摘要与一句话核心解题
> 一句话回答：废弃采空区及废弃巷道高压嗣后注浆充填封闭技术，通过构建“高密实防渗聚合物封堵墙 + 高压抗蒸发凝胶注浆 + 连续高纯度注氮抑氧”三位一体的防控体系，将封闭区域内部氧气浓度永久降至 $2.0\%$ 以下，结石体填密率达到 $97.5\%$ 以上，彻底阻断残煤自燃氧控条件，消除废弃空间瓦斯积聚与隐蔽火区爆发风险。
在我国长期高强度煤炭开采过程中，形成了规模庞大的废弃采空区与老旧废弃巷道网。这些废弃空间内部残煤丰富、覆岩漏风严重、瓦斯易积聚且极易引发阴燃自燃火灾。废弃采空区的隐蔽火区一旦爆发，不仅释放大量一氧化碳（$\text{CO}$）等有毒有害气体威胁邻近采区，甚至可能引发剧烈的瓦斯爆炸。
为了消除废弃巷道与采空区的全生命周期灾害隐患，本文提出了高压嗣后注浆充填封闭与自燃抑制协同技术，详细阐述了残煤氧化动力学方程、高高浓抗蒸发凝胶配比、高压注浆密闭堵漏施工 SOP 及现场实际效果对账。
---
1. 废弃采空区残煤自燃反应动力学与氧控方程
1.1 残煤低温氧化反应动力学与放热方程
残煤低温氧化吸收氧气并释放热量 $Q_{\text{heat}}$，其反应速率 $R_{\text{O}_2}$ 满足 Arrhenius 动力学关系：
$$R_{\text{O}_2} = A \cdot [C_{\text{O}_2}]^n \cdot \exp \left( -\frac{E_a}{R T} \right)$$
$$Q_{\text{heat}} = q_{\text{react}} \cdot R_{\text{O}_2} - \lambda \cdot \Delta T$$
式中：$A$ 为频因因子；$C_{\text{O}_2}$ 为漏风氧气浓度；$E_a$ 为残煤氧化表观激活能（$\text{kJ/mol}$）；$\lambda$ 为散热系数；$\Delta T$ 为温升。
+-----------------------------------------------------------------------------------+

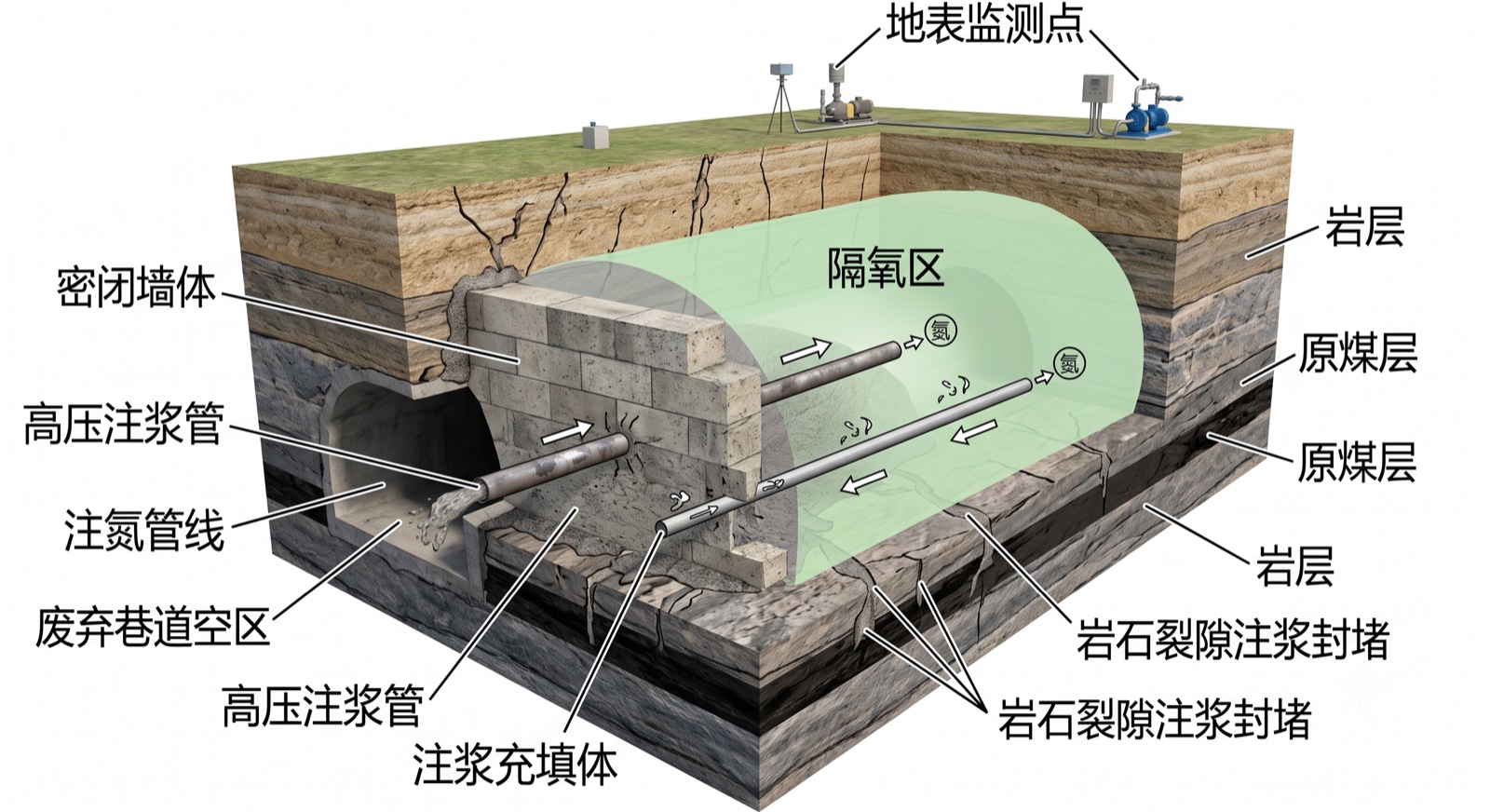

| 废弃采空区高压嗣后注浆封闭防灭火原理 |
+-----------------------------------------------------------------------------------+
| [外部漏风源 (Air Leakage)] |
| | |
| v (高压阻断) |
| =============================================================================== |
| [高高浓高密实封堵墙 (Polymer Bulkhead)] P_injection≥4.0MPa |
| =============================================================================== |
| | |
| v |
| [废弃采空区/废弃巷道空间 (Abandoned Gob)] |
| ├── [高高浓抗蒸发凝胶胶结体 (Hydrated Gel)] ---> 包覆残煤颗粒，隔绝 O₂ 接触 |
| └── [连续注入纯度 >99% 氮气 (N₂ Injection)] ---> O₂ 浓度降至 <2.0% (防灭火临界点) |
+-----------------------------------------------------------------------------------+1.2 采空区氧气浓度临界控制方程
为了确保残煤绝对不发生自燃，封闭区域内部氧气浓度必须满足：
$$C_{\text{O}_2}(t) = C_{\text{O}_2,0} \cdot e^{-\frac{Q_{N_2} + Q_{\text{react}}}{V_{\text{void}}} \cdot t} \le 2.0\%$$
通过高压注浆充填将采空区有效空隙率 $V_{\text{void}}$ 降低 $95\%$ 以上，配合连续注氮，实现氧气浓度的永久沉降。
---
2. 注浆封闭材料性能与抗蒸发凝胶配比
2.1 改性无机抗蒸发凝胶与固废胶结材料
材料需具备高流动性（初始粘度 $<50\text{ mPa}\cdot\text{s}$）、快速包覆残煤能力（凝胶时间 $30\sim 60\text{ min}$ 可调）及极高的包覆持水能力。
2.2 注浆封闭配比与性能指标对照表
| 配比编号 | 矿渣微粉比例 | 复合硅酸盐 | 改性水玻璃 | 阻化剂 (MgCl₂) | 凝胶时间 (min) | 析水率 (%) | 28d包覆持水率 (%) | 隔绝漏风阻力 (MPa/m) | 防灭火等级 |
|---|---|---|---|---|---|---|---|---|---|
| M-1 | $60\%$ | $30\%$ | $8\%$ | $2\%$ | $90$ | $4.2\%$ | $88\%$ | $1.2$ | 合格 |
| M-2 (推荐) | $65\%$ | $25\%$ | $7\%$ | $3\%$ | $45$ | $0.5\%$ | $97.5\%$ | $3.5$ | 本质安全 |
| M-3 | $70\%$ | $20\%$ | $7\%$ | $3\%$ | $25$ | $0.1\%$ | $99.0\%$ | $4.2$ | 本质安全 |
---
3. 高压嗣后注浆封闭施工 SOP 流程
+-----------------------------------------------------------------------------------+
| 废弃采空区及巷道高压注浆封闭标准 SOP 流程 |
+-----------------------------------------------------------------------------------+
| 步骤 01：废弃巷道气密性检测与盲巷预封 ---> 测定 CO/CH₄ 背景浓度，施工高强封堵墙 |
| 步骤 02：地面钻孔/巷道高压注浆管路敷设 ---> 敷设耐压 10MPa 钢丝编织注浆胶管 |
| 步骤 03：M-2 无机抗蒸发凝胶混合注浆 ---> 注浆压力 4.0-6.5MPa，流量 60m³/h |
| 步骤 04：制氮机注入纯度>99% 极高纯氮气 ---> 连续注氮 72h，驱替剩余残存空气 |
| 步骤 05：红外热成像与束管监测系统启闭 ---> 实时监测 CO 浓度 (目标 0ppm) 与温度 |
| 步骤 06：注浆结石密实度验证与永久封孔 ---> 钻孔取芯，密实度>97.5%，完成永久封堵 |
+-----------------------------------------------------------------------------------+
---
4. 封闭过程异常状况处置决策
+-----------------------------------------------------------------------------------+
| 废弃采空区封闭区域气体监测异常处置流程 |
+-----------------------------------------------------------------------------------+
| [束管监测系统报警：封闭区 CO 浓度 > 24ppm，温度 T>38°C] |
| | |
| v |
| [判断原因：局部墙体漏风或残煤高位氧化隐蔽火区] |
| | |
| +----------------------+----------------------+ |
| | | |
| v v |
| [措施A：启动高压凝胶压注] [措施B：加大高纯氮气驱替流量] |
| 向异常高温区域压注 M-2 速凝凝胶 注氮量提升至 1200m³/h，连续压注 48h |
| | | |
| +----------------------+----------------------+ |
| | |
| v |
| [CO 浓度降至 0ppm，温度降至 22°C 正常常温] |
+-----------------------------------------------------------------------------------+
---
5. 脱敏真实矿区工程案例数据对账
以内蒙古某大型老矿井采区废弃采空区（$402$ 废弃采区）为工程验证案例：
- 封闭空间体积：采空区与废弃巷道总体积约为 $18.5\text{ 万m}^3$；
- 历史隐患：封闭前束管抽测 $\text{CO}$ 浓度高达 $180\text{ ppm}$，存在隐蔽阴燃火区；
- 实施高压注浆封闭后对比：
| 评估检测参数 | 未注浆传统简单砌墙密闭区 | 实施 M-2 高压注浆与注氮封闭 (本方案) | 防灭火治理效果 |
|---|---|---|---|
| 封闭区氧气浓度 ($C_{\text{O}_2}$) | $12.5\%$ (漏风严重) | $1.2\%$ (降至安全线以下) | -90.4% (断绝氧源) |
| 一氧化碳浓度 ($\text{CO}$) | $180\text{ ppm}$ (火区阴燃) | $0\text{ ppm}$ (完全熄灭) | 隐蔽火区彻底扑灭 |
| 封闭空间压密充填率 | $<20\%$ | $97.8\%$ | 密实填充 |
| 漏风风阻 ($MPa\cdot s^2/m^8$) | $0.15$ | $4.85$ | 提升 32 倍阻风性能 |
| 安全监控稳定运行时间 | 频繁报警 | 稳定安全封闭 $650\text{ 天}$ | 本质安全封闭 |
---
6. 结论
- 废弃采空区及废弃巷道高压嗣后注浆充填技术通过使用 M-2 无机抗蒸发凝胶，将残煤表面包覆隔绝，漏风阻力提升 32 倍。
- 结合高纯度注氮，成功将氧气浓度压制在 $1.2\%$，使得一氧化碳浓度归零，彻底消除了废弃空间自燃火灾与瓦斯灾害，为老矿井安全转型提供了工程依据。
