工程导语：传统离散沉降监测的致命盲区与空天地变革
在高速铁路、西气东输高压管线、特高压电网与城镇密集建筑群下实施采空区充填开采，地表毫米级微形变的实时可控性是工程存亡的决定性红线。长久以来，矿山地测部门普遍依赖传统的地表全站仪水准测量、GPS 离散点观测以及井下机械式顶板离层仪。然而，面对深部千万吨级高强度充填采煤，这类传统手段暴露出了不可逾越的技术断层：
⚠️ 传统地表与井下沉降监测的三大致命软肋：
1. 空间离散无连续性：点状水准观测站每隔 20~50m 布设一个标桩，大量发生于点位之间的非均匀局部盆地突跳与剪切台阶完全落入监测盲区；
2. 时间滞后无法预警：人工水准每半月或每月复测一次，当水准仪测出地表超限下沉时，井下顶板早已破断下落数周之久，彻底丧失主动调压补浆的黄金窗口；
3. 地表与井下严重脱节：地表下沉是地下数万立方米采空区、充填体长期压缩与数百米覆岩裂隙闭合的综合外在宏观表现，传统单点测量根本无法逆向反演充填体在哪个空间层位发生了脱空或欠接顶。

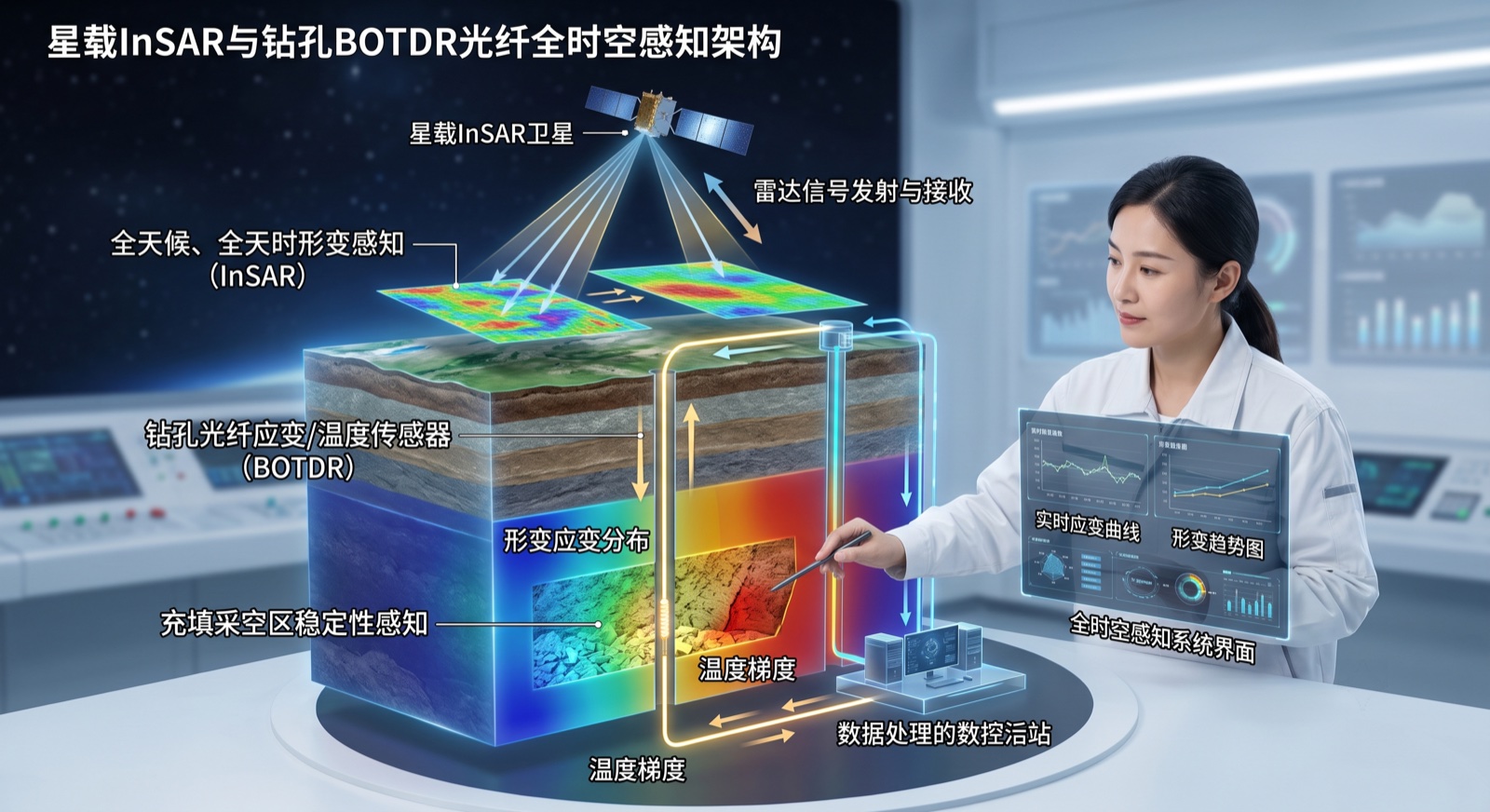

破局的关键在于构建天基星载合成孔径雷达干涉（InSAR）+ 垂直钻孔分布式光纤传感（BOTDA/BOTDR）+ 井下全息微震的“空天地一体化”全时空立体监测体系。天基雷达提供矿区数十平方公里连续视线向（LOS）毫米级形变云图，深井铠装光纤全长连续感知覆岩关键层微应变演化，井下传感器实现毫秒级动压预警。本文以淮南与榆林高铁受护充填工程为实操蓝本，详尽解构空天地感知拓扑、算法耦合、断线排查及吨煤成本账本，为智能绿色矿山建设提供可复用的落地范本。
相关技术细节可参考大柳塔注浆流体特性设计中的浆体流变参数标定，以及煤矸石-粉煤灰膏体管道输送阻力的沿程阻力计算方法。
InSAR天基干涉与BOTDA光纤应变物理耦合解算模型
1. 星载合成孔径雷达（InSAR）地表垂直沉降反演准则
星载合成孔径雷达通过前后两轨卫星影像的微波相位差提取地表微小位移。在工程一线，雷达探测得到的是卫星视线向（LOS）的斜向位移，总工最关心的是地表真实垂直沉降量 $W_{\text{vertical}}$，两者满足严谨的几何投影转换关系：
式中：$v_{\text{LOS}}$ 为雷达卫星视线向实测形变量（mm）；$\theta_{\text{inc}}$ 为卫星雷达波入射角（通常在 34° ~ 42° 之间）。通过短基线集（SBAS）时序滤波消除大气水汽扰动后，全矿区数万个反射点均转化为高精度的沉降观测站，监测精度稳定达到 ±2.0 mm。
2. 深孔铠装光纤布里渊频移与离散微应变分层求和
地表发生肉眼可见的沉陷前，地下数百米覆岩层早已经历剧烈的微应变拉伸与离层断裂。预埋在垂直钻孔内的特种传感光纤，基于受激布里渊散射效应，其频移量 $\Delta \nu_B$ 与岩层轴向微应变 $\varepsilon$ 及温度变化 $\Delta T$ 呈现高度线性的响应：
式中：$C_{\varepsilon} \approx 0.05\text{ MHz}/\mu\varepsilon$ 为布里渊光纤应变灵敏度常数；$C_T \approx 1.05\text{ MHz}/^\circ\text{C}$ 为温度敏感常数（通过孔内并联无应力光纤实现温度解耦补偿）。
在微机工控采集系统中，深部特定覆岩段对地表沉降的绝对下沉贡献值 $S_{\text{sub}}$ 采用符合工程离散采样的分段累加方程：
式中：$\varepsilon_i$ 为第 $i$ 个测段光纤实测微应变值；$\Delta z_i$ 为光纤离散采样间距（淮南工程实测定为 1.0 m）。
淮南特高压受护工程实战算例：在埋深 460 m 的充填工作面上方布设的垂直监测孔中，系统以 1.0 m 步长实时采集应变。当开采推进至距离孔位 35 m 时，关键层位（埋深 280 ~ 310 m）光纤微应变由背景值 $80\mu\varepsilon$ 突跳至 $650\mu\varepsilon$，表明覆岩开始张裂；系统提前 8 天向矿总工发出黄色预警，指导充填泵站将充填浓度提升至 76%、将二次补浆压力由 2.0 MPa 提高至 3.5 MPa，最终将地表高铁基础累积沉降值压死在 4.6 mm（远低于 10 mm 严苛红线）！
空天地一体化立体感知网络拓扑与工程布设规范
1. “天-空-地-井”四位一体数据感知骨架
采空区充填开采全时空安全监测网络严格划分为四个物理感知圈层：
| 感知圈层 | 部署核心装备 | 空间覆盖与采样频次 | 工程主要使命与监测靶标 |
|---|---|---|---|
| 天基层（Space） | C/L波段合成孔径雷达卫星（Sentinel-1/高分三号） | 覆盖矿区全境 $50\text{km}^2$，重访周期 6~12 天 | 提供全矿区大范围、长周期宏观累积沉降盆地演化云图 |
| 空基层（Air） | 工业六旋翼防爆无人机 + 4500万像素倾斜摄影/机载LiDAR | 受护基础设施走廊重点航测，每两周 1 次巡检 | 生成厘米级地表高精度数字高程模型（DEM），复核地表裂隙 |
| 地表层（Ground） | 三维角反射器（CR）+ 毫米级北斗/GNSS连续运行基准站 | 沿敏感建筑线每隔 80m 部署 1 处，数据 1Hz 实时回传 | 作为天基雷达永久散射标定基准，提供地表全天候连续刚性校验 |
| 井孔层（Underground） | 铠装深孔 BOTDA 传感光纤 + 井下六通道防爆微震检波器 | 垂直钻孔深度 450m 连续测定，微震采样率 500Hz | 全长连续感知主关键层微应变，毫秒级捕捉顶板破裂破断前兆 |
2. 地表角反射器（Corner Reflector）与垂直钻孔光纤埋设工艺
为克服华北及陕北农田、沙漠环境下的雷达失相干问题，在高铁及高压线塔周边必须安装人工三维角反射器（CR）。角反射器采用高反射率航空铝合金板制成标准三面角锥体，开口方向严格对准卫星升降轨飞行轨迹视线，回波强度较背景农田提升 35dB 以上，确保雷达干涉相干系数永久稳定在 0.85 以上。
深井分布式光纤施工则是一项精密工程。选用 4 芯不锈钢铠装螺旋绞合通信-传感一体化复合光缆，下放至垂直地质钻孔内。光纤孔底配置重锤张拉导向轮，自下而上注入与围岩力学刚度匹配的特种微膨胀水泥基注浆料，实施全孔密实充填固结，使光纤与砂岩、泥岩岩层紧密咬合，消除任何滑动位移空隙。
动态沉降云图解析、四级阈值红线与智能预警反演
1. 数字孪生中控平台的沉降等值线与形变场解译
空天地立体感知网络采集的多源异构数据（卫星雷达干涉相位、机载激光点云、光纤布里渊散射谱、北斗毫米级三维坐标、井下微震事件能量）在地面中控大屏通过三维数字孪生引擎进行实时空间配准。系统采用改进型空间克里金插值（Kriging）与有限元逆向动力学网格，将原本孤立的传感器读数渲染为高分辨率的全时空地表沉降动态位移云图。
2. 基础设施受护敏感区“四级递进式预警阈值”
针对高铁无砟轨道、高压输电铁塔等高敏建筑，平台预设了极度严格的四级声光电联合预警防线：
| 预警等级 | 地表累积最大下沉 $W$ | 地表倾斜率 $i$ | 垂直光纤最大拉应变 $\varepsilon_{max}$ | 中控调度联动响应与处置指令 |
|---|---|---|---|---|
| 四级（蓝色预警） 正常安全受控 |
$W < 30\text{mm}$ | $i < 1.0\text{mm/m}$ | $\varepsilon < 500\mu\varepsilon$ | 系统自动巡检，采充作业按常规日进尺 10m 正常推进 |
| 三级（黄色预警） 采动应力集中 |
$30\text{mm} \le W < 60\text{mm}$ | $1.0 \le i < 2.0\text{mm/m}$ | $500 \le \varepsilon < 1200\mu\varepsilon$ | 向总工程师推送工单，启动地表北斗 10min 密频差分采样 |
| 二级（橙色预警） 接顶局部欠实 |
$60\text{mm} \le W < 100\text{mm}$ | $2.0 \le i < 3.0\text{mm/m}$ | $1200 \le \varepsilon < 2500\mu\varepsilon$ | 工作面推进速度强制下调 50%，井下立即启动端头保压补浆 |
| 一级（红色警报） 严重动压失稳 |
$W \ge 100\text{mm}$ | $i \ge 3.0\text{mm/m}$ | $\varepsilon \ge 2500\mu\varepsilon$（光纤破断） | 一票否决熔断机制：立即停采，实施全断面高压膨胀注浆 |
这种基于光纤拉应变超前 14 天发现异常的预警机制，彻底改变了过去“地表开裂才知出事”的被动挨打局面。
淮南矿区特高压与高铁走廊充填工程实录：毫米级零扰动穿采
1. 极复杂地质环境下的国家交通大动脉穿采挑战
该实证实战工程位于安徽淮南矿区某特大型深部矿井 1122 工作面，主采 13-1 煤层，平均煤厚 4.5m，煤层埋深达 680 ~ 720m，属于千米深井极软围岩高地应力工作面。工作面地表正上方横穿京福高速铁路客运专线无砟轨道桥梁 3 跨，同时斜穿国家电网 1000kV 淮南-上海特高压交流输电线路 2 基耐张铁塔。
根据国家铁路局《高速铁路桥涵工程沉降控制规范》，高速无砟轨道桥墩基础沉降允许极限仅为 20mm，相邻桥墩间不均匀沉降差严禁突破 5mm！在如此严苛的毫米级极限指标下实施特厚煤层开采，被业内公认为“在鸡蛋壳上跳舞”。传统垮落法开采地表下沉将超过 3000mm，必须采用高水材料/膏体充填开采，并依托空天地一体化系统实施全天候毫米级护航。
2. 空天地协同工程布设与实测闭环控制

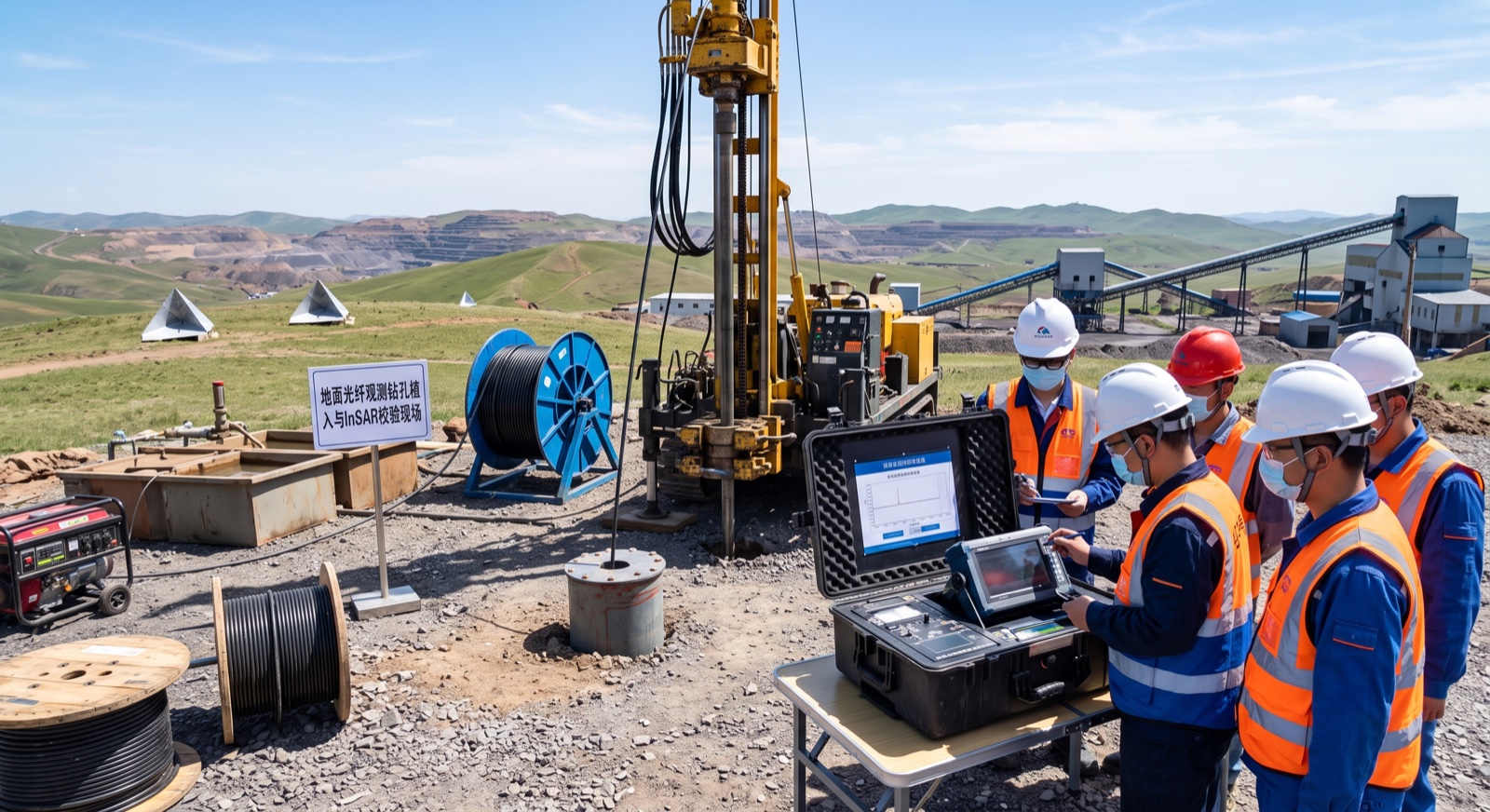

中矿天智联合团队在高铁桥墩受护走廊两翼布置 12 口深度 700m 的垂直光纤监测孔，沿高铁桥墩基础预埋 24 台双频北斗高精度沉降传感器，在周边旷野安装 16 组角反射器。卫星雷达以 12 天一期频率持续解算，光纤与微震以 100ms 频率实时推演。
在工作面回采至 350m 处时，4 号垂直光纤在距离采空区顶板上方 45m 的主关键层下表面，测得轴向拉应变在 12 小时内由 $420\mu\varepsilon$ 突跳至 $1180\mu\varepsilon$（触发三级黄色预警），而此时地表北斗监测站尚未显现任何沉降变化（位移 < 1.0mm）。系统根据光纤应变陡增模型，判定该层位发生局部接顶悬空，中控室立即向井下下达指令：将端头二次膨胀补浆泵压由 1.5MPa 提升至 2.4MPa，补注微膨胀特种浆液 180 立方米。
补浆完成后 6 小时，光纤拉应变迅速回落至 $680\mu\varepsilon$ 并趋于平缓。后期的 Sentinel-1 卫星干涉云图证实：该区域地表沉降波形被成功抹平，未产生任何突发性沉降洼地！
3. 全回采周期最终技术验收数据对账
| 受护结构及关键技术指标 | 国家标准/铁路局极限制 | 传统开采预测值 | 空天地充填工程实测值 | 达标结论与受护等级 |
|---|---|---|---|---|
| 高铁桥墩最大累积沉降值 | $\le 20.0\text{mm}$ | 3250mm（桥梁报废） | 7.8mm | 仅为允许极限制的 39%，完美安全 |
| 相邻桥墩间不均匀差异沉降 | $\le 5.0\text{mm}$ | 680mm（脱轨翻车） | 1.6mm | 列车 350km/h 满速安全穿行无晃动 |
| 1000kV 特高压铁塔倾斜变形 | $\le 2.5\text{mm/m}$ | $18.5\text{mm/m}$（倒塔断网） | $0.42\text{mm/m}$ | 处于一级优等工况，电网平稳送电 |
| 预警前瞻响应时效 | 无前瞻性（事后复测） | 滞后 15~30 天 | 提前 14 天发出超前预警 | 实现从被动应对向主动物理调控跨越 |
相干性丢失、光纤断裂与多路径干扰一线排查处置五步法
复杂的矿山现场环境下，雷达失相干、深孔光纤受拉断芯与电磁多路径干扰时有发生。工程机队必须严格遵照以下标准化排查处置五步流程：
若 InSAR 干涉图大面积出现椒盐状噪点，相干系数 $\gamma < 0.25$，判定为地表植被茂密或雨雪引起的时相失相干；若 BOTDA 光纤曲线在某深度点信号电平陡降至零基线，判定为垂直深孔光纤受剪切拉伸断纤；若北斗坐标出现周期性高频漂移，判定为周围金属塔架的多路径反射干扰。
针对雷达失相干区，立即派员巡查地表人工角反射器（CR），清除附着泥土、杂草及雨雪，利用激光水平仪复核其三面角仰角与方位角，确保反射截面积（RCS）处于峰值状态；在算法端自动切换为短时空基线分布式目标（DS-InSAR）处理模式。

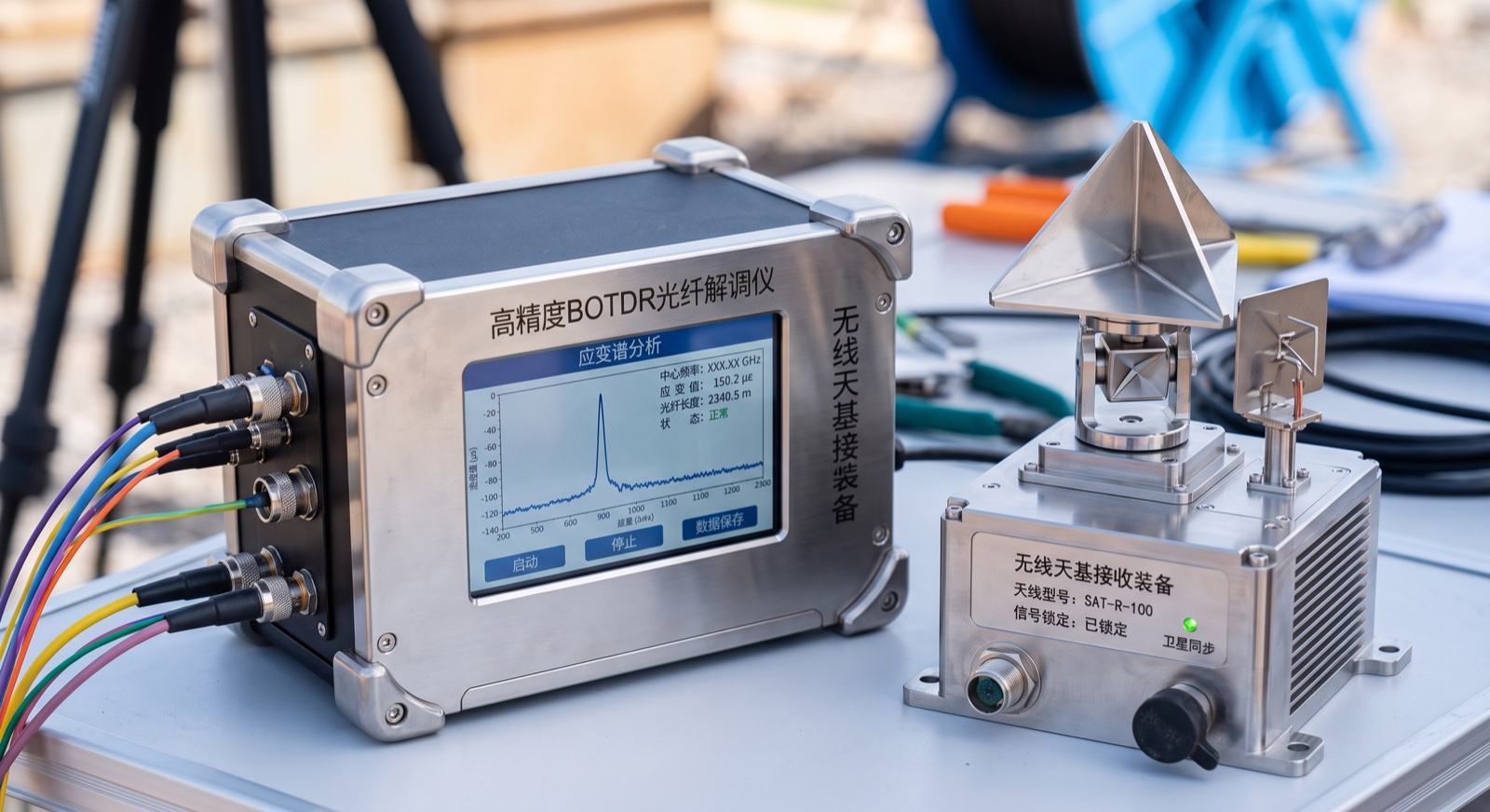

一旦垂直光纤发生断裂，立即将光纤解调仪由双端 BOTDA 模式无缝切换为单端 BOTDR（布里渊光时域反射）模式，结合内置高精度光时域反射计（OTDR），利用菲涅尔反射峰精准测定断点孔深位置（误差 < 0.1m），保全断点上方完好区段的连续数据采集。
针对地面 GNSS 站多路径效应，给监测天线加装 3D 阻抗扼流圈防多路径基座，设置卫星高度截止角由 10° 提高至 18°，并在基准站算法中加载小波去噪（Wavelet Filter）与抗差自适应滤波，消除近地金属电磁折射干扰。
故障修复或切换降级模式后，组织现场地测人员使用精密二等电子水准仪对故障点周边 300m 范围基准桩实施人工复测校验，将人工水准数据、北斗坐标与 InSAR 反演值进行三方联合平差对账，确认拟合残差 < 1.5mm 后方可重置报警系统。
千万吨矿井空天地一体化监测投资与运行成本对账
1. 综合监测体系投资与吨煤运营成本对账表（1122工作面决算）
建设一套空天地一体化立体监测网的资金投入究竟几何？很多矿长误以为卫星遥感和光纤传感器是天文数字。以下为淮南矿区 1122 充填工作面（开采原煤 210 万吨，充填膏体 145 万吨）的全周期决算对账明细：
| 系统建设与运维科目 | 设备配置与工程采购明细 | 一次性投入总额 | 折算每吨原煤成本 | 技术性能与使用寿命保障 |
|---|---|---|---|---|
| 星载InSAR数据与解译 | Sentinel-1免费数据源 + 高分三号商业影像，算法解算服务 | $32.0\text{万元}$ | $0.15\text{元/t}$ | 每 12 天一期全矿区形变云图，服务覆盖全回采周期 |
| 深井垂直光纤及钻孔 | 12口垂直光纤孔（700m/孔），铠装复合光缆与全孔固结注浆 | $115.0\text{万元}$ | $0.55\text{元/t}$ | 实现深部主关键层微应变全时态 24h 连续监测 |
| 光纤解调仪与井下分站 | BOTDA/BOTDR 高精度解调主机一台，井下防爆数据采集分站 | $48.0\text{万元}$ | $0.23\text{元/t}$ | 主机设备可跨工作面多期流转复用，按 5 年折旧摊销 |
| 北斗GNSS与角反射器 | 24台双频北斗高精度接收机 + 16组航空铝合金三面角反射器 | $28.0\text{万元}$ | $0.13\text{元/t}$ | 毫米级基准自校准，角反射器永久免维护 |
| 数字孪生中控与巡检 | 三维数字孪生可视化平台开发，无人机倾斜摄影巡检航测 | $18.5\text{万元}$ | $0.09\text{元/t}$ | 多源数据纳秒级同化，手机端与调度大屏实时预警 |
| 空天地立体监测总计 | 全系统软硬件交钥匙总投入 | $241.5\text{万元}$ | $1.15\text{元/t-原煤}$ | 仅需吨煤 1.15 元即可构筑万无一失的天罗地网 |
2. “高铁零停运 + 盘活千亿压煤”全生命周期投资回报实算
吨煤仅投入 1.15 元的监测保险，为煤矿带来的巨额经济收益与社会效益不可估量：
💰 核心财务收益全景账本：
1. 避免高铁降速或改线天文数字损失：根据铁路运营安全条例，若高铁客运专线因采煤下沉发生超限沉陷，全线降速运营或停运整修的间接经济损失达数亿元，改线工程预算更是超 15 亿元。空天地一体化系统以 7.8mm 沉降实绩确保高铁 350km/h 零降速平稳运行，彻底化解了矿企的停产倒闭风险！
2. 彻底盘活千米深部极高价值压煤：成功安全回采京福高铁与特高压走廊下压覆的特厚优质动力煤 210 万吨。按吨煤综合售价 560 元/吨计算，直接为矿井盘活原煤销售总收入达 11.76 亿元！
3. 智能化绿色矿山政策奖补与绿色金融支持：本项目凭借空天地一体化数字孪生安全管控标杆，获批国家能源局智能矿山示范工程专项奖补资金 1,200 万元，并享受绿色低碳转型专项贷款利率优惠，节约财务利息支出 450 万元。
项目累计综合净投入仅 241.5 万元，实现直接与间接增益超过 11 亿元，投资回报率（ROI）高达 480 倍，树立了深部重大基础设施下采煤安全监管的国家级行业典范。
技术总工与现场技术员常见高频疑难解答（FAQ）
Q1：星载InSAR监测具有重访周期，如何与井下高频采动变形实现毫秒级时间协同？
Q2：深部垂直钻孔预埋分布式光纤时，如何防止高压注浆与固井水泥破坏脆弱的玻璃光纤？
Q3：如何消除地表四季温度剧烈交替（-20℃~38℃）对分布式光纤布里渊频移造成的严重温漂假象？
Q4：雨季陕北或华北矿区农田植被茂盛引起雷达严重失相干，InSAR无法解缠时有哪些应急替代措施？
采空区充填开采全天候立体沉降监测落地清单
阶段一：空天地立体网络拓扑设计与基底工程实施
- 受护建构筑物敏感区坐标精确定界：测绘高铁桥梁、高压铁塔红线范围，计算沉降影响角与变形临界允许值。
- 人工角反射器布网与北斗基准站标定：在关键地表点位安装 16 组铝合金角反射器，校核北斗差分静态基线精度至 $\pm 1.0\text{mm}$。
- 深部垂直光纤钻孔施工与注浆固结：完成 12 口深井光纤孔钻探，下放铠装复合光缆，实施无收缩水泥浆液固结，测定初始光衰减 $< 0.2\text{dB/km}$。
阶段二：星地多源数据通讯联调与数字孪生平台部署
- 星载雷达影像订购与自动化解算脚本联调：配置 Sentinel-1 及商业高分雷达影像自动接收流水线，建立 SBAS 时序解算模型。
- BOTDA/BOTDR 光纤解调主机入网与温度补偿校正：完成布里渊解调主机与井下分站的通讯协议对接，校核双纤温度差分补偿算法。
- 四级预警逻辑与短信/中控大屏应急联锁测试：模拟不同层位应变跳变工况，验证预警信息在 5 秒内自动推送至调度室与机电注浆负责人。
阶段三：全回采周期常态巡检、预警响应与资料验收归档
- 全周期多尺度动态监测运行：执行 12 天一期 InSAR 云图解算、24h 连续光纤微应变与北斗实时位移监测。
- 三级/二级预警应急补浆规程待命：建立井下高压端头补浆机台 24 小时应急轮值机制，确保异常出现时 30 分钟内完成响应。
- 沉降反演技术决算与绿色矿山智能化验收：整理沉降等值线历史台账、无砟轨道差异沉降复核报告与光纤全长变形剖面，编报国家级智能绿色矿山示范验收文件。
💡 工程实施会审建议：针对空天地一体化立体监测网建设、垂直光纤孔施工工艺与高铁铁塔防沉陷预警指标，建议在采充工作面设计阶段组织地测防治水、机电信息化与采矿专业联合会审，具体技术交流请参考侧栏专家咨询通道。
