一、 行业痛点与背景
在煤矿充填开采（无论是矸石膏体充填还是覆岩离层注浆）中，“接顶率” (Roof-Contact Rate) 是决定减沉防灾效果的最核心指标。
采空区上覆岩层的移动演线，是一个由下至上逐层传递的过程。若充填体硬化后未能与悬露的基本顶紧密贴合，留下数公分乃至数十公分的“空隙层”或“离层”，顶板在自重和矿山压力作用下会瞬时发生弯曲断裂。
一旦关键层发生初次断裂，其积聚的弹性能释放，不仅会导致地表沉陷量急剧超限，甚至可能引发冲击地压或大面积垮落灾害。
然而，评价“接顶率”一直以来是地下岩土工程中的典型“黑箱问题”：
- 隐藏空腔大：采空区被工作面防尘网或隔离挡墙封闭后，人眼无法进入，无法实施传统的光学测距。
- 空间环境极度恶劣：积水、煤尘、瓦斯、局部垮落碎石堆积等环境，极大干扰了精密传感器的寿命和数据精度。
- 点面检测矛盾：常规的打钻孔窥视只能证实这一个钻孔点的接顶状态，属于“一叶障目”；如果要进行整条回采线的全面判定，钻孔数量过大又会造成极大的经济成本和工期延误。
因此，建立一套“点、线、面三维一体”的非破坏性接顶率联合检测与相互校准规范，成为了当前智能绿色矿山建设的刚性需求。
二、 三种检测方法的工作机理
为了解决上述“黑箱问题”，目前矿山工程界主要引入了以下三种检测技术，其技术机理各异。
2.1 钻孔光学电视窥视法 (Borehole Television Camera)
机理：利用回转钻机向已充填区域倾斜或垂直打入窥视孔，将配备高亮 LED 光源与高分变焦相机的探头（通过电缆悬挂）徐徐送入孔内。
通过窥视探头在空腔交界处捕捉的光学图像，直接测读充填体上表面与顶板基岩的垂直脱顶距离 \Delta h。
接顶率可直接表示为：
其中：
- H_{total} 为设计开采煤厚或注浆空腔设计高度（m）。
- \Delta h 为窥视测得的脱顶空腔高度（m）。
优点：直观度最高，精度达到毫米级，是判定接顶状态的“金标准”。
缺点：属于破坏性抽样点检测，无法反映孔距外的空间空洞，且遭遇垮落塌孔时无法下放探头。
2.2 地质雷达电磁波反射法 (GPR - Ground Penetrating Radar)

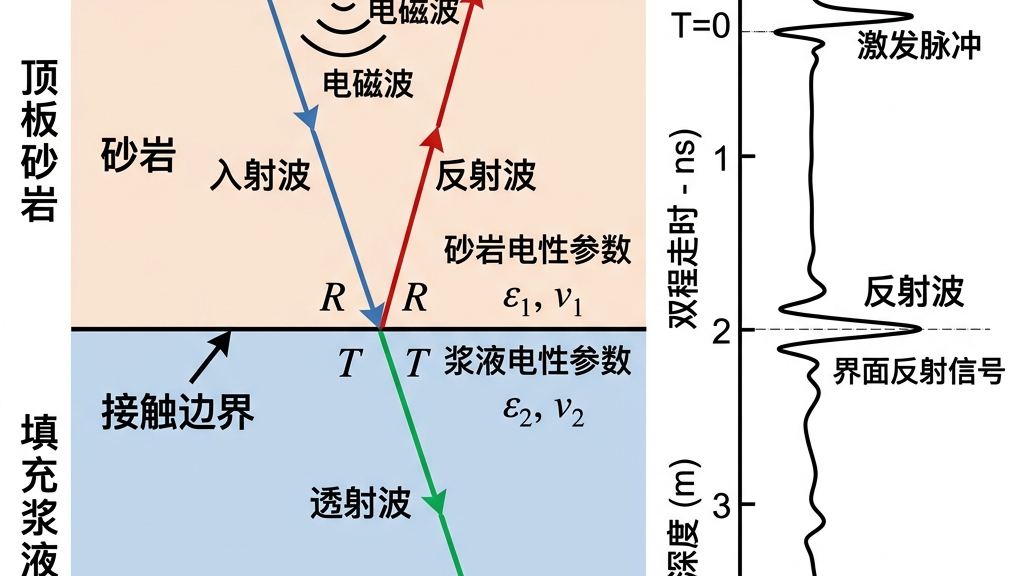

机理：地质雷达发射天线向顶板方向发射兆赫兹（MHz）级别的脉冲电磁波。电磁波穿过介质时，在介质电性界面（如煤岩与全尾砂充填体界面、充填体与空腔空气界面）会发生强烈的反射。
接收天线捕捉反射波，并记录其双程旅行时间 t。
电磁波在不同介质中的传播速度 v 依赖于介质的相对介电常数 \epsilon_r：
其中：
- c 为光速（\approx 3 \times 10^8\text{ m/s}）。
- \epsilon_r 为介质的相对介电常数（空气 \epsilon_r = 1，充填砂体 \epsilon_r = 5 \sim 9，湿煤岩 \epsilon_r = 8 \sim 12）。
脱顶高度的计算公式为：
其中：
- t_{delay} 为空腔上下界面两个反射波峰之间的时间差（ns）。
优点：非破坏性，可在顺槽内沿着煤壁或充填挡墙表面行进扫描，形成连续的扫描线图。
缺点：受钢筋网、锚杆及矿井富水性电磁干扰大，探测深度受限，需基准校正。
2.3 围岩微震与声发射声学成像 (Microseismic Monitoring)
机理：在工作面顺槽内布置高灵敏度微震传感器（检波器）阵列。当充填区顶板受压产生弯曲剪切破裂，或者注浆体向离层憋压挤压裂隙时，会产生弹性波（声发射）。
通过检波器记录震源波到达的时间差，反演定位震源坐标并反演岩层内部的应力集中区与空腔张开区。
检波器阵列的三维源定位控制方程组如下：
其中：
- (x_0, y_0, z_0) 为破裂震源的空间未知坐标。
- (x_i, y_i, z_i) 为第 i 个微震传感器的空间已知位置。
- V 为煤系地层弹性波（P波或S波）的平均传播速度（m/s）。
- t_i 为弹性波到达第 i 个传感器的时间记录。
- t_0 为震源初发时刻。
通过海量微震频次及能量释放的密集区域扫描，可以动态识别充填体与顶板受压闭合的过程。若微震定位在充填区上部有大面积“沉寂区”，说明该区域仍存在较大的非接触空腔。
三、 三种检测方法工艺性能与参数定量对比
为方便方案选型与技术监管，现将三种典型接顶检测手段的关键工艺指标汇总如下：
| 指标项目 | 钻孔窥视法 | 地质雷达法 (GPR) | 微震/声发射监测法 |
|---|---|---|---|
| 检测物理媒介 | 可见光图像 (CMOS光学感应) | 高频电磁波 (100MHz - 500MHz) | 弹性应变波 (声发射 10Hz - 10kHz) |
| 精度等级 | 毫米级 (<1\text{mm}) | 厘米级 (2 \sim 5\text{cm}) | 分米级 (20 \sim 50\text{cm}) |
| 判定空间维度 | 一维“点”数据 | 二维“线”剖面扫描 | 三维“体”空间破裂分布反演 |
| 单孔/单线造价 | 2000 ~ 5000元/孔 | 150 ~ 300元/米测线 | 系统一次性投资，后期平摊低 |
| 时效性 | 滞后性，需在凝固后实施二次钻孔 | 阶段性，定期在顺槽内扫描 | 实时在线，24小时动态追踪 |
| 主要工程限制 | 垮落孔塌闭、钻孔涌水干扰镜头 | 钢丝防护网电磁屏蔽、富水介质衰减 | 综采机运行机械震动背景噪音大 |
| 核心功能 | 验证最终绝对充填率 | 快速搜寻局部漏顶与空腔 | 监控顶板形变趋势与能量演化 |
四、 主要工程风险与现场防控/应急处置流程
在进行接顶检测时，由于地下岩体运动的多变性，常常会遭遇机械与数据的双重风险。
4.1 主要工程风险分析
- 窥视孔钻孔突水：打穿隔水层进入有积水的采空区，导致高压矿井水从孔口喷出，危及作业安全。
- 电磁信号全衰减：在充填区附近存在大量高矿化度积水（水质电导率 σ > 1.5\text{ S/m}），雷达电磁波能量被水完全吸收，扫描图呈现纯黑死区。
- 钻孔卡钻与塌孔：探头在向下放过程中，孔壁因应力集中发生切剪破裂，将窥视镜头抱死卡在孔内。
4.2 应急防范工作流程
`mermaid
graph TD
A[现场监测：窥视孔出水/雷达扫不出波/卡钻] --> B{判定异常类型}
B -- 钻孔探头卡阻 -- > C[立即停止电缆收放机下放]
C --> D[启动缓慢拉升并往复震荡解卡]
D --> E[若无法解卡，卸载镜头总成，拉出安全冗余钢丝]
B -- 钻孔涌水 --> F[迅速拉出探头关闭孔口防喷阀]
F --> G[启动孔口双液水泥-硅酸钠快速封注应急流程]
B -- 雷达信号衰减 -- > H[检查测线底板是否存在金属杂物屏蔽]
H --> I[调整雷达天线工作频率换用低频100MHz天线增强穿透深度]
`
五、 实践案例与技术验证
以鄂尔多斯某 300 万吨/年覆岩注浆减沉工作面为例：
5.1 检测方案设计
为了判定回采区注浆是否真正接顶、地表公路能否安全通车，矿方设计了“联合检测方案”：
- 微震监测：在顺槽布置 8 通道微震网，动态反演采空区上覆岩层的断裂点空间包络面。
- 地质雷达：沿着工作面后部的充填封闭墙，每隔 50 米进行一次地质雷达扫描，搜寻可疑空洞。
- 钻孔窥视：在雷达和微震识别出的两个可疑“低密度沉寂区”，针对性地打了 3 个验证窥视孔，投放光学探头。
5.2 监测实测数据与成果展示
雷达测线扫描图显示在回风顺槽后方 85-92m 处，波形振幅出现明显的相位倒转（Phase Reversal），推测为空气空腔。
随后在此处打设的窥视孔 2# 孔窥视图像证实：顶板与浆液固结面之间存在一个高度为 8.5cm 的月牙形非接顶空腔。
矿方立即启动“二次二次补浆注浆”工艺。
5.3 治理前后检测参数对比
| 评估指标 | 治理前（一次注浆充填后） | 治理后（二次针对性补注浆后） | 治理效果评价 |
|---|---|---|---|
| 钻孔窥视脱顶高度 (\Delta h) | 8.5 cm | < 0.5 cm (基本闭合) | 达到优质接顶标准 |
| 地质雷达电磁波相位 | 相位反转强烈（空气界面） | 连续微弱反射（固-固贴合） | 空腔消隐 |
| 测线平均接顶率 (η) | 89.2% | 96.5% | \uparrow 7.3\% |
| 地面最大沉降速率 (mm/d) | 1.8 | 0.08 (地表稳定区) | 下沉基本停止 |
| 微震活跃度释放频次 (次/月) | 115 (应力积聚) | 12 (应力均匀释放) | 冲击地压风险消除 |
六、 前期准备资料清单
项目进行充填效果检测立项前，地测部门须汇总以下技术背景资料：
- [ ] 充填区钻孔设计大纲与柱状图：给出注浆孔/窥视孔的精确三维坐标、下套管深度及各层岩石岩性。
- [ ] 矿系地层相对介电常数测试表：提供煤层、泥岩、砂岩在不同含水状态下的高频介电参数以校准雷达波速。
- [ ] 井下微震监测系统传感器布点图：检波器三维坐标及网络通讯联锁协议。
- [ ] 历史充填消纳台账：充填区域累计注入的浆体/散体干物料质量、体积计算结果。
七、 常见问题 FAQ
Q：地质雷达检测时，工作面锚杆、锚网会不会干扰雷达信号？
A： 会有极强干扰。金属锚网在电磁波谱中会形成“高导全反射面”，导致雷达波无法穿透进入岩层内部。
防范对策：在布设雷达测线时，天线必须避开锚杆托盘，在金属网网孔空隙处紧贴壁面发射；或者在支架撤出后的无网区测线处实施快速断点扫描；若无法避开，则须降低频率使用 100MHz 天线以牺牲分辨率为代价来穿透金属网。
Q：微震技术只能定位破裂点，它是怎么推算出接顶率的？
A： 微震并不直接测量物理高度，它测量的是“能量响应”。
当充填体接顶并承受顶板荷载时，应力会均匀向充填体下传，顶板不再发生大跨距断裂，微震释放的频次和能量会迅速收敛并呈低能平稳分布。
相反，若大面积未接顶，关键层悬露弯曲，微震波会密集释放在离层区边缘。通过对微震“能量密度云图”的反演，即可勾勒出非接顶空腔的边界。
Q：钻孔窥视打钻时，会不会引发被充填采空区内的瓦斯涌出？
A： 存在此风险。打钻是一次局部的卸压开孔。
防范对策：打设窥视孔的孔口必须配置“双防防喷防爆密封孔口装置”，钻机回转轴处设置橡胶密封圈，打钻时接入孔口防喷抽放管路，将孔内异动气体直排回风巷或抽采管网，在瓦斯浓度降至安全红线（0.5%）以下时方可进行窥视探头投放。
参考依据
- 国家能源局安全标准 NB/T 51044-2026《煤矿隔离注浆充填效果微震监测评价技术规程》
- 《矿山地球物理勘探技术与工程实例应用》（煤炭工业出版社）
- 中国矿业大学地球物理重点实验室《地质雷达在空洞与离层检测中的三维反演算法研究》
