煤矿长距离大运量主运带式输送机分布式光纤声纹听诊与永磁直驱变频智能调速节能防撕带工程指南

摘要与核心技术全景

在我国高产高效千万吨级特大型矿井中，主斜井和大巷主运输系统全面普及了单机长度超过 3000 米、带速高达 4.5~5.5 米/秒、装机功率突破数千千瓦的重型钢丝绳芯带式输送机。这类巨型连续运输装备肩负着将综采工作面奔腾而出的原煤以每小时数千吨的运力源源不断提升至地面的使命。

然而，带式输送机在常年高负荷运转中，长久面临三大极难攻克的工程安全与能耗瓶颈：

1. 数万只托辊人工巡检如同大海捞针： 一条 5 公里长的主斜井皮带机，全线安装的承载托辊、回程托辊与调心托辊超过 15,000 只。由于巷道噪音震耳欲聋、煤尘弥漫，人工巡检工每天步行十几公里，根本无法通过肉眼和耳朵捕捉某个特定托辊内部轴承滚珠早期的微弱磨损声。一旦轴承彻底咬死抱死，高速运转的钢丝绳芯皮带与静止的钢质托辊外壳剧烈干磨，几分钟内表面温度就能飙升至 600℃ 以上，瞬间引燃输送带与煤尘，引发惨烈的大面积井下火灾；
2. “大马拉小车”全天候工频恒速空载巨额耗电： 井下采煤机受地质构造和割煤进尺影响，涌煤量极度不均匀（一会儿满载、一会儿断料）。传统驱动系统采用普通工频三相异步电机配合大减速机，只能以固定最高带速（如 4.5 米/秒）持续狂奔。即使在皮带上只有薄薄一层煤甚至完全无煤的“空载/轻载期”，数千千瓦电机依然在满功率硬转，大部分电能白白消耗在克服自重阻力和齿轮箱发热上，吨煤运输电耗极高；
3. 特大纵向撕裂事故毁灭性破坏： 当采煤面或煤仓下料口不慎落入废旧锚杆、大块角钢或超大硬质矸石时，铁器极易卡在溜槽漏斗口处如同一把锋利的尖刀。高速行进的胶带被尖锐铁器刺穿并沿纵向瞬间切开。如果缺乏瞬时阻断保护，长达数千米、价值上千万元的高强阻燃钢丝绳芯胶带将在数分钟内被“拉链式彻底豁开切碎成两半”，全矿面临停产数周、直接损失数千万元的灭顶之灾。

基于光纤相干光时域反射技术（相位敏感光时域反射（Φ-OTDR））、大功率永磁直驱技术与智能物联网，分布式光纤全息声纹感知与变频智能调速系统应运而生。本文系统揭秘光纤微应变声波解算机理、激光雷达煤流自适应变频调速算法、纵向撕裂机器视觉与雷达双重阻断体系，奉献来自主运一线最扎实的实战工程宝典。

一、 光纤声纹微观听诊与永磁直驱大白话机理

1.1 从“老医生的超敏听诊器”到“智能跑步机自动配速”：智能皮带大白话解释

很多现场主运班长经常问：“光纤里走的都是激光，怎么能听到几公里外几万个托辊里哪一个在吱吱作响？皮带机速度忽快忽慢，会不会更容易拉断皮带？”

我们用矿区老工长最通俗易懂的两套形象比喻来彻底讲清背后的物理与电气精髓：

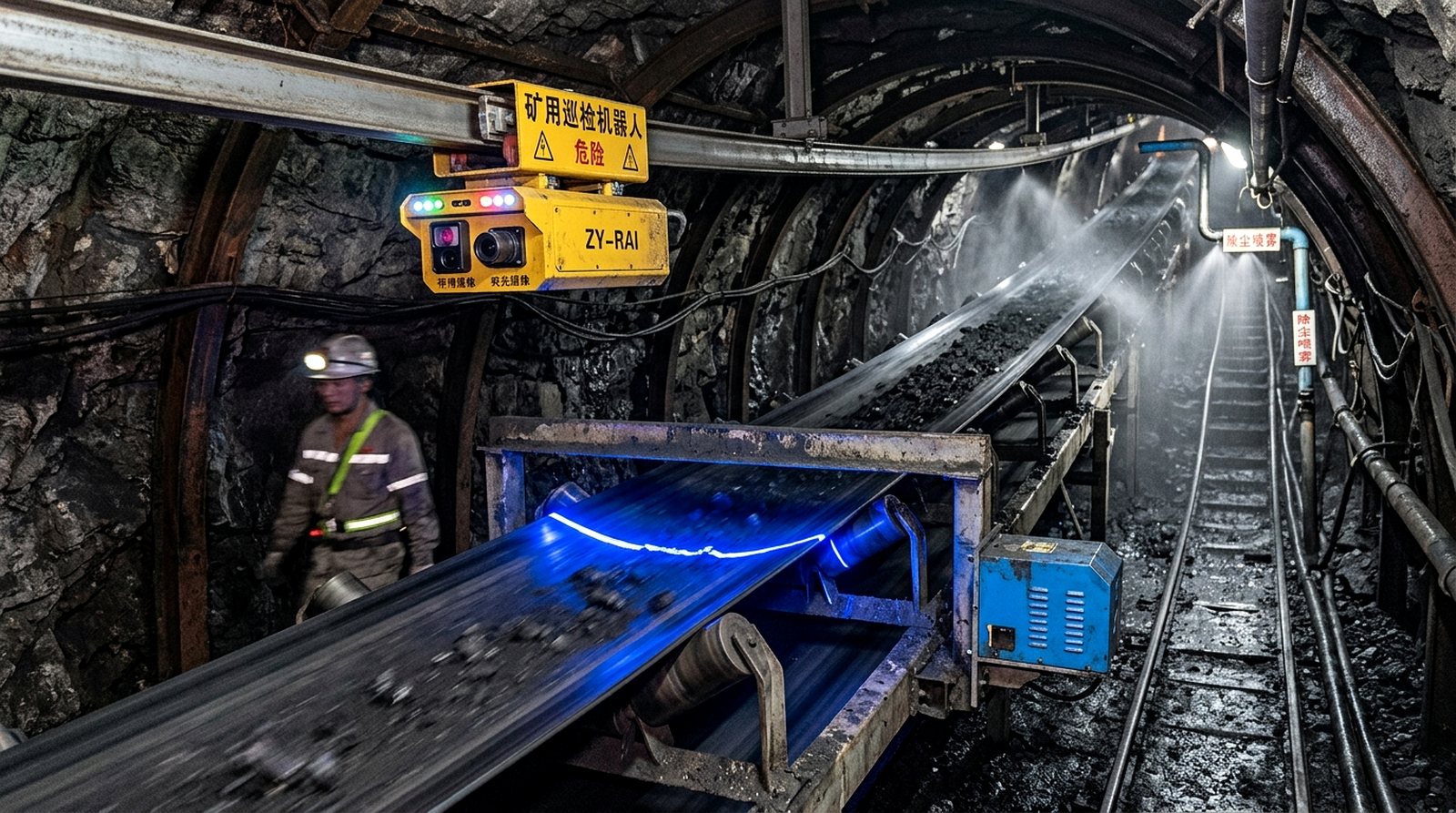

• “给几公里长的钢铁巨蟒敷设一条全天候听诊神经”（光纤声纹听诊 DAS 原理）： 传统的测温电缆只能等托辊烧红发热了才能测出来，那时候火灾已经发生一大半了！而分布式光纤声学传感（DAS）则把安全防线提前到了数周之前的“微观萌芽期”。如图2所示，我们在整条皮带机两侧的托辊机架上，紧贴着托辊钢梁绑扎了一根细长坚韧的特种铠装光纤。地面主机每秒向光纤内部发射数万次高频激光脉冲。平时光纤内部的光波波形是极其平滑规整的；但是，当几公里外某一只托辊内部的轴承滚珠刚刚出现一丝微小的沙眼或磨损时，它每转一圈就会发出一次极其极其微弱、人类耳朵完全听不到的“高频金属咔嗒摩擦声”（超细微机械声波）。这股微弱的声波震动穿过托辊支架，带动光纤内部的二氧化硅玻璃纤维发生万亿分之一毫米级的极微变形，导致激光光波的相位瞬间发生畸变。地面主机的超级计算机通过光速计算时间差，能像雷达一样精准定位：“在第 2341.5 米处的那只托辊，轴承内圈正在磨损，预计还能运行 7 天，请本周检修更换！”全线几万只托辊全部处于 24 小时微观全息听诊之下，隐患在冒烟前几周就被彻底消灭在摇篮里！
• “像智能手表监测心率一样控制大皮带的步频节奏”（永磁变频调速）： 传统皮带机就像一个死心眼的傻长跑运动员，不管身上背没背东西，永远咬着牙用百米冲刺的速度死命狂奔，把自己累得半死（白白耗费巨量电费，机械磨损极快）。而现代智能皮带机配备了“3D 激光雷达天眼”和“永磁同步直驱大电机”：
• 天眼在入料口上方以每秒数千次激光打点，瞬间重构出皮带上煤堆的三维体积和实时重量；
• 计算机如果看到前方采煤机停机割煤，皮带上光秃秃没有煤，大电机在 0.5 秒内把速度缓缓降到 1.0 米/秒（无煤休眠慢跑节能），电耗直接骤降 70%；
• 当雷达看到一大股优质煤流如同黑龙般奔涌而来，变频器极其柔顺地在数秒内把速度平滑推升到 4.5 米/秒（多煤全速快跑，开足马力大运力外运）；
• 全过程彻底甩掉了笨重落后、漏油严重的机械齿轮减速箱，永磁电机转子直接连着皮带滚筒，传动效率高达 97% 以上，像高级电动汽车一样安静、强劲且极其省电！

1.2 传统工频定速皮带与智能声纹光纤+永磁变频调速核心指标速查对账表

二、 核心关键智能主运装备选型与光纤布设工艺

2.1 矿用防爆永磁直驱电机、DAS 解调主机与防撕裂传感器硬件配置

长距离大运量输送系统是典型的重载极端工况，核心装备必须具备极高的硬件冗余度：

• 矿用高压隔爆变频永磁同步电动机直驱机组： 选用达到一级能效标准的矿用隔爆型变频调速永磁同步电动机，单机功率可在 1000至2500千瓦 精密选配，工作电压 3.3kV、6kV 或 10kV。电机采用超高矫顽力特种钕铁硼永磁体，电机输出主轴通过刚性格栅联轴器与皮带机驱动滚筒直接刚性直连（零减速机、零中间齿轮箱）。配套采用三电平高压变频器，调速范围可在 0.1至5.5米/秒 无级精确可调，具备卓越的低频重载大扭矩平滑启动特性（零速下可稳定输出 2.2~2.5 倍额定堵转转矩）；
• 特种铠装分布式光纤声学传感（DAS）解调主机总成： 核心结构如图4所示，主机布置在地面或井下机电硐室，采用高稳定度超窄线宽（小于1千赫兹）连续光纤激光器与声光调制器。井下沿线敷设特种不锈钢金属铠装多芯微应变阻燃通信光缆（耐拉抗压，外层包覆特种耐磨聚氨酯阻燃护套）。系统具备双端回路冗余自愈功能，当某处光缆不幸被砸断时，系统毫秒级从另一端逆向打入激光，全线声纹监测数据绝对零中断；
• 微波雷达与机器视觉立体防撕裂综合监测装置： 在煤仓下料口后方 5 米和 15 米处，交叉架设双通道防护：第一道为高频脉冲超宽带微波雷达扫描仪，穿透煤尘实时扫描皮带底部的几何形变；第二道为配备特种高压风幕自吹扫的 4K 防爆机器视觉线阵相机，配合高亮线激光光源，以每秒 5000 线的极速捕捉胶带下表面是否出现毫米级的纵向细微裂缝，响应时间小于 0.05 秒。

2.2 光纤敷设卡固与智能变频调速“四步闭环作业规程”

系统工程落地必须杜绝粗放施工，严格执行标准化四步作业规范：

1. 第一步：铠装传感光纤沿线刚性卡固贴附（传声保真）。 光纤绝对禁止松垮悬挂在空中！必须采用特种高强不锈钢光纤专用卡具，将铠装光纤每隔 1.5 米刚性紧固卡死在托辊主支撑横梁的钢制型钢上。光纤与金属槽钢之间涂覆特种导声偶联硅胶，确保托辊内部轴承发出的细微振动声波能够 100% 毫无损耗地传导进入光纤内部；
2. 第二步：三维激光点云标定与煤流体积模型构建（定负荷）。 在受料点机头上方固定安装双目三维激光雷达扫描仪。在工作面空载、半载（每小时1500吨）与满载（每小时3500吨）工况下进行激光点云切片标定。系统构建起“煤流瞬态截面积 imes 带速

→ 实时运量吨位”的实时高精度回归模型，计算误差小于 2.0%；

1. 第三步：按需调速多煤快跑少煤慢跑策略加载（智配速）。 将控制策略写入主 PLC 固件：当雷达检测到煤流量 煤流量超过额定运量的75% 额定运量时，指令永磁电机以额定带速 4.5米/秒 高速外运；当运量在 30%至75% 之间时，带速自动无级平稳匹配在 3.0至3.8米/秒；当检测到运量低于 15% 时，带速平缓降为 1.5米/秒 巡航；若连续 10 分钟检测到无煤，系统自动平滑停机转入“低功耗热备待机”，待前方煤流到达前 30 秒自动提前预启动加速；
2. 第四步：声纹特征库 AI 深度学习与故障定位推送（精准治未病）。 光纤解调主机通过边缘计算芯片，对全线各托辊位置的声波信号进行快速傅里叶变换（FFT）与小波包能量熵解算。将特征频段（正常旋转基频 50至200赫兹、早期缺油磨损特征频段 2500至4500赫兹、轴承严重破损冲击频段 大于8000赫兹）与云端数字孪生故障库实时比对，当发现某个托辊声纹异常时，自动向机电工长手机 APP 推送工单：“主斜井下段 1826 米处、上皮带右侧第 2 托辊，轴承缺油轻度磨损，请安排润滑或计划性换辊”。

三、 主运一线高频巡检、声纹瀑布图与张力动态标定

3.1 现场主运系统运行安全三大把关铁律

虽然拥有光纤神经与智能算法，现场机电巡检工程师依然必须坚守严谨的复核验证准则：

• 光纤声纹时空“瀑布图”连续动态巡查： 调度员在中控大屏幕上监视长达数公里的二维“声纹时空瀑布热力图”（横轴为输送机全长米数，纵轴为时间流逝，色彩亮度代表声音能量强度）。正常运行时，整张图呈现均匀平淡的深蓝色；如果某一米位置突然出现一条垂直的亮黄色或鲜红色“高能亮线”，说明该点的托辊正在发出持续的异常异响，且亮线颜色越红、宽度越宽，说明磨损正在加剧，调度员必须即刻锁定故障坐标；
• 全自动自适应液压拉紧装置行程与工作压力对账： 输送带在智能调速过程中，加减速会导致胶带内部产生往复震荡的应力松弛与张力波。在机尾液压自动拉紧绞车处，安装高灵敏拉力传感器与行程编码器。规范要求：系统必须根据电机输出扭矩实时动态微调拉紧力（启动时增大拉紧力防打滑，高速平稳运行时减小拉紧力防疲劳）。每班检查油压表读数（必须在 8.0至12.0兆帕 额定自适应区间），小车行程余量严禁小于 1.5 米；
• 输送带接头钢丝绳芯 X 射线弱磁无损在线探伤： 胶带内部的钢丝绳由于长距离频繁加减速，可能出现微观断丝或接头抽动抽芯。每季度组织使用在线式本安 X 射线胶带探伤仪或多通道弱磁探伤系统，对整条皮带所有硫化接头进行一次全覆盖扫描。当发现某个接头的钢丝绳发生断丝超过总根数的 10% 或接头位移抽出量超过 3.0mm 时，必须在当周检修期果断重新做硫化接头，彻底杜绝发生断带飞车大灾难。

四、 现场常见突发意外诊断、故障处置与应急预案

4.1 带式输送机与智能系统常见异常工况排查表

4.2 强力带式输送机遭遇“重载突发恶性断带飞车”应急处置五步法

[第一步：断带瞬间抓捕] 输送带因受力超载突然断裂瞬间，安装在机架沿线的机械-液压双向自锁特种断带抓捕器在 0.2 秒内楔形卡死胶带
       ↓
[第二步：全线连锁刹车] 永磁直驱电机变频器检测到负载突然消失瞬间断电，全线 4 套重型高压液压盘式制动器全行程弹簧储能瞬间抱死滚筒
       ↓
[第三步：声光紧急广播] 沿线语音扩音电话与防爆声光报警器瞬间鸣响，警告全斜井所有工作人员立即进入就近的避难峒室，严禁在巷道停留
       ↓
[第四步：机械锁固防滑] 抢修救援班使用大吨位高强钢丝绳卡具与地锚千斤顶，在断口上下两侧各打设 3 道永久地锚卡固防滑绳，锁死断裂两端
       ↓
[第五步：液压牵引重接] 调集大型防爆液压牵引机将下坠的输送带平缓牵引复位，由专业硫化班采用热硫化胶接技术重新制作高强钢丝绳芯接头

五、 真实工程落地账本与经济/安全效益复盘

5.1 内蒙古准格尔特大型高产长距离主运示范矿井实测对账

内蒙古准格尔矿区某设计年产 1800 万吨 的特大型现代化矿井，其主运煤炭依赖一条全长 4200 米、倾角 12 度、带宽 1800mm、设计带速 4.8 米/秒 的特大型主斜井强力钢丝绳芯带式输送机。

在未进行智能化改造前，该主运皮带机采用 3 台 1600kW 普通交流异步电动机配大型减速机驱动，常年保持 4.8 米/秒 满速工频定速硬跑。由于综采面经常停机检修，每天平均有长达 7 小时处于“完全空转或运量不足 20%”的极低负荷状态，全线超过 12,000 只托辊每月至少损坏数十只，每年光电费和更换托辊的开支就高达近两千万元；且曾发生过一次被破铁器割伤皮带长达 180 米的险情。

矿方在综合论证后，投资 1450 万元全面实施工艺重构：部署“全线 4200 米铠装光纤分布式声学传感（DAS）托辊声纹全息监测系统 + 3 台 1600kW 隔爆高压变频永磁同步直驱电动机（取消减速箱）+ 入料口 3D 激光雷达煤流自适应变频调速成套工程”。

项目在改造完成平稳安全运行满 12 个月后的完整技术经济审计实测数据如下表所示：

5.2 极致节能与智能化重载主运战略价值

通过这项革命性智能化重塑，准格尔矿区不仅彻底将一条曾经噪音震耳欲聋、火灾隐患如影随形的长达数公里的高危主斜井通道，转变成全天候全自动巡检、地面屏幕全息可视的“全国绿色低碳智慧主运标杆示范线”；更以年节电逾 800 万度的非凡低碳实绩，每年直接折合减少二氧化碳排放超过 6500 吨，为我国大型煤矿主运系统的本质安全与“双碳”绿色开采树立了极具说服力的行业标准。

六、 总结与落地自查台账清单

6.1 主运皮带机光纤声纹与永磁变频自查 Checklist

• 传感光纤金属铠装接地防爆： 敷设在输送机机架上的铠装光纤每隔 100 米是否做可靠防静电接地，接头盒是否具备国家级煤安 MA 隔爆认证。
• 光纤空间米数与现场物理标尺对齐： 沿线每隔 100 米托辊支架上是否悬挂明确的“光纤米数校准标牌”，确保软件显示的米数与现场实际位置误差小于 0.5 米。
• 3D 激光雷达镜头自动吹扫风压： 受料点激光雷达防护罩风幕吹扫压力是否稳定在 0.15~0.25 MPa，镜头表面严禁产生任何煤尘死角附着。
• 永磁直驱电机定转子同轴度与绝缘： 每次季度大修期是否测定永磁电机绕组相间绝缘阻值（大于等于1000兆欧），直驱联轴器径向跳动严禁超过 0.05mm。
• 液压自动拉紧系统动平衡响应： 调速过程中拉紧小车在轨道上滑移是否顺畅无卡滞，变频加减速时间是否精确匹配（升速不小于 60s，平稳降速不小于 45s）。
• 纵向撕裂激光扫面与微波断路测试： 每周检修时，是否用人工测试板遮挡模拟撕裂信号，验证高压变频器与盘式制动器是否能在 0.05 秒内触发紧急自锁抱闸。

---

常见问题解答 (FAQ)

Q1：井下巷道里那么嘈杂，采煤机、风机和溜槽都在响，光纤声学传感（DAS）怎么能把微弱的托辊轴承磨损声精准辨别出来？

答： 这是由“空间声场强聚焦”和“特征频段 AI 声纹过滤算法”两大核心专利机理决定的。第一，光纤并不是悬在空中听空气里的声音，而是通过不锈钢硬卡具死死紧贴在托辊钢槽梁上。托辊轴承内部滚珠摩擦产生的声波，是通过固体钢结构以几千米每秒的极速传导到光纤内部的（固体传声效率比空气高数十倍），外界空气中飘浮的采煤机或风机风声，在固体声波面前属于微不足道的背景噪音；第二，不同机械构件发出的声波在频谱上有着截然不同的“指纹特征”：刮板机撞击声通常是低于 100 Hz 的低频轰鸣，风机运转是中频白噪声；而轴承滚珠发生点蚀磨损时，发出的则是极为特殊的 2500至4500赫兹 高频金属周期性冲击声纹。系统内部的边缘计算芯片通过数字带通滤波和小波变换，能瞬间将低频杂音像滤水一样全部过滤干净，只提取托辊轴承专属的高频声纹能量，不仅不会被杂音干扰，反而越嘈杂越能像显微镜一样把故障清晰挑出来。

Q2：皮带机频繁忽快忽慢变频调速，会不会加速输送带的疲劳老化，甚至导致胶带在加减速时发生打滑飞带？

答： 很多传统机电老工长凭直觉以为恒速最安全，其实这恰恰是把“工频直接冲击”和“现代变频柔性调速”混为一谈了。首先，输送带最大的拉伸疲劳和接头损伤，全发生在传统工频电机启动时那几秒的“狂暴剧烈机械顿挫拉扯”；而现代高压变频永磁直驱系统，其加减速过程是由微机算法以极其缓慢、平滑的“S 形加减速曲线”精确受控推演的（从 1.0 米/秒 加速到 4.5 米/秒 耗时整整 60~90 秒，加速度严格控制在 0.05米/秒平方 极其平缓的微弱区间），这种极其柔和的速度变化，作用在具有巨大弹性的输送带内部，根本不会产生破坏性应力峰值；其次，系统配备了“自适应动平衡液压拉紧装置”，在电机提速前几秒，拉紧绞车早已提前预加张力，把胶带紧紧压在驱动滚筒上，摩擦力余量始终保持在 1.5 倍以上，绝不可能发生打滑或飞带，反而因为整体慢速时间占了一大半，整条胶带的全生命周期服役寿命直接翻了一倍以上。

Q3：为什么永磁直驱电机一定要取消减速箱，传统电机配减速箱到底在长距离主运中有什么致命缺陷？

答： 减速箱是过去几十年煤矿主运机械中“最脆弱、最耗能、也是故障率最高的薄弱机械短板”。在数千千瓦的大功率输送机上，传统减速箱内部包含多级高精密重载合金齿轮和数十个大型轴承。在长年恶劣重载工况下，减速箱存在三大不可逆的先天顽疾：第一是“能量损耗极大”，大型重载齿轮箱自身的机械传动效率通常只有 90%~92%，上百千瓦的宝贵电能全被齿轮摩擦变成了滚烫的发热废热，每年白白烧掉几百万元电费；第二是“漏油与卡咬隐患极高”，井下高负荷运转导致减速箱油封极易老化渗漏，一旦缺油，高速齿轮瞬间打齿咬死抱死，整条皮带机立刻瘫痪抢修几天；第三是“机械结构极其笨重臃肿”，占据了大量的硐室开挖空间。而永磁直驱电机内部没有一个齿轮，靠旋转磁场直接驱动滚筒旋转，彻底甩掉了减速箱这个大累赘，实现了“零漏油、零齿轮磨损、免维护且效率高达 97% 以上”的技术降维打击。
