煤矿煤矸石膏体充填开采全流程管道水力输送阻力特性与智能防堵管工程指南

管道长距离高浓度泵送控制指南

煤矿高浓度煤矸石膏体充填开采中,千米长距离、数百米大落差管道水力输送是贯穿地面制浆站与井下采空区的“生命线”。一旦发生离析淤积造成满管凝结卡死,直接经济损失高达数十万元并迫使综采面全线停摆。张洁贞技术团队依托中国矿业大学流变学实验室支撑,系统拆解“流变力学本构、充填倍线平衡、沿程摩阻计算、立井消能防气蚀与高频智能差压监测”成套控制技术,筑牢矿井安全充填底线。

1.65m/s 防沉降临界雷诺安全流速
3.5~ 4.8 推荐经济自流充填倍线区间
2.4kPa/m 水平无缝钢管沿程摩阻基准
30秒 高压清水反冲洗应急响应时限

浆体流变参数的实验室标定方法见大柳塔注浆流体特性设计,粉煤灰复合膏体的级配与阻力计算见煤矸石-粉煤灰膏体管道输送阻力。

01

深井大落差长距离充填管道输送的三大工程死穴

在陕北、黄陇及蒙胜矿区深部煤炭开采中,煤矸石膏体充填管路的敷设工况变得极其苛刻。垂直立井下料落差普遍在 300~650 米之间,水平输送大巷及采区顺槽总长度常超过 1,800~3,500 米。在这种极具复杂性的空间几何拓扑下,膏体管输面临三大致命工程难题:

第一死穴:立管中上部气蚀负压空管。当料浆垂直落差大、水平段阻力较小时,垂直立管内料浆在巨大重力加速度牵引下向下加速倾泻,流动速度远高于地面进浆速度,导致立管中上部形成极高的真空负压区(真空度常达 -0.06 ~ -0.08 MPa)。负压诱使外部空气自微小缝隙强行卷入,在管内形成高速运动的离散气团。当气团随料浆冲撞至垂直管底部弯头处时瞬间受到绝热压缩破裂,产生数倍于工作压力的水锤微爆冲击波,造成弯头剧烈震颤甚至瞬时撕裂爆管。

第二死穴:水平长距离输送末端脱水淤积。高浓度膏体属于多相颗粒悬浮体。当充填料浆在水平管路中流经上千米距离后,受管壁长程摩擦剪切热效应及压力脉动影响,部分微细颗粒吸附水向管壁游离,导致膏体中心骨料与浆体分层。一旦流速跌落至临界沉积阈值(< 1.2 m/s),粗粒矸石(粒径 3~15mm)迅速发生重力沉降堆积在管底形成固定沙床,导致管腔有效过流断面急剧收缩,引发泵压雪崩式暴涨,如图1力学剖面所示。

第三死穴:突发断电停机快速脱水硬化。煤矿井下供电偶尔会遭遇瞬时闪络或突发停电。膏体料浆含有水泥或特种矿渣胶凝材料,在管道内处于静态受压状态时,失水收缩与水化硬化速度急剧加快。若在 25~35 分钟内无法恢复排空或清水置换,整个千米管道内的物料将彻底硬化为岩石状凝结体,整条充填管线只能全面割断报废,造成数以百万元计的灾难性损失。

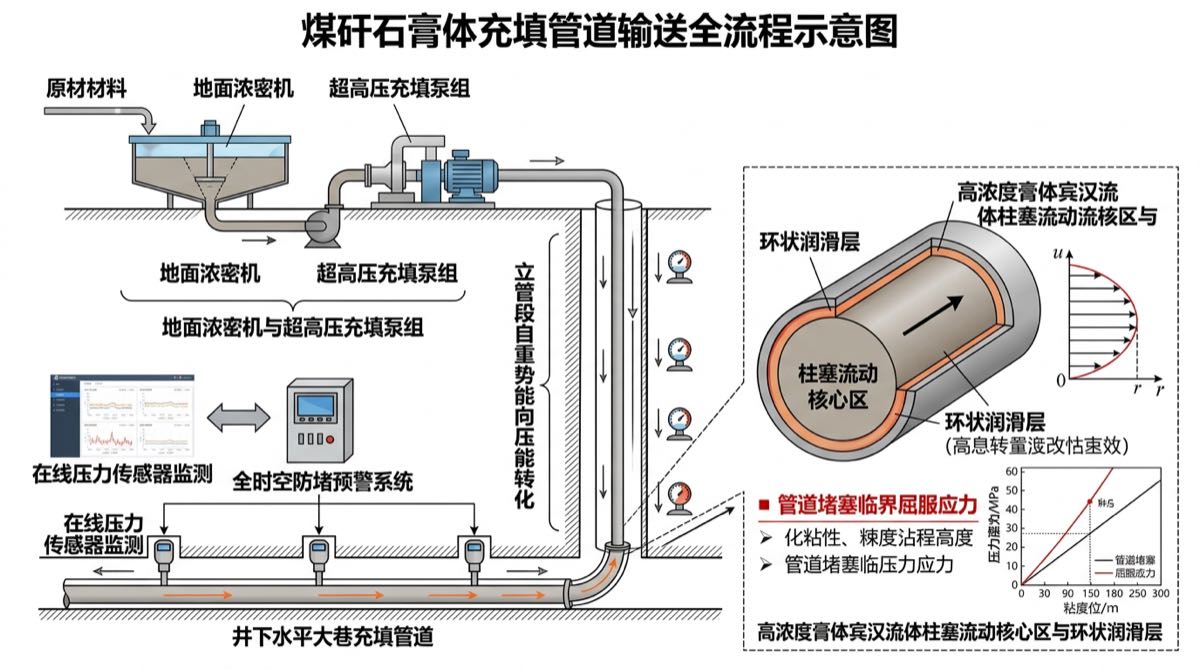

煤矸石膏体管输流变柱塞流核心区-环状润滑层与立管重力势能转化力学模型
图1:煤矸石膏体长距离水力输送流变柱塞流核心区与环状润滑层剪切应力分布力学模型(中国矿大产学研团队三维绘制)
02

宾汉塑性流体力学本构解析与临界流速流变控制

要从本质上驾驭高浓度膏体水力输送,必须准确把握其流体力学本质。高浓度煤矸石料浆(质量浓度 78%~82%)绝非普通的牛顿流体(如清水),而是典型的宾汉塑性流体(Bingham Plastic Fluid)。其流动剪切应力 $\tau$ 与剪切速率 $\dot{\gamma}$ 遵循基本力学本构关系:

$$\tau = \tau_0 + \eta \cdot \dot{\gamma} \quad (\tau > \tau_0)$$

式中:$\tau_0$ 为料浆屈服应力(Yield Stress,单位 Pa),代表料浆克服静态网状结构开始流动所需的最低剪切应力;$\eta$ 为塑性黏度(Plastic Viscosity,单位 Pa·s),代表流动过程中的剪切阻力系数。

在管道圆形断面内部,流速并非呈现抛物线分布,而是形成了独特的“柱塞流(Plug Flow)”结构:管轴中心区域剪切应力小于屈服应力 $\tau_0$,该区域的料浆以均质整体速度向前平移前进(称为刚性柱塞核);而在管壁周边,剪切应力大于 $\tau_0$,细颗粒粉煤灰与游离水分富集形成极薄的高剪切润滑剪切环,承载了绝大部分速度梯度的耗散。因此,控制管道阻力的关键,就是通过微粉级配优化,稳定这层外环水膜润滑层,如表1实测流变参数所示。

料浆质量浓度 (%) 屈服应力 $\tau_0$ (Pa) 塑性黏度 $\eta$ (Pa·s) 临界沉降流速 $v_c$ (m/s) 推荐输送流速区间 (m/s) 流动状态判据
75%(偏稀) 45.0 0.85 1.85 1.90 ~ 2.40 易发生粗骨料重力分层,磨损管壁
78%(良好) 95.5 1.75 1.55 1.60 ~ 2.00 柱塞流发育完整,润滑水膜稳定
80%(最佳平衡点) 135.0 2.45 1.35 1.45 ~ 1.80 高浓度保固结,摩阻处于可控最优域
82%(临界上限) 195.0 3.60 1.15 1.30 ~ 1.55 黏度偏大,沿程阻力激增,需高泵压
84%(危险区) 310.0 5.80 - 不可泵送 结构硬化,极易导致主注浆泵超压闷车

依据表1实测规程,榆林矿区充填管网平均流速必须严格锁定在 $1.45 \sim 1.80\text{ m/s}$ 的“黄金控流窗口”。当实际流速低于 1.35 m/s 时,粗粒矸石重力沉降克服了浆体屈服应力的包裹浮力,迅速诱发下沉堵管;而当流速高于 2.00 m/s 时,管壁摩阻与摩擦剪切生热急剧升高,不仅显著增加高压柱塞泵的电耗,还会造成内衬耐磨管壁寿命成倍缩短。

高精度旋转流变仪与管流模拟回路对膏体料浆进行屈服应力与剪切黏度测定
图2:采用大型高压同轴圆筒旋转流变仪测定高浓度煤矸石料浆屈服应力与塑性黏度流变曲线(中国矿大矿山采充实验室摄)
💡 在线工程评估

煤矿充填规模与效益实时评估小工具

按您矿井实际核定产能与矸石产出率滑动滑块,实时测算消纳量、环保排污节税额与静态回收周期:

泵的排量-扬程曲线匹配与耐磨材质配置,见煤矿充填高压注浆泵选型实操指南。

03

充填倍线优化、管径选型与沿程水力摩阻对账

充填水力输送系统设计中,最重要的几何判据就是充填倍线(Ratio of Pipeline Length to Height, N)。其定义为充填管线全系统折算总水平长度 $L$ 与管道总垂直垂直落差 $H$ 之比:

$$N = \frac{L}{H} = \frac{\sum L_{\text{水平}} + \sum L_{\text{弯头折合}}}{H_{\text{垂直}}}$$

在设计选型中,根据国家行业标准《煤矿粉煤灰及高水充填工程设计规范》(GB 50995-2014),充填倍线直接决定了系统属于“纯重力全自流输送”还是“地面高压泵加压输送”。

当 $N < 2.5$ 时,垂直落差产生的静压水头远大于管路总摩阻,系统极易发生严重空管与抽空气蚀;当 $2.5 \le N \le 4.8$ 时,垂直静压与水平摩阻处于平衡匹配状态,系统可在无需加压泵的情况下实现高效、平稳的自流输送;而当 $N > 5.0$ 时,自重势能耗尽,必须在地面工业广场配置大排量高压充填工业泵组实施机械加压,如表2选型对账所示。

充填管径与规格 设计排量 (m³/h) 平均流速 (m/s) 沿程摩阻损失 (kPa/m) 适用充填倍线 N 配套泵压等级
DN125 (外径140×7.5) 65 ~ 80 1.80 ~ 2.15 3.80 ~ 5.20 ≤ 3.0 (短距离) 高压 (12~16 MPa)
DN150 (外径168×9.0) 90 ~ 130 1.55 ~ 1.85 2.40 ~ 3.20 3.0 ~ 4.5 (标准) 中高压 (8~12 MPa)
DN180 (外径194×10.0) 140 ~ 180 1.45 ~ 1.70 1.80 ~ 2.40 4.0 ~ 5.5 (长距离) 中压 (6~10 MPa)
DN200 (外径219×11.0) 180 ~ 240 1.40 ~ 1.65 1.30 ~ 1.80 ≥ 5.0 (超长距离) 大流量低压泵送

对年产原煤 500 万吨、年消纳煤矸石 60 万吨的现代化矿井,工程最佳推荐口径为 DN150 或 DN180 双金属复合耐磨钢管。该管径在 100~150 m³/h 排量下,沿程阻力稳定在 $2.2 \sim 2.8\text{ kPa/m}$。按水平输送距离 2,000 米计算,全线摩阻损失约为 4.4~5.6 MPa,结合地面柱塞泵额定工作压力 10~16 MPa,具备超过 100% 的充沛压力储备,彻底消除末端压力衰竭引发的慢速脱水堵管风险。

04

垂直立井消能节流、背压调控与防气蚀冲击装备

在深达数百米的垂直充填立管中,如何解决重力势能转化引发的“超速抽空”与“冲击震动”,是检验充填管线工业可靠性的核心标尺。张洁贞技术团队在陕北榆林多座千万吨级矿井现场,全面推广了“垂直管三级消能保压技术”,如图3所示:

第一级:立井底部重力消能逆止减震弯头

垂直立管转向水平管的大弯头是冲击受力最恶劣的部位。现场必须采用曲率半径 $R \ge 5D$ 的长半径双合金耐磨厚壁弯头(壁厚 $\ge 24\text{mm}$),外包钢筋混凝土重力阻尼减震基座,并在弯头后方布设耐磨陶瓷阻尼减速节流阀,将料浆动能转化为可控流动压头,人为构筑 0.5~1.2 MPa 的安全背压,迫使立管全程保持满管平稳下落。

第二级:井口自力式双向排气破真空呼吸阀

在地面立管下料入口弯管最高处,串联安装口径不小于 DN80 的全不锈钢矿用破真空阻尼阀。当下料料浆下沉产生负压真空时,阀门在弹簧差压驱动下瞬时吸入微量缓冲气流,杜绝形成超临界拉断空腔;而当停机排气反冲时,自动泄放多余正压,实现管内流态柔性缓冲。

第三级:重型高压 S 摆管柱塞泵无脉动供料系统

地面注浆站选用具备闭环比例排量调节功能的大型液压双缸活塞式充填泵,配备大容积高压氮气皮囊蓄能器组,如图3所示。通过微电脑 PLC 智能协调液压主油缸与 S 阀摆动时序,将每次换向引发的流量断流时间由传统的 0.4 秒压缩至 0.08 秒以内,几乎消除管线供料脉动带来的周期性机械震荡。

矿用超高压活塞式膏体充填泵阀室高压S形摆管换向阀与蓄能器组特写
图3:地面注浆站大型高压工业活塞式膏体充填泵阀室、高压S摆管换向机构与高压蓄能器组特写(中矿天智工程设备实拍)
05

管道高频差压在线感知网络与智能预警拓扑

传统的充填管路巡检依赖人工敲击听声或仅在泵房观察单只机械指针压力表,这种滞后的感官监控无法应对膏体内部秒级发生的沉降恶化。中矿天智联合中国矿大开发了“充填管网全生命周期高频差压智能感知系统”,在井上下构建起全方位的数字化预警天网,如图4现场实操所示。

监控拓扑结构涵盖三大核心层级:

1. 感知层:全通径齐平膜片隔爆型压力变送器。沿充填管线全长,在注浆泵出口、下料井口、立管底部、水平大巷每隔 250 米、采区顺槽分流阀前及工作面末端,密集嵌装特殊耐磨陶瓷齐平膜片高频压力变送器。膜片与管内壁完全平齐,无任何死角盲孔,采样响应频率高达 200 Hz,可精准捕捉管道内由局部颗粒积聚引发的微秒级压力波反射与差压跳变。

2. 边缘计算层:实时水力梯度与差压反演模型。井下隔爆兼本安型监控分站内置基于宾汉流变模型的边缘计算芯片,实时接收相邻两测点压力数据 $P_1$、$P_2$ 与管段长度 $\Delta L$,实时计算出该管段的实时水力坡度:$J_i = (P_1 - P_2) / \Delta L$。同时比对地面泵房电磁质量流量计回传的实时质量流率 $Q$ 与密度 $ ho$,动态拟合出各段当前的等效屈服应力。

3. 决策报警层:三阶动态安全预警机制。系统预设三级分级防御阈值:

  • 一阶蓝级关注:某管段水力坡度偏离基准值达 15%~25%,系统提示操作员密切关注水胶比,搅拌系统微调增加 2% 稀释水;
  • 二阶黄级预警:坡度连续 3 分钟跳升超过 35%,或相邻测点差压突增达 1.5 MPa,系统声光报警,主注浆泵自动降速 25%,并指令井下巡检工针对该管段实施高频震动敲击排查;
  • 三阶红级紧急闭锁:差压暴增超过 2.5 MPa 或泵压突破上限阈值,系统在 10 秒内自动触发紧急停浆,联锁切入高压清水反冲洗管阀,阻断恶性结死事故。
充填车间技术员在井下水平输送大巷巡检高频压力变送器与超声波浓度计
图4:充填车间专业技术人员在井下水平输送大巷实地巡检校准高频防爆压力变送器与超声波浓度监测仪表(中矿天智工程师摄)

注浆侧的极限泵压与安全控制边界,可与覆岩离层注浆极限泵压与安全控制互为校核。

06

堵管前兆多模态辨识与现场应急反冲洗五步处置规程

在充填现场,防堵的关键在于“抢在形成死结之前果断处置”。一旦管道内形成致密无孔隙的干固结硬块,单纯依靠水力冲压往往适得其反,反而会将堵塞段进一步压实成坚硬塞子。操作人员必须牢固掌握前兆辨识与标准处置规程:

现场前兆识别“三看一听”口诀:

• 看主泵压表:在排量调控恒定时,泵压出现阶梯式每分钟递增 0.5 MPa 以上且指针无规律剧烈摆动;
• 看末端出浆:工作面排出口料浆流量显著变细、断续喷射,浆体呈现颗粒离析变稀或粗骨料卡滞;
• 看管壁测温:沿线巡检时,发生局部淤积的管段由于摩擦阻力剧增,管壁红外测温仪显示局部异常温升 3~5℃;
• 听管内声音:敲击管壁时,通畅管段发出清脆金属回响,而发生沉淀淤积管段发出沉闷、沉重的“咚咚”死音。

一旦确认出现堵管前兆或遭遇系统突发失压,机电班组必须严格遵照以下“五步应急处置 SOP”执行:

第 1 步:一键急停主浆,切断骨料供给 (限时 10 秒)

地面中控员第一时间按下控制台“充填紧急急停”按钮,立即切断立磨喂料皮带与柱塞泵主油路,停止继续向管内灌入高浓度膏体,防止后续物料在堵塞段上方堆积压实。

第 2 步:联动切入超高压清水清洗泵 (限时 30 秒)

电动启动地面注浆站备用 25 MPa 大流量超高压清水清洗泵,自动换向阀开启高压清水直通阀门,以最大排量(120~160 m³/h)强行向充填管道泵入高压水,利用水流高速剪切冲刷稀释淤积初期的沙床。

第 3 步:井下应急快速泄浆三通换向 (限时 60 秒)

井下采区入料口值班工人在听到紧急警报后,立即搬动井底顺槽防爆电动三通球阀,将输送方向由工作面采空区切至采区专用事故应急沉淀排浆槽,避免高压反冲清洗水冲垮工作面采空区阻浆挡帘。

第 4 步:跨段双向差压循环扫线 (限时 10~15 分钟)

若正向水压推挤阻力仍超 16 MPa,立即切换水平大巷预设的双向清洗阀门回路,从井下事故消能立管底部引入高压反向水压,实施“正推反拉、往复冲击”,将松动的离析粗颗粒逐段震荡剥离并排出管外。

第 5 步:管壁听诊核实与清水置换验证 (限时 10 分钟)

全线冲水直至井下排浆口流出清澈透明的纯净水,压力变送器读数全线回落至空管静水压基准。使用超声波厚度计对重点弯头及管壁实施无损探伤,确认无内部残留结垢后方可重新转入待命状态。

07

矿井机电总工技术疑难问答 (FAQ)

Q1:什么是充填倍线?充填倍线过大或过小分别会对管道输送造成什么后果?

答:充填倍线(N)是充填管路总换算水平长度(L)与管道总垂直垂直落差(H)的比值,即 N = L / H。当充填倍线过小(N < 2.5)时,立管内料浆自重重力势能极大,易在立管中上部形成剧烈负压抽空(空管),造成空气吸入与料浆自由下落冲击,诱发严重气蚀爆管与剧烈管道震动;而当充填倍线过大(N > 5.5)时,自重势能远不足以克服水平长距离输送沿程摩阻,必须配置地面超高压工业注浆柱塞泵进行强行加压输送,若泵压储备不足极易在管路末端发生减速脱水沉降堵管。

Q2:在深井大落差垂直下料立管中,如何解决管道负压气蚀与冲击磨损难题?

答:工程上主要采用“三位一体消能控流法”:① 在立管底部转弯缓冲处设置高强度耐磨合金消能弯头与阻尼节流器,形成一定背压,强制立管全线维持满管柱塞流;② 在地面下料井口增设自力式双向排气破真空阀,阻止空气随料浆高速吸入形成气团;③ 垂直立管全程选用壁厚不小于16mm的内衬高铝陶瓷或双金属复合耐磨钢管,将管道使用寿命提升4倍以上。

Q3:管道内料浆发生初级离析淤积时,高频压力变送器会呈现出怎样的波形特征?

答:正常满管稳定输送时,各测点压力呈现平稳连续的微幅脉动(脉动频率与柱塞泵冲程一致,波动幅度通常在0.15 MPa以内);当局部发生粗骨料沉降淤积时,淤积点上游的压力变送器会记录到基线压力阶梯式陡升,且脉动振幅急剧放大至0.6~1.2 MPa,同时淤积点下游的压力传感器读数骤降,形成显著的跨区突变差压。中矿天智智能监控系统能在3秒内捕捉该特征并发出二阶黄色报警。

Q4:停泵后管内膏体料浆允许停留的最长安全时间是多少?超过该时间必须采取何种处置?

答:一般工业条件下,膏体料浆在管内的静置安全时间不得超过30分钟(视胶结剂初凝时间而定,若环境地温高于30℃则缩短至20分钟)。一旦因突发故障停泵超过20分钟且无法恢复,必须果断启动地面高压清水冲洗泵,严格按照应急预案实施全线顶浆排空;严禁心存侥幸强行带料长时间静置,否则会导致千米管路内料浆整体脱水结石硬化造成灾难性报废。

08

充填管网全生命周期长效运行行动清单

为确保煤矸石膏体充填管线常年实现“零爆管、零离析、零非计划停运”,矿井机电运输科与充填车间应严格落实以下分阶段闭环行动准则:

📋 阶段一:充填开机前“水-浆-压”全面确认制度
  • 检查地面备用清水清洗泵及应急水池蓄水量,蓄水量必须满足管路容积的 3 倍以上(不得少于 60 m³)。
  • 校验井上下全部 12 处高频压力变送器及气动三通阀门通信状态,确认通讯延迟低于 100 毫秒。
  • 先泵送 8~10 m³ 清水进行管路润湿试压,严禁向干燥管道内直接强行灌注 80% 高浓度膏体。
📊 阶段二:充填运行中多维流变与水力梯度在线巡航
  • 中控室实时监控各管段水力坡度,确保各段流速稳定在 1.45~1.80 m/s 黄金窗口,屈服应力波动小于 20 Pa。
  • 井下巡检工每 60 分钟对立管弯头及过桥管道实施一次红外测温与敲击检查,记录台账并签字确认。
  • 严密监测主注浆泵液压系统油温与 S 阀摆动换向压力,确保换向冲击压降低于 1.0 MPa。
💬 阶段三:停产检修与管壁无损测厚长效轮转
  • 每充填完成 15 万吨物料,对全线水平及立管实施一次超声波测厚扫描,当管壁磨损量达原壁厚 35% 时进行翻转 90° 旋转调面安装。
  • 每季度组织机电队与充填班开展一次突发断电应急反冲洗实操演练,检验 30 秒快速切换反应时效。
  • 协同中矿天智技术服务组定期调取监控历史差压波形库,对易磨损弯头和局部沉降段进行预防性更换。
充填总工程师与采矿技术骨干在地面中控大厅审查管输摩阻曲线与防堵报警阈值
图5:矿区充填总工程师与技术骨干在地面中控大厅共同审查管输实时摩阻曲线与防堵智能预警阈值(中矿天智与矿方工程会商摄)
【工程适用边界与安全合规声明】:本文所载矿山充填开采、围岩控制与灾害治理等技术方案、现场实测指标与工艺参数,均基于特定地质工况与矿井工程实践提炼,属于工程参考控制区间(具体以设备出厂技术协议、现行《煤矿安全规程》及各矿专项工程设计为准),不替代法定矿井初步设计批复与安全设施专项设计。不同矿区地质构造、煤层赋存自燃倾向性、瓦斯等级与围岩富水性差异显著,现场实施须严格遵循国家标准及行业技术规范。
