现代化选煤厂粗煤泥干扰床（TBS）高精分选与微细煤泥浓缩压滤高效澄清闭路循环工程指南

摘要与核心技术全景

在现代化大型选煤厂（特别是年入洗量 500 万吨至 2000 万吨的特大型动力煤与炼焦煤洗选基地）的工艺全流程中，煤泥水处理系统（Slurry Water Treatment System）被形象地喻为全厂的“肾脏代谢系统”。重介旋流器分选出的粗颗粒原煤经过高效脱介与脱水后，洗水中残留的大量煤泥必须在液相循环中得到彻底分离与澄清回收。

然而，随着我国煤炭机械化采煤率的持续攀升以及深部煤层赋存条件的恶化，入洗原煤呈现出“两极分化”的极其恶劣洗选特性：

1. 粗煤泥（0.25~1.5mm）处于传统分选技术的“尴尬真空盲区”： 这一粒级颗粒对于重介旋流器而言太细（介质消耗大、脱介极度困难），而对于浮选机而言又太粗（颗粒过重难以被微细气泡捕获附着上浮）。在传统工艺中，粗煤泥要么粗放地直接掺入中煤或矸石中贱卖，白白损失了大量高价值低灰精煤；要么未经有效分选直接混入精煤泥，导致最终商品精煤灰分失控超标；
2. 高泥化微细泥（<0.045mm）引发洗水系统的“致命血栓”： 煤层夹矸中往往含有大量亲水性极强的蒙脱石、伊利石等黏土矿物，遇水极易泥化崩解成微米甚至纳米级胶体颗粒。在循环洗水中，这些微细泥带强负电荷且具有巨大的比表面积，导致浓缩池发生恶性“翻花跑黑水”，底流浓度提不高，溢流水黑如墨汁；
3. 压滤脱水与全厂闭路循环崩溃： 当黑水进入全厂水循环后，重介悬浮液密度剧烈黏化失控，旋流器分选精度雪崩；而送往传统厢式压滤机的煤泥黏性极高，滤布严重糊死堵塞，单板压滤周期长达 40~60 分钟，出来的煤饼含水率依然超过 28%，抓在手里像烂泥，卸料困难、压滤车间泥水四溢，最终导致环保督察强制叫停全厂生产。

中矿天智洗选工程技术研发中心联合国内矿业大学矿物加工国家工程研究中心，经过多年持续攻关，成功推出了“粗煤泥 TBS 干扰床高效分选与微细煤泥浓缩压滤高效澄清闭路循环”成套工程方案。本文用最详实的现场工艺语言，全面拆解干扰沉降流体力学模型、智能加药动力学、快开式隔膜高压压榨实操与洗水闭路验收准则，为选煤厂总工程师与车间工艺骨干提供高品质指导。

一、 TBS 干扰床水力流化分选与微细泥胶体沉降机理

1.1 粗煤泥在水流中如何“看密度排队”？TBS 分选过程大白话拆解

很多选煤厂浮选车间老师傅常问：TBS 分选柱既不加起泡剂也不加捕收剂，里面就是一根大圆筒和自来水，怎么就能把高灰矸石和低灰精煤切得清清楚楚？

TBS（Teeter-Bed Separator，干扰床分选机）的本质，是一台精密的“自生介质流化床浮沉天平”：

• 上升水流托起“流化沸腾床”： 原煤煤浆从 TBS 柱体顶部中央喂入，柱体底部则通过成百上千个微孔水嘴向上喷射均匀的上升“流化水”。当上升水流的速度与煤泥颗粒的下沉速度达到动态平衡时，煤泥颗粒在柱体内不再下沉，而是悬浮在筒体中部，形成一层像沸腾沙床一样的“高浓度流化悬浮床层”；
• 自生密度天平自动截断： 这个沸腾的床层本身具有了均匀的“等效悬浮液密度”（通常设定在 $1.35\sim 1.60 ext{ g/cm}^3$ 之间）。此时，低密度、低灰分的优质精煤颗粒（密度 $<1.40 ext{ g/cm}^3$），比床层密度小，自然像软木塞浮在水面一样浮在最上层，随着溢流槽水流平稳溢出，成为合格的粗精煤产品；

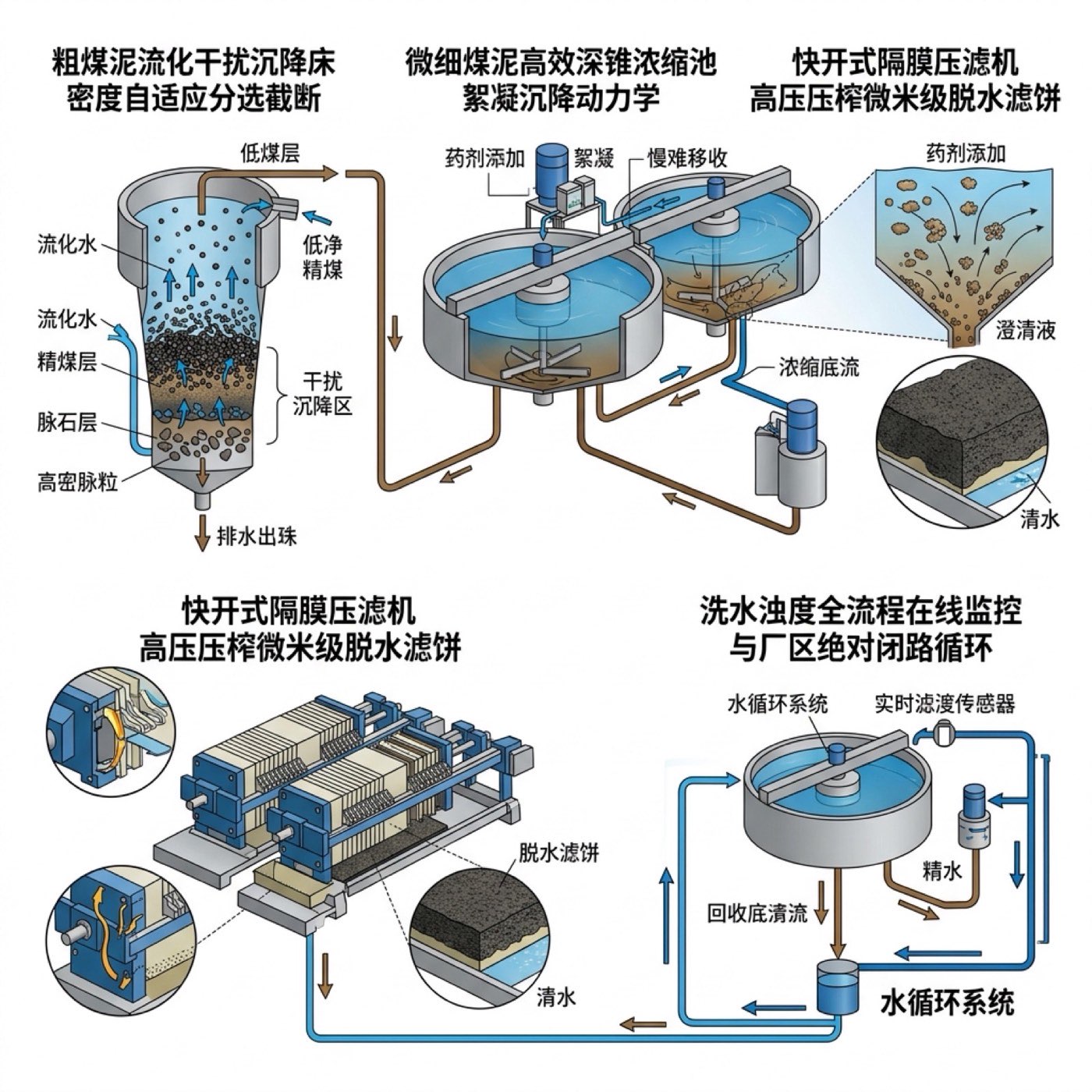

• 高灰矸石沉底受控排放： 而那些夹杂在煤泥中的高密度脉石、矸石颗粒（密度 $>1.80 ext{ g/cm}^3$），比床层密度大得多，强力克服上升水流阻力，穿透沸腾床沉入柱体最底部的锥体。底部的锥阀在智能 PID 密度计控制下精准开闭，将高灰矸石规律排出，如图2工艺流程所示。

1.2 选煤厂洗水系统四阶段水质健康状态速查表

二、 核心装备选型与微细泥深锥高效浓缩系统配置

2.1 智能 TBS 分选柱与深锥浓缩机选型关键配置

要实现粗煤泥的“精分”与细泥水的“速清”，关键装备的选型必须遵循大处理量与耐磨防腐标准：

• 智能 TBS 干扰床分选机主机： 选用内径 $\Phi 2.4\sim 3.6 ext{ m}$ 的高精度 TBS 分选柱，配备耐磨超高分子聚乙烯内衬。顶部配置环形锯齿状自流溢流堰，底部布置矩阵式微孔水化水板（孔径 $\Phi 3 ext{ mm}$，间距 $25 ext{ mm}$）；
• 动态床层密度智能传感器： 在柱体中部安装双法兰差压高精度变送器（精度 $\pm 0.001 ext{ g/cm}^3$），实时将床层密度反馈至 PLC，驱动底部重型陶瓷衬里气动锥阀实施毫秒级调节；
• 高效深锥浓缩池（耙式/无耙高效浓缩机）： 选用池深高达 $8\sim 12 ext{ 米}$、锥角达到 $45^\circ \sim 60^\circ$ 的深锥浓缩机。深锥底部的巨大静水压力（达到 $0.15 ext{ MPa}$）对沉降泥层产生强大的“自重压密效应”，使得底流浓度自发提浓至 $500 ext{ g/L}$ 以上；
• 自适应双药剂精准溶解加药系统： 配置数控智能加药装置，先添加阳离子微分子凝聚剂（聚合氯化铝 PAC，压缩胶体双电层），中和微细泥表面负电荷；随后在入料管道混合点添加高分子超长链阴离子聚丙烯酰胺（PAM，分子量 1200 万~1600 万），利用大分子桥联作用将脱稳泥砂瞬间网捕凝结成大如黄豆的絮团，沉降速度飙升数十倍。

2.2 快开式隔膜高压压滤机“进料-压榨-风吹-拉板”四步全自动时序

高效隔膜压滤机是彻底实现煤泥“干化变饼”的终端守门人：

1. 第一步：大排量快速高压入料（充仓初脱水）。 大流量隔膜入料泵将浓缩池底流高浓煤泥浆以 0.8MPa 压力快速注入滤室。滤液穿过滤布迅速从水嘴排出，固体颗粒在滤布表面形成初级滤饼层（耗时 6~8 分钟）；
2. 第二步：高压水/高压风二次强力压榨（核心降水）。 停止入料泵，向特制中空隔膜滤板内部强行注入 $1.6\sim 2.5 ext{ MPa}$ 超高压清水或压缩空气。膨胀的隔膜像千斤顶一样对滤室内的煤饼进行全断面强力高压压榨，硬生生把煤颗粒间隙深处残留的毛细水分挤压榨出（耗时 4~6 分钟）；
3. 第三步：穿流反吹与滤芯风吹干燥（吹风清道）。 引入 0.6MPa 干燥压缩空气，顺着滤饼中心孔进行逆向与正向穿流风吹，带走中心流道积水并彻底将滤布表面的细泥剥离；
4. 第四步：液压快速联动分组拉板卸饼（秒级卸落）。 液压油缸快速退回，多块滤板在链条联动机构牵引下呈“手风琴式”瞬间多块同时拉开，一块块整齐、干燥、表面坚挺的煤泥饼自发平整脱落掉入下方刮板机输送外运，全过程全自动运行，无需人工手拿铲刀费力清刮。

三、 一线工艺采样、洗水浊度标定与加药量平衡规程

3.1 现场洗水闭路循环关键参数实操测定三标准

选煤车间操作手绝不能凭眼睛“看水色猜灰分”，必须严格执行标准化定时采样化验：

• TBS 精煤与尾矿快灰实测： 主操手每两小时在 TBS 溢流槽与底流排料口各取一次代表性样桶，在车间微波快速测灰仪上化验灰分。精煤灰分必须严格落在 $10.0\% \pm 0.5\%$ 合格带内。若灰分偏低（如 8.5%），说明分选密度偏小造成跑煤，应微增尾矿阀开度或减少流化水；若灰分超标（如 12%），说明分选密度过高跑高灰细泥，需立即降低床层密度给定值；
• 浓缩池溢流水浊度与沉降比实验： 巡检工每班用 1000ml 量筒取入料煤浆，滴加工作液 PAM 进行搅拌沉降比试验。絮团必须在 30 秒内沉降过半，上清液在 60 秒内必须清澈见底，量筒底浊度用便携浊度仪测定必须小于 $50 ext{ NTU}$；
• 压滤滤饼水分快速烘干复核： 每班从压滤机掉落的煤饼上中下不同部位各取 500g 样品，置于恒温干燥箱进行全水分（Mt）测定，水分必须刚性控制在 $18\% \sim 22\%$ 区间，严禁水分超过 25% 的湿泥装车外运，杜绝道路污染与客户扣称罚款。

四、 现场常见洗选事故、翻花糊网根因排查与应急预案

4.1 煤泥水与压滤脱水系统常见故障排查表

4.2 浓缩池遭遇“极限恶性黑水溃坝”五步应急恢复法

[第一步：源头节流] 中控调度室立即下令主厂房原煤给煤机变频降速 50%，暂停高灰煤泥水向浓缩池的集中输送
       ↓
[第二步：切换事故池] 迅速扳动分流气动闸阀，将溢流超标黑水有序切入厂区地下大型事故备用沉淀池，严防黑水窜入精煤重介系统
       ↓
[第三步：双倍强化加药] 启动双药剂应急喷射泵，以平时 2.5 倍浓度向深锥浓缩池中心入料井喷注高活性阳离子凝聚剂与长链絮凝剂
       ↓
[第四步：多台压滤联排] 压滤车间开启全部备用高压隔膜压滤机，全开底流加压泵，强行将高浓泥浆快速抽离深锥池化解翻花压力
       ↓
[第五步：水质达标回切] 当便携浊度仪实测溢流水浊度降至 45NTU 以下、泥水沉降界面清晰稳定在水面 1.5 米以下后，恢复全厂满载洗选

五、 真实工程落地账本与经济/环保效益复盘

5.1 山西长治大型炼焦煤选煤厂粗微煤泥全流程改造对账

山西长治某设计年入洗能力 600 万吨的大型炼焦煤选煤厂，原设计粗煤泥采用高频筛配合水力旋流器进行简单回收，细泥水采用传统平流浓缩池与厢式压滤机处理。由于煤质逐渐变劣变黏，长期存在“精煤灰分忽高忽低、洗水常年发黑跑泥、压滤机拉板如同拔河、月度常遭环保罚款”的心腹大患。该厂全面实施中矿天智“智能 TBS+深锥浓缩+快开式隔膜压滤全闭路成套改造”。

实施全流程改造一年后的核心对比审计对账数据如下表所示：

5.2 投资回报与年度直接增效综合核算

全厂新增 2 台 $\Phi 3.0 ext{ m}$ 智能 TBS 干扰床系统、1 座 $\Phi 15 ext{ m}$ 深锥高效浓缩机与 4 台 $500 ext{ m}^2$ 隔膜快开压滤机，成套设备、自动化加药系统及土建总投资为 2450 万元：

• 精煤增产直接现金流收益： 全厂精煤产率提升 3.6%，年多产出优质炼焦精煤 21.6 万吨。扣除洗选与原煤成本后，每吨炼焦精煤净利润按 350 元保守测算，年化新增毛利高达 7560 万元；
• 免除环保处罚与水资源循环效益： 每年节约新鲜补加清水 45 万立方米（年省水费与排污费 320 万元），彻底打消了因黑水外溢被环保挂黄牌停产整改的重大合规风险；
• 综合静态投资回收期仅为 3.9 个月，实现了震惊集团内部的极致投资回报奇迹。

六、 总结与落地自查台账清单

6.1 选煤厂洗水闭路循环与煤泥分选自查 Checklist

• TBS 床层密度传感器标定： 密度变送器是否每月进行一次静态水压标定，导压管微型冲洗水是否保持常开防堵塞。
• 微孔流化水板平整通畅： 检修期进入 TBS 柱体内，检查微孔板有无变形下翘，喷嘴小孔堵塞率严禁超过 5%。
• 深锥浓缩池自适应加药联动： 加药流量计与入料浊度、浓度传感器是否接入 PLC 闭环前馈控制，严禁工人凭感觉人工手摇加药。
• 隔膜压滤机高压水站安全阀： 隔膜压榨水站超高压溢流阀是否刚性整定在 $2.0 ext{ MPa}$，高压软管有无老化破损磨损。
• 滤布高压反冲洗效果核验： 快开压滤机是否每压滤 20 批次自动触发一次高压行车洗布程序，洗布喷嘴是否正对滤布凹槽。
• 闭路循环指标全天候台账： 化验室每 2 小时测定并公布一次循环洗水浓度与浊度，确保洗水闭路循环等级稳定保持在一级。

---
