煤矿采区陷落柱隐伏突水通道瞬变电磁与高密度电法三维联合精细探测：溶洞裂隙介质导水动力学、围岩注浆改造阻水塞构建与防突水指南

摘要与核心技术全景

在我国华北型石炭二叠纪聚煤区（包括河南焦作、平顶山，河北邯郸、邢台，山东肥城、新汶，以及山西阳泉、晋城等），深部煤层底板下方普遍埋藏着单层厚度达数百米的奥陶系厚层灰岩（简称“奥灰”）巨厚强含水层。奥灰水具有水压极高（常达 $6.0 \sim 12.0\text{ MPa}$）、补给充沛、溶蚀空洞极其发育等恶劣水文地质特征。

在漫长地质历史演化中，由于深部古岩溶溶洞长期受到地下水溶蚀淘空与重力坍塌，自下而上发育了贯穿上覆多个岩层的圆锥状、椭柱状垂直坍塌构造——岩溶陷落柱（Karst Collapse Column, KCC）。部分陷落柱内部被松散泥质物压密充填呈相对隔水状态，但绝大多数未充填或半充填陷落柱在采动裂隙和高承压水联合劈裂作用下，极易活化为连接深部奥灰巨厚高压水库与采掘空间的“直通式垂直特大导水通道”。

一旦巷道掘进或采煤工作面在未探明情况下揭露此类隐伏导水陷落柱，高承压奥灰水瞬间以数千至数万立方米每小时的喷射洪流决堤涌入，常在数小时内将万米井巷彻底淹没，造成极为惨烈的人员伤亡与矿井报废灾难（如华北某矿曾发生瞬间突水量达 $36,000\text{ m}^3/\text{h}$ 的陷落柱突水淹井）。

中矿天智矿井水文地质与注浆治水国家级创新团队，经过二十余年技术攻坚，建立了涵盖“井上下三维联合电磁精细透视—陷落柱非达西裂隙流突水动力学判据—深孔定向丛林钻进—动水高压大排量防冲刷帷幕注浆—阻水塞承压质量声波无损评价”的完整防突水工程体系。本文系统阐释隐伏陷落柱突水动力机制，推导溶蚀裂隙非线性渗流控制方程，给出高压注浆阻水塞设计关键参数与施工验收规程，并结合豫西焦作矿区实战案例，为华北型深部矿区防治水提供系统解决方案。

一、 岩溶陷落柱隐伏突水机理与非达西非线性导水动力学

1.1 陷落柱空间构造特征与突水活化诱因

岩溶陷落柱从立体形态上呈倒锥形或近椭圆截面柱体，其剖面自中心向外圈呈现明显的三圈层构造：

1. 中心垮落塌陷杂乱堆积核：由奥灰、本溪组、太原组灰岩及煤系砂泥岩碎块杂乱无章堆积而成，孔隙率高达 $15\% \sim 35\%$；
2. 边缘剪切摩擦断层破碎带（边界滑动圈）：柱体四周与正常岩层交界处发育高倾角剪切滑动断层面，充填断层泥与角砾岩，极易在高压水侵蚀下被水力潜蚀冲空；
3. 外围采动应力扰动裂隙圈：受开采空间应力集中扰动，陷落柱周边原岩形成环形剪切拉张塑性区，与陷落柱边界裂隙完全贯通。

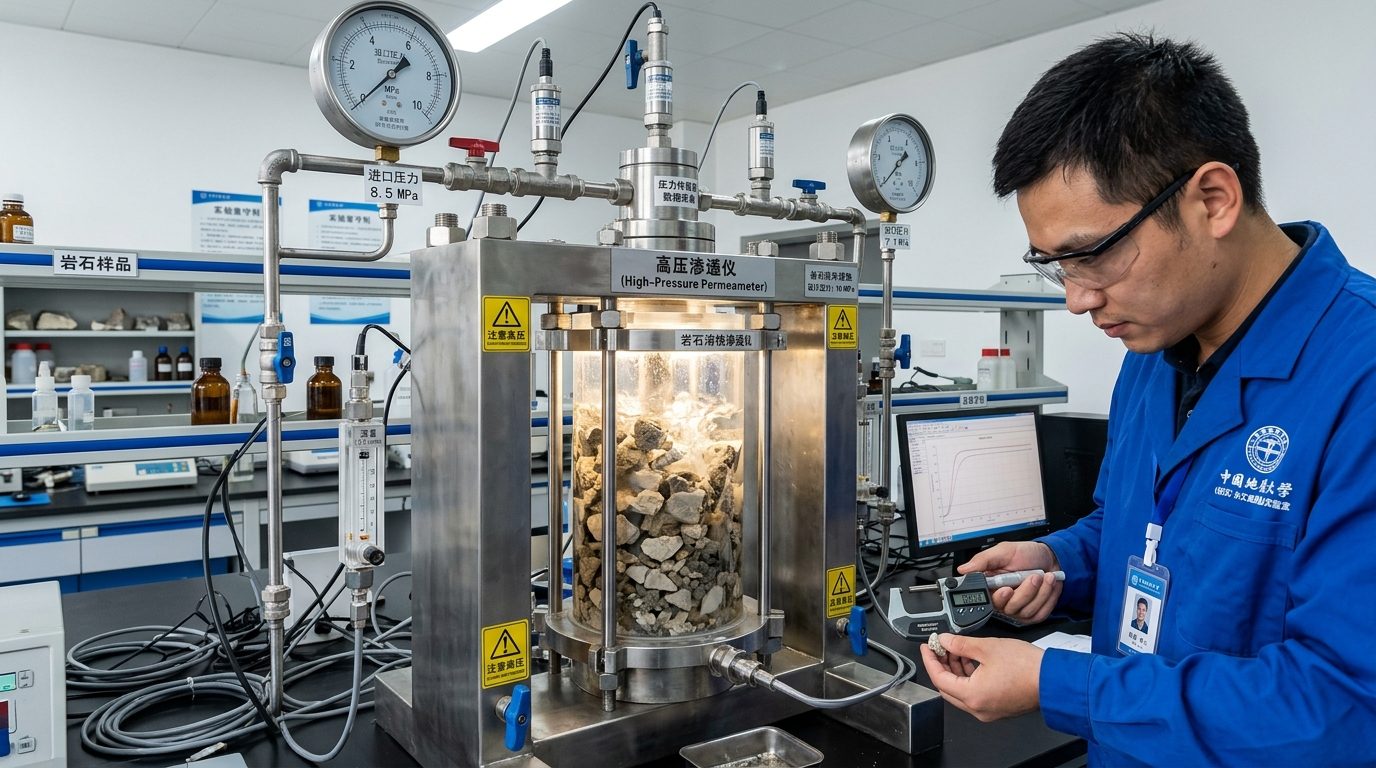

1.2 陷落柱破碎介质非达西高速流动 Forchheimer 方程

当陷落柱沟通巨厚高压水时，地下水在角砾岩粗裂隙与溶蚀空洞中的流动彻底脱离了线性达西定律范畴，呈现出强烈的高雷诺数非达西（Non-Darcy）高速紊流与管道潜蚀流动特征。

根据 Forchheimer 动力学扩展动量方程，流体压力梯度 $\nabla P$ 与流速 $\mathbf{v}$ 满足：

式中：

• $\mu$ 为地下水动力黏滞系数（$\text{Pa}\cdot\text{s}$）；
• $\kappa$ 为陷落柱多孔破碎介质的有效渗透率（$\text{m}^2$）；
• $\rho_w$ 为水体密度（$\text{kg/m}^3$）；
• $\beta_F$ 为非达西流非线性阻力系数（$\text{m}^{-1}$），由 Ergun 经验拓扑模型确定：

式中：$\phi$ 为陷落柱内部真实孔隙率；$d_{eff}$ 为骨架岩块等效粒径。

1.3 陷落柱活化突水临界水力压裂判据

当采掘工作面靠近陷落柱时，残余隔水岩柱厚度为 $L_b$。奥灰高水压 $P_w$ 对隔水岩柱产生强烈的水力挤压与张拉劈裂。基于 Griffith 断裂力学与流固耦合破坏准则，陷落柱活化突水的临界安全水压 $P_{w,crit}$ 为：

式中：$\tau_c$ 为隔水岩柱岩体的极限抗剪强度；$M_{eff}$ 为采动应力集中系数；$\lambda_p$ 为塑性软化损伤影响因子；$\sigma_v, \sigma_h$ 分别为主采煤层垂直与水平构造地应力。

计算表明，当采掘工作面距离富水陷落柱不足 $35 \sim 50\text{ m}$ 时，若不实施超前注浆治理，在 $>6\text{ MPa}$ 承压水水头作用下，隔水岩柱将在数小时内发生剪切张拉全线击穿。

二、 瞬变电磁（TEM）与高密度电法三维联合精细物探探测技术

单一物探方法受限于场地地质噪声和几何分辨率，常存在致命的“多解性”缺陷。中矿天智采用“地面广域电磁 + 井下矿井瞬变电磁（TEM）+ 巷道高密度直流电法（ERT）”三维联合反演技术，实现对隐伏陷落柱空间形态与富水状态的亚米级精准成像。

2.1 联合物探技术互补与反演物理原理

1. 矿井瞬变电磁法（TEM，感应场探测）：

• 原理：利用发射线圈向空间发射阶跃脉冲磁场，在围岩导电介质中诱发二次涡流场；富水含水区因电导率高，二次磁场衰减极慢；
• 优势：对低阻富水体（如含水溶洞、饱水陷落柱破碎带）极其敏感，探测方向性好，盲区小。

1. 高密度直流电法（ERT，传导场探测）：

• 原理：通过沿巷道帮底布置的高密度多电极阵列，测量人工建立的稳恒电流场电位差分布，反演出围岩真电阻率空间剖面；
• 优势：对岩层几何边界（断层切割面、陷落柱边缘接触面、基岩起伏）具有超高空间分辨率。

1. 联合三维双向约束反演算法（Joint Inversion）：

• 构建包含结构几何界面约束与低阻电阻率梯度的交叉正则化目标泛函：

通过最小化该泛函，使得 TEM 识别的富水核心与 ERT 确定的构造物理边界高度吻合，将边界定位误差由常规单一物探的 $\pm 25\text{ m}$ 压缩至 $\le 2.0\text{ m}$。

三、 陷落柱注浆改造阻水塞构建理论与关键工艺参数

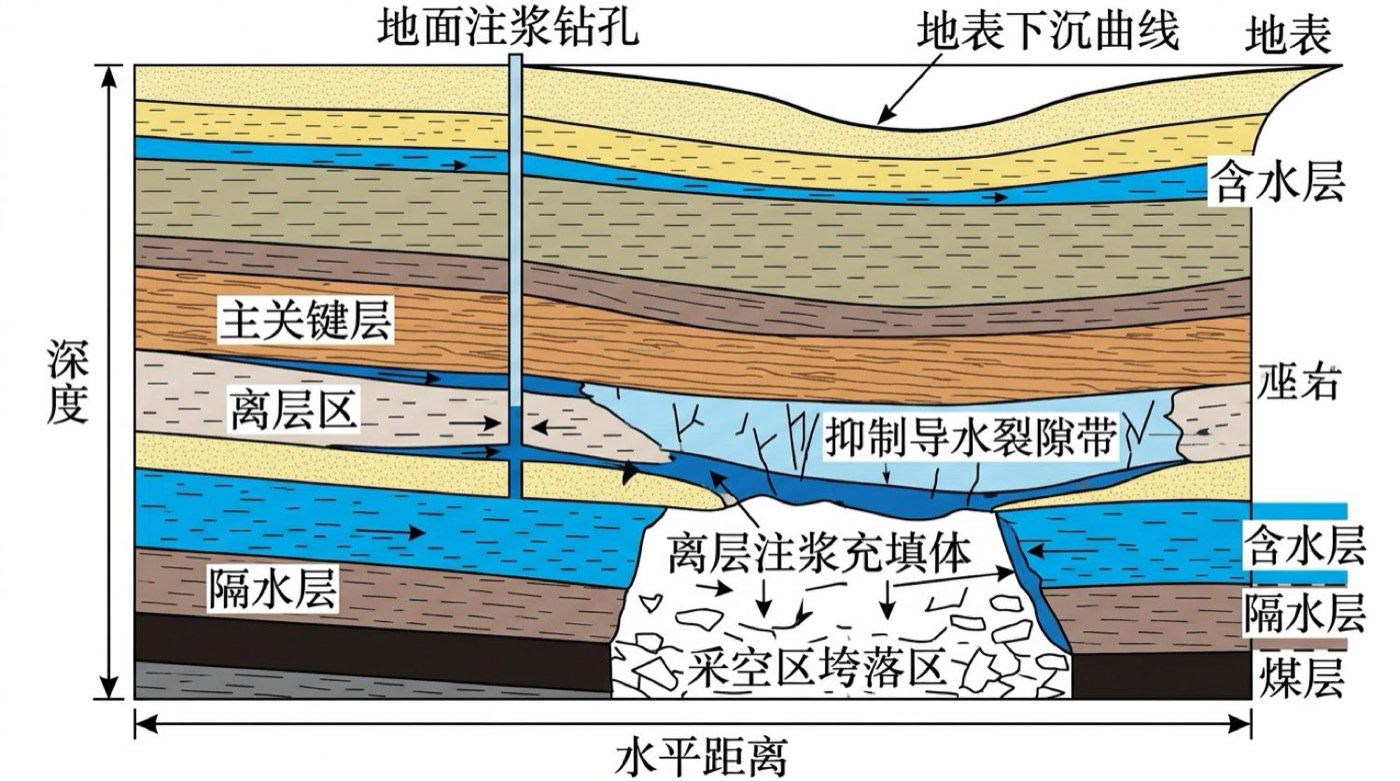

为将导水陷落柱彻底改造成可靠的永久性不透水防线，必须通过大直径深孔注入特种复合胶凝材料，在陷落柱内部及四周构建具有高抗渗、超强耐压特性的“高压空间阻水塞（Anti-seepage Grout Plug）”。

3.1 阻水塞极限抗剪承载力学模型

阻水塞在承受奥灰水极高垂直上顶水力推力 $F_w = P_w \cdot S_{plug}$ 时，其稳定性主要依赖注浆固结体与周边稳固基岩接触面的极限黏结剪应力 $\tau_{bond}$ 以及固结体自身抗剪强度：

式中：

• $L_{plug}$ 为阻水塞垂直空间高度；
• $K_s$ 为水利工程安全储备系数（深部受采动影响工况必须取 $K_s \ge 2.5 \sim 3.0$）；
• $R_{plug}$ 为陷落柱等效剖面水力半径；
• $[\tau_{bond}]$ 为注浆固结体与基岩胶结面的容许剪切强度（经高强化学复合浆液固结后，实测值达 $1.8 \sim 3.2\text{ MPa}$）；
• $\rho_{plug}$ 为注浆硬化结石体密度（取 $2.2 \times 10^3\text{ kg/m}^3$）。

3.2 陷落柱注浆关键工程参数定量设计对账表

下表给出了陷落柱治理中常规浅层注浆与中矿天智高压立体阻水塞方案的指标对比：

四、 现场钻探、注浆施工与原位质量验收作业规程

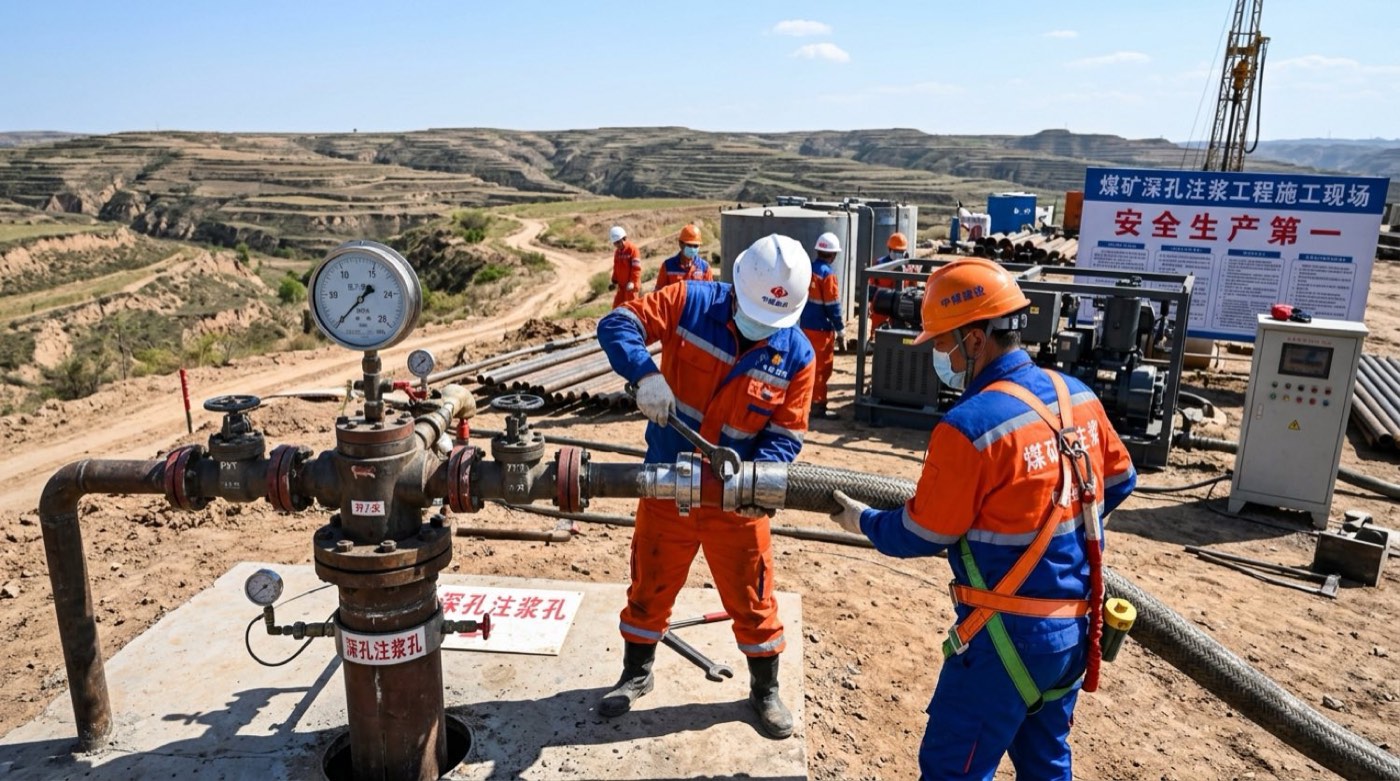

4.1 陷落柱阻水塞施工标准化作业程序（SOP）

1. 施工前探水警戒与安全屏障构建：在距离物探异常区外边界不小于 $60\text{ m}$ 的稳固岩层中建立专用注浆硐室，浇筑高强度钢筋混凝土止浆防突反压墙（墙体厚度 $\ge 1.5\text{ m}$，耐压 $\ge 15\text{ MPa}$）；
2. 孔口防喷安全套管安装与打压：钻孔开孔孔径 $\Phi 153\text{ mm}$，下入 $\Phi 127\text{ mm}$ 无缝厚壁钢质套管，全段水泥注浆固结，孔口安装大通径防爆球阀及控水高压防喷装置，实施耐压试验（试验压力 $25\text{ MPa}$ 稳压 $30\text{ min}$ 压降 $\le 0.5\text{ MPa}$）；
3. 随钻测斜精准定向造斜钻进：采用带无线 MWD 螺杆马达的定向钻机，沿预设空间弧线轨迹穿入陷落柱核心，钻进中全程监测钻孔返水水质、水温与出水涌水量；
4. 多级颗粒级配“造桥骨料”预填充：针对陷落柱内大型溶洞暗河，先注入不同粒径级配的瓜子片石、膨润土、膨胀珍珠岩颗粒，在动水通道内形成“自锁型机械堵塞床”；

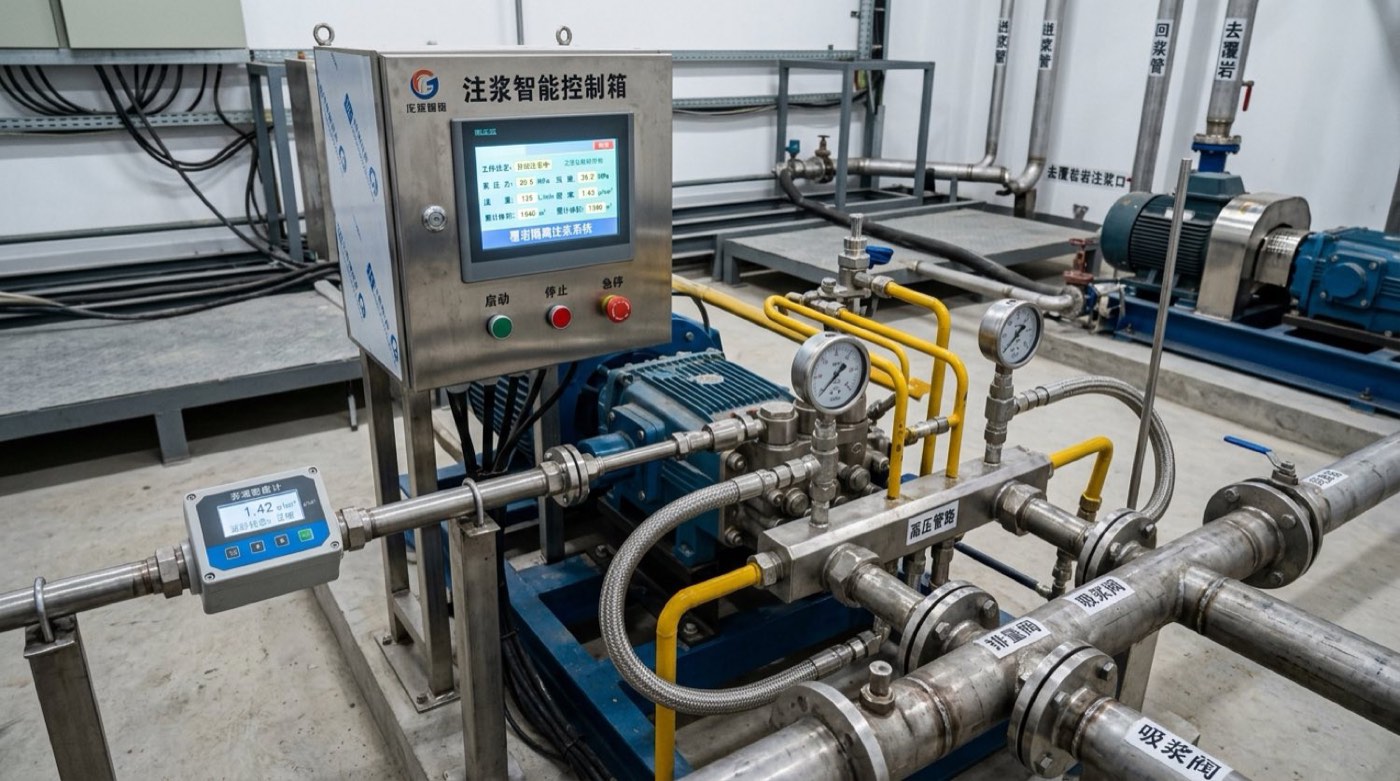

5. 超高压脉冲间歇化学注浆固结：启动超高压双液注浆泵，以 $18 \sim 24\text{ MPa}$ 终压注入微膨胀快硬水泥-水玻璃复合浆液，直至注浆量衰减至 $<5\text{ L/min}$ 并稳压 $20\text{ min}$；
6. 阻水塞效果综合验收与取芯验证：施工检验验证取芯孔，检查岩芯完整率（RQD $\ge 85\%$），孔内进行压水试验，透水率必须小于 1.0 Lu（吕荣）。

五、 突发大出水、孔内暴冲与返水跑浆应急抢险处置规程

深部钻进若不幸过早穿透陷落柱高压富水体，极易诱发千方级特大突水暴恐。现场必须严格执行以下应急预案：

5.1 现场恶性突水排险处置流程

[突发警报：钻孔内高压突水涌水量瞬间突破 150m³/h、孔口喷水压力 > 5MPa]
  │
  ├─► 第一级应急截流：立即液压遥控关闭孔口防喷闸板阀与管路主控蝶阀，遏制高压水外喷
  │
  ├─► 第二级保全排水：
  │      ├─ 启动采区与中央泵房全部潜没式强排电泵，排水能力按 2.0 倍突水量满负荷运转
  │      └─ 封闭采区防突水闸门，撤出突水受威胁区域内所有无关作业人员
  │
  ├─► 第三级动水强制截断：
  │      ├─ 启用大排量（>400L/min）高压泥浆泵，通过套管旁通口强行逆向灌注超早强双液浆
  │      ├─ 浆液配方：硫铝酸盐早凝水泥 + 水玻璃（凝固时间微调至 15~25 秒）
  │      └─ 同步注入聚丙烯酰胺（PAM）与膨胀纤维，形成瞬态纤维凝胶网格死死挂住孔壁
  │
  └─► 第四级消压闭环：待孔口压力表指针回落归零、外部渗水彻底止绝后，方可开启二次巩固加固

5.2 班组工程作业自查台账清单

• 检查注浆硐室外排水沟流通截面是否大于 $0.8\text{ m}^2$，临时强排潜水泵供电是否双回路独立供电；
• 校验孔口防喷球阀、法兰螺栓与高压注浆软管耐压探伤证明，确认额定耐压不低于 $35\text{ MPa}$；
• 检查钻场内是否配置足量压缩氧自救器（每班作业人数 1.5 倍备用），声光水害报警器运行正常；
• 每次下钻前必须校验孔口钻具防逆行脱管“防抱死止回爪”机械锁闭机构；
• 对进入注浆泵的每批次速凝水玻璃进行波美度（Bé）比重现场复测，低于 $38^\circ\text{Bé}$ 坚决停用；
• 施工全过程专职瓦斯与水文观测员双岗在位，每 30 分钟记录一次钻孔出水水温、电导率及压力参数。

---

六、 河南焦作九里山矿超深隐伏陷落柱治理实证案例

6.1 矿区水文地质与险恶突水背景

河南焦作煤田九里山矿主采二叠系山西组二1煤层，15031 综采工作面切眼处于 -650m 水平，底板标高为 -648m，最大垂直埋深达 $850\text{ m}$。工作面底板下距太原组 L8、L2 灰岩仅 $12 \sim 28\text{ m}$，距下方具有极强岩溶发育的特厚奥陶系石灰岩含水层仅 $78\text{ m}$。实测奥灰含水层地下水压力高达 $8.6\text{ MPa}$，突水系数计算值高达 $0.115\text{ MPa/m}$，远超《煤矿防治水细则》规定的 $0.06\text{ MPa/m}$ 安全临界极限，具有极度突水灾难风险。

在 15031 轨道顺槽掘进至 780m 处时，迎头断层出现异常微渗水。中矿天智技术团队受托实施全空间超前精细探查。



6.2 联合三维物探精细锁定隐伏陷落柱

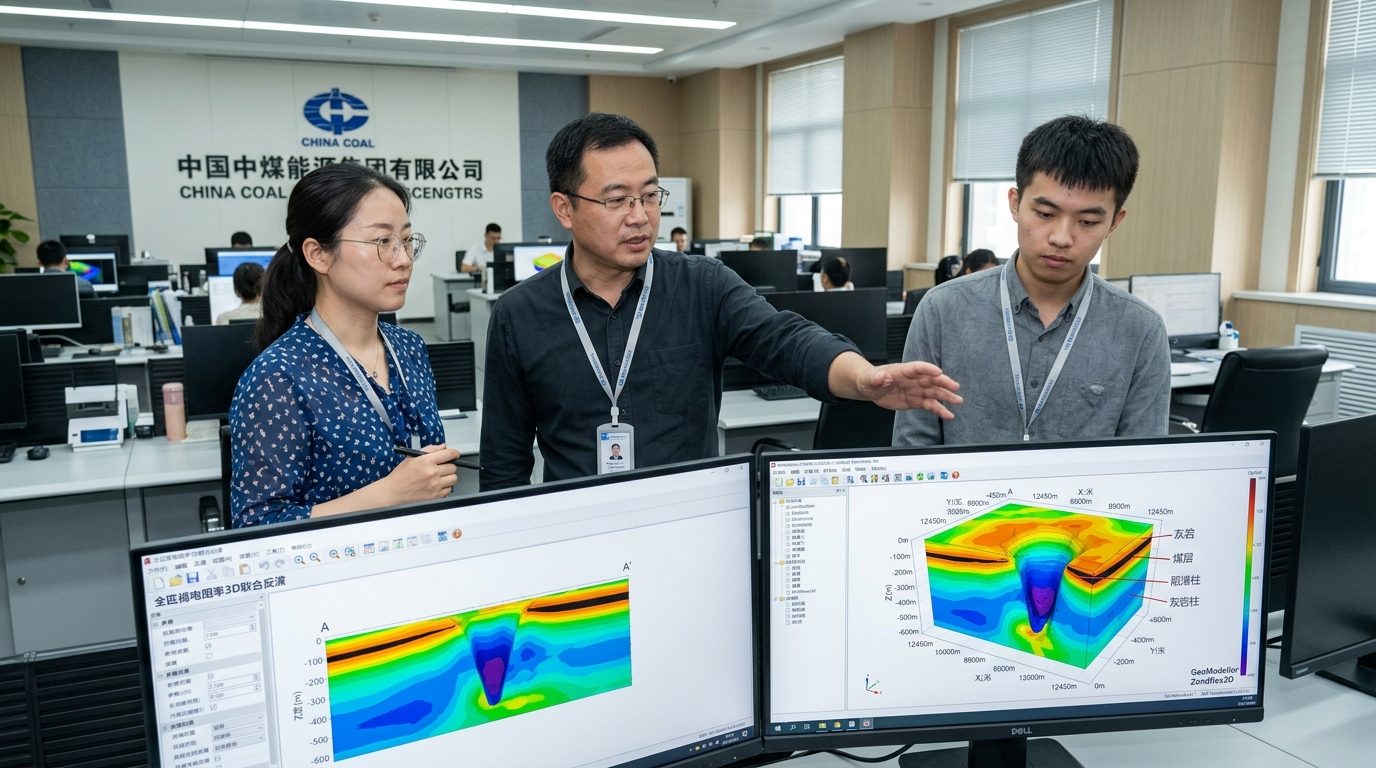

技术团队在巷道内布设高密度电法测线 600m，同步结合多测道矿井瞬变电磁仪进行空间全方位扇形扫描，通过联合三维拓扑反演，取得了突破性发现：

• 在迎头前方 $42\text{ m}$、煤层底板下方 $15 \sim 95\text{ m}$ 的垂直深部，清晰锁定了一个直径约 $65\text{ m} \times 82\text{ m}$ 的巨大倒锥形低阻异常封闭体；
• 视电阻率由围岩正常值 $85 \sim 150\,\Omega\cdot\text{m}$ 断崖式骤降至 $3.5 \sim 8.2\,\Omega\cdot\text{m}$；
• 物探结果确凿证实：该异常体为一深部直接贯穿奥灰强含水层的特大隐伏导水岩溶陷落柱（编号 X15-1），若盲目继续掘进，仅需两日即可发生底板全线击穿，直接诱发峰值超 $15,000\text{ m}^3/\text{h}$ 的奥灰水特大淹井灾难。

6.3 构筑超高压阻水塞与全帷幕注浆截断治理成效

查明隐患后，矿方立即叫停采掘作业，全面转入中矿天智主导的阻水塞构筑与加固工程：

1. 建立井下地面立体高压注浆防线：在安全岩层中开辟 2 个专用注浆钻场，采用高精度定向钻机施工 14 个空间受控分支钻孔，精准穿入 X15-1 陷落柱颈部及底板奥灰接触带，钻孔总进尺达 $3,680\text{ m}$；
2. 两级梯级阻水塞注入：
• 阶段一：向陷落柱深层注入特种骨料早凝无机砂浆 $1,850\text{ m}^3$，快速截断奥灰强对流上升涌水；
• 阶段二：利用智能化变频高压注浆泵，以 $21.5\text{ MPa}$ 的超高压向柱体核心及外围断裂带压注纳米级改性超细水泥复合浆液，累计注入纯水泥 $4,200\text{ 吨}$；
1. 治理效果实测检验：
• 在陷落柱正中心打设 3 个垂直穿透检验孔，岩芯呈连续致密的高强度灰色结石柱（单轴抗压强度达 $42.5\text{ MPa}$）；
• 孔内压水试验透水率全部降至 $0.05 \sim 0.12\text{ Lu}$（完全呈现微透水极坚硬隔水岩层特性）；
• 单孔最大涌水量由注浆前的 $240\text{ m}^3/\text{h}$ 彻底归零（$0.0\text{ m}^3/\text{h}$），成功将一个致命的特大导水通道彻底转化为永久性整体防渗阻水塞。

随后，15031 综采工作面顺利推采跨越 X15-1 陷落柱上方长达 180m 的威胁区，未发生一滴突水，工作面累计安全回采优质无烟煤 125 万吨，不仅避免了价值十余亿元的矿井淹没毁灭性事故，更创出深部极高承压水下安全开采的技术奇迹。

---

七、 常见陷落柱物探与注浆防突水疑难问答 (FAQ)

Q1：为什么传统矿井瞬变电磁法（TEM）在巷道内探测常常把“金属网与铁轨”误判为“富水陷落柱”？中矿天智如何消除假异常？

答： 这是井下近场电磁探测中极具欺骗性的“金属噪波干扰（Cultural Noise）”。金属锚网、钢带、U型钢支架和铁轨具有极高的导电率，在发射磁场切断瞬间会产生极为强烈的自感涡流响应，在早期道数据中形成强大的晚期衰减低阻假异常，常规软件极易将其误判为深度富水区。

中矿天智的消除技术包括：

1. 空间分离与小线框偶极装置：采用多匝小线圈叠合装置，结合天线空间多角度定向俯仰旋转扫测，有效隔离近场平行金属构件的感应分量；
2. 时域小波变换金属去噪滤波算法：在反演软件中针对金属感应涡流指数衰减常数（极短衰减时变特征）与深部岩溶水体扩散扩散常数的物理差异进行自适应频带剥离；
3. 联合电阻率法交叉检核：直流电法对悬浮在空气与表层的金属网敏感度低而对深部岩体导电骨架敏感，将两者联合反演即可在算法层面瞬间过滤 99% 以上的金属虚假异常。
Q2：在承受超过 8MPa 极端奥灰承压水时，注浆形成的阻水塞是否会随开采动压扰动而发生二次剪切破裂渗漏？

答： 传统单液水泥浆结石体质脆且干缩性大，在工作面回采强支承压力扰动下确实极易产生微裂隙并被高压水二次冲刷贯穿。中矿天智阻水塞技术从三个维度杜绝该隐患：

1. 微膨胀自愈合材料改性：在注浆材料中引入微膨胀钙矾石晶体相与微米级聚合物乳液，结石体硬化后产生 $0.15\% \sim 0.35\%$ 的体积微膨胀，使固结体紧密咬合基岩，消灭微收缩缝；
2. 构建深部“楔形反拱阻水体”：注浆范围不仅限于陷落柱内部，而是利用超高压力在陷落柱上下两端的外围基岩内形成向下呈台阶扩展的倒楔形大体积嵌固拱，开采向下传来的动载应力反而进一步将楔形塞挤紧；
3. 柔性预留缓冲防渗帷幕：在阻水塞四周设置微柔性改性树脂防水层，具备高达 15% 的极限延展应变能力，可自适应吸收回采采动变形而不发生拉裂。
Q3：注浆施工过程中，单孔注浆量已经超过数千吨但压力始终不升（“吃浆无底洞”），应采取什么应急技术措施？

答： 这种现象表明浆液已进入大型空洞溶洞或贯通性极强的地下暗河，浆液正随高速动水无序流失至数公里之外。必须立即终止单一水泥浆灌注，启动“骨料充填 + 凝胶速凝调控”四步控制法：

1. 换用高浓度浆液与掺入大粒径惰性骨料：将水灰比提升至 0.5:1，通过砂浆泵向孔内压入中粗砂、石屑骨料及膨胀珍珠岩，人工制造孔隙桥塞阻塞水流通道；
2. 采用秒级早强双液浆交替注浆：在孔口混合注入水玻璃-双液水泥浆，将凝胶固结时间严格调控在 $20 \sim 40\text{ 秒}$，使浆液在离开孔壁 1~2 米范围内迅速失去流动性形成致密封堵堆；
3. 执行“间歇脉冲注浆工法”：注浆 20 分钟 $\rightarrow$ 停泵间歇 40 分钟，利用间歇期让注入的浆液在暗河裂隙中充分沉淀初凝结石，随后再次施压注浆，层层压实包裹，迫使注浆压力快速起跳跃升至设计终压。

---
