适用读者： 煤矿矿长、总工程师、生产科长、通风与防暑降温科科长、充填制浆站站长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司高级销售经理｜中国矿业大学技术支持
一、 深部开采高地温环境对常规充填材料的破坏性灾难
随着我国中东部老牌矿区（如山东新巨龙、巨野矿区，安徽两淮矿区）以及西部深部开采矿井的开采深度迈入 1000米 乃至 1500米 大关，地应力、地温与高水压三高灾害日益凸显。在这其中，高地温灾害（原岩温度达 $50^\circ\text{C} \sim 65^\circ\text{C}$）对综采工作面的安全作业和围岩稳定性构成了极其严重的威胁。
常规的矸石-水泥胶结充填体作为围岩承载和减沉防冲的主力结构，在高地温环境下服役时，矿方总工程师面临着充填体力学强度性能与流变输送特性双重衰变的致命灾难：
- 水化热与原岩地温叠合，诱发材料高温热应力龟裂（强度衰减）：常规硅酸盐水泥水化反应是强烈的放热过程。当料浆注入深部高地温采空区后，水化放热温升与高温原岩叠加，使充填体内部中心温度瞬间飙升至 80^\\circ\\text{C} 以上。剧烈的内外温差导致充填体内部产生巨大的热应力，引起材料微观开裂，使 28天 及 90天 后期抗压强度相比常温养护骤降 45% 以上，丧失了对顶板长期承载的安全余量。
- 高温环境下浆体水化凝结速度失控，引发千米竖井堵管爆管：浆体在地面制备时的温度可能为 20^\\circ\\text{C}，但在流经千米深井的高温管网（管壁受高温原岩烘烤）时，热传导使浆液流变特性发生突变。阿伦尼乌斯效应导致浆体水化速度呈指数级加快，粘度骤增，浆体在管道中“未注先凝”，产生管路沉浆并最终导致管道完全堵塞锁死。
- 高温水化晶体形貌粗化，导致材料渗透率升高失效：常温下，水泥水化生成的 C-S-H 凝胶是致密微细的。而在 55^\\circ\\text{C} 高温下，水化产物（如钙矾石、针状硅酸钙）快速且粗大地产出，结晶相交织松散，产生了大量富余的水力流动空隙。这使充填体的稳态渗透率增加了 10 倍以上，失去了阻水保水的功能，酸性矿井水易溶蚀析出离子加速材料坍塌。
因此，攻克高地温充填浆体的流动输送控制，研发“低放热、耐高温、缓凝高后期强度”的特殊充填配方，是深部矿井绿色安全开采亟待解决的硬性红线课题。
二、 温度对浆体流变及强度衰变的动力学力学模型
2.1 浆液粘度受温度调控的 Arrhenius 经验模型
高浓度充填浆体在长距离管网中的流动表现为非牛顿流体行为。其剪切流动粘度 \mu 随着浆体热力学绝对温度 T 的升高而发生突变，其规律符合阿伦尼乌斯（Arrhenius）流变动力学模型：
式中：\mu_0 为温度无限大时的基准剪切粘度；E_a 为流动的活化能（J/mol）；R 为摩尔气体常数（8.314\text{ J/(mol}\cdot\text{K)}）；T 为浆体的热力学温度（K）。
根据此模型，当地下深部岩壁烘烤使 T 由 293\text{ K}（20^\circ\text{C}）上升至 328\text{ K}（55^\circ\text{C}）时，流动的内活化阻力会快速衰减，水化粒子碰撞频率翻倍，浆体在剪切流中开始发生凝固反应。因此，在配方中必须加入特定缓凝减水外加剂，提高流动活化能限制门槛 E_a，在变温场中锁定粘度不产生雪崩突变。
2.2 水热耦合放热速度微分方程
大体积深部充填体内任意三维位置的瞬时温度 T_{temp} 随时间演化，可由以下非线性热传导及水化热释放微分方程描述：
式中：\rho 为固结充填体密度；c_p 为其比热容；\lambda 为热导率；Q_{\infty} 为充填浆体的极限总水化放热量（J/m³）；α_{hyd} 为水泥及掺合料的水化反应度。
为了防止内部温差 \\Delta T_{temp} > 25^\circ\text{C} 产生的拉应力破坏充填体，耐温配方设计必须将 Q_{\infty} 降低 50% 以上，并提高材料导热率 \lambda，加快充填区与围岩之间的热交换速度。

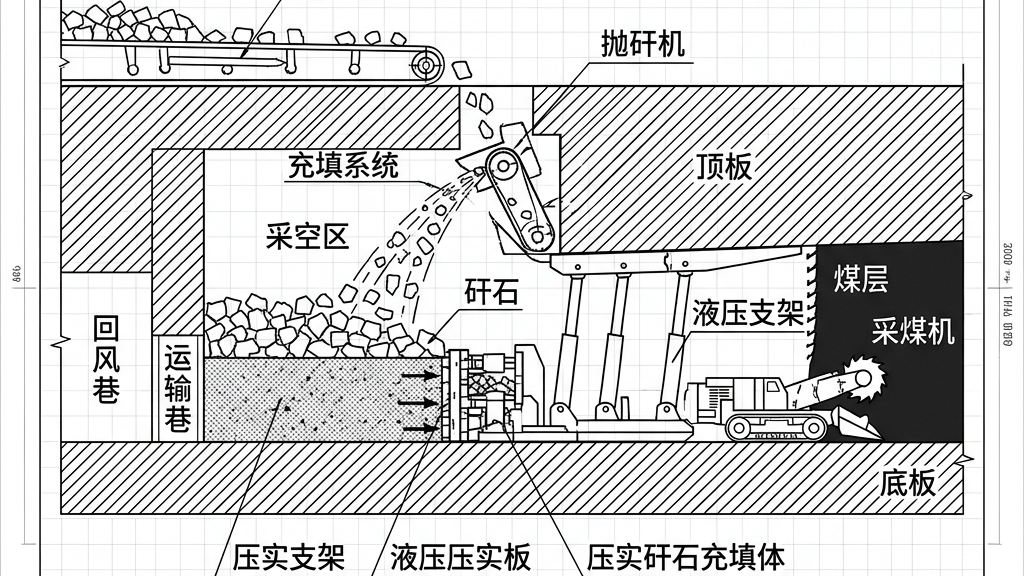

以下为地温测定、高流变低热配料及深部大体积水热平衡控制的工作流：
高地温围岩与水力温度测定
通过深孔温度传感器及水动力温度传感器，测定原岩地温分布（设计地温 $50-60^circ ext{C}$）
高温水化温升动力学标定
测定充填料浆常温与高温环境下的初终凝结时间及三维水化反应放热速率规律
耐温添加剂与复合胶凝材料配比
掺入火山灰活性材料及缓凝减水剂，设计在高温水化下仍有完整晶体网结构的低热配方
千米深井长距离输送压力模拟
应用剪切流变仪配合管流流场计算，模拟高阻力及自重热效应下管网的流动阻力损失
井下高地温养护强度测试
将制备试件置于恒温水化养护室（$55^circ ext{C}$），测定后期抗压强度及抗蠕变特征
长效水热平稳控制综合评价
跟踪测试地下充填体收缩率、变形率与有害重金属离子防沥出特性，完成环保安全交付
从流程步骤可以看出，利用流变仪在线监控温升凝结曲线并动态微调配方，是保障千米深井长距离安全泵送、防止堵管的前提。
三、 高地温充填材料配合比设计与控制对账表
为了对抗高地温下的性能衰变，地测科及制浆站需严格配料并执行耐温极限检测。
3.1 深部高地温充填配合比关键性能控制对账表
| 控制性能参数 | 耐温设计合格线 | 试验检测仪器设备 | 高地温开采结构安全逻辑 |
|---|---|---|---|
| 浆体3d最高水化温升 | \\Delta T_{max} \≤ 25^\\circ\\text{C} | 大体积混凝土绝热温升仪，连续测定 | 降低热应力，防止材料内部产生热裂缝和强度倒退 |
| 千米深井初凝时间 | 8 \\sim 12\\text{ 小时} | 高温高压针入仪，模拟 55^\\circ\\text{C} 环境 | 提供充足的长距离自流泵送时间，绝不发生中途凝结 |
| 管道输送屈服应力 | \τ_0 \≤ 60\\text{ Pa} | 变温同轴圆筒旋转流变仪 | 降低管道摩擦阻力，防止高自重热累积下堵管爆管 |
| 后期抗压强度 | R_{90d} \≥ 13.0\\text{ MPa} | 55^\\circ\\text{C} 养护恒温箱 + 伺服压力机 | 维持深部地压下长期抗蠕变刚度，防止综采顶板下沉 |
| 钙矾石晶相特征 | C-S-H包覆细颗粒钙矾石晶体 | 扫描电镜（SEM）/ X射线衍射仪（XRD） | 微观致密晶体交织，杜绝毛细孔粗化引发的溶蚀 |
| 矸石/粉煤灰掺量 | 占总胶凝材料重 \≥ 80\% | 电子给料皮带称对账单 | 以火山灰固相替代高水化热的普通硅酸盐水泥 |
| 缓凝减水外加剂 | 占胶凝料总重 1.5\\% \\sim 2.5\\% | 精密注药泵计量记录 | 空间位阻与静电排斥双重缓凝，锁水控粘度 |
四、 千米深井高地温注浆输送管网堵管应急处置 SOP
在高地温（$50 \sim 60^\circ\text{C}$）长距离泵送充填中，管路中水的蒸发速率极高，若浆体流速不足或停机时间过长，极易发生高温固化卡泵和管道完全堵塞。必须制定毫秒级联锁应急处置SOP：
SOP 1：管路中途自热凝结（井下压力表突增）
- 触发条件：安装在井下 800米 顺槽处的管道压力变送器压强在 1分钟 内突然从 2.8 MPa 异常跳升至 $≥ 4.5\text{ MPa}$，地面泵车发出超载鸣笛。
- 处置流程：
- 紧急一键倒流：泵手立即开启主泵反泵泵送功能，利用负压将井下处于临界凝结状态的料浆倒吸回井底集浆坑，防止压力继续积聚爆管。
- 气动泄浆排放：远程PLC指令联动打开井下泄浆阀，将高温堵塞段前方的浆液排向井下应急泄水硐室。
- 冰水降温清管：地面泵站切换水源，将预冷至 8^\circ\text{C} 的冰水以大排量（≥ 100\text{ m}^3\text{/h}）强力打入输送管道，物理降低管壁温度，稀释并洗净残留晶核。
- 断管排查更换：若冰水冲洗受阻，维检队用红外探温枪沿管道扫描，管道表面温度异常偏高处（通常超过 50^\circ\text{C}）即为浆体凝固堵点，迅速进行断管更换。
SOP 2：井下充填区浆体水化放热失控自燃（有害气体溢出）
- 触发条件：充填采空区监测探头显示气体中一氧化碳浓度超标，且充填体表面产生微细蒸汽裂缝。
- 处置流程：
- 中控室紧急停注：制浆站中控员停止后续泵送，防止向充填区继续提供高水化热的原料。
- 局部注水冷却：利用已有的注浆管路改注高浓度含有缓凝和吸热组分的化学冷降温液。
- 密闭覆盖降氧：用化学快凝膨胀风帘对充填区进行气密性覆盖，切断因膨胀开裂导致的外部漏风供氧。
- 调整配合比：地面调整配方，掺量 3% 水玻璃和增大粉煤灰占比，生产低水化热胶凝材料继续覆盖。
五、 山东深井高地温灾害治理充填实践
5.1 工程与高地温灾害背景
山东某特深煤矿设计年产 400 万吨，主采煤层埋深达 1020 米，原岩温度高达 54.8^\circ\text{C}，井下空气湿度长期达 90% 以上。
在工作面实施矸石胶结充填减沉开采初期，由于使用的是常规普通硅酸盐水泥（P.O 42.5）配方，浆体在长达 4.2 公里的管道输送（温升累积）中，经常在下井的弯头处由于高温水化过快发生卡堵事故，年均发生堵管 9 次，清管费用高达上千万元。
且采空区充填体由于内部水化热失控（实测内部温度高达 82^\circ\text{C}），在固结 90天 后发生了大面积热裂缝剥落，单轴抗压强度从设计要求的 12.0 MPa 骤降至 6.2 MPa，地表下沉率开始大幅反弹，地测科工作阻力监测警报频频。
5.2 耐温低热充填配方研发升级
矿方总工程师在高校产学研支持下，引进了深井高地温耐温低热充填工艺改造：
- 配方颠覆性重构：完全抛弃常规水泥，利用“超细分级掘进原矸石（占 70%） + 电厂粉煤灰（占 20%） + 钢厂矿渣微粉（占 10%） + 变温流变减水缓凝外加剂”。
- 温度控制边界：在地面安装制冷冰水机组，拌合水温常年控制在 8^\circ\text{C} \sim 12^\circ\text{C}。
- 输送管线优化：井下长距离管线加装防热辐射岩棉保温层，隔绝地温烘烤。
5.3 改造前后流变与强度对账
项目连续运行两年后，材料力学测试中心对各项高频技术参数对账总结如下：
| 对账关键指标 | 配方改造前 (传统水泥) | 配方改造后 (耐温配方) | 改善与安全效益 |
|---|---|---|---|
| 充填体90d抗压强度 | 6.2 MPa (发生脆化衰减) | 13.5 MPa (平稳持续上升) | 承载性能提升 117.7% |
| 水化3d最高绝热温升 | 48.2^\circ\text{C} | 18.5^\circ\text{C} | 水化热危害基本消除 |
| 常温下料浆初凝时间 | 3.5 小时 | 8.8 小时 | 泵送安全裕度提升150% |
| 年因高温凝结堵管事故 | 9 次/年 | 0 次/年 | 管网输送稳定性达100% |
| 充填体内裂缝发育率 | 12.8% (网状开裂) | 0.8% (微观致密无裂缝) | 保水及隔水可靠性大幅增加 |
| 胶结吨材料物料成本 | 65 元/立方 | 38.8 元/立方 | 吨材料胶结成本降低40.3% |
| 井下平均开采作业地温 | 38.5^\circ\text{C} (热害严重) | 31.2^\circ\text{C} (处于人体适宜区) | 充填体吸热起到了局部降温作用 |
微观 XRD 物相检测证实，耐温新配方在井下高地温养护下，由于粉煤灰的后期火山灰效能被地温水化热“正向激发”，二次结晶生成的 C-S-H 凝胶将早期粗大的钙矾石晶体均匀包裹，晶胞排列极其紧密，充填体孔隙率降到了 6.2% 的历史极值，长期抗压强度稳定维持在 13.5 MPa 以上，成功从结构力学和微观水化上攻克了深井地热材料衰变的瓶颈。
六、 高地温充填系统设计可研申报准备资料清单
深部煤矿在申报千米深井地温治理及耐温胶结充填减沉项目时，安全环保与地测科需整理以下基础地质及物性资料：
- [ ] 矿井原岩地温及水温测定报告：包含地温梯度计算书、各标高水平的原岩温度实测记录。
- [ ] 高地温充填浆液长距离阻力计算书：利用流变参数计算千米自流泵送的摩擦压力降、管壁换热系数等指标。
- [ ] 废渣原材料物理化学活性分析：粉煤灰、矿渣颗粒细度筛分及碱性系数评估。
- [ ] 高地温养护恒温试验数据包：不同配合比在设定地温水浴养护下的 3d、7d、28d、90d 强度破坏曲线。
- [ ] 井下通风防暑降温设计方案：结合大体积充填体的散热规律，规划回采切眼的风流风量分配，控制工作面温湿度。
七、 常见问题 FAQ
Q：为什么常规的硅酸盐水泥在高地温下反而比常温下强度增长更慢？
A：准确地说，是“早期强度增长快，后期强度倒退”。因为高温加速了熟料中铝酸三钙（C₃A）的瞬时水化，生成的早期水化产物在水泥颗粒表面快速堆积，阻碍了水分子向水泥内部的继续渗透，导致内部熟料水化不完全；同时，高温下水化生成的晶体多为粗大不均的针状针晶，温度收缩热应力会导致固结体微观开裂，因而后期强度表现出断崖式的倒退。
Q：如何选择耐温缓凝减水外加剂的种类？
A：必须选用“高分子羧酸类超塑化剂”。因为羧酸基团具有强力的静电排斥及空间位阻效应，且其在 60^\circ\text{C} 高温下不会像萘系减水剂那样容易发生大分子链热降解。它能把浆体中的多余游离水均匀包裹，不仅减水率高，且缓凝效果可控性极强。
Q：深部大体积充填体的散热问题，对井下通防系统会产生多大热害负荷？
A：大体积充填物若使用高热的水泥配方，水化放热量极大，相当于在采空区安放了一个“大型发热体”，会导致采煤切割面和巷道回风温度骤升 3^\circ\text{C} \sim 5^\circ\text{C}。因此，必须应用粉煤灰、矿渣的低放热配方，将其绝热温升控制在 20^\circ\text{C} 以内，结合巷道大风量稀释通风，可使工作面地温环境稳定维持在规程要求的 30^\circ\text{C} 以下。
关于作者
张洁贞，中矿天智信息科技（徐州）有限公司高级销售经理。
深耕千米特深矿区，专注于高温高静压岩力学灾害治理、低水化热耐温充填配方研发、深井自流长距离免冲刷输送系统交付。
依托中国矿业大学深部岩土与地下工程国家重点实验室，为您提供一矿一策的特深地温环境绿色充填解决方案。
*本文首发于 [zhangjiezhen.cn](https://zhangjiezhen.cn/blog/deep-mine-heat-backfill.html)，转载请注明出处。*
*声明：文中技术参数与案例数据已全部脱敏处理。特深矿区高地温开采属于地温治理与地压控制的高难度工程，其具体配比及阻力计算必须开展定向的三轴流流耦合模拟与养护验证。*
