深部千米矿井高地温热害多源热湿交换机理与大功率移动式井下集中水冷制冷降温工程指南

摘要与核心技术全景

我国中东部及深部老矿区（如山东巨野矿区、安徽两淮矿区、河南平顶山矿区等）正全面转入 -800 米至 -1200 米的深部千米极端地层开采。随着开采深度的不断纵深，除了面临高地应力、高瓦斯压力“两高”压迫外，第三个隐蔽且折磨人的灾害——“高地温热害”（Deep Mining Heat Hazard）开始全面爆发，成为悬在深井采掘队伍头上的严峻挑战。

根据《煤矿安全规程》第 235 条刚性红线规定：“采掘工作面的空气温度不得超过 $26^\circ ext{C}$，机电设备硐室的空气温度不得超过 $30^\circ ext{C}$；采掘工作面的空气温度超过 $30^\circ ext{C}$、机电设备硐室的空气温度超过 $34^\circ ext{C}$ 时，必须停止作业”。

然而在深部千米矿井现场，常规通风降温手段早已全面失效：

1. “抽风如同灌热风”的自然困局： 地面夏季气温本身高达 $35^\circ ext{C}$，新鲜空气顺着立井下行千米，由于空气自重压缩绝热压缩效应，风温每下降 100 米天然升高约 $1.0^\circ ext{C}$，尚未到达采区，风温就已经自然攀升到近 $30^\circ ext{C}$，彻底丧失了作为天然“冷源”的吸热能力；
2. 多源多介质热湿疯狂反扑： 千米深井的原始岩石就像一块被地球地核加热了数亿年的“巨大暖气片”，原岩温度普遍在 $45^\circ ext{C} \sim 56^\circ ext{C}$ 之间；伴随着大功率采煤机、刮板输送机、掘进机数百千瓦电能向热能的 100% 转化，以及围岩裂隙渗漏出的矿井热水蒸发，采掘迎头湿度常年高达 95% 以上，风流完全沦为让人窒息的“滚烫湿蒸汽”；
3. 传统地面集中制冷投资巨大且冷损惊人： 传统在地面建设大型集中制冷车间，制冷管道穿行立井、大巷数公里才能到达迎头。由于输送距离过长，不仅地面建站与高低压换热器（膨胀减压机）总投资高达 6000~9000 万元，而且高压冷水在沿途漫长的巷道中被高温空气无情“偷热”，冷损率常常高达 35%~50%，真正送达迎头的有效冷量寥寥无几。

“大功率移动式井下集中水冷制冷降温成套系统”，是破解千米深井热害最务实、投资最集约、见效最迅猛的工业级解决方案。它将大型防爆冷水机组直接搬到采区下方的避难硐室或专用机电硐室内，就近制冷、点对点供冷、模块化随采掘接替灵活搬迁。本文立足工程实战，系统剖析深井热湿平衡、冷水机组选型、绝热输送工艺与末端空冷器气液热交换实操，助力深井构筑清凉作业线。

一、 深井热源多源传导与气液热质交换机理

1.1 井下为什么热得像“蒸桑拿”？四大隐形热源大白话拆解

很多刚下到千米深井的年轻技术员总纳闷：巷道里风明明很大，为什么浑身湿透连呼吸都觉得肺里滚烫？

人体对冷热的感觉，不仅取决于“干球温度”（空气本身的温度），更取决于“湿球温度”（水分蒸发带走体热的难易程度）。井下热害之所以致命，是四大热源联合“蒸煮”的结果：

• 第一热源：巨厚地层的“围岩烤箱”。 地球深部如同一个巨型地热储能器。千米深井的原岩温度普遍在 $48^\circ ext{C}$ 左右。掘进机每割出一米巷道，相当于撕开了围岩保温层，成百上千平方米的高温岩壁向巷道风流源源不断散发巨量热量；
• 第二热源：重力压缩的“天然打气筒”。 空气从地面涌入千米井底，如同自行车打气筒压缩空气变热一样，空气自重压缩会导致干球温度净增加 $9.8^\circ ext{C}$，原本 $25^\circ ext{C}$ 的风到了井底直接变成 $35^\circ ext{C}$；
• 第三热源：重型机电的“电热丝”。 现代综掘机、连续采煤机、胶带机功率动辄数百千瓦，这些消耗的电能最终全部转化为热量，直接烘烤着工作面；
• 第四热源（最致命）：淋水蒸发的“潜热高压锅”。 井下如果有裂隙热水滴落，在高温风流吹拂下迅速汽化。汽化虽然吸收了少量显热，却把巨量热量转化为“潜热”锁在水蒸气里。空气相对湿度从 60% 飙升至 95%，矿工身体排出的汗水根本无法在饱和水汽中蒸发，体内核心体温无法排出，导致心率飙升、中暑眩晕！

1.2 千米深井未降温与实施移动制冷降温后工作面小气候环境指标对照表

二、 核心装备选型与移动集中制冷系统拓扑

2.1 矿用隔爆兼本安型螺杆冷水机组与换热硬件配置

井下环境不同于地面机房，瓦斯、煤尘、潮湿与防爆要求对制冷装备提出了极致的苛刻条件：

• 大冷量双螺杆制冷主机： 选用额定制冷量为 $1000\sim 1500 ext{ kW}$ 的矿用隔爆型水冷螺杆冷水机组。核心压缩机采用特种非对称双螺杆转子，内置防爆变频电机（功率 $250\sim 350 ext{ kW}$），采用环保型难燃冷媒（R134a），能效比（COP）高达 4.2~4.8；
• 耐腐蚀高效壳管式换热器： 蒸发器与冷凝器管束均采用高耐蚀铜镍合金（BFe10-1-1）或双相不锈钢管，内壁经过精密滚压强化微肋加工，杜绝井下高矿化度酸碱性水质的腐蚀结垢与穿孔；
• 长距离超细聚氨酯保温高压输冷管路： 冷水输送管道采用内外双层高密度聚乙烯夹克管，中间加注发泡密度达 $60 ext{ kg/m}^3$ 的硬质聚氨酯保温层，管道导热系数小于 $0.024 ext{ W/m}\cdot ext{K}$，在千米长距离输送中冷水温升控制在 $0.5^\circ ext{C}$ 以内；
• 掘进迎头末端高风量防爆空冷器： 迎头布置大迎风面积、低风阻水-风换热空冷器，额定换热功率 $300\sim 500 ext{ kW}$，处理风量达 $600\sim 1000 ext{ m}^3/ ext{min}$，配备自动防尘反冲洗喷淋水嘴与凝结水快速疏水器。

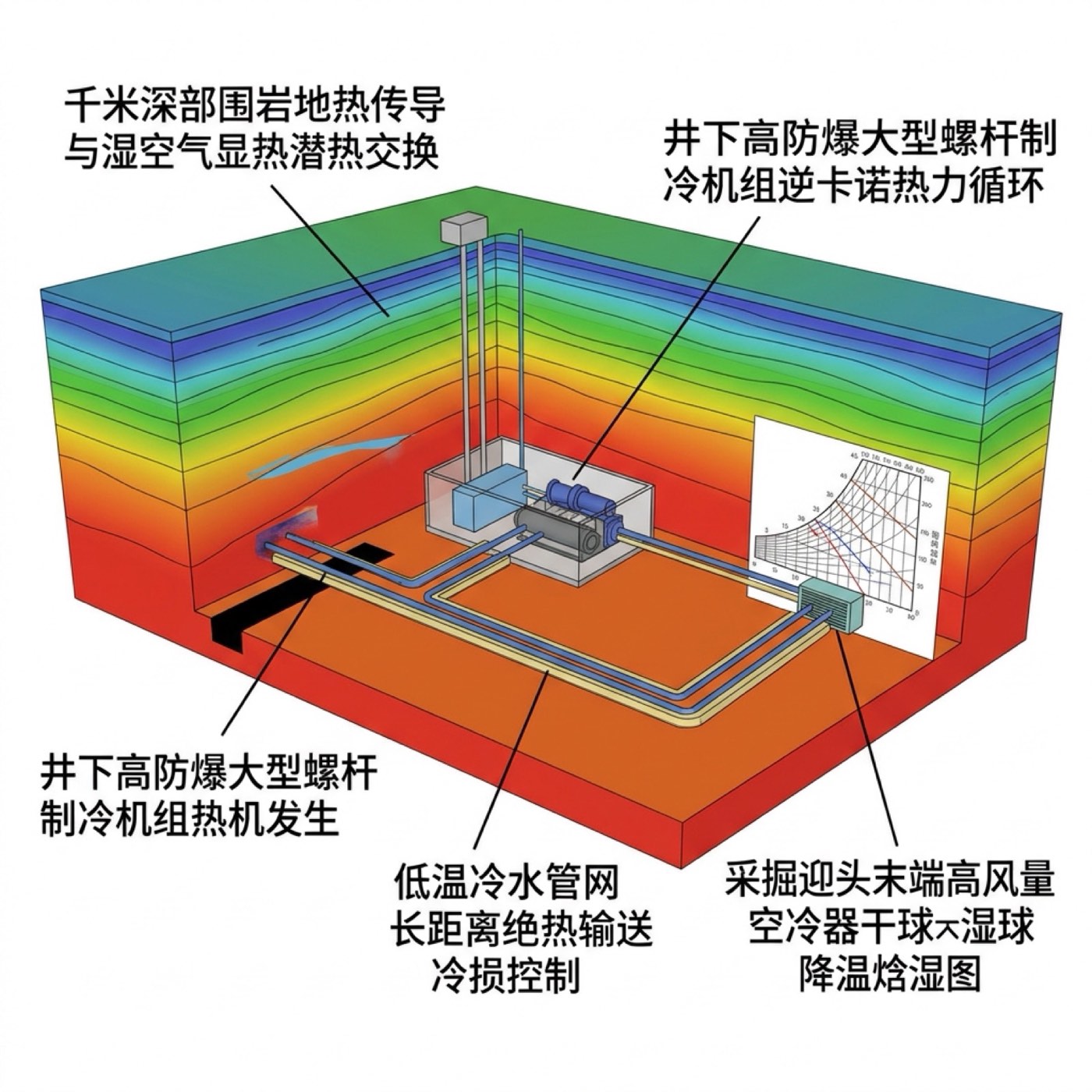

2.2 闭式循环“冷源-输送-末端换热-排热”四大系统协同闭环

整个系统构成了一个高效自洽的人工逆卡诺循环生态链：

1. 冷水制取循环（制冷端）： 冷水机组蒸发器将 $12^\circ ext{C}$ 的回流冷水快速换热降温至 $4^\circ ext{C}$，高压冷水循环泵以 $120 ext{ m}^3/ ext{h}$ 的流量将低温冷水通过保温管压送至 800~1500 米外的掘进迎头；
2. 迎头空气换热（用冷端）： 低温冷水注入掘进机后方悬挂的空冷器铜管内部。局部通风机吹出的 $35^\circ ext{C}$ 灼热混浊风流横掠空冷器外翅片，与管内冷水发生强烈的热质交换。空气中的水蒸气在肋片表面急剧冷却凝结成水滴被脱除，空气被冷却至 $18^\circ ext{C} \sim 20^\circ ext{C}$ 的清爽风流，直接吹向掘进作业面；
3. 冷水回流吸热（回水端）： 吸收了空气热量的冷水温度升至 $12^\circ ext{C} \sim 14^\circ ext{C}$，在闭式回路压力推动下顺畅回流至机电硐室冷水机组蒸发器，重新被冷却循环利用；
4. 工业热量排出（排热端）： 机组冷凝器产生的全部冷凝排热（机组制冷量+电机做功发热），被冷却循环水带入采区总回风大巷中的专设喷淋冷却塔，或者注入矿井涌水排水总管直接排向地面，严禁热量回流到新鲜进风风流中。

三、 一线温湿度巡检、冷水管路标定与能效调优规范

3.1 现场降温运维标准化三步测试法

冷风吹拂虽然舒畅，但如何保障系统始终运行在能效最优状态，现场人员必须执行标准化标定：

• 空冷器出风温湿四点校验： 制冷工每班使用本质安全型数字干湿球湿度计，在空冷器出风口正向 1.0 米处测定干球温度、湿球温度，并计算相对湿度。出风口干球温度应稳定在 $16^\circ ext{C} \sim 19^\circ ext{C}$，若出风温度高于 $22^\circ ext{C}$，说明空冷器翅片被煤尘积堵或冷水流量不足，需立即启动高压清水反向冲洗翅片；
• 长距离保温管冷损实测： 每周测定一次制冷机房出水温度（$T_1$）与迎头空冷器进水温度（$T_2$）。千米沿程冷损温差 $\Delta T = T_2 - T_1$ 必须小于 $0.8^\circ ext{C}$。若温差突然超过 $1.5^\circ ext{C}$，需排查聚氨酯管道外保护壳是否有被矿车撞击破裂、浸水进汽的“热桥冷桥”破损点；
• 机组蒸发压力与过热度复核： 机房值班电工每两小时记录一次变频电控箱上的低压蒸发压力（对应蒸发温度通常在 $1.5^\circ ext{C} \sim 3.0^\circ ext{C}$）与吸气过热度（稳定在 $3^\circ ext{C} \sim 5^\circ ext{C}$）。严禁蒸发温度低于 $0^\circ ext{C}$，坚决防止管内结冰导致铜管冻裂胀破事故。

四、 现场常见制冷故障排查、结霜憋泵处置与应急预案

4.1 井下螺杆制冷系统常见故障速查表

4.2 突发冷媒泄漏或高压断水“紧急联锁停机”四步法

[第一步：紧急制动] 电控系统检测到排气超压或冷媒泄漏传感器报警，PLC 在 1 秒内自动切断螺杆压缩机动力输出
       ↓
[第二步：隔离切断] 快速关闭机组进出冷水阀与冷凝器冷却水进水电动蝶阀，防止管网水流外泄淹没硐室
       ↓
[第三步：硐室通风] 立即开启机电硐室大功率隔爆排风机，以最大风量将泄漏的难燃冷媒气体强力稀释排入回风流
       ↓
[第四步：人员复位] 巡检人员佩戴正压式空气呼吸器进入硐室，使用便携式卤素检漏仪探查机组法兰密封微孔实施修复

五、 真实工程落地账本与经济/安全效益复盘

5.1 巨野矿区千米极热深井掘进降温实测对账

山东巨野煤田某设计年产 600 万吨的千米立井矿井，主采煤层平均埋深达到 1020 米，原岩温度高达 $51.2^\circ ext{C}$。在东翼回风大巷和 2301 综采切眼掘进期间，巷道干球温度曾高达 $37.5^\circ ext{C}$，相对湿度 96%，工人进洞半小时即心慌虚脱，月进尺一度跌落至不足 40 米。矿方经过比选，放弃了投资高达 7800 万元的地面集中制冷方案，改用中矿天智“井下采区机电硐室大功率移动式集中制冷成套装备”（配置两台 1200kW 防爆螺杆机组，就近供冷 1200 米）。

项目在实施前后取得的核心工程对比数据如下表所示：

5.2 投资效益与全矿增效复盘

该套井下移动制冷设备总投资 1650 万元：

• 对比地面制冷方案直接省去基建投资 6150 万元；
• 掘进进尺从 42 米/月飙升至 148 米/月，单条掘进工作面提前 7 个月打通，全矿提前半年释放了 300 万吨高价值优质焦煤产能，产生现金流收益数亿元；
• 静态投资回收期不足 3 个月。

六、 总结与落地自查台账清单

6.1 深井移动水冷集中制冷自查 Checklist

• 硐室通风排热独立性： 冷水机组机电硐室是否具备独立的回风系统，冷凝器排出的高温热风与热水是否 100% 直排回风大巷，严禁热量回流污染进风流。
• 冷媒泄漏检测传感器： 硐室内是否按规定安装本质安全型冷媒泄漏浓度红外传感器与声光报警器，联动排风扇启闭。
• 管路绝热层完整性： 检查千米聚氨酯保温管道全线有无破裂、变形、滴水凝露现象，管路吊挂平直、卡扣牢固。
• 蒸发器与水泵防冻设定： 控制系统中蒸发温度防冻保护是否刚性整定在 $+1.0^\circ ext{C}$，水流开关动作是否敏捷可靠。
• 空冷器翅片清洗制度： 迎头高风量空冷器是否坚持每班启动一次高压水反冲洗，排净表面黏附煤泥，保障换热效率。
• 工人迎头温湿度台账： 安监员每班必须实测并记录迎头进风、机道与回风处干湿球温度，确保干球温度牢牢控制在 $26^\circ ext{C}$ 以下。

---

常见问题解答 (FAQ)

Q1：井下机房空间极其有限，大型防爆螺杆冷水机组如何运下井并方便随采区搬迁？

答： 传统工业冷水机组是一体化大型死沉设备，根本无法通过立井罐笼。现代矿用高档移动制冷机组全部采用“高度紧凑模块化快拆分体式设计”。整台 1200kW 机组被科学拆分为“压缩机电控撬块”、“蒸发器撬块”、“冷凝器撬块”与“水泵控制撬块”四大标准模块，每个模块的外形尺寸均严格满足立井罐笼下放极限要求（宽度小于 1.4 米，高度小于 1.8 米），底部全部设计有矿用重型轨道滑靴。运抵井下硐室后，通过高承压快装自锁法兰在 48 小时内即可快速完成拼装联调；当采区回采完毕后，只需拆开法兰，利用绞车即可拖运至下一个新采区重复使用，灵活性极强。

Q2：空冷器吹出的冷风吹在身上虽然很凉快，但迎头粉尘很多，会不会把工人吹出关节炎或尘肺病？

答： 这是人机工效学中的风舒适度控制问题。如果把冷风像消防水枪一样直冲工人头部吹，确实会造成局部肌肉痉挛。因此，本指南配套的迎头空冷器严禁单点直吹，而是配置了“风向导流百叶与长条形微孔送风扩散布风软管”。冷风以低风速（$0.5\sim 1.0 ext{ m/s}$）在距离掌子面 5~8 米的宽阔机道上方均匀弥散下沉，形成一个舒适的局部“凉爽气候微环境”，绝不产生剧烈冲击风。同时，空冷器表面产生的巨量冷凝水具有极好的天然水浴微尘吸附作用，迎头空气中的微细粉尘下降了 35% 以上，不仅不伤害健康，反而大幅净化了呼吸带空气。

Q3：制冷机组运行需要消耗几百千瓦电能，产生的冷凝热如果不排到地面，会不会把井下大巷变成热风道？

答： 这是井下制冷工程中最核心的“热平衡去向”法则。能量守恒定律决定了热量不会凭空消失。本系统采用严格的“专风排热与就地水排热双通道”：

1. 优先排入总回风大巷： 冷凝器吸收的热量，通过耐腐蚀循环水喷淋塔直接排入矿井专用的总回风大巷中。总回风大巷本身就是排出井下污浊废风的通道，里面没有常驻作业人员，热风直接被地面主通风机抽至地表消散；
2. 巧妙借用矿井涌水排水： 很多千米深井本身每小时需要向地面强力排出数百立方米的地下裂隙涌水。系统直接把这部分低温涌水（通常为 $22^\circ ext{C} \sim 25^\circ ext{C}$）引作冷凝器冷却水，水温吸热升至 $32^\circ ext{C}$ 后，直接并入井下强排水泵管道打到地面，相当于让矿井废水“顺道”把热量运到了地面，在井下巷道内完全做到零废热释放。
