摘要与核心技术全景
在我国年处理能力 500 万吨至 3000 万吨的特大型动力煤与焦煤洗选基地（如神东矿区、陕北矿区、山西晋中矿区等）的主厂房工艺流程中，大块原煤（粒度通常为 $13\sim 150 ext{ mm}$，甚至可放宽至 $300 ext{ mm}$）的排矸与分选占据着全厂处理量 60% 以上的绝对主导地位。
相比于传统的跳汰机、动筛跳汰机或斜轮分选机，重介质浅槽分选机（Dense Medium Shallow Bath Separator） 凭借其槽体浅、物料停留时间短、分选精度极高（可能偏差 $E$ 值低至 $0.02\sim 0.04$）以及适应大块煤处理能力强等突出优势，已全面确立为现代特大型选煤厂块煤分选的绝对主流标准装备。
其分选的核心基石，是依据阿基米德浮力定律：在槽体内充斥着由极细磁铁矿粉（粒度 $<0.045 ext{ mm}$ 占比超 85%）与水均匀配制的高密度重悬浮液（设定密度通常在 $1.35\sim 1.80 ext{ g/cm}^3$ 之间）。密度小于悬浮液的低灰分块精煤自然漂浮在液面，由水平介质流冲过溢流堰排出；而密度大于悬浮液的高灰分矸石、夹矸煤则快速沉降至槽底，由旋转的排矸轮提升脱离槽体。
然而在现场全天候高强度洗选运转中，保证这一动态“浮沉天平”始终分毫不差，面临着三大工艺与控制壁垒：
- 原煤煤质波动的“冲击性冲淡”： 井下综采割煤并非均质稳定，入料原煤中矸石含量常常在 15% 到 60% 之间剧烈无序起伏。当大批带泥带水的高含水湿原煤突然倾泻涌入浅槽时，原煤携带的大量水分会瞬间冲淡重悬浮液，导致槽内分选密度在短短两三分钟内暴跌 $0.04 ext{ g/cm}^3$ 以上，原本应该浮起的优质精煤大面积沉底，被排矸轮无情打入矸石堆当废石抛弃；
- 密度与液位的“复杂非线性强耦合”： 在浅槽运行中，“悬浮液密度”与“槽体内液位高度”是两个互相纠缠的物理量。往系统里加清水降密度时，液位会自然猛涨甚至漫溢；而分流部分稀介质提浓时，液位又会骤降导致上升流场紊乱。传统单回路 PID 控制器往往按下葫芦浮起瓢，引发系统全厂介质管网剧烈振荡震颤；
- 介质损耗与脱介不彻底的经济重负： 附着在块精煤和块矸石表面的微细磁铁矿粉如果无法在脱介筛上被高压喷水彻底冲洗回收，高昂的特种磁铁矿粉会随着商品煤被运走。单吨原煤介质损耗若从 0.8 kg 恶化至 2.5 kg，一座千万吨大型选煤厂每年白白流失的介质采购费用就高达数百万元，还会恶化下游电厂锅炉燃烧工况。
中矿天智矿物加工工程技术团队联合国内矿业大学选煤工程国家工程研究中心，研发了“块煤重介浅槽分选机悬浮液密度智能自适应解耦闭环调控系统”。本文全面拆解浅槽两相流变力学方程、双前馈解耦控制算法、高精脱介筛喷水级配优化与一线故障诊断，为选煤厂厂长与工艺总工提供实打实的工程指南。
一、 浅槽分选流体浮力响应与重介质流变调控机理
1.1 块煤在浅槽里如何“毫厘不差分清黑白”？大白话拆解
很多刚进选煤厂的年轻技术员常问：煤和石头混在浑浊的黑色泥浆水里，浅槽就那么短短三四米长，煤块在里面漂过只需 10 秒钟，它是怎么做到一块好煤都不丢、一块矸石都不混的？
这其中的奥妙，可以形象地比喻为“在人造高密度盐水游泳池里挑木头和沉石头”：
- 人造悬浮液的“浮力红线”： 清水的密度只有 $1.0 ext{ g/cm}^3$，不管好煤（密度 $1.3 ext{ g/cm}^3$）还是矸石（密度 $2.4 ext{ g/cm}^3$）扔进清水里都会沉底。但往水里加入极细的重矿物磁铁矿粉后，泥浆水的密度可以人工调配到精确的数字，比如 $1.450 ext{ g/cm}^3$。此时，这个液体就变成了一把无形的“激光标尺”；
- 重力与浮力的“闪电判决”： 当大小块煤落入这池重悬浮液的瞬间，低灰分的纯煤密度小于 1.45，浮力大于重力，根本不给它沉底的时间，瞬间像软木塞一样浮在最表面，被水平推进的介质流直接推送到精煤脱介筛上；而那些高灰分的矸石和硫铁矿结核，密度远大于 1.45，浮力根本托不住它，直接穿透液层自由沉落到弧形槽底；

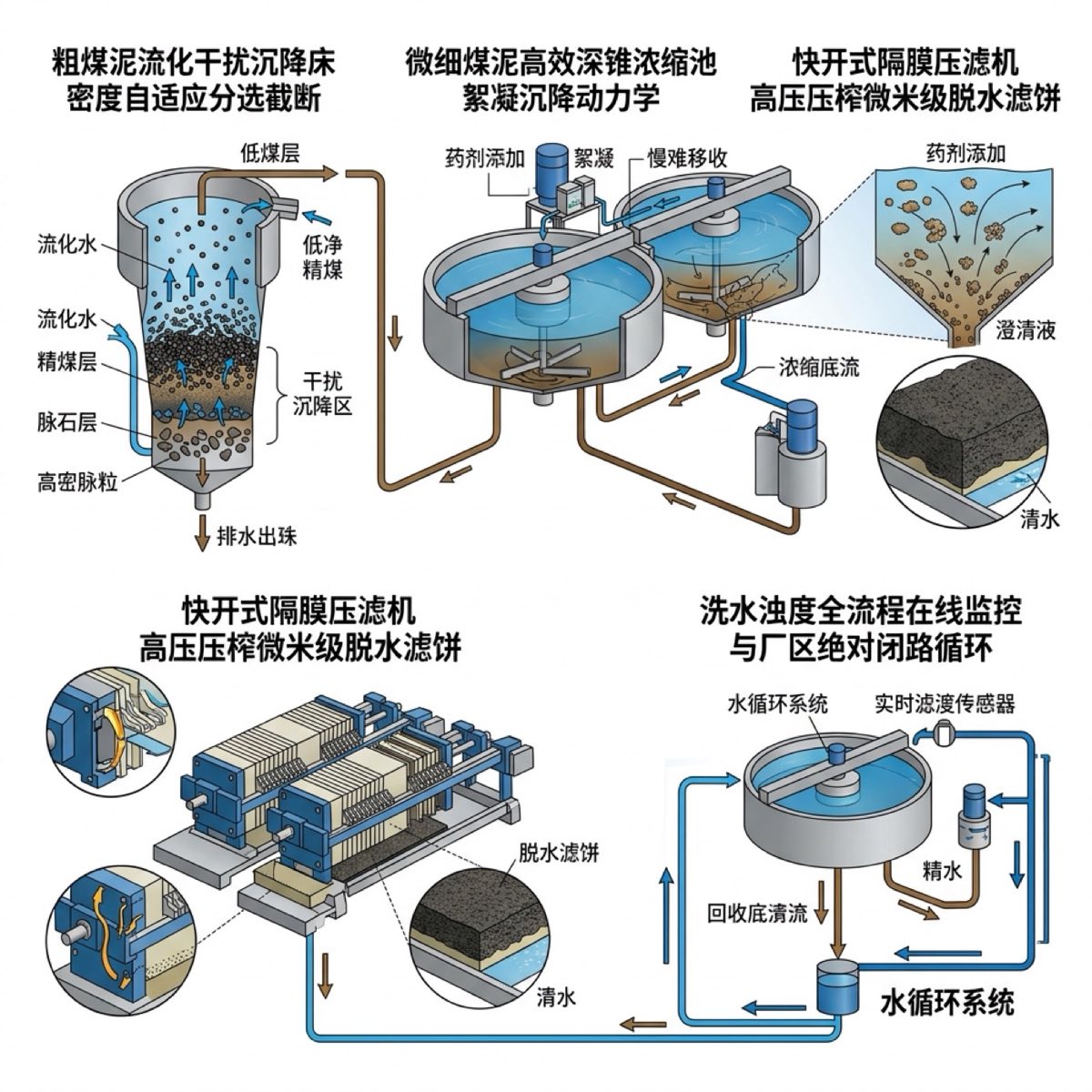

- 水平流与上升流的“立体托举”： 浅槽分选机内部并不只有静止的死水，底部布设有多道微孔布流板向上喷射微弱的“上升流”（流速精确控制在 $0.015\sim 0.035 ext{ m/s}$），上方则有平稳前进的“水平流”。上升流的作用是抵消细煤粒由于受介质黏性阻力产生的沉降滞后，让那些处于临界密度边缘的“夹矸煤（中煤）”能够被充分松散离析，在极短的 8~15 秒时间内完成绝对精准的密度分选，如图2工艺流程所示。
1.2 悬浮液密度控制偏差对洗选精煤与矸石指标影响量化速查表
| 悬浮液密度稳态控制偏差 | 实际分选精度表现 | 溢流精煤灰分波动幅度 | 底流矸石中带煤率 (损失) | 吨煤介质实际损耗 (kg/t) | 选煤车间生产运行状态评估 |
|---|---|---|---|---|---|
| 第一级：极高精度级 ($\le \pm 0.003$) | 可能偏差 $E \le 0.025$ (极佳) | 灰分极度稳定 ($\Delta Ad \le 0.2\%$) | 矸石带煤率彻底压至 $< 0.8\%$ | 极低消耗 ($0.65 \sim 0.78$) | 全厂指标登峰造极，精煤产率达到物理极限 |
| 第二级：正常受控级 ($\pm 0.005 \sim \pm 0.010$) | 可能偏差 $E \le 0.035$ (优良) | 灰分平稳波动 ($\Delta Ad \le 0.5\%$) | 矸石带煤率控制在 $1.0\% \sim 1.5\%$ | 正常消耗 ($0.85 \sim 1.10$) | 自动化常规运行，满足国家动力煤与焦煤标准 |
| 第三级：粗放波动级 ($\pm 0.015 \sim \pm 0.030$) | 可能偏差 $E$ 恶化至 $0.055$ | 灰分大幅跳水或超标 ($\Delta Ad \ge 1.2\%$) | 矸石带煤率飙升至 $2.5\% \sim 4.0\%$ | 介耗偏高 ($1.30 \sim 1.80$) | 原煤入料煤质波动大，PID 控制器出现超调震荡 |
| 第四级：失控失调级 ($> \pm 0.030$) | 分选完全紊乱失真 | 灰分完全不可控，频遭客户索赔 | 优质大块好煤大量混入矸石山贱卖 | 严重跑介 ($> 2.20$ 磁选机过载) | 必须立即降频减料！人工干预标定密度变送器 |
二、 核心装备选型与智能解耦密度闭环控制拓扑
2.1 现代化大通量重介质浅槽分选成套装备硬件配置
要抵抗每天数万吨大块重载原煤的强烈冲刷磨蚀，浅槽设备集群必须具备超强的耐磨、高刚性与高动态响应特性：
- 重型重介质浅槽分选机槽体： 选用入料槽宽达 $3.2\sim 4.8 ext{ 米}$ 的大型浅槽机，单机小时处理能力高达 $600\sim 1200 ext{ 吨/小时}$。槽底与侧壁全断面铺设厚度不小于 25mm 的高纯度耐磨氧化铝陶瓷衬板，使用寿命不小于 5 年；
- 变频重产物旋转排矸星轮与驱动总成： 槽体内部安装重型星轮式排矸轮，配备低速大扭矩变频减速电机（扭矩不小于 $15000 ext{ N}\cdot ext{m}$）。系统根据槽底堆积矸石的实时力学阻力，自动在 $1.5\sim 4.5 ext{ r/min}$ 范围内无级调速，矸石多时快转、矸石少时慢转，防止矸石堆死压死排料轮；
- 非接触式同位素/微波高精度悬浮液密度计： 在合格介质循环主管上安装非接触式放射性同位素密度计（如铯-137）或微波谐振密度计，测量精度严格达到 $\pm 0.001 ext{ g/cm}^3$；
- 智能气动/电动高性能陶瓷调介补水阀组： 选用高耐磨硬密封 V 型陶瓷球阀或特种角行程调节阀，配备防爆智能气动定位器，阀门全行程响应时间小于 1.8 秒，确保高频微调零磨损泄漏。
2.2 双前馈解耦智能闭环调控“四步控制算法逻辑”
针对传统控制中“调密度引起液位跑偏、调液位引起密度狂跳”的强耦合死结，中矿天智系统采用先进的解耦矩阵控制：
- 第一步：原煤入洗带水带泥量动态前馈感知。 浅槽入料皮带秤与微波水分仪实时测算进入浅槽的原煤瞬时吨位与外在水分带入量。当检测到原煤量突增 30% 时，系统提前 15 秒主动计算出即将被带走的介质体积与被带入的稀释水量，前馈输出预补偿信号；
- 第二步：动态解耦运算与多阀联合动作。 智能解耦器将“密度误差”与“液位误差”进行空间正交解耦。如果需要降低密度（补加清水），系统不仅开启补水阀，而且以严格协同比例同步关小分流阀、开大合介泵变频，确保在清水注入的瞬间，槽内液位波动绝对控制在 $\pm 10 ext{ mm}$ 极小范围内；
- 第三步：合格介质桶高精度液位自愈。 合格介质桶作为能量蓄水池，采用双室隔离设计。高浓补介管路引自浓缩磁选机底流，低浓调配引自循环清洗水。双向微动补给，使得合格介质桶密度始终保持在分选密度 $+0.02 ext{ g/cm}^3$ 的微富裕储备带；
- 第四步：基于精煤快灰的神经网络自适应学习修正。 车间在线微波快速灰分仪每隔 15 分钟回传一次精煤产品的真实灰分。BP 神经网络自学习算法对比目标灰分（如 $10.0\%$），在微观层面对分选密度的目标设定值（Set Point）进行 $\pm 0.002 ext{ g/cm}^3$ 的蠕变微修正，彻底抵消原煤可选性漂移。
三、 一线产品采样、悬浮液密度校正与介质损耗标定规程
3.1 现场洗选工艺化验与设备巡检三项硬规矩
确保高精分选常态化运行，车间工艺化验员与主控主操手必须执行如下实操要求：
- 在线密度计人工物理比重计双重双对齐： 每班白班开机后两小时，主操手必须在合格介质管路取样阀处，用标准 1000ml 量筒截取新鲜悬浮液，轻柔放入经法定计量鉴定的精密玻璃比重计（分度值 $0.001 ext{ g/cm}^3$）进行人工读数。手工实测值与在线同位素密度计大屏显示偏差超过 $\pm 0.003 ext{ g/cm}^3$ 时，必须立即在系统后台进行两点零点斜率标定修正；
- 矸石带煤率与精煤污染率快查： 化验员每班两次在块矸石脱介筛排料端截取代表性矸石样 20kg，就地进行浮沉试验（配制密度为 $1.80 ext{ g/cm}^3$ 的氯化锌重液检测浮物）。沉矸中的浮物（好煤）重量占比严禁超过 $1.0\%$；若超过 1.5%，说明分选密度严重偏小发生跑煤，必须立即指令系统提高给定密度；
- 磁选机尾矿流失与脱介筛喷淋水压巡检： 块精煤和块矸石脱介筛上的二段清水喷水压力必须稳定保持在 $0.25 \sim 0.35 ext{ MPa}$，喷嘴呈 45 度扇形交错排列且严禁堵塞。磁选机尾矿水中的磁性物含量必须保持每班检测，尾矿跑磁严禁超过 $0.3 ext{ g/L}$，坚决堵死介质跑冒滴漏后门。
四、 现场常见浅槽分选突发故障排查与应急预案
4.1 重介质浅槽系统常见异常故障排查速查表
| 故障现象表征 | 监控大屏报警特征 | 现场根本物理与机械诱因 | 现场 10 分钟快速排障与处置规程 |
|---|---|---|---|
| 浅槽排矸轮过载卡死跳闸 | 主电机电流飙升超 180A，变频器报过流 E-01 | ① 超大块硬矸石或铁器异物（如槽钢）卡在排矸轮与弧形底板之间； ② 原煤矸石量瞬间暴增数倍导致排矸轮被矸石堆死掩埋 |
① 严禁强行超频点动硬拧！ ② 切换变频器为“反向微动脱困模式”（以 2Hz 反转 5 秒后正转）； ③ 若反复 3 次仍无法脱困，停机泄介，打开底部安全检修人孔清理卡死硬物 |
| 分选密度持续狂飙拉不下来 | 补水阀开度已达 100%，但密度依然 $>1.65$ | ① 补水高压清水管路水压严重跌落（$<0.2 ext{MPa}$）或管路阀门断气关闭； ② 自动补水陶瓷调节阀阀芯磨损卡滞脱扣 |
① 立即启动手动旁通大通径补水球阀进行人工紧急配水； ② 检查全厂工业清水泵站供水母管压力； ③ 检修气动定位器信号线与气源管路 |
| 精煤灰分突然严重超标（带矸） | 快速测灰仪显示灰分从 10% 飙至 14.8% | 槽底微孔布流板水眼被碎石铁锈严重板结堵死，导致上升流严重偏流，大量高密度脉石被强行冲入溢流堰 | ① 适当降低合格介质泵变频转速，减少水平推进流速； ② 开启浅槽底部专设的高压反冲洗排渣阀门，高压冲刷孔板背部； ③ 下班检修期彻底清理并更换变形堵塞的微孔板 |
| 吨原煤磁铁矿介损异常暴增 | 介耗统计从 0.7kg/t 飙升至 2.4kg/t | 脱介筛二段高压喷淋水喷嘴大面积堵塞，或者磁选机滚筒表面局部退磁导致大量介质流失进煤泥水系统 | ① 立即疏通或更换脱介筛上堵塞的扇形不锈钢喷嘴； ② 调大磁选机入料溢流堰宽度，降低入料流速； ③ 用便携高斯计检测磁选机圆周表面磁场强度（要求 $\ge 3000 ext{ Gs}$） |
4.2 遇系统“大面积失常跑介跑煤险情”应急处置五步法
[第一步：源头停料] 中控调度室在 3 秒内一键下达“主厂房停止原煤入料指令”，原煤入料胶带机与入料分级筛立即停止喂料
↓
[第二步：介质切换] 立即将合介泵出口分流三通快速切换至“全循环自保模式”，暂停向脱介筛与浅槽的集中大流量冲料
↓
[第三步：紧急捞介] 开启两台备用浓缩磁选机全速运转，将循环介质水以最大处理量强行浓缩脱水，把合格介质快速回收至事故介质仓
↓
[第四步：手工化验] 化验员携带标准密度计与取样桶，在浅槽入料口、溢流口、合介桶三处同时采样，重新测定真实物理密度
↓
[第五步：平稳回切] 排除密度变送器漂移或阀门故障、重新将密度调至设计合格带（偏差小于 0.003）后，方可逐步恢复原煤入洗五、 真实工程落地账本与经济/环保效益复盘
5.1 神东矿区大型千万吨动力煤选煤厂实测对账
内蒙古神东矿区某设计年入洗能力 1500 万吨的特大型动力煤选煤厂，原设计块煤（$13\sim 100 ext{ mm}$）采用传统重介动筛跳汰机排矸。由于原煤夹矸严重、煤质极度不稳定，长期存在“动筛跳汰机分选可能偏差大（$E=0.065$）、矸石带煤率高达 3.5%、人工加介补水导致分选密度整天上下剧烈打摆子”的顽疾，年白白浪费数十万吨宝贵优质大块低灰精煤。该厂实施中矿天智“智能重介浅槽分选机+解耦闭环密度自动控制成套系统改造”（配置两台 4.0 米重型浅槽分选机，单机小时处理量 1000 吨）。
项目投运满一年后的核心技术经济对比审计数据如下表所示：
| 考核对比核心选煤指标 | 原重介动筛跳汰机旧工艺 | 智能浅槽+解耦闭环控制新系统 | 实际工程改善与提升幅度 | 厂长与总工综合审计结论 |
|---|---|---|---|---|
| 悬浮液密度稳态控制精度 | 偏差较大 ($\pm 0.025 ext{ g/cm}^3$) | 极高精度 ($\pm 0.0028 ext{ g/cm}^3$) | 密度控制稳定性提高 88.8% | 浮沉天平纹丝不动，分选精度逼近实验室水平 |
| 块精煤洗选综合产率 | 68.5% (中煤带煤严重) | 跃升至 71.6% | 精煤总产率绝对净增 3.1% | 按年处理 1500 万吨算，年多抓取精煤 46.5 万吨 |
| 外排块矸石中带煤率 (损失) | 平均高达 3.2% ~ 3.8% | 被彻底压至 0.65% ~ 0.78% | 矸石带煤损失削减 78.9% | 彻底消除了把好煤当成矸石拉往矸石山的流失 |
| 吨原煤洗选磁铁矿粉消耗量 | 偏高 ($1.65 ext{ kg/t}$) | 大幅压降至 $0.72 ext{ kg/t}$ | 吨煤介质损耗降低 56.4% | 年少采购高纯度磁铁矿粉超 1.39 万吨 |
| 年度重介质粉材料直接开支 | 每年消耗介质费 1856 万元 | 年消耗介质费仅 810 万元 | 年直接节省硬性开支 1046 万元 | 单纯节约介质一项，即覆盖大半设备改造成本 |
| 商品动力精煤综合发热量合格率 | 波动较大 (合格率 91.2%) | 极其平稳 (合格率达 99.4%) | 商品煤指标稳定性提升 8.2% | 彻底杜绝下游电厂扣价拒收，品牌美誉度飙升 |
5.2 投资效益与全厂年化新增毛利综合核算
该厂新增 2 台 4.0 米重型重介浅槽分选机、双前馈解耦密度控制系统及脱介系统升级总交钥匙投资为 3200 万元：
- 增产精煤创造现金流巨额利润： 全年多抓取低灰优质动力大块精煤 46.5 万吨。每吨块精煤与中煤/矸石的销售差价按 180 元保守测算，年化直接新增销售毛利高达 8370 万元；
- 直接节省重介质耗材费用： 每年少损耗磁铁矿粉 1.39 万吨，直接节约采购现金流 1046 万元；
- 两项直接财务增量合计达 9416 万元；
- 综合静态投资回收期仅为 4.1 个月，成为全国煤炭洗选加工智能化升级标杆示范工程。
六、 总结与落地自查台账清单
6.1 选煤厂块煤重介浅槽分选自查 Checklist
- 同位素/微波密度计精度标定： 密度变送器是否每周用精密玻璃比重计进行双点实物标定校对，误差严禁超过 $\pm 0.002 ext{ g/cm}^3$。
- 槽底微孔布流板畅通度： 每月检修日进入槽体内排查布流板喷嘴，小孔堵塞率严禁超过 3%，微孔板固定螺栓无松动。
- 脱介筛喷淋水管路压力： 脱介脱水筛二段清水喷水压力表是否稳定在 $0.25 \sim 0.35 ext{ MPa}$，喷嘴无缺损与偏流。
- 排矸轮变频器扭矩与温升： 排矸轮传动电机电流与减速箱油温是否正常，联锁脱困反转逻辑动作灵敏可靠。
- 磁选机磁场强度定期巡检： 浓缩磁选机滚筒表面工作磁感应强度严禁低于 3000 高斯，尾矿水磁性物含量必须每班化验。
- 快灰与矸石带煤化验台账： 质检化验室每 2 小时测定一次精煤灰分与矸石中带煤率，出现异常偏差必须在 15 分钟内下达工艺指令。
常见问题解答 (FAQ)
答： 斜轮分选机是我国上世纪七八十年代的老式设备，其最大的缺点是“槽体极深（需要数米深的巨大槽体容积）、提升斜轮直径巨大死沉”。这导致几个无法克服的痛点：第一，槽体太深，重介质悬浮液在垂直方向极易发生严重的“自然沉降分层”，上层密度轻、下层密度重，分选界限模糊；第二，斜轮转速死板，原煤大块岩石极易卡死在斜轮与机壳间隙引发大爆轴；而浅槽分选机槽深通常只有 0.8~1.2 米，介质在槽内流速均匀平稳，垂直方向几乎不存在密度分层；物料在槽内以几秒钟极短时间完成沉降浮起；底部的排矸轮横向布置在后方，配备大角度反转自脱困变频逻辑，哪怕落入 300mm 的巨石也能顺畅舀出，成套设备的体积和电耗降低了 40% 以上。
答： 这是重介质分选中典型的“次生细泥恶化流变学”问题。重悬浮液的稳定性依靠磁铁矿粉，但如果原煤中大量的 $<0.045 ext{ mm}$ 极细高灰黏土微粒混入循环介质中（当循环悬浮液中的煤泥含量超过 $120\sim 150 ext{ g/L}$ 时），原本牛顿流体特性的泥浆水会瞬间转变为极度黏稠的“非牛顿高黏假塑性流体”，犹如变成了一池厚厚的胶水。此时，介质黏度暴增数倍，导致大块煤颗粒在里面的沉降速度大打折扣，矸石下不去、精煤浮不起，分选可能偏差（E值）大幅恶化。解决这一问题的绝招是：严格推行“高效分流净化”。系统根据在线黏度计或煤泥含量测定，自动调大分流调节阀开度，将 15%~25% 的高黏介质引至稀介质磁选机进行“脱泥强磁提纯”，把黏土微细泥作为尾矿强行洗掉脱除，净化后的高纯度磁铁矿粉底流重新并入合介桶，使悬浮液黏度始终保持在轻盈低黏状态。
