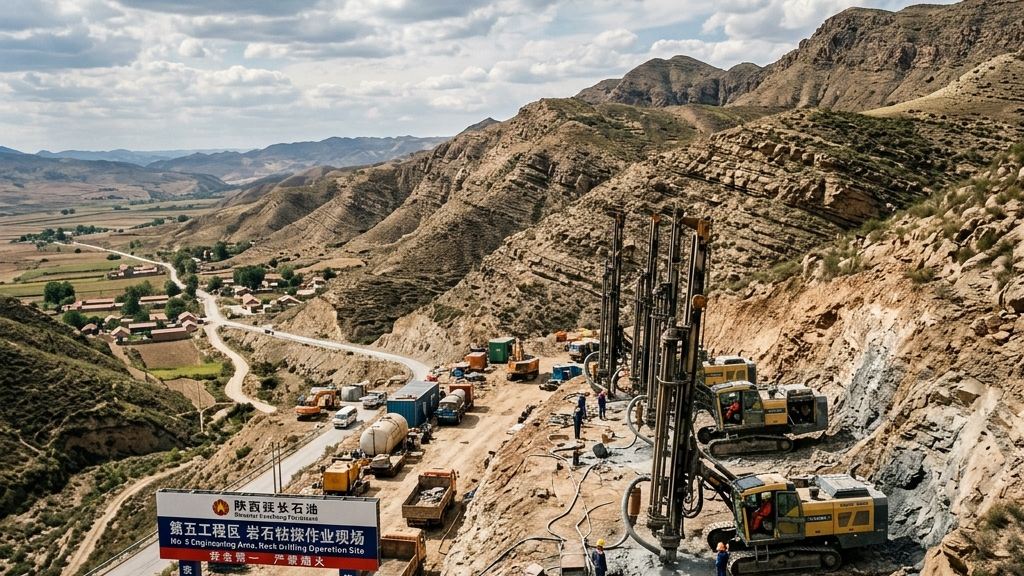

一、断层构造区覆岩隔离注浆的核心地质挑战
在当前全国煤炭工业大力推进“煤矸石充填”与“零外排放绿色开采”的形势下，大中型矿区（如陕煤集团、山西焦煤、兖矿能源等）在开采深度和强度逐步增加的同时，面临的断层、褶皱等构造带也越来越多。当注浆区跨越或邻近断层破碎带时，地测科与充填站往往会遇到如下突出险情：
- 构造破碎带的无底洞效应（突发性失压跑浆）：断层两侧的岩体在漫长的地质演化中受剪切力作用，发育有大量张开度大、延伸极深的裂缝及节理。常规矸石浆液（水固比 $1:1.3 \sim 1:1.5$）在没有拦截的情况下注入，会顺着断层面自流扩散到数公里外的相邻采区、甚至渗透至地表。这不仅会造成材料大面积浪费，还将泵送压力压降为零，使离层体无法形成刚性承载。
- 浆液沿断层导通工作面引发水砂充溢突泥灾害：如果断层下盘直接与工作面相接，当回采推进激活断层滑移时，高压泵送的浆体（压力 $≥ 5.0\text{ MPa}$）会沿断层开裂缝发生“热劈裂导通”，在几分钟内大量溃入工作面。浆液在井下堆积，不仅会损毁昂贵的采煤机及液压支架电液阀，还会堵塞水泵，严重威胁井下人员生命安全。
- 断层带矿井水导通导致环境破坏与塌陷：断层往往扮演着沟通上覆富水砂岩含水层与采空区通道的角色。如果注浆过程中将导水断层憋压压开，不仅无法封堵断层，还会加剧含水层的疏干流失，导致地表干涸或引发地表大范围塌陷。
因此，查明断层破碎带的延伸方向与物理渗流特征，研制高性能的超前封堵浆料与工艺，是断层构造区覆岩隔离注浆技术的决胜关键。

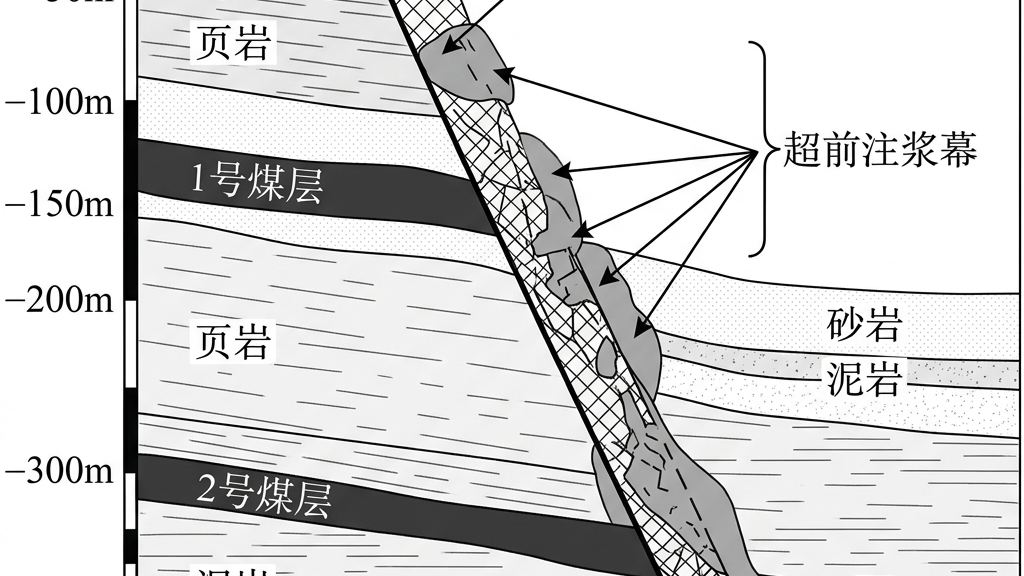

图2：断层带破碎岩体裂隙发育及注浆封堵防跑漏工艺流向图
二、浆体在断层裂隙岩体中的运移与力学阻尼模型
2.1 双液浆液在破碎裂隙介质中的渗流过滤力学方程
由于断层破碎岩体内部缝隙宽度变化极大，料浆的流动不再是单一的牛顿流体渗流，而是表现为具有屈服应力的宾汉胶体（Bingham fluid）。浆体在单条粗糙裂隙内的径向流动方程可表示为：
式中：\frac{\partial P}{\partial r} 为沿径向的压力梯度；b 为裂隙的张开度；v_r 为浆液径向流速；\mu_{eff} 为浆液的有效动力粘度；τ_0 为浆体的极限屈服剪切应力。
当浆液穿过断层边缘时，由于滤失效应（Filtration effect），固相矸石微粒会被狭窄缝隙截留阻塞，形成滤饼阻尼层。渗透率的变化规律为：
式中：C_{filtrate} 为累积过滤截留固体颗粒浓度；α 为阻塞阻抗常数；K_0 为初始裂隙渗透率。
通过注入双液浆（水泥浆 + 硅酸钠/水玻璃液），双液在接触面上瞬间发生化学反应生成硅酸钙水合物（C-S-H 凝胶），使屈服剪切力 τ_0 指数级上升，可在 30秒 内将浆体完全凝固在断层大裂缝内，形成强力的封堵阻浆幕墙（Slurry Curtain Wall）。
2.2 断层破碎带超前固结注浆工艺时序
在工程时序上，断层区注浆必须遵循“探清边界、外围封堵、中间充实、持压固固”的工艺步骤。
断层地质构造高精三维探查定界
利用三维槽波地震反射或瞬变电磁法，高精描绘断层带倾向、落差及岩石破碎发育度
地面大倾角分支注浆钻孔定向施工
打设大倾角定向多分支注浆钻孔，靶向精准穿透断层上盘岩层和下盘隔水层裂隙群
地面注浆站双液快凝浆体配料调试
以细磨矸石粉为固相骨料，添加3%高分子改性凝胶和5%超早强胶固粉，控制稠化水固比
断层破碎带裂隙超前注浆压力持压
采取“分段前进式、间歇式”带压灌注，在断层两盘产生剪切固化，保压3.5 MPa维持30分钟以上
井下工作面超前开挖变形动载验证
利用工作面锚杆拉拔计及超前电磁法实时监测断层带岩体完整刚度，实现零突水突泥灾害
利用这一分步骤时序，能够精准地在断层外围先建起一堵“水泥幕墙”，将后续注入的矸石浆体牢牢约束在注浆设计靶区内。
2.3 注浆憋压与断层活化力学判别
在注入高压浆体时，注浆压力不得超过断层活化的临界剪切压强。设断层面倾角为 α，其法向应力为 σ_n，切向剪应力为 τ，内摩擦角为 φ，黏聚力为 C。注浆孔压力 P_{grout} 的安全上边界条件为：
若 P_{grout} 过高，导致法向有效应力过低，则会导致断层滑动活化，引发工作面冲击地压或顶板塌方。因而，中控室必须设定最大允许压力上限值，超过限制时立即停泵。

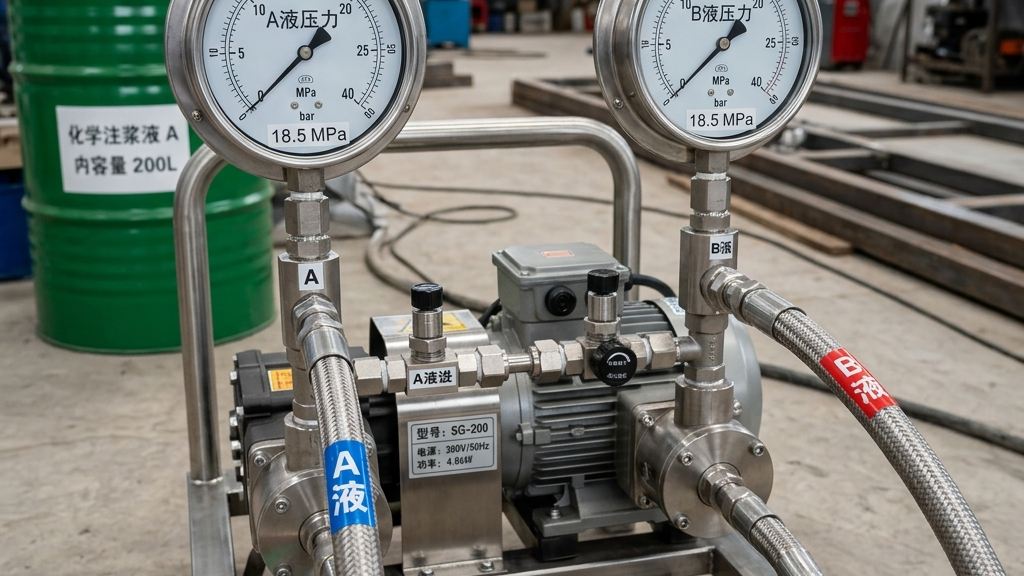

图4：地表移动式大功率双液注浆泵组及水泥罐站特写
三、断层注浆防跑浆控制关键设计参数与对账表
为了实现对断层带的科学压注，工艺设计必须在矸石配比、外加剂以及泵送压力上实施精细化定量控制：
3.1 断层超前封堵与注浆工艺参数控制对账表
| 工艺参数类别 | 设计边界红线值 | 现场测定仪器设备 | 防灾及安全逻辑 |
|---|---|---|---|
| 超前阻幕墙浆料胶凝时间 | 20\text{ s} \sim 45\text{ s} (瞬凝型) | 凝结试验杯、马氏漏斗现场测定 | 双液混合瞬间凝固，截断断层大通道自流跑浆 |
| 幕墙浆体水固比 | 水泥:水 $= 1:0.6 \sim 1:0.8$ | 称重比重计、浆体浓度分析仪 | 极低水固比，保障水化初期形成强粘结微观骨架 |
| 矸石填充浆流变剪切力 | 屈服应力 τ_0 ≥ 12\text{ Pa} | 旋转粘度计、旋转剪切仪 | 保持适当屈服值，限制浆液在大裂缝中的自流范围 |
| 极限憋压孔口压力值 | P_{limit} ≤ 3.5\text{ MPa} | 变频泵口高压耐磨数字压力表 | 防止压力超过剪切断裂面安全系数，避免断层活化 |
| 邻近巷道变形量监控 | 顶底板收缩速度 ≤ 1.5\text{ mm/d} | 激光测距测定仪、十字测点标定 | 监测地压动载活动，验证注浆加固反力有效性 |
| 探测定界精度误差 | 空间定位误差 ≤ ± 2.5\text{ m} | 槽波地震物探仪、孔内电视探针 | 保证定向多分支孔的钻头能准确避开断层核部空间 |

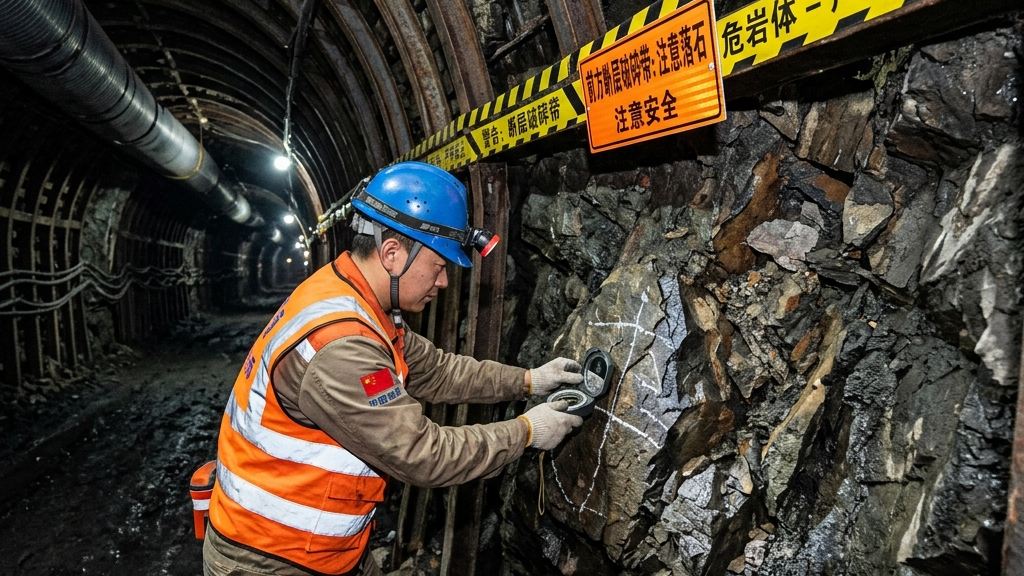

图3：断层影响区地表探查回弹钻孔偏角控制监测现场
四、突发性跑浆与井下溃浆异常双重应急处置 SOP
在通过断层破碎带注浆时，现场必须配置高效的险情报警响应机制：
SOP 1：注浆泵送突发性失压跑浆（大漏浆）
- 触发条件：地面中控室大屏显示，对应钻孔注浆压力在 3分钟 内从 2.8 MPa 骤降至 0.2 MPa，流量突增至 120\text{ m}^3\text{/h}，地面料仓液位快速下降，提示浆液自流进入断层深部大空洞。
- 处置流程：
- 暂停矸石浆泵送：中控调度操作人员按下“低压报警停泵”按钮，关闭地表矸石注浆主管道，停止原浆的输入。
- 切换注入清水冲管：立即用清水管道清洗分支钻孔，防止大块杂质在管道内沉淀堵孔，耗时约 5分钟。
- 切换注入双液化学浆：开启地面快凝配料站，将注浆管道切换为“水泥-水玻璃双液快凝浆料”。以 35\text{ m}^3\text{/h} 的流量，把双液注入受损通道，在断层深部构筑高粘聚力阻塞塞体。
- 间歇式持压封孔：双液泵送 20分钟 后停泵 15分钟，待其初凝后，以 0.5 MPa 逐步升压持压，直至孔口压力恢复到 2.0 MPa 以上，表明跑浆通道已完全封死。
SOP 2：浆液沿断层窜流溃入井下工作面（突泥突浆）
- 触发条件：井下防冲/防治水巡检人员报告，工作面靠近断层段的液压支架顶部或煤壁出现灰色浓稠的矸石浆液喷涌，工作面风槽地积泥严重。
- 处置流程：
- 紧急呼叫停泵：井下巡检员通过防爆调度电话呼叫地表调度中心：“断层窜浆！立即紧急停泵！”地表调度室必须在 30秒 内按下全站紧急停泵红色按钮。
- 井下人员紧急撤离：工作面带班班长立即组织工作面所有施工人员沿避灾路线往回风顺槽及副斜井方向撤离，防止发生浆体涌出掩埋事故。
- 井下设置阻浆柔性袋挡墙：通风抢险队在溃浆点下游 50米 的顺槽内，使用速凝膨胀柔性膜袋拼装一道阻浆密闭挡墙，阻断矸石泥浆漫延到大巷。
- 地表打孔分流降压：若地表管道压力仍有余压，开启注浆管路排空阀，将管内废料排入地表泄洪池，并在周围布置排浆钻孔分流井下压力。
图5：项目组专家论证断层带超前固结注浆加固可研方案
五、陕北神木侏罗纪煤田断层破碎带充填减沉实践
5.1 工程与构造背景
神木地区某年产 600 万吨的骨干煤矿，工作面回采 5-2号煤层，埋深 420 米。在开采中部区域，有一条斜交大断层（F2 断层，落差为 12米，倾角为 68^\circ），断层带破碎岩体宽度达 35 米。
由于地表为国家级防沙林和水土流失敏感区，矿井需通过覆岩隔离注浆控制沉陷。然而在施工首批分支孔时，由于对 F2 断层的突水性认识不足，发生了 2次 严重的跑浆事件：累计泵送了超过 12000 立方米的矸石废浆，地表憋压却始终无法上升，始终维持在 0.15 MPa；而在第 3天 晚上，约 650 立方米的原矸浆液突然沿断层面的剪切裂缝涌出到井下工作面，淹没了 5个 支架的液压控制阀，直接造成工作面停产 4天，造成巨大损失。
5.2 幕墙超前封堵工艺优化
地测与防治水技术团队对断层带的注浆方案进行了全流程重构：
- 断层精细探查：使用槽波物探仪，高精度探测出断层带两端破碎带的实体轮廓，将原来可能穿过断层核心区的 3个 钻孔予以废弃，重新设计分支孔靶区，在断层两盘 30米 外平行布设水平钻孔。
- 超前阻浆带施工：设计了“水泥-水玻璃”双液化学浆超前注浆塞。在注矸石废浆前，利用这套双液系统在断层破碎带边界压注了 680 吨速凝浆体，成功封锁了向 F2 断层倾斜方向的所有大裂缝通道。
- 分段间歇注浆法：把注浆改为“注-停-升”三步交替模式，给浆液在微细孔隙中沉淀建档留出足够的时间。
5.3 治理前后指标对账单
本批次超前封堵方案落实后，断层带开采注浆取得了满意的控制成果：
| 对账验证指标 | 治理前（F2构造处） | 治理后（断层超前固结后） | 治理效益与安全评价 |
|---|---|---|---|
| 注浆憋压正常压强 | 0.15 MPa (大面积自流流失) | 2.6 ~ 3.4 MPa (压力建立) | 离层刚性承载力提升 17 倍 |
| 年突泥/突浆事故频次 | 2 次/年 | 0 次/年 | 工作面设备运行安全率达 100% |
| 地表沉陷斜率最大值 | 6.8 \times 10^{-3} (出现地裂缝) | 0.3 \times 10^{-3} (无可见裂隙) | 满足国家黄土绿化带防沙环保要求 |
| 矸石单孔平均注入效率 | 54 % (极低有效填充度) | 94.2 % (高效封堵) | 原矸泥浆精准回填在离层靶区 |
| 断层处地表最大下沉量 | 1200 mm | 62 mm | 下沉系数控制在极小值（0.08） |
| 井工采空区涌水量 | 120 m³/h | 18 m³/h | 成功阻断了上覆松散含水层向下渗透 |
六、方案设计与可行性审查准备卷宗清单
项目上马前，地测部门及防治水队必须提前编制以下用于审查的基础资料：
- [ ] 断层带空间几何模型图：标注断层上下盘落差、倾角、破碎核宽度及围岩岩性参数。
- [ ] 邻近 500m 范围内地表水体与潜水层层位报告：用于分析导水裂隙带的波及范围。
- [ ] “水泥-水玻璃”双液浆配料比与初终凝时间凝结试验报告。
- [ ] 分段压注与多分支定向井偏控制孔位设计图纸。
- [ ] 阻泥柔性密闭挡墙井下设置点设计及安全出口路线设计书。
七、常见问题 FAQ
Q：既然断层破碎带这么危险，为什么不干脆留煤柱避开它，还要去注浆？
A：因为断层两端往往留有大量“断层煤柱”。如果不进行注浆加固而直接回采，煤柱在强大的覆岩动载荷作用下极易发生剧烈断裂，从而诱发强烈的冲击地压（构造冲击）或断层带突水。通过注浆不仅能将破碎的煤岩体固结为一个高强度的整体，还可以实现对这部分“三下”压煤的安全回收，具有极高的安全和资源回收价值。
Q：注入的双液化学浆液凝固后，强度能维持多久？会不会在酸性矿井水浸泡下发生崩解？
A：不会。我们研发的快凝低缩双液浆体主要生成难溶的硅酸钙水合物（C-S-H）晶体网架。该晶体结构在常温及酸碱变化范围小的矿井水环境中化学性质极稳定。其抗压强度在 28天 后可达到 18 MPa 以上，并且具备良好的抗化学剪切溶蚀能力，可确保地质尺度下的长期稳定性。
Q：地面注浆泵车如何实现与井下突泥险情的实时联动报警？
A：我们在井下工作面破碎带段和回风顺槽密闭处布置了高灵敏度的工业视频监控及泥水流量变送器，通过矿井 5G/工业光纤环网将数据实时引至地面调度中心。控制系统中预设了逻辑联动指令：一旦检测到排水流量或浊度超标，地面制浆泵送系统的 PLC 控制器将直接执行主阀自锁排空，无需人工干预即可将管路泄压，彻底切断浆体来源。
