适用读者： 煤炭集团董事长、低碳发展研究院院长、总工程师、地测科长、碳资产交易经理、安全环保科长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国低碳地质充填与二氧化碳封存联合实验室
---
在全球气候变化应对与我国“碳达峰、碳中和”的宏大叙事下，煤炭开采不仅面临着生态环保硬性指标的拷问，更面临着碳排放税与碳足迹核查的双重倒逼。传统的煤矸石井下充填主要关注“减沉”和“消纳固废”，而 CGIF 技术的横空出世，赋予了井下充填全新的“绿色碳汇”资产属性。通过在碱性富钙/镁矸石浆体中高效注入 \(CO_2\)，在不降低充填体最终抗压强度的前提下，实现了碳素的常温常压稳定矿化地质锁存。本篇技术报告将深度剖析 CGIF 技术的力学、化学机理，详细演示碳汇测算的数学本构模型，为矿井总工程师提供一套可实施、可量化的负碳充填方案。
一、 煤矸石CO2矿化吸附的化学反应动力学原理
煤矸石作为一种复杂的粘土质和砂岩质硅酸盐混合物，富含二氧化硅（SiO_2）、三氧化二铝（Al_2O_3），以及一定量的氧化钙（CaO）、氧化镁（MgO）、氧化铁（Fe_2O_3）和碱金属氧化物。
1.1 二氧化碳矿化封存的化学本构
在 CGIF 固碳工艺中，主要利用矸石中的富钙、富镁碱性矿物成分与溶于水后的二氧化碳发生化学沉淀矿化反应。其核心反应路径可表示为：
- CO_2 的溶水水解反应：
- 硅酸钙矿物的酸溶解（解离出钙离子）：
- 沉淀结晶反应（生成稳定的方解石矿物）：
同样地，对于氧化镁成分：
生成的碳酸钙（方解石）和碳酸镁（菱镁矿）在常温、常压下是极具热力学稳定性的固相矿物，不会因地质断裂或温度变化发生逆向分解重新释放二氧化碳，从而实现了物理和化学上的永久封存。
1.2 反应界面传质限制与机械化学活化
由于天然矸石中活性钙/镁离子的释放速率极其缓慢（受晶格能束缚），传统的混合灌注固碳效率极低。CGIF 技术的核心在于“机械化学活化”（Mechanochemical Activation）：在湿法研磨过程中加入少量的工业副产品活化剂（如碱性炉渣、脱硫灰浆），通过机械剪切力将原矸晶格剥离，大幅度增加比表面积，将反应的活化能屏障显著降低，反应动力学速率提升 100 倍以上。
---
二、 CGIF（碱性活化矸石气液混合）固碳充填工程技术方案
CGIF 系统是由“二氧化碳捕集罐区—智能高剪切混配制浆—高压多级混合反应系统—管道直井重力自流输浆系统”组成的全生命周期闭环流程。

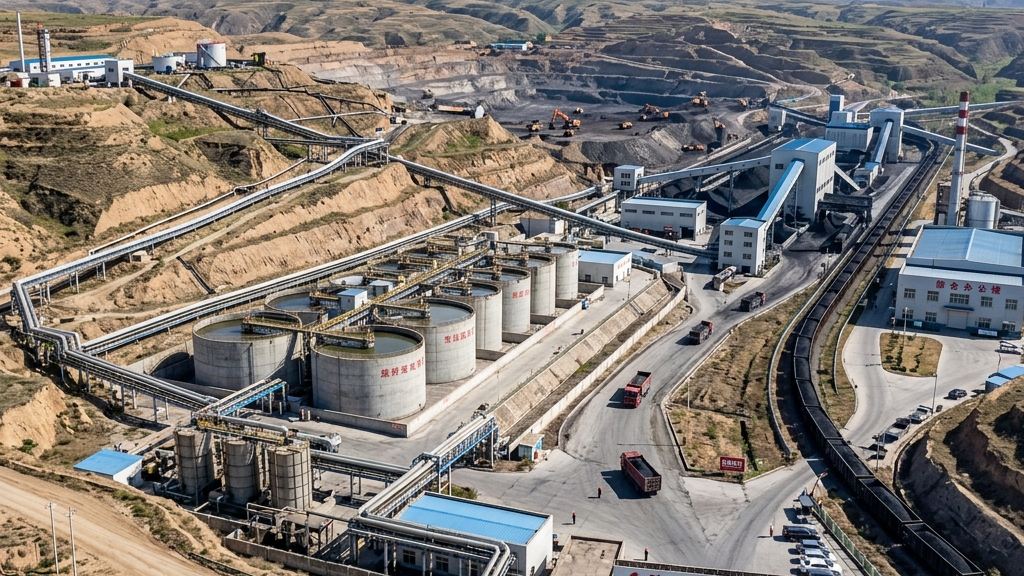

2.1 地面连续反应制浆站工艺配置
- 气体增压注气系统：将附近电厂或煤化工企业捕集来的液态 CO_2 气化，并增压至 $1.2 \sim 2.5 \text{ MPa}$；
- 高剪切三相连续反应釜：煤矸石超细研磨后的料浆（浓度 60%）通过变频泵送入反应釜。在釜内，超细喷嘴将高压 CO_2 气体以微纳米气泡形式喷入料浆中，通过转速高达 $1500 \text{ rpm}$ 的高剪切桨叶进行强制混合；
- 加药调理系统：自动注入少量减阻剂与早强固碳催化剂，使矿化反应在 15 分钟内完成 80% 以上，浆体粘度维持在宾汉塑性流体的合理运移区间。
2.2 管道运移过程中的气液固三相稳定性控制
为防止 CO_2 气体在管道输送过程中由于压力下降自溢膨胀产生“气锁”堵塞，系统设计必须保持管道全段处于满管流（Full Pipe Flow）状态。即整个下降管路中的流体压头必须大于溶水气体的饱和自溢压力。
---
三、 CGIF 固碳充填二氧化碳封存量测算物理数学模型
为了在全国 CCER（国家核证自愿减排量）交易平台中获得认同，煤矿必须提交经过第三方核证的、符合物理与热力学本构的固碳测算数学模型。
3.1 单吨煤矸石理论二氧化碳固封量 \(M_{CO_2}\) 计算公式
单吨矸石通过化学反应固定 CO_2 的理论质量，可使用修正后的 Steinour 公式来估算：
其中：
- M_{CO_2} 为每吨干矸石固定的二氧化碳质量（\text{kg/t}）；
- w_{CaO}, w_{MgO}, w_{SO_3} 分别为煤矸石粉体中氧化钙、氧化镁和三氧化硫的质量百分比（通过 XRF 荧光光谱测定）；
- M_{W,CO_2}, M_{W,CaO}, M_{W,MgO}, M_{W,SO_3} 分别为各氧化物的相对分子质量（分别为 44.01, 56.08, 40.30, 80.06）；
- η 为钙离子的实际矿化反应效率因子（通常在实验优化级配下，η = 0.65 \sim 0.85）；
- \beta 为镁离子的实际矿化反应效率因子（由于镁离子反应较钙慢，通常 \beta = 0.35 \sim 0.55）。

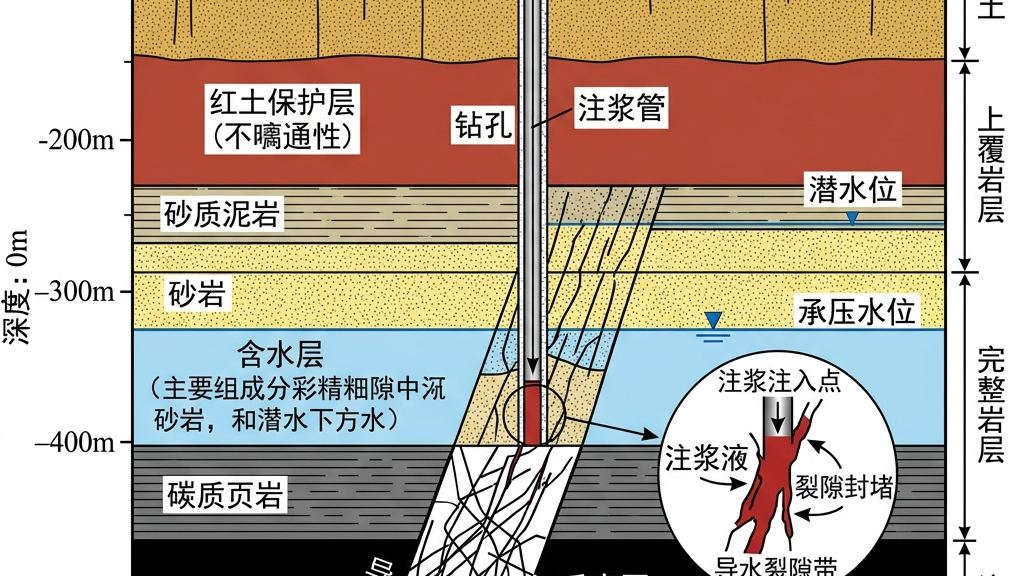

3.2 三维采空区多孔介质中 \(CO_2\) 运移与矿化动力学耦合模型
当浆体泵送进入采空区或覆岩离层后，多孔介质中液相二氧化碳浓度 C_{aq} 随时间与空间的演化方程，可用带反应项的对流弥散控制偏微分方程来描述：
其中：
- θ 为充填固结体及岩层离层多孔介质的有效孔隙度；
- \mathbf{D} 为二阶水动力弥散张量（\text{m}^2/\text{s}）；
- \mathbf{u} 为多孔介质内流体孔隙速度矢量（\text{m/s}）；
- R_{min} 为碳酸盐矿物化沉淀反应速率项（\text{mol}/(\text{m}^3\cdot\text{s})），可用动力学多相速率定律表示：
（其中 A_s 为矿物反应活性比表面积；k 为温度相关的反应常数；\text{IAP} 为离子活度积；K_{sp} 为方解石溶度积常数）。该模型用于精细估算充填体内不同深度区域在长达 100年尺度下的碳封存寿命和泄漏概率。
---
四、 负碳充填带来的碳税减免与全国碳交易市场（CCER）战略收益
对于煤炭开采企业，CGIF 负碳充填项目的落地，直接关系到企业的“碳资产总账本”以及地方环保税费优惠政策的获取。
4.1 碳税与环保税的双重减征逻辑
随着2026年起我国将温室气体（以 CO_2 当量计）逐步纳入环境保护税计税科目，企业吨煤的隐性碳税成本在逐年攀升。
- 减税对账：以一共产能 500 万吨的集团为例，其年直接碳排放量高达 15 万吨（含通风瓦斯释放及地面制浆柴油、电单耗折算）。若采用 CGIF 技术，每年井下充填 120 万吨超细活性矸石浆体，吨矸实际固碳约 $85 \text{ kg}$，则年累计在地下永久固化封存二氧化碳：
这 10.2 万吨被核证地质封存的 CO_2 相当于直接抵消了集团年排放总额的 68%。按 2026 年全国碳排放税拟计税均价 80 元/吨计算，每年可直接为集团减免碳税支出：
4.2 参与 CCER 碳交易的额外财务盈余
在国家重新启动 CCER（国家核证自愿减排量）机制后，地质矿化封存 CO_2 由于其极高的数据真实性（地磅称重矸石吨数、进出反应釜 CO_2 流量计读数、XRD 方解石衍射含量三级互证），非常容易通过核证机构的审核。
- 收益算账：这 10.2 万吨核证减排量可在全国碳市场进行挂牌交易。按交易均价 95 元/吨计算，集团每年通过“卖碳指标”可获得额外财务性绿色净利润：
结合碳税减免与交易收益，CGIF 项目年均碳资产增值效益累计高达 1785 万元，基本能够完全对冲制浆站运行耗电以及加药调理的运营支出。
---

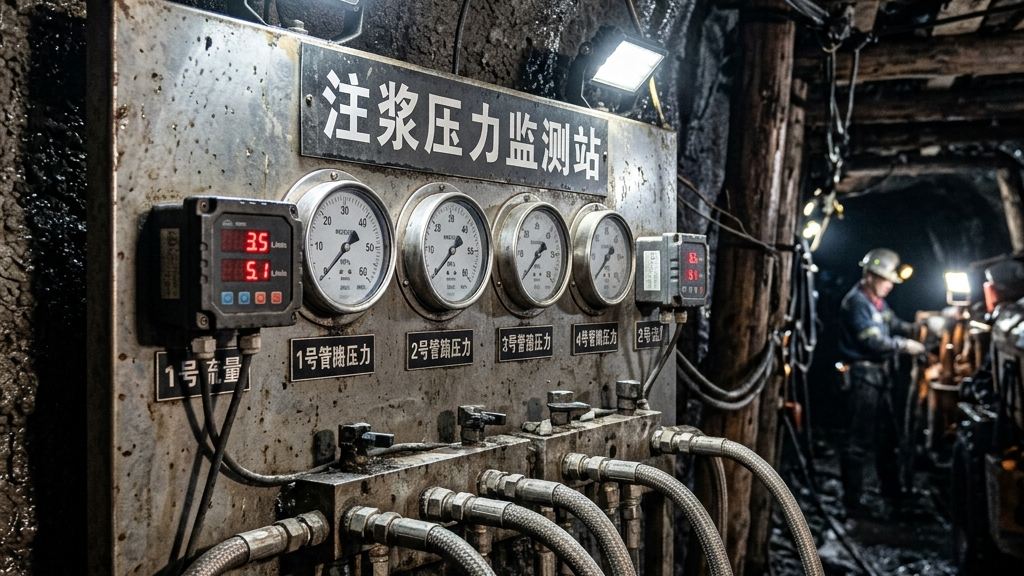

五、 碳封存充填控制系统日常运行主要参数速查表
为保证制浆釜及反应管道在连续注气状态下的流体力学安全，地面和井下控制点需遵循严格的参数阈值控制：
| 监测位置 | 核心变送器参数 | 额定安全范围 | 推荐目标中值 | 控制精度 | 超标应急动作与安全阀联动机制 |
|---|---|---|---|---|---|
| 气体增压泵出口 | CO_2 进气管道压力 | $1.0 \sim 3.0 \text{ MPa}$ | $2.0 \text{ MPa}$ | $± 0.1\text{ MPa}$ | 进气压突降说明气源泄露，联动切断增压泵并闭锁电磁总阀 |
| 高剪切反应釜 | 釜内料浆 pH 值 | $9.5 \sim 12.0$ | $10.5$ | $± 0.2$ | pH降至 8.0 以下说明酸性 CO_2 注入过量产生碳酸氢钙，降低充填体强度，必须减少进气量并加碱调节 |
| 井口直管顶端 | 浆体满管流回气压力 | $0.2 \sim 0.6 \text{ MPa}$ | $0.4 \text{ MPa}$ | $± 0.05\text{ MPa}$ | 压力暴跌至零说明发生垂直气涌，立即启动下部气相阻尼放空阀 |
| 反应釜排料端 | 浆液温度（矿化为放热反应） | $20 \sim 55 ^\circ\text{C}$ | $38 ^\circ\text{C}$ | $± 2.0 ^\circ\text{C}$ | 温度陡升突破 $65^\circ\text{C}$ 会导致管壁胶带脆化，必须增大反应釜夹套冷却水循环量 |
---
六、 常见运行过程故障（管道气堵气锁、反应釜碳酸氢盐软化）应急预案
CGIF 在运行中由于引入了压缩二氧化碳气体，工艺上面临着普通水力充填所不具备的“气相伴生隐患”，必须制定严密的安全操作规程。
6.1 下井管道突发“气锁气涌”阻断输浆事故
- 引发原因：若井口流量控制不当，直管段未能保持满管流，溶解在浆体中的二氧化碳在管道中段因流体静压降低而解析气化，形成大气泡积聚，导致管道输送摩阻陡升形成“气锁”，并极易引发气体沿直管向上爆发性喷浆。
- 应急闭环处置规程：
- 双向紧急截止：地面控制柜检测到井口静压突降或异常气流量波动时，PLC 自动闭锁，在 2秒内紧急关闭进料浆阀与 CO_2 注气截止阀。
- 开启阻尼放空：打开安装在直井口旁通的阻尼排气降压阀，将积聚的高压二氧化碳气体通过阻尼器缓冲排向大气，直至管壁动压恢复至常压。
- 清水满管重构：反向启动井下辅助加压泵，将管道从底往上灌满清水，排空管内残余气泡，后续重新注入浆体时，地表控制下料流量增加 20%，维持管内正压强。
6.2 充填固结体发生成型期“强度断崖式软化”事故
- 引发原因：如果二氧化碳注气量超标，反应釜中溶水生成的碳酸根浓度过高，与钙离子反应超越了方解石饱和点，转化为高度易溶的碳酸氢钙：
碳酸氢钙不仅无法形成矿物支撑骨架，更会随自由水流失，导致充填固结体最终抗压强度从设计的 $5.0 \text{ MPa}$ 跌至 $1.0 \text{ MPa}$ 以下，导致顶板变形受控恶化。
- 应急闭环处置规程：
- 降低注气配比：立即调低注气变送器流量，确保注气质量比控制在干矸质量的 5% 以下。
- 加注活性氧化铝与石灰粉：向反应大罐中紧急添加 2.5% 的活性熟石灰粉（Ca(OH)_2），提高浆体 pH 值至 11.5，强行促使易溶的碳酸氢钙向方解石沉淀晶体转化，方程式如下：
- 添加石膏早强组分：调整下一批料浆级配，复掺 5% 的半水石膏，通过生成钙矾石晶体快速重构三维强度网络。
---
七、 总结与企业低碳行动纲领
煤矸石固碳充填（CGIF）技术是把煤炭企业头顶的“固废大宗处置”与“温室气体排放减量”两大核心红线危机合二为一，在地下深部离层空间进行无害化联合消纳的革命性方案。小保当等煤矿的实践已经证明，该技术不仅在工程物理上本质安全，在财务报表上更是可以通过碳税抵扣和 CCER 交易为企业创造实实在在的财务收益。
为了在集团内部推广 CGIF 项目，矿井决策层必须坚持如下三条纲领：
- 地质前置勘探，精细标定碱性钙/镁矿物分布：委托专业检测单位对主力煤层顶底板矸石的 XRF 化学成分进行图谱分析，优选富钙层位进行采选，以确保单吨固碳率在 80kg 以上。
- 打通电厂/化工捕集 CO_2 的区域协作链条：与邻近的高排放化工、电厂签署二氧化碳联供协议，降低液态 CO_2 的采购与物流差运费成本。
- 推行全透明 SCADA 固碳计量在线审计：将每一次注气、每一车矸石的重量通过不可篡改的工业数据链直接挂载在集团的安环月报中，确保能顺利通过国家和省级低碳减排办公室的第三方资质审核。
