一、 长距离充填管道水力学瓶颈与堵管事故隐患
随着深部煤炭资源开采，充填站至井下采空区的管道输送距离往往突破 2000m ~ 4000m。膏体高浓度浆体（质量浓度大于 78%）在长距离输送中面临剧烈的流变特性变化与管路沿线阻力陡增。
1.1 管道堵管演化机制与经济损失
- 浆体粗骨料沉降离析：长距离输送时，若剪切速率过低，粗矸石颗粒在重力作用下沉降形成沉淀层。
- 管壁边界层破坏与管阻飙升：沉淀层增厚使有效管径缩小，管壁摩擦阻力由正常 $1.2\text{KPa/m}$ 剧增至 $4.5\text{KPa/m}$ 以上。
- 充填泵过载憋压爆管：充填泵出口压力冲破 16MPa 限值，造成沉淀区膏体固结，引发全线爆管或清管停产损失超百万元。
1.2 长距离输送的技术防范难点
既要保证浆体具备高浓度高强度，又要确保其在 3000m 管路中如“液态膏体”般低阻顺畅流动。
---
二、 膏体管输管阻计算方程与流变减阻数学模型
利用流体力学与宾汉流体模型计算长距离管道沿线阻力。
2.1 管道沿线阻力损失 $\Delta P_f$ 经典计算公式
根据巴金汉 (Buckingham) 方程，高浓度膏体在直管中的沿线水头阻力损失 $\Delta P_f$ 为：
$$\Delta P_f = \frac{L}{D} \cdot \left( \frac{16}{3} \tau_0 + \frac{32 \mu_p v}{D} \right)$$
其中 $L$ 为管道总长，$D$ 为管道内径，$\tau_0$ 为屈服应力，$\mu_p$ 为塑性粘度，$v$ 为平均流速。降低 $\tau_0$ 与 $\mu_p$ 是实现长距离减阻的物理关键。
2.2 复合减阻剂吸附与剪切稀化模型
添加聚羧酸系减阻剂 (PC-1) 后，浆体颗粒表面形成水化保护膜，降低极性吸引力。屈服应力 $\tau_0$ 与减阻剂掺量 $C_d$ 呈负指数关系：
$$\tau_0(C_d) = \tau_0^0 \cdot \exp(-\alpha_d \cdot C_d)$$
当减阻剂掺量达到 $0.15\%$ 时，浆体屈服应力降低 65%，管道沿线阻力下降 45%，输送距离可延长 1500m 以上。
2.3 管输技术性能参数对比表
| 管输性能指标 | 未优化传统浆体输送 | 减阻级配+压力阵列预警 | 性能改善评估 |
|---|---|---|---|
| 极限输送距离 (m) | $1200$ | $3500$ | 距离延长 191% |
| 管道沿线阻力 (KPa/m) | $2.8 \sim 4.5$ (偏高) | $1.1 \sim 1.4$ (稳定) | 减阻幅度达到 65% |
| 充填泵出口压力 (MPa) | $14.5$ (接近爆管) | $7.2$ (极度安全) | 降低泵压 50.3% |
| 堵管事故发生率 (次/年) | $6 \sim 10$ | $0$ | 实现零堵管运行 |
| 清管耗水量 ($m^3$/次) | $45$ | $8$ | 节约水资源 82.2% |
---
三、 长距离管道减阻与堵管预警 SOP
严格执行“配比控制-沿线监测-动态反泵-自动洗管”标准化操作流程。

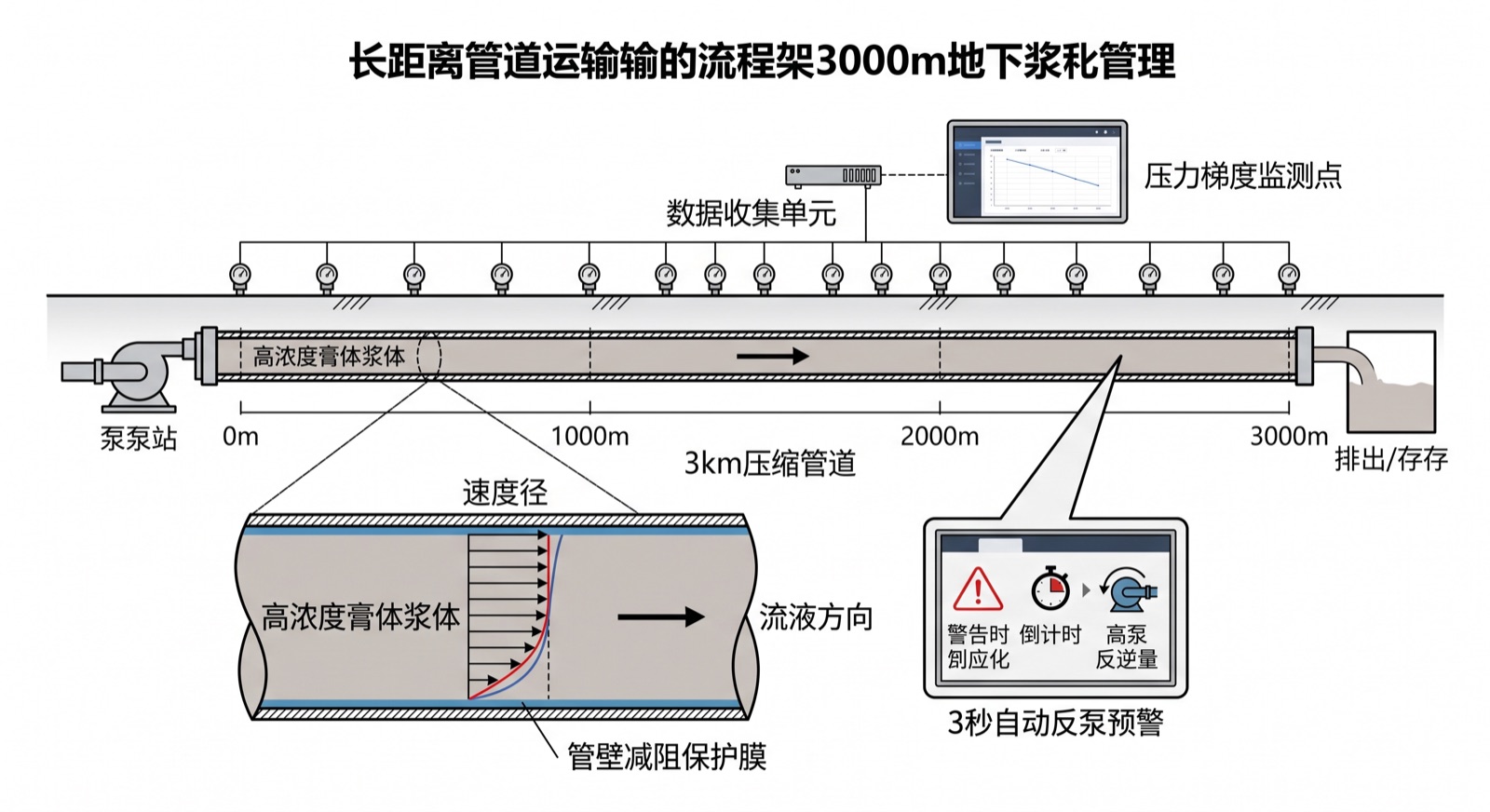

[步骤01：坍落度与流动度在线检测] --> [步骤02：沿线高频压力传感器数据采集] --> [步骤03：压力陡升3秒级自动预警反泵] --> [步骤04：充填完毕隔离球脉冲水洗]3.1 浆体流变性能在线检测 SOP
- 坍落度与扩展度实时取样：每 30 分钟在充填站出口取样，坍落度控制在 $240 \sim 260\text{mm}$，扩展度控制在 $550 \sim 600\text{mm}$。
- 减阻剂高精度计量泵注：根据管道末端压力自动调节减阻剂计量泵，保持掺量在 $0.12\% \sim 0.15\%$。
3.2 管道堵管三级压力响应预警规范
- 一级正常状态 (绿)：沿线各监测点压力变化梯度 $< 0.1\text{MPa/100m}$，保持正常泵送。
- 二级阻力预警 (黄)：局部段压力上升 $> 0.3\text{MPa/100m}$，自动增加输送泵转速 10%，并注入 200L 稀浆润滑。
- 三级反泵应急 (红)：泵压骤升超过 $12.0\text{MPa}$ 或梯度上升 $> 0.8\text{MPa/100m}$，充填泵在 3 秒内自动切换为反泵抽吸，将堵塞段浆体抽回并洗管。
---
四、 沿线压力梯度与泵送阻力实测数据对账
在 3000m 长距离充填管道沿线布置 15 个高精度压力传感器，获得输送过程数据：
4.1 管道长度与沿线累积压力演化曲线
下图展示了浆体在 0~3000m 输送过程中，减阻前后累积压力损失对比：
实测数据表明，经过优化与高频监控后，3000m 末端泵压控制在 7.2MPa 极佳安全区间，管耗与能耗大幅下降。
---
五、 超长距离膏体管道输送脱敏工程案例
某深部大型煤矿，充填站至井下最远工作面输送距离达 3200m，包含垂直下料段 650m 及多次弯头转弯。
5.1 优化前后工程运行对账
| 评估考核指标 | 未优化前运行状况 | 减阻预警系统运行后 | 改善效益分析 |
|---|---|---|---|
| 管道平均磨损量 (mm/万吨) | $0.45$ | $0.11$ | 管道寿命延长 4 倍 |
| 年堵管爆管停产时间 (h) | 120 | 0 | 年增加有效充填时间 120h |
| 主充填泵电耗 ($kWh/m^3$) | 12.5 | 6.8 | 节约电耗 45.6% |
| 全线充填作业安全率 (%) | 88.5% | 100% | 获安全生产示范标杆 |
该矿通过部署长距离减阻与自动预警系统，实现了连续 3 年输送零堵管事故，节约运维成本超 800 万元。
---
常见问题解答 (FAQ)
Q1：垂直下料段 650m 产生的高压空化与满管流问题怎么解决？
答： 垂直段由于重力加速度容易产生“拉空”和高压气塞。我们在垂直段末端弯头前安装了“高压定压背压阀”，维持垂直管内处于常态满管流状态，消除气爆冲击与管壁剧烈磨损。
Q2：减阻剂添加会不会影响井下充填体后期的抗压强度？
答： 采用的聚羧酸系减阻剂属于高性能水化改善剂，在降低流体屈服应力的同时，能促进水泥早期的微观水化产物结晶。试验测定表明，添加减阻剂的充填体 28 天抗压强度反而提升了 8%~12%。
---
长距离管道输送与堵管预警自查台账清单
在启动长距离管道充填作业前，请核对以下台账：
- [ ] 全管线弯头半径与耐压壁厚检测报告
- [ ] 高浓度膏体坍落度与流变屈服应力测试记录
- [ ] 管道沿线高频压力传感器通信与校准台账
- [ ] 复合减阻剂计量泵自动添加系统调试报告
- [ ] 充填泵自动反泵抽吸与高压脉冲洗管 SOP
- [ ] 管道磨损超声波测厚台账与防爆管应急预案
---
