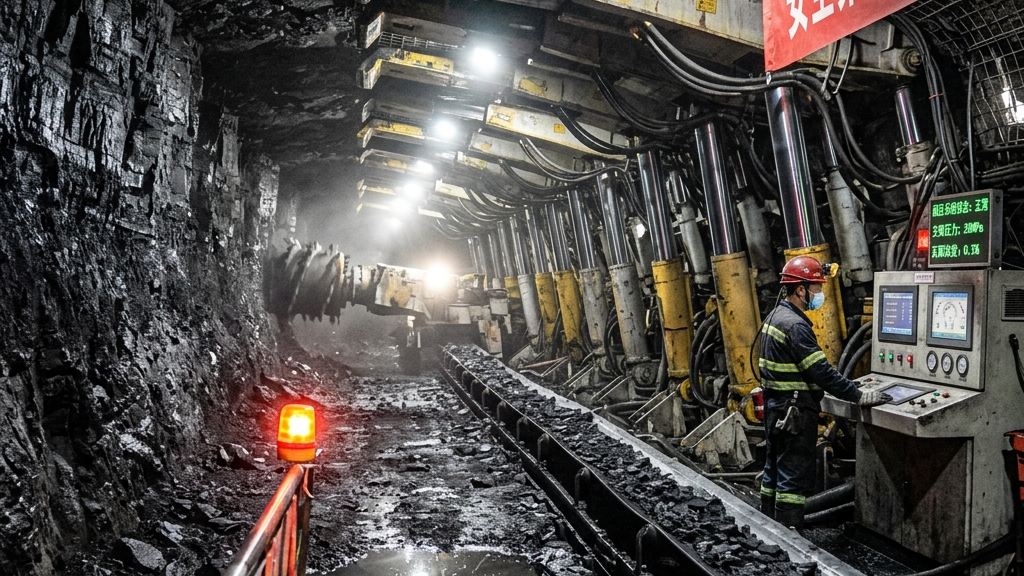

一句话回答: 在高瓦斯与突出矿井中,如何实现覆岩隔离注浆防灾与瓦斯安全抽采的无缝协同?其核心在于构建“采前超前水平孔大范围抽采减压-采后离层区浆体动态封堵裂隙通道-瓦斯涌出量与注浆压力实时联锁控压”的时空协同治理体系。通过注浆体切断瓦斯沿上覆岩层裂隙带向工作面和回风隅角的窜流通道,实现瓦斯“零超限”与矸石“零排放”的本质安全双赢。

张洁贞
张洁贞 绿色矿山充填与矿业信息化顾问

适用读者: 煤矿矿长、总工程师、通防科长、地测科长、安全环保总监

作者: 张洁贞|中矿天智信息科技(徐州)有限公司高级销售经理|中国矿业大学技术支持

一、高瓦斯矿井覆岩注浆的耦合安全瓶颈

我国大部分中东部及西部深部开采矿区(如山西阳泉、晋城,安徽淮南、淮北,以及陕北部分高瓦斯区)普遍面临着高瓦斯(煤与瓦斯突出)采动覆岩破断地质灾害并存的复杂局势。在此类矿井中上马地面覆岩隔离注浆或采空区矸石充填项目时,通防与地测部门常常面临互为牵制的技术冲突:

  1. 采动裂隙作为瓦斯窜流与注浆跑浆的共同通道:工作面回采后,顶板垮落产生导水裂隙带(Hf)与弯曲离层带。这些微细裂隙网络不仅是邻近层高压瓦斯向工作面快速逸散和涌出的天然“高速路”,也是地面注入矸石浆液的运移空间。如果时序不当,高压注浆液极易发生沿裂隙向瓦斯抽采管路、抽采钻孔的窜浆,甚至直接损坏抽采套管导致瓦斯管路彻底报废。
  2. 注浆压力积聚导致瓦斯异常涌出(憋压喷出):若在密闭采空区或离层区进行强行带压注浆(憋压值 $≥ 6.0\text{ MPa}$),料浆的体积填充会对富存瓦斯的裂隙网络施加挤压作用,产生“活塞效应”。这种压力积聚会瞬间将裂隙内残留的高浓度瓦斯挤向工作面上隅角,造成隅角瓦斯浓度突破 1.0% 的安全红线,引发紧急停产撤人事故。
  3. 传统单一治理手段的工作冲突与时间接续紧张:传统的瓦斯抽采多占用工作面切眼排班,而注浆防冲又需要连续泵送。由于井下管道空间和时间窗口的局限,采煤、抽采、注浆三者频繁产生“争道争时”冲突,不仅降低了采掘设备利用率,还推高了吨煤治理成本。

因此,研发和实施“瓦斯抽采与覆岩注浆协同治理”的工程边界,建立严密的压力与瓦斯浓度安全联锁控制系统,是高瓦斯矿井实现无废开采和长效安全的必由之路。

瓦斯抽采与覆岩注浆孔裂隙网络瓦斯运移及封堵模型
图2:瓦斯抽采与覆岩注浆孔裂隙网络瓦斯运移及封堵模型
二、瓦斯运移与注浆封堵的渗流耦合力学模型

2.1 气水两相多孔介质渗流力学方程

在覆岩注浆和高压瓦斯运移的重叠区域,岩体被视为裂隙多孔介质。瓦斯气体(气相)与矸石浆液析出水(液相)在裂隙网络中的共同流动服从两相达西定律(Two-Phase Darcy's Law):

v_g = -\frac{k_{absolute} \cdot k_{rg}(\theta_g)}{\mu_g} \left( \nabla P_g + \rho_g g \nabla z \right)
v_w = -\frac{k_{absolute} \cdot k_{rw}(\theta_w)}{\mu_w} \left( \nabla P_w + \rho_w g \nabla z \right)

式中:v_g, v_w 分别为气体和液体的渗流速度;k_{absolute} 为岩体绝对渗透率;k_{rg}, k_{rw} 分别为气相和液相的相对渗透率,是各自饱和度 θ 的非线性函数;P_g, P_w 为气、液相两相压强;\mu_g, \mu_w 为动力粘度。

通过注入高胶结密实料浆,料浆固结物将占据岩石的主裂隙孔隙,使绝对渗透率 k_{absolute} 迅速衰减:

k_{absolute}(t) = k_{initial} \cdot e^{-\beta \cdot V_{solid}(t)}

式中:V_{solid}(t) 为随龄期水化固化的浆体固体体积分数。由于渗透系数的指数级下降,瓦斯气体失去了渗流通道,运移路径被强力截断。

2.2 协同工艺时序控制

在时间轴上,协同工艺必须遵循“先抽后注、以注保抽、以抽促注”的时序要求。

01

瓦斯参数测定与运移裂隙带预计

利用采动裂隙力学模型计算工作面回采后覆岩瓦斯富集带及导水裂隙带(Hf)波及上限高度

02

超前高水平分支瓦斯抽采孔运行

在工作面前方打设大直径顺槽水平分支瓦斯抽采孔,并联高负压抽采管网对瓦斯进行先行拦截

03

覆岩隔离注浆离层带打钻与埋管

从地表打设注浆垂直定向井,钻头精准切入主关键层下方离层区,埋入高压扫线注浆钢管

04

高致密防渗矸石浆体带压注入

地面泵站压注矸石-粉煤灰-早强材料高浓度浆液,填满离层空隙,封堵裂隙通道,隔绝瓦斯渗流

05

裂隙网络阻断与抽采浓度联锁反馈

监测注浆孔压强与抽采孔瓦斯纯量变动,通过中控阀门自动联锁调节瓦斯抽采负压强度

从工艺时序可以看出,前置瓦斯抽采为后期高压注浆腾出了受力变形容积,而注浆封堵则阻断了空气混入瓦斯管道,提高了最终瓦斯纯量输出。

2.3 压力与瓦斯浓度安全联锁数学判别

在注浆泵送期间,为防止“活塞效应”将高浓度瓦斯压入回风隅角,设隅角实时瓦斯监测浓度为 C_{gas}(t),地面注浆孔口憋压压力为 P_{inject}(t)。安全联锁控制系统执行以下动态判别逻辑:

\text{If } C_{gas}(t) \ge 0.8\% \text{ or } P_{inject}(t) \ge P_{limit} \implies \text{Trigger Emergency Interlock: Stop Pump \& Open Vent}

式中,P_{limit} 为基于井下工作面支架工作阻力反算得到的覆岩极限承受压强,防止压裂关键层引起瓦斯大面积突涌。

瓦斯抽采泵站高防爆变频抽采泵组特写
图4:瓦斯抽采泵站高防爆变频抽采泵组特写
三、协同控制关键设计参数与对账表

为了确保注浆封堵不发生瓦斯异常积聚,且管网能够平稳运行,地测、通防及调度中心必须严格执行以下设计对账指标:

工作面回采过程中异常瓦斯涌出量对比 (m³/min)
0 10 20 30 40 瓦斯涌出量 (m³/min) 推进50m 推进150m 推进250m 推进350m 推进长度 (m) 常规开采瓦斯异常涌出 (峰值 35.8 m³/min) 注浆封堵与协同抽采后 (稳定维持 10 m³/min 以下)

3.1 瓦斯抽采与注浆协同关键参数控制对账表

工艺参数类别 设计边界红线值 现场测定仪器设备 防灾及通防安全逻辑
注浆浆体固化密度 1.32 \sim 1.38\text{ g/cm}^3 地面在线管道密度计测定 保证浆体在重力下自流压实,提高水化晶体致密度
封堵裂缝段气密性 稳压渗透系数 K ≤ 1.0 \times 10^{-7}\text{ cm/s} 井下打钻保压测定仪,保压30min 确保切断瓦斯运移通道,实现工作面零异常涌出
抽采瓦斯管道纯度 ≥ 30\% (混空率降至最低) 在线光干涉瓦斯传感器,连续分析 防止注浆液流失漏风,确保抽采高浓度纯净瓦斯
安全联锁限压值 P_{limit} = 4.5 \sim 6.0\text{ MPa} 泵出口数字防冲压力变送器,联锁急停 避免注浆压强过高压裂隔水层或瓦斯隔离带顶板
工作面上隅角瓦斯 C_{gas} ≤ 0.8\% (硬性警戒红线) 红外高精度瓦斯测定仪,秒级数据回传 煤矿安全规程硬性边界,超限系统自动切断电源
超前抽采时限 回采推进前 ≥ 6\text{ 个月} 年度采掘计划接续网络图监控 留出充足的瓦斯抽采时间释放煤体膨胀能与地应力

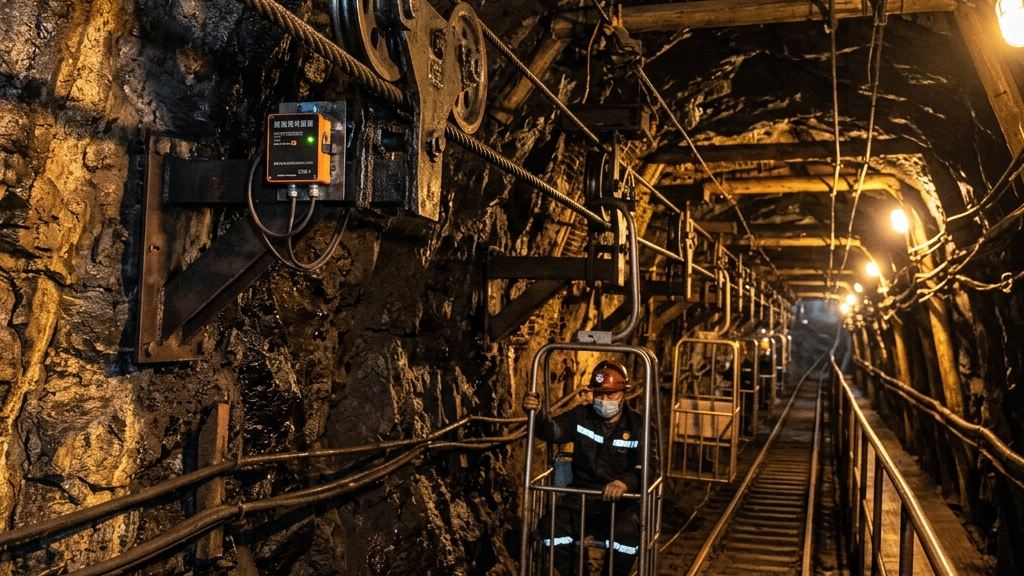

井下瓦斯抽采管网高浓度瓦斯压力及流量在线监测仪安装现场
图3:井下瓦斯抽采管网高浓度瓦斯压力及流量在线监测仪安装现场
四、瓦斯涌出与跑浆异常双重应急处置 SOP

在协同施工过程中,存在瓦斯突发超限以及浆液窜入抽采钻孔的两大极高风险险情。井上下应急调度必须配置毫秒级响应联动SOP:

SOP 1:工作面回风隅角瓦斯浓度突发超限($\ge 1.0\%$)

  • 触发条件:工作面隅角传感器发出声光报警,数据显示瓦斯浓度在 5分钟 内突破 1.0% 并继续上扬,同时地表高压注浆泵正在以 6.5 MPa 带压泵送。
  • 处置流程
  • 联锁紧急停泵:中控室调度电脑触发“瓦斯-注浆”安全联锁红线,毫秒级切断地面注浆泵车主电源,停止浆体压注,切断压力活塞源头。
  • 井下工作面断电:安全系统自动拉断工作面所有非防爆电气设备电源,停止割煤机运转,撤离风流所及区域所有施工人员。
  • 启动应急大排量风机:通风防灭火队开启回风巷的压风引射器和大功率局部扇风机,以 ≥ 1800\text{ m}^3\text{/min} 大风量强力稀释排放隅角瓦斯。
  • 开启应急抽采泵:将预留的瓦斯应急抽采管道压力负压提高至 35 kPa 强力抽吸,直至瓦斯浓度恢复到 0.5% 以下。

SOP 2:注浆浆体跑浆窜入瓦斯抽采钻孔(抽采管堵塞)

  • 触发条件:井下瓦斯抽采主管自动流量计读数骤降,抽采负压急剧增大,且抽采管排污阀中流出灰色粘稠矸石浆液。
  • 处置流程
  • 停泵与阀门隔离:立即停止地表对应注浆孔的注浆,并关闭窜浆段瓦斯抽采孔的分支控制阀,保护抽采干管不受浆液污染。
  • 清水冲洗套管:利用已有抽采支管上的预留冲洗口,向受损抽采钻孔内注入高压清水进行逆向清管吹洗,将进入管内的残浆洗出。
  • 物理扫孔重建:对于已部分固化的管道,利用随钻测量钻机重新打钻扫孔,击碎凝固的矸石胶结体,恢复抽采通道。
  • 调整浆体初凝:重新注浆时添加 2% 的外加剂调浆以减小流动半径,降低泵送压力慢注。

地质总工与通防科长论证瓦斯抽采与注浆协同规划
图5:地质总工与通防科长论证瓦斯抽采与注浆协同规划
五、山西高瓦斯煤与瓦斯突出矿井协同实践

5.1 工程与水文瓦斯地质背景

山西某大型深部煤矿,设计产出 500 万吨/年。矿井属典型高瓦斯煤与瓦斯突出矿井,主采 3号煤层,埋深达 780 米。煤层瓦斯含量为 14.8 m³/t,回采前方存在一条大断层破碎带。

在开采过程中,回风顺槽及隅角瓦斯涌出量经常高达 42 m³/min。由于顶板坚硬,顶板初次垮落时释放的能量多次引发单次超过 10^5\text{ J} 的微震显现。为防冲和减沉,矿方上马了覆岩注浆。然而在施工初期,由于未进行时空协同,高压注浆(憋压至 7.5 MPa)曾 3次 导致浆液窜入正在抽采的水平瓦斯抽采管路中,造成管网大面积堵塞,且导致隅角瓦斯在 15分钟 内激增至 1.8% 超限,险些酿成突出事故。

5.2 协同治理方案设计

矿方总工程师迅速牵头设计并实施了瓦斯抽采与覆岩注浆时空协同控制工程

  • 时序重构:工作面推进前,先利用顶板下方的“瓦斯高抽巷”和“顺槽大直径抽采孔”提前 8 个月进行预抽采,使局部瓦斯压力降至 0.6 MPa 以下。
  • 物理屏障构筑:在断层带及抽采钻孔周围 30 米内设立注浆隔离红线区。在靠近抽采孔 15 米范围内,先低压压注快凝水泥浆(凝固时间仅 25分钟)构筑浆液拦截带,锁死通路。
  • 联锁监控布防:在矿井工业以太网中开发联锁控制系统,把隅角瓦斯传感器与地面制浆站高压泵实现 PLC 软硬件双向联锁。

5.3 治理前后安全与效益对比

协同方案常态化运行一年后,生产技术与安全环保科提取了各项监测指标对比对账:

对账验证指标 协同治理实施前 协同治理实施后 防灾环保控制效果
回风隅角瓦斯最大浓度 1.8 % (高频次超限) 0.35 % ~ 0.48 % 消除了瓦斯超限安全隐患
瓦斯抽采管网平均纯度 14.2% (漏风混空严重) 48.6% (高浓度抽采) 抽采浓度提升 3.4 倍
年发生窜浆堵孔事故 3 次/年 0 次/年 保证了抽采管路生命财产安全
单日最大微震能量释放 2.8 \times 10^5\text{ J} 1.5 \times 10^4\text{ J} 大能量微震事件减少 94.6%
年因瓦斯/防冲停产天数 24 天/年 0 天/年 生产效率得到最大释放
年合规消纳原矸石总量 0 万吨 42.8 万吨/年 实现了矿山固废不出井绿色堆存

实验和现场数据表明,注浆浆体固化后在覆岩关键层下方形成的高致密防水防渗隔离带,切断了高浓度瓦斯流向采空区的裂隙路径。这迫使高浓度瓦斯被规整引导入已有的抽采管网中,高纯度的瓦斯甚至被引至地面气轮机用于发电,实现了“变废为宝,绿色低碳”的目标。

六、协同方案设计可研申报准备资料清单

项目在申报高瓦斯矿井覆岩注浆协同安全论证设计时,通防科及地测科必须提前整理以下申报支撑卷宗:

  • [ ] 矿井瓦斯参数评估报告:煤层瓦斯含量、绝对和相对涌出量计算书及突出危险性鉴定报告。
  • [ ] 高瓦斯工作面通风网络分布及风量核算书:包含进回风量、隅角风流流速及风门压力分布。
  • [ ] 邻近层高位瓦斯抽采孔及水平钻孔布设图:用于规划注浆钻孔的避让安全红线。
  • [ ] 注浆阻气防渗材料抗渗级配测试报告:包含矸石微粉水化凝结 28天 后对空气、瓦斯气体的屏障透过系数。
  • [ ] 安全联锁软硬件接线及控制逻辑设计图:明确 PLC 通讯模块、光纤传感器与断电仪的物理响应关系。

七、常见问题 FAQ

Q:注浆液高压灌注,会不会把井下采煤面支架顶部的瓦斯管路彻底压扁变形?

A:不会。在设计时,我们要求所有穿过离层区的瓦斯抽采管道使用“双层高强度耐压无缝钢管”(壁厚 $≥ 12\text{ mm}$),并且在管道周围先泵送低压的泡沫胶结料缓冲。同时,注浆憋压极限严格控制在 6.0 MPa 以内,远低于无缝钢管的极限抗径向变形载荷(15 MPa 以上),可确保管道绝对安全。

Q:为什么先抽后注能有效防止注浆过程中的瓦斯超限?

A:因为瓦斯是以游离态和吸附态富存在煤岩体内的。通过前置 8 个月的强力负压抽采,不仅能把游离状态的瓦斯气体吸走,还会促使吸附在裂隙煤壁上的瓦斯分子解吸解聚,使裂隙网络内的压力能得到极大稀释。这样,即使后期注浆产生积压“活塞效应”,由于没有富余瓦斯气源,隅角也就不会发生瓦斯浓度异常反弹了。

Q:注浆产生的二次水化放热,会不会导致局部瓦斯积聚区域发生受热引燃?

A:不会。一方面,协同配方中水泥用量仅为 5% 左右,主要为粉煤灰和磨细矸石的低水化热体系,其最高温升不超过 20^\circ\text{C},远低于瓦斯引燃的临界自燃温度(650^\circ\text{C} 以上)。另一方面,注浆空间处于密闭缺氧(氧气浓度长期低于 3.2%)的窒息状态,因而不具备发生链式化学反应的燃烧条件。

关于作者

张洁贞,中矿天智信息科技(徐州)有限公司高级销售经理。

专注于高瓦斯矿区瓦斯与顶板灾害一体化顶层设计、覆岩隔离注浆封堵气密性配方研发、煤矿安全联锁自动化系统集成。

依托中国矿业大学高水平通防与安全力学实验室支持,为您提供一矿一策的协同防突防冲一体化可研与商务交付。
