采空区充填关注流动性，本质是在关注“充填体能不能到达该到的位置”。流动性不足，容易出现堵管、分层、局部空洞和假接顶；流动性失控，又可能导致浆体流失、跑浆和强度不足。
做高水材料漫灌方案时，不能只看材料强度，还要把矸石粒径、孔隙率、泵送距离、初凝时间、压力流量监测和充填率验收放在同一张工艺控制表里。
一、流动性为什么是采空区充填的第一施工指标
采空区并不是规则容器。冒落矸石堆积后会形成大孔隙、小孔隙、局部架空、低洼蓄浆区和远端难达区。充填材料如果只具备实验室强度，却没有足够的流动扩散能力，现场就会出现“近端堆积、远端空白、上部接顶不足”的问题。
从工程角度看，材料流动性对应的是三件事：第一，管路输送是否稳定；第二，进入采空区后能否沿矸石骨架孔隙扩散；第三，在初凝前能否完成有效覆盖。也就是说，流动性不是单一材料性能，而是材料配比、泵送压力、布管方式、采空区形态和凝结时间共同决定的施工窗口。
高水材料漫灌的优势在于浆体含水率较高、可泵送性好、扩散范围大，适合与煤矸石骨架形成“骨架支撑 + 胶结补强”的复合充填结构。煤矸石提供体积骨架，高水材料进入孔隙后胶结成型，最终形成具有一定整体性的充填体。
二、高水材料漫灌工艺的基本链路
高水材料漫灌不是简单注浆，而是一套从骨料组织、双液制浆、管路输送到采空区扩散的连续工艺。通常需要先完成采空区探测和容积估算，再根据矸石来源、粒径级配、运矸方式和保护目标确定布管方案。
矸石骨架成型
将煤矸石按粒径和含粉比例组织入井或就地消纳，形成具备承载空间的骨架。骨架孔隙率越高，浆体扩散空间越大，但也越需要控制跑浆和沉降。
A/B 浆液制备
高水材料通常按双液体系制备，通过计量、搅拌和静态混合器进入输送管路。水固比、浆液密度和混合均匀度直接影响流动性和凝结质量。

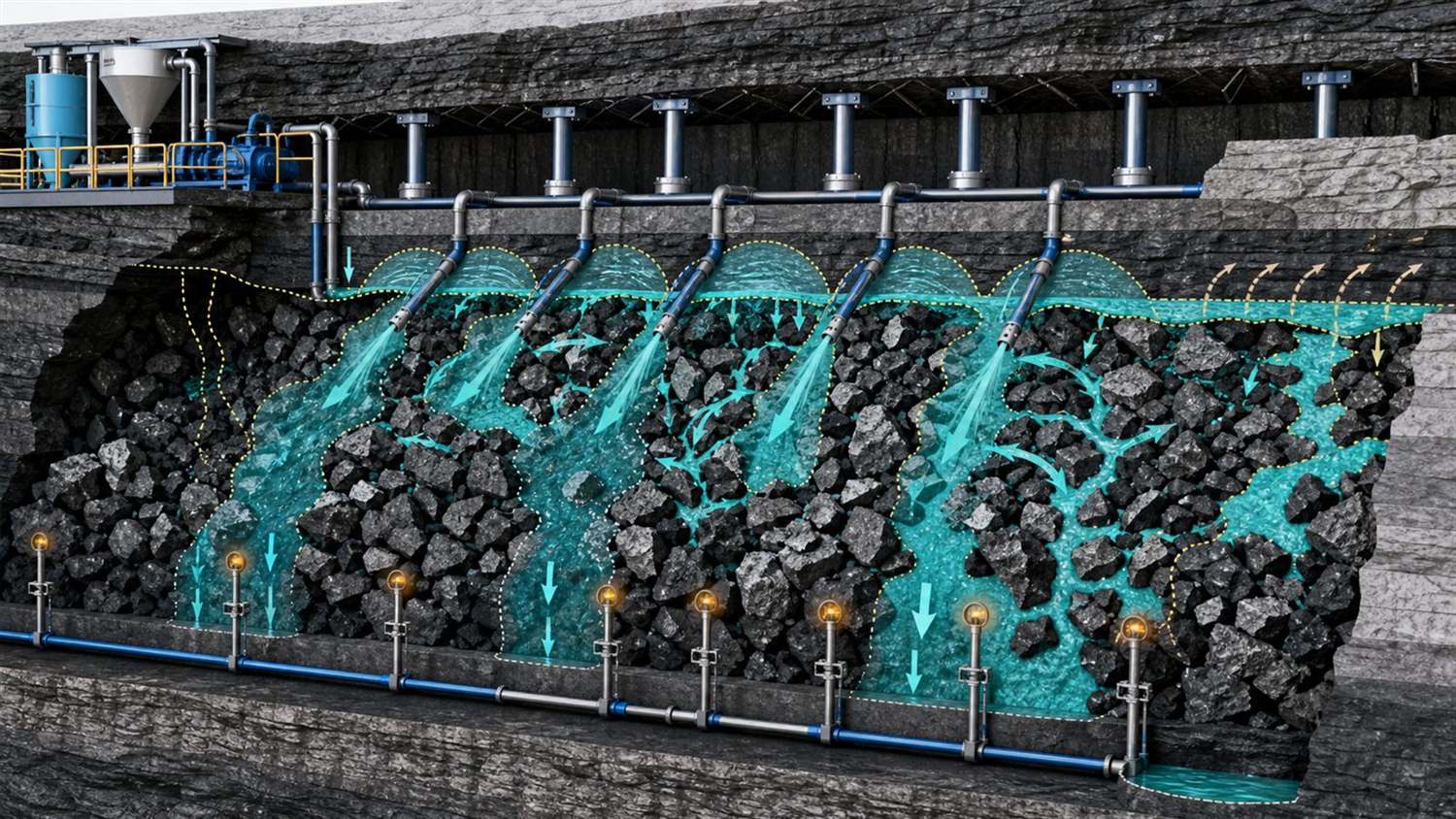

采空区漫灌充填
浆体沿管路进入采空区，在矸石孔隙中扩散、渗入、充满并逐步胶结。现场需根据压力、流量和充填量判断是否存在堵塞、漏失或远端未达。
三、判断流动性是否可用，要看哪些参数
材料流动性不能只靠“看起来稀不稀”判断。过稀会带来泌水、跑浆和强度折减，过稠会造成泵送困难、堵管和扩散不足。矿方应把材料实验、管路试输、现场监测和最终验收结合起来。
| 控制项 | 推荐关注点 | 现场意义 |
|---|---|---|
| 矸石粒径 | 常见方案会将原矸控制在 10-300mm 区间，并限制细粉比例。 | 粒径决定骨架孔隙和浆体通道，细粉过多会降低渗入空间并增加堵塞风险。 |
| 水固比 | 高水材料常见控制在 3:1-5:1，需要结合强度和泵送距离复核。 | 水固比直接影响流动性、凝结速度、泌水和后期强度。 |
| 初凝时间 | 8-30 分钟窗口更适合现场调节，过快不利于远端扩散，过慢会增加流失风险。 | 决定浆体从制浆站到采空区完成扩散的有效施工时间。 |
| 泵送压力 | 长距离输送要关注沿程损失，必要时设置中继泵站。 | 压力异常升高通常提示堵管或局部阻塞，压力异常降低可能提示漏浆。 |
| 充填率 | 高水材料和采空区治理场景通常应给出明确充填率、接顶率和减沉目标。 | 充填率是最终工程效果指标，不能只用材料用量替代验收。 |
四、流动性失控会带来哪些现场风险
高水材料漫灌的关键不是“越流越好”，而是在可泵送、可扩散、可胶结之间取得平衡。若流动性控制不当，风险往往不会在制浆站暴露，而是在采空区深部、管路末端和接顶空间中体现。
近端淤积和远端空白
浆体在入口附近快速沉积，远端孔隙未被覆盖，表面看似已充填，实际仍有局部空洞。
堵管与压力突增
骨料细粉、弯头、坡度和初凝时间叠加后，可能造成管路阻力突增，影响连续施工。
跑浆与强度折减
流动性过强或隔离边界不足时，浆体可能进入非目标区域，造成材料浪费和充填体强度不均。
五、监测闭环：从制浆站到采空区的连续控制
流动性控制必须依赖数据闭环。制浆站要看密度、浓度、A/B 液比例和搅拌均匀度；输送管路要看压力、流量、阀门状态和堵塞预警；采空区侧要看充填量、沉降、应力变化和必要的补浆反馈。
实际项目中，建议把“压力曲线 + 流量曲线 + 累计注入量 + 目标容积 + 监测点响应”放在同一张施工记录表里。这样可以避免只凭泵送时长判断进度，也能在异常出现时快速定位是材料问题、管路问题还是采空区边界问题。
六、矿方做方案前应先问清楚的 6 个问题
如果矿方准备采用高水材料漫灌或煤矸石复合充填，建议不要先从设备清单开始，而是先做边界条件诊断。下面 6 个问题能决定流动性控制方案是否可靠。
- 采空区空间是否已经探明，冒落高度、积水、连通通道和低洼区是否清楚。
- 煤矸石来源、粒径、含粉率、含泥量和含水状态是否稳定。
- 制浆站到采空区的管路距离、坡度、弯头和压力损失是否核算。
- 高水材料初凝时间是否覆盖运输、混合、泵送和采空区扩散全过程。
- 是否具备压力、流量、浓度、密度和沉降监测条件。
- 是否定义了充填率、接顶质量、沉陷控制和环保合规的验收指标。
七、资料依据与行业参考
本文写作参考了煤矿充填开采、绿色充填、煤矸石综合利用和高水材料充填工程实践资料，并结合煤矸石加高水材料充填技术方案中的参数口径进行整理。公开资料中也反复强调，充填效果不能只看材料本身，还要看工艺、空间、流动特性和监测控制。
