综采工作面采空区煤炭自燃多参数束管色谱监测预警与大流量液氮连续惰化降温防灭火工程指南

摘要与核心技术全景

在我国优质动力煤与炼焦煤主产区（如内蒙古鄂尔多斯、陕西榆神、山西大同等），赋存着大量极易自燃（I类自燃）的特厚煤层。这些煤层挥发分高、自燃发火期极其短暂（多数矿区最短自然发火期仅为 18 天至 35 天）。在现代化万吨综采或综采放顶煤作业面，尽管顶板回收率高达 85% 以上，但在长达数千米的广阔采空区深部，由于受地质构造起伏、停采线垮落不均以及支架后方落煤影响，依然会残留厚度达 0.5 米至 2.0 米的大面积松散浮煤。

在工作面通风负压与进回风顺槽压差的持续驱动下，新鲜风流顺着冒落岩石裂隙无休止地向采空区渗入漏风，构成了极为险峻的自燃发火链条：

1. 隐蔽蓄热升温难以捉摸： 采空区深部属于绝对的“人机不可达盲区”。常温常压下的松散残煤与微量氧气接触缓慢氧化，产生的微弱热量在致密碎石包裹的狭窄保温空间内无法扩散，温度以每天 $1^\circ ext{C} \sim 3^\circ ext{C}$ 的速度阶梯式蓄积爬升；
2. “闻味即晚”的人工滞后悲剧： 传统矿井依靠工人定期在回风隅角人工取气样送检。然而当回风流中真正检测出一氧化碳超标或者矿工肉眼闻到浓烈煤焦油汽味时，采空区深部的暗火燃烧区往往早已经扩展至数百平方米，煤层进入剧烈裂解的“加速自燃临界期”，极易诱发采空区高浓度瓦斯与煤尘的毁灭性混合爆炸；
3. 传统黄泥灌浆与阻化剂的物理局限： 传统向采空区压注黄泥浆或粉煤灰悬浮液，浆体受重力作用只会在低洼水沟汇聚沉淀，根本爬不上采空区高处氧化发热带；而纯气态注氮虽然流动性好，但气体比热容极小，根本无法带走煤体内积聚的数百兆焦耳高温潜热，往往“停氮即复燃”。

“多参数束管高频色谱监测预警”与“大流量液氮连续汽化惰化防灭火技术”的强强联合，为现代高产高瓦斯自燃矿井构筑了一套从“早期微观嗅觉感知”到“深部极速冷冻扑灭”的本质安全闭环。本文结合国家 2026 版防灭火新规，全面剖析采空区“自燃三带”流体力学演化、特征标志气体色谱解调模型、液氮管网低温绝热输送以及现场防窒息联锁安全机制。

一、 采空区“自燃三带”多场演变与特征气体色谱预警机理

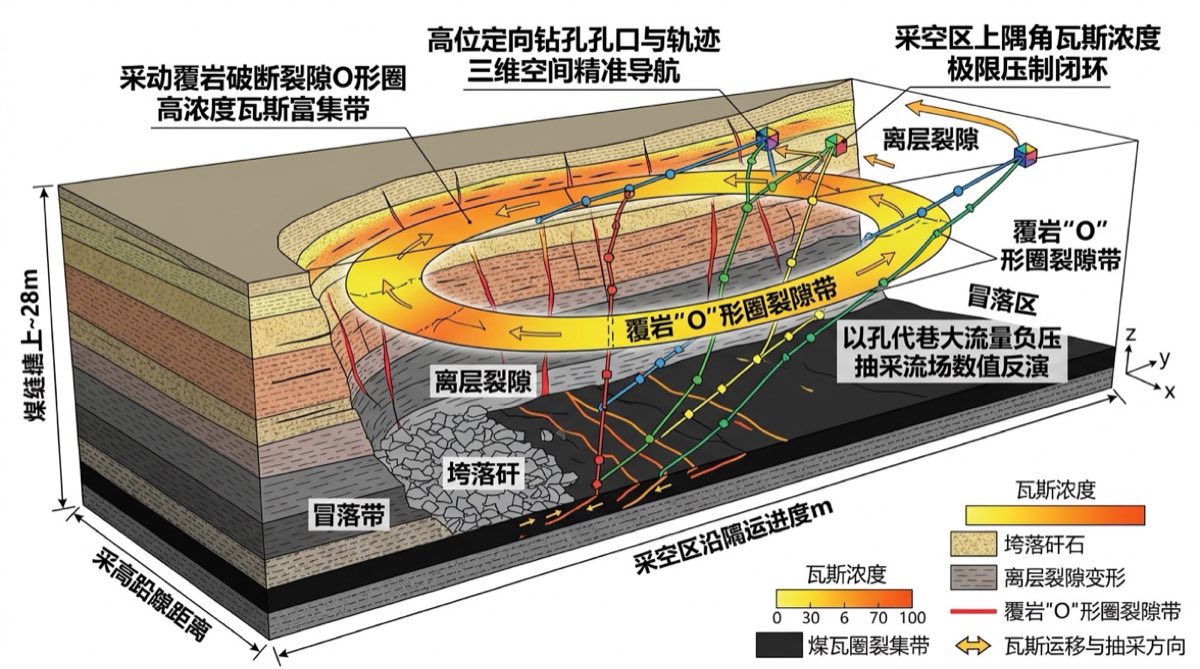

1.1 采空区不是同一温床：“自燃三带”大白话拆解

很多现场风工师傅常问：采空区到处都是风，到处都是煤，为什么自燃火点偏偏喜欢在工作面后方几十米到一百米这个特定地带冒出来？

采空区内部的漏风流场、氧气浓度与煤氧反应热量，遵循着严格的流体热化学平衡规律，在工程上形象地划分为三道分界分明的一线“带状走廊”：

• 第一带：散热带（凉水冲澡区，工作面后方 0~35m）。 紧挨着液压支架后方的垮落带边缘。这里因为距离工作面很近，巷道漏过来的风很大（漏风风速 $>0.24 ext{ m/s}$），氧气虽然极其充足（氧气浓度 $>18\%$），但由于风量太猛，煤氧化产生的热量立刻被大风全吹跑了，根本无法蓄热，因此这里“有氧无温、绝对安全”；
• 第二带：氧化自燃带（温室发酵区，工作面后方 35~140m，核心危险带！）。 随着工作面推远，采空区矸石逐渐压实，漏风风速锐减到每分钟几厘米的微风级别（$0.01 \sim 0.24 ext{ m/s}$）。这里的环境堪称自燃的“温室天堂”：既有足够的微量氧气（$8\% \sim 18\%$）源源不断补给氧化，微风又不会把热量吹散。热量在此疯狂积聚，煤温开始突破临界自燃点（$60^\circ ext{C} \sim 80^\circ ext{C}$），是必须重点布控打击的火情策源地；
• 第三带：窒息带（缺氧睡眠区，工作面后方 >140m）。 采空区深部岩层已经被上方千万吨覆岩彻底砸实压死，新鲜空气再也钻不进去，氧气浓度断崖式跌破 $5\%$。煤炭即使想燃烧，也没有氧气助燃，氧化反应自然熄灭，属于“窒息安全区”，如图2工艺流程所示。

1.2 煤炭自燃各阶段特征标志气体演变与现场响应等级速查表

技术团队结合气相色谱分析数据，制定了如下“现场五级警情判定与即时处置速查表”：

二、 核心装备选型与液氮高压汽化注入系统配置

2.1 地面大型液氮站与井下深冷输送管路硬件配置

液氮防灭火是一项对“超低温绝热（零下 $196^\circ ext{C}$）与大流量输送”有极高要求的特种工程装备系统：

• 地面大型低温真空绝热液氮储罐： 选用容积为 $30\sim 50 ext{ m}^3$ 的立式双层真空粉末绝热低温压力储罐，内胆采用 06Cr19Ni10 奥氏体不锈钢，日蒸发率小于 $0.35\%$，工作压力稳定在 $0.8\sim 1.6 ext{ MPa}$；
• 重型空温式超低温汽化器组： 配备处理能力达 $1500\sim 3000 ext{ m}^3/ ext{h}$ 的高翅片导热铝合金空温汽化器，利用大气自然对流进行热量交换，在紧急抢险工况下可切换为电加热或蒸汽水浴式快速汽化器，确保出口氮气温度稳定在 $+5^\circ ext{C}$ 以上；
• 井下专用特种深冷直注管路： 在地面液氮直注模式下，地面至井底选用外包超细聚氨酯保温壳的高压无缝不锈钢管道，井下采空区内部埋管选用耐低温脆裂的高分子合金钢丝编织管，单管工作承压不低于 $4.0 ext{ MPa}$；
• 矿用本质安全型多组分束管抽气色谱仪： 选用配有火焰离子化检测器（FID）与微热导检测器（TCD）的双柱工业级气相色谱仪，具备全量程自动反吹进样阀，对乙烯、乙炔的最低检测线达 $0.1 ext{ ppm}$，分析周期小于 5 分钟。

2.2 液氮防灭火“深层靶向直注与连续汽化”四大工序闭环

技术团队规范了现场标准化注氮四步循环，确保每一吨液氮都精准砸在发热核心刀刃上：

1. 第一工序：随采随埋注氮支管预埋（管路前置）。 在综采工作面进风顺槽或回风顺槽沿采空区侧，随工作面推进每隔 40~50 米向采空区深部预埋一条 $\Phi 50\sim 80 ext{ mm}$ 的耐低温花管（花管孔眼开孔率 20%），管端直接深探入“自燃氧化带”核心靶区；
2. 第二工序：微量预冷与管道防冲击启泵（缓慢冷管）。 开启地面液氮储罐根部低温截止阀，以小流量（$5 ext{ m}^3/ ext{h}$）液氮先对输送管道进行 20 分钟循环预冷，排净管内湿空气，防止深冷液体与常温管道接触产生巨大的热应力水锤裂管事故；
3. 第三工序：超大流量连续强注（极速冷冻惰化）。 预冷完成后，全开注氮高压调节阀，将液氮以每小时 1000 到 2000 立方米的气态等效排量强行压入采空区。液氮在高温煤体表面瞬间剧烈暴腾沸腾，1 升液氮瞬间汽化膨胀为近 700 升干燥纯氮气，把残存的氧气彻底扫荡驱离，同时吸收高达 $420 ext{ kJ/kg}$ 的潜热，将发热点直接“冰镇冻结”；
4. 第四工序：采空区气压正压维持与交替关阀（封存巩固）。 连续注氮使采空区始终保持 20~50Pa 的微正压状态，阻止工作面新鲜风流倒灌漏风；当工作面推进使后方注氮管落入深部窒息带时，平滑切换阀门至下一组新埋管，实现注氮降温线与工作面推进完全同步平移。

三、 一线束管巡检、气样色谱标定与防窒息检测规程

3.1 现场防灭火数据采集把关三项硬规矩

防灭火绝不能当盲人摸象，现场通防化验员与瓦检员必须执行如下铁律：

• 束管管路负压与气密性全线巡查： 束管抽气泵站负压必须保持在 $-0.06 \sim -0.08 ext{ MPa}$。化验员每两天必须向各路采样管末端人工反吹一次高压干燥空气，排净管内凝结的酸性积水；每周必须使用标准气样进行全回路传输衰减校正，传输死时间严禁超过 15 分钟；
• 上隅角与回风流便携仪四固定巡测： 瓦检工每班必须 4 次在工作面上隅角最高点、支架后方 1 米、回风巷距采空区 10 米处测定氧气与一氧化碳。若上隅角氧气浓度持续低于 $18\%$，说明采空区注氮发生大面积溢流，需立即上报调度室微调注氮量；
• 作业人员全员防窒息闭锁保护： 在实施大流量注氮期间，采空区回风侧全部作业人员必须随身佩戴微型数字报警氧气仪（低氧 $19.5\%$ 报警，急险 $18.0\%$ 强烈震动呼叫）。严禁任何人员在没有携带正压式呼吸器的情况下深入采空区挂网作业，严防无嗅无味的纯氮气造成人员瞬间窒息缺氧晕厥。

四、 现场常见突发意外诊断、注氮异常排查与应急预案

4.1 采空区防灭火异常工况排查速查表

4.2 采空区突发隐蔽明火“深层锁风强力扑灭”应急处置五步法

[第一步：全员撤离] 调度室确认出现乙炔（C2H2）超标或明火烟雾，立即命令工作面所有作业人员切断动力电撤至进风大巷
       ↓
[第二步：风量压制] 通防工区微调工作面回风调节风门，将工作面供风量降至维持安全稀释瓦斯的最低允许下限，减少向采空区压入漏风
       ↓
[第三步：液氮全开] 地面液氮泵站开启全部储罐联排供液，以每小时 2500m³ 最大设计流量向火区深层连续猛烈注氮
       ↓
[第四步：挂网喷浆] 救援队员佩戴隔绝式呼吸器，在进回风顺槽采空区边界快速砌筑双层抗爆密闭墙并进行抗裂高分子喷浆锁闭
       ↓
[第五步：惰化消退] 束管连续监测显示火区氧气浓度降至 2.0% 以下、一氧化碳清零且各测点温度降至 30℃ 正常值持续 14 天，方可组织解封

五、 真实工程落地账本与经济/安全效益复盘

5.1 鄂尔多斯特厚易自燃高产矿井防灭火实测对账

内蒙古鄂尔多斯东胜矿区某设计年产 1200 万吨的特大型综放矿井 22108 工作面，煤层平均厚度达 8.8 米，煤质自然发火期仅为 26 天。上一工作面回采期间曾因采空区自燃被迫全封闭停产长达 42 天，直接经济损失超 8000 万元。在 22108 工作面推行中矿天智“智能多参数束管色谱+地面大流量连续液氮防灭火系统”后，取得了震撼行业的一线战绩。

项目在实施前后全周期回采核心对比审计数据如下表所示：

5.2 投资效益与全生命周期安全综合测算

该套地面 50m³ 液氮储罐站、管网与自动化束管分析系统综合工程总承包投资为 620 万元：

• 单靠避免停产 42 天所释放的 140 万吨原煤产能，即为企业创造增量经营利润达 2.5 亿元以上；
• 免除了因火灾封面导致的液压支架、采煤机等数千万元高价值采掘装备被埋被毁的巨大资产损失风险；
• 静态投资回收期不足 1 个月。

六、 总结与落地自查台账清单

6.1 采空区束管监测与液氮防灭火自查 Checklist

• 束管采样回路气密性： 抽气泵站各路采样管负压是否达到 $-0.07 ext{ MPa}$，自动排冷凝水滤杯是否工作正常，管路有无折损漏气。
• 气相色谱仪标气校准台账： 色谱仪是否每周使用浓度为 10ppm 的标准气体进行一次线性斜率标定，检测基线漂移是否在合格范围内。
• 地面液氮储罐储量红线： 液氮储罐常备安全液位严禁低于 50% 容积（必须保持至少 $15\sim 20 ext{ m}^3$ 应急液氮存量），气化器进出口温差正常。
• 注氮管路耐低温密封性： 井下采空区预埋注氮管接头是否采用耐低温法兰密封垫，耐压测试是否通过 4.0MPa 保持 30 分钟无渗漏。
• 上隅角氧气与一氧化碳监测： 工作面上隅角激光瓦斯、一氧化碳与氧气传感器是否保持每 7 天标校一次，报警门限严格合规。
• 人员防窒息携氧装置配备： 采煤队与通防工区进入回风巷作业人员是否 100% 佩戴便携式数字氧气警报仪与压缩氧自救器。

---

常见问题解答 (FAQ)

Q1：大流量往采空区注氮气，会不会因为漏风把工作面的作业工人给“窒息”掉？

答： 这是所有矿工最本能的担忧。只要遵循本指南的“三维立体调控”，窒息风险完全可以彻底消除：

1. 注入位置深邃： 注氮花管口严格埋设在采空区深部 40 米以外的自燃带深处，绝不靠近支架后方；
2. 压力压差自平衡： 采空区注入氮气产生的微正压，其主要方向是抵消工作面的漏风压差，使得漏风风速降为零，并不会向工作面汹涌扑出；
3. 上隅角精准监控与风障分流： 即使有极微量氮气随废风溢出，也会在上隅角被专设的阻风导流帘引向全风压回风流迅速稀释吹走；
4. 刚性联锁机制： 上隅角氧气传感器只要跌破 $18.5\%$，地面液氮电控阀门自动联锁降速 50%，跌破 $18.0\%$ 自动切断停注，确保作业面氧气绝对稳定在安全标准以上。
Q2：液氮直接注入采空区，零下196度的超低温会不会把巷道围岩或者液压支架的钢材“冻脆断裂”？

答： 不会。液氮具有极其剧烈的“薄膜沸腾传热”特性。当液氮从喷嘴喷出接触到采空区碎石或煤炭的瞬间，由于温差高达两百多度，液氮表面会瞬间形成一层气态氮气膜（莱顿弗罗斯特效应），液氮以极快的速度在几米范围内迅速全量沸腾汽化为气态氮气。真正向四周扩散的，是温度在零度到零下几十度的冰冷气体流，而不是深冷液体。这种冷风在经过数十米高温煤岩的剧烈热交换后，温度很快回升至常温，根本不会直接接触或损伤几千吨重的高强度钢制液压支架。

Q3：束管监测系统采出的气体在长达数公里的管道里跑半天，里面的化学成分会不会在路上发生衰变失真？

答： 传统劣质塑料管确实存在这个问题（透气透水导致一氧化碳吸附损失）。现代工业级束管系统全面采用了“特种交联改性聚乙烯（PEX）内衬尼龙专用耐磨阻气复合管”。这种材料内壁光滑如镜，对一氧化碳、乙烯、乙炔等小分子气体的吸附率几乎为零。同时，抽气泵站在井下沿途设置了高灵敏度电子冷凝除水器，将管内气样湿度强制降低至 20% 以下，气体在极度干燥的高速负压流动中（流速高达 $5\sim 8 ext{ m/s}$），几公里路程在两三分钟内即可直达化验室，各组分浓度的分析保真度达到 99% 以上。
