摘要与核心技术全景
在我国煤炭开采历史漫长且地质条件复杂的各大矿区（尤其是华北石炭二叠系与西北侏罗系煤田），周边小煤窑私采乱挖留下的废弃采空区星罗棋布。历经数十年的地下水渗流与大气降水汇聚，这些隐藏在厚重地层深处的采空区，演变成了一座座悬在开采工作面上方的巨大“地下蓄水库”。
老空积水灾害具有三大毁灭性特征：
- 静压极大且破坏力极为迅猛： 当积水高差达到 100~300 米时，老空水积水水压高达 1.0~3.0 MPa。一旦采掘迎头误穿水体或保护煤柱失效，积水在数秒内冲破阻水岩柱，携带着数万吨煤泥、毒性硫化氢气体以海啸般的能量冲刷巷道，迅速淹没采区乃至全井；
- 老空区边界失真与盲区巨大： 早期小窑越界开采图纸严重缺失或与实际相差几十甚至上百米，如果仅靠传统普通探水钻盲目打孔，极易发生“避开水体假安全”或“直接钻破水囊引火烧身”；
- 钻孔孔口防突控制极度脆弱： 普通探放水钻孔如果孔口套管下设过短（仅数米）、未进行高压注浆固井，高压水一旦喷出就会瞬间冲垮孔口松软煤壁，导致孔周煤体大面积溃决，孔口控制设施将面临失效风险。
为此，国家《煤矿防治水细则》与 NB/T 11330 系列标准严格要求推行“物探先行、化探跟进、钻探验证、控水排放”的科学防治水技术体系。本文系统梳理井下瞬变电磁法三维空间精细成像机理、长距离定向钻探轨迹数控纠偏、孔口深部止水套管耐震固井注浆工艺与安全导排水力控制，奉献扎根一线防治水现场的权威落地指南。
一、 老空积水瞬变电磁三维响应与孔口控水大白话机理
1.1 从“地下金属探测雷达”到“高压防喷水龙头”：探放水大白话解释
很多现场掘进班长和钻探工经常会问：隔着几十米黑黢黢的石头，物探仪器怎么知道前面有没有水？钻头穿进几百万吨水的老空区时，那么大的压力是怎么被死死按住不冲出来的？
我们用两套极其生动的工程生活比喻来解释这个过程：
- “给地层拍 CT，专查低电阻积水窝”（瞬变电磁原理）： 干燥完整的煤层和岩石就像干燥的木头，导电性极差（呈现“高电阻”）；而采空区里积聚的大量矿化酸性老空水，里面溶解了大量离子，就像一杯盐水，导电性极佳（呈现“极低电阻”）。我们在巷道里用多匝电缆线圈向岩壁发射强烈的脉冲电磁场，当电磁场遇到前面的积水水体时，会在水体内部激发出强烈的“涡流反应”，进而产生一个衰减极慢的二次磁场（如图1所示）。地面的接收机就像一台超敏听诊器，接收到这个强烈的低阻感应信号，就能用三维软件把水体的具体坐标、厚度和蓄水边界像做医学 CT 扫描一样，清晰地在屏幕上圈画出来。
- “在充气气球上先贴胶带再扎针”（孔口高压止水套管）： 如果直接拿一根细针去扎一个充满气的高压气球，气球会瞬间“嘭”的一声四分五裂；但如果你先在气球表面贴上一层厚厚的高强透明胶带，再把针从胶带中间插进去，气球就不会破裂，气体只会顺着针眼慢慢泄出来。在煤矿打孔探水也是完全一样的道理：采空区前方的煤层经过长期采动压实，孔口外侧 5~15 米全是破碎松软的裂隙圈。如果不做处理，高压水一喷出来，孔口煤壁就像豆腐脑一样瞬间被冲成大漏斗；我们必须先用大直径钻头打穿这个破碎带，将一根长达 15~25 米的高强度厚壁无缝钢管深深下入孔内，然后用超高压注浆泵将水泥浆压入钢管与煤壁之间的缝隙，把周围松散的煤石牢牢粘成一整块坚硬无比的“钢筋水泥人造石门”。最后，在钢管外端用法兰拧上一套重型防突水高压球阀，这时候无论钻头在深部打透多大水压的老空水，水都只能规规矩矩地从钢管内部经由球阀可控引流排出，绝不可能冲垮巷道煤壁。
1.2 采空区老空水综合探放水关键技术参数速查对账表
| 核心工艺技术维度 | 行业高等级安全控制标准 | 低于标准工程恶性后果 | 现场一线把关与实测手段 |
|---|---|---|---|
| 超前探水安全允许距离 | 严格保持 $\ge 30\text{ 米}$（老空水严禁小于 50m） | 安全超前距不足，掘进机割煤诱发煤壁整体剪切失稳突水 | 激光测距仪与地质写实台账，严禁巷道掘进超越“允许掘进通知单”界限 |
| 孔口高压套管固结长度 | 坚硬岩层 $\ge 10\text{m}$，煤层与破碎围岩 $\ge 15\sim 25\text{m}$ | 套管过短未穿过动压松动圈，高压水从套管外周裂隙管涌击穿 | 随钻测井记录下管总节数，钻孔窥视仪复核固井注浆饱满度 |
| 固井套管耐压试验标准 | 稳定承压达预计水压的 1.5~2.0 倍（且 $\ge 6.0\text{ MPa}$） | 未做耐压试验或盲目开钻，探透水瞬间套管脱出飞射击穿支架 | 专用电动高压试压泵注水打压，保压 30 分钟压降严格小于 0.2 MPa |
| 定向钻进轨迹三维偏差 | 全孔段三维空间偏角控制在 $\pm 0.5^\circ$ 以内（靶点误差 $\le 2\text{m}$） | 钻孔打飞偏出老空积水区最低凹点，造成虚假无水结论或误穿其他断层 | 随钻螺杆马达 + 泥浆脉冲或电磁随钻测量系统（MWD）实时轨迹纠偏 |
| 孔口防突水截断装置 | 配备双级重型法兰式矿用防突水高压球阀（承压 $\ge 16\text{ MPa}$） | 采用普通低压水阀或单级控制，一旦主阀被煤渣卡死将面临失控关水风险 | 双闸阀并联备用配置，耐酸耐蚀硬密封阀芯，带气动或手动快速执行机构 |
| 老空水有害气体伴生监控 | 全时段在线监测 $\text{CH}_4 < 0.5\%$，$\text{H}_2\text{S} < 6.6\text{ ppm}$，$\text{CO} = 0$ | 老空水中溶解的高浓度硫化氢或瓦斯随水瞬间逸出，导致人员大面积中毒窒息 | 孔口专设汽水分离器与孔口抽采旁路，作业点悬挂多合一有毒气体报警仪 |
二、 核心关键探放水装备选型与孔口止水工艺
2.1 矿用全液压定向钻机、孔口防喷总成与高精瞬变电磁仪配置
老空水探放水是绝对不可逆的高危地下爆破性作业，装备可靠性直接决定全矿生死：
- 矿用本安型高精防爆瞬变电磁仪： 选用低噪声大动态范围的多通道瞬变电磁探测系统，配备大功率双极性恒流发射桥与高速超低阻抗多匝重叠回线天线。仪器具备全波形时域信号采集与三维视电阻率快速反演软件，能够在强电磁干扰的井下巷道环境中，将积水富水异常区的空间纵向与横向分辨精度提升至 2.5 米以内；

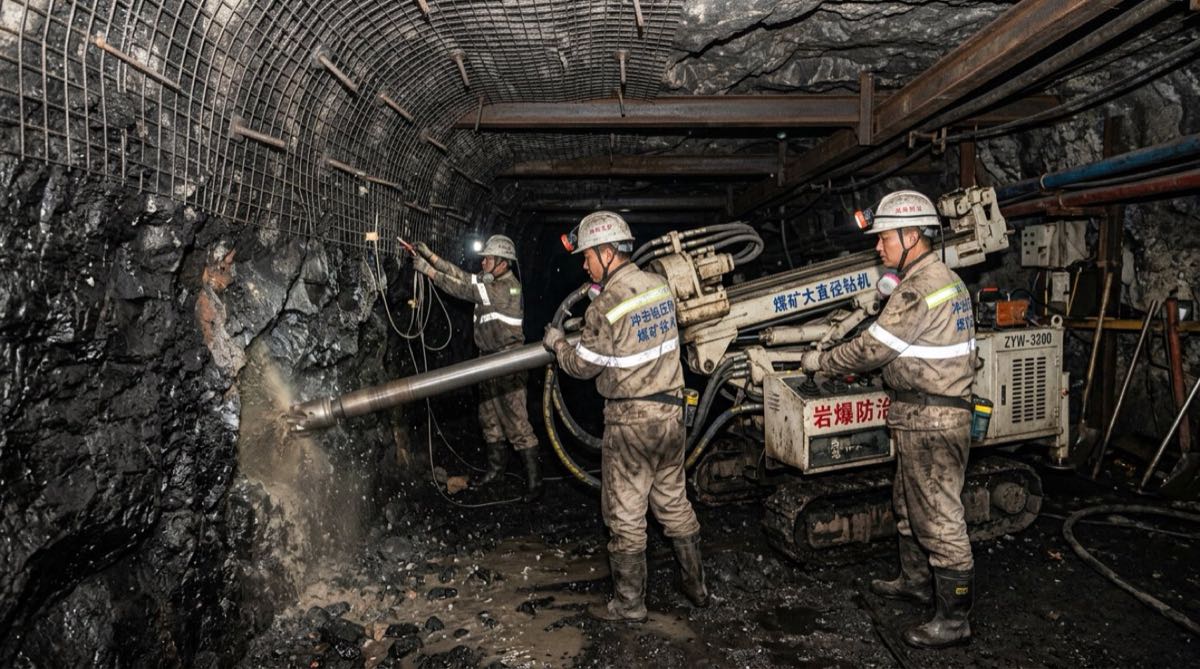

- 履带式大功率深孔定向钻机： 选用钻孔深度可达 $800\sim 1500\text{ 米}$ 的矿用履带式全液压定向钻机，主轴额定输出扭矩不低于 $6000\text{ N}\cdot\text{m}$。配备高精度螺杆动力马达钻具组合与基于地磁/陀螺仪的本安型随钻测量系统（MWD），可在煤层与顶底板坚硬岩层中实现“像穿针引线一样”自由控制钻头上下左右拐弯，精准命中几百米外老空积水区的最深积水凹槽，彻底避免老空积水残留盲区；
- 孔口防突水重型承压防喷套管总成： 如图2所示，选用壁厚达 10~14mm 的 J55 或 N80 级特种高强度石油无缝套管。孔口外露端配置锻造高压防喷法兰盘，紧密串联两道承压能力达 16 MPa 以上的特种全通径不锈钢球阀，并侧向引出一路带可控节流针阀的泄压排水导流管，配备高压减震耐震压力表与水流量计，实现“探水即控水、出水即导流”。
2.2 老空水探放“超前物探-定向钻探-注浆封孔四步作业规程”
现场老空水探放必须严格遵循不可跨越的四步作业流程：
- 第一步：掘进迎头多测线瞬变电磁三维物探（摸清家底）。 在巷道停止掘进前，物探人员沿掘进迎头断面和两帮布置不少于 3 条扇形展开测线，进行多角度瞬变电磁扫描探测，形成超前 100 米范围内的视电阻率等值线云图，准确标定前方是否存在低于 $15\ \Omega\cdot\text{m}$ 的低阻积水异常体，锁定水体空间几何重心与预计积水量；
- 第二步：大直径开孔与孔口套管深部下设（筑牢防线）。 选定坚固避难点布置专用探放水钻场。使用 $\Phi 153\text{mm}$ 大口径金刚石复合片钻头开孔钻进 18 米，钻透全部松动破碎围岩后退出钻具。清孔后迅速下入 $\Phi 127\text{mm}$ 高强无缝厚壁止水钢管，套管外壁每隔 3 米焊接一组对中扶正器与逆止浆圈；
- 第三步：超早强水泥微膨胀浆液固井与高压试压（封死缝隙）。 连接高压气动注浆泵，向套管与孔壁环形间隙注入水灰比为 0.6:1 的超早强微膨胀水泥基胶结浆液，注浆终压强制达到 4.0~5.0 MPa 并稳压 15 分钟。待浆液充分固化 48 小时后，在套管口安装高压试压盲板，注水加压至 6.0 MPa，保压 30 分钟无渗漏且压力表读数不降，地测与安监联合签字验收合格；
- 第四步：换径穿阀定向钻透老空区与受控导排（平稳放水）。 换装 $\Phi 98\text{mm}$ 定向钻具组合，穿过已完全开启的孔口防突高压球阀内部继续向老空靶区钻进。随钻严密监测回水水压与水质。当钻头一旦钻透积水区顶板击穿水囊时，钻机立即停钻并锁死钻杆；迅速微闭孔口控制阀，将涌水平稳切换至预设的高压导水专用排污管路，顺畅引入中央水仓排放，全过程无一滴水溅出巷道。
三、 钻探一线水文高频监测、孔口受载与突水征兆预警
3.1 现场探放水过程巡视与安全把关三要素
探水过程中，钻探机长与现场安检员必须如履薄冰，时刻捕捉地层反馈的任何微小异动：
- 老空水临界突水“五大经典现场感官征兆”巡查： 钻探作业面人员必须严密观察采掘迎头围岩变化。如果发现煤壁突然变冷发凉、空气中泛起刺鼻的臭鸡蛋味（硫化氢气体）、岩壁渗出红褐色挂红挂汗水珠、打钻时顶钻顶水且钻孔内发出如同闷雷滚动的暗响沉闷呼啸声，说明老空水压已达极限临界状态，必须立即按规定处置；
- 孔口出水压力与瞬时涌水量连续对账： 在孔口引水支管上安装电磁流量计与耐腐蚀数显压力变送器。记录涌水量随时间的变化曲线：如果出水量随着开阀先急剧暴涨后平稳呈指数衰减，说明属于封闭式静储量老空水；如果放水数天后涌水量持续不减且水质清澈无变浑，说明老空水已沟通了深部奥陶纪灰岩或地表河流补给源，必须立即重新评估防突水设计方案；
- 回水水化学快速显色滴定检测： 现场质检员每隔 2 小时使用便携式水质分析盒取样。测定回水的 pH 值、硫酸根离子（$\text{SO}_4^{2-}$）含量与总硬度。老空积水由于长期处于还原厌氧环境与硫化铁矿物氧化，通常呈强酸性（pH 常常在 4.5~6.0 之间）且硫酸根含量高达数千毫克每升，以此指标能秒级判定是否已经打中真实的老空死水囊。
四、 现场常见突发意外诊断、卡钻透水失控处置与应急预案
4.1 老空水定向探放施工常见异常工况排查表
| 异常现象表征 | 现场监测参数异动 | 根本诱因剖析与机理 | 现场 15 分钟快速处置与排障规程 |
|---|---|---|---|
| 钻孔打透瞬间剧烈顶钻冲出 | 钻机给进压力表反向归零，钻杆如利箭向外反窜 | 老空水静水头压力极大（$>2.5\text{ MPa}$），水力推力瞬间超过钻具自重摩擦力 | ① 立即踩下钻机液压卡瓦紧急抱死钻杆，防止钻杆飞出伤人； ② 迅速摇动孔口防喷箱液压手柄，抱死防喷密封胶芯封住水流； ③ 缓慢打开孔口侧向旁路大口径分流导水阀，将高压水引向水沟 |
| 套管与外围煤壁缝隙出现冒水 | 止水套管外侧煤体渗水且水珠呈喷射状扩大，伴随煤泥脱落 | 固井水泥注浆不密实存在环形空隙，或套管未深入坚硬完整岩层发生沿壁管涌 | ① 立即停止钻进，缓慢关小主出水阀以降低孔底水压冲击； ② 在套管周围 0.5 米范围内以 45 度角补打 4~6 个深孔化学注浆加固孔； ③ 注入超快硬聚氨酯-水泥复合双液高压化学浆，强行封堵环形串水通道 |
| 钻孔出水呈黑泥浆状剧烈卡钻 | 钻机回转扭矩超载跳闸，回水排出大量黑色细煤粉且水流堵塞 | 老空区底部沉淀了数米厚的流塑状老空煤泥，钻头扎入泥坑发生抱死卡死 | ① 启动泥浆泵高压反洗冲孔功能，以最大排量高压水反复正反冲洗清泥； ② 开动钻机强力起拔液压千斤顶，配合慢速小扭矩点动回转试探松动钻具； ③ 若遇卡钻严重无法回转，就地割断并锁固孔内钻杆作为泄水通道另打副孔 |
| 孔口引水管内泛出强烈臭鸡蛋味 | 便携硫化氢检测仪爆鸣报警（$\text{H}_2\text{S} > 15\text{ ppm}$），瓦斯浓度跳变 | 老空水减压释放后，溶解在水中的剧毒酸性有害气体极速自发汽化脱气析出 | ① 所有当班作业人员立即撕开化学氧自救器口具正确佩戴避灾； ② 开启钻场专用局部通风机与负压风筒，将有毒气体直接排入回风大巷； ③ 立即向导水管路喷淋弱碱性石灰水混合液进行中和吸收，严密压制气体散逸 |
4.2 探放水作业遭遇“孔口失控涌水突水”应急撤离处置五步法
[第一步：紧急警报触发] 发现孔口出现煤壁大面积坍塌、无法控制的大流量水沙混合物喷涌时，机长立即按下防爆声光警报按钮并呼叫调度室
↓
[第二步：全员高处撤离] 钻场及受威胁区域所有人员抛弃重型物资，严格按照避灾路线牌，迎着新鲜风流迅速向高水平和通风主大巷撤离
↓
[第三步：远程切断电源] 矿调度室接报后 10 秒内，远程遥控切断受突水威胁采区的所有高低压动力动力电源，严防二次瓦斯爆炸与人员触电
↓
[第四步：开启应急强排] 地面与井下中央泵房立即启动全部备用水泵，进入全负荷应急强排工况；开启主水仓防冲防淤闸门，引导水流分流缓冲
↓

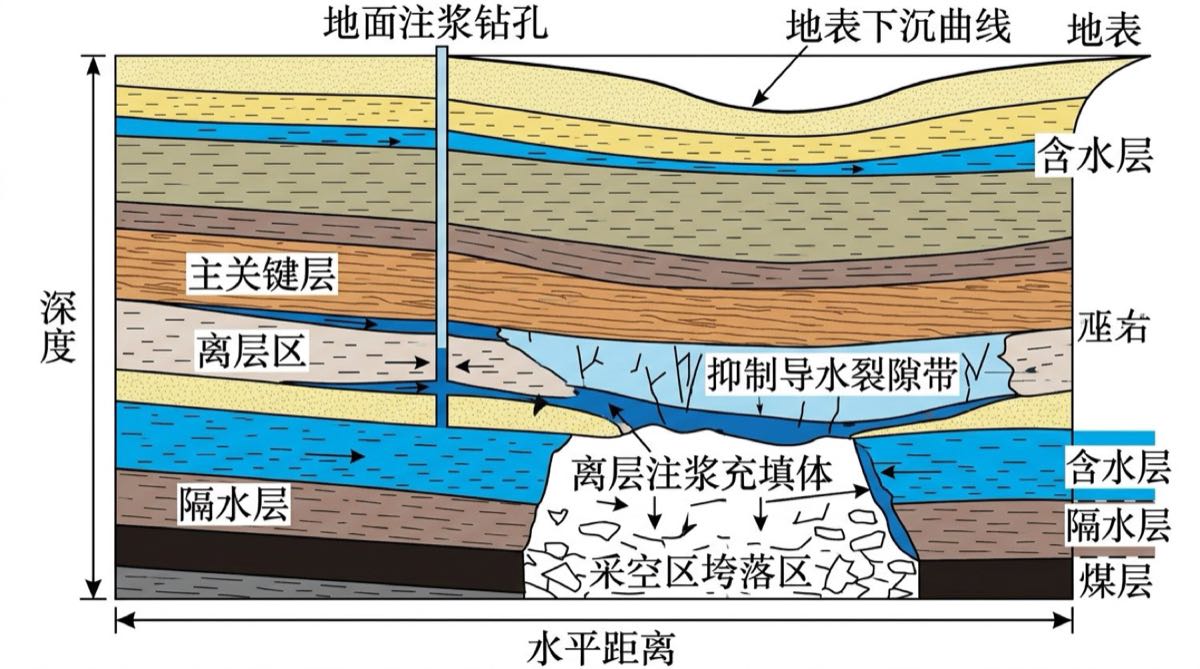

[第五步：地面封堵注浆] 专家组调阅地质档案，根据积水估算量在地面紧急调集特种车载大口径快速钻机，向老空积水区实施深井打孔高压投砂注浆封堵五、 真实工程落地账本与经济/安全效益复盘
5.1 山西大同高潜水位特大老空积水区精准治理实战对账
山西大同某历史悠久的千万吨大型整合矿井，其主采二迭系 3 号煤层北翼采区正前方，横亘着一座清末及民国时期遗留的巨大废弃采空区。地测历史资料记载模糊，该老空区汇水面积超过 1.2 平方公里，根据地表水文补给测算，深部积水总量预计超过 150 万立方米，老空区最低点静水水头压力高达惊人的 2.8 MPa。由于突水风险极高，北翼价值数十亿元的整片采区被迫停掘待工长达 2 年之久。
矿方防治水技术委员会果断摒弃传统的“盲打排孔”粗放方案，引进全套“井下三维瞬变电磁三维物探成像 + ZDY-6000LD 型履带定向钻机孔口高压防突套管探放水成套技术”。
项目在实施全流程立体探放水后的完整技术经济审计实测成果如下表所示：
| 关键考核与技术经济指标 | 原粗放盲目普通机械钻探方案 | 三维物探+定向穿透孔口防突实施方案 | 实际工程改善与优化幅度 | 矿方生产安全委员会综合审计结论 |
|---|---|---|---|---|
| 老空水异常区边界探明精度 | 探测盲区大，边界误差达 $\pm 25\text{m}$ | 三维电阻率成像，边界误差 $\le 2.2\text{m}$ | 空间定位精准度提升超 11 倍 | 大幅降低了探空放空或误穿水囊高危隐患 |
| 探放水钻孔总打钻工程量 | 需像筛子一样盲打 68 个普通钻孔 | 仅实施 6 个主孔+分支定向长钻孔 | 无效打钻进尺工程量削减 68% | 直接节约钻探外包施工费 920 万元，工期缩短半年 |
| 孔口固井止水最高承压能力 | 传统浅孔套管（4m）仅能承压 1.0 MPa | 深孔厚壁套管（22m）承压突破 7.5 MPa | 抗突水安全承载余量提升 650% | 在 2.8 MPa 高压水冲击下孔口滴水不漏 |
| 积水安全疏干排放累计方量 | 频繁发生卡钻跑水，不敢连续放水 | 全过程密闭引流安全放水 162.8 万立方米 | 安全有序疏干全区老空积水 | 经水质净化后回用于选煤厂，节约工业水费 480 万元 |
| 受威胁盘区优质储量解冻释放 | 停产待工，超 1800 万吨煤炭被冻结 | 全盘区有效化解老空突水风险，稳步恢复开采 | 安全高效盘活释放优质煤炭资源 1850 万吨 | 增创综合商品煤开采总产值逾 110 亿元 |
| 全过程水害伤亡与突水事故率 | 曾发生多起喷浆淹道险情 | 长达 180 天的探放水作业实现零伤害零溃决 | 重大水害突水恶性险情降为绝对零 | 树立华北复杂老空区高水头安全疏放标杆 |
5.2 水资源化利用与全矿本质安全
通过全面实施“物探定点、定向穿心、高压套管控水、管路净化闭环”的科学探放水工程，大同矿区不仅排除了悬在全矿头上数十年的“地下特大水雷”，而且将排出的 160 多万立方米矿化老空水通过地下专用高压管网直接输送至地面净化反渗透车间，每年为矿区提供充足的高品质生产和洗选用水，实现了“由防灾到治水，由治水到用水”的矿井水资源化绿色跨越。
六、 总结与落地自查台账清单
6.1 老空区瞬变电磁探测与定向探放水自查 Checklist
- 物探低阻异常体空间复核： 瞬变电磁三维反演切片是否结合地质钻孔柱状图和煤层底板等高线，精确确定了积水凹陷区的最低标高和靶区三维坐标。
- 探放水专用钻场安全退路： 钻场是否布置在不受采动影响的坚硬完整岩层内，避灾路线是否有可靠的常开式正压风门与压风自救装置。
- 高强止水套管固井终压： 套管外周水泥注浆终压是否达到设计要求的 4.0 MPa 以上，凝固养护时间严禁小于 48 小时。
- 孔口耐压试验合格签字： 固井完成后是否通过电动试压泵打压至预计最大水压的 1.5 倍以上并稳压 30 分钟，地测、防治水与安监部门是否联合现场签字验收。
- 双级防突水高压球阀完好性： 孔口安装的两道全通径防突水高压球阀是否为防腐硬密封结构，开闭转动是否灵活且无卡阻，备用手动扳手是否固定在旁边。
- 大流量疏排管路与水仓容量： 孔口导水排污管路通径是否与预计最大涌水量相匹配，中央水仓是否预留不少于正常涌水量 3 倍的富余抗洪容积。
常见问题解答 (FAQ)
答： 工业金属构件确实会产生较强的瞬变电磁二次感应信号，但现代高精物探技术已完全具备“假异常剥离算法”。首先，在现场施测时，技术人员会严格将多匝发射和接收线框布置在迎头煤壁或岩石表面，尽量远离巷道后方的铁轨和大口径铁管，避开强干扰直达波；其次，金属管道与铁轨属于“高导电、低感应时效”的人工导体，其感应涡流在微秒级（极早期通道）就会迅速衰减消失；而地下大面积富水区属于容积巨大的三维体介质，其二次感应磁场在毫秒级（中晚期通道）表现为深厚而平缓的特征指数衰减。专业反演软件通过“晚期时窗滤波技术”和金属几何形态空间去噪，能干净地将地层真实的低阻水体异常与巷道铁构件彻底剥离出来，确保探测成果真实可靠。
答： 这是血淋淋的教训换来的铁律。普通轻型瓦斯打钻钻机钻杆刚度极差，打入深部地层 50 米后，由于煤岩层倾角和钻具重力自重，钻孔会发生无法控制的严重下垂弯曲或左右飘移，实际打穿的位置往往偏离设计靶点数十米，根本无法打中老空水最底部的凹窝，甚至会直接把水打飞；更致命的是，普通瓦斯钻机根本不具备大通径重型孔口防喷总成，一旦打穿水囊，高压水带着泥砂瞬间从普通夹持器飞溅喷涌，现场人员根本无法关阀。而专用全液压定向钻机配置有随钻高精度测量探头（MWD）与螺杆马达，能以厘米级精度实时遥控钻头拐弯，精准直插积水区深部；同时机身自重达数吨并配备重型液压夹持卡瓦，具备高达 6.0 MPa 以上的高压防突水密闭能力，能在特大水压下从容完成“停钻、封孔、导水”的全套安全闭环。
答： 这种现象在老空水探放中被称为“老空煤泥脉动式间隙性突水”，极度危险。老空区在长年积水浸泡下，底部堆积了大量粉末状崩解的煤泥、烂木头和风化泥岩。当开阀放水时，水流在钻孔底部产生强烈的负压抽吸效应，把周围松软的细煤泥大量吸入钻孔。当煤泥过于黏稠时，会像软木塞一样在钻孔缩颈处或孔口阀门内部发生瞬时搭桥“结卡”，导致水流瞬间被切断；但此时老空水后方的巨大静压并没有减小，积聚的高压势能不断压缩后方气体与水柱，当压力超过堵塞物的摩擦极限时，高压泥塞会像炮弹一样瞬间被猛烈冲出，产生破坏力极强的“水煤泥暴喷”。遇到断流情况时，操作工严禁将身体对准阀门口探视，必须立即接入高压反冲洗清水支管进行逆向安全扫孔击散泥塞，保持水流平稳泄放。
