煤矿井下长距离掘进局部通风机自适应变频调风与双风机双电源无感自动倒机工程指南

摘要与核心技术全景

在现代化煤矿采掘接续规划中，千米深井与高强度快掘作业面往往面临 2000 米乃至 3500 米以上的超长距离单头独头掘进。由于独头巷道无法形成全风压贯通通风网络，掘进迎头开切眼与机道产生的全部瓦斯、爆破炮烟、割煤粉尘及机电设备散热，必须百分之百依赖地面与大巷新鲜风流，通过长距离抗静电阻燃柔性风筒强力压入输送。

然而，在传统长距离局部通风管理中，矿井普遍遭遇三大技术与安全两难困境：

1. “大马拉小车”与风筒破裂的矛盾： 在掘进开切初期（距离大巷仅 100~300 米），局部通风机若以工频 50Hz 全功率运转，风筒内动压与静压极高，出风口风速甚至超过 8 m/s，不仅剧烈吹扬巷道煤尘、影响工人呼吸视线，而且极易造成风筒接头“脱节崩飞”；但若风机功率选型过小，当巷道掘进延伸至 2000 米以上时，风筒沿程摩阻损失与微细漏风呈指数级累积，迎头出风量严重衰减，甚至跌破规程最低风速要求（0.25 m/s），导致微风欠风、瓦斯悄然积聚；
2. 倒机停风瓦斯“反扑爆炸”的致命风险： 《煤矿安全规程》明文规定，掘进工作面必须装备“双风机、双电源”，并具备自动切换功能。然而在传统电气倒机过程中，由于主备风机启动需跨越电网相位差、接触器吸合延时、叶轮停转惯性以及风门机械重力翻板切换滞后，倒机全过程往往长达 15 到 45 秒。在瓦斯涌出量较大的工作面，短短十余秒的断风停风，迎头瓦斯浓度即可从 0.3% 瞬时飙升突破 1.0% 安全断电红线，迫使安全监控系统全线跳闸，恢复供风前必须启动极为复杂的人工分级排瓦斯流程，严重制约开掘工期；
3. 高额无效能耗沉重包袱： 一台 $2 \times 55\text{ kW}$ 或 $2 \times 75\text{ kW}$ 的高压大流量对旋局部通风机，若全年 365 天无休止工频全速运转，单台风机年电耗就高达上百万元，而掘进作业面并非每时每刻都在截割出煤，在检修、支护、打锚杆等低瓦斯涌出间歇期，大量风量被白白浪费在空转排放中。

中矿天智矿山智能通防工程技术中心联合国内权威矿业大学通风安全国家重点实验室，研发了“长距离掘进局部通风机自适应变频调风与双风机双电源无感自动倒机成套系统”。本文立足于一线矿井防爆电气与通风安全实操场景，全面拆解长距离流阻演化规律、变频无级控风逻辑、微秒级无感切换时序以及一线故障闭锁排查手册，并提供真实的晋陕蒙千万吨矿区实战账本。

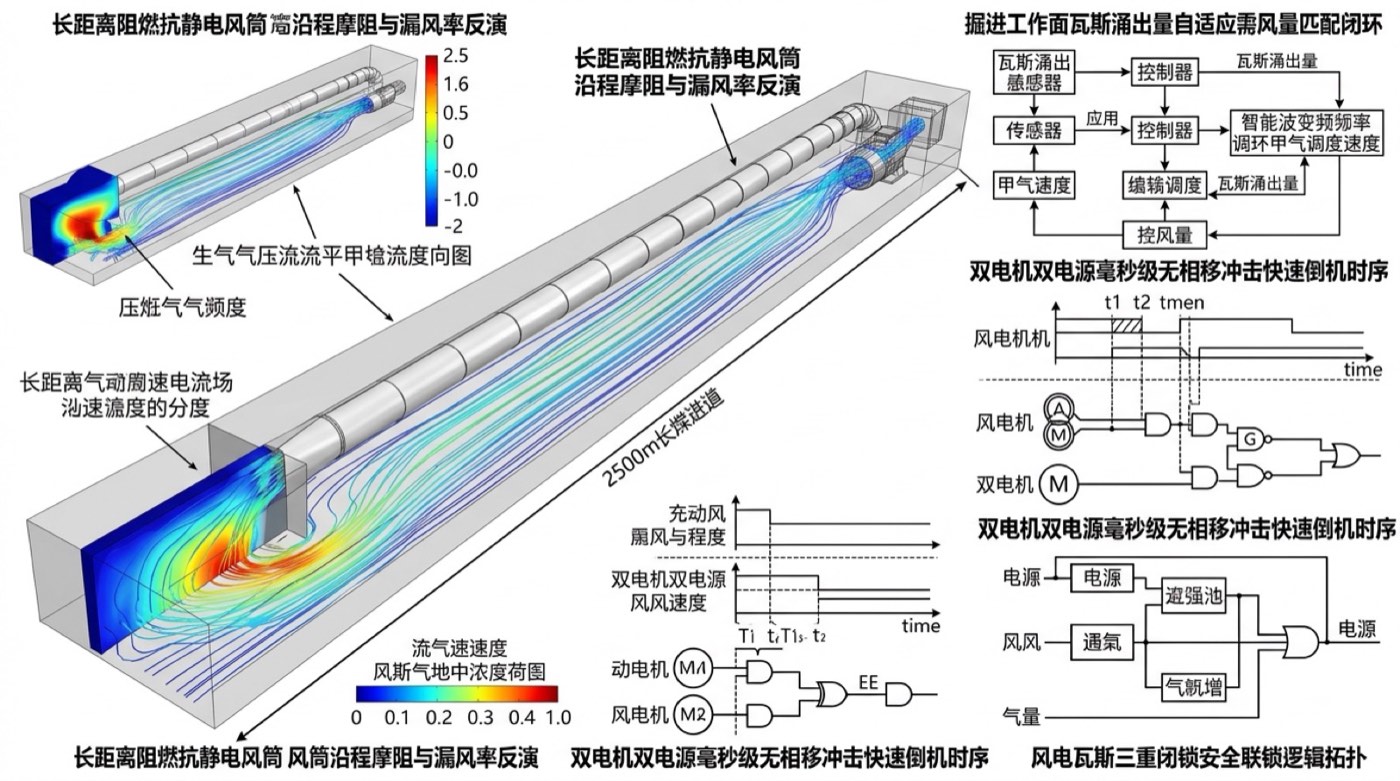

一、 长距离风阻动态演变与变频调风机理剖析

1.1 风筒就像“长肺管”：沿程阻力与漏风衰减的现场大白话解释

许多一线风工与机电工常有疑惑：为什么掘进刚进门时风大得吹倒人，掘到 2000 米深处，换了更大的风机，迎头反倒觉得闷热憋气？

如果把局部通风机比作工人的“人工肺”，那么长达数公里的柔性风筒就是一根又细又长的“呼吸气管”：

• 摩阻阻力成倍激增： 气体在风筒内部流动时，与风筒内壁产生强烈的剪切摩擦，如同水流流过满是泥沙的软管。风筒每接长 100 米，阻力就叠加一层。当巷道达到 3000 米时，气体在管道里受到的沿程阻力是开掘初期的十数倍；
• 微漏风滚雪球效应： 井下柔性风筒采用骨架插接式或拉链式快速接头，即便现场标准化做得再好，每个接头处在数百帕斯卡的高风压下都会产生极其微量的空气渗漏。百米漏风率即使只有 1% 到 1.5%，当风筒接头串联上百个、总长突破 2500 米时，风机吸入口吹出的风，有超过 35%~45% 都在半路渗透泄露到了回风流中，真正抵达迎头工作面的有效风量大打折扣；
• 迎头需风动态起伏： 迎头的实际需风量并不是一条死板的直线。采掘机全负荷割煤截割时，煤壁裂隙瓦斯伴随截割大肆涌出，截割滚筒卷起滚滚粉尘，此时需要最大风量强力稀释排尘；而当综掘机停机进行帮顶锚网索打设、铺设钢带支护时，煤体瓦斯涌出量迅速回落至基础逸散水平，此时若继续全速送风，除了白白耗费数百度电能，过大的风速还会把干燥的巷道粉尘吹扬成二次扬尘，损害作业工人呼吸健康。

1.2 掘进全生命周期局部通风工况四阶段量化对照表

为了让通防区队长和机电值班员科学调配风机运行频率，避免盲目经验操作，技术团队制定了如下“全周期变频运行参数速查表”：

二、 核心装备选型与无感自动倒机电气架构

2.1 为什么传统倒机总会导致瓦斯超限跳闸？

在井下安全生产中，值班人员最害怕的就是“主备局扇倒机”。传统人工或简单接触器倒机存在三大无法克服的断风间隙：

1. 主扇失电停转空窗期： 传统系统接收到主扇故障或电网欠压信号后，必须先确认主接触器释放灭弧，软件设定了 3~5 秒的防重叠延时，随后备用风机接触器闭合。但大型防爆电机从静止启动到全速运转，转速爬升需要 5~8 秒，在此期间风管完全没有压差动力；
2. 重力翻板风门卡涩倒灌： 传统主备风机共用一个“Y形”风筒三通，内部安装一片靠气流吹力自重翻转的金属翻板。主扇停风时，翻板下落常常因煤尘卡阻、轴套生锈而卡在半空中，备用风机启动产生的气流直接从主扇出口回流倒灌，造成风筒压力瞬间泄光；
3. 电网相角冲击与过流跳闸： 如果备用风机直接工频强切，转子反电势与电网相位差极易产生 5~7 倍的额定启动冲击电流，在变压器供电容量紧张的采区末端，常常导致上级高压防爆真空馈电开关过流保护动作“越级跳闸”，把主备两台风机全部打掉，造成严重恶性停风事故。

2.2 毫秒级无感自动倒机“四步联锁”技术突破

中矿天智研发的“无感自动倒机控制系统”，通过将防爆变频器软启特性与气动高速推杆三通阀深度融合，创造了 0.8 秒以内无感风流平稳过渡 的全新工业纪录：

• 第一步：前兆感知与微秒判断。 系统通过集成在变频器进出线端的高精度电压互感器与电流传感器，以每秒 1000 次的频率采样电网波形。一旦检测到主电源跌落、断相、风机轴承振动过载或瓦斯超限闭锁信号，PLC 核心控制器在 10 毫秒内锁定故障并发出倒机指令；
• 第二步：备用风机热备预激磁。 备用变频器在平时处于带电热备状态（零频悬浮），接到倒机指令瞬间，变频器在 200 毫秒内平滑建立磁场并以大转矩直接牵引电机转速上升，彻底消除传统工频启动的巨大电网浪涌电流；
• 第三步：气动双活塞伺服风门协同动作。 系统舍弃了被动重力翻板，改用自带储气罐的井下隔爆型气动双向伺服推杆。在备扇启动加速到同步转速的刹那（约 0.6 秒），高压气缸强力推动低摩擦氟碳密封蝶阀快速旋转 90 度，严密锁死主风道并畅通备用风道，漏风率小于 0.2%，彻底杜绝风流反向倒灌；
• 第四步：主风机平滑退役与故障上传。 主机切断动力后变频制动单元平稳泄能，PLC 自动将倒机全过程高频曲线（电压、电流、管网静压、换向行程、迎头瓦斯）打包上传至矿井通风监控调度大屏，生成事件追忆溯源日志。

三、 一线监测排查、巡检标定与测试实操规范

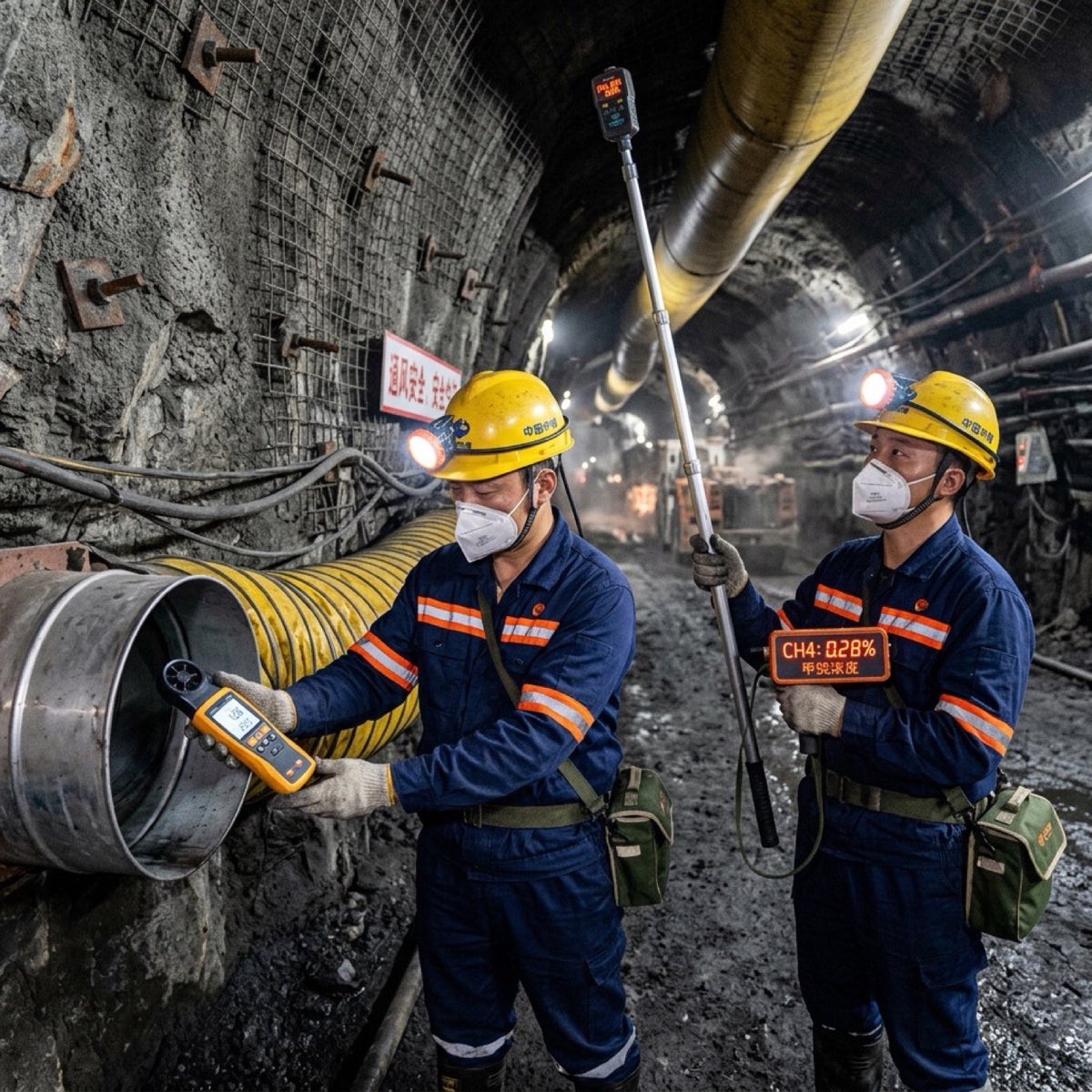

3.1 掘进顺槽通风参数现场实测标准化三步法

在井下巷道恶劣环境下，确保传感器数据真实准确，是智能化闭环控风的前提。现场通防维护工每班必须执行如下实测作业：

1. 出风口有效射程与风速标定：

• 使用便携式本质安全型数字超声波风速仪，在风筒出口前方 1.5 米处沿十字交叉断面均匀测定 9 个点位风速，求取截面平均风速；
• 现场标准：风筒出风口距离掘进煤壁迎头最大距离不得超过规程规定（煤巷 $\le 5 ext{m}$，半煤岩巷 $\le 8 ext{m}$），确保迎头最低风速不得小于 $0.25 ext{ m/s}$，岩巷不得小于 $0.15 ext{ m/s}$，最高风速严禁超过 $4.0 ext{ m/s}$；

1. 风筒全线巡查与漏风反演：

• 巡检工沿巷道每步行 200 米，使用红外热像仪或手持微压差计排查风筒吊挂平直度。凡发现接头处有明显嘶嘶漏风、风筒扭折角大于 15 度、或下垂积水深度超过半径三分之一的，必须立即停机疏水或更换密封绑带；
• 严禁风筒出现针眼以上撕裂漏孔，重点排查锚杆尖锐端头是否划破风筒蒙皮；

1. “风电瓦斯闭锁”功能周检实验：

• 每周日检修班，由通防电工与安全员协同进行实地联动试验。人工向掘进迎头甲烷传感器吹入标称浓度为 $1.5\%$ 的标准甲烷校准气体；
• 监控系统主机必须在 $2$ 秒内准确报警，在 $5$ 秒内切断掘进机与顺槽所有动力电源，同时严密保持局部通风机正常运转（即“瓦斯超限断动力不断风”）；随后人工模拟切断主通风机，风电闭锁回路必须在 $1$ 秒内彻底切断巷道内一切非本质安全型设备电源（即“停风断电”）。

四、 现场常见突发故障诊断、闭锁排查与应急预案

4.1 局部通风异常工况速查与现场排障指引表

4.2 意外断风停风后“安全分步排放瓦斯”五步实操法

在掘进巷道因供电电网大面积停电等极端情况发生停风后，巷道内极易积聚高浓度瓦斯。严禁任何人员盲目合闸送风，必须严格按照“通风三确认、限量分级排”五步法处置：

[步骤一：侦测评估] 瓦斯检查员在巷道口全风压交汇处设立警戒线，携带光学及激光瓦斯计，沿巷道由外向内逐步测定瓦斯浓度与积聚深度
       ↓
[步骤二：断电闭锁] 严格复核停风巷道及其回风系统内所经过的一切电气设备电源已完全人工闭锁挂牌，严禁任何火花引燃隐患
       ↓
[步骤三：微量错风] 局部通风机启动前，将风机吸风口附近的柔性风筒绑扎部分风口（打“节流结”）或错开部分风筒接口，实现微量配风
       ↓
[步骤四：受控排放] 控制排入全风压回风流中的瓦斯与二氧化碳浓度严禁超过 1.5%，严格监控回风口混合点瓦斯传感器读数
       ↓
[步骤五：全线复测] 当迎头与全巷道瓦斯浓度稳定降至 0.8% 以下、二氧化碳降至 1.5% 以下且稳定持续 30 分钟以上，方可拆除警戒恢复全风压送风

五、 工程落地实测账本与综合经济/安全效益复盘

5.1 陕西神木大型高产矿井长距离岩巷快掘实测对账

为了验证自适应变频与无感倒机系统的实际工业效能，陕西神木某大型现代化矿井在北翼回风大巷（设计全长 2800 米，断面 $22.5 ext{ m}^2$）进行了为期一年的工程对比应用。该项目配置两台 $2 imes 75 ext{ kW}$ 矿用隔爆型对旋轴流局部通风机，配套 $\Phi 1200 ext{ mm}$ 高强度抗静电低阻阻燃风筒。

现场在实施前后取得的核心对比数据如下表所示：

5.2 投资回报周期测算

一套包含防爆双回路变频控制箱、气动高速伺服风门阀组、高精度激光风速风压传感器与控制软件的综合改造成本约为 28 万元。

• 单靠直接电费节约（每年 31.46 万元）与风筒材料损耗减少（每年 8 万元），年综合硬性开支节省达 39.46 万元；
• 静态投资回收期仅为 8.5 个月；
• 若算入避免瓦斯超限停电、每月额外增加数十米巷道掘进进尺所带来的综采接续提前红利，其间接安全与生产经济价值突破数百万元。

六、 总结与落地自查台账清单

6.1 矿井掘进局扇智能运维自查 Checklist

• 电源回路独立性核查： 主通风机与备用通风机是否真正接自采区变电所不同母线段的独立双回路电源，严禁同变压器搭接。
• 变频器防护与散热： 检查防爆变频器水冷循环或热管风冷散热翅片是否积聚厚煤尘，水冷流量计报警阈值是否整定正常。
• 气动风门储气罐压力： 备用气动伺服风门自备储气罐风压是否稳定保持在 $0.5 \sim 0.7 ext{ MPa}$，手动快速翻转手柄是否就位。
• 风筒平直度与距迎头距离： 迎头出风口距掘进掌子面距离严禁超标（煤巷 $\le 5 ext{m}$），风筒吊挂平直、紧绷、无褶皱、无下垂积水。
• 风电瓦斯闭锁定期联动： 坚持每周开展一次风电瓦斯人工校气跳闸联动试验，闭锁动作时间必须经由安全监控平台真实记录。
• 风量风速实测台账： 瓦斯检查工每班至少实测 3 次迎头出风量与风速，确保风速绝对处于 $0.25 \sim 4.0 ext{ m/s}$ 合规区间。

---

常见问题解答 (FAQ)

Q1：变频调速降低风机频率后，风机电机会不会因为低频运行发热烧损？

答： 煤矿专用防爆变频电机在选型设计时均采用了耐高温绝缘等级（F级或H级）与强迫风冷或循环水冷结构。在实际工程调控中，我们将变频器的运行下限频率严格锁死在 25Hz（一般最低运行在 30Hz 以上）。在该转速区间内，对旋轴流风机自身的负荷转矩随着转速平方下降，电机输出电流远低于额定电流，不会发生定子绕组过热过载。同时电控系统内置了电机PT100温度实时监测，一旦温度超过 $85^\circ ext{C}$ 自动发出降频或倒机预警，确保电机绝对安全。

Q2：双风机倒机时间做到了0.8秒以内，电网会不会产生相角短路冲击？

答： 绝不会。传统工频并网倒机之所以产生强烈火花和冲击，是因为两路电网没有同步相位，直接硬合闸。而本系统采用的是“备机先零频励磁软起、气动阀毫秒机械换向、主机平滑切断”的逻辑。两台电机的动力回路在电气上完全由两台相互独立的隔离接触器物理阻断，电气上零重叠，气流上通过高速伺服推杆在 0.6 秒内完成无缝滑差交接，因此既没有相角短路风险，也没有气流停滞断风。

Q3：如果在掘进过程中，迎头瓦斯浓度突然从 0.2% 攀升到 0.6%，系统如何智能应对？

答： 系统内置了“风量-瓦斯前馈响应自适应算法”。当迎头激光甲烷传感器读数突破预警门限（如 0.4%）且上升斜率超过安全阈值时，PLC 控制器无需人工干预，会在 1 秒内以每秒 5Hz 的升频速率自动将运行频率从当前的节能低频（如 35Hz）无级加速至 50Hz 满载工频状态，风筒出风量在数秒内增加 40% 以上，利用大风量将涌出瓦斯迅速稀释在萌芽状态；当瓦斯浓度连续 10 分钟回落到 0.25% 以下后，系统再缓慢降频回原节能工况，实现真正的“瓦斯来风增、瓦斯退风减、全程平稳”。
