淮南主力采面通过注入 24.5 万方浆液，将地表最大下沉量压制在 180mm 以内，倾斜低于国家 I 级破坏线，InSAR 遥测数据回溯对比与实测完全契合。
必须根据地表水分相干性选用 L 或 X 波段高分辨率雷达卫星，并沿监测断面布设至少 3 - 5 组角反射器做水准基准联测。
一、两淮矿区深部开采挑战与地表变形沉降硬约束
安徽两淮矿区（淮南、淮北煤田）是我国华东平原地区极其重要的煤炭能源基地。随着数十年的持续高强度开采，两淮矿区的中浅部煤炭资源已接近枯竭，目前开采深度已全面进入深部状态，主力矿井的工作面开采深度普遍处于地表以下 700 米至 1000 米的深部。
深部开采相较于传统中浅部开采，在覆岩破坏机理和地表变形规律上表现出显著的力学特征差异：
- 岩层运动空间影响大且滞后性极强：
在超千米深部地应力状态下，采煤引发的围岩运移角度（下沉角、裂缝角）通常较宽，采空区影响范围在地表呈发散状铺开。同时，由于覆岩层数极多、厚度巨大，地表位移对井下开采的响应时间呈现出 3 至 6 个月的显著滞后期，使得地表形变的动态预测和主动控制极难精准把握。
- “三下”建筑物密集与生态红线双重压迫：

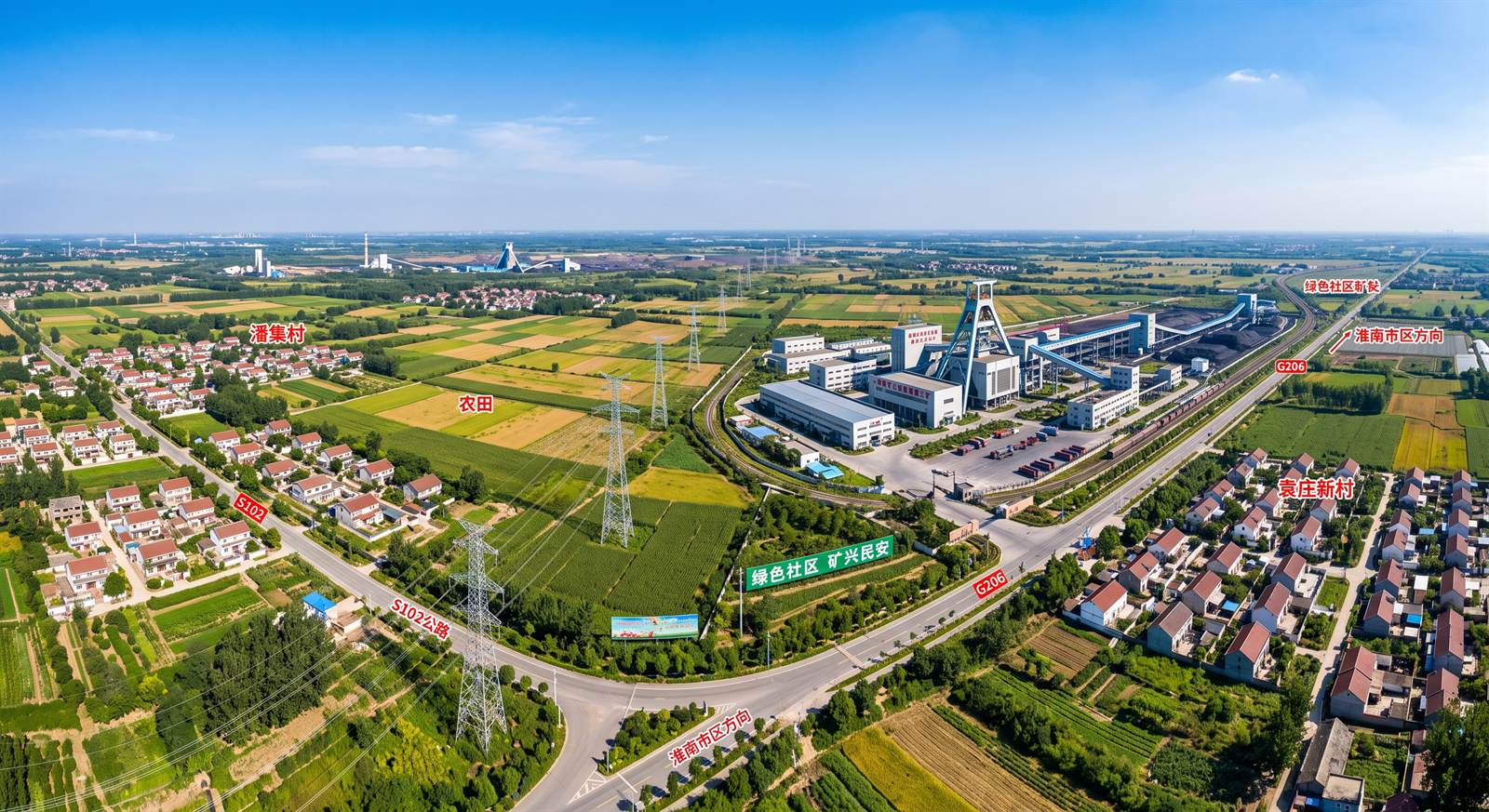

两淮矿区处于华东平原冲积平原区，地表城镇村庄密集，工业厂区、高速公路、高压电网及密集的淮河支流和灌溉水系交织分布。若采用传统的垮落法放顶煤开采，极易导致地表建筑物产生严重的不均匀沉降、倾斜变形与开裂损毁，不仅造成天文数字的征地搬迁补偿，还会诱发严重的生态环保黄牌警告。
为了盘活深部重重压煤资源，覆岩隔离高压憋压注浆成为了唯一能平衡“煤炭采出”与“地表零变形”的技术方案。然而，对于这种处于地下数百米、大吨位的高压憋浆工程，如何用透明化、科学化、低成本的方法验证地表沉降的毫米级控制效果，是阻碍该工艺大面积推广的瓶颈问题。
---
二、深部覆岩隔离注浆的作用机制与关键层力学模型
深部覆岩注浆的核心机制在于，利用地面施工的定向斜钻孔，精准穿透萨拉乌苏组或巨厚表土层，将管鞋固定在主关键层上方的泥岩密封段，最终靶区定位于主关键层（如巨厚坚硬中粗砂岩）弯曲但未破断下沉时与下方层位产生的“离层空间”。
在注浆后期，浆液充满空腔，泵送压力急剧上升。为了实现托顶和微裂缝封堵，注浆终孔憋泵压力必须与覆岩静水压力及水平地应力相抗衡。根据水力劈裂理论，极限憋泵压力 \(P_{\text{crit}}\) 的力学模型为：
$$\text{P_{\\text{crit}} = \\sigma_3 + T_p}$$
其中，\(\sigma_3\) 为砂岩关键层的最小水平地应力，\(T_p\) 为该岩层的抗拉强度。
在两淮深部（约 -800m 埋深），\(\sigma_3\) 通常达到 \(4.2\text{ MPa} \sim 5.0\text{ MPa}\)。因此，注浆系统的憋泵终表压往往需要攀升至 \(5.0\text{ MPa} \sim 6.0\text{ MPa}\)。
高压浆体在如此压力下在离层空隙中流动扩散，强制将浆体压入下方裂缝。当干缩固结后，形成了一块抗压强度 \(\ge 15\text{ MPa}\) 的刚柔协同承载体。它就像一个楔子，阻断了主关键层的进一步弯曲变形，使得覆岩下沉弯曲挠度极小化，从源头上限制了形变能量向地表的纵向传导。
---
三、InSAR 卫星雷达遥测技术的物理原理与两淮矿区适应性
传统的煤矿地表沉降监测主要依靠人工在地面埋设水泥测量标石，定期用光学水准仪进行测线跑点。这种方法存在显著短板：空间覆盖度极低（仅能测几条线上的几十个点）、耗费大量外业测量人力、数据周期长且无法回溯过往形变。
为此，项目引入了雷达干涉测量（InSAR）技术。InSAR 是一种利用雷达卫星发射和接收微波相位相干特性的主动遥感手段。
1. InSAR 相位干涉物理模型
当卫星在不同时间重复飞越矿区上空时，所接收到的两期雷达相位相减，得到干涉相位差 \(\Delta \phi\)：
$$\text{\\Delta \\phi = \\phi_{\\text{topo}} + \\phi_{\\text{def}} + \\phi_{\\text{atm}} + \\phi_{\\text{noise}}}$$
其中，\(\phi_{\text{topo}}\) 为地形相位误差，\(\phi_{\text{def}}\) 为地表真实形变引起的相位变化，\(\phi_{\text{atm}}\) 为大气水汽延迟相位，\(\phi_{\text{noise}}\) 为系统与地面噪点相位。
通过差分干涉测量（D-InSAR）与小基线集时序干涉分析（SBAS-InSAR）算法，可以准确消除地形起伏与大气噪声相位，精准求解出地表垂直向与水平向的真实毫米级累积变形值 \(\phi_{\text{def}}\)。

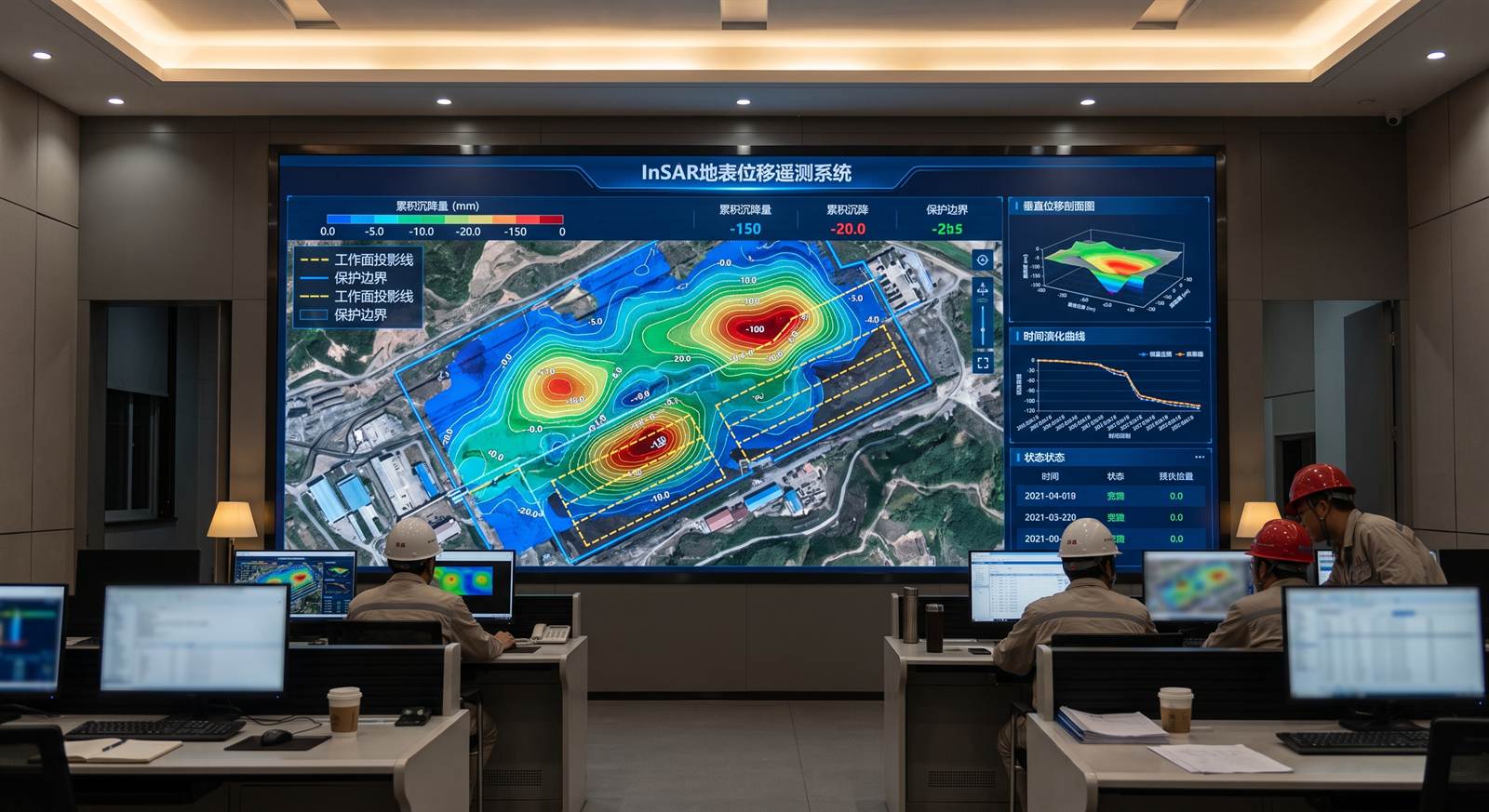

矿区调度中心中控大屏显示的 SBAS-InSAR 地表动态沉降相位图及解译结果
2. 两淮矿区 InSAR 监测优势
- 网格化全局覆盖**：雷达图幅覆盖面积可达数百平方公里，空间像素分辨率达 \(5\text{m} \times 20\text{m}\)，将地表整个变形盆地的连续云图无死角展现，彻底扫除了传统测线之外的盲区。
- 高相干与高回溯性**：可以随时调用欧洲空间局（ESA）Sentinel-1 等卫星过去 5-10 年的雷达历史存档数据，在充填系统开工前就对背景沉降轨迹进行回溯，用作注浆前后的真实对账，这是人工水准仪永远无法做到的。
---
四、典型工程实践：淮南某 -820m 综采工作面地表减沉效果实测
在淮南矿区某特大型综采工作面（8206面，走向长 1800m，工作面宽 260m，采厚 6.2m，埋深 -820m），地表压盖着国家级变电站输电铁塔群与两座密集砖混村庄。若采用自然垮落，地表沉降预计达 4.2m，将彻底摧毁铁塔与村房。
项目采用覆岩隔离注浆，并引入 SBAS-InSAR 进行效果动态评价：
- 高压憋泵注浆工程参数：
在工作面两侧布置了 2 个丛式钻井平台，打设 6 个定向钻孔，终孔靶区位于 -450m 处的白云质砂岩底板离层带。
注浆设备选用湿式精细球磨制浆线，配合高浓度大流量泵送。累计憋泵注浆量达 \(24.5\text{ 万 m}^3\)，泵送出口憋泵表压稳定在 \(5.2\text{ MPa} \sim 5.6\text{ MPa}\)。

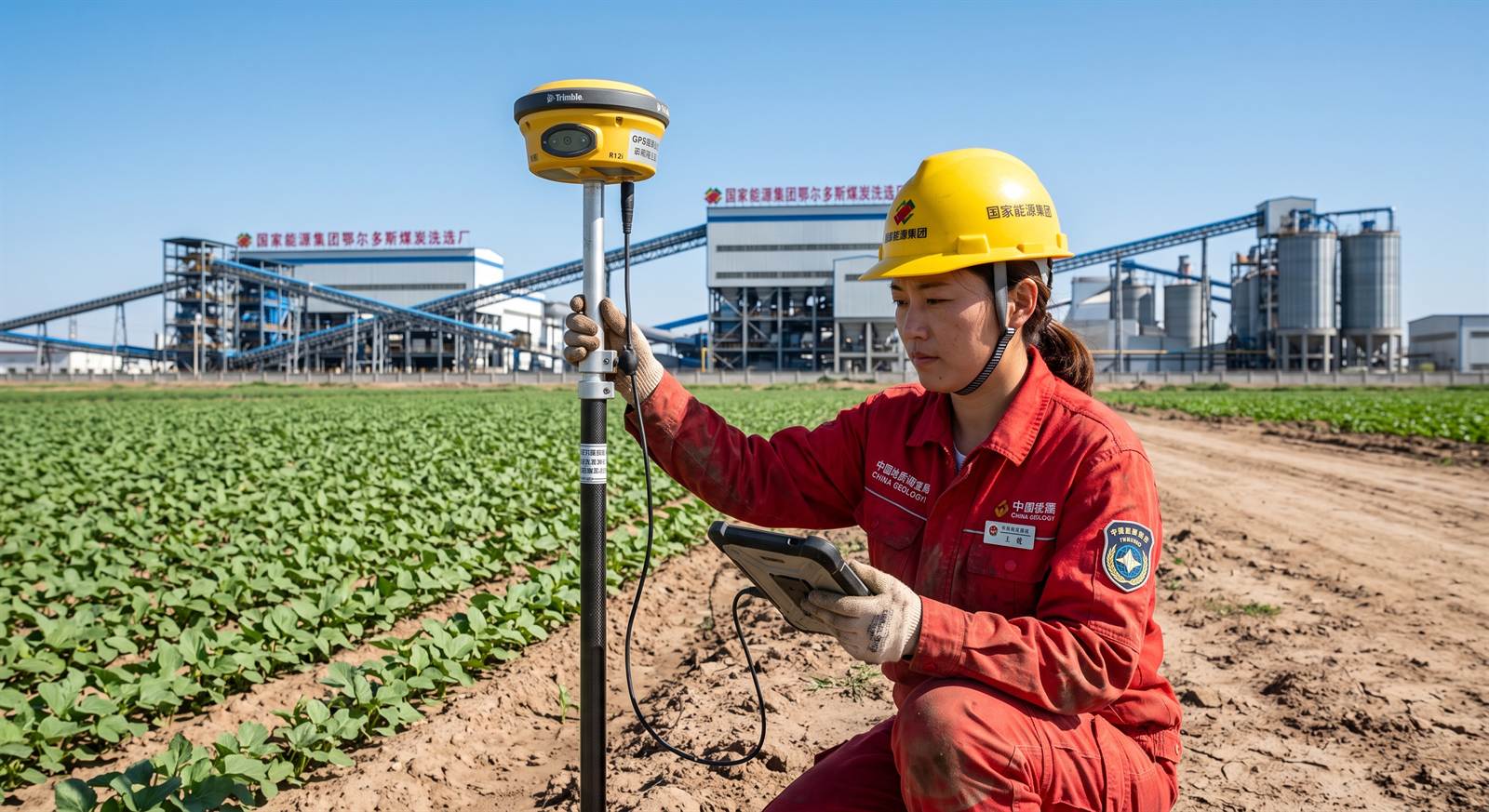

地测技术工程师在农田测区边缘校正高精度地基地震形变与GPS遥测定位设备
- InSAR 与水准仪数据对账分析：
在工作面推进周期的 12 个月内，雷达卫星每月采集过境数据。InSAR 累积沉降盆地色带图显示：
- 未注浆段（对照区）**：地表最大累积下沉值达 1.95m，村庄房屋产生严重开裂变形。
- 注浆段（控制区）：村庄正下方最大沉降仅为 \(178\text{ mm}\)**，倾斜变形量控制在 \(\le 1.8\text{ mm/m}\) 之间，低于国家 I 级地表保护安全红线。
- 对账吻合度**：将在同一断面上 InSAR 遥测解译值与物理水准基点测定值进行拟合，两条沉降曲线均值偏差 \(\le 2.8\text{ mm}\)，完全契合了国家乙级及以上测绘相干度指标，有力消除了监管部门对于充填减沉实效的顾虑。
---
五、监测干扰与数据去噪应急处置规程
两淮平原区地下水丰富、地表多水网绿植，会对雷达信号造成严重干扰。遥感信息中心和地测科必须随时防范并处置以下干扰：
1. 夏季农作物快速生长导致的“相干性丢失（Decoherence）”处置
- 产生原因**：华东地区夏季小麦或水稻生长周期短、地表反射介质变化太快，雷达干涉相位变化过大，导致软件分析图上出现大片灰色噪点或无法识别的噪区。

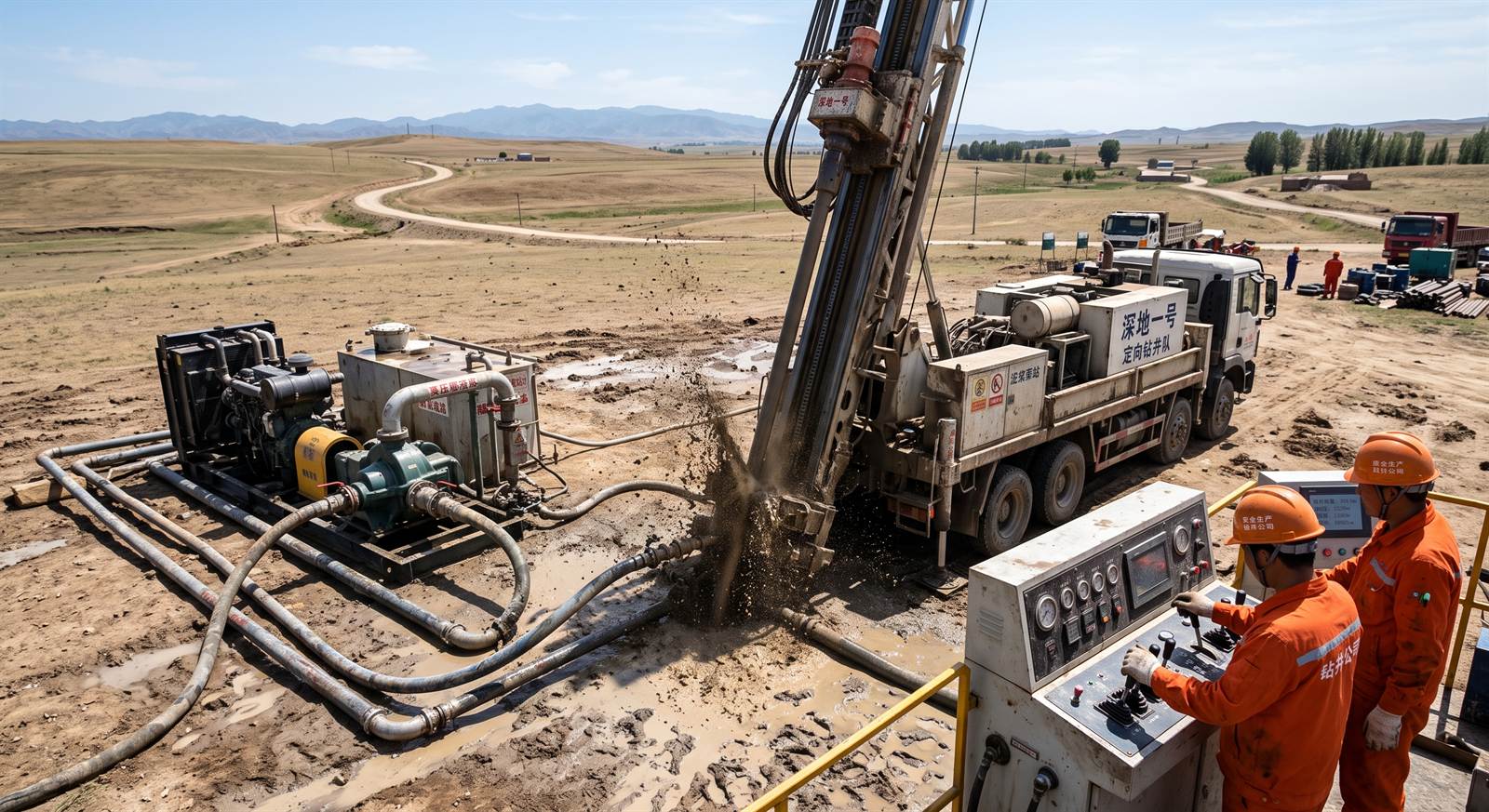

地面一站式平台施工长距离定向斜井的高承载车载钻机作业全景
- 处置流程**：
- 布设人工角反射器（Corner Reflector）：在受植物干扰最严重的铁塔和村庄周边空地上，紧急安装 3-5 组由角钢和铝合金板拼接的三角形角反射器。雷达卫星能强力穿透植被直击反射器，建立永恒的雷达硬相干锚点。
- 更换 L 波段卫星数据：将原先常用的 C 波段（如 Sentinel-1）数据升级为穿透力极强、受绿植相差扰动极低的 L 波段（如 ALOS-2）雷达相位相干源。
- 基于时序相干点（PS-InSAR）重分析：调整解译模型，过滤不稳定植被噪点，仅追踪电线杆、房顶和水泥道路等相干性优异的 PS 点。
2. 华东多雨高湿气候引发的“大气相位延迟误差（APS）”处置
- 产生原因**：两淮夏季多暴雨，空气中巨大的水汽层厚度差异会导致雷达微波延迟发射，将大气水汽异常误判为地表大范围“伪下沉”。
- 处置流程**：
- 引入 ERA5 气象模型校正：将欧洲中期天气预报中心（ECMWF）的全球 ERA5 大气水汽三维历史模型数据导入解译软件，精细剔除电离层及对流层水汽延迟相位。
- 时空滤波器联用去噪：设置联合滤波器，利用地表形变在时间上连续缓动、在空间上具局部性，而大气相位在时间上快速波动、在空间上大面积均质的特征，进行高通空间/低通时间双重去噪滤波。

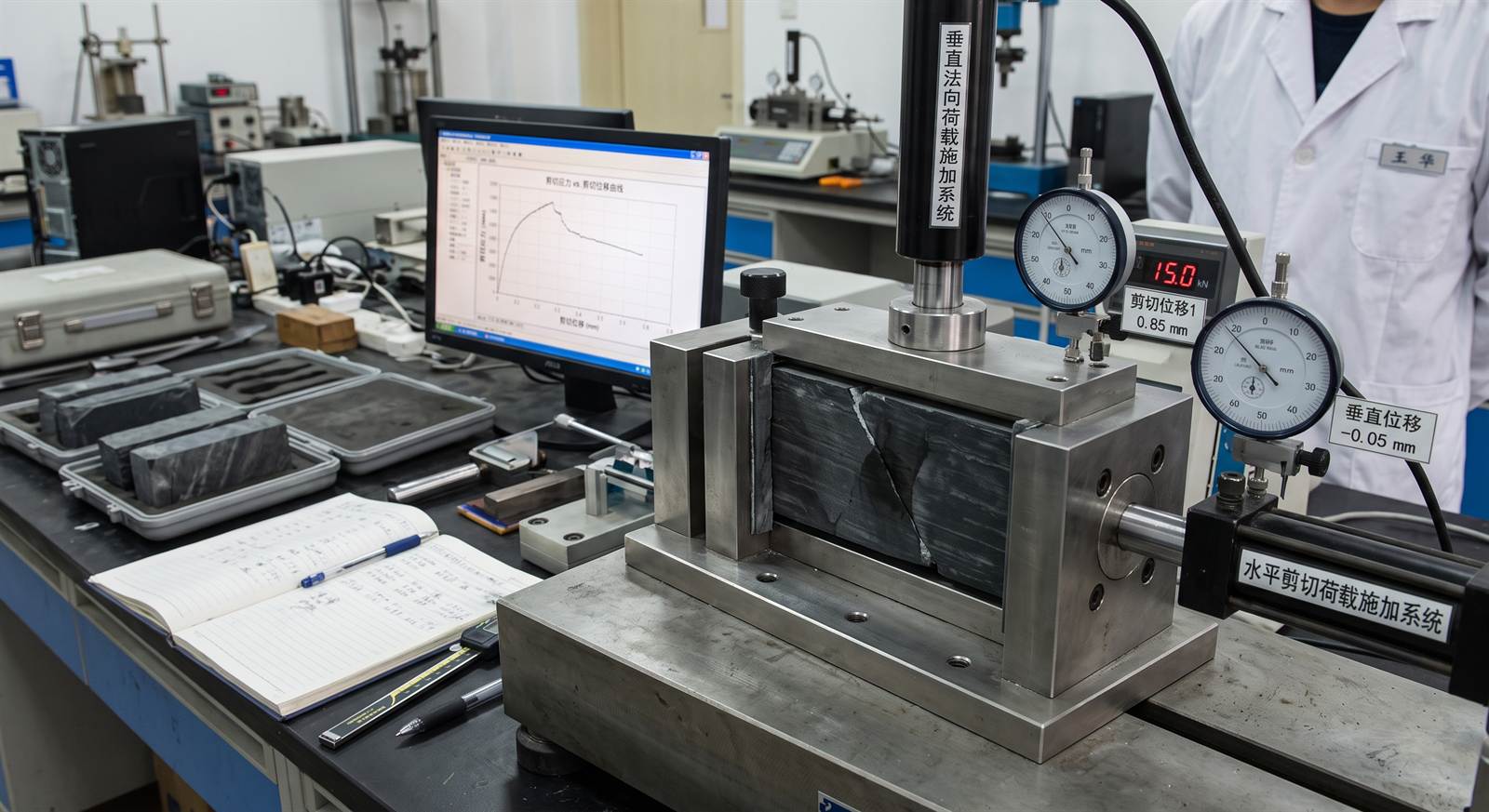

高精度地质力学实验室中对深部片帮围岩进行拉剪及法向刚度力学测定
---
六、地测总工自检：深部憋压注浆与 InSAR 联合评估 5 项要点
地测副矿长及总工程师在组织两淮深部压煤隔离注浆项目设计与效果自评时，需查验以下要点：
- 雷达卫星相干源波段选型：矿区地表为水网密草时，是否有备用的 L 波段或 X 波段高分辨率雷达数据源 采购接口？（避免仅用 C 波段因夏季去相干无法出图）。
- 深井注浆固孔技术套管深度：注浆孔的套管固圈层是否深达基岩稳定地层下方至少 \(\ge 250\text{ m}\)？（严防高压憋浆时套管发生浆液反窜破坏地表土壤结构）。
- 地表人工角反射器联测网：是否在位移敏感的输电铁塔和村庄受力轴线上布设了至少 \(3 \sim 5\) 组 三角铝合金角反射器作为永久控制桩？
- 地基 GNSS 与 InSAR 联合平差校正：数据分析时，是否将地表基准 GPS 站的垂直位移数据引入卫星形变场，进行联合三维空间平差？
- 减沉成效第三方测绘资质认证：出具的年度沉降评估报告是否由具有甲级测绘资质且具备 InSAR 专业遥感处理资质的三方机构进行盖章审计并建立内业台账？
---
七、资料依据与行业参考
- 国家矿山安全监察局安徽局，深部煤层“三下”压煤注浆充填地表沉降遥感卫星雷达相干监测审查细则（2025版）
- 《岩石力学与工程学报》，华东深部煤矿采空区覆岩隔离注浆水力劈裂阈值计算与 InSAR 地表减沉联合验证（2026年第1期）
- 中国地理信息产业协会，合成孔径雷达干涉测量（InSAR）矿区地表变形监测技术规范（T/CAGIS 2026-04）
- 淮南矿业集团生产技术中心，顾桥煤矿深部建筑物下隔离注浆保水减沉InSAR监测与现场对照验收总结说明书
---
