一、黄陵黄土塬区煤炭开采面临的特殊生态地质红线
黄陵矿区地处陕北黄土高原塬区（如黄陵二号煤矿、双龙煤业等），其地形起伏剧烈，沟壑纵横，黄土层厚度极深（通常为 $80 \sim 150\text{ m}$）。在此类脆弱的地表生态和水文构造下进行大规模煤炭开采，会遇到如下致命的安全与生态问题：
- 黄土塬面滑坡与突发性黄泥灌井灾害：黄土具备高孔隙度、湿陷性强和剪切刚度低的弱物理力学特性。开采引起的顶板塌陷会直接导致黄土塬发生大范围的“拉张性地裂缝”（裂缝宽度可达 $0.5 \sim 1.2\text{ m}$）。雨水聚集顺着裂缝灌入，极易诱发黄土大面积滑坡泥石流，甚至沿地下裂缝直接灌入井下工作面，造成黄泥溃浆毁井灾害。
- “保水关键层”破断引起地下潜水流失（沙层水漏失）：塬区浅表广泛覆盖着第四系含水沙层和新近系保水红土层。红土防渗层是我国西北干旱区赖以维持地下水位、供给地表植被的水资源生命线。传统的垮落法开采会击碎保水红土层，使原本宝贵的地下水沿着导水裂隙带源源不断向采空区下渗流失，造成地表植被大面积枯死、土地沙化，触碰国家级生态保护红线。
- 地表起伏地质下InSAR干涉失真与沉降失控：由于黄土塬地形起伏巨大，坡度动辄在 30^\circ 以上，传统的GPS测点在雨水冲刷下极易位移变形，导致测得的沉降数据严重失真，使环保部门无法准确核实减沉控制效果。
因此，研发和实施“黄陵黄土塬区保水开采与充填减沉技术”，利用矸石浆液压实关键层，是该地区煤矿长效合规生存的必修课。

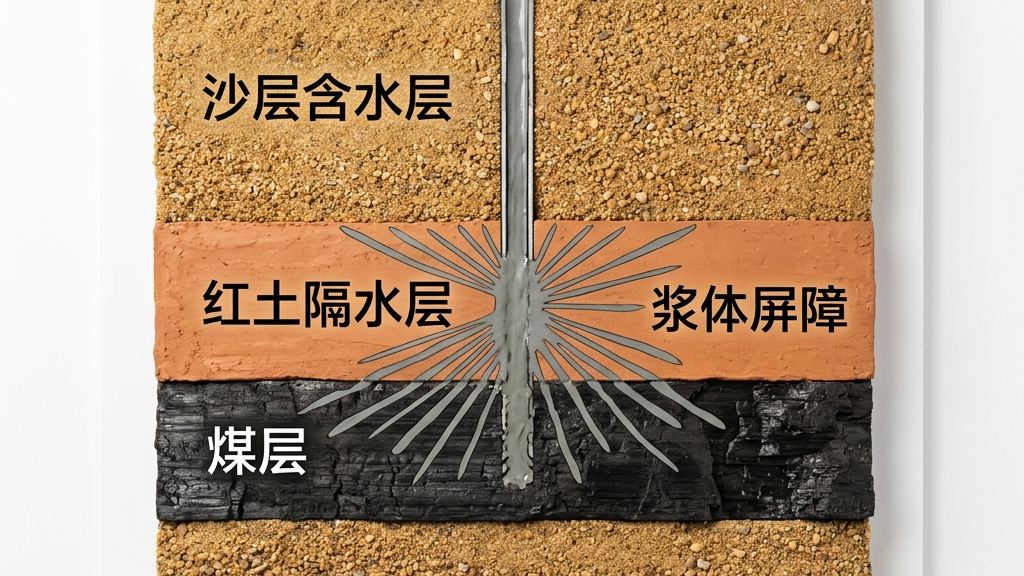

图2：黄陵黄土塬区导水裂隙带发育与防渗红土盖层地质剖面
二、红土层防渗流失与黄土塬滑移开裂力学模型
2.1 隔水红土层防渗流失达西渗流模型
红土层在水压作用下的防渗流失评估是保水开采的核心。我们将红土层视为低渗透各向同性多孔介质。当红土层被下方采动拉张应力扯开产生局部微裂缝时，水流在其内部的流动服从达西定律及连续性方程：
式中：v_z 为垂直下渗流速；K_{clay} 为红土防渗层的饱和渗透系数；\psi 为基质吸力（Matric suction）；z 为垂直高度。

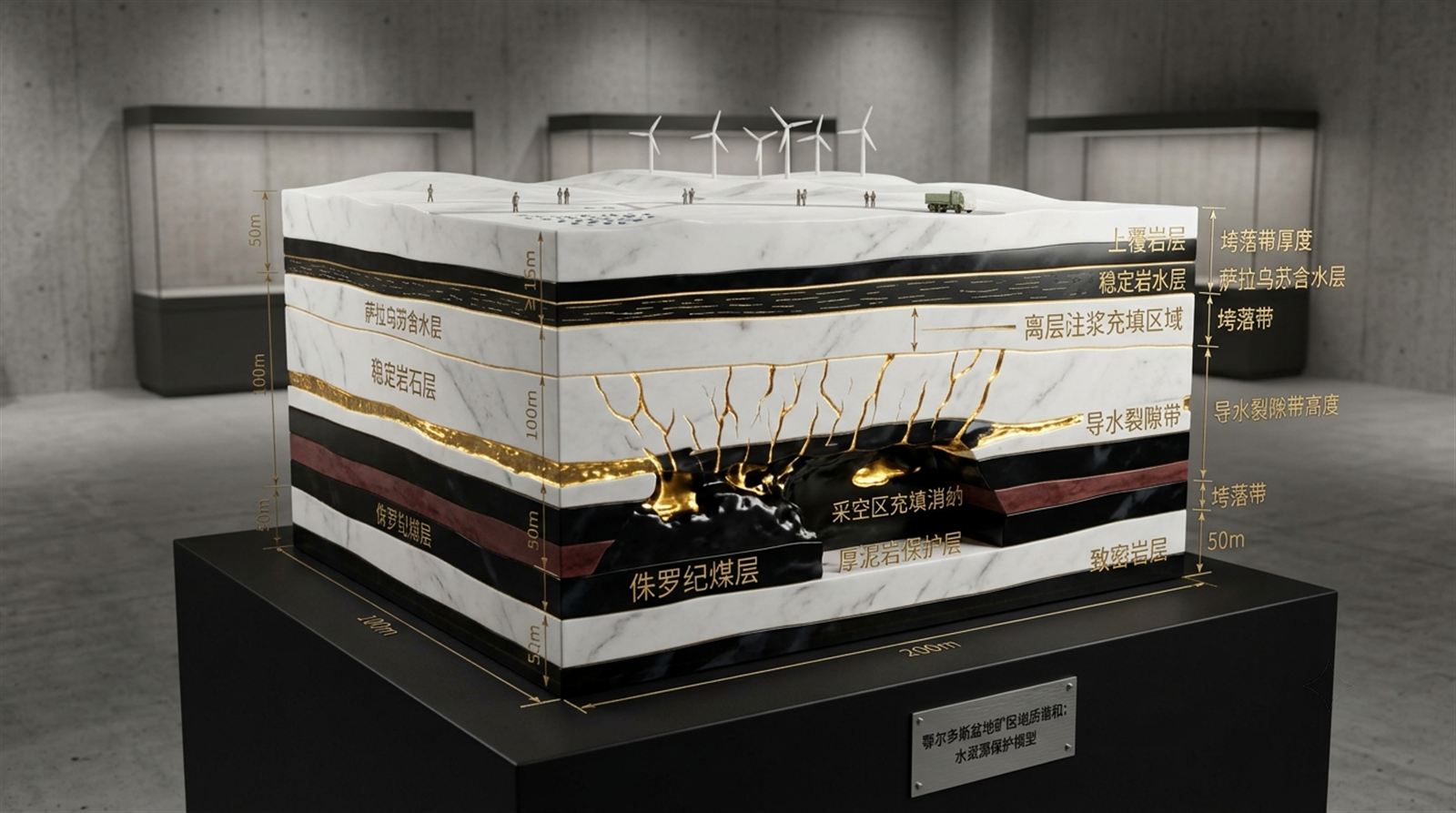

通过在红土层下方原采空区或离层区压注矸石高粘度浆液，浆液中的细微颗粒会因毛细力被吸入红土底板的微裂缝中，产生化学沉淀固结。渗透系数的变化为：
式中：\lambda 为吸附结块因子；C_{clay\_grout} 为渗入的矸石矿物结晶物浓度。这能确保红土层即使在弯曲拉张下，其整体渗透系数依然保持在 1.0 \times 10^{-8}\text{ cm/s} 以下，牢牢锁住塬面沙层地下水。
2.2 塬区生态保水充填工艺时序
在空间控制上，保水充填工艺必须遵循以下科学时序：
黄土塬面地形起伏与潜水层位高精勘测
利用三维机载激光雷达配合音频大地电磁测深，摸清塬区水文地质分界及地表潜水富水性
地貌起伏沉陷控制临界接顶率设计
考虑黄土塬的滑坡边界条件，反算控制地表裂缝开展的充填刚度，要求充填体接顶率≥95%
地面低热低缩胶结浆料多点注回
配制低水化温升矸石基阻阻水浆体，从塬面注浆钻孔多点向层间离层注入，形成抗渗地下屏障
塬面沉陷InSAR遥感定位与水准实测
布设卫星雷达InSAR角反射器及精密观测点，进行地表微小位移（毫米级精度）的长期监控
塬区植被复垦与生态保水效果综合评估
在地表沉陷收敛后，覆盖自然土层并植被复垦复绿，评估地下含水层水位的长期稳定趋势
这套时序先通过精密物探打好基础，再通过接顶注浆在地下打入一个“水盆托板”，确保塬面水资源不往下渗漏。
2.3 黄土塬斜坡拉张开裂极限平衡判别
黄土斜坡在采动沉陷拉张应力作用下，其稳定系数 F_s 采用极限平衡法（Limit Equilibrium Method）进行判别。设黄土斜坡滑动面上的平均法向应力为 σ_n，平均剪应力为 τ，黄土内聚力为 C_{soil}，内摩擦角为 φ_{soil}。开采引起的地表拉张水平应变 \varepsilon_h 满足：
式中：σ_{tension}(\varepsilon_h) 表现为因地表下沉水平拉伸引起的黄土抗剪强度衰减值。为了防止滑坡发生，必须要求地表水平拉应变 \varepsilon_h ≤ 2.0\text{ mm/m}，这要求井下注浆充填体对顶板控制的有效接顶高度反力能提供 $≥ 90\%$ 的减沉率。

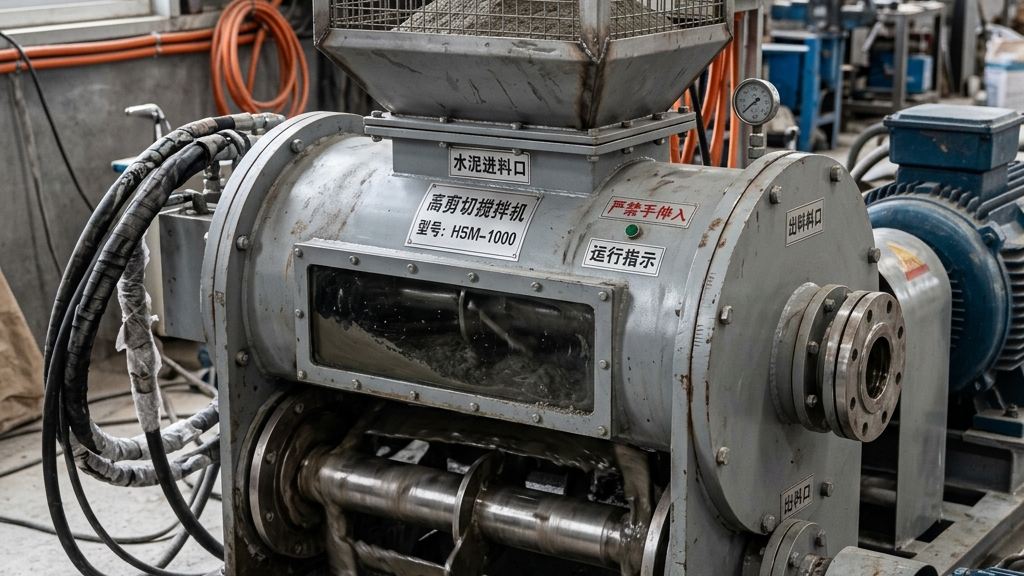

图4：地面制浆站大直径卧式强力搅拌机及料斗系统特写
三、黄土塬保水减沉关键设计参数与对账表
为了确保黄陵矿区的生态水安全，注浆材料级配、压实刚度以及 InSAR 遥测沉降数据必须与红线指标对账一致：
3.1 黄陵塬区保水减沉与充填工艺参数控制对账表
| 工艺参数类别 | 设计边界红线值 | 现场测定仪器设备 | 防灾及生态保护逻辑 |
|---|---|---|---|
| 注浆接顶密实率 | ≥ 95\% (保水特硬硬性边界) | 多波电磁雷达透视成像仪 | 保证对红土层底板的强力托撑，严防离层空隙变大 |
| 浆体水化后固结强度 | 28天龄期强度 ≥ 4.5\text{ MPa} | 实验室三轴伺服刚度压力机 | 提供长久结构刚度，抵抗上覆100米黄土重力挤压 |
| 地表最大水平拉伸应变 | ≤ 2.0\text{ mm/m} | 精密地表变形水准仪、全站仪 | 控制在黄土极限拉裂强度以下，严防黄土塬开裂 |
| 红土层饱和渗透系数 | K ≤ 1.0 \times 10^{-8}\text{ cm/s} | 原位双环渗水测定仪测定 | 保持不透水红土天然特性，锁死沙层地下水下流 |
| 塬区浅表井泉水位波动 | 水位下沉降幅 ≤ 1.5\text{ m} | 在线声波地下水位遥测传感器 | 维持塬区居民饮水井与植被生长水源的安全水位 |
| InSAR 变形监测频率 | 每 12天 监测一次 (雷达过境期) | Sentinel-1A/B 遥感影像解析 | 全天候动态测定黄土塬面滑坡体三维位移场 |

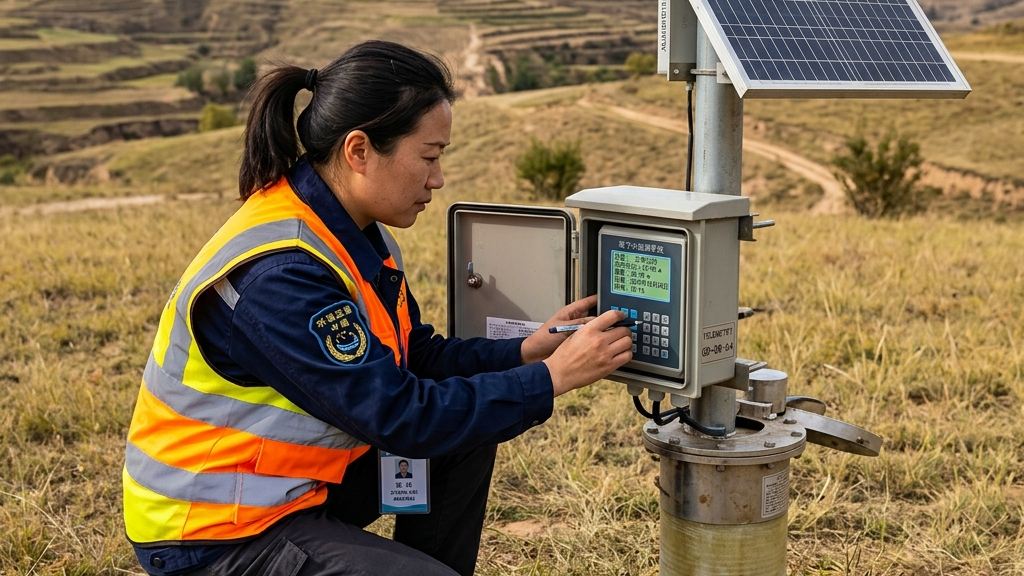

图3：地测技术员使用高精度测量仪监测塬面微小位移量
四、黄土塬开裂与井下突水突泥双重应急处置 SOP
在黄陵塬区施工中，地表雨水灌入地裂缝和井下突水是两项最紧急的灾害：
SOP 1：地表黄土塬面突发宽度超标地裂缝（$\ge 100\text{ mm}$）
- 触发条件：地质巡检或卫星雷达预警提示，某工作面地表黄土斜坡面突发宽度达 150 mm、长度超过 50米 的张开型裂缝，且预测 48小时 内本地有中到大雨。
- 处置流程：
- 紧急拉设警戒红线：地表安全巡检队立即在裂缝区周围 50米 范围内设立红线警戒圈，严禁车辆及人员靠近，防止突发性滑坡塌方。
- 黄土沙袋回填堵塞：立即调集地面推土机和防汛编织袋，使用黏土、生石灰及草绳按 2:1 比例混合，将地裂缝自下而上进行分层夯实回填，阻断雨水直接下渗通路，耗时约 4小时。
- 表面覆盖防渗膜：在夯实裂缝区表面，铺设双层防水高密度聚乙烯（HDPE）防渗薄膜，铺设宽度覆盖裂缝边缘外侧 5米 范围，并用沙袋压实，确保雨水完全汇流走。
- 强化注浆反持压：通知制浆站向该裂缝正下方的离层注入固含量 75% 的特稠矸石水泥浆，提高地下托力，阻止裂缝继续张开。
SOP 2：井下充填区发生突水突泥（黄泥灌入）
- 触发条件：井下采空区边缘泄水孔流出物突然从清水变为带有大量黄沙和红土块的泥浆，且出水量从 15\text{ m}^3\text{/h} 激增至 ≥ 80\text{ m}^3\text{/h}，提示上方沙层水和红土防渗层发生局部破断溃通。
- 处置流程：
- 停机停产与避灾：工作面班长通过防爆广播高呼：“采空区突浆！全班停机断电，所有人沿副斜井避灾路线撤离！”煤矿调度室在 30秒 内确认警报。
- 启动排水系统：水泵硐室值班员迅速开启 3台 备用高压排水泵，将工作面排水能力提升至 240\text{ m}^3\text{/h}，控制水位不漫大巷。
- 柔性挡墙拼装封堵：抢险救援队运送快速膨胀袋和柔性组合式密闭挡板，在溃浆巷道下游 30米 处构筑高 3米 的高压阻水挡墙，阻断黄泥漫延。
- 地面红土封堵钻孔施工：利用 GPS 在地面定位突水点的正上方，打设一个快速抢险分支孔，压入快凝速硬双液化学膨胀泡沫（可发生 15倍 膨胀），封死漏水漏泥的红土缝隙。
图5：地测副矿长主持论证黄陵黄土塬区生态保水治理方案
五、延安黄陵二叠纪煤系生态保水充填减沉实践
5.1 地质与生态挑战背景
延安黄陵某中型煤矿，核定产能 300 万吨/年，开采 4号煤层，埋深 360 米。矿井上方地表覆盖有厚度 110 米的松散黄土塬。塬面上发育着多处村落饮水井及省道交通公路。
在过去的开采中，顶板大面积塌陷多次导致塬面发生中型滑坡，拉张地裂缝甚至宽达 800 mm。由于开采破坏了保水红土防渗层，地表唯一的清泉水位在 2个月 内下降了 12 米，导致周边 120 亩苹果林因地下水位枯竭而大面积干涸死亡，引发了严峻的生态危机和地表村民矛盾。
5.3 治理前后的保水减沉指标对账单
保水充填方案落实运行一年半后，地测、安全及环保局对黄土塬沉降和井泉水位进行了核查对账：
| 监测验证指标 | 治理前（塌陷开采） | 治理后（保水注浆充填） | 生态与减沉控制评价 |
|---|---|---|---|
| 地表累计最大下沉量 | 1450 mm (严重下沉变形) | 78 mm (处于安全微变区) | 减沉效率达到 94.6% 以上 |
| 塬面拉张地裂缝最大宽度 | 840 mm (裂缝深不见底) | 8 mm (基本无可见裂缝) | 消除了塬区黄土滑坡隐患 |
| 红土隔水层饱和渗透率 | 局部大导通裂缝发育 | 0.8 \times 10^{-8}\text{ cm/s} | 保水红土隔水功能完全恢复 |
| 地表清泉水位标高变化 | 水位骤降 12.4 m (干涸) | 水位恢复并稳定波动 (≤ 0.4\text{ m}) | 挽救了 120 亩受损果林生态 |
| 年因生态纠纷停产赔偿 | 1200 万元/年 | 0 元/年 | 实现了地方政企生态利益大和解 |
| 矸石/粉煤灰固废消纳量 | 0 万吨 | 36.4 万吨/年 | 黄陵煤矿固体废弃物合规不出井 |
数据表明，注入的矸石浆液在黄土塬下方采空区形成了强力的托撑实体，成功限制了红土隔水层的弯曲拉伸变形。这使得地下含水层的水流无法向下渗透，从而锁住了塬面的水源，实现了“水资源保护”与“零沉陷开采”的双赢目标。
六、方案设计与可行性申报前置必备卷宗清单
项目在向延安/陕西环保地测部门申报保水开采安全与生态可研设计时，必须提供以下审查卷宗：
- [ ] 第四系含水沙层与新近系红土层水文地质性质勘探报告：标定渗透系数。
- [ ] 地表黄土塬滑坡边界条件及采动边坡稳定性有限元数值模拟计算书。
- [ ] “InSAR遥感+精密水准”地表位移长期立体监测网络设计方案。
- [ ] 注浆隔水浆料微观抗渗与长期体积变收缩性测试报告。
- [ ] 塬面防滑灾回填夯实预案及井下高压突泥防泥柔性密闭挡墙位置设计图纸。
七、常见问题 FAQ
Q：黄土塬上的土那么厚，井下注浆真的能顶得住上百米泥土的重力沉陷吗？
A：可以。因为黄土塬虽然厚，但其容重（约 1.6 \sim 1.8\text{ g/cm}^3）和弹性模量远低于坚硬的砂岩关键层。在注浆体系中，我们并不是直接去用泥浆顶住泥土，而是通过注浆“控制住位于黄土层下方的坚硬岩石关键层”。只要坚硬的关键层不折断、不下沉，上覆的厚黄土层就会像平稳放在盘子里的土一样，不会发生宏观的破碎和塌陷。
Q：InSAR 卫星雷达在黄土塬起伏剧烈的山区，受雨季和植被覆盖影响，精度能保证吗？
A：通过我们的改进方案，可以保证毫米级的监测精度。常规InSAR在植被区确实容易发生失干涉。但我们在黄土塬面沉陷区周围，人工布设了多点“角反射器（Corner Reflectors）”（用特制金属反射板固定于无植被的坚硬红土基岩上）。Sentinel卫星每次过境都会与这些角反射器进行干涉对齐，通过PS-InSAR（永久散射体干涉测量）算法滤除植被和噪声，从而得出真实、高精度的黄土斜坡形变三维图。
Q：如果矸石浆体中含有重金属，会不会向上渗透污染黄土塬表层的农田和居民饮用水？
A：绝对不会。首先，液体的流动是由高压流向低压的（重力自流向下）。井下充填区处于地下 300 多米，而农田和饮水井在塬面（高差 300米 以上），浆体污水在重力作用下绝对不可能克服重力“倒流”向上渗透到塬面。其次，我们所使用的矸石浆料在制浆前均做过严格的《GB 5085.3 浸出毒性检测》，其有害重金属离子溶出度远低于国家饮用水安全底线，且固化体渗透性极低，实现了长期的物化隔离。
