智能化综采工作面液压支架电液控系统初撑力自适应补偿与采煤机协同自动跟机割煤工程指南

摘要与核心技术全景

在现代化大型煤矿综采工作面（尤其是千万吨级超长长臂工作面，面长通常达 250~350 米，布置 150~220 台重型两柱或四柱掩护式液压支架）的采煤循环中，液压支架群与采煤机、刮板输送机（三机协同）构成了井下最高价值、最高能级的机电液一体化动力系统。

根据矿山压力控制与岩石力学基本准则，采煤机割煤之后，原本被煤体支撑的顶板岩石暴露在悬空状态。此时，液压支架必须在数秒内迅速完成“降柱-拉架前移-升柱接顶”的循环动作。其中最核心的一道安全红线，就是《煤矿安全规程》明文规定的“液压支架必须达到额定初撑力（通常不得低于额定初撑力的 80%）”。

然而在现场常规自动化开采实践中，矿井普遍面临“跟机快了顶板失控、要顶板稳就走不动”的两难困局：

1. 长距离供液的“断崖式压降”： 现代化综采面乳化液泵站通常布置在数百米外的进风顺槽列车上。当采煤机高速割煤（割煤速度达 8~12 m/min）驱动成组支架（一次性动作 3~5 架）连续跟机升柱时，主供液管路瞬时流量激增数倍，管路沿程摩擦阻力剧烈消耗泵站压力。到达支架立柱下腔的实际供液压力，从泵站的 31.5MPa 骤跌至不足 18MPa，立柱尚未顶紧顶板，系统设定时间已到并切断供液，导致初撑力严重亏空；
2. 顶板离层片帮的“多米诺骨牌效应”： 支架初撑力如果达不到额定值，就像一个人没有用手全力撑住头顶掉下来的重物。原本微小的直接顶岩层在自重下发生离层脱节，岩层重量迅速压在煤壁边缘，导致煤壁发生大面积剧烈片帮塌方。成百吨煤块砸断电缆、堵塞刮板机，支架被动承受数千吨超载动压甚至被压死，造成恶性停产；
3. 传统电液控逻辑的“死板僵化”： 传统电液控制系统采用死板的“时间控制法”（如设定升柱 6 秒即停止）。受阀门卡阻、油液温度变化影响，时间到了压力可能完全没到位；而顶板受压发生微量蠕变下沉、安全阀微量泄压后，传统系统完全没有“二次主动补压”意识，任由立柱压力一路下滑。

中矿天智智慧采矿工程技术中心联合国内煤机装备领军企业，研发了“智能化综采工作面液压支架电液控初撑力自适应补偿与多智能体协同自适应跟机系统”。本文从顶板初次支护力学模型、高动态自适应补压回路设计、采煤机-支架空间协同算法到一线故障排查，全方位提供工业级实战宝典。

一、 顶板初次离层控制与支架初撑力刚度响应机理

1.1 为什么升架必须“顶得死、顶得狠”？初撑力力学大白话解释

很多现场采煤机司机和支架工常问：支架只要升上去挨着石头不就行了吗？为什么总工天天紧盯着那块压力表，非要打到 30 兆帕以上？

这其中的物理奥秘，可以用“按住快要开裂的弹簧夹”来通俗理解：

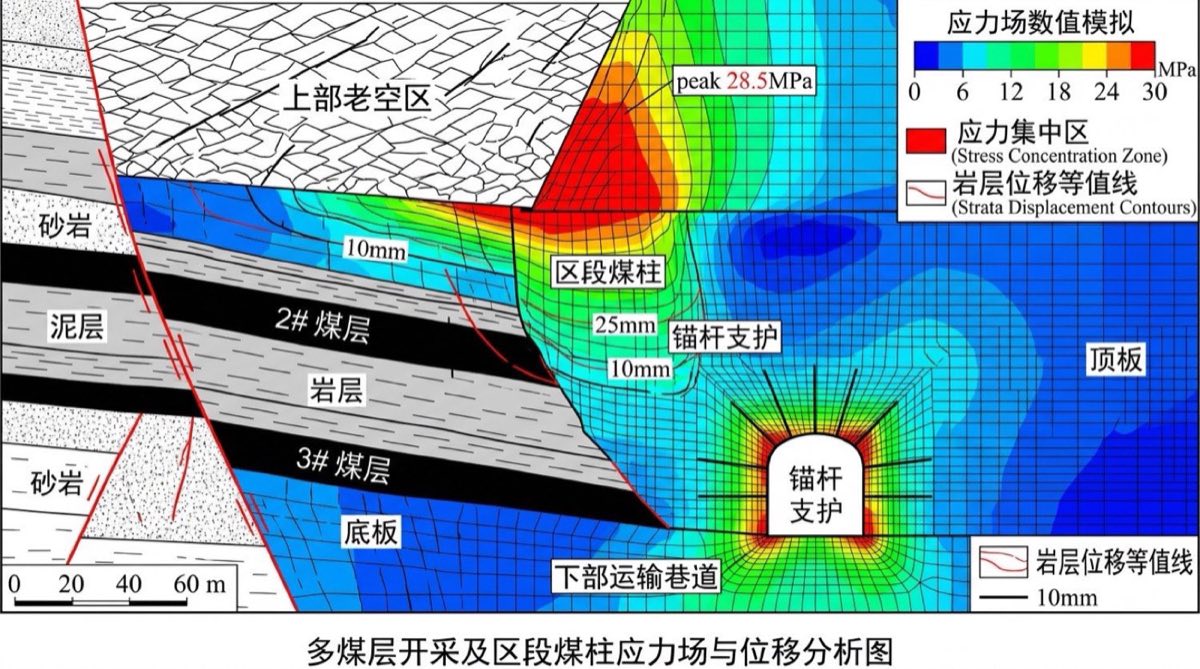

• 微小离层的“蝴蝶效应”： 煤层上方的直接顶岩层，不是一块铁板，而是由一层层薄砂岩、泥岩叠在一起的“层叠千层饼”。当采煤机滚筒把煤割走的刹那，岩层瞬间失去下部承载，最下层岩石由于重力作用开始向下产生微米级的微弯曲。如果支架顶梁只是“虚搭”在顶板上，岩层之间的接触面瞬间被撕开缝隙（即发生“离层”）；
• 一旦离层、神仙难救： 处于未离层状态下的岩层，依靠层间极其巨大的天然静摩擦力和侧向水平挤压力，能够实现自身“微悬臂自承载”；而一旦离层隙缝达到几毫米，层间摩擦力瞬间归零，上方几十米厚的所有岩石重量，全部在瞬间转化为砸在支架上的死重！哪怕后续再把支架压力打满，也无法挽回岩层破碎垮落的定局；
• 初撑力的高阻刚性阻隔： 只有在升柱接触顶板的第 1 秒钟内，利用超高压乳化液将立柱压力强力打满至额定初撑力（达到 $24\sim 30 ext{ MPa}$，单架产生高达 $6000\sim 8000 ext{ kN}$ 的向上托举巨力），在岩层尚未产生任何相对变形位移之前，硬生生把这一层层岩石“死死顶紧压密”，彻底锁死离层缝隙的萌生，如图2工艺流程所示。

1.2 综采工作面支架初撑力不同达标水平下的现场矿压显现速查表

技术团队在多座年产千万吨综采面跟踪实测，总结出如下“初撑力与围岩状态量化对账表”：

二、 核心装备选型与自适应补压电液控硬件架构

2.1 矿用本质安全型高集成电液控制系统硬件配置

要实现毫秒级响应与千帕级高精度压力闭环，电液控硬件必须具备顶级的抗振、防潮与电磁兼容性能：

• 本安型高防护支架控制器（主机）： 采用铸铝防爆外壳，防护等级达到 IP68。内部集成双 32 位低功耗工业级微处理器，具备高亮彩色大屏幕，配备宽温 OLED 实时显示立柱上下腔压力、行程与故障码，工作温度范围覆盖 $-20^\circ ext{C} \sim +70^\circ ext{C}$；

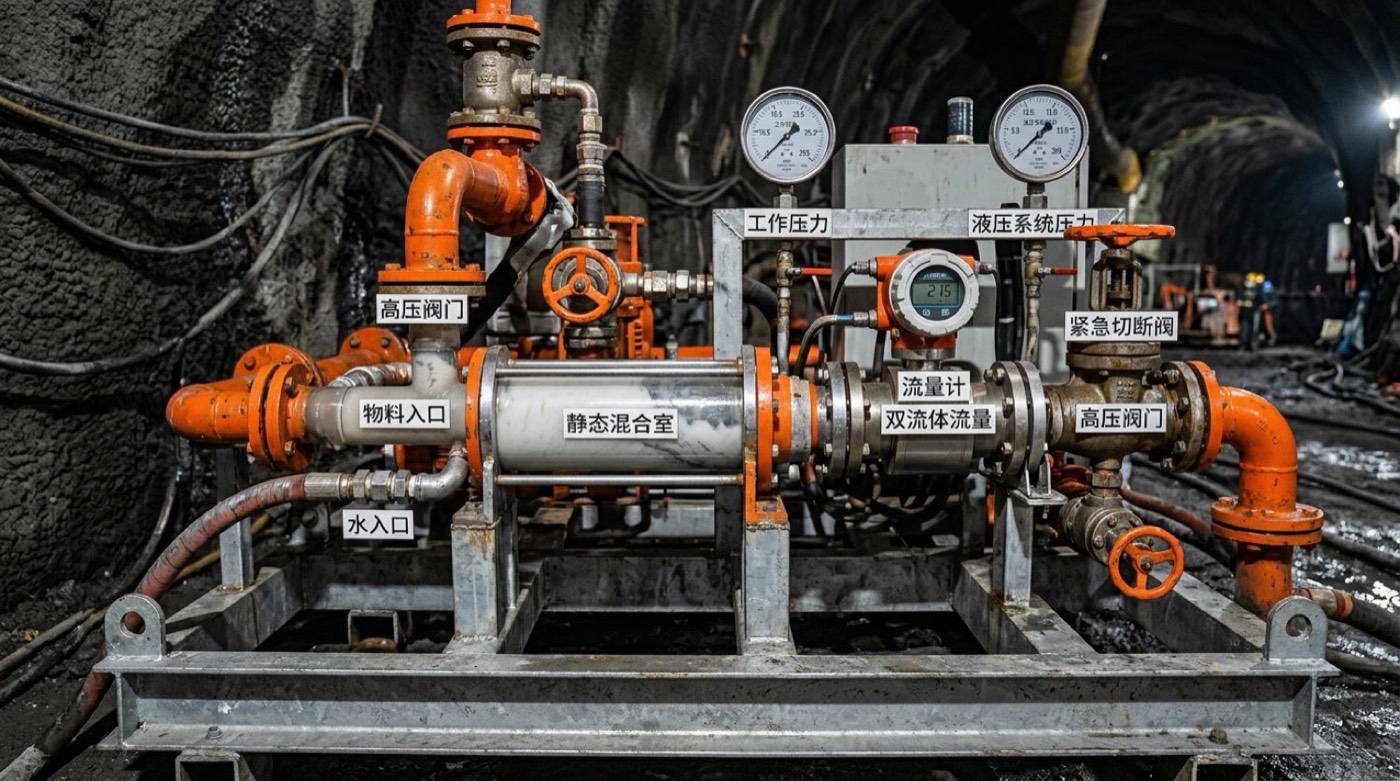

• 大流量先导电磁主阀组： 选用额定工作流量达 $500\sim 800 ext{ L/min}$ 的大通径锻造不锈钢先导电液主控阀块（工作承压不小于 $40 ext{ MPa}$）。阀芯采用碳化钨精密硬密封，动作寿命不小于 100 万次，响应开启时间小于 30 毫秒；
• 自适应主动补压集成控制块： 在立柱液控单向阀前端加装专门的“主动补压换向模块”，内置高频微压传感器与数字比较器；
• 大功率智能变频供液泵站： 选用三机并联的五柱塞变频乳化液泵组（单泵排量 $400\sim 650 ext{ L/min}$，压力 $31.5\sim 35 ext{ MPa}$），配备全自动高精度电导率浓度配比仪与反冲洗自清洗过滤站，过滤精度严格达到 10 微米以下。

2.2 “初撑顶紧+动态自适应补压”四步闭环控制逻辑

中矿天智系统舍弃了传统粗放的开环延时控制，全面推行“压力目标双重锁定”时序：

1. 第一步：大流量极速充液（升柱初接触）。 控制器发出升柱指令，主换向阀全通径开启，变频泵站检测到管路压降瞬间提频，以每分钟数百升的大流量快速向立柱下腔充液，顶梁在 2~3 秒内平稳升起直至贴合顶板；
2. 第二步：恒压目标动态锁定（高压顶实）。 当立柱压力传感器检测到压力达到设计额定初撑力（如 $28 ext{ MPa}$）瞬间，控制器才允许主阀芯复位关闭，同时启动高精度压力计时窗口，杜绝“未压实即关阀”；
3. 第三步：在线微量渗漏与蠕变感知（全时监控）。 支架在静止支撑阶段，控制器内置的滤波算法以每秒 10 次的频率连续平滑监测立柱压力。若因密封圈微漏、油温冷却或顶板塑性破碎调整导致压力跌破安全下限（如设定为初撑力的 85%，即 $24 ext{ MPa}$），系统自动判定为“欠压工况”；
4. 第四步：毫秒级脉冲式自适应补压（二次筑固）。 控制器无需采煤机或人工下达指令，在 50 毫秒内自动开启先导补压电磁阀，调动蓄能器与高压主管以微脉冲方式向立柱注液 0.5~1.2 秒，将压力重新拉升回 $28 ext{ MPa}$ 额定初撑力，随后再次严密闭锁，实现工作面 150 台支架全天候自发保持“全负荷顶紧”。

三、 一线跟机标定、传感器调校与乳化液水质化验

3.1 现场综采电液控运维标准化三项硬规矩

确保智能化常态化运行，现场综采机电检修班必须执行如下实操规程：

• 压力传感器零位与满量程周检： 每周检修班使用便携式高压数字校验台，对支架立柱上安装的本安压力传感器进行比对校准。测量误差超过 $\pm 0.5 ext{ MPa}$ 的传感器必须当日就地更换，严防由于传感器“漂移虚报”导致系统误动作；
• 采煤机红外/UWB 位置零点校核： 采煤机机身上搭载的双向测距基站与支架红外接收管，必须保持光学窗口光洁无厚煤尘遮挡。每割完一刀煤，在机头与机尾调头处必须自动触发一次“位置硬件限位复位”，确保空间定位误差在全工作面 300 米范围内不超过 $\pm 150 ext{ mm}$，杜绝动作错位；
• 乳化液配比浓度与铁谱清洁度班检： 支架工每班使用手持式折光仪测定配液箱与工作面末端支架的乳化液浓度，浓度必须严格恒定在 $3.0\% \sim 5.0\%$ 黄金区间。严禁低于 3%（会导致阀芯防锈抗磨能力暴跌引发卡死）或高于 6%（严重黏结密封件导致动作迟钝），每两周进行一次液压油回油滤芯称重检查。

四、 现场常见突发意外诊断、电液故障排查与应急预案

4.1 电液控制系统常见故障排查速查表

4.2 遇采煤机高速推进“跟机大面积失灵脱节”应急处置五步法

[第一步：紧急降速] 工作面巡检工立即按下沿线急停闭锁拉线开关，综采集控室将采煤机割煤牵引速度从 10m/min 降为 0
       ↓
[第二步：模式切换] 在集控台上将全工作面控制模式由“全自动跟机模式”一键快速切换为“分段分组半自动遥控模式”
       ↓
[第三步：分段补齐] 由两名经验丰富的工作面跟机师傅，手持本安型无线遥控器，在安全立柱下方分组遥控补齐未跟上的滞后支架
       ↓
[第四步：重测初撑] 系统触发一次全工作面“全架初撑力一键巡检扫描”，对所有新移支架执行一次强力主动补压锁定
       ↓
[第五步：复位续跑] 确认各架已全部接顶紧固、刮板机推溜顺直后，清除系统报警标志，采煤机平滑提速重新切入全自动跟机

五、 真实工程落地账本与经济/安全效益复盘

5.1 山西大同大型现代化千万吨综采面实测对账

山西大同矿区某大型高产高效千万吨矿井 8203 综采工作面，面长 300 米，煤层平均厚度 4.2 米，全工作面装备 175 架 ZY12000/28/62D 型两柱掩护式强力电液控液压支架。该矿在未实施自适应补压与智能跟机协同改造前，长期受困于“采煤机必须频频停机等人移架、初撑力不足导致冒顶片帮频发”的痛点。全面升级中矿天智“电液控自适应主动补压与多智能体协同割煤系统”后，取得了震撼行业的一线突破。

改造投运满一年的核心技术经济对比审计数据如下表所示：

5.2 投资效益与全矿生产利润测算

该工作面全套 175 架电液控制自适应补压阀组、泵站变频改造及 UWB 协同控制系统总投资为 680 万元：

• 减员增效直接人工节省： 工作面三班减员 27 人，按煤矿综采工平均年薪 18 万元测算，年直接节省人工工资开支 486 万元；
• 提高进尺多产原煤巨大红利： 采煤速度翻番使工作面提前 4 个月完成回采，全年多产出高价值优质动力煤超 180 万吨，创造增量净利润达 3.6 亿元以上；
• 综合静态设备投资回收期仅为 1.4 个月。

六、 总结与落地自查台账清单

6.1 智能综采液压支架电液控自查 Checklist

• 高压乳化液泵站压力整定： 变频泵站出口压力必须稳定在 $31.5 \sim 33.0 ext{ MPa}$，蓄能器充氮压力是否保持在额定值的 60%~70%。
• 自适应补压阈值刚性设置： 支架控制器内初撑力达标下限严禁低于额定值的 80%（煤层松软区建议整定为 85%），补压超时保护整定为 3 秒。
• 采煤机红外基站发射功率： 采煤机机载发射基站信号强度每周测试，确保在湿喷喷雾弥漫环境下穿透距离达到 15 米以上。
• 液压油过滤反冲洗差压计： 泵站回油与进水高压过滤器压差达到 0.3MPa 时必须立即手动或自动反冲洗，严禁带病旁通供液。
• 支架侧护板闭锁联动状态： 移架动作前侧护板必须自动收起、升架后必须自动伸出顶紧相邻支架，防倒架行程开关有效率 100%。
• 跟机率与初撑力日度台账： 调度室每天必须导出全工作面 24 小时跟机率曲线与各架初撑力合格率，不达标架号必须当日安排检修。

---

常见问题解答 (FAQ)

Q1：自适应补压系统一直在那自动给立柱补压，会不会导致乳化液泵站天天超载连轴转、把水泵烧坏？

答： 绝不会。自适应补压针对的是“个别密封微漏或岩层调整的局部欠压支架”，单次补压消耗的液体仅仅只有 0.5 升至 1.5 升（属于毫秒级的微量脉冲充液）。在实际生产中，全工作面 150 台支架并非同时都在补压，在主供液管道大型蓄能器的压力缓冲下，绝大多数微补压能量直接由蓄能器瞬间释放提供，根本不需要乳化液泵大张旗鼓地突然加速启停。实测数据显示，增加自适应补压功能后，泵站电机的日均电耗仅仅增加了不到 3.5%，却换来了全工作面顶板 100% 的坚固稳定。

Q2：采煤机割煤那么快，如果电液控因为通信延迟或者某个阀门卡顿，支架没移过来怎么办？会不会把采煤机撞碎？

答： 系统设计有绝对可靠的“硬性安全空间闭锁防御墙”。采煤机与支架群之间并非单向盲目跑车，而是通过双向以太网总线实时交互握手。系统在采煤机前方设定了“安全防撞逻辑窗口”。如果采煤机前方 5 架以内的支架，有任意一架因为机械卡阻未能在规定时间内完成移架或伸出护帮板，系统会在 0.1 秒内向采煤机发出紧急牵引停机闭锁信号，采煤机变频器瞬间电制动停死，同时支架发出声光报警并自动尝试二次动作，绝不允许采煤机盲目割向未移开的支架顶梁。

Q3：乳化液浓度只要低一点点，为什么就会对这套精密的电液控阀门产生致命损害？

答： 煤矿井下高压大流量电液主控阀块，其内部阀芯与阀套之间的机械配合间隙只有微米级别（几微米到十几微米），工作压力高达 300 多个大气压。乳化油的作用是在金属表面形成一层极坚韧的纳米级润滑膜与防腐化学层。如果乳化液浓度低于 3%（相当于水太多、油太少），高压水流在高速冲刷阀口瞬间会产生强烈的“空化气蚀”，硬生生把不锈钢阀芯表面撕扯出坑洼麻点；同时水中游离的钙镁离子迅速在阀芯滑动面上析出水垢，导致阀芯发涩卡死，动作失灵。因此，严控 3%~5% 浓度是智能化电液控系统运行的生命底线。
