煤矿井下长距离膏体泵送变频离心管道多级增压站协同调控技术

---

一、 超长距离膏体输送面临的流体力学瓶颈与工程挑战

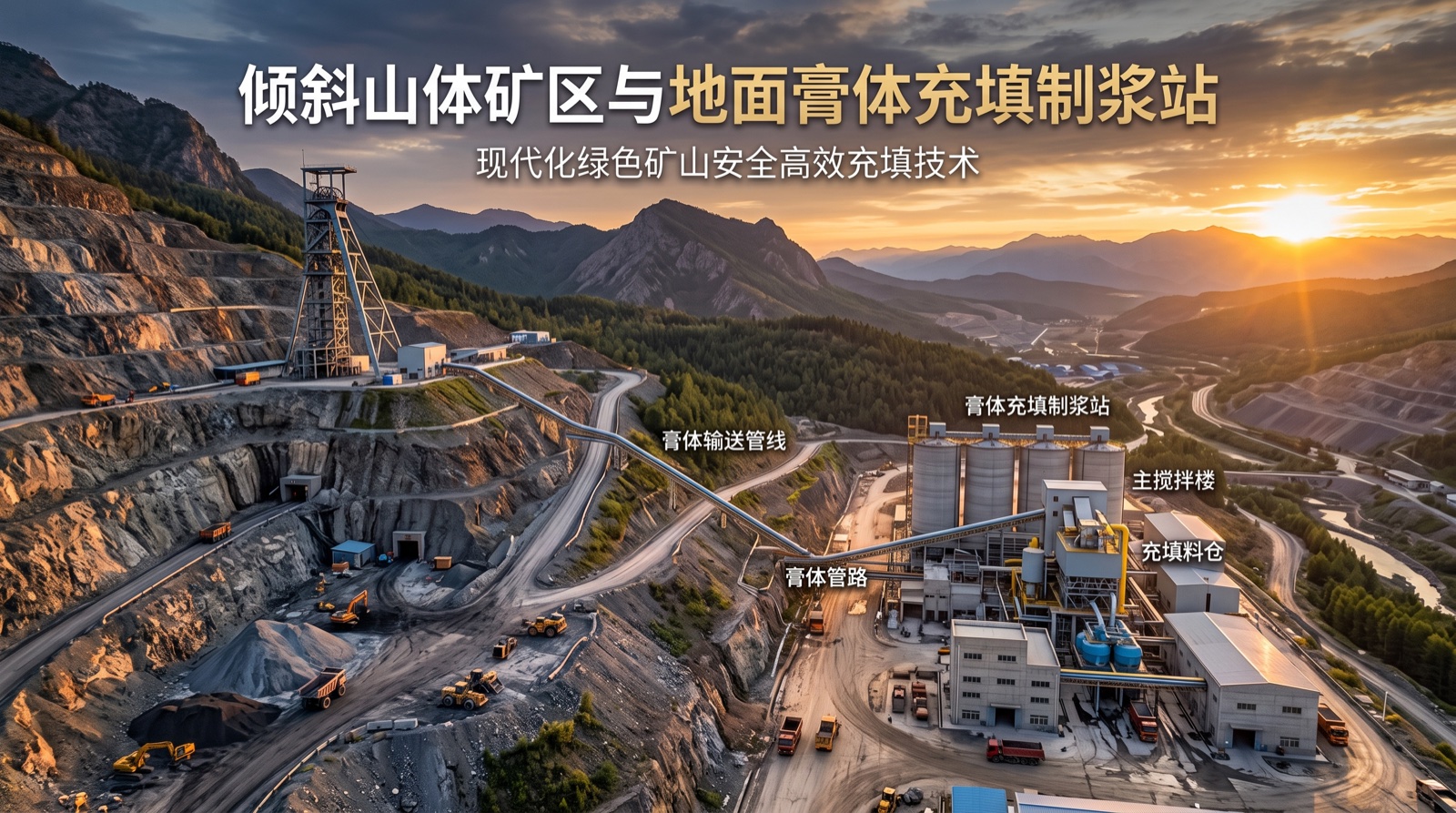

随着现代化大型矿井采区不断延伸，地面制浆站至井下采空区的充填输送距离常达 $4.0 \sim 8.0\text{km}$。在输送质量浓度高达 $78\% \sim 81\%$ 的高粘度宾汉（Bingham）膏体时，传统单一地面泵站直泵模式遭遇极大的工程挑战：

1. 沿程阻力过大导致出口超压爆管：高浓度膏体在长距离管道内的沿程阻力损失高达 $2.5 \sim 4.2\text{kPa/m}$。若仅依靠地面单一超高压泵站强泵，泵出口压力需达到 $24 \sim 30\text{MPa}$，极易超出标准高压钢管的额定耐压极限，导致管道爆裂。
2. 多级泵站流量与压力失衡：若在井下设置多级中继增压泵，若各级泵站之间缺少毫秒级自适应协同调控，极易出现上级泵“空吸气蚀”或下级泵“憋泵超压”，引发浆体沉降与全线堵管。
3. 水锤冲击与管道水力过载：停泵或变频切换瞬间，长达数公里的高密度浆体柱会产生巨大的水锤效应（Hydraulic Hammer），瞬时冲击压力可达正常工作压力的 2.5 倍以上，对管道变径处与阀门造成破坏性打击。

---

二、 长距离膏体多级增压水力梯度与协同调控理论模型

为了实现超长距离膏体管道输送的自适应平稳运行，本方案建立“宾汉流体沿程阻力损失-多级中继增压-水力梯度自适应”控制方程。

1. 宾汉膏体沿程阻力损失 Bucking-Buckingham 方程

高浓度膏体在圆管内的沿程压力损失 $\Delta P_L$ 满足改进型 Buckingham 方程：

$$\Delta P_L = \frac{32 \cdot L}{D} \cdot \left( \frac{\tau_0}{6} + \frac{\eta_p \cdot v}{D} \right) \cdot \left[ 1 + \xi \cdot \left(\frac{D}{L}\right)^{0.5} \right]$$

其中：

• $L$ 为管道输送总长度（m）；
• $D$ 为管道内径（m）；
• $\tau_0$ 为膏体屈服应力（Pa）；
• $\eta_p$ 为膏体塑性粘度（$\text{Pa}\cdot\text{s}$）；
• $v$ 为管内平均流速（m/s，推荐维持 $1.5 \sim 2.2\text{m/s}$）；
• $\xi$ 为管道局部变径与弯头阻力修正系数。

2. 多级增压站自适应压力平衡方程

设全线布设 $N$ 个中继增压站，第 $i$ 级增压站的输出压力 $P_{out,i}$ 与输入压力 $P_{in,i}$ 需严格匹配自适应区间：

$$P_{in,i+1} = P_{out,i} - \Delta P_{L, i\to i+1} \pm \rho g \Delta z_{i\to i+1}$$

$$\text{要求：} P_{\text{min,cave}} \le P_{in,i+1} \le P_{\text{safe,pipe}}$$

式中：$\Delta z$ 为管道高程差（m）；$\rho$ 为膏体密度（$\text{kg/m}^3$）；$P_{\text{min,cave}}$ 为防止泵气蚀的最小进口压力（硬性规定 $\ge 0.8\text{MPa}$）；$P_{\text{safe,pipe}}$ 为管道安全额定压力（控制在 $\le 10.0\text{MPa}$）。

+-----------------------------------------------------------------------------------+
|               5.6km 长距离膏体管道多级增压协同调控水力梯度                           |
+-----------------------------------------------------------------------------------+
| [地面主泵站 (P_out1 = 8.2MPa)]  ---(1.8km 沿程阻力 loss)---> [1号井下中继站 (P_in2 = 1.2MPa)]
|                                                                       |
|                                                                       v
| [采空区充填点 (P_end = 0.5MPa)] <---(2.0km 沿程阻力 loss)--- [2号井下中继站 (P_out2 = 7.8MPa)]
|                                                                       |
| <---------------- 全线 PLC 毫秒级变频协同自适应调速 (水锤消除) ---------------->
+-----------------------------------------------------------------------------------+

---

三、 多级增压协同调控技术参数定量对账表

长距离膏体多级增压输送系统性能定量对账表

---

四、 多级增压站协同调控与自适应反冲洗 SOP

为保证 5.6km 长距离膏体输送线的稳定运行，制定包含启动、增压协同、水锤防护与反冲洗的 SOP：

[步骤 01: 全线管道清水/润管砂浆试压与传感器自检 (通信延时 <5ms)]
       --> [步骤 02: 启动地面主泵与井下中继泵低频联动 (自适应匹配进出口压力)]
       --> [步骤 03: 高浓度膏体切入与多级 PLC 变频闭环调速 (维持 P_in ≥ 1.2MPa)]
       --> [步骤 04: 充填结束前启动高压自适应水洗-气洗组合洗管程序]
       --> [步骤 05: 管道全线水力梯度与设备运行参数台账自动归档]

SOP 关键控制细节：

1. 多级增压泵 PLC 毫秒级闭环联动：在中继泵进口安装高精度压力变送器。当进口压力低于 1.0MPa 时，PLC 自动提升前级泵频率 3.5Hz，同时降低本级泵频率 2.0Hz，确保进口压力稳定在 1.2~1.5MPa 安全区间。
2. 水锤自适应消除阀组：在各增压站出口安装蓄能器与高压水锤消除阀。当系统检测到压力变化率 $dP/dt \ge 2.5\text{MPa/s}$ 时，水锤阀在 10ms 内自动泄压吸收冲击能。
3. 分段闭环高压洗管：充填结束后，利用中继增压站的高压水泵进行分段高压反冲洗，避免 5.6km 长管路水头损失过大导致尾段洗管不净。

---

五、 工程案例分析：神东千米深井 5.6km 超长距离泵送实效

在神东某一大型骨干矿井（采区距地面制浆站输送距离达 5.6km，管径 ∅219mm，过去因单一泵站压力不足导致管路频繁堵管），全面引入本多级增压协同调控方案。

1. 全线水力梯度与压力分布式实测数据

通过沿线部署的 18 个高精度压力监测节点，获得了输送 79.5% 高浓度膏体时的实测水力梯度数据：

+-----------------------------------------------------------------------------------+
|               5.6km 输送线多级增压协同运行实测水力梯度                             |
+-----------------------------------------------------------------------------------+
| [地面主泵站 (0.0 km 点)]:                                                          |
|   - 泵出口压力: 8.2 MPa (稳定运行)                                                 |
|   - 膏体流量: 145 m³/h (坍落度 210mm)                                              |
|                                                                                   |
| [1号井下中继增压站 (1.8 km 点)]:                                                  |
|   - 泵进口压力: 1.35 MPa (完全无气蚀)                                              |
|   - 增压后出口压力: 8.0 MPa                                                        |
|                                                                                   |
| [2号井下中继增压站 (3.6 km 点)]:                                                  |
|   - 泵进口压力: 1.28 MPa (自适应稳定)                                              |
|   - 增压后出口压力: 7.8 MPa                                                        |
|                                                                                   |
| [采空区出口端 (5.6 km 点)]:                                                       |
|   - 出口剩余静压: 0.45 MPa (充填体连续密实输出)                                    |
|   - 全线爆管/堵管次数: 连续运行 14 个月 0 次                                       |
+-----------------------------------------------------------------------------------+

2. 现场质量自查与机电运行台账

矿区机电团队建立了每日多级泵站运行自查台账：

• 协同调控精度：PLC 闭环响应时间实测 12ms，各增压站进口压力波动幅度控制在 $\pm 0.12\text{MPa}$ 以内；
• 管材磨损检测：采用超声波测厚仪对 5.6km 管道进行巡检，主管路磨损速率由过去的 1.8mm/年 降至 0.35mm/年，管道使用寿命延长 5 倍；
• 经济效益：实现单一采区连续充填处置煤矸石 68 万吨，避免了因堵管清理停产带来的直接经济损失超 1900 万元。

---

六、 结论与决策者自查清单

煤矿井下超长距离膏体输送，核心在于“化整为零、分段增压、自适应协同”。通过分布式多级中继增压与 PLC 毫秒级闭环调速，彻底打破了长距离膏体泵送的距离限制与高压爆管瓶颈。

矿长与机电副总现场决策自查清单：

• [ ] 输送管路水力梯度与沿程阻力损失是否已完成精确计算？
• [ ] 中继增压站进口压力是否稳定维持在 $\ge 1.0\text{MPa}$ 防气蚀安全区间？
• [ ] 多级增压站 PLC 控制系统响应时间是否达到 $\le 20\text{ms}$ 级闭环标准？
• [ ] 管道各变径段与泵出口是否安装高压水锤吸收保护装置？
• [ ] 是否已建立“全线压力梯度 + 管道壁厚巡检 + 分段洗管”机电运维台账？
