煤矿综采工作面三机协同智能联动与液压支架自适应跟机工艺实战指南

针对千万吨级智能化综采工作面超长运距下频发的采煤机割煤与液压支架推移脱节、刮板机蛇形弯曲严重、刮板链超载闷车及“建而不用、常态化自动跟机率低”难题，深入拆解基于采煤机高精度惯导定位（InSAR/INS）、电液控CAN总线高速通信网络、全工作面自动调直算法与煤流负荷自平衡调速的三机协同控制闭环，详解自适应移架推溜、防倒防滑及国家智能化示范验收常态化运行率考核实战规程。

---

一、超长综采工作面“三机失调”之痛：速度脱节、刮板蛇形与假智能化

综采工作面走向长度突破 300 米甚至 400 米，采煤机截割功率达到 2500 千瓦以上，牵引速度高达 12 米/分钟。然而在一线开采实践中，采煤机、液压支架、刮板输送机（统称“三机”）之间的协同匹配却频遭阻滞。

1.1 采煤机截割与液压支架移架的“步调脱节”

在传统人工干预模式或简单步距联动模式下：

• 顶板暴露时间过长引发片帮冒顶：采煤机以高牵引速度疾驰向前，但下风侧的液压支架电液控系统动作滞后，跟机移架距离拉大到 8 架至 12 架以上。深部破碎顶板失去及时初撑力支撑，大面积悬顶后瞬间片帮冒顶，砸坏电液控线缆与截割滚筒；
• 移架动作干涉碰撞停机：如果跟机逻辑缺乏相邻支架位姿防撞保护，伸出的一级护帮板与采煤机摇臂滚筒在狭窄空间内极易发生咬死干涉，直接扭断液压油缸销轴；
• 空载等待拖累采煤进尺：采煤机司机因视野受煤尘遮挡无法看清后方支架动作，不得不频繁点动刹车减速等待支架推移到位，采煤效率腰斩。

1.2 刮板输送机蛇形弯曲对机电设备寿命的毁灭性损耗

长距离工作面溜子（刮板输送机）推移质量，决定了整套装备的运行寿命：

• 推溜弯曲角度过大造成链条卡轨：每个支架推移千斤顶行程存在 5 毫米至 15 毫米的机械制造公差与液压回油背压差异。经过数十刀推进后，微小误差在 350 米溜槽上累积形成剧烈的“S 型蛇形弯曲”；
• 销排受力畸变与采煤机掉道：溜槽弯曲导致中部槽哑铃销过度扭曲，采煤机行走轮与导向靴在凸起或凹陷弯曲段局部啃轨脱齿，行走电机过载烧毁，严重时采煤机整机脱轨倾覆；
• 刮板链磨损剧增与能耗浪费：处于严重蛇形状态的刮板链，运行摩擦阻力比直线状态增加 40% 以上，刮板磨损速度加快 3 倍，不仅电费飙升，更极易诱发恶性断链事故。

1.3 “常态化自动跟机率低”成为2026年智能化复审的硬性考核卡点

过去许多矿井在智能化验收时，依靠厂家技术工程师在现场精细调试示范一两个循环，验收一过便因误动作频发重新切回人工手动模式（所谓的“迎检式智能化”）。国家能源局与矿山安监局最新发布的复审考核细则，明确要求智能化综采工作面常态化自动跟机运行率必须达到 85% 以上，否则直接取消示范煤矿资质并扣减产能核增红利。

---

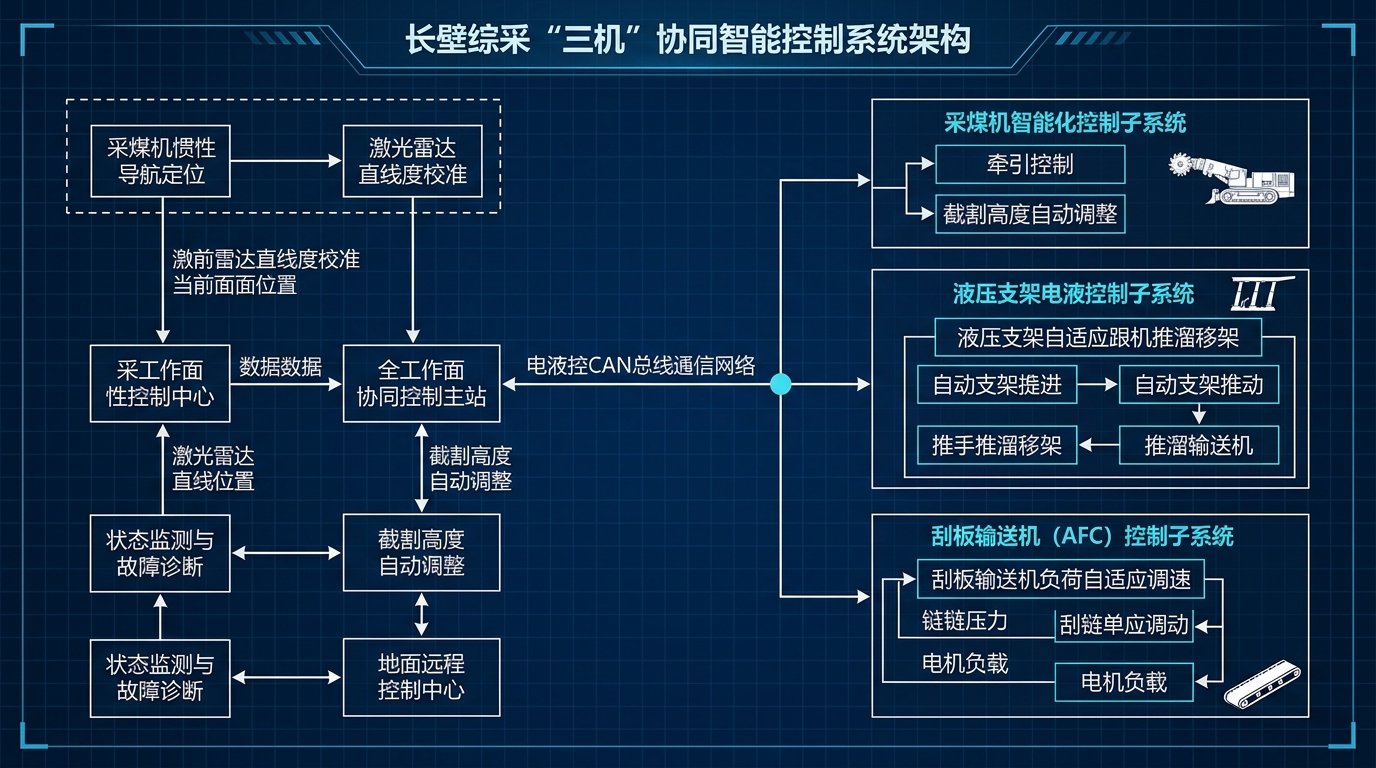

二、三机协同智能联动拓扑架构：从孤立单机到闭环神经中枢

破解三机协同失调的核心，是构建以高速工业现场总线为神经网络、以惯导高精度位姿为时空基准、以负荷平衡为动力底座的一体化控制系统。

2.1 采煤机捷联惯导（INS/InSAR）与数字孪生绝对定位

采煤机本身是整个工作面的空间基准源：

• 军工级光纤陀螺仪与三轴加速度计内置集成：安装于采煤机防爆主控电控箱内部，具备零偏稳定性低于 0.01 度/小时的高抗震光纤惯导组件；
• 全空间三维轨迹航位推算：实时结算采煤机在巷道绝对大地坐标系下的俯仰角、横滚角与航向角，动态记录每刀截割煤岩界面的起伏轨迹；
• 里程轮与霍尔脉冲双重测距校验：在采煤机行走牵引轮轴端集成双路防爆编码器，配合惯导速度积分，采煤机在 400 米工作面上的绝对位置定位精度达到厘米级（误差小于 ±5 厘米）。

2.2 电液控支架毫秒级现场总线与区域组播通信

液压支架动作频繁、电磁换向阀数量庞大，对通信网络的抗干扰与确定性延时提出极致挑战：

• 双冗余隔爆兼本安 CANopen / 以太网总线环网：全工作面 180 架至 240 架支架控制器串联成环，通信波特率达到 500kbps，关键控制指令传输延时严格低于 10 毫秒；
• 区域动态组播广播机制：以采煤机当前空间坐标为中心，自动在前后 15 架范围内建立“动态协同工作区”，区内支架控制器进入高速自适应跟机状态，区外支架保持静态保压监测，大幅削减总线数据拥堵。

2.3 刮板输送机多机变频转矩自平衡与煤流前馈调速

刮板机是三机协同中的负载承载底座：

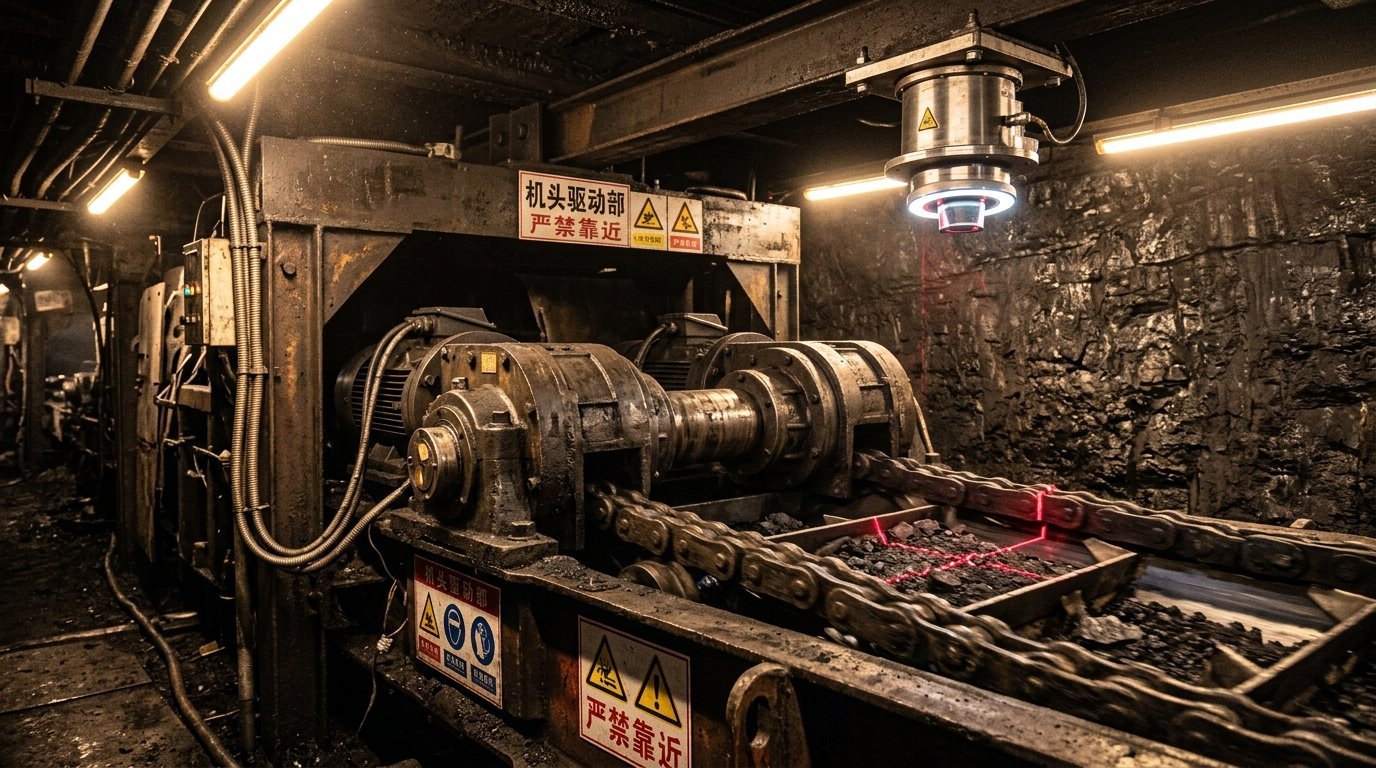

• 机头机尾多电机主从转矩跟随控制：采用大功率隔爆变频器驱动多台永磁同步电机，在变频器之间架设光纤高速对射通信链路（通讯周期 1 毫秒），机尾从电机转矩严格实时跟随机头主电机，双向差值控制在 2% 以内；
• 采煤机割煤截深与煤流负荷前馈算法：采煤机根据煤层截割高度与牵引速度，提前计算出落煤断面流量，向刮板机变频调度系统提前 15 秒发出前馈升降速指令，彻底消解传统大煤块砸向刮板机时的突发电流冲击峰值。

---

三、液压支架自适应跟机工艺实操与防倒防滑控制闭环

液压支架跟机动作不是机械的死板动作，必须根据围岩顶板形态、采高变化与倾角地质动态调整姿态。

3.1 复杂顶板自适应跟机工艺动作时序编排

针对不同顶板岩性条件，技术团队在电液控系统中固化了三种标准工艺动作时序：

1. 破碎易冒顶板——超前带压移架工艺：

• 采煤机截割滚筒切过后 2 架至 3 架处，支架降柱卸载幅度控制在初撑力压力的 15% 以内（保持顶梁轻微接触顶板摩擦滑行）；
• 推移千斤顶快速拉架前移，到位后毫秒级升柱打压，初撑力瞬间恢复至 24 兆帕以上，将顶板无支撑暴露时间压缩在 10 秒以内；

1. 坚硬难垮顶板——滞后滞后成组快速推移工艺：

• 在采煤机通过后 6 架至 8 架安全距离外，执行 3 架一组的成组交替推溜移架，缩短液压主供液管路压力降波动周期；

1. 大采高煤层——多级护帮板精准回缩与打出闭环：

• 采煤机迎面驶来前 5 米，第一级、二级伸缩护帮板自动贴梁收回，为摇臂让出通道；滚筒通过后 1.5 米，护帮板立即打出并紧贴煤壁，防止端面片帮伤人。

3.2 大倾角工作面液压支架三维防倒防滑与自动纠偏

在倾角大于 15 度的工作面，重力侧向分力导致支架极易倾斜咬架甚至整体下滑：

• 倾角传感器三维姿态解算：每台支架顶梁、掩护梁与底座各安装一个高精度双轴防爆倾角传感器，实时监测支架前倾、后仰及侧向倾角（精度 0.1 度）；
• 调底与调架千斤顶主动干预：当检测到某架支架侧向倾斜超过 1.5 度警戒线时，在降柱移架瞬间，控制系统优先激活相邻下侧支架的侧护板液压千斤顶进行顶推辅助，同时控制本架调底油缸动作，迫使底座在推移过程中向仰斜方向产生微小旋转偏转；
• 自底向上梯级微调：全工作面采取自下而上的微小“仰斜推移”补偿，彻底消除整个工作面支架自重重力引起的系统性向下窜动。

---

四、全工作面自动调直算法与刮板机推移精确控制

工作面调直既关乎推进外观平整，直接决定着采煤机是否啃轨、刮板链是否断链。

4.1 惯导三维轨迹与激光标靶多源融合调直算法

现代综采调直系统摒弃了过去人工拉线绳的原始手段：

• 以惯导绝对三维航迹为基准线：采煤机在工作面沿溜槽行走截割时，惯导连续记录溜槽在水平面内的绝对形态弯曲曲线；
• 端头全站仪/激光测距仪静态标定：在进风顺槽与回风顺槽端头固定安装本质安全型防爆自动全站仪，定期向工作面端头支架的棱镜标靶发射激光，校正惯导长期运行产生的微弱航向角积分漂移；
• 目标推移步距反求计算矩阵：控制算法将当前溜槽实测曲线与理想工作面直线进行差分对比，为全工作面每一架支架的推移千斤顶计算出专属的推移目标行程（例如第 50 架推移 800 毫米，第 51 架推移 792 毫米，第 52 架推移 808 毫米），利用微小的推移行程差在后续 2 到 3 刀截割循环内平缓消除蛇形弯曲。

4.2 推移千斤顶行程闭环检测与供液压力波动补偿

推移到位的精度直接取决于执行机构的物理反馈：

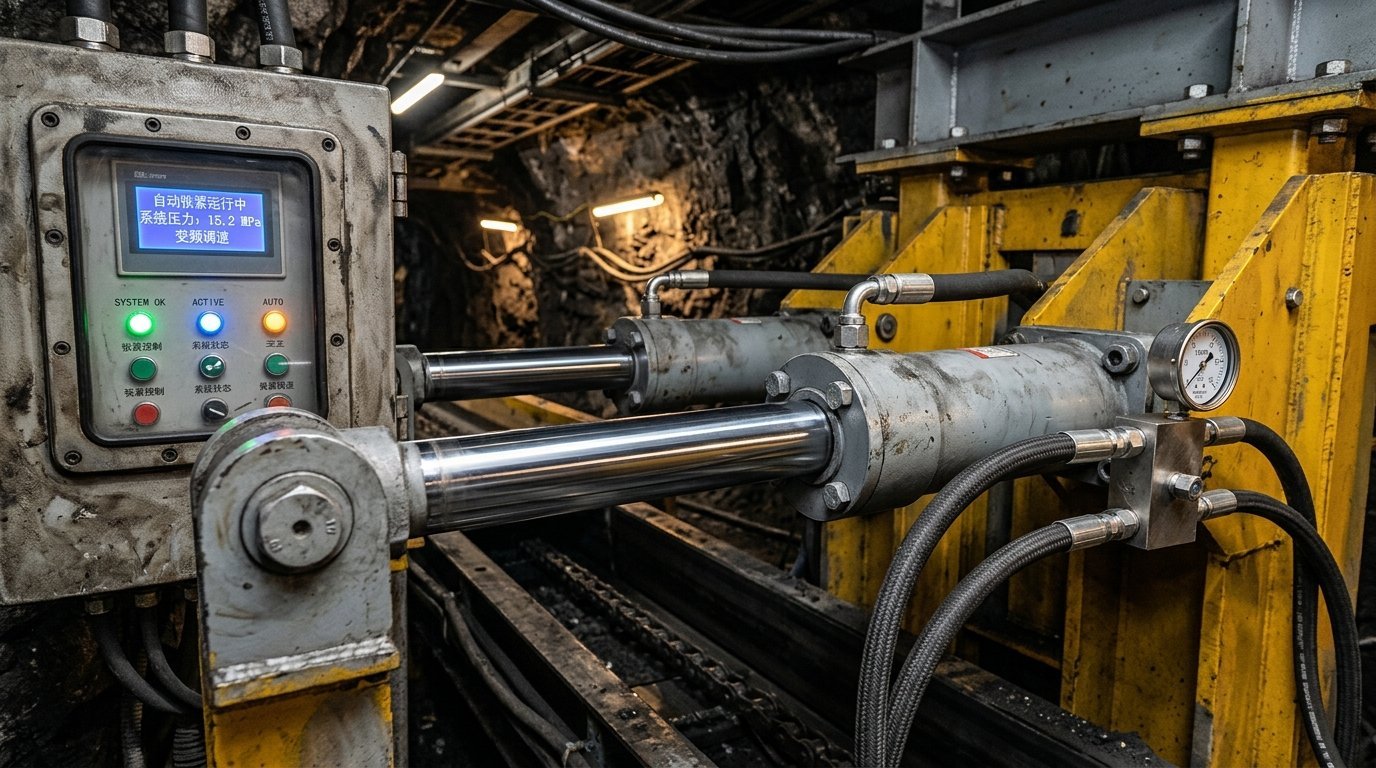

• 磁致伸缩非接触式行程传感器：内置于推移千斤顶活塞杆内部，不受井下煤泥与乳化液腐蚀影响，位移测量分辨率达到 0.1 毫米；
• 大流量主供液压力动态补偿控制：当系统检测到液压泵站主干管压力因多架同时动作跌破 20 兆帕时，自动延迟非核心推移动作，优先保证移架支架初撑力打饱打满；采用高响应大通径换向主阀，换向动作时间控制在 50 毫秒以内。

---

四、三机协同运行异常工况毫秒级诊断与应急联动处置

在恶劣井下环境中，传感器损坏、油管爆裂或大块矸石卡死在所难免。一套优秀的控制系统必须具备强悍的自愈与故障兜底容错能力。

5.1 典型恶性故障早期特征与毫秒级处置机制

1. 采煤机滚筒截割闷车（过载保护）：

• 特征识别：截割电机电流超过额定值 2.2 倍持续超过 300 毫秒，或者滚筒转速跌落超过 40%；
• 三机联动处置：采煤机牵引控制系统在 50 毫秒内硬切断牵引行走驱动，采煤机停止前进并自动后退 200 毫米解除受力卡滞；同时向刮板输送机发出警报，刮板机变频器维持最高转速全力排空槽内余煤，防止停机闷死溜槽；

1. 液压管路爆管或主阀卡阻失压：

• 特征识别：支架立柱下腔充液电磁阀开启后，经过 5 秒立柱压力仍未达到 5 兆帕，或者供液支路瞬时流量计读数出现断崖式脉冲飙升；
• 智能切断处置：控制器判定该架支架发生严重跑冒滴漏，立即关闭该支架的进液安全截止先导阀，对本架动作强行闭锁，并在总线网络上发出黄色警报，将割煤工艺自动切换为“跨架跳步移架”，通知巡检班长携带专业工具前往定点处置。

---

五、国家智能化示范煤矿综采三机协同验收规范考评对标

对照《煤矿智能化建设指南》及各省智能化综采工作面验收评估评分细则，三机协同联动在智能化工作面评分中独占 35% 以上权重：

---

七、典型矿区工程落地案例剖析与经济技术效益全维对账

7.1 矿区工程地质背景与初期三机脱节顽疾

陕西榆林神府矿区某年产 1200 万吨超大型现代化绿色智能标杆矿井，13202 综采工作面走向长度达 360 米，主采煤层平均厚度 4.5 米，属于典型的大采高坚硬顶板高强度开采工作面。

系统升级前暴露出的突出短板：

• 采煤机与支架移架缺乏时空联动，依靠 4 名综采工人在粉尘飞扬的机道内手动掰动电液控阀操作把手，平均每班因误动作或移架慢导致采煤机空转停机 14 次；
• 刮板机蛇形弯曲严重，两端端头最大偏差曾达到惊人的 380 毫米，每割 2 刀就要停机由人工拉线绳进行粗略目测调整，每个生产班推溜纠偏耗时逾 2 小时；
• 刮板链受偏载阻力剧增，曾在一个季度内连续发生 2 次重载断链事故，单次抢修焊链耗时 18 小时，直接影响原煤产量逾 8 万吨。

7.2 惯导三维测姿+高速CAN总线+自适应调直成套工程实施

综采机电团队联合装备制造集团技术专家，实施三机一体化协同重塑：

1. 采煤机加装高精度光纤惯导测姿系统：以 100Hz 刷新率实时向工业环网推送采煤机空间三维点坐标；
2. 升级电液控系统高速通信网络：将 220 架支架控制器通信总线全面升级为双 CAN 冗余架构，建立采煤机前后各 8 架的“动态移动跟机区”；
3. 部署工作面自动调直优化算法软件：以惯导实际轨迹与端头防爆全站仪激光对中数据为底座，自动反求计算每个循环推移千斤顶的目标行程补偿矩阵；
4. 机头机尾变频主从转矩跟随闭环：对 3×1200kW 刮板输送机永磁变频电控进行光纤直连，实现微秒级转矩动态平衡与煤流前馈自适应调速。

7.3 改造前后安全、效率与设备寿命综合财务账本对比

系统常态化投运 12 个月后，矿运营管理部与财务总监联合出具了详细的验收与效益对账表：

---

八、综采三机协同日常标准化运维自查清单（Checklist）

• 每班班前·采煤机光纤惯导系统零偏校准与对中——在机头停机位检查惯导系统自检状态，静态观察 3 分钟姿态漂移角，确保航向漂移小于 0.05 度；
• 每班班前·支架电液控主阀抗污滤网与先导线圈排查——检查各架电磁先导阀接插件密封良好，测试手动应急按钮弹性灵敏，严禁阀芯卡滞；
• 每刀截割·刮板输送机主从电机转矩差值实时核算——在集中控制大屏监测机头主电机与机尾从电机转矩百分比，差值超过 5% 时立即检查变频器光纤通讯链路；
• 每割煤5刀·工作面三维直线度偏差曲线复核——调取自动调直软件生成的推移误差等高线图，检查全长最大弯曲偏移量，确认系统已下发目标纠偏补偿行程；
• 每日排查·推移千斤顶磁致伸缩位移传感器读数——比对千斤顶机械实际伸出刻度与传感器反馈数字量，单架误差超过 10 毫米时立即进行现场零点标定；
• 每周专项·支架初撑力与管路防爆高压泄漏测试——抽检工作面中部 20 架支架在移架打压后 10 分钟立柱保压降幅，确认压力下降小于 1.0 兆帕。

---

九、常见问题答疑（FAQ）

---

十、行动指引与专家支持清单

煤矿综采工作面三机协同智能联动与自适应跟机工艺，是一项涵盖机械液压流体动力学、空间惯性导航算法、高速总线网络及智能变频驱动的系统级重大工程。

• 阶段一：三机设备机电液通信接口协议与物理参数普查——校核采煤机定位协议、支架电液控主阀流量特性及刮板机变频器主从通讯时延，消除数据孤岛；
• 阶段二：采煤机惯导三维测姿与全工作面激光自动调直算法调优——在井下空载循环进行惯导零偏校正与推移行程闭环补偿，跑通厘米级直线度控制；
• 阶段三：复杂顶板自适应跟机工艺动作时序参数矩阵标定——依据本矿顶板赋存条件，固化超前带压移架、护帮板联动与大倾角防倒防滑自愈程序；
• 阶段四：常态化运行率考核闭环与国家智能化示范验收——建立综采自动化运行率连续监测报表体系，实现减人提效与安全生产技术审计闭环。
