一句话回答： 针对煤矿井下辅助运输环节多、粉尘水雾及低照度恶劣工况下驾驶员盲区大、人车混行碰撞伤亡频发以及运送物料占用大夜班等行业痛点，现代化矿井全面推行“防爆无轨胶轮车全液压线控转向/线控制动底盘改装 + 77GHz毫米波雷达与防爆3D激光SLAM融合导航定位 + 井下5G/Wi-Fi6与UWB全域高精度人员车辆定位 + 狭窄单车道错车道自动信集闭红绿灯闭环调度”无人驾驶成套工法，实现井下物料自主装卸与端到端无人配送，平均车速稳定提升至18km/h，避障制动响应时延缩短至180ms以内，真正实现掘进采区辅助运输“少人化、零碰撞与取消夜班运输”。
一、井下辅助运输传统人工作业安全痛点与工程死穴
在现代大型矿井千万吨级高强度开采格局下，采煤、掘进、通风、排水基本实现远程少人化中控，然而井下辅助运输（运送支护锚杆锚索、支架配件、综采电气元器件、炸药雷管及作业人员）依然普遍依赖人工驾驶柴油或蓄电池防爆无轨胶轮车。这一环节构成了当前煤矿安全隐患最密集、作业效率最低下的薄弱短板：
- 井下恶劣视距与“人车混行”导致恶性碰撞挤压事故多发：
煤矿井下巷道截面有限、长距离起伏多坡（部分辅助斜坡道坡度达到 $12^\circ\sim 16^\circ$）、空间潮湿狭窄、空气中弥漫微细煤尘水雾，巷道照明普遍处于昏暗或局部盲区状态。驾驶员长时间在井下颠簸驾驶，容易产生视觉疲劳与注意力分散。井下行人与胶轮车在无物理隔离的混合巷道通行时，一旦转弯急刹车失灵或进入后视镜盲区，极易酿成车辆挤压行人、撞击巷道管线甚至倾翻撞墙的恶性顶手事故。
- 单车道交汇错车“进退两难”，堵车压车成为产能瓶颈：
大部分井下主副运大巷或顺槽受采动压力与围岩地质条件限制，宽度仅为 4.5~5.2 米，属于典型的“单车道+沿途间隔错车道（错车硐室）”结构。人工驾驶模式下，车辆调度完全依靠驾驶员通过打铃喇叭或普通对讲电话沟通。两台重载运输车在长直巷相向而行时，往往由于缺乏远程闭塞控制，在无错车硐室段迎面“顶死”，双方不得不倒车上百米甚至数公里，不仅极易刮擦巷道电缆托架，更导致综采备件难以及时运抵迎头，造成采掘接续停工待料。
- 传统改装“只控电机、不碰液压底盘”，无法实现安全级自动避撞：
部分早期尝试无人化的矿井，仅仅在原车上简单加装了工控机和步进电机拉动转向盘。这种初级改装方式机械传动间隙大、动作迟滞（响应延迟往往超过 800ms）、液压行车制动与弹簧驻车制动无电子线控接口，无法实现高精度的“油门-刹车-转向”协同闭环，在重载下坡遇到突发障碍物时根本无法在安全制动距离内刹停。
要从源头上拔除这一顽疾，必须依托矿山智能化装备与数字孪生技术体系以及中矿天智全矿井综合调度系统，将传统“人盯人、人控车”彻底革新为“车路协同、感知融合、线控执行与智能信集闭”的工业级无人驾驶闭环系统。
二、防爆线控底盘与多传感器融合SLAM空间协同拓扑原理
井下无卫星导航信号（无 GPS/北斗）、地磁受强金属构件剧烈扭曲，因此防爆胶轮车必须依靠车载自主多源感知与巷道环境特征构建（SLAM）完成厘米级精确定位与路径规划。
1. 3D 激光 SLAM 与 77GHz 毫米波雷达互补避障原理

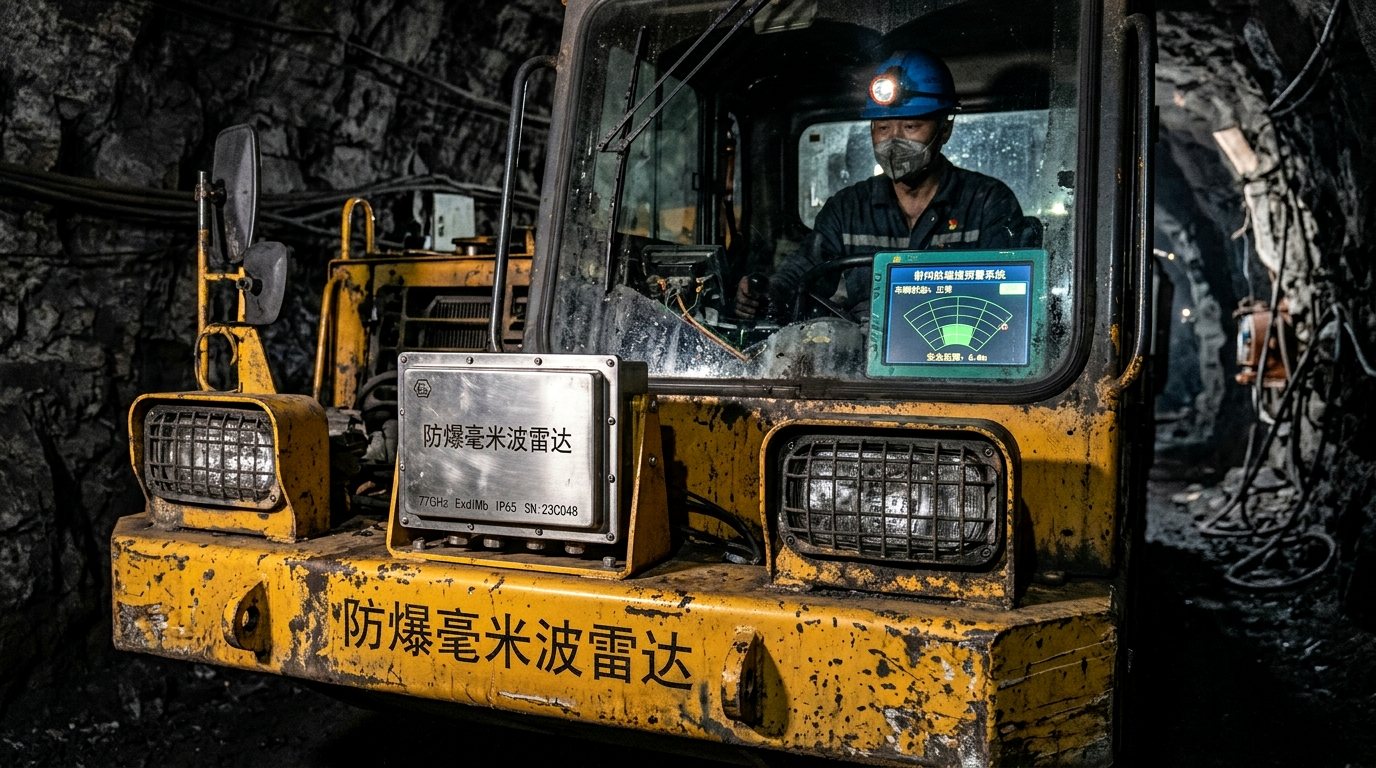

- 多源数据融合过滤粉尘水雾：纯光学激光雷达（LiDAR）在井下极易将喷雾降尘水汽、巷道淋水及高浓度浮尘误判为实体障碍物造成频繁急刹“假停”。系统采用“905nm防爆固态激光雷达 + 77GHz FMCW 毫米波雷达”双重硬件互补架构：毫米波雷达电磁波波长较长，具有极强的透雾穿尘能力，能够直接穿透微细水幕识别前方行人和障碍物实体；算法端通过扩展卡尔曼滤波（EKF）对激光点云反射强度与毫米波多普勒速度进行时空时间戳对齐，置信度加权融合后剔除离散水雾噪点，确保虚警率低于 0.1%。
- UWB 与车道高精特征地图双冗余定位：在主运巷道每隔 50~80 米吸顶安装本安型 UWB 定位基站，车辆顶部配备双 UWB 接收天线解算车辆绝对里程与偏航角；车载控制器实时比对预先扫描生成的巷道三维点云骨架地图（基于 NDT 正态分布变换算法匹配巷道两帮锚杆网、管线、喷浆凹凸轮廓），将车身定位精度牢牢锁定在 $\pm 50 ext{mm}$ 范围以内。
2. 无人驾驶防爆胶轮车核心技术参数与安全红线对账表
| 系统分部与装备 | 核心组件型号与防爆规格 | 关键物理量与控制参数 | 感知范围与控制响应 | 安全保护与应急制动红线 |
|---|---|---|---|---|
| 全液压线控底盘 | 矿用防爆比例电磁换向阀组 + 数字转向油缸 | 工作压力 $16\sim 21 ext{MPa}$，流量 $0\sim 80 ext{L/min}$ | 转向轮偏转角精度 $\pm 0.2^\circ$，阶跃响应 $<150 ext{ms}$ | 转向系统主备双回路，失电自动切入常闭湿式制动 |
| 防爆固态激光雷达 | YLS-32 矿用本安型 3D 激光雷达 |
32线，测距范围 $0.2\sim 100 ext{m}$，精度 $\pm 2 ext{cm}$ | 水平视场角 $120^\circ$，垂直视场角 $30^\circ$ | 点云反射率低于 $10\%$ 的全黑煤壁在 $40 ext{m}$ 外稳定识别 |
| 防爆毫米波雷达 | YMR-77 矿用防爆长距毫米波雷达 |
工作频率 $76\sim 77 ext{GHz}$，调制方式 FMCW | 探测距离 $0.5\sim 150 ext{m}$，速度分辨率 $0.1 ext{m/s}$ | $80 ext{m}$ 外精准捕获行人微动，不受任何水汽煤尘干扰 |
| 车道信集闭控制器 | KT600-F 矿用防爆分站 + 智能红绿灯箱 |
工业以太网接口，双向无线上行通信 | 错车道两端 $200 ext{m}$ 逻辑闭塞区间管控 | 严禁红绿灯同一区间双向放行，故障默认显示全红灯 |
| 行车安全制动总成 | 矿用防爆湿式弹簧蓄能多盘制动器 | 制动力矩 $\ge 3500 ext{N}\cdot ext{m}$，制动油压释放时间 $<0.1 ext{s}$ | 额定载重满载 $15 ext{km/h}$ 下制动距离 $<3.2 ext{m}$ | 遇到突发侵入障碍物，紧急制动触发时延 $\le 180 ext{ms}$ |
三、现场线控改装实操全流程与单车道信集闭调度拆解
由人工驾驶车辆升级为无人驾驶车队，核心在于液压系统的线控化改造与巷道车路协同红绿灯路权分配。
1. 全液压防爆底盘线控化“三改”实操
- 线控转向改造：拆除原车纯机械液压负荷传感全液压转向器旁通回路，串接一组矿用本安型电液比例伺服阀。加装双通道高精度绝对值角位移传感器（检测转向铰接角度），车载工控机通过 CANopen 协议每 10ms 下发一次目标角度指令，PID 闭环调节转向油缸伸缩量，消除机械旷量。
- 线控制动改造：原车湿式多盘制动器控制管路中并联一套高频电磁快速放油溢流阀与电控充液比例阀。正常降速时通过比例阀调节刹车腔压力实现平稳微量减速；紧急避障制动时，控制器瞬间切断安全电磁阀线圈电源，液压油在 60ms 内瞬间直排油箱，重型弹簧蓄能器迅速压紧湿式摩擦片锁死车轮，达到紧急停车规范要求。
- 线控驱动与挡位控制：针对防爆柴油车，改装带有电控执行机构的防爆调速器控制高压共轨喷油量，并加装带电控离合器驱动的气控换向先导阀，实现前进挡、倒挡、空挡的毫秒级电控自动挂挡。
2. 狭窄单车道“区间闭塞”信集闭调度实操
针对 4.5 米窄巷道相向行驶与追尾冲突，现场推行与铁路完全相同的“空间区间闭塞”与“路权抢占优先权”控制算法：
- 错车道划分与路权令牌机制：将整条顺槽沿线划分为若干个物理闭塞逻辑区间（每段长约 200~400 米，两端均为拓宽至 7 米以上的错车硐室）。每个错车道入口上方吊挂一组矿用双色 LED 红绿灯箱及路况显示屏；
- 智能调度原则：地面调度中枢为全矿车辆分配动态电子“通行令牌（Token）”。当重载上坡重车（具有第一优先通行权）进入区间前，系统通过 5G 专网向该区间两端信号灯发送闭塞指令，对向来车在错车道内强制显示红灯驻车避让，直至重车安全通过出区间刷卡清空标志位，信号灯方可翻绿放行轻车，彻底消灭巷道顶头堵死现象。
四、核心防爆装备选型清单与无人驾驶突发异常应急处置五步法
无人驾驶运行必须遵循极严苛的“故障安全（Fail-Safe）”设计准则，任何传感器离线、通信中断或液压失压，系统必须自主采取降级降速或立刻安全刹停。
井下无人驾驶车辆突发故障与紧急避险处置五步法
- 第一步：主通信链路中断（无线丢包率 >5% 或持续 0.5s 无心跳）自适应降速与就地停稳车载自控终端在检测到与地面调度中心 5G/Wi-Fi 通信信号丢失超过 500ms 时，立即执行二级降级逻辑，先将车速限制在 5km/h 缓慢向前滑行寻找信号盲区边缘；若超过 2.0s 仍未恢复，控制器立即发出常闭制动指令，启动机械驻车弹簧制动器就地平稳刹停，点亮全车黄色双闪危险警示灯。
- 第二步：车载激光/毫米波雷达异常离线（点云帧率低于 5Hz）毫秒级紧急制动若车载传感器自检程序发现前视激光雷达或毫米波雷达供电异常、通讯总线断开，车辆中央控制器立即在 50ms 内切断驱动动力并释放高压制动油，实施一级紧急强行制停，严禁车辆在失去“眼睛”的状态下继续移动。
- 第三步：车身偏离规划轨道（横向跟踪误差超过 200mm）自动停车与位姿重定位校准当车辆在过起伏大坡或泥泞湿滑路段发生车轮打滑，导致 SLAM 定位与高精度点云地图匹配度低于 60%、横向偏差累积超过 200mm 时，系统立即自动刹停，并启动原地激光全景旋转扫描与 UWB 测距联合重新初始化，校准真实车体位姿后方可恢复规划巡航。
- 第四步：遇到巷道突发人员侵入（障碍物距离小于 3.0m）声光蜂鸣预警与极限防碰撞锁死当前方探测区域突发人员违规跑入且距离急剧缩小至 3.0 米以内时，车载大分贝防爆电喇叭与高亮红光爆闪灯瞬间同时启动示警；车辆在 180ms 内完全抱死车轮并挂入空挡，确保在距离人员至少 1.5 米的安全边距外完全静止。
- 第五步：现场一键急停与地面远程平行驾驶接管（遥控驾驶台接管）车辆左右两侧翼及尾部安装的红色蘑菇头机械急停开关被任何人拍下后，整车动力电源强制切断；若车辆在复杂道岔需要特殊规避，地面调度员在远程驾驶舱中通过低时延（<30ms）5G 视频流与方向盘力反馈控制器，无缝切换为人工远程接管模式，低速操控车辆倒车进硐排险。
五、线控电液台架性能测试、环境适应性与感知对账
无人驾驶装备在下井前，必须在地面专用防爆车辆综合测试台架与模拟井下黑暗淋水环境中进行全工况测试与闭环数据对账。
1. 复杂淋水多尘环境下传感器探测距离衰减对账
在地面模拟井下高湿度（相对湿度 $\ge 95\%$）、高粉尘浓度（全尘浓度 $120 ext{mg/m}^3$）的环境模拟舱中，对不同波长雷达与光学传感器的有效探测距离进行精确曲线对账：
- 工业普通可见光相机：在清水雾喷淋开启后，清晰成像视距从 60 米直接腰斩至不足 8 米，逆光照射下完全呈现白茫茫光幕，判定不具备独立避障可靠性；
- 905nm 防爆激光雷达：低浓度粉尘下表现优异，但在强喷雾降尘水幕区，点云有效返回率由 $98\%$ 下降至 $42\%$，噪点率高达 $58\%$，必须依赖车载动态聚类去噪算法剔除前 3 米近场微小粒子；
- 77GHz 毫米波雷达：波长约 3.9mm，对水雾粒径（普遍小于 $100\mu ext{m}$）具有完全物理免疫特性，在强喷雾与全尘工况下，探测距离由 150 米仅微幅衰减至 142 米，测速精度维持在 $\pm 0.05 ext{m/s}$，为制动算法提供了最可靠的真目标锚定数据。
2. 紧急制动工况液压压力释放与加速度响应曲线
利用动态压力变送器与三轴加速度计对湿式制动器线控释放特性进行高频采样对账。实测数据显示，从车载工控机发出安全切断信号到制动管路油压从 $16 ext{MPa}$ 跌落至常压 $0.1 ext{MPa}$，耗时仅为 48ms；整车减速度在 110ms 内迅速攀升至最大值 $-4.5 ext{m/s}^2$；在 $14^\circ$ 泥泞下坡路面上满载 5 吨货物进行紧急制动测试，实际滑行制动距离为 2.85 米，完全优于《煤矿安全规程》规定的不得大于 5 米的安全强制红线。
六、晋陕蒙特大型矿井无人辅助运输改造工程台账与经济账本
以山西晋北某年产 1000 万吨特大型智能化示范矿井为例，该矿主运输大巷全长 6.8 公里，一进一回双顺槽长 4.2 公里，全矿在册防爆柴油胶轮车 42 台，过去常年配备专职运料与运人驾驶员 96 人，三班倒运料占用大量井下生产资源，且每年发生胶轮车刮擦与剐蹭管线事故达 15 起以上。
1. 辅助运输无人化成套改造工程量清单对账表
| 辅助运输升级改造工程分项 | 涉及装备与系统改造具体内容 | 实施工作量与改造台套数 | 运行实测性能与指标提升 | 综合管理成效与安全指标 |
|---|---|---|---|---|
| 防爆车辆线控化升级改装 | 柴油胶轮车线控转向、制动与电子油门改装 | 完成核心运料胶轮车改装 16 台 | 转向跟随误差由 $15^\circ$ 缩小至 $\le 0.5^\circ$ | 消除所有人工机械误操作风险 |
| 全巷道高精激光SLAM建图 | 主运大巷及顺槽全息三维点云高精地图构建 | 采集并优化巷道里程共 $42.5 ext{km}$ | 巷道两帮几何特征点匹配度 $>92\%$ | 车辆实现全场景无盲区自主巡航 |
| 单车道智能信集闭系统 | 部署红绿灯箱、微卡位传感器与逻辑控制器 | 安装智能信号灯站 24 处、错车道 18 处 | 错车等待时间由平均 $25 ext{min}$ 降至 $<3 ext{min}$ | 顺槽主干道实现 100% 零对头堵死 |
| 5G与UWB车路协同网联 | 井下 5G 专网基站与人员定位基站深度互联 | 部署防爆 5G 基站 38 台，UWB 覆盖全线 | 车地双向控制时延稳定在 $18\sim 25 ext{ms}$ | 人车距离在 $10 ext{m}$ 内自适应减速预警 |

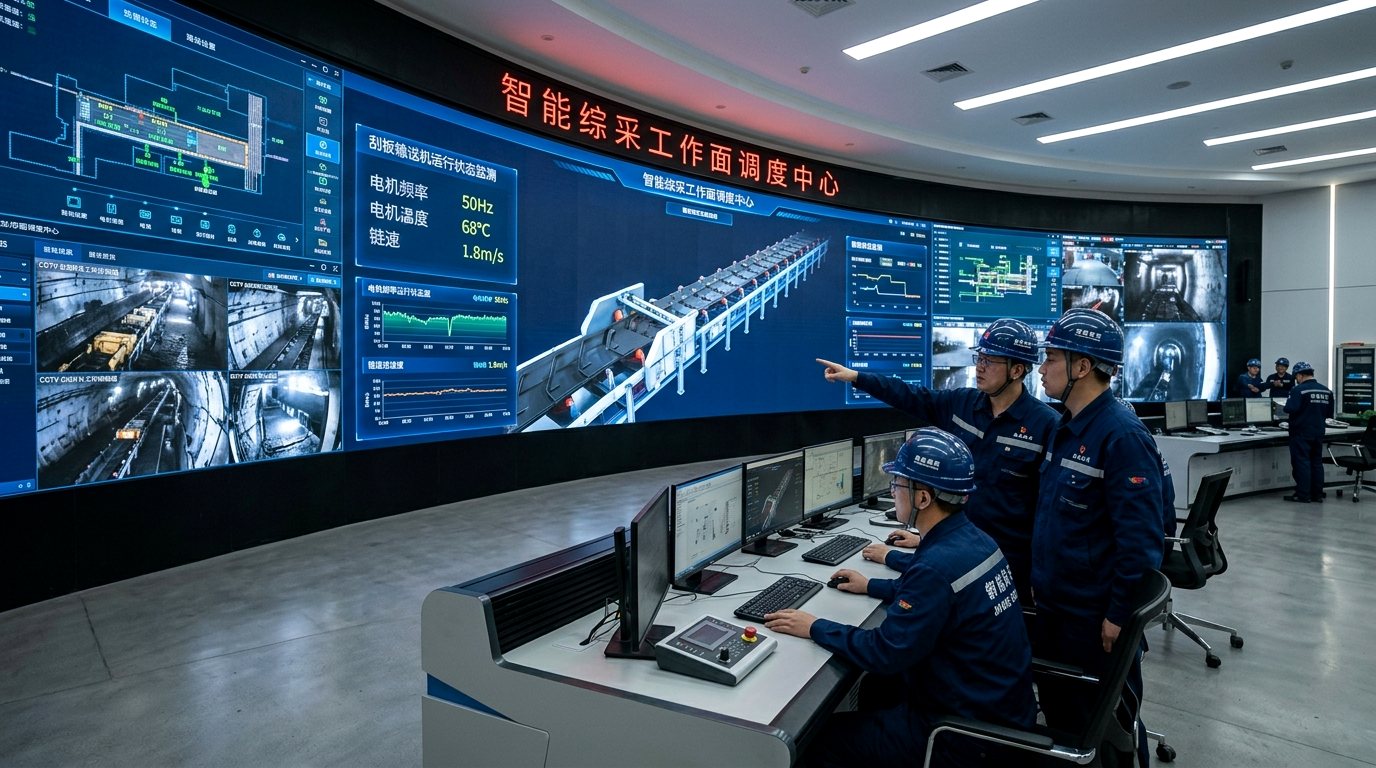

| 地面远程驾驶舱与智能调度 | 集中管控调度中心与平行遥控模拟驾驶座舱 | 建设远程调度大屏 1 套、遥控座舱 2 组 | 1 名调度员可同时监管 6~8 台无人车运行 | 彻底取消大夜班运料，夜间零车辆通行 |
2. 投资总账与年度运营收益精准对账（高投资、高回报账本）
- 改造专项总投资（CAPEX）：
- 16 台防爆胶轮车线控底盘与防爆雷达/工控机改装（单台约 65 万元）：1,040 万元；
- 42.5 公里巷道信集闭红绿灯与智能路侧分站建设：280 万元；
- 地面无人驾驶集群调度管理软件平台及远程遥控舱：220 万元；
- 总直接项目投资：约 1,540 万元。
- 年度直接运营成本节约（OPEX 现金流节约）：
- 人工成本大幅减员：车队专职驾驶员由 96 人精简至 28 人（仅保留少部分现场装卸与巡检维保人员），直接减少井下作业人员 68 人。按煤矿一线驾驶员年平均综合薪酬福利 22 万元/人测算，每年直接节约人工支出 1,496 万元；
- 车辆燃油与配件损耗降低：线控自适应经济控速消除了人工猛踩油门、急刹车习惯，单车柴油油耗下降 $18\%$，轮胎和刹车片更换周期延长 2.2 倍，全矿年节约燃油与机件维修费用约 185 万元；
- 杜绝事故停工与财产损失：彻底杜绝车辆刮擦管线与碰撞行人事故，年挽回隐性停产停工损失估算在 600 万元以上；
- 投资回收期测算：仅依靠人工薪酬节约与耗材减少（$1496 + 185 = 1681 ext{万元/年}$），整套无人驾驶辅助运输系统项目在 11 个月内即可完全收回全部投资，第二年起每年产生纯净利润超过 1,600 万元，属于典型的煤矿智能化高效益投资标杆。
七、井下无轨胶轮车无人驾驶常见技术疑问（FAQ）
答： 解决泥泞水坑打滑必须从“底盘动力硬件”与“多轴转矩自适应防滑算法（ASR）”两方面协同发力：硬件上，车辆全部采用防爆全时四驱底盘并加装机械式差速锁；软件上，轮端安装本安型轮速脉冲传感器，车载主控制器以 10ms 周期实时计算四轮滑移率。一旦检测到某一车轮空转（轮速突增且线速度明显大于车身激光里程计速度），系统在 30ms 内自动锁闭差速器，并将驱动扭矩主动重新分配给附着力完好的对侧车轮，同时将发动机输出扭矩限制在滑转临界值以下，确保车辆平稳低速脱困。
答： 绝对不会。井下无人驾驶架构采用的是“车端完全自主边缘计算”而非“依赖云端遥控”。车辆的 3D 激光雷达、毫米波雷达、工控机、全套 SLAM 算法及避障规划全部在车体本防爆箱内独立闭环运行。5G 网络仅仅用于下发运料任务目的地以及回传车辆状态视频。即使 5G 信号全部中断，车载控制器依靠自身雷达依然能精准识别前方障碍物并安全平稳制动。通信中断超限后，车辆会就地驻车等待，绝不会产生任何失控乱撞风险。
答： 民用无人驾驶软硬件在煤矿井下完全无法生存：第一，防爆认证硬性红线：煤矿井下存在甲烷瓦斯与可燃煤尘爆炸风险，所有电气元件必须具备国家矿用产品安全标志（MA 认证）并达到本质安全型（Ex ib/ia）或隔爆型（Ex d）标准，民用设备哪怕产生微弱电火花都会引爆矿井；第二，恶劣工况与震动防护：井下巷道空气潮湿、具有弱酸腐蚀性，底板颠簸冲击加速度经常达到 $3\sim 5 ext{g}$，民用消费级接插件与光学镜头在两周内就会因震动脱落或受潮发霉；第三，无卫星拒止环境：民用无人车高度依赖 GPS/RTK，井下无卫星信号且巷道多径效应严重，必须采用专门针对煤矿巷道几何特征定制的 SLAM 算法。
八、机电运输副矿长与车队管理人员现场决策行动清单
📋 车辆防爆认证与线控硬件核验清单
- 检查并确保所有加装的激光雷达、毫米波雷达、工控机、防爆接线盒均具备有效期内的国家矿用产品安全标志证书（MA 证）与防爆合格证，严禁任何未取得防爆认证的改装件下井。
- 对线控改造后的制动系统执行 100% 压力降测试：切断主控电源时，蓄能器制动阀必须实现瞬间泄压并完全抱死车轮，常闭制动保护功能测试不合格严禁上路。
📊 车道信集闭与高精地图标定清单
- 组织专业人员对全矿运行路线进行厘米级 3D 点云高精地图重采集与校验，凡巷道发生扩帮、返修或管路大移位区域，必须在 24 小时内完成数字地图更新并同步至车端。
- 逐一实测全线 24 处错车硐室信号灯逻辑互锁功能，模拟相向车辆同时申请路权极限工况，确保系统 100% 具备单向唯一放行能力，无任何死锁与同向撞车逻辑漏洞。
💬 运行规程与人车协同培训清单
- 制定并下发《矿用无轨胶轮车无人驾驶常态化运行管理办法》，明确井下人员在遇到无人驾驶车辆巡航时的避让规范（严格走人行道、严禁在车前 5 米内突然横穿）。
- 对车队全体人员进行远程接管座舱实操与应急人工拍停按钮测试考核，所有机电保运技术员必须熟练掌握手持防爆终端快速排障与牵引复位流程。
