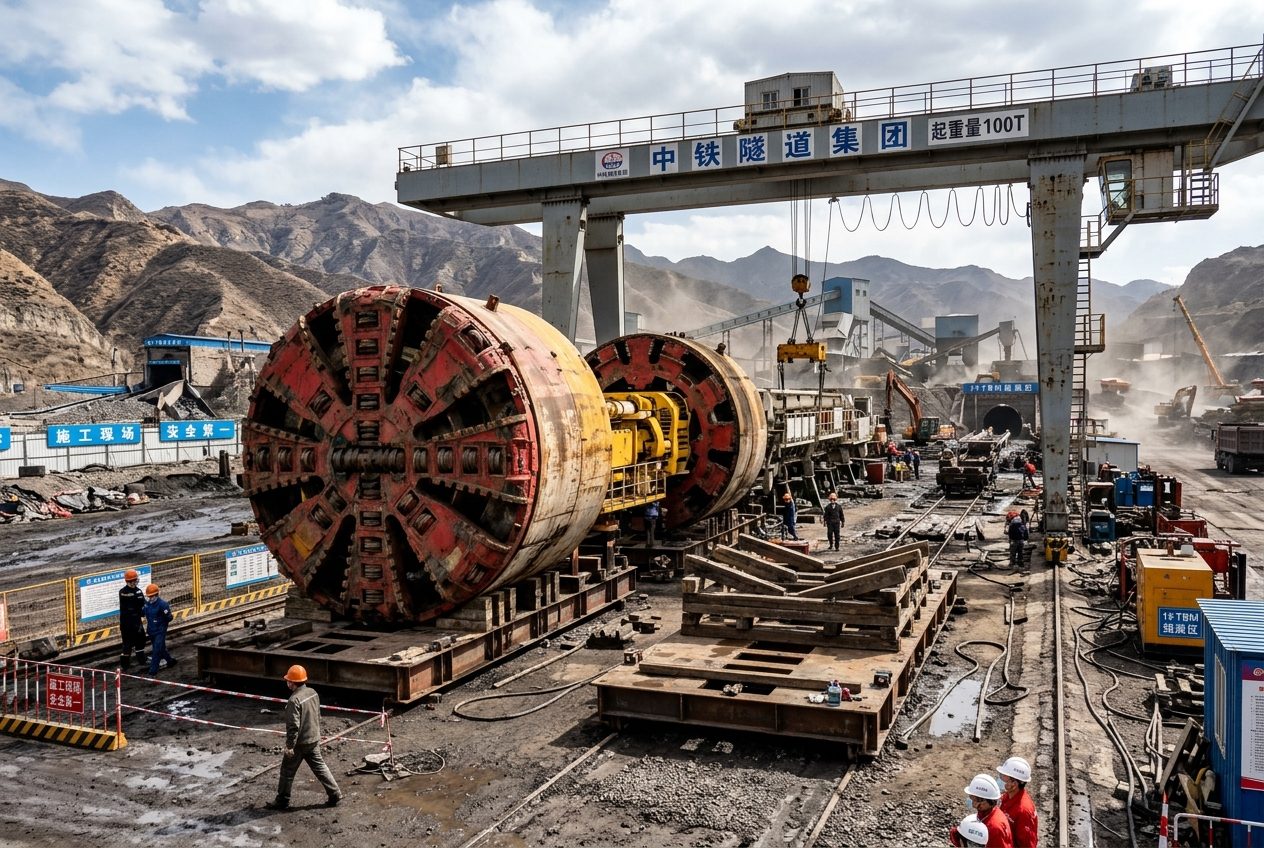

煤矿坚硬岩巷全断面盾构TBM快速掘进、围岩变形实时感知与高效管片拼装支护实操指南

在我国淮南、平顶山、新汶及陕蒙深部矿区，开拓大巷、采区回风石门和主运胶带大巷往往需要在单轴抗压强度高达80~160MPa的极坚硬砂岩、石英砂岩或灰岩中长距离穿行。延续数十年的传统钻爆法施工面临三大无法逾越的技术死穴：

1. 爆破循环工序脱节与采掘比例严重失调：传统的“打眼—装药—放炮—排烟—扒装—打锚喷锚”间歇式循环，工序交替繁琐。在坚硬石英砂岩中，气腿式风动凿岩机钻孔效率极低，每班只能推进1~2个循环，月进尺在80~120米低位徘徊；而现代化综采面月推进普遍达到200~300米，造成全矿“1个采面等3个掘进头、接续常年红灯报警”的被动死局。
2. 爆破震动剧烈损伤岩体破坏围岩完整性：炸药爆炸产生的强冲击波在破碎掌子面的同时，对巷道轮廓线外3~5米范围内的深部基岩造成极其严重的次生微裂隙震损。原本坚硬致密的岩体在炸药冲击下变成松散碎裂结构，在深部千米高地应力作用下极易诱发围岩大面积应力松弛、片帮冒顶和长期流变失稳。
3. 断层破碎带与高承压水涌出致灾风险极高：传统钻爆迎头人员密集、暴露面积大。一旦掘进中误揭断层泥岩夹层或富水溶洞，迎头围岩瞬间丧失自承能力，极易造成数十米范围的恶性突水溃沙冒顶事故，工人根本没有足够的物理掩护逃生空间。

解决深部硬岩巷道开拓瓶颈，必须从“间歇式打眼放炮”彻底跃升至“连续机械滚压破岩”，构建“全断面TBM连续切削 + 护盾超前机械支撑 + 工业化高强管片机械化拼装”的现代隧道工业化成套流水线。关于深部复杂软弱围岩与高应力巷道变形控制，亦可参考深部软岩恒阻大变形锚索协同注浆支护指南与超高水/高水材料充填采煤专题。

矿用全断面硬岩掘进机（TBM）之所以能够实现坚硬岩石的高速破除，核心在于利用盘形滚刀在岩面上的“高静压滚压诱导微裂纹侧向贯通崩碎”原理，变岩石单轴抗压破坏为抗拉剪破坏。

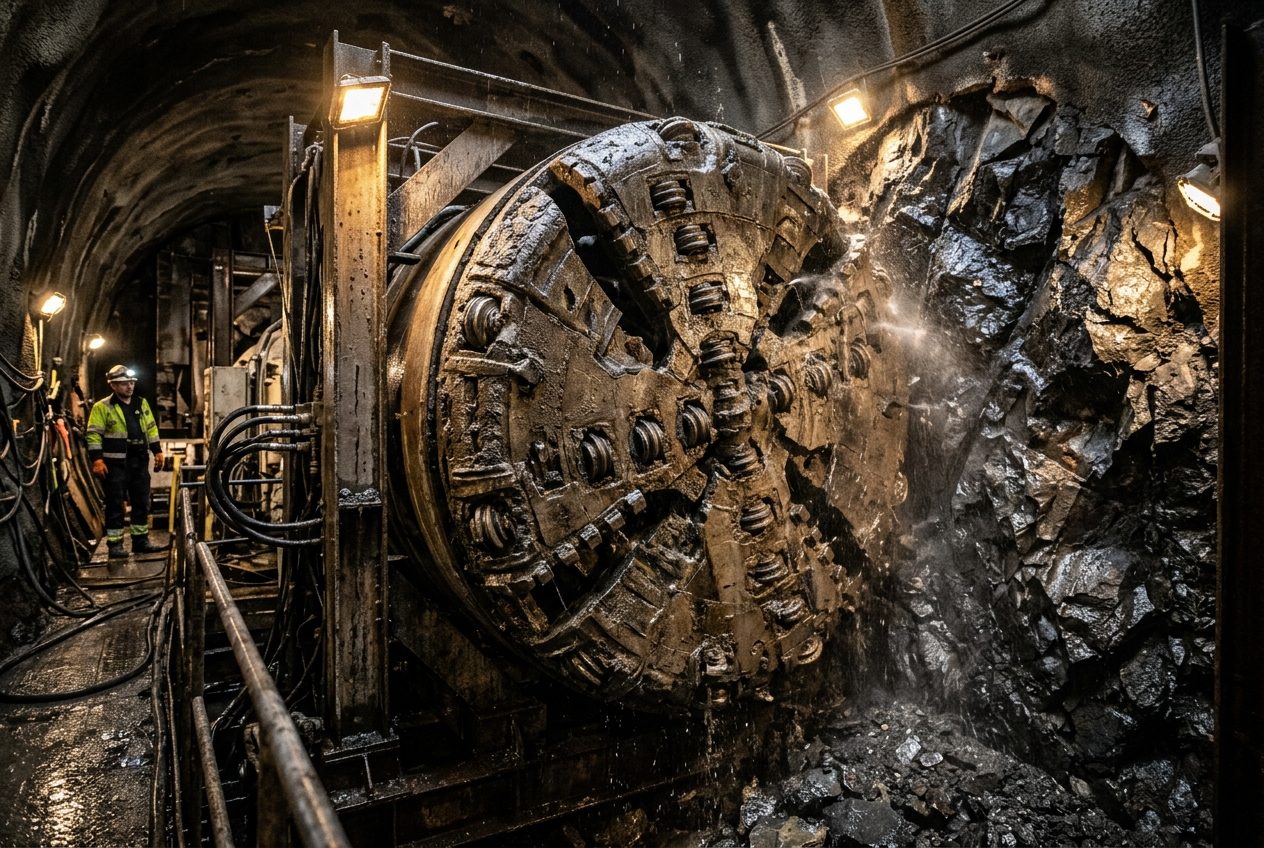

如图1所示，整套TBM流水线在巷道内实现掘进、支护、出碴与测量的高度空间协同：

• 重载盘形滚刀阶梯滚压崩落岩体：直径 $\Phi5.5\sim6.5\text{m}$ 的重型刀盘上布置38~46把17~19英寸重载常压盘形滚刀。主驱动输出数万千牛·米强劲扭矩驱动刀盘以4~7rpm平稳旋转，主推力油缸施加高达 $12000\sim18000\text{kN}$ 的巨大轴向推力，将滚刀紧紧压入坚硬岩石表面。滚刀刀刃在岩石中挤压出高压致密核，邻近滚刀之间的挤压应力诱导岩体内部产生横向剪切裂纹并向自由面扩展贯通，形成大块岩片脆性剥落，比传统切削破岩比能降低40%~55%。
• 撑靴反作用力锚固与主推连续行程推进：敞开式或双护盾TBM通过机身中部的左右液压撑靴，以高达25~35MPa的支撑油压撑紧巷道坚硬两侧两帮岩壁，提供高达上万千牛的抗滑反作用力；主推油缸以此为基点向前推进机头完成一个1.5~1.8米的掘进冲程，推完后收回撑靴、快速倒靴并重新撑紧，形成连续不断的步进循环。
• 机械手自动化真空吸盘拼装高强管片：在盾尾保护伞下，安装专用360度旋转管片拼装机械手。采用“先底板后两帮、最后顶封K块”的标准六块制错缝拼装顺序，将预制的C50/C60高强自防水钢筋混凝土管片精准对接，通过高强抗剪螺栓锁紧成环，并在管片外背部空间通过吹灰管吹填豆砾石并压注微膨胀水泥浆液，形成极其刚劲的永久护盾承载体。

矿用TBM掘进是一项高度集成的系统工程，任何一个环节的停顿都会拖垮整个流水线的平均月进尺。

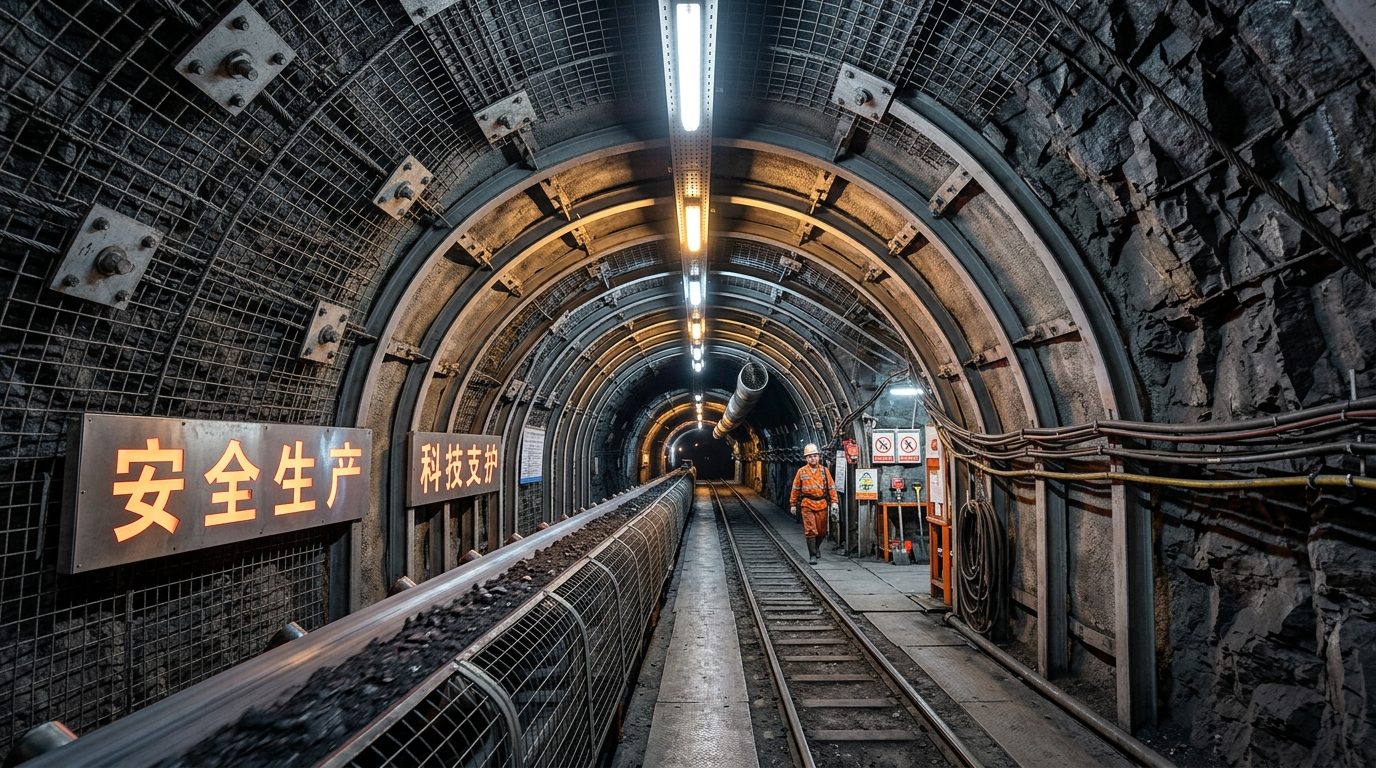

如图2所示，现场按标准作业循环实施全天候24小时三班制连续推进：

1. 激光全站仪动态导向与姿态微调校正：在巷道后方稳固管片壁上安装双频激光导向全站仪，连续瞄准TBM主盾内的棱镜靶标，实时解算出掘进机的三维空间三向偏差（水平偏差、高程偏差、俯仰角与滚转角）。主司机在主控舱内通过调节各组主推油缸的流量差进行纠偏，确保轴线空间偏差严格控制在 $\pm 25\text{mm}$ 行业规范之内。
2. 中心皮带连续出碴与采区主运无缝接驳：滚刀切削下来的岩石碎块落入刀盘四周的铲斗内，随刀盘旋转倒在机头中心溜槽上，由机载主皮带机高速转运至后方200米长连续皮带储仓。皮带自适应根据出碴量调速，将石碴连续送出至巷道固定带式输送机，彻底省去传统矿车调头挂钩的运输断档。
3. 管片机械手微米级对位与抗剪螺栓气动旋紧：当主机完成一个管片宽度的推进行程后，拼装手操纵遥控器驱动真空吸盘抓取管片小车上的预制构件，依靠高精度六自由度液压手腕将管片送入盾尾空间，通过定位销与前一环管片实现凹凸榫咬合。气动定扭扳手以不小于600N·m扭矩对称紧固纵向与环向抗剪高强螺栓，密封橡胶垫在压缩应力下实现自密封止水。
4. 壁后豆砾石及时吹填与早强微膨胀水泥注浆：管片脱离盾尾后，外壁与岩石之间留有100~150mm的环形建筑空隙。注浆工立刻通过管片预留注浆孔注入干燥豆砾石锁定围岩自承能力；随后压注水灰比0.5:1的单液微膨胀早强水泥浆液，2小时结晶固化，将管片与原岩凝固成坚固整体。

TBM在千米深部岩层中掘进，最致命的风险是误入未探明断层泥夹层、破碎带或高地应力软岩段，导致围岩大变形剧烈蠕变把整个钢制盾体死死夹住（“卡盾事故”）。

装备选型必须具备极高的过载储备与脱困能力：

• 变频水冷多电机刀盘驱动：选用8台防爆变频电机联合驱动，总功率达到 $2500 \sim 3600\text{kW}$，配置四级行星重载减速机，最大脱困扭矩可达额定工作扭矩的2.5倍，具备双向正反转瞬间摆震脱困功能。
• 配置专用超大行程脱困辅助油缸：盾体周圈设计辅助推力千斤顶系统，在遭遇高应力收缩挤压时可提供额外的 $20000\text{kN}$ 脱困推力；盾体外表喷涂低摩擦聚脲减磨自润滑涂层。

当遇到突发构造带导致刀盘扭矩急剧飙升、推力达到极限而机器停滞不前时，各岗位作业人员必须严格执行以下应急处置五步法：

• 第一步：刀盘扭矩超限停转与推进压力突破30MPa应急处置
  主司机立刻切断主推回路，将刀盘控制切换为微动点动模式；先手动开启刀盘反转点动5度松动切削面，禁止连续大功率强扭导致主轴承齿圈崩齿断齿。
• 第二步：盾体受破碎围岩挤压卡死（主推缸全负荷无法寸进）应急处置
  立即启动机载辅助脱困推力泵组，开启全外周润滑减阻系统，通过盾壳注入膨润土降阻泥浆；同时分批次微调主推油缸推力，避免偏载破坏支撑靴基座。

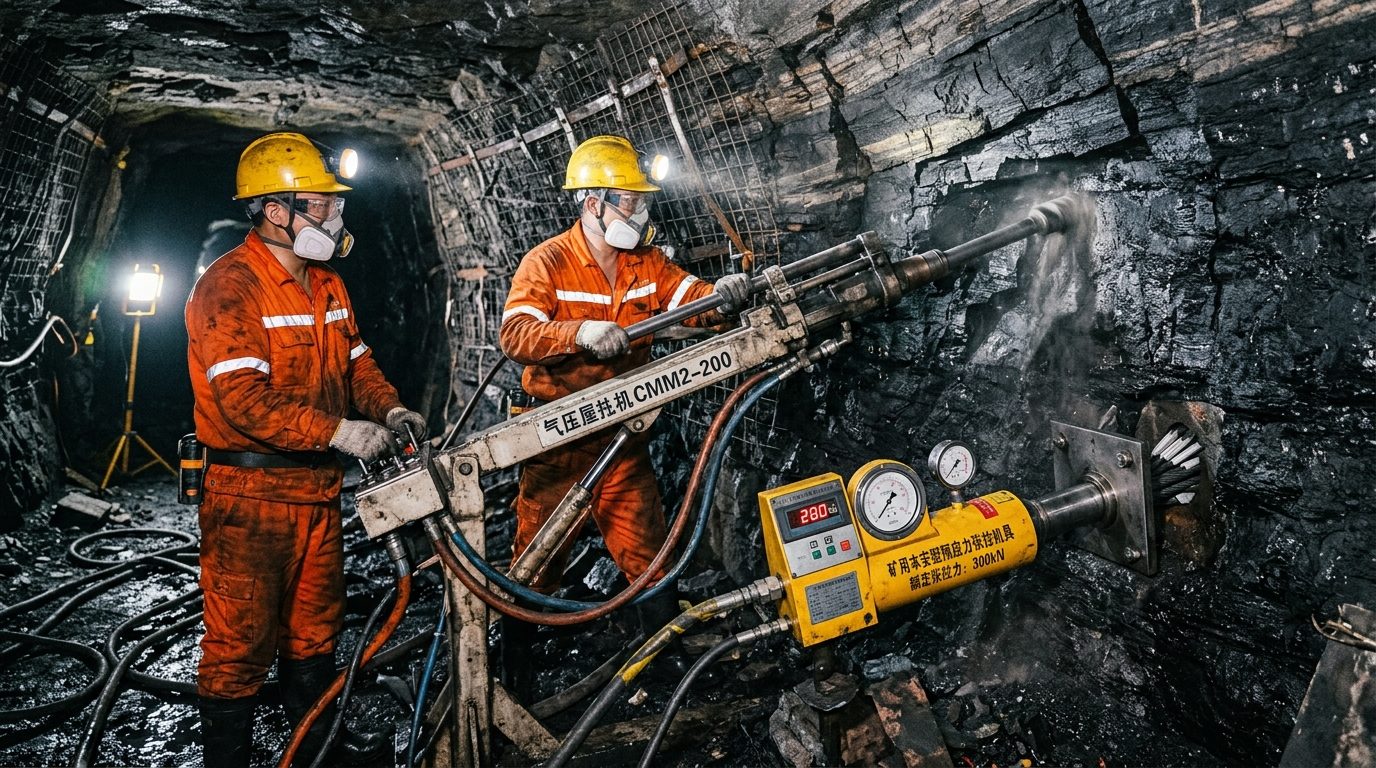

• 第三步：通过机载超前钻机探明前方地质并实施超前注浆固化应急处置
  通过盾体预设的倾斜钻探孔，启动机载液压钻机向掌子面超前施工3个30米长地质探孔，若钻遇断层泥或破碎涌水，立刻下入注浆管压注超细水泥与改性化学浆，固结破碎带形成止水加固拱壳。
• 第四步：微膨胀化学浆固结后人工进入刀盘舱清理卡滞大块孤石应急处置
  待注浆加固固结体达到5MPa强度后，在掌子面施加微正压通风并锁死刀盘机械闭锁销；两名专业技术工佩戴安全带与防砸头盔进入刀盘前舱，用手持风镐精准破碎挤压刀盘边缘的坚硬大块孤石。
• 第五步：空载低速试转刀盘并以极低推力恢复正常掘进应急处置
  清理完毕退出刀盘舱，解除机械闭锁，先以1rpm低速空转刀盘3圈，复核主轴承温度与滚刀旋转灵敏度；将主推速度限制在正常速度的30%，低推力慢转平稳通过破碎断层区，待进入完整岩层后再恢复全速单进。

TBM破岩效率与管片支护的长期稳定性，必须通过微观滚刀破岩应力测试与井下管片环向力学传感器阵列进行严密验证。

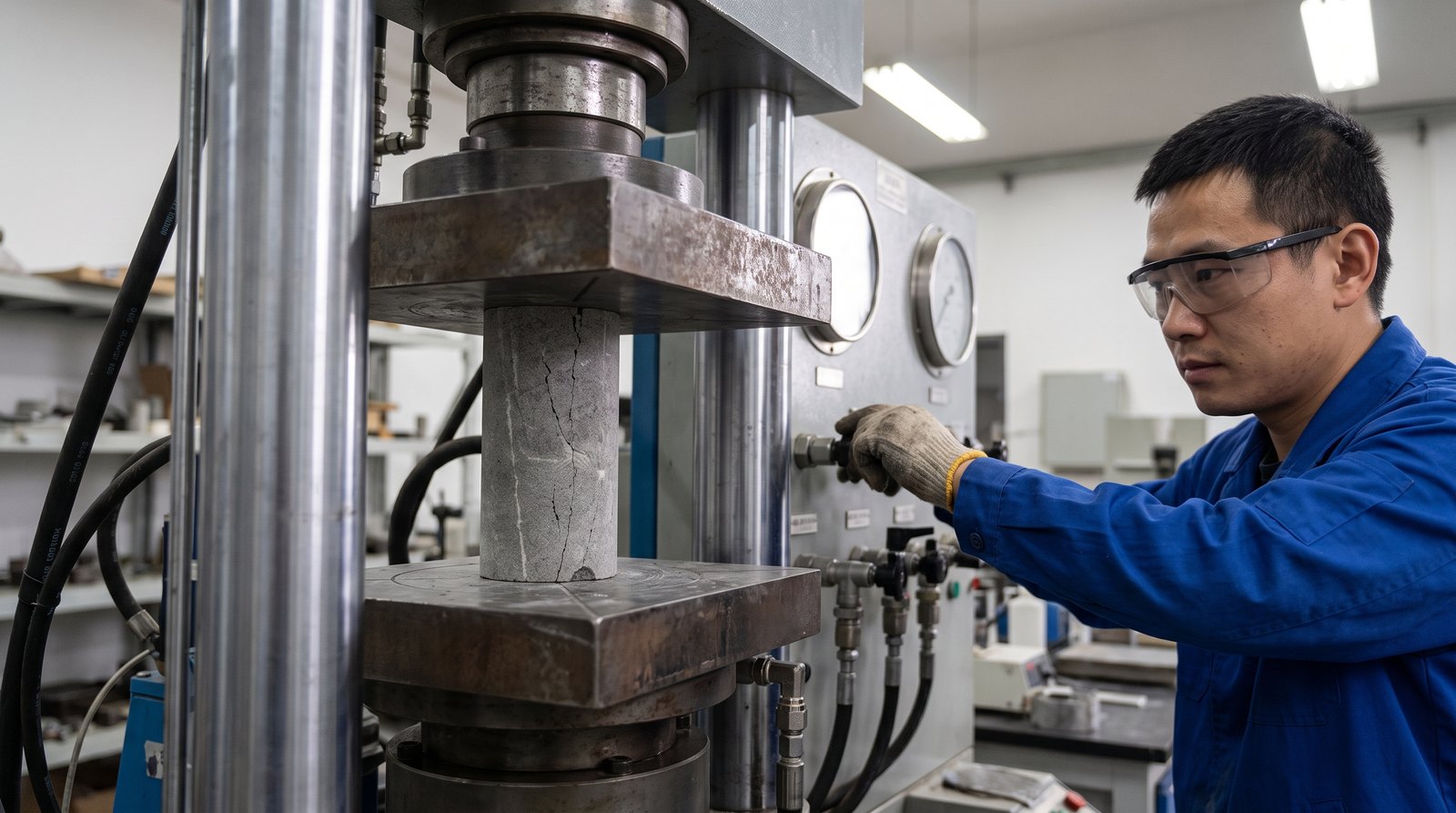

如图4所示，中国矿业大学产学研实验团队通过现场原位植入光纤光栅（FBG）应变计与实验室滚刀全尺寸切割实验，揭示了核心力学指标演化规律：

1. 滚刀刀间距与贯入度极值破岩对账：当坚硬砂岩抗压强度为120MPa时，最佳破岩贯入度为每转 $6\sim8\text{mm}$，滚刀间距优化设定为 $80\sim90\text{mm}$。此时相邻滚刀侧向张拉裂纹形成重叠交汇，破岩单位能耗降至最低值 $18.4\text{MJ/m}^3$，大块岩片成形率最高，刀刃磨损率降低58%。
2. 壁后密实注浆对管片偏载弯矩消除效应：光纤应变监测显示，在管片脱离盾尾后若未及时注浆，管片在拱顶与两侧承受极不均匀的局部点载荷，环向拉应力高达4.8MPa，极易诱发管片局部开裂掉块；而经豆砾石高压吹填并完全注满微膨胀水泥浆后，围岩侧向抗力系数提高4倍，管片环向内力转化为均匀轴向压应力（压缩应变稳定在 $-350\sim-480\mu\varepsilon$），彻底消除了剪切拉裂隐患。

以某大型矿区开拓一条全长3600米、坡度 $6\permil$、开挖直径5.8米的坚硬砂岩采区回风大巷为例。在引进矿用TBM盾构掘进工法后，全周期综合技术经济账本呈现出极大的优势。

如表所示，虽然TBM整机及管片预制生产线前期初始设备采购投资较大，但由于月进尺提高3~4倍，不仅大幅节约了长期施工的巨额人工工资、用电设备折旧与管理费用，更使矿井提前投产见煤，产生数以亿元计的提前投产收益：
