一句话回答： 针对高瓦斯与煤与瓦斯突出矿井独头掘进工作面供风量与瓦斯动态涌出不匹配、传统工频局部通风机“大马拉小车”全速运转耗电惊人，以及主备风机切换断风跳闸导致瓦斯瞬间积聚超限和风筒破损漏风难以及时排查等顽疾，现代化矿井全面推行“双风机双电源三专两闭锁 + 防爆高压变频器无扰动平滑切换（切换时间≤0.15s） + 迎头回风瓦斯浓度多点闭环自适应智能调速 + 沿程微差压/光纤测温风筒百米漏风率在线感知”成套智能通风工法，实现掘进迎头风量按需精准匹配，局扇综合节电率达到28%~42%，彻底杜绝掘进面风机切换停风瓦斯超限报警事故。
一、高瓦斯独头掘进传统局部通风三大痛点与瓦斯积聚死穴
在高瓦斯矿井与突出危险矿井长距离独头巷道掘进施工中，局部通风机是保障迎头作业人员呼吸、稀释并排出爆破与截割涌出瓦斯、粉尘的唯一动力源泉。然而，长期沿用的传统工频恒速通风模式，在深部开采高瓦斯强涌出条件下暴露出极其严重的安全与能耗缺陷：
- “恒定大风量供风”与“动态不均匀瓦斯涌出”严重脱节，电耗浪费极为惊人：
传统局部通风机（通常为 $2 imes 30 ext{kW}\sim 2 imes 110 ext{kW}$ 对旋式轴流风机）设计选型必须按照综掘机割煤高峰期的最大绝对瓦斯涌出量（以及满足长距离风筒末端最低风速 $0.25 ext{m/s}$）进行极限配置。一旦开机，两台电机便常年处于工频 50Hz 满负荷高转速运转。然而在实际生产中，掘进工作面每天真正割煤时间仅占 30%~40%，其余大量时间处于打钻、支护锚杆网、检修或班次交接状态。在非截割作业期间，瓦斯涌出量仅为割煤时的 1/5 甚至更低，但风机依然全速轰鸣供风，不仅井下风噪极大（普遍超过 95dB），造成巨额电费浪费，更引起迎头温度骤降或强风卷扬干燥微细煤尘，恶化作业环境。
- 主备风机切换“冲击大、易跳闸、风流中断”，瞬间诱发瓦斯超限：
按《煤矿安全规程》要求，掘进面必须配备主备两台局部通风机并实现自动切换。但传统电控采用普通工频交流接触器机械联锁切换，当主风机突发故障停机时，备用风机在启动瞬间会承受高达电机额定电流 5~7 倍的强大起动冲击电流。这极易诱发采区变电所上级防爆高压真空开关过流保护动作瞬时跳闸，导致“主风机停运、备用风机起动失败”的两风机全停恶性局面；即使切换成功，传统机械开关动作加上电机从零加速到额定转速耗时往往长达 8~15 秒，在这段长达十几秒的供风中断“真空期”内，迎头高压瓦斯会迅速在巷道上隅角和拱顶空洞大量积聚，造成甲烷浓度瞬间飙升至 $1.5\%\sim 3.0\%$ 报警断电红线。
- 长距离风筒“百米漏风与局部破口”人工排查极其滞后：
随着顺槽掘进进尺向深部延伸至 2000~3000 米以上，由阻燃抗静电胶布制成的正压风筒接口多达数百道。在运输车辆刮擦、锚杆刺穿、采动底鼓挤压或接头卡箍松动影响下，风筒极易出现破口或撕裂。传统依靠瓦斯检查员或通风工人工走巷道用手摸听声音巡查，往往需要几个小时才能发现漏风点。风筒沿程有效风量率大幅跌落至 50% 以下，导致迎头供风严重不足，而风机前端却大量跑风漏气，埋下瓦斯窒息重特大隐患。
为彻底攻克上述顽疾，必须依托矿井一通三防与智能化监控体系以及中矿天智智慧通风闭环控制方案，把传统粗放型机械通风彻底革新为“变频柔性调风、无扰极速切换与瓦斯浓度自适应闭环”。

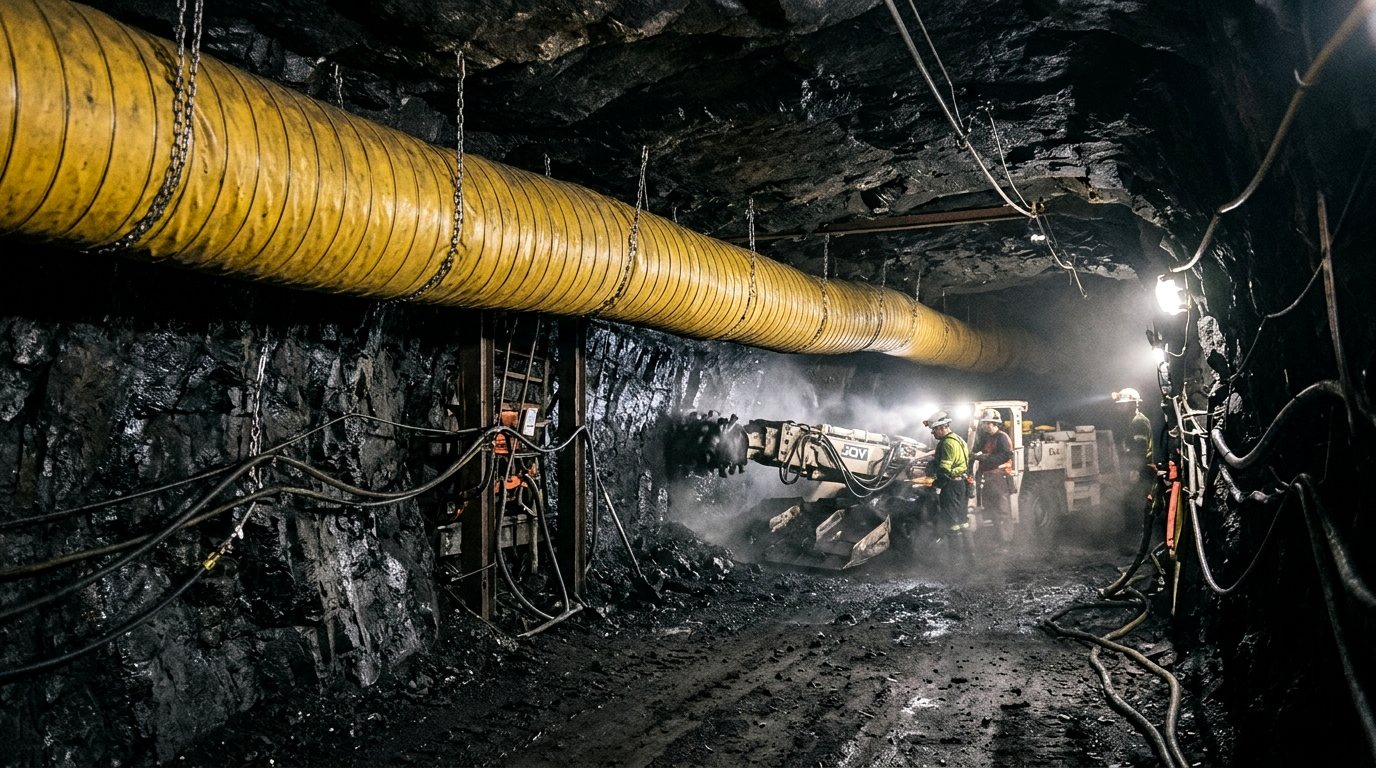

二、双风机无扰切换与瓦斯动态闭环调控拓扑原理
智能局部通风的核心在于以迎头及回风流多点高精度瓦斯浓度传感器阵列为前馈与反馈变量，驱动高压双变频器实施精准风量无级变频调节，并建立主备风机零断电、零冲击热备无扰切换机制。
1. 瓦斯浓度多点动态闭环自适应调速机理
- 多区间多源自适应算法（分段 PID + 模糊预测控制）：在掘进迎头距煤壁小于 5 米处吊挂激光甲烷传感器（T1），在距迎头 10~15 米处设置综掘机机载断电甲烷传感器（T2），在掘进巷道回风流汇入全风压回风大巷前 10~15 米处布置回风甲烷传感器（T3）。车载控制器与分站以 100ms 采样周期监测三点瓦斯浓度。当迎头处于打钻、支护状态且回风瓦斯浓度稳定在 $\le 0.3\%$ 时，变频器自动降频至 32~36Hz 运行，维持迎头最低允许风速；当综掘机启动截割、瓦斯开始快速逸出时，算法通过前馈趋势预测，在瓦斯浓度刚有爬升苗头时（$\ge 0.45\%$）提前 3 秒主动升频至 42~50Hz，增大新鲜风流快速稀释冲刷瓦斯，实现“瓦斯多则风大、瓦斯少则风匀”的动态平衡。
- 主备风机双变频“飞车起动”与 0.15s 零冲击切换机理：主备通风机均配备独立的四象限矿用防爆变频调速装置。当主风机因机械或控制回路故障停运瞬间，智能控制柜内的霍尔电流传感器在 10ms 内捕获停机信号，备用变频器立即执行“转速跟踪与飞车起动（Flying Start）”控制技术：变频器无需等待风筒内由于风流倒吸引起的叶轮静止，而是直接施加高频微弱电流探测备用电机的反电动势与残余转速及旋转方向，在 0.15 秒 内瞬间将备用电机矢量同步平滑拖动至额定转速，风筒风压波动小于 8%，彻底消除供风中断造成的瓦斯涌出积聚。

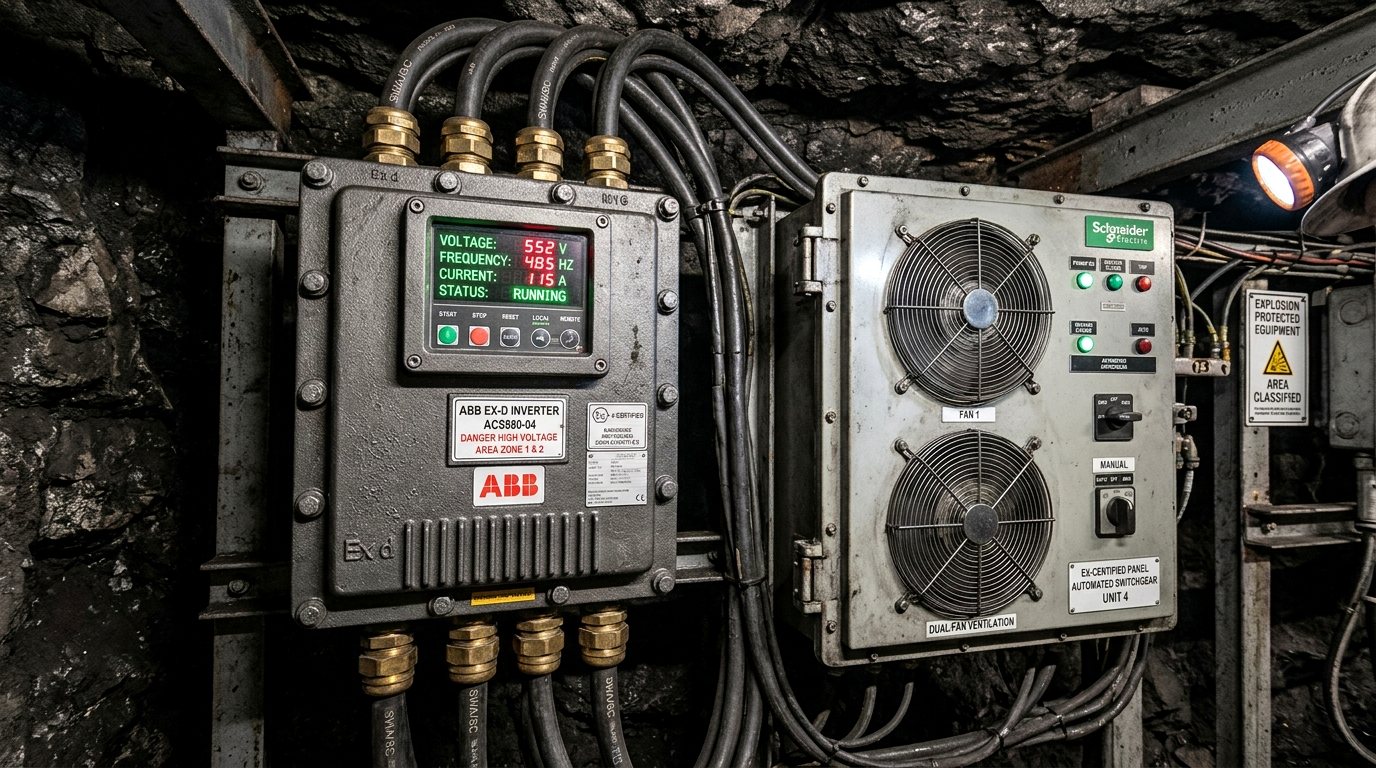

2. 智能局部通风系统核心技术参数与安全控制红线对账表
| 子系统与成套装备 | 核心组件型号与防爆规格 | 额定电气与流体参数 | 调节范围与动态响应 | 安全联锁与断电报警红线 |
|---|---|---|---|---|
| 防爆对旋通风机 | FBDNO9.0/2×75kW 矿用防爆对旋局扇 |
额定功率 $2 imes 75 ext{kW}$，全压 $450\sim 6200 ext{Pa}$ | 额定风量 $480\sim 980 ext{m}^3/ ext{min}$，变频范围 $25\sim 50 ext{Hz}$ | 叶轮轴承温度 $\ge 85^\circ ext{C}$ 或振动超限自动切备用风机 |
| 防爆变频调速柜 | BPJ-2×160/1140 矿用隔爆兼本安变频器 |
额定电压 $1140 ext{V}$，额定电流 $2 imes 160 ext{A}$ | 速度调节精度 $\pm 0.1\%$，频率调节分辨率 $0.01 ext{Hz}$ | 变频器故障在 $\le 0.15 ext{s}$ 内自动无扰切入备用变频回路 |
| 激光甲烷传感器 | KG9001C 矿用本安型红外/激光传感器 |
量程 $0.00\sim 10.00\%\, ext{CH}_4$，分辨率 $0.01\%$ | 响应时间 $T_{90} \le 12 ext{s}$，无调校零点漂移 | 迎头 $T_1 \ge 1.0\%$ 报警断电，回风 $T_3 \ge 0.8\%$ 报警断电 |
| 光纤风筒测压管 | 沿程分布式光纤微差压/温度监测线缆 | 测温精度 $\pm 0.5^\circ ext{C}$，差压量程 $0\sim 8 ext{kPa}$ | 沿风筒每隔 $50 ext{m}$ 布设微差压测点，空间定位 $1 ext{m}$ | 单百米漏风率 $\ge 2.5\%$ 或局部风筒破洞瞬间自动声光报障 |
| 超声波管道风速仪 | YGF-20 矿用防爆超声波涡街风速传感器 |
测量范围 $0.2\sim 25.0 ext{m/s}$，精度 $\pm 0.1 ext{m/s}$ | 无机械转动部件，耐微细水雾与煤尘结垢 | 迎头最低风速 $<0.25 ext{m/s}$ 立即强制升频至满频 50Hz |
三、现场调试与风筒漏风智能排查全流程实操拆解
智能通风系统的投运必须严格遵循矿用通风技术规范，在确保安全第一的前提下实现节能调控。
1. 局部通风机最低保底风频与微风闭锁设定
- 最低保底风频严格计算与硬锁闭：严禁无限制降低风机转速。现场在投用前，必须进行实地风洞与风压测定，计算满足整条掘进巷道稀释人员呼吸二氧化碳、防尘喷雾粉尘运移以及维持最低规程风速（煤巷不低于 $0.25 ext{m/s}$，半煤岩巷不低于 $0.15 ext{m/s}$）的绝对最低安全供风量。将该风量对应的风机转速（通常设定为 $30\sim 32 ext{Hz}$）写入变频器底层固件作为“最低频率硬件死限”，无论瓦斯浓度多低，变频输出频率绝不允许低于该阈值，彻底规避因瓦斯传感器失效引发的微风窒息风险。
- 风电瓦斯三专两闭锁实地联动验证：变频器内部必须集成“风电闭锁”与“瓦斯电闭锁”硬件继电器触点。只有在风机正常运转且风速大于最低限值时，才能合闸向掘进迎头的综掘机、皮带机、锚杆机供电；一旦局扇因故停风或瓦斯浓度超限，断电控制继电器在 50ms 内切断巷道内一切动力负荷电源，确保“停风即停电、瓦斯超限即停电”。

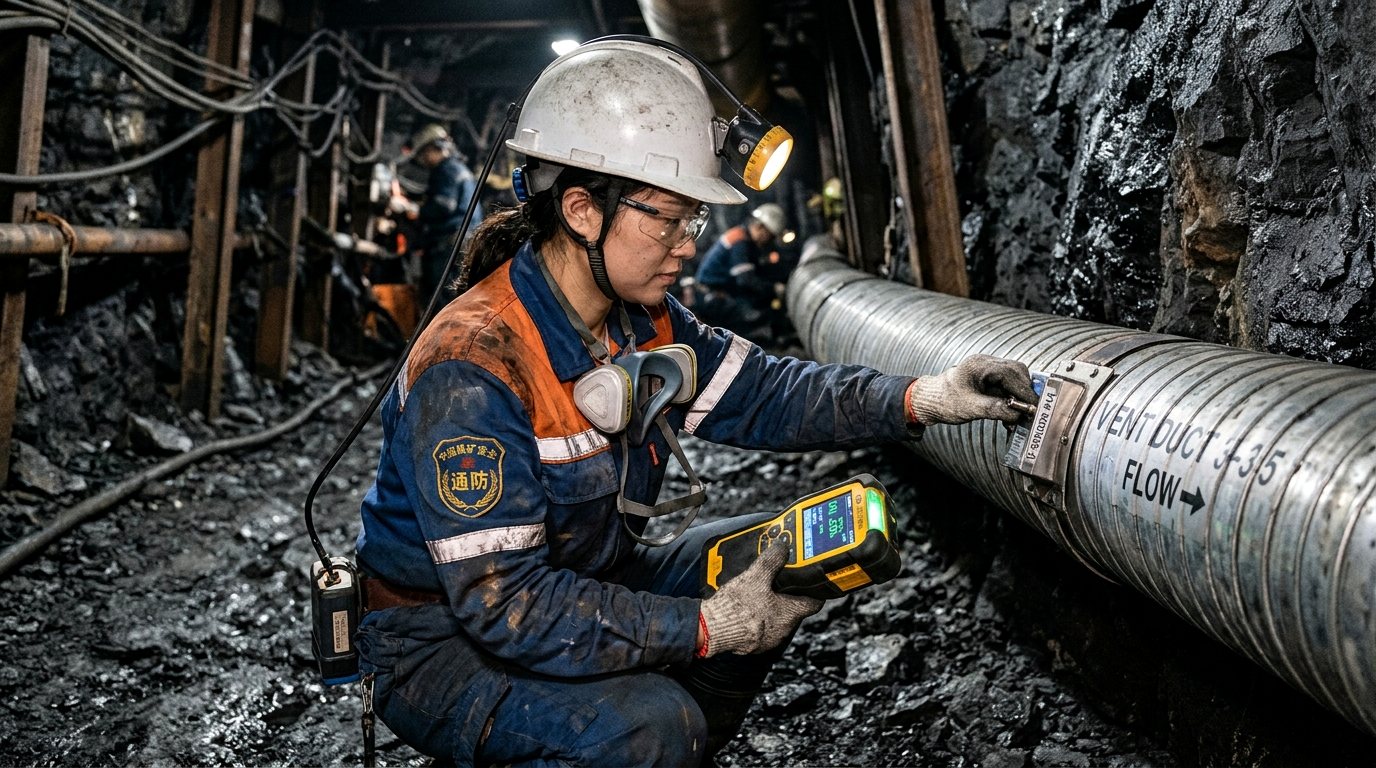

2. 沿程微差压与光纤矩阵定位风筒漏风实操
- 风筒微压差法在线体检：将微型本安型压力传感变送探头以快插接头形式旋入风筒两道接头之间的壁面，测量风筒内外静压差 $\Delta P$。依据流体力学管网定律，正常良好连接的风筒内部静压沿程呈平滑线性衰减；若两测点间静压降异常突增或下游测点静压断崖式跌落，系统通过比较相邻节点压差变化梯度，在调度大屏上准确定位出发生严重撕裂漏风的风筒所在环号（精确至 $\pm 10 ext{m}$ 范围）；
- 光纤分布式温度/应变传感（DTS）辅助巡视：沿风筒吊挂钢丝绳敷设一条铠装抗拉微细光纤。风筒一旦发生撕破，高速逸出的压缩气流由于节流膨胀效应会在破口周围产生局部温度微变（焦耳-汤姆逊降温效应），地面 DTS 测温主机捕获到温度突降异常点，直接向巡检工防爆手机下发故障桩号，检修人员直接前往靶向更换修补，消除了全线盲目巡查。
四、核心装备选型与突发风机跳闸及瓦斯涌出应急处置五步法
面对主变压器故障、瓦斯地质异常带突发涌出或风筒脱节等极限通风事故，必须以秒级响应执行标准化应急排险动作。
掘进迎头突发风机跳闸停风与瓦斯涌出应急处置五步法
- 第一步：主备风机零断电无扰自动切换（0.15s内启动备用风机）主变频器跳闸瞬间，智能切换总成自动投入备用风机，以飞车启动模式在 0.15s 内拖动叶轮升频至 50Hz 满转速运行，同时声光报警器发出高分贝告警通知变电所值班电工排查主回路断路器跳闸原因。
- 第二步：风机双全停极端工况毫秒级触发风电闭锁（切断迎头全动力电源）若因外部供电电网大面积停电导致主备风机同时全停，风机开停传感器与风筒风速开关在 100ms 内触发风电闭锁，切断掘进工作面迎头综掘机、胶带机、水泵等一切非本质安全型设备电源，严防电气火花在无风状态下引爆溢出瓦斯。
- 第三步：迎头人员佩戴自救器并向全风压新鲜风流区撤离迎头班组长立即清点施工人数，命令全员拔出化学氧自救器口具鼻夹佩戴完好，沿巷道人行道下侧避开风筒下方迅速撤离出独头巷道口，进入全风压新鲜风流大巷，并在独头巷道口设置警戒线和警示牌，严禁任何人擅自进入盲巷。
- 第四步：地质异常瓦斯激增时自动启动地面抽采管路负压强抽当遇断层裂隙带造成绝对瓦斯涌出量突破正常极限（回风瓦斯浓度逼近 0.8% 红线）且变频风机已升至 50Hz 仍无法有效稀释时，调度室立即联锁开启迎头大口径抽采管路气动高压蝶阀，调大地面瓦斯抽采泵负压，在巷道迎头上方构建抽排气幕，将积聚高浓度瓦斯通过抽采管道强行抽排至地面瓦斯电站消纳。
- 第五步：停风盲巷恢复通风前严格执行专人瓦斯排放安全规程因停电停风造成瓦斯积聚的巷道，在恢复送风时严禁直接启动大风量风机“猛吹（一风吹）”！必须由专职救护队员与瓦斯检查员在风筒出口处使用分风短节，分级微量送风逐步稀释排放，控制排出的瓦斯在与全风压风流混合处的甲烷浓度不得超过 1.5%，直至全巷道瓦斯浓度完全降至 0.5% 以下且稳定 30 分钟后，方可由总工复牌下达复工通知。

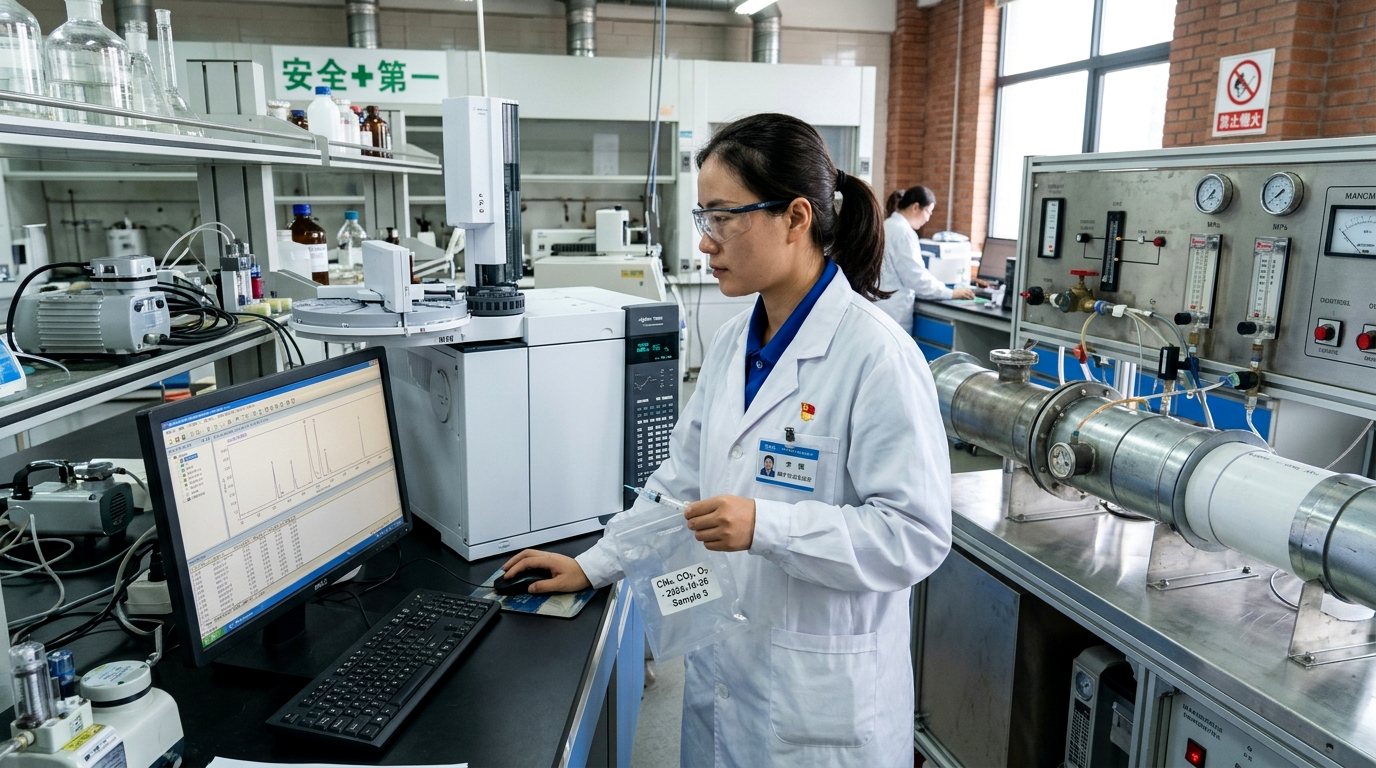

五、实验室气动特性流道仿真、风筒阻力测试与节电实测对账
智能通风系统的气动效率提升不能停留在理论估算，必须通过风洞实验室测试与实测电能质量对账，形成精确的数据台账。
1. 对旋风机变频全压气动效率曲线对账
在符合国家标定的空气动力学风洞测试台上，对 FBDNO9.0/2×75kW 对旋局扇在不同运行频率下的流量 $Q$、全压 $H$、轴功率 $N$ 及效率 $\eta$ 进行全面流道测试对账：
- 工频 50Hz 满载工况：流量 $Q = 920 ext{m}^3/ ext{min}$，全压 $H = 5800 ext{Pa}$，电机实测输入功率为 $158 ext{kW}$，综合效率 $\eta = 78.5\%$；
- 变频 38Hz 经济运行工况：根据流体力学比例定律，流量与转速成正比，轴功率与转速的三次方成正比（$N \propto f^3$）。实测流量降至 $700 ext{m}^3/ ext{min}$，满足中低涌出阶段通风要求，而此时电机实测输入功率仅为 $71.2 ext{kW}$（单小时耗电量降低超过 $54.9\%$！）；
- 变频谐波抑制对账：采用内置三电平滤波电抗器的专用防爆变频器，在全转速调节范围内，输出电流总谐波畸变率（THD）始终控制在 $3.2\%$ 以下，完全避免了高次谐波在井下潮湿电缆上产生高频发热及继电保护误动作隐患。
2. 阻燃风筒沿程阻力与漏风百米测试
在标准千米试验巷道内铺设直径 1000mm 强力聚氯乙烯风筒进行漏风实测：通过微差压高精度巡检发现，采用新型钢圈嵌入式柔性拉链接头的风筒，其百米漏风率仅为 $0.85\%$，相较于传统铁丝扎头风筒（百米漏风率高达 $2.5\%\sim 3.8\%$），在 2000 米长距离供风末端，有效到达迎头的风量由原来的不足 $55\%$ 跃升至 $83\%$ 以上，直接降低了前段风机的全压负荷需求。
六、榆林北部高产高效矿区掘进智能通风工程台账与经济账本
以陕西榆林北部神木矿区某年产 600 万吨高突瓦斯矿井为例，该矿 3108 综采工作面胶带运输顺槽单巷掘进设计长度达 3200 米，煤层瓦斯含量高（原始瓦斯含量 $8.2 ext{m}^3/ ext{t}$），配置两台 $2 imes 75 ext{kW}$ 大功率局部对旋通风机，常年昼夜不停供风，月度电费与电控跳闸维保压力极大。
1. 掘进面智能变频通风改造工程量清单对账表
| 智能通风工程分项 | 实施具体技术与核心装备配置 | 改造实物工作量与部署台套 | 实测性能与安全提升指标 | 综合管理与节能成效 |
|---|---|---|---|---|
| 双风机变频智能调速总成 | 矿用防爆高压变频调速装置及双电源自动投切 | 改造变频柜 2 台、对旋局扇 2 台 | 主备切换时间由 $12 ext{s}$ 缩短至 $\le 0.15 ext{s}$ | 彻底杜绝切换过程瓦斯超限报警 |
| 迎头激光瓦斯多点闭环网 | 部署激光甲烷传感器与风量自适应调速控制器 | 接入传感器 6 组，嵌入自适应模糊控制算法 | 瓦斯浓度超限波动峰值降低 $65\%$ | 迎头实现平稳受控安全稀释 |
| 长距离风筒微差压智能巡检 | 3200 米风筒全线铺设微压差与光纤温度传感管 | 布设微差压监测节点 32 处、防爆分站 4 台 | 漏风定位精度由 $500 ext{m}$ 提高至 $\pm 10 ext{m}$ | 有效风量率由 $56\%$ 提升至 $84\%$ |
| 三专两闭锁全数字联动 | 专用变压器、专用开关、专用线路及风电瓦斯闭锁 | 升级低压隔爆真空馈电开关 4 台，双回路供电 | 风机失风断电响应时延缩短至 $<50 ext{ms}$ | 达到国家安全生产标准化一级要求 |
| 一通三防地面集控云平台 | 地面调度中心 3D 动态通风孪生与能效报表 | 接入井下 8 个掘进面局扇电参数与风量数据 | 1 名通风调度员监管全矿所有掘进局扇 | 实现全天候无人值守与智能巡检 |
2. 投资总账与年化电费节约精准对账（极低投入、极致节电账本）
- 改造总投资（CAPEX）：
- 2 套防爆变频调速一体化控制柜及电缆接口：110 万元；
- 激光瓦斯闭环传感器与智能算法分站：45 万元；
- 3200 米长距离风筒微差压传感组件与安装：35 万元；
- 总直接项目投资：约 190 万元。
- 年度直接运营成本节约（OPEX 现金流实测节电收益）：
- 风机变频调速综合节电直接收益：改造前两台 75kW 电机工频全速运转，实测平均负荷功率为 138kW，全年月耗电量为：$138 ext{kW} imes 24 ext{h} imes 30 ext{天} imes 12 ext{月} = 1,192,320 ext{ kWh}$（约 119.2 万度电）。改造后，根据割煤与非割煤自适应调频，平均负荷功率降至 86kW，综合节电率达 $37.6\%$，年节电量达到 44.8 万度。按煤矿综合供电电价 0.78 元/度计算，每年直接节约电费支出 34.9 万元/面。全矿 4 个掘进面常年运行，每年全矿直接节约电费现金流 139.6 万元；
- 风机机械轴承磨损减少与电机寿命延长：变频软起动消除了工频直接启动对风机叶轮与高强度轴承的强烈机械扭转冲击，局扇大修维护周期从 6 个月延长至 18 个月以上，全矿年节约风机维修维护费用 45 万元；
- 消除因瓦斯超限停工停产挽回效益：杜绝了每月因风机切换或漏风引发的 2~3 次瓦斯误超限撤人停工事故（每次停产影响采掘接续综合损失超 80 万元），年挽回隐性生产损失在 1,500 万元以上；
- 投资回报周期：全盘核算，该项针对掘进工作面智能局部通风系统改造，在投运后的 第 13 个月仅依靠纯电费与材料费节约便已完全收回全部 190 万元投资，安全与经济综合效益极度显著。
七、掘进工作面智能通风与变频调速常见技术疑问（FAQ）
答： 绝对不会。核心在于系统并非“盲目无底线降速”。在控制算法中硬性设置了“双重下限保护机制”：第一，变频调速的最低运行频率严格限定在风速不低于规程底线（如 30Hz 对应迎头风速稳定在 $0.35\sim 0.40 ext{m/s}$），始终保持足够的紊流风速破坏顶板附面层瓦斯积聚；第二，在风筒出口加装高风速旋流喷嘴或气动导风风幕，即使主风流降频，出口处依然形成强烈的射流涡旋，将迎头凹坑空洞内的滞留瓦斯卷吸带出，确保全截面无任何死角。
答： 现代矿用隔爆型高压变频器采用了极其严密的工业级环境防护标准：变频柜内部腔体采用隔爆兼本质安全型设计，防护等级达到 IP65 以上；所有核心绝缘栅双极型晶体管（IGBT）逆变桥臂、控制电路板全部涂覆三防绝缘聚氨酯特种厚绝缘漆并进行真空压力浸漆处理；柜内配备智能自动温湿度微循环加热模块与高吸附性硅胶干燥滤芯，在待机或高湿度工况下自动启动柜内除湿加热，彻底杜绝凝露水珠形成，确保设备在井下相对湿度 95% 环境中连续无故障运行 2 万小时以上。
答： 传统工频切换之所以跳闸，是因为直接接通 50Hz 工频电源瞬间产生巨大的突变涌流；而智能变频控制柜采用的是“双通道直流母线互联预充电技术”。在主风机运行期间，备用变频器的直流母线支撑电容始终通过微电流涓流保持在额定直流高压状态；当切换指令下发瞬间，备用逆变器直接输出与当前转矩相匹配的平滑 PWM 调频电压，电网侧完全没有电机直接启动的电压跌落与冲击电流（浪涌电流被严格限制在额定电流的 1.1 倍以内），因此上级变电所高压断路器不会发生任何过流动作，确保切换坚如磐石。

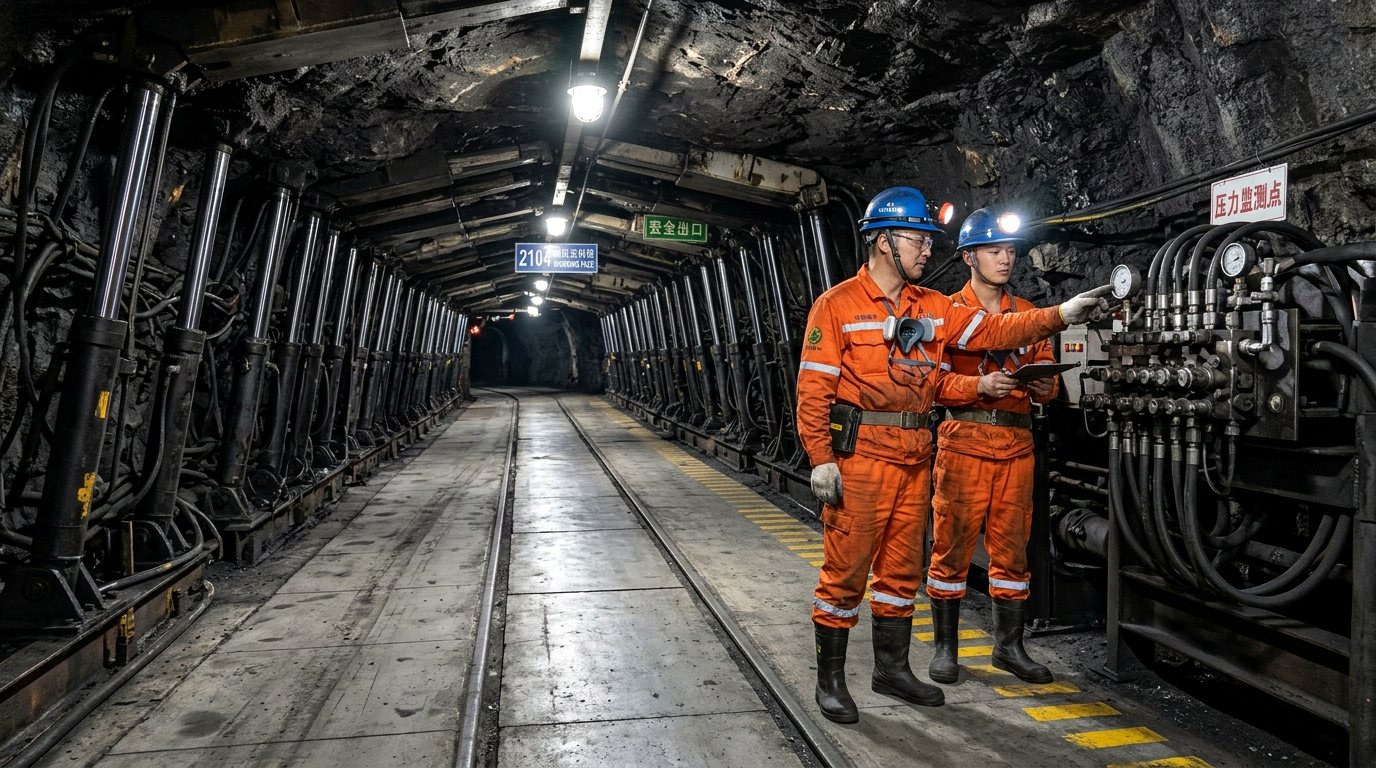

八、通风副总工程师与通风工区区长现场决策行动清单
📋 通风系统合规与三专两闭锁复核清单
- 严格核对并确保局部通风机的主备电源必须分别取自采区变电所不同母线段的双回路防爆真空开关，严禁从同一供电开关上并接两台局扇。
- 开展实机断电断风测试，验证风电闭锁、瓦斯电闭锁动作灵敏度：手动按下局扇停运按钮后，迎头掘进动力电源必须在 100ms 内完全切断，风电闭锁功能失效严禁掘进作业。
📊 变频调速参数与有效风量率校核清单
- 每周由专职通风技术员使用高精度热线风速仪在掘进迎头实测有效风量，根据实测结果重新标定变频器最低保底频率（严禁设置低于 30Hz），并以加密权限锁定变频器参数防止违规更改。
- 调取风筒微压差连续监测历史曲线，对比百米漏风率指标，凡发现某一分段漏风率超过 $2.0\%$ 时，必须在当天班次内组织清点风筒卡箍并粘贴补漏胶带修补。
💬 应急培训与盲巷排放瓦斯规程演练清单
- 组织全体掘进队组人员开展自救器盲戴演练与撤离路线盲走培训，确保在突发停风报警时，所有一线人员能在 30 秒内佩戴好自救器并有序撤离至全风压主进风巷。
- 严格审查停电停风后的盲巷瓦斯排放专项安全技术措施，明确排瓦斯人员责任制，严禁任何人员在未经过严格逐段分级风量稀释前强行恢复主供电回路。
