一句话回答： 针对强制性国标《矿山隐蔽致灾因素普查规范 第2部分：煤矿》（GB 48147.2-2026）落地要求，以及传统静态勘查报告“抽屉里睡觉、难防动态采动激活”导致断层突水、陷落柱溃沙与老空瓦斯盲区透水重特大灾害，现代高产高效矿井全面构建“地质钻孔与多维三维地震静态底图 + 掘进机机载多频瞬变电磁/槽波透视随掘随采动态感知 + 地面微震台网与井下微震联合空间定位 + 千米定向钻机随钻孔底轨迹测控超前探验 + GIS透明地质三维动态一张图”闭环工程体系，使老空区与含水构造超前探测准确率提升至94%以上，探放水钻探钻进周期压缩35%，彻底消除断层隐蔽陷落柱误穿与透水停产风险。
一、传统隐蔽致灾普查形式化痛点与地质灾害物理死穴
在黄河流域晋陕蒙主产区及华北型底板承压水矿区，煤矿开采逐渐由浅部平缓地层转向深部复杂构造区或高强度开采盘区。长期以来，多数矿井在应对地质构造与老空盲区时，普遍存在以下三大工程与管理死穴：
- 普查报告“写在纸上、躺在抽屉”，静态地质资料与动态采掘严重脱节：
大部分煤矿的隐蔽致灾普查依赖于建井初期或几年前委托第三方高校、地勘单位编制的纸质研究报告。这些报告基于早期稀疏的地面勘探钻孔（孔距往往大于300~500米），无法精细判识落差小于煤厚或5米以下的隐伏断层、盲断层、小型陷落柱以及周边废弃小煤窑非法越界形成的采空积水区。当综掘机或大采高综采面高速向前推进时，开采扰动产生的次生裂隙与高地应力剧烈重分布，导致原本闭合隔水的断层瞬间活化裂开，或者贯通未标明的上位老空积水区，瞬间诱发每小时上千立方米的灾难性突水溃沙事故。
- 物探单一化与“假异常、漏异常”交替出现：
传统物探多在顺槽掘进前采用单一常规瞬变电磁仪（TEM）或直流电法进行孔口迎头探查。由于井下空间狭窄、巷道金属网、刮板输送机槽、锚杆锚索等强金属构件产生极强的电磁噪波干扰，经常出现“视电阻率假低阻异常”，导致频繁虚报水害异常，一线掘进队被迫停工打探放水钻，延误采掘接续；反之，面对垂直断裂带或深部高角度裂隙，水平定向发射线圈往往存在盲区，极易漏判高承压含水构造，造成总工程师和地测防治水科长在决策审查时“真假难辨、心里没底”。
- 钻探“打盲孔、未见导向、未取岩心”，物探与钻探缺乏数据空间闭环：
“物探先行、化探跟进、钻探验证”是国家矿山安全监察局反复强调的铁律，但在执行层面，许多矿井物探成果由外协物探队提交二维平面图，而探水队使用的是普通液压架柱式钻机，钻机打孔缺乏随钻测斜与轨迹纠偏工具。钻杆在重力作用与地层软硬交界面发生下垂或侧偏，实际钻孔偏离物探异常体数十米却以为已经探查到位，形成重大安全管理假象。
为从根本上打破这一死局，相关工程技术方案必须与站内核心矿井水害超前探测与防治技术体系以及深部重大灾害治理顶层设计深度融合，把“隐蔽”变成“透明”，将“灾后被动排险”转变为“事前动态预警与靶向工程治理”。
二、随掘随采物探与千米定向钻探多源感知拓扑原理
构建透明地质与隐蔽致灾因素动态感知的核心，在于通过时间维度上的连续监测与空间维度上的多源异构物探信号融合，形成覆盖回采工作面和掘进顺槽的“地质三维CT扫描图”。
1. 掘进迎头随掘瞬变电磁与微震全时空耦合监测
- 震电协同互补机理：微震监测（SOS与ARAMIS系统）主要捕获开采破裂前兆与岩石弹性能释放事件（微破裂时空分布代表应力集中与断层活化趋势），而瞬变电磁场（TEM）与直流电法则反映地层介质的电导率特征（低阻异常直接映射充水裂隙与老空积水）。通过将巷道帮部和迎头的微震拾震器三维定位坐标，与安装在掘进机机身前端的无感防爆发射接收线圈采集到的视电阻率反演剖面进行动态拟合，能够以三维体素形式实时反演掘进面前方120~180米范围内的含水低阻体与应力集中裂隙带。
- 槽波透视与透地雷达（GPR）协同扫描：在综采工作面两顺槽布置槽波地震透视系统（利用煤层作为波导管的低速槽波特性），通过震源激发与检波器全覆盖，精准识别面内落差大于1/3煤厚的隐伏断层与煤层变薄带；而在掘进迎头前方0~30米近场，采用高频防爆透地雷达进行毫米级岩层结构与空洞扫描，解决瞬变电磁近场盲区问题。
2. 隐蔽致灾因素核心设计参数与红线指标控制对账表
| 探测与治理子系统 | 核心装备与传感器型号 | 监测/作业物理参数 | 空间覆盖与精度指标 | 预警与停采红线触发阈值 |
|---|---|---|---|---|
| 迎头随掘瞬变电磁 | YCS2000 矿用本安型瞬变电磁仪 |
采样率 $1 ext{MHz}$，发射峰值电流 $40 ext{A}$，关断时间 $\le 2.0\mu ext{s}$ | 迎头前方 $120\sim 180 ext{m}$，侧翼扇形角度 $120^\circ$ | 视电阻率 $<10\,\Omega\cdot ext{m}$ 判定为严重富水异常 |
| 面内槽波地震透视 | YTZ3 矿用防爆槽波透视仪 |
频带范围 $20\sim 500 ext{Hz}$，通道数 48~64 通道 | 贯穿工作面倾向长 $200\sim 320 ext{m}$，走向全段 | 衰减系数大于 $0.08\, ext{m}^{-1}$ 判定落差 $\ge 1.5 ext{m}$ 断层 |
| 全空间微震定位 | ARAMIS M/E 矿用数字化微震监测系统 |
速度传感器灵敏度 $100 ext{V/(m/s)}$，24位 A/D 模数转换 | 全矿井覆盖，空间定位精度误差 $\le 15 ext{m}$ | 单日微震频次 $>40$ 次或能量 $>10^5\, ext{J}$ 触发橙色预警 |

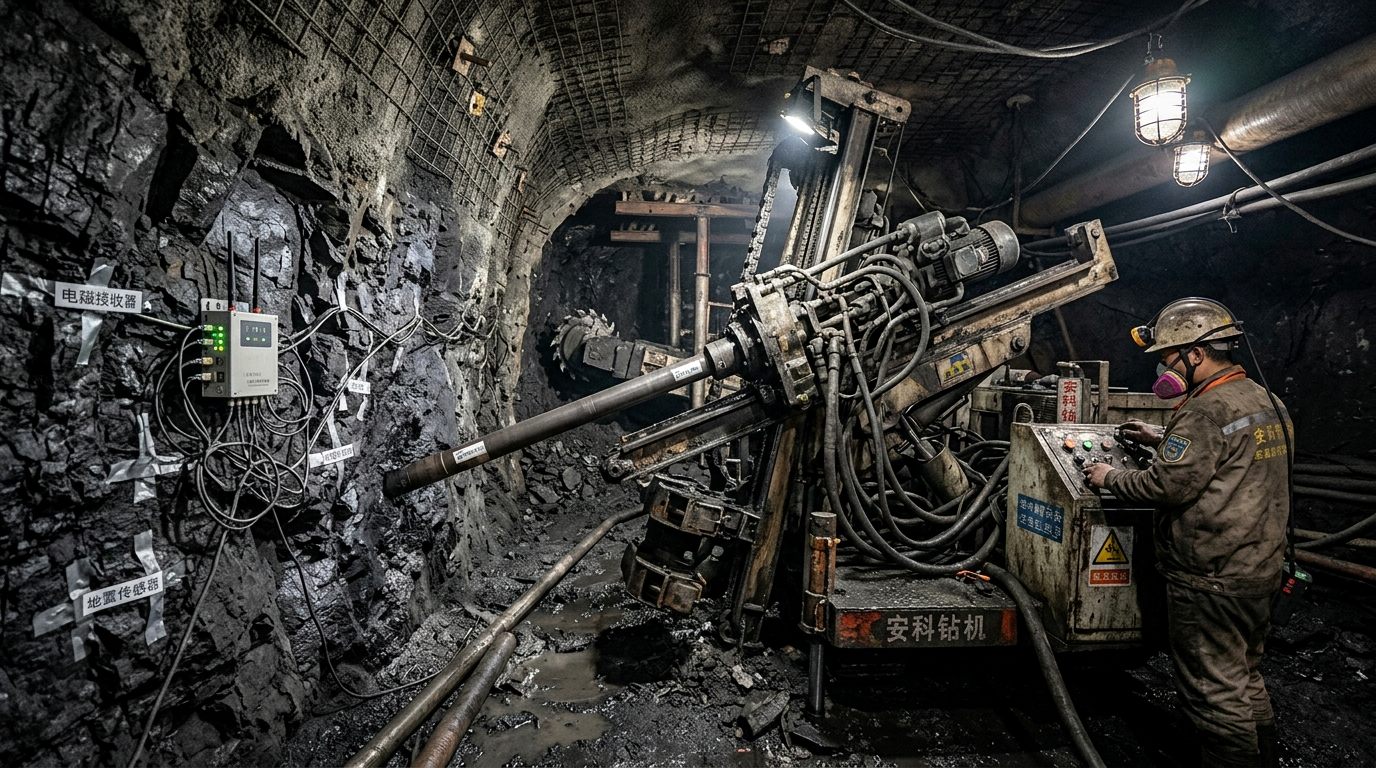

| 超前定向探放钻机 | ZDY-12000LD 矿用履带式定向钻机 |
额定输出扭矩 $12000 ext{N}\cdot ext{m}$，转速 $50\sim 180 ext{r/min}$ | 单孔钻深 $800\sim 1200 ext{m}$，轨迹控制偏差 $\le \pm 0.5 ext{m}$ | 钻遇出水水压 $\ge 1.5 ext{MPa}$ 或涌水量 $>50 ext{m}^3/ ext{h}$ 即停钻注浆 |
| 防爆孔内全景窥视 | CXK-12 矿用防爆高清钻孔窥视仪 |
1080P 超广角镜头，照度 $\ge 1500 ext{Lux}$，防水深度 $150 ext{m}$ | 孔内连续深度可达 $300 ext{m}$，裂隙识别率 $0.1 ext{mm}$ | 孔壁破碎剥落宽度 $>30 ext{mm}$ 或见明显动水冲刷痕迹 |
三、现场作业全流程实操与动态“一张图”平台搭建
把隐蔽致灾因素治理落到实处，现场必须建立严密的“数据采集—平台融合—定向验证—注浆治理”四阶工作闭环，严禁任何工序脱节。
1. 动态三维“一张图”数据底座搭建
在矿井调度指挥中心与地测防治水科，统一部署基于 WebGL 与 GIS 的微服务透明地质数字孪生底座。该平台必须打破传统 AutoCad 格式相互隔离的信息孤岛：
- 静态层导入：将地面 3D 地震时间剖面转换为深度体、将千余个历史勘探钻孔柱状图、断层产状面、煤层顶底板等高线自动构建为三维隐式隐曲面实体；
- 动态采掘联动：顺槽综掘机与采煤机通过 UWB 厘米级定位基站与机载惯导系统，每日割煤进尺自动上传，数字模型中的巷道与采空区以每日实际进尺进行三维三维膨胀更新；
- 监测数据图层自动套合：微震事件球体实时渲染（颜色代表能量大小，大小代表频次集中度）、水仓水位传感、探水钻孔实际钻进轨迹、风筒末端瓦斯巡检数据在空间坐标系下完全重叠显示，实现“红黄蓝”三色动态地质安全风险分区。
2. 超前物探“短掘短探”作业循环规范
在综掘巷道迎头，必须严格遵循国家监察局关于超前探放水“允许掘进距离与超前保护距离”要求：
- 每次超前物探必须探测迎头前方至少 150 米范围；
- 每次探放水钻探必须保持至少 30 米超前安全保护距离，即探测 150 米后，允许掘进安全距离严禁超过 120 米，严禁超掘、冒掘；
- 在遇到物探标定的低阻视电阻率异常区边缘时，允许掘进距离必须立即核减至 0，必须就地施工探水钻孔彻底排除隐患后方可下达复工通知单。
四、核心成套技术装备选型与现场突发地质异常应急处置五步法
隐蔽致灾治理需要皮实耐用的井下成套重型机械装备与严谨的排险作业预案。现场遇到探水孔突水超压或瓦斯异常涌出时，必须以秒级响应执行标准化应急排险动作。
现场突发含水构造透水或顶钻涌瓦斯应急处置五步法

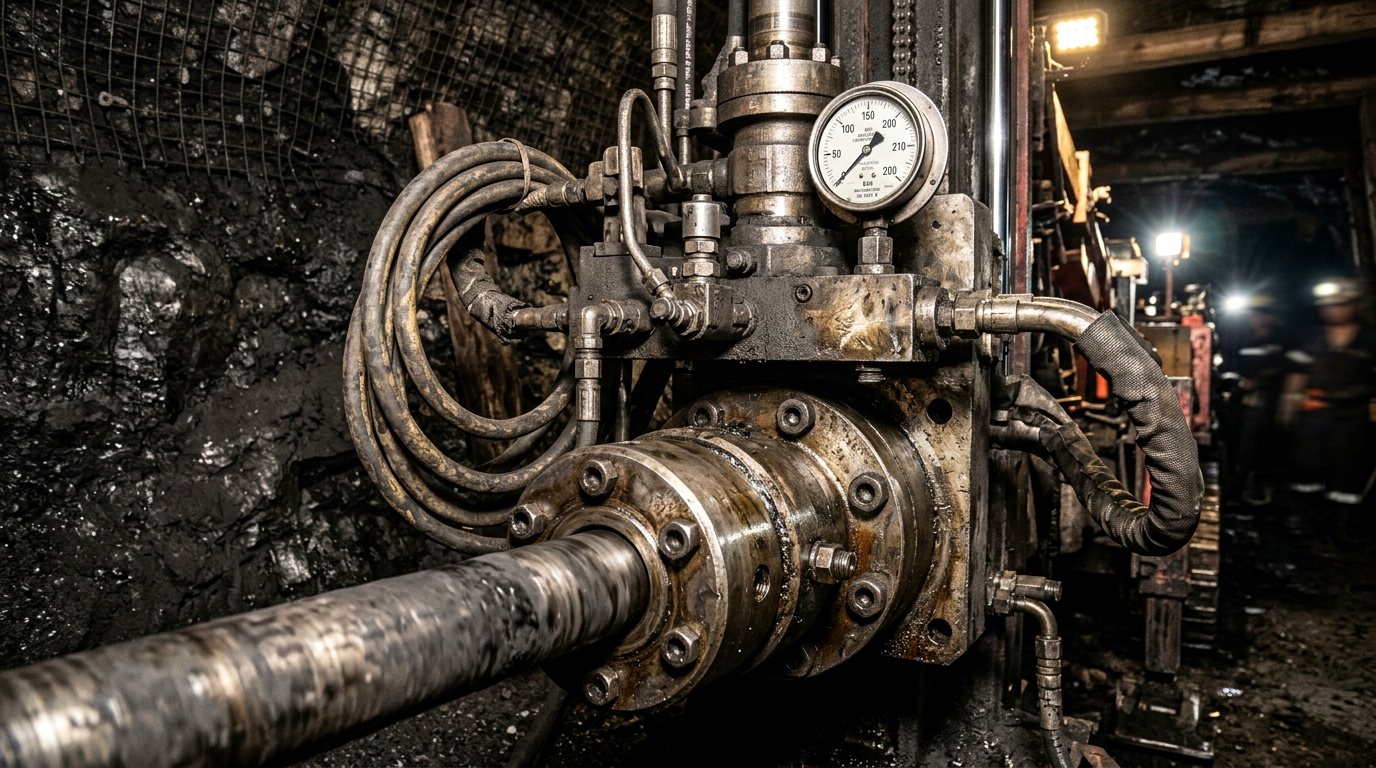

- 第一步：孔口高压防喷装置（水压突升至 >2.0MPa 或涌水涌瓦斯）秒级密封关断钻机司钻人员必须立即停止主机给进，在15秒内按下液压防喷箱快速关阀手柄，将孔口防喷闸阀或球阀关闭，将高压泥水切换至分流排泄管路，严防高压水流冲击冲毁钻机和冲散巷道顶板支护。
- 第二步：就地启动二级强排潜水泵与电磁泄水阀组副司钻与钻场机电工立即启动迎头备用两台
BQS-80/12M隔爆充水式潜水电泵，开启直径 150mm 的专用排水管线旁通阀，确保钻场每小时排水能力达到最大涌水量的 1.5 倍以上，严防水淹钻场造成电气设备短路。 - 第三步：撤离下风侧作业人员并联锁切断掘进迎头动力电源班组长通过井下急停广播系统向迎头掘进作业面及受水灾威胁的回风流区域下达紧急撤离指令；同时按下防爆磁力起动器分闸按钮，切断除潜水泵、瓦斯传感器与防爆通讯外的一切非本质安全型设备动力电源，严防电火花点燃伴生涌出瓦斯。
- 第四步：快速测定涌水水化学成分与放射性同位素快速判源地测现场跟班技术员立即使用便携式水质电导率分析仪、pH计测定出水样本，并用聚乙烯试样瓶取水样3组送井下化验站，根据电导率（区分地下奥陶纪灰岩水高矿化度与第四系地表水）、水温和水压，在10分钟内初判突水水源类型是老空水、顶板砂岩裂隙水还是底板承压岩溶水。
- 第五步：调集地面高压双液注浆泵组实施孔口止浆造浆封闭如判定为老空积水或强承压断层水，地质总工立即下令连接注浆管路，启动地面或采区注浆泵，注入添加了水玻璃速凝剂（双液比 $1:0.05$）的超细特种防渗水泥浆液，分段升压至孔口静水压力的 1.5~2.0 倍进行充填固结封堵，直至钻孔压力稳定且出水量降至 0。
五、实验室物相分析、钻孔岩心力学测试与监测曲线对账
地质勘查的科学性不能停留在直观经验，必须通过实验室多组分物相分析与高精度岩石力学测试，建立定量化物理力学参数数据库。
1. 突水水源水化学离子指纹库精准判别
通过实验室高精度离子色谱仪测定水中主要阴阳离子（$ ext{Na}^+, ext{K}^+, ext{Ca}^{2+}, ext{Mg}^{2+}, ext{SO}_4^{2-}, ext{Cl}^-, ext{HCO}_3^-$）的毫克当量百分比：
- 第四系地表潜水与松散沙层水：典型特征为重碳酸钙镁型水（$ ext{HCO}_3- ext{Ca}\cdot ext{Mg}$），矿化度较低（通常 $<0.8 ext{ g/L}$），水温接近常温地温（$12\sim 16^\circ ext{C}$）；
- 二叠系/石炭系砂岩裂隙水：富含硫酸根，表现为硫酸重碳酸钠钙型（$ ext{SO}_4\cdot ext{HCO}_3- ext{Na}\cdot ext{Ca}$），矿化度 $1.5\sim 3.0 ext{g/L}$；
- 奥陶系岩溶承压水（底板特大灾害源）：硬度极高，硫酸钙型（$ ext{SO}_4- ext{Ca}$），矿化度大于 $3.5 ext{g/L}$，具有高水压、高水温（通常大于 $26\sim 32^\circ ext{C}$）与大补给源特征；
- 老空积水：因长期处于密闭还原环境与黄铁矿发生生物化学作用，水质常呈酸性（$ ext{pH} = 3.5\sim 6.0$），极度富含亚铁离子（$ ext{Fe}^{2+}/ ext{Fe}^{3+}$）与大量有毒有害气体臭味，嗅到特殊铁锈恶臭或硫化氢气体是判别老空水的最直接证据。
2. 断层破碎带泥化物与充填裂隙力学强度演化

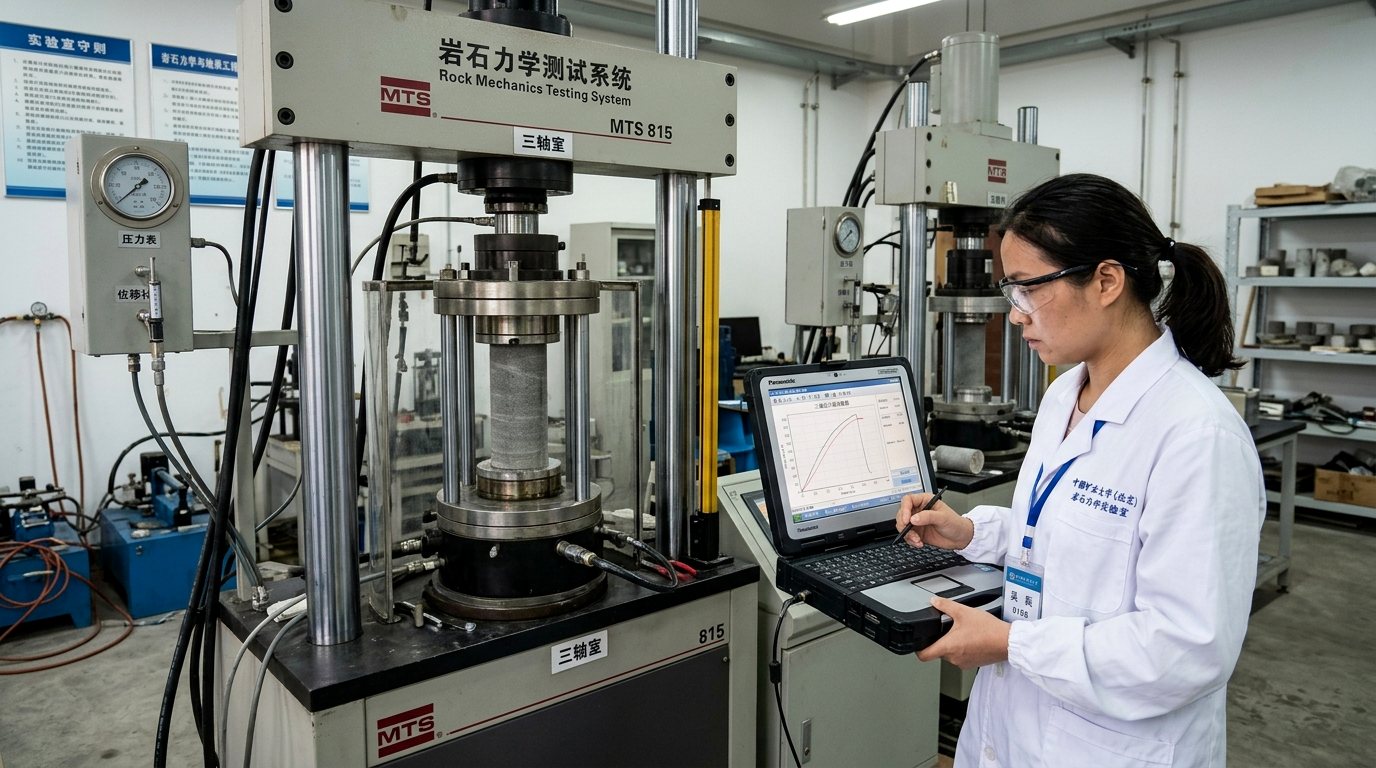

在三轴伺服刚性压力机上进行含水状态下断层泥与节理裂隙面的抗剪强度试验。实测数据表明，随着含水率从 $4\%$ 升高至 $18\%$，断层摩擦角 $ arphi$ 从 $32^\circ$ 急剧跌落至 $11^\circ$，黏聚力 $c$ 从 $2.8 ext{MPa}$ 劣化至 $0.3 ext{MPa}$ 以下。这一力学参数对账表被直接代入三维弹塑性有限元数值模型中，作为划定采掘扰动活化危险临界宽度的边界判定依据。
六、榆林北部千万吨级矿井隐蔽致灾全要素治理工程台账与经济账本
以陕西榆林北部神木矿区某年产 800 万吨高产高效矿井为例，该矿二盘区 2201 综采工作面走向长 3500 米，上方存在建井前 90 年代遗留的私采小窑采空盲区，且地表发育数条深切干涸冲沟，冲沟底下发育第四系富水砂砾层，水文地质条件定级为“极复杂”。
1. 隐蔽致灾因素全要素治理工程量清单对账表
| 隐蔽致灾治理分部工程 | 具体实施工艺与技术路径 | 完成工程实物工作量 | 排除重大隐患与地质异常数量 | 综合验收评定与技术成效 |
|---|---|---|---|---|
| 老空盲区地面物探与补勘 | 地面高密度电阻率法 + 地表广域电磁测深 | 测线布设 18 条，总长 $36.4 ext{km}$ | 查明边界不清隐蔽采空区 4 处 | 圈定老空富水积水异常区 $18.6 ext{万m}^2$ |
| 井下顺槽随掘长孔定向探放 | ZDY-12000LD 钻进顺层分支定向孔 |
施工大口径探水孔 28 组共 $18400 ext{m}$ | 探穿积水采空区 3 处、断层破碎带 2 条 | 单孔最大出水量 $86 ext{m}^3/ ext{h}$，累计疏放老水 $34 ext{万m}^3$ |
| 薄基岩水力割缝隔水层注浆 | 采空区边缘微孔劈裂注浆加固隔水岩柱 | 注浆钻孔 64 个，注入高抗压水泥浆 | 消除第四系松散砂层溃沙隐患 | 隔水层抗剪断强度提高 $180\%$，突水系数压至 $<0.03$ |
| 面内槽波地震反射精细解析 | 双顺槽反射/透射联合双源槽波勘探 | 采集有效接收点 192 个，透视面积 $0.85 ext{km}^2$ | 查明落差 $0.8\sim 2.2 ext{m}$ 隐伏小断层 7 条 | 工作面过断层自适应调高推溜移架无任何卡死停顿 |
| 动态一张图数字平台接入 | 全矿透明地质管理平台系统部署与联调 | 录入钻孔 412 个，三维地质网格量化反演 | 历史采空积水边界误差由 $45 ext{m}$ 缩小至 $\le 3 ext{m}$ | 获国家矿山安全监察局隐蔽致灾常态化示范标杆工程 |
2. 投资总账与安全经济效益对账（万分谨慎投入，产生数千万元净利）
- 治灾专项投入（CAPEX）：
- 购置
ZDY-12000LD定向钻机及随钻测量系统 1 套：420 万元； - 迎头随掘瞬变电磁与微震集成系统 1 套：260 万元；
- 探放水钻探人工与材料消耗（含护孔套管与注浆水玻璃）：约 280 万元；
- 三维地质数字孪生透明一张图软件开发与部署：160 万元；
- 总直接安全投入：约 1,120 万元。
- 安全与生产经营直接回报（OPEX减免与增产）：
- 规避突水淹井恶性事故损失：传统工法下该面预计发生突水停产检修至少 45 天，避免直接停产经济损失估算超 6,500 万元；
- 释放原本因“界限不清”而留设的保安防水煤柱：依据透明一张图精细圈定，采空积水边界外推缩小 40 米，多回收优质动力煤 28.6 万吨，按坑口保供价 620 元/吨计算，直接增加原煤销售收入 1.77 亿元；
- 节约探水盲孔工程量：定向多分支孔替代传统扇形密集密集短孔，少打无效钻孔进尺超过 2.2 万米，节约钻孔施工成本约 220 万元；
- 经济总账净收益：全盘核算，该项隐蔽致灾动态一张图与定向探验体系落地，不仅完全消除了触碰国家监察安全红线的停产隐患，更实际创造净经济收益超过 1.6 亿元。
七、矿井隐蔽致灾因素普查常见技术疑问（FAQ）
答： 地面地质勘探钻孔即使加密至 150 米孔距，对于平面直径仅有 20~40 米的小型隐伏陷落柱或垂直延伸的高角度隐伏断层，其穿透拦截概率在数学几何上仍然不足 15%。此外，地质构造是静态的，而采动是动态的——很多早期完全胶结、不导水的小断层，在综采面强大超前支承压力（通常为原岩应力的 2.5~3.5 倍）反复碾压与卸荷作用下，会发生二次劈裂与离层张开，将上部原本稳定的隔水层瞬间刺穿。因此，不依靠“随掘随采物探 + 微震空间破裂定位”开展实时动态监测，仅靠纸质地质报告静态推断，必然会出现漏判。
答： 解决强金属噪波干扰的关键在于“硬件滤波屏蔽 + 晚期道有效信号提取 + 背景场差分剥离”三大举措：首先，探头线圈采用矿用无感屏蔽外壳，尽量远离掘进机截割头强电机金属源，固定在悬臂后方 3~5 米处；其次，在瞬变电磁早期道（0~50μs）金属构件感应电流主导阶段弃用数据，专门提取 80μs 之后的深部岩层晚期道衰减信号；最后，在开工前采集空巷道金属网纯干扰背景场矩阵，利用智能反演算法将金属结构固有的高频感应信号从总场中进行精准数值相消剥离，使前方含水体低阻异常识别准确度恢复至 90% 以上。
答： 必须在钻孔开孔阶段严格执行“下设长孔口管 + 压力水泥注浆固管 + 安装防喷控制箱”三步法：孔口管长度必须至少大于 15~20 米（穿过巷道松动圈坚固基岩段），采用高标号水泥固管后必须进行耐压试验，试验压力不低于预计水压的 1.5 倍且稳压 30 分钟不降；钻进钻杆前端配备逆止阀，孔口加装旋转密封防喷箱并引出两路防爆分流泄水管路直通临时水仓；钻场顶部架设多点高精度一氧化碳与硫化氢固定式红外传感器联动风幕风机，一旦见水见气，水气混合流沿密封管道导入排水沟，确保作业人员在绝对安全环境中有序操作。
八、地测总工与防治水科长现场决策行动清单
📋 地质底图合规性与边界复核清单
- 严格核对本矿开采境界与周边相邻矿井实测开采图纸，凡邻矿采空区图纸未盖章确认者，一律列为“边界不详老空盲区”划定至少 60 米禁采隔离带。
- 全面对照《矿山隐蔽致灾因素普查规范 第2部分：煤矿》（GB 48147.2-2026），对矿井水文、火区、瓦斯、冲击地压、采空区等五大类隐蔽致灾报告进行逐项合规自查与总工书面签字复核。
📊 井下超前探放物钻协同实施清单
- 严格实行“物探先行、钻探验证”联合作业票制度，物探报告圈定异常点后，探水设计钻孔数量不得少于 3 个，且钻孔终孔位置必须在三维空间上完全包络异常体边界。
- 检查并确保千米定向探水钻机必须随钻配备倾角、方位角实时遥测短节，每个回次（每钻进 6 米）记录一次实测空间坐标，严禁未测斜盲打。
💬 应急排险与闭环销号会审清单
- 钻场必须常备两台完好备用的隔爆强排水泵，且电源必须分别取自采区不同母线段的双回路防爆开关，排水扬程必须确保直排采区主水仓。
- 凡钻孔见水、见高浓度瓦斯或涌水超过设计预测值时，一律立即停工并就地执行应急关断封孔程序，由总工程师召开现场专题会审，完成化验定源、注浆封堵并出具正式销号结论后，方可签署恢复掘进指令。
