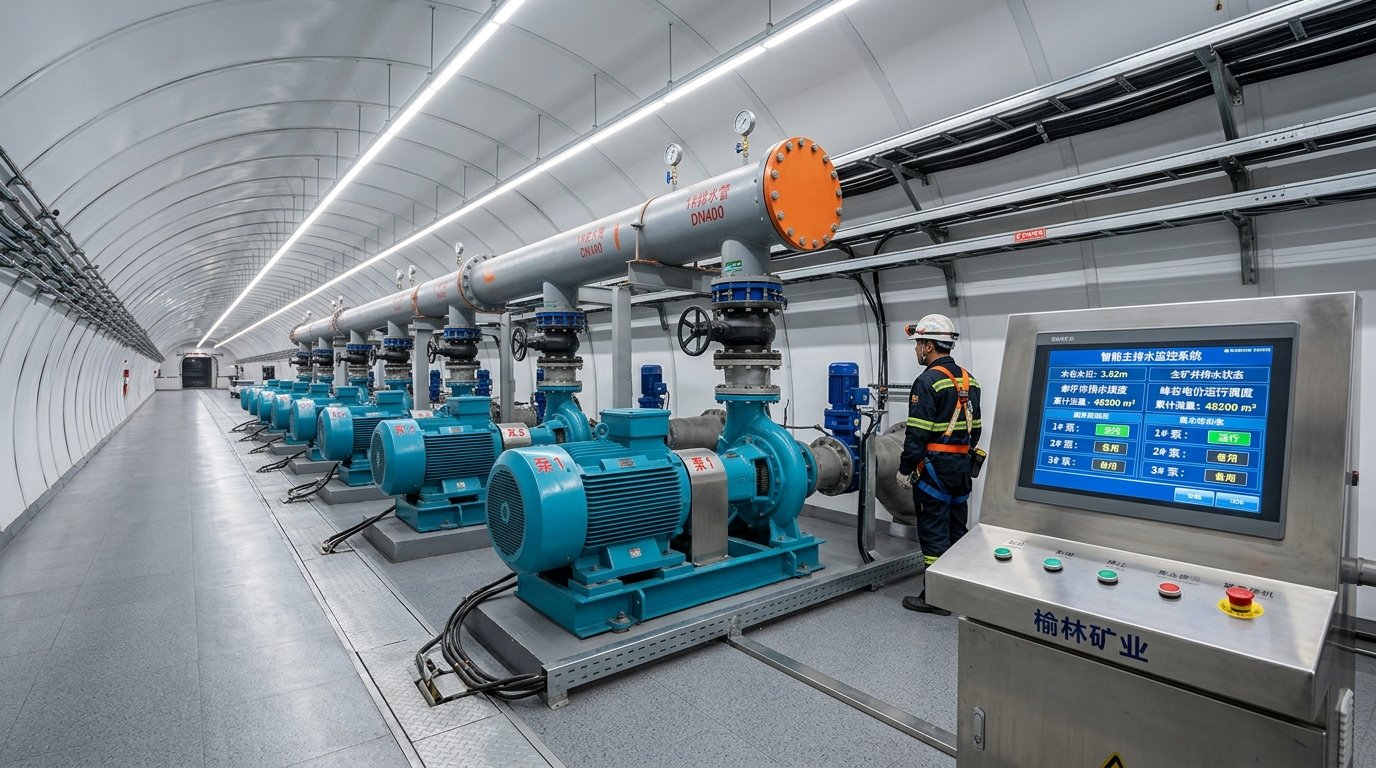

煤矿主排水系统智能调峰填谷与水泵水锤气蚀监测无人值守实操指南

一句话回答： 针对煤矿井下主排水泵房长年依赖人工就地倒泵、大功率高压水泵常态化遭遇破坏性停泵水锤冲击与叶轮高速气蚀剥蚀，以及高昂尖峰电价导致吨煤排水电费居高不下的沉重包袱，煤炭企业必须打破“见水就抽、满水报警、坏泵抢修”的粗放模式。机电技术团队应当以“主副水仓库容实时激光/超声波精确感测+峰平谷阶梯电价自适应调度算法”为核心节能引擎，全面配套“电液联动微阻缓闭蝶阀+多级重锤防逆流水锤消除系统”，并在水泵轴承与吸水段嵌入“高频声发射与振动包络谱气蚀早期在线监测”，打造具备全自主决策、故障预测预警与地面一键全要素智能控制的现代无人值守标杆泵房。

一、千米深井“吞吐咽喉”的现实困局：电费重负、水锤爆管与气蚀顽疾

在煤矿井下复杂的各大生产辅助系统中，主排水系统被称为全矿井的安全生命线与电费“吞金巨兽”。特别是在水文地质条件复杂、涌水量巨大的华北型奥灰水或陕蒙富水区矿井中，每天排入主副水仓的地下水数以万立方米计。数台甚至十几台数百千瓦至数千千瓦的高压多级离心水泵日夜轮番运转，将矿井水强力推升数百米扬程排至地表。

1.1 井下主排水系统的三大致命工程隐患

机电队与排水车间一线技术人员在日常值守中，常年被三大恶劣工况困扰：

1. 尖峰电价时期盲目开泵造成电费失控：部分老旧矿井由于水仓库容测不准、水泵缺乏集中联控，井下泵工往往看到水仓水位稍微上涨就习惯性启动大泵。一旦在电价最高昂的白天尖峰时段（每度电1.2元至1.5元）强行排水，而在深夜谷段低价期（每度电仅0.3元左右）反而停泵空闲，导致单月排水电费虚增数十万元，严重吞噬吨煤利润；
2. 突发断电停泵引发毁灭性水锤冲击：数百米垂直管路中积聚着数百吨乃至上千吨高速流动的水柱。一旦井下发生电网闪络、继电保护跳闸等突发停电事故，重力作用下巨大的倒流水柱瞬间倒灌砸向止回阀，产生高达正常运行工作压力3倍至5倍的瞬态水锤压力波。水锤压力波像高速列车骤停时车厢间的剧烈追尾挤压，直接导致高压钢管撕裂爆管、法兰螺栓崩断甚至淹没整个机房硐室；
3. 高速气蚀与流道空化引发离心泵叶轮报废：长距离强力抽水过程中，一旦吸水高度过大、底阀滤网堵塞或吸水管阻力增加，吸水管内局部绝对压力低于水流饱和蒸汽压，水流瞬间汽化形成密集的高速气泡。这些微气泡随水流进入叶轮高压区时发生强烈爆炸式崩塌，产生的微射流犹如成千上万枚微型穿甲炸弹持续轰击叶轮金属表面，几个月内便把铸铁或不锈钢叶轮啃噬成千疮百孔的蜂窝海绵状，水泵扬程与流量断崖式暴跌。

老机电队长常提醒徒弟：“水泵最怕两件事：一是闭眼乱开泵让电表飞转，二是停泵那一瞬间管子里发出的‘轰隆’一声闷响。管子只要爆过一次，几千吨泥水倒灌进硐室，连电机带配电柜全得泡汤。”

1.2 从“有人看守”到“全维自主感知无人值守”的技术跨越

过去矿井推行的所谓“自动化排水”，很多只是把就地启动柜的旋钮改成了PLC上位机点击，现场依然需要三班倒的专职泵工蹲守机房闻气味、摸轴温、查管压，遇到突发水锤或气蚀根本来不及人工处置。

现代化无人值守改造绝不是简单的“撤人”，而是依靠智能感知、边缘计算与安全闭锁，构建一套能在毫秒级响应水锤、在分钟级调控电价库容、在小时级评估水泵气蚀健康的无人值守闭环体系。

二、智能避峰填谷优化调度：库容、水势与电价三维协同算账

煤矿排水节能的核心逻辑在于“时空置换”：利用主副水仓天然的蓄水缓冲库容，把高电价时段涌入的水先“存”在仓里，等到低电价的深夜谷段开足马力集中“推”出地表。

2.1 传统水仓管理的“盲人摸象”短板

很多矿井虽然建设了内仓与外仓，但在实际运行中无法做到科学的调峰调度，根源在于三大盲区：

• 有效调节库容测量失准：水仓底部常年沉淀厚达数十厘米的煤泥和细砂，原本设计的5000立方米有效水仓，实际淤积死库容超过30%，导致调度算法基于虚假库容计算，在雨季造成漫仓溢流风险；
• 井下涌水量缺乏动态预测模型：仅仅依据当前瞬时水位高度做决策，忽视了采掘工作面割煤淋水与断层破碎带突水的周期性涨落，无法提前预判未来4至8小时的来水趋势；
• 分时电价区间与水泵工况严重脱节：人工倒泵反应迟钝，经常发生谷段电价已结束、泵工才刚刚启动第二台泵的低效操作。

2.2 峰谷分时电价自适应排水调度数学规划算法

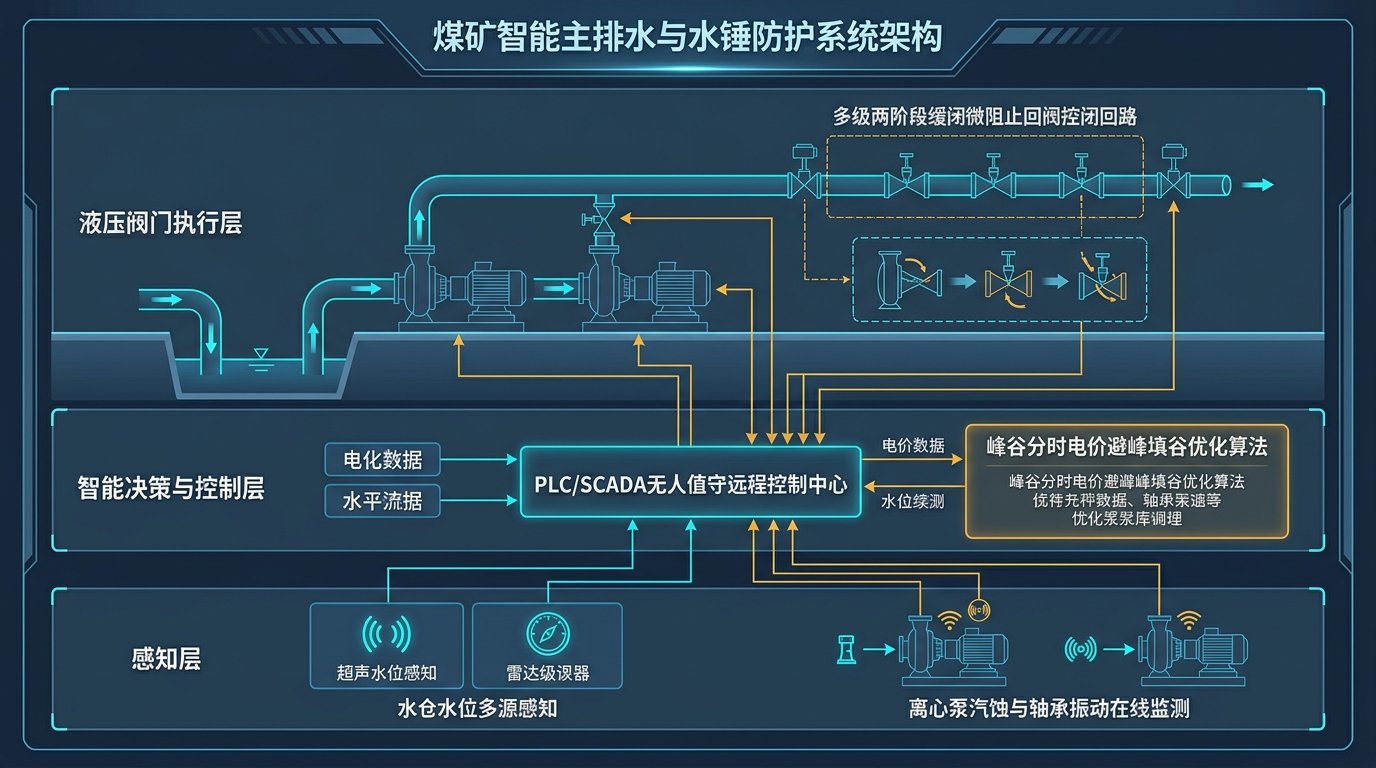

智能主排水控制系统通过地面调度中心SCADA平台，内置基于动态规划的“多目标经济调度模型”：

1. 水仓有效库容三维毫米级动态感测：在主副水仓两端分别布置防爆双频超声波液位计与投入式静压液位变送器，相互校核冗余。同时，加装仓底超声波煤泥厚度探测仪，实时扣除沉淀煤泥体积，输出真实的“可用净库容”；
2. 来水流量自适应时间序列卡尔曼滤波预测：系统每隔10分钟采集一次水仓液位上升斜率与排水管流量计差值，动态计算出当前矿井真实涌水速率，并结合当班采掘开工计划预测后续时段的涌水峰值；
3. 电价时段区间刚性边界约束策略：

• 深谷/谷段（通常为夜间23:00至次日07:00，电价约0.32元/度）：水仓水位只要高于安全起泵下限，控制系统强制启动全部运行泵组（如3台泵同时开满），实施满负荷强力强排，将主副水仓水位强行压降至死水位边缘，为白天腾出最大蓄水空间；
• 平段（通常为上午07:00至10:00、下午14:00至18:00，电价约0.75元/度）：根据来水实时速率动态调整开泵台数，维持水仓水位在安全适中区间浮动，避免提前漫顶；
• 尖峰/峰段（通常为上午10:00至14:00、晚上18:00至22:00，电价约1.35元/度）：在确保不超过水仓最高安全警戒红线的前提下，系统坚决停运常规排水泵，进入“零功耗蓄水保压”模式。仅当遭遇极端突水、水位突破警戒上限时，才无条件强制越权启动应急大泵。

三、微阻缓闭与多级联锁：彻底消解停泵破坏性水锤冲击

如果说避峰填谷是为矿山“省钱”，那么水锤防护则是保住矿山主排水系统的“身家性命”。

3.1 停泵正反向水锤的破坏力机理

当离心泵由于事故跳闸瞬间停机时，管内水流由于惯性继续向前奔涌，在水泵出口附近形成极低的负压腔；紧接着，前进受阻的水体在数百米落差重力压制下以超千米每秒的声速向水泵倒灌逆流，遭遇猛烈关闭的逆止阀时产生强烈撞击：

• 瞬态正水锤峰值超压：反向水柱猛烈撞击阀板，管道内部瞬时压力在几十毫秒内升至原额定压力的300%以上，引发管壁塑性变形鼓包、法兰垫片撕裂甚至铸钢阀体破裂；
• 负压断流弥合水锤：更危险的是管路局部因负压产生水柱分离，分离断面的两侧水柱再次高速碰撞弥合时，诱发的二次冲击波极易压瘪薄壁管道并损坏逆止阀轴销。

3.2 电液联动多级微阻缓闭蝶阀控制工艺

彻底消解水锤，必须打破传统普通弹簧止回阀“一刀切骤关”的硬碰撞，采用电液联动两阶段微阻缓闭智能止回控制阀：

[停泵电信号触发 / 突发失电跳闸]
        │
        ├── 阶段一：快速关闭前 70%~80% 行程 (耗时 1.5~2.5 秒)
        │     └── 目的：抢在倒流水速达到峰值前回缩大部分通流截面，截断大部分反向水柱
        │
        └── 阶段二：液压阻尼节流孔精确微调缓闭剩余 20%~30% 行程 (耗时 8~15 秒)
              └── 目的：让残留倒流水在阀口间隙形成微量可控反冲溢流，平缓泄放水柱惯性动能

该系统实行油压蓄能器保障逻辑：即便井下遭遇全断面停电，蓄能器内的压缩氮气仍能提供充足的液压动力驱动油缸平稳执行两阶段缓闭动作，将管道水锤压力波动幅值严格限制在额定工作压力的1.15倍以内。

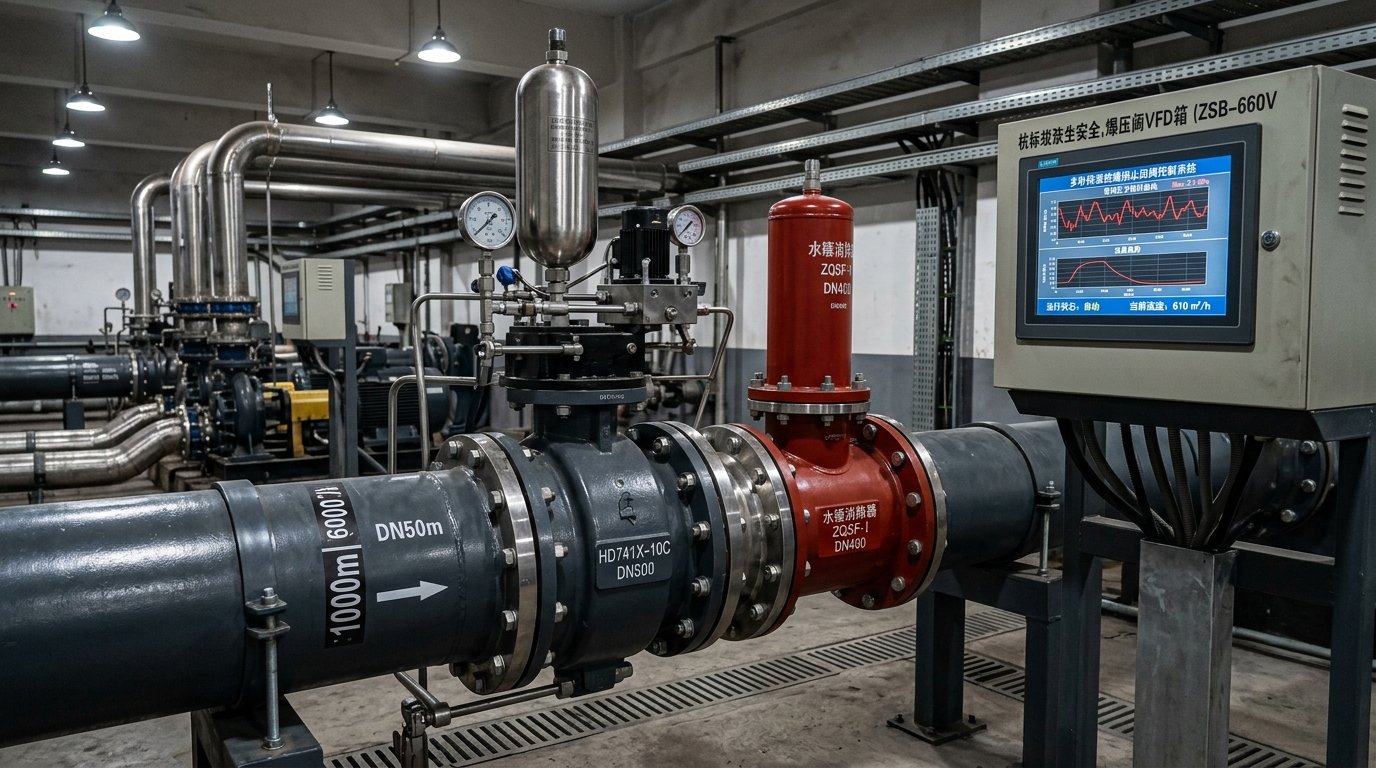

3.3 复合式管路防水锤泄放安全阀组配置

除了阀门自身的两阶段缓闭，高扬程垂直主立管根部还必须配置双重冗余泄压安全保障装置：

1. 多吸管隔膜式水锤消除器：在主排水泵出水弯头后侧并联高压蓄能隔膜式吸震器，内部充填氮气充当“水动力气囊弹簧”，瞬间吸收超压水柱脉冲；
2. 微秒级液控快速开启安全泄压阀：当传感器检测到管壁瞬时超压超过设计阈值（如额定压力1.2倍）时，安全阀在30毫秒内自动弹开直通泄水支管将过载水流排入水仓，压力回落后平缓复位，形成万无一失的双保险。

四、离心泵气蚀与轴承温振早期智能在线监测

水泵气蚀是排水系统中最隐蔽的“内伤”。气蚀初起时，水泵外壳温度和宏观电流几乎毫无异常，但叶轮内部金属已被微气泡轰击剥离。

4.1 离心泵气蚀恶化的三阶段物理演变

机电技术人员必须认清气蚀劣化的全生命周期过程：

• 初生阶段（Incipient Stage）：叶片吸力面局部出现微小汽化空泡，气泡破裂释放出高达数百兆帕的微观高压冲击波，激发出超声频段（20千赫兹至100千赫兹）的微弱声发射信号；
• 充分发展阶段（Developed Stage）：气泡群密集聚集阻碍正常流道，水泵开始发出类似炒豆子或砂石在壳内撞击的轻微噼啪杂音，叶片表面金属晶界被破坏并产生点状蜂窝凹坑，水泵扬程出现微幅下降；
• 严重空化断流阶段（Severe Cavitation）：气泡占据整个流道喉部，叶轮发生严重流体动力学失稳，整个泵组发生剧烈低频机械振动，流量断崖式暴跌，轴承因轴向脉动推力剧增而急剧过热抱死。

4.2 基于声发射（AE）与高频包络谱的气蚀无损在线监测

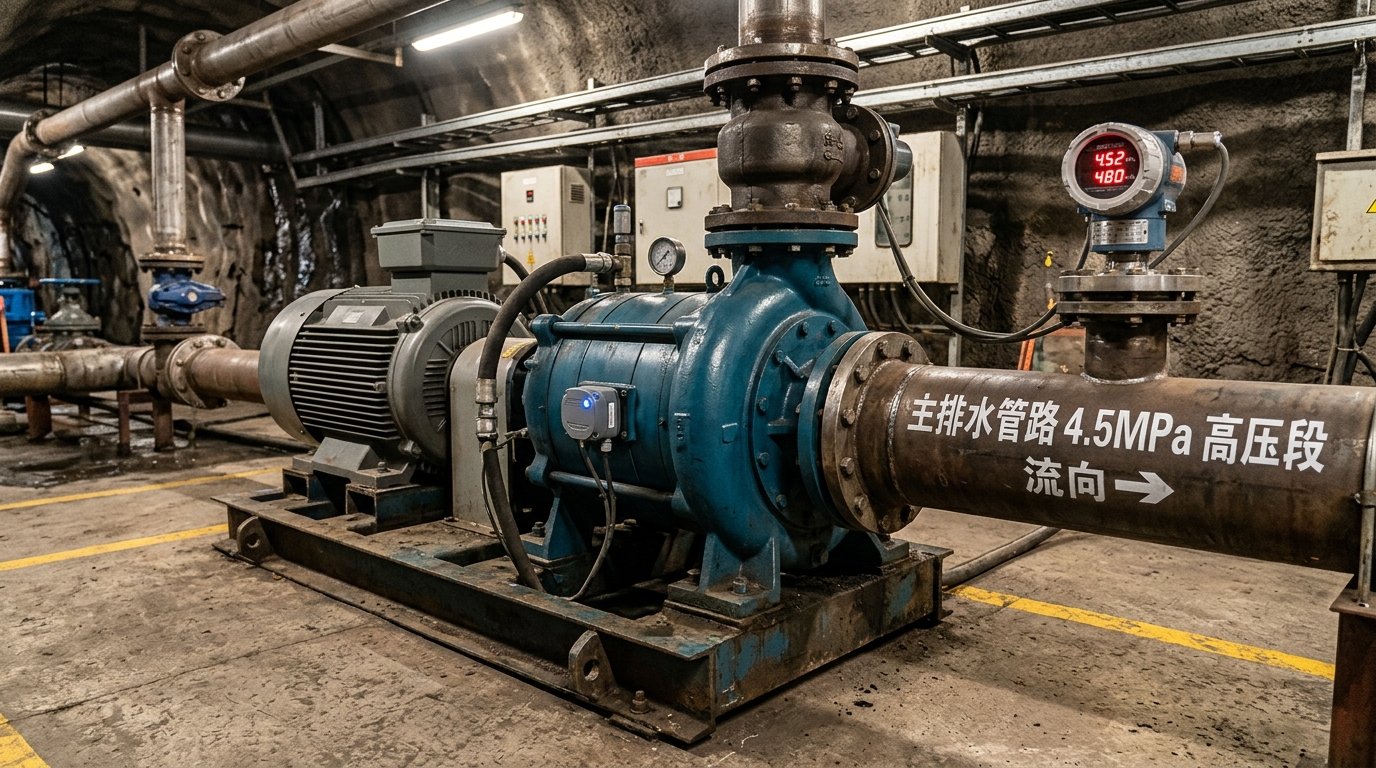

传统振动传感器采样频率通常在10千赫兹以内，根本无法在早期捕捉到气蚀空泡破裂的超高频应力波。现代主排水PHM监测系统在多级离心泵吸水段泵壳与第一级叶轮正上方，加装矿用本安型宽频高频声发射（AE）智能传感器（采样率高达500千赫兹）：

1. 高频声发射能量计数分析：当声发射信号在30千赫兹至80千赫兹频段内的冲击能量累计速率出现突变，系统判定叶轮内部已形成微气泡空化破裂，提前两至三个月发出气蚀早期劣化预警；
2. 振动加速度包络解调（Envelope Demodulation）：过滤掉低频旋转与流体宽频湍流背景噪声，提取轴承内圈、外圈及滚动体的特征故障频率，准确区分是轴承疲劳剥落还是流道气蚀激荡；
3. 闭环自愈调控动作：一旦监测到水泵进入气蚀异常工况，控制系统立刻联动排查：

• 自动检测并提示清理吸水侧底阀滤网堵塞泥沙；
• 适度下调水泵输出变频转速，或自动切换至水位更高的备用水仓进水支路，增加水泵有效吸上汽蚀余量（NPSHa），彻底消除气蚀物理诱因。

五、全自动抽真空充水与无人值守全要素安全联锁

实现主排水泵房真正的“无人值守”，必须攻克起泵前全自动引水充水、阀门全生命周期联控与水仓煤泥自动疏通三大工艺卡点。

5.1 全自动无底阀引水充水系统

传统水泵依靠井底逆止底阀蓄水，底阀浸泡在水仓泥浆中，经常由于杂物垫死导致漏水无法起泵，或者底阀阻力过大加剧气蚀。现代无人值守泵房全面普及无底阀水环式真空泵自动引水系统：

• 取消水仓内的笨重铸钢底阀，吸水管口改为喇叭口扩流罩，降低水流阻力；
• 每台主泵顶部加装电磁高液位水流信号传感器与真空压力变送器；
• 启泵指令下发后，控制系统首先自动启动水环式防爆真空泵，打开抽真空管路电磁气阀，将泵腔与吸水管内的空气快速抽净；
• 当真空度达到负70千帕以上且泵顶溢水探头检测到连续水流信号时，判定水泵充水饱和完毕，毫秒级联锁接通主电机高压真空断路器，平稳起泵。

5.2 主排水无人值守五步全闭环起停控制时序

机电自动化系统按照严密的机械与水动力逻辑执行起停动作，杜绝人为误操作：

[启泵时序]
  1. 巡检自检：确认主水仓水位、电机绝缘电阻、出水电动蝶阀处于全闭状态；
  2. 抽真空引水：启动水环真空泵，抽吸至负压探头与水满探头闭合；
  3. 主机闭合：高压真空断路器合闸，多级离心泵空载提速至额定转速；
  4. 缓开蝶阀：检测到出水压力表升至关死扬程时，液压蝶阀按预设曲线平稳开启；
  5. 工况核定：确认母管流量与电机运行电流进入经济区间，转入自动巡航监控。

[正常停泵时序]
  1. 调峰停泵指令触发；
  2. 液控微阻蝶阀率先开始关闭，在关闭至 80% 开度瞬间；
  3. 主电机高压真空断路器跳闸失电切断动力；
  4. 液控蝶阀以阻尼节流方式缓慢平稳完全关闭，消除倒流水锤；
  5. 自动复位待机，记录运行小时数并轮换泵组。

六、国家智能化示范煤矿主排水无人值守建设验收规范对标

国家矿山安全监察局与能源局印发的《煤矿智能化建设评定管理办法》中，对主排水系统有着极严苛的刚性验收条款。矿企必须严格对照国家标准进行工程对标：

6.1 智能化主排水系统建设验收核心考核点

七、典型矿区工程落地案例剖析与经济效益精算对账

7.1 项目工程地质与系统初始概况

陕北榆林某年产800万吨大型现代化矿井，主采煤层埋深420米，矿井正常涌水量为680立方米/小时，暴雨季节最大涌水量突破1150立方米/小时。

井下主排水泵房原有设备配置如下：

• 离心水泵选型：配备5台MD450-60×8型矿用耐磨卧式多级离心泵（单台额定流量450立方米/小时，扬程480米，配用1000千瓦高压异步电机）；
• 原运行模式：采用人工三班倒值守（每班2名泵工，全天6人轮班），操作员凭水仓浮标刻度人工判断起停；
• 历史运行痛点：

1. 经常在电价最高昂的上午峰段（10:00~14:00）开泵排水，年平均工业电费单价高达0.84元/度；
2. 曾发生一次突发高压断电事故，因普通弹簧止回阀闭锁剧烈冲击，导致垂直主立管管卡撕裂崩脱，法兰爆开喷水，全矿井停产抢修16小时；
3. 水泵叶轮每运行9个月便因气蚀磨损导致排水流量衰减超过20%，频繁更换叶轮与中段耐磨环，年维保费用居高不下。

7.2 智能化无人值守改造工程方案实施

矿总工程师团队联合专业技术单位，利用35天时间完成了主排水泵房全维度提档升级改造：

1. 控制核心升级：换装抗恶劣工况冗余PLC主控站，光纤接入地面工业以太环网，在地面调度大屏实现三维数字孪生可视化集控；
2. 两阶段缓闭液动蝶阀改造：拆除原老旧逆止阀，全线更换为电液蓄能两阶段微阻缓闭蝶阀，配套高压隔膜水锤吸收装置；
3. 高精度超声库容与水流监测：水仓安装三维超声泥位与液位复合传感器，部署时间序列涌水预测模型与分时电价最优控制算法；
4. 全自动无底阀引水系统：加装两套水环真空泵自动引水装置，实现全自动启充并网；
5. 轴承温振与气蚀在线监测系统：每台水泵部署4处温振一体探头与1处高频气蚀声发射探头，接入机电设备PHM健康管理平台。

7.3 改造前后全景工程与经济技术指标实测对比

系统投入平稳运行满一整年（累计排送矿井水595万立方米）后，矿机电动力科与财务科核算的实测经济账本如下：

投资收益综合测算：该主排水无人值守与水锤防范改造项目总计投资215万元。仅节约的人工工资（72万元/年）与节约的巨额避峰电费（344.7万元/年），两项硬核直接财务增益合计高达416.7万元/年，项目整体投资回收周期仅为6.2个月，并在当年以高分通过了国家级智能化示范矿井的现场专项达标验收。

八、主排水无人值守常态化运维自查清单（Checklist）

无人值守并不代表无维护。机电维护班组必须严格落实“巡视代替蹲守、预防代替抢修”的标准化巡检台账：

• 每日远程巡检·水仓泥位与超声波液位校核——在集控系统比对双液位传感器数据一致性，核对水仓煤泥沉积厚度，当淤泥超过设计警戒线三分之一时，自动启动水仓清淤排浆泵；
• 每日远程巡检·轴承振动频谱与气蚀预警排查——调取各台主力运行水泵的高频声发射能量读数与轴承有效振动值，确认振动烈度持续稳定在小于2.8毫米/秒的优良状态；
• 每周现场点检·电液两阶段缓闭蝶阀油压核定——检查液压蓄能器充氮压力表（维持在10兆帕至12兆帕），手动测试两阶段快关与慢关时间阻尼调节阀是否灵活无卡阻；
• 每周现场点检·真空引水系统与管路气密性——检查水环真空泵轴封注水与分离器液位，测试泵顶高负压探头反应灵敏度，确认抽真空时间控制在45秒以内；
• 每月全真推演·地面紧急一键强排联动测试——在地面调度控制台进行模拟突水工况越权控制推演，验证全系统在断网或通信降级工况下的就地自主安全启停逻辑；
• 每季维护标定·分时电价时序更新与电表通信校验——根据当地供电局发布的最新峰平谷分时电价区间文件，及时更新优化调度模型的阶梯电价时段参数。

九、常见问题答疑（FAQ）

十、行动指引与专家支持清单

煤矿主排水泵房无人值守与智能避峰填谷改造，是一项兼具重大安全保底职责与显著财务节能效益的综合性机电提质工程。

• 阶段一：现场水文与泵房机电现状系统体检——梳理水仓实际有效库容、清淤周期、现役水泵管路阻力损失与峰谷电费账单明细，确定智能改造投入产出可行性方案；
• 阶段二：水锤防范与电液两阶段慢闭阀门定制选型——依据矿井静扬程与动水压差，精确计算水锤极限压力波，完成高可靠慢闭蝶阀与防水锤消除器配套设计；
• 阶段三：无人值守PLC分站与PHM传感器井下部署——安装真空自动充水系统、温振与气蚀一体化声发射探头，调试水仓三维库容探测仪与地面集控中心平台；
• 阶段四：避峰填谷策略试运行与智能化矿井达标验收——开展为期30天的峰谷电价自适应调度试运行与全真紧急突水工况推演，编制符合国家能源局与矿山安监局标准的验收卷宗。
