摘要与核心技术全景

在国家“双碳”（碳达峰、碳中和）战略深入推进与新型能源体系加速构建的大背景下，传统煤矿企业正由单一的化石能源开采主体向“风光水热储”多能协同的现代化清洁综合能源枢纽快速转型。煤矿工业园区具有极为独特且规模庞大的复合能源资源赋存：

  1. 地表空间广阔：矿区拥有广袤的工业广场建筑屋顶、大型储煤棚顶、排土场、已闭坑露天采坑及采煤沉陷区，具备建设数十至上百兆瓦级分布式光伏电站的优良场地条件；
  2. 极高密度的低品位地热与余热潜能：煤矿排风立井常年排出温度在 $16 \sim 24^\circ\text{C}$ 的恒温饱和湿空气（矿井回风），且井下日均涌出数千至数万吨水温在 $18 \sim 32^\circ\text{C}$ 的深层矿井水，蕴藏着极其巨大的稳定低温热能；
  3. 巨大的地下空间储能载体：闭坑矿井或采区深部留存的地下采空区、废弃立井与主副暗斜井，具有数百米落差与数百万立方米的密闭水容积，是建设“地下抽水蓄能电站”或大容量重力储能的天然优势地貌。

然而，传统煤矿能源供应系统普遍存在多能割裂、各自为战的突出痛点：冬季依赖燃煤/燃气锅炉或高能耗电锅炉进行井筒进风加热保温与建筑采暖，夏季依赖传统高能耗螺杆机组制冷，矿井回风与矿井水余热白白排入大气造成严重热污染；同时，光伏发电的强烈间歇性与矿区 24 小时连续高负荷用电需求存在极其尖锐的时空错配矛盾。

中矿天智矿区综合能源与零碳矿山规划设计工程院，通过跨学科攻关，建立了“全工况矿井余热高效捕集换热—冷热电负荷时空动态耦合解算—采空区空间抽水储能与电化学储能协同构网—基于数字孪生平台的自适应微网能量管理系统（EMS）”全栈零碳解决方案。本文系统阐释矿区多能互补系统拓扑架构，给出余热换热器防结垢防腐蚀力学设计准则，推导多能协同优化调度目标函数，并结合内蒙古鄂尔多斯某特大型现代化煤矿实证，为我国绿色矿山零碳供能转型提供完整落地范式。

一、 煤矿园区冷热电多能互补微网架构与多能梯级耦合拓扑

1.1 多能互补零碳供能系统物理架构

中矿天智规划设计的煤矿零碳微网系统主要由四大子系统深度耦合构成：

  1. 清洁发电侧（绿色电力供给网）：
  • 工业广场厂房及联建楼屋面柔性光伏组件系统；
  • 巨型圆顶封闭储煤仓钢网架 BIPV（光伏建筑一体化）系统；

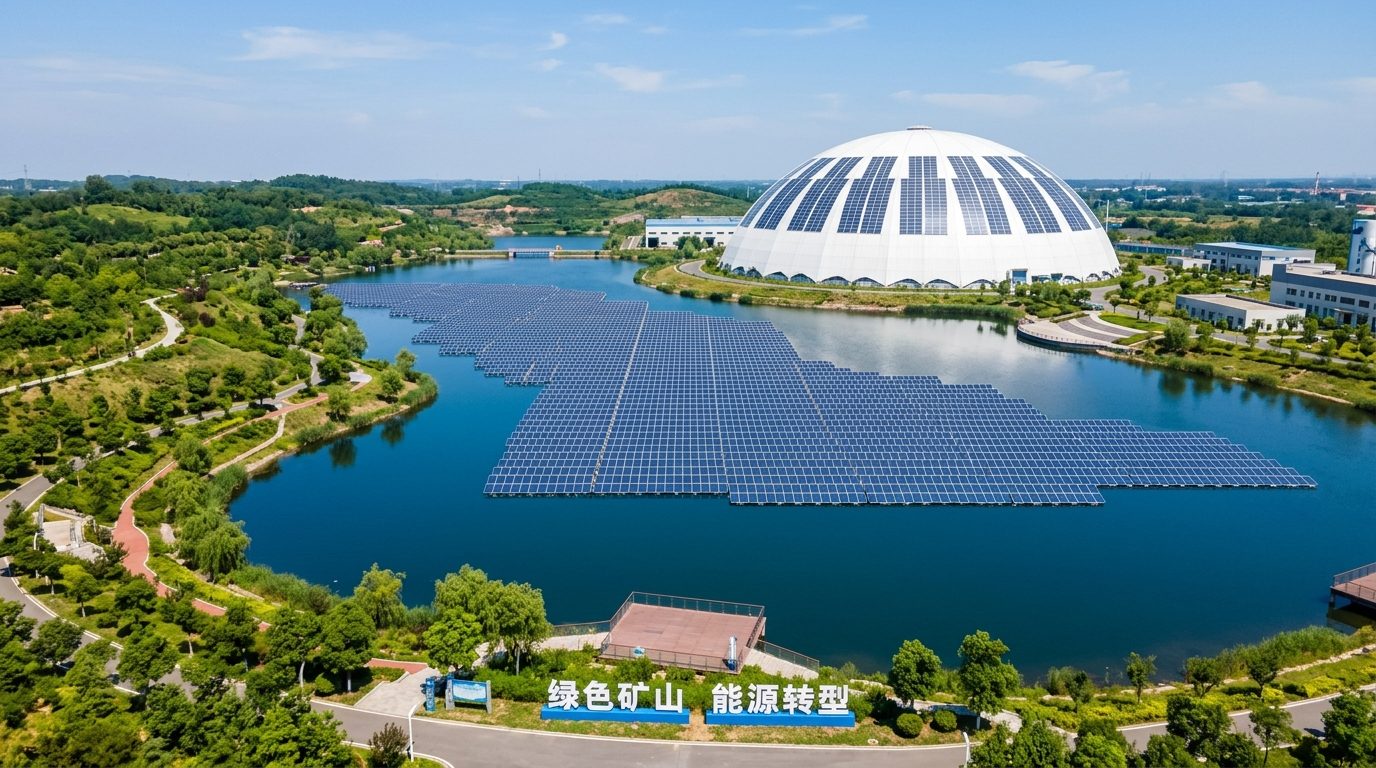

  • 采煤沉陷区水面浮体光伏或平原地面柔性支架集中式光伏阵列；
  1. 余热提取侧（低品位地热与工艺余热梯级利用系统）：
  • 回风立井多级喷淋-蒸发式余热捕集机组：直接捕集井筒排出的高湿饱和空气显热与潜热；
  • 矿井水超深超大温差水源热泵机组：利用经过澄清净化后的井下涌水作为低位热源，热泵制热系数 $\text{COP}_h \ge 4.5 \sim 5.2$；
  • 空压机余热回收系统：回收矿井主通风机房及空压机站油气高温余热（$75 \sim 85^\circ\text{C}$），直供高品质生活热水；
  1. 柔性储能侧（多时空尺度调峰调频缓冲系统）：
  • 采空区地下抽水蓄能系统（PHES）：利用废弃采空区储水空间为下水库、地表塌陷积水区或生态水池为上水库，利用低谷电与光伏弃电抽水蓄能；
  • 集中式磷酸铁锂/全钒液流电池储能电站：执行秒级毫秒级电网调频、平抑光伏冲击波动并保障一级负荷（副井提升机、主排水泵、主通风机）不间断运行；
  1. 终端负荷侧（冷热电综合消纳末端）：
  • 副井及主井井筒进风冬季防冻加热风幕（要求进风温度恒定保持在 $+2 \sim +4^\circ\text{C}$）；
  • 矿区办公联建楼、职工宿舍区冬季供暖（供暖水温 $45/40^\circ\text{C}$）与夏季辐射供冷（供冷水温 $7/12^\circ\text{C}$）；
  • 职工大型联合洗浴中心 24 小时恒温 $42^\circ\text{C}$ 淋浴热水供应。
煤矿工业园区分布式光伏-矿井回风余热-地下抽水蓄能多能互补零碳供能系统能量流动拓扑图
图2：煤矿工业园区源-网-荷-储多能梯级协同拓扑结构、冷热电多载能流交互转化与数字微电网调度架构

1.2 矿井排风湿空气余热热湿交换传热传质动力学方程

煤矿回风立井排出的风流为典型的高湿甚至过饱和湿空气（相对湿度 $\phi_a \approx 95\% \sim 100\%$）。在余热换热器中，湿空气释放的热量包括干空气降温显热 $Q_{sens}$ 与水蒸气凝结潜热 $Q_{lat}$。

对于气-水直接接触式喷淋逆流换热塔，根据 Merkel 传热传质理论，全热交换焓差控制方程为：

$$\frac{d h_{ma}}{dz} = \frac{K_x \cdot a_v \cdot A_{cs}}{G_a} \cdot (h_{ma} - h_{w,sat})$$

式中：

  • $h_{ma}$ 为湿空气微元的主流比焓（$\text{kJ/kg}$）；
  • $h_{w,sat}$ 为与微元水温对应的界面饱和湿空气比焓（$\text{kJ/kg}$）；
  • $K_x$ 为综合传质系数（$\text{kg/(m}^2\cdot\text{s)}$）；
  • $a_v$ 为喷淋液滴与填料的比表面积（$\text{m}^2/\text{m}^3$）；
  • $A_{cs}$ 为换热塔有效流动截面积；
  • $G_a$ 为干空气质量流量（$\text{kg/s}$）。

矿井回风中潜热占比高达 $60\% \sim 75\%$。中矿天智通过采用大比表面积纳米亲水抑垢规整填料，使饱和湿空气露点深度降低，冬季换热出水水温可稳定提升至 $14 \sim 18^\circ\text{C}$，为后级水源热泵蒸发器提供了极其理想的高品质低位热源。

二、 冷热电负荷动态解算与系统多能协同优化调度数学模型

2.1 矿区全工况能源动态负荷时空矩阵

为实现系统容量最优配置与毫秒级精确调度，必须建立园区全天候 8760 小时逐时动态负荷预测模型：

$$L(t) = \begin{bmatrix} P_{elec}(t) \\ Q_{heat}(t) \\ Q_{cool}(t) \\ M_{hotwater}(t) \end{bmatrix} = \mathbf{f}\left( T_{amb}(t), I_{solar}(t), V_{wind}(t), N_{shift}(t), V_{mine}(t) \right)$$
  1. 井筒防冻加热逐时热负荷 $Q_{shaft}(t)$：
$$Q_{shaft}(t) = c_{pa} \cdot \rho_a \cdot V_{shaft} \cdot \max\left( 0, T_{set} - T_{amb}(t) \right)$$

当室外环境温度 $T_{amb}(t)$ 在极寒天气降至 $-25^\circ\text{C}$ 时，大型通风矿井（风量 $15,000 \sim 25,000\text{ m}^3/\text{min}$）的瞬时加热功率峰值高达 $15 \sim 28\text{ MW}$；

  1. 矿井生产连续电负荷 $P_{elec}(t)$：提升机周期性启停形成的百兆瓦级冲击尖峰脉冲；
  2. 洗浴热水负荷 $M_{hotwater}(t)$：与井下三班倒倒班作息强相关的阶段性脉冲负荷（在交接班 1~2 小时内集中爆发）。
煤矿工业广场大温差深层矿井水水源热泵机组与全钒液流大容量长时储能集装箱设备
图4：工业园区 10MW 变频磁悬浮超大温差水源热泵机组总成与全钒液流储能电池集装箱群特写

2.2 混合整数非线性规划（MINLP）能量优化调度模型

#### 1. 目标函数：全生命周期平准化供能成本（LCOE）与碳排放极小化

构建兼顾全系统经济性与绿色零碳目标的综合双目标优化函数：

$$\min J = w_1 \cdot \sum_{t=1}^{8760} \left[ C_{grid}(t) P_{grid}(t) + C_{om} + C_{loss} \right] \Delta t + w_2 \cdot \sum_{t=1}^{8760} E_{grid}^{CO_2}(t) P_{grid}(t) \Delta t$$

式中：$C_{grid}(t)$ 为分时电价；$P_{grid}(t)$ 为电网交互购售电功率；$E_{grid}^{CO_2}$ 为区域电网边际碳排放因子（$\text{tCO}_2/\text{MWh}$）；$w_1, w_2$ 为经济与低碳权重因子。

#### 2. 核心物理与能量平衡约束

  • 电功率瞬时守恒约束：
$$P_{pv}(t) + P_{phes,dis}(t) + P_{batt,dis}(t) + P_{grid}^{buy}(t) = P_{base}(t) + P_{hp}(t) + P_{phes,ch}(t) + P_{batt,ch}(t) + P_{grid}^{sell}(t)$$
  • 热平衡热力学第一定律约束：
$$Q_{hp,heat}(t) + Q_{waste,heat}(t) + Q_{thermal,dis}(t) \ge Q_{shaft}(t) + Q_{bldg,heat}(t) + Q_{bath}(t)$$
  • 水源热泵能量转换方程：
$$Q_{hp,heat}(t) = P_{hp}(t) \cdot \text{COP}_h(T_{evap}(t), T_{cond}(t))$$
  • 储能荷电状态（SOC）连续性与上下限约束：
$$\text{SOC}(t+1) = \text{SOC}(t) + \left( \eta_{ch} P_{ch}(t) - \frac{P_{dis}(t)}{\eta_{dis}} \right) \cdot \frac{\Delta t}{E_{rated}}$$
$$0.10 \le \text{SOC}(t) \le 0.95$$

三、 关键工艺设计参数与系统选型定量对账表

3.1 核心设备与子系统配置矩阵

  1. 分布式光伏电站：
  • 额定容量：$25.0\text{ MWp}$（屋顶 BIPV 6.5MWp + 沉陷区水面漂浮光伏 18.5MWp）；
  • 组件选型：$620\text{ Wp}$ 双面双玻 N 型 TOPCon 高效单晶组件，系统首年衰减 $\le 1.0\%$；
  1. 多级回风与矿井水水源热泵机组：
  • 制热量：$2 \times 8,000\text{ kW}$ 离心式双级大温差水源热泵机组，制冷工况额定 $\text{COP}_c = 6.2$，制热工况额定 $\text{COP}_h = 4.8$；
  • 蒸发器防腐抗垢处理：换热管全部采用 316L 钛合金波纹换热管，配备气蚀微气泡超声波在线自动除垢除砂系统；
  1. 电化学储能系统：
  • 规模：$5\text{ MW} / 20\text{ MWh}$ 全钒液流电池系统（长时储能调峰） + $2\text{ MW} / 2\text{ MWh}$ 高倍率磷酸铁锂电池（微秒级一次调频）。

3.2 传统供能与中矿天智多能互补零碳方案综合性能对比表

核心经济与技术指标项 传统燃气锅炉+常规电网供电方案 纯电锅炉蓄热+屋顶零星光伏方案 中矿天智源网荷储多能互补零碳方案 综合技术与经济优势
冬季井筒防冻主要能耗 消耗天然气超 $380\text{ 万Nm}^3/\text{年}$ 年耗电逾 $2200\text{ 万kWh}$ 100% 消耗矿井回风与矿井水余热 彻底清零化石能源消耗
全厂年综合碳排放量 $45,800\text{ 吨 CO}_2$ $18,600\text{ 吨 CO}_2$ $\le 2,100\text{ 吨 CO}_2$（趋近零碳） 综合碳减排幅度达 95.4%
园区年外购电力成本 2,850 万元/年 2,420 万元/年 880 万元/年（自发自用率 88%） 年节约电费支出 1,970 万元
井筒防冻供水水温波动 $\pm 4.5^\circ\text{C}$（易造成结冰） $\pm 2.0^\circ\text{C}$ $\pm 0.3^\circ\text{C}$（PID 变频毫秒级自整定） 恒定保证井筒风温 $+3.5^\circ\text{C}$
系统一次调频响应速度 无法调频 秒级（$>5\text{ s}$） 毫秒级（$<30\text{ ms}$）瞬态构网 有效抑制矿用提升机冲击负荷
全投资内部收益率（IRR） 负值（纯费用消耗） 4.8% 16.8%（税后） 极具市场化财务投资吸引力
全动态投资回收期（Pt） 无回收期 11.2 年 4.8 年 提前 6.4 年收回全部建设投资

四、 现场安装调试、智慧能源大脑运维与工程 SOP 规范

煤矿工业广场分布式光伏阵列与回风井余热捕集机房全自动巡检现场
图3：煤矿工业广场分布式光伏电站与回风立井多级高效余热机房及智能化集中监控大屏现场

4.1 综合能源系统标准化调试作业程序（SOP）

  1. 光伏阵列电性隔离与耐压绝缘测试：严格检测每一组串的开路电压（$V_{oc}$）、工作电流（$I_{mp}$）及对地绝缘电阻（必须 $\ge 50\text{ M}\Omega$），杜绝直流侧拉弧打火；
  2. 回风余热换热器风道阻力平衡调试：在回风扩散塔内部安装导流均风板，利用微压差变送器测试换热塔阻力降（全负荷运行时流阻 $\Delta P \le 180\text{ Pa}$），严禁干扰主通风机正常安全排风负压；
  3. 水源热泵工质充注与动态气密试漏：采用高纯环保工质 R134a/R1234ze，进行 3.0MPa 氮气保压 24 小时气密性试验，配合红外检漏仪确认各法兰阀门零泄漏；
  4. 长时储能电池充放电均衡标定：实施连续 3 次 100% DOD（放电深度）标准化充放循环，整定电池管理系统（BMS）单体电芯压差在 $\le 15\text{ mV}$，标定 SOC 计算精度；
  5. 数字孪生 EMS 协同控制联调：将变配电自动化系统、机房热泵控制柜、气象预测终端全面接入光纤工业环网，启用基于 MPC（模型预测控制）算法的冷热电动态负荷日前寻优与实时在线调度。

五、 恶性工况断电、极端寒潮极冷与热泵防冻应急预案

在 $-30^\circ\text{C}$ 极端寒潮暴风雪叠加外部电网突发大面积停电等极端情景下，副井井筒面临数十分钟内结冰堵风、导致井下数千名作业矿工缺氧窒息的极端风险。必须建立毫秒级应急保供机制：

5.1 极端险情应急联动排险流程

[恶性触发：外电网全线失电 + 环境气温骤降至 -28℃，井筒进风温度逼近 0℃ 冰点]
  │
  ├─► 第一级瞬态孤岛保全（0~100ms）：
  │      ├─ 储能电站快速断开并网断路器，转入黑启动离网“孤岛构网运行模式”
  │      └─ 毫秒级无缝向副井主加热循环水泵与一级控制中枢强力供电
  │
  ├─► 第二级保热释放（10秒内）：
  │      ├─ 启动地下蓄热水库大流量应急供热潜水泵，向井筒换热风幕瞬间注入 65℃ 储备高温热水
  │      └─ 自动切断非关键负荷（办公照明、生活热水等），集中全部热力保供主副井筒防冻
  │
  ├─► 第三级热泵保护（防胀裂）：
  │      ├─ 若余热提取机组被迫停机，立即自动开启换热盘管双向压缩空气排空阀
  │      └─ 在 90 秒内将室外及风道换热器管内滞留水彻底吹扫排净，严防管路冻结胀裂
  │
  └─► 第四级恢复与闭环：外网供电恢复后，按“先余热热泵、后光储并网”时序安全自检复归

5.2 班组工程巡检与运维自查台账清单

  • 检查光伏逆变器防孤岛保护装置动作动作试验记录，确保外网断电后在 0.05 秒内准确切除；
  • 校验回风立井喷淋系统循环水过滤器压差表，压差超 $0.08\text{ MPa}$ 时立即启动反冲洗排污；
  • 检测热泵机组冷冻机油油位、酸度及油温加热器工作状态，确保润滑油透明无乳化沉淀；
  • 巡视储能电池集装箱细水雾灭火系统与全氟己酮自动灭火装置压力指示，确认气体处于绿色合格区；
  • 每日记录矿井水进水水质浊度（NTU $\le 10$）与矿化度，严防重碳酸根超标引起换热管结垢；
  • 检查冬季井筒进风口防冻测温热电阻多点巡检系统，当有任一测点低于 $+1.5^\circ\text{C}$ 时自动声光报警。

    • 六、 鄂尔多斯准格尔旗千万吨级现代矿区实证案例

    6.1 矿区能源现状与严寒气候挑战

    内蒙古鄂尔多斯准格尔矿区某大型绿色智能煤矿，年核定原煤产能 1,500 万吨，工业园区占地面积达 $1.8\text{ km}^2$。矿区所处区域冬季极其寒冷漫长，极端最低气温达 $-32.5^\circ\text{C}$，采暖期长达 6 个月。矿区原设有 3 台 20 吨型燃煤热水锅炉专门用于冬季副井井筒加热防冻与工业广场联建楼采暖，年消耗优质原煤 $2.6\text{ 万吨}$，直接排放二氧化碳超 $5.8\text{ 万吨}$、二氧化硫及氮氧化物数十吨，面临极其严苛的环保考核与淘汰压力。

    与此同时，矿区主排风井回风量达 $22,000\text{ m}^3/\text{min}$，常年排风温度稳定在 $18.5^\circ\text{C}$；矿井水处理站日出水超 $12,000\text{ m}^3$，出水水温 $21^\circ\text{C}$，巨大的高价值低品位热能长期白白外排浪费。

    矿区能源高管与双碳规划专家研讨多能互补微网零碳供能经济收益与碳交易指标
    图5：集团低碳转型副总经理、能源专家张洁贞与规划总院技术组在工业园区集中调度中心评估多能互补系统零碳节能量与绿证收益

    6.2 中矿天智零碳多能互补体系系统化落地

    针对矿区能源痛点，中矿天智专家团队为该矿量身定制了全厂区零碳重构方案：

    1. 彻底淘汰燃煤锅炉，建设立井回风+矿井水大温差余热泵房：
    • 在主回风井口安装 4 套大型闭式全喷淋余热深度提取塔，无阻力捕集排风湿热；
    • 机房配置 4 台单机制热量达 $6.5\text{ MW}$ 的高能效磁悬浮水源热泵机组，供热总负荷达 $26\text{ MW}$，彻底取代传统燃煤锅炉承担全部井筒防冻与 $12\text{ 万m}^2$ 建筑采暖；
    1. 全厂区高强度建设柔性分布式光伏：
    • 充分利用 8 座超大型封闭储煤圆仓顶部钢穹顶与主厂房屋顶，铺设高效 BIPV 光伏组件，总装机容量达 $18.5\text{ MWp}$；
    1. 部署集中式全钒液流长时储能：
    • 配建一套 $4\text{ MW} / 16\text{ MWh}$ 全钒液流电池储能电站，利用矿区峰谷分时电价差进行深充深放套利，并为矿井重要生产负荷提供百毫秒级应急不间断支撑；
    1. 上线“绿色零碳云脑”多能互补智能调度系统：
    • 深度集成天气预报气温趋势算法，提前 4 小时动态调节热泵主机出水温度，实现负荷毫秒级精准自适应匹配。

    6.3 投运成效与碳中和评估报告

    该零碳系统于 2024 年冬季正式并网投运，经过两个完整供暖周期的极端工况检验，取得了令行业瞩目的综合收益：

    • 化石能源彻底清零：全面关停拆除全部燃煤锅炉，每年直接节省标准煤 $1.85\text{ 万吨}$，全厂每年减排 $\text{CO}_2$ 达 $4.9\text{ 万吨}$；
    • 井筒防冻固若金汤：在 $-31^\circ\text{C}$ 历史极端暴雪寒潮袭击下，副井入风口断面温度全时段恒定保持在 $+3.2 \sim +3.8^\circ\text{C}$，无任何结冰或流凌，保障了矿井回采连续安全生产；
    • 自发自用与经济效益爆棚：光伏系统年发电量达 $2,820\text{ 万kWh}$，绿电本地综合消纳率达 91.5%；年直接降低园区外购用电及采暖运营成本 $2,160\text{ 万元}$；
    • 极佳的投资回报：项目总投资额 1.02 亿元，在绿电自用节电、余热供暖节省原煤及绿证（GEC）与全国碳市场（CCER）交易多重增益叠加下，全投资动态回收期仅为 $4.75\text{ 年}$，被国家能源局与中国煤炭工业协会评定为全国煤矿零碳供能国家级标杆示范工程。

    七、 常见矿区余热光储与零碳供能疑难问答 (FAQ)

    Q1：矿井回风空气中含有大量微细煤尘和腐蚀性酸性气体（如硫化氢、二氧化硫），余热换热器如何防止腐蚀堵塞？

    答： 煤矿排风环境具有“高湿、多粉尘、微腐蚀”的极端恶劣特征，常规铜铝换热管在数月内即会被煤粉污泥板结堵死并发生点蚀穿孔。中矿天智采用“空间气动洗涤除尘 + 钛基耐腐复合材料 + 脉冲气动爆破清洗”三维防腐防堵技术：

    1. 前端自清洗湿式水幕除尘：在回风进入余热换热填料层前，设置高密度旋转旋流雾化水幕，先将排风中 98% 以上的粗细煤尘直接湿法捕集沉淀，排入沉淀池脱水固结；
    2. 换热芯体全面采用 316L 钛基高分子合金：换热管道表面喷涂纳米级聚四氟乙烯（PTFE）超疏水防垢自洁涂层，表面张力极低，煤泥水流经表面无法附着挂壁；
    3. 内置高频低压反冲脉冲爆破气枪：换热器底部装设旋转式压缩空气自动脉冲清灰装置，每运行 4 小时自动触发 30 秒高压反冲吹扫，彻底消除煤灰死角结板。
    Q2：为什么煤矿工业园区发展储能系统时，相比普通锂电池更推荐长时全钒液流电池或采空区抽水蓄能？

    答： 这是由煤矿的本质安全与负荷特征硬性决定的：

    • 本质安全防爆要求极高：煤矿工业广场属于瓦斯防爆重点区域，传统锂离子电池存在热失控与析锂起火爆炸的潜在安全隐患，安监审批与消防规范极其严苛；而全钒液流电池电解液为水基无机弱酸溶液，在物理力学上具有“绝对不燃、不爆”的天然本质安全特性；
    • 长时调峰尺度需求匹配：煤矿光伏消纳和冬季采暖热泵需要持续 $4 \sim 8\text{ 小时}$ 以上的平稳长周期充放电支持（长时储能），锂电池放电时长通常仅为 $1 \sim 2\text{ 小时}$，无法满足跨昼夜移峰需求；全钒液流电池可通过简单增大电解液储罐容量实现低成本容量扩展，全寿命充放电循环次数达 20,000 次以上，与矿井 25~30 年服务年限完美重合。
    Q3：煤矿采空区抽水蓄能电站如何解决地下水对水轮发电机组叶片的化学溶蚀与泥沙磨损？

    答： 废弃采空区储水通常富含硫酸根离子（高矿化度酸性水）并悬浮大量细微煤岩颗粒，直接冲刷水轮机将导致叶轮在数千小时内严重气蚀剥蚀。工程治理措施包括：

    1. 井下立体迷宫式自然沉降澄清沉淀池：在采空区出水口至下水库抽水泵房之间，利用废弃大巷构筑长达 $500 \sim 800\text{ m}$ 的梯级多级沉淀过滤廊道，利用重力将悬浮颗粒（SS）降至 $<10\text{ mg/L}$；
    2. 过流部件采用特种超双相不锈钢与超音速碳化钨喷涂：水轮机过流叶片、导叶与蜗壳全部采用 2205/2507 超双相不锈钢，并在叶片表面采用超音速火焰喷涂（HVOF）工艺熔覆 $0.3\text{ mm}$ 厚度的纳米碳化钨-钴-铬（WC-Co-Cr）抗磨防腐耐蚀涂层，使抗气蚀寿命延长 6 倍以上。
