煤矿井下电网选择性漏电保护与防爆开关防越级跳闸工程实操指南

针对煤矿井下供电电网因电缆对地电容电流大引发的选择性漏电保护误动拒动、末端单相接地演化为相间短路以及恶性“越级跳闸（全矿大面积停电瘫痪）”重大安全隐患，深入解析基于零序功率方向、零序有功分量与微秒级变频注入法的漏电判据机理，全面拆解GOOSE光纤对等差动互锁与集中智能决策防越级跳闸架构，详解防爆真空馈电开关继电保护整定矩阵、弧光超速保护及全矿供电高可靠常态化运维实战规程。

---

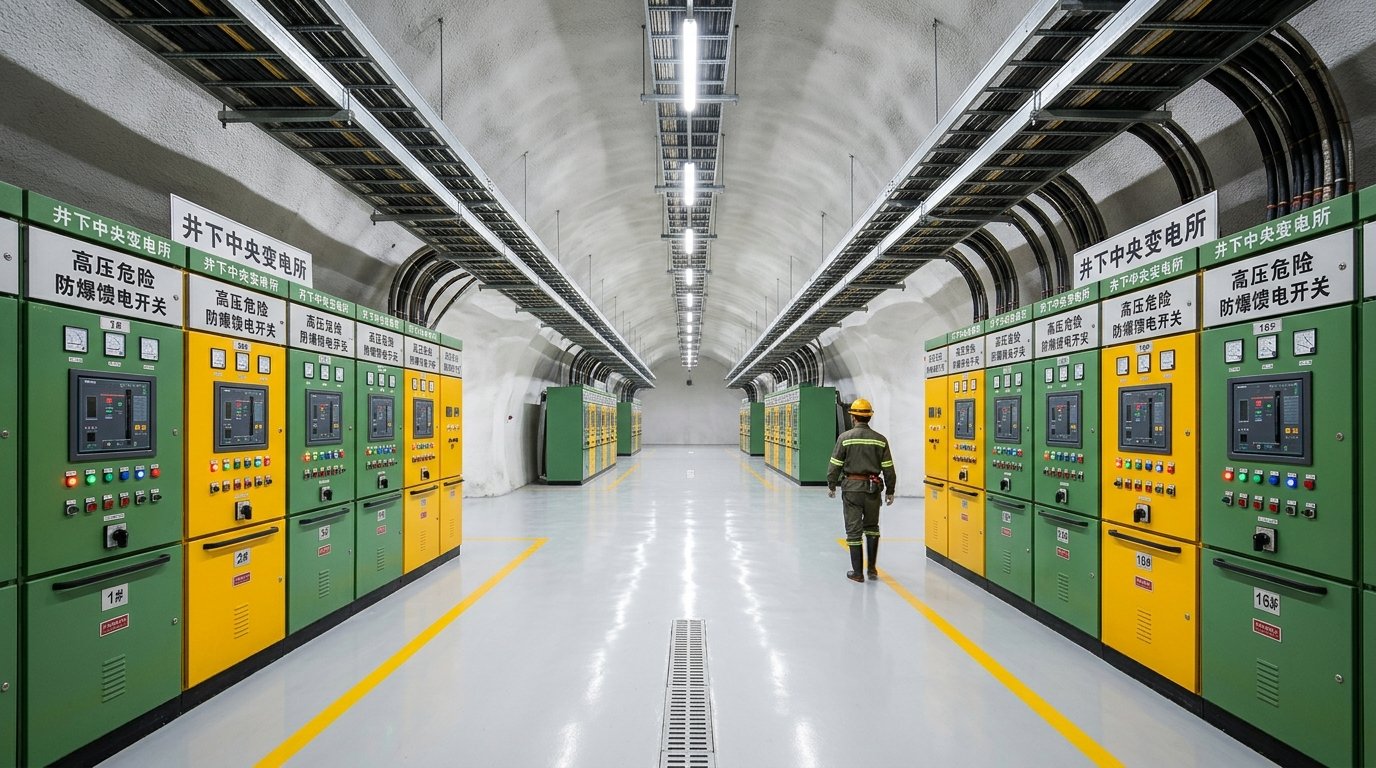

一、千米深井供电的“阿喀琉斯之踵”：漏电误动、越级跳闸与全矿失电

煤矿地下供电网络是井下主通风、主排水、综采及运输等所有维生与生产装备的动力源泉。由于井下环境潮湿、空间狭窄且存在瓦斯煤尘爆炸危险，供电系统采用中性点绝缘（不接地）或经消弧线圈接地方式。随着大功率设备集中投运与铠装电缆铺设长度突破几十公里，传统继电保护体系面临前所未有的崩溃边缘。

1.1 分支电缆长距离延伸引发的“容性电流泥潭”

随着采掘工作面向深部盘区纵深推进，高压与低压电缆网络对地分布电容呈几何级数膨胀：

• 非故障支路误跳闸频发：当电网某一条支路发生单相接地漏电时，健全（非故障）线路自身的对地分布电容电流会反向流经本线路的零序互感器。如果保护装置仅仅依靠简单的“零序电流幅值大小”来判断，往往导致整条母线上的五六台馈电开关同时误动作跳闸，造成大面积停电；
• 微弱漏电过渡电阻掩盖故障：很多早期漏电并不是金属直接接地，而是电缆绝缘老化或受潮，过渡电阻高达数千欧姆。故障点微弱的漏电电流被巨大的系统背景容性电流彻底淹没，传统保护装置“拒动失灵”，放任漏电微电弧在潮湿煤尘中持续滋生，最终烧穿绝缘击穿为两相金属性相间短路。

1.2 恶性“越级跳闸”对矿井通风与排水的毁灭性打击

越级跳闸是煤矿机电总工程师最深恶痛绝的系统性噩梦：

• 保护时限级差倒挂或短路电流超标：井下高压供电通常由地面变电所、井下中央变电所、采区变电所及移动变电站构成三级至四级级联。受限于微机保护装置固有动作时间（通常在 30 毫秒至 60 毫秒）与断路器机械分闸时间（40 毫秒至 80 毫秒），各级开关之间很难拉开超过 0.2 秒的阶梯级差；
• 采区小故障直接干翻地面总进线：采掘迎头综掘机电缆被矸石砸烂发生瞬时三相短路，采区移动变电站的馈电开关尚未切断，地面 35kV 变电站的井下总出线开关却因反时限过流或速断保护提前跳闸；
• 全矿通风瓦斯超限与淹井风险：总开关一旦越级跳闸，全矿井瞬间陷入漆黑瘫痪（全矿黑启动）。主通风机停运导致采掘工作面瓦斯几分钟内急剧积聚超限，主排水泵停运引发井底车场水仓水位暴涨倒灌，全矿数百名作业人员面临极端生死考验。

---

二、选择性漏电保护核心机理：从简单幅值到矢量功率方向

彻底攻克漏电误动与拒动，必须在物理机理上对故障电流与健全线路容性电流进行毫秒级相量解耦。

2.1 零序有功功率方向判据物理精解

在中性点不接地的三相交流电网中，当某相发生单相金属性接地时，全系统的相电压与相对地绝缘电阻发生严重不对称：

• 故障线路与非故障线路的零序电流反相特征：非故障线路流过的零序电流是本线路自身的对地电容电流，其矢量方向是由母线流向线路；而故障线路流过的零序电流是全系统所有非故障线路对地电容电流的总和，其矢量方向是由线路流向母线，两者在相位上正好相差 180 度；
• 零序有功功率方向闭锁：保护装置同时采集零序电压（U0）与零序电流（I0），计算零序有功功率分量（P0 = U0 × I0 × cosφ）。非故障线路测得的有功功率为负值或感性无功，唯独真实故障线路测得的有功功率为正值且超前于零序电压。装置以此作为严密的极性逻辑锁，无论系统电容电流多么庞大，绝不误跳健全线路。

2.2 微秒级低频变频信号注入法全息在线绝缘监测

为了在绝缘尚未破损、未发生接地电弧前就预先感知隐患，现代保护器集成了自适应信号注入技术：

• 向电网主动注入非工频特定低频交流信号：通过电网三相电抗器中性点或特制星形互感器，向电网对地回路注入频率为 25Hz 或 33Hz 的微小低频检测电压（电压幅值低于 24V，完全满足本安要求）；
• 动态滤除 50Hz 工频干扰：机载数字信号处理器（DSP）利用快速傅里叶变换（FFT），精准提取该特定频率下的电流分量，实时反算出全矿井每条电缆分支的真实对地绝缘电阻阻值（量程覆盖 0 至 999kΩ）；
• 趋势性恶化预警：当某支路绝缘电阻由常态的 500kΩ 在 3 小时内持续滑落至 50kΩ 时，系统在尚未发生漏电短路前便提前向机电队推送“电缆受潮预警”，消灭接地火花于萌芽。

---

三、GOOSE光纤网络与智能集中决策防越级跳闸成套工艺

消解越级跳闸必须打破过去各开关“单兵作战、各自为政”的盲动模式，让全站所有开关实现毫秒级光速对话。

3.1 基于IEC 61850 GOOSE光纤对等差动互锁通信机制

利用光纤传输延迟极低的物理优势，构建微秒级开关连锁网络：

• 全站开关铺设专用双环光纤总线：变电所内上级进线柜与下级所有出线馈电开关之间，通过双冗余工业光纤直接互联，采用 IEC 61850 标准中面向通用对象的快速变电站事件（GOOSE）协议，报文传输时延严格低于 2 毫秒；
• 自下而上的“反向逻辑闭锁（Reverse Blocking）”机制：

1. 当采掘支路末端发生大电流短路时，末端出线开关（下级）与上一级进线开关（上级）同时检测到短路过流冲击；
2. 下级保护器在检测到过流的瞬间（耗时仅 3 毫秒），立即通过光纤向上一级进线开关并发广播发送一条“GOOSE 闭锁闭锁信号”；
3. 上级开关收到该闭锁信号后，立即启动延时等待时钟（例如等待 80 毫秒），暂时抑制自身的跳闸机构；
4. 故障由下级开关精准分闸切除。若下级开关由于机械卡死在 80 毫秒内未能切除故障，上级开关在延时结束后立即无条件紧急跳闸（作为后备保护），彻底杜绝无序越级。

3.2 变电所站域级集中控制主机的全网拓扑决策

在复杂环网或双回路供电系统中，单一的级联闭锁容易因网络拓扑变动产生盲区。站域级智能保护控制器充当“供电神经中枢”：

• 实时全息电流矢量采集：以 4kHz 采样率同步捕获变电所所有母线、进线及出线断路器的三相电流与母线电压瞬态波形；
• 全网基尔霍夫电流定律（KCL）全微分判据：智能主机对进入母线的电流总和与流出母线的电流总和进行毫秒级求和运算。如果流入等于流出，判定为外部线路短路，由对应分支开关切除；如果流入不等于流出，判定为变电所母线内部发生灾难性故障，在 15 毫秒内瞬间闭锁所有出线、跳开进线主开关，以闪电速度扑灭母线电弧。

---

四、防爆真空馈电开关关键技术规格与保护整定计算矩阵

继电保护是“三分靠设备，七分靠整定”。参数整定稍有偏差，再昂贵的设备也会在故障时失灵。

4.1 核心防爆配电设备技术参数矩阵

机电科在采购与验收防爆真空配电装置时，必须严格核定下列硬件物理指标：

4.2 继电保护定值科学整定与灵敏度校验公式

在井下 10kV 或 660V/1140V 电网中，过流与速断整定必须避开电动机起动峰值电流，同时确保末端最小两相短路时具有足够灵敏度：

---

五、恶性短路电弧光超速吸收与极端故障自愈闭环

短路事故发生时，最危险的破坏力不是过流本身，而是瞬间喷涌出的温度高达数千摄氏度、伴随剧烈冲击波的游离电弧光。

5.1 毫秒级弧光双判据超速切除技术

如果任由电弧光燃烧超过 100 毫秒，开关柜钢板将被击穿，引发恶性火灾并诱发瓦斯爆炸：

• 弧光传感器光导纤维毫秒传输：在开关柜母线排隔室与断路器动静触头上方布设耐高温石英光纤点式探头，一旦检测到异常光亮突增，光信号在 1 毫秒内传导至处理模块；
• 电流增量作为第二逻辑防误判：单纯的光信号容易被巡检工拍照闪光灯或强光手电误触发。系统强制执行“强光突变 + 进线电流大于 1.5 倍额定电流”双判据与门（AND）逻辑；
• 10毫秒内硬切断上级主回路：双判据成立瞬间，微机保护器绕过所有传统软件延时环节，直接触发大容量固态继电器驱动永磁机构分闸，全开断时间压缩在 10 毫秒至 15 毫秒内，在电弧发展为灾难性喷溅之前将其彻底掐灭。

---

六、国家智能化示范煤矿电网高可靠供电验收考核对标

国家发展改革委、国家能源局发布的煤矿智能化建设标准中，对供电系统防越级跳闸与漏电保护提出刚性量化标准：

---

七、典型矿区工程落地案例剖析与经济技术效益全维对账

7.1 项目工程供电背景与昔日“停电瘫痪”惨痛教训

陕西榆林榆横矿区某年产 1000 万吨特大型深井煤矿，井下 10kV 高压电网由地面两座 110kV 变电站各引出两回电缆入井，井下建有 1 座中央变电所、4 座盘区变电所，高压电缆铺设总长突破 48 公里，低压动力电缆超 120 公里。

系统升级前的一线致命灾难事件：

• 由于电缆网络分布电容高达 18.5 微法，单相接地容性电流超过 45 安培，原有的简单零序电流保护彻底失效，每月平均发生 6 次“一相接地、全所误跳”；
• 2024 年 8 月，12103 综采工作面顺槽一台 1140V 综保开关因受潮相间击穿，故障电流高达 8200 安培。由于采区开关与井下中央变电所、地面出线开关时限未拉开级差，导致地面 10kV 进线主开关瞬间越级跳闸；
• 全矿井下瞬间大面积失电 42 分钟，主通风机停风导致采空区高浓度瓦斯迅速向大巷涌出，瓦斯传感器最高浓度飙至 2.4%，全矿紧急撤人停产 2 天，直接原煤产量损失与安全抢险代价沉重无比。

7.2 GOOSE光纤差动互锁+零序功率方向成套改造实施

矿机电设备部果断启动全矿电网保护彻底重塑：

1. 全矿开关加装双环光纤互联模块：在中央变电所与 4 座采区变电所的 86 台高压防爆开关之间架设低损耗双环铠装光纤，开通 GOOSE 快速闭锁通道；
2. 全面部署零序有功功率方向保护：替换老旧模拟量互感器，加装高精度数字零序互感器，启用有功分量与微安级变频低频注入绝缘监测；
3. 关键高压配电柜集成毫秒级超高速弧光传感器：在母线室和电缆室设立双判据弧光保护，确保严重短路在 15 毫秒内硬切除；
4. 重新编制全矿统一的继电保护整定计算账本：对全矿所有短路阻抗与电容电流进行实测反演，消灭一切时限与灵敏度死区。

7.3 改造前后供电安全性、停电损失与综合财务账本对比

成套系统投入常态化运行 18 个月后，矿机电科与财务资产部完成了全维度的投资效益核算：

---

八、防爆开关与继电保护日常标准化自查清单（Checklist）

机电电工班长、配电值班员在每日例行巡检与定期维保中，必须严格执行以下闭环校验台账：

• 每日排查·全网高压电缆绝缘电阻数值与趋势比对——在调度监控屏调阅各回路绝缘监测读数，当某支路阻值由正常降至 50kΩ 以下时，立即标定排查；
• 每日排查·GOOSE光纤通信环网链路心跳状态——检查所有高压开关柜微机保护器上的“GOOSE 通信指示灯”常亮无报警，丢包率统计为 0；
• 每班交接·零序互感器外观与电缆接地屏蔽线反穿复核——现场确认高压铠装电缆接地铜屏蔽线已正确穿过互感器铁芯孔后再可靠接地，严禁漏穿导致极性颠倒；
• 每旬专项·防爆真空断路器动静触头开距与超程检测——使用深度游标卡尺测量真空灭弧室触头开距与超程磨损量，超出允许磨损刻线 2 毫米时必须更换灭弧室；
• 每月标定·继电保护测试仪二次电流注入模拟校验——使用三相继电保护校验仪向微机保护输入 1.2 倍和 3 倍短路电流，秒表核定动作时滞严格符合整定单要求；
• 每季复核·全矿短路容量重算与保护定值单重新核签——随井下采掘盘区延伸与变压器容量变动，由机电总工程师牵头重新核算短路电流并打印更新定值卡。

---

九、常见问题答疑（FAQ）

---

十、行动指引与专家支持清单

煤矿井下电网选择性漏电保护与防爆开关防越级跳闸，是一项涵盖电力系统稳态与暂态分析、微机数字继电保护算法、高速光纤工业通信及防爆电气工程的高技术门槛专业工作。

• 阶段一：全矿供电网络短路容量与电缆分布电容实测普查——实测每条高压馈线对地容抗与最小两相短路电流，彻底摸清电网物理基础参数家底；
• 阶段二：防爆真空开关光纤通信升级与GOOSE网络闭环调试——完成变电所各开关高速通信模块加装，打通反向闭锁与站域集中控制逻辑；
• 阶段三：继电保护定值全网科学重算与整定单现场核准——由专业供电专家重新编制全矿统一的短路、漏电与过流保护定值账本，消除保护死区；
• 阶段四：全站末端人工短路与漏电真型试验及国家示范验收——实机注入短路电流进行防越级实战大考，完成智能化矿井供电专项验收全套材料封卷。
