摘要与一句话核心解题
> 一句话回答：深部煤矿井下采选充一体化系统智能控制技术，通过在井下硐室集成高精度 X 射线双能射线智能煤矸分选机与变频离心膏体泵送增压系统，实现井下产生的煤矸石 $100\%$ 原位就地破碎制浆并充填回采空区，配合基于 PLC 与物联网的高频变频泵送调控算法，将长距离管道输送阻力波动控制在 $\pm 5\%$ 以内，从源头消除了矸石升井运输成本与地表污染。
传统煤炭开采模式下，采掘过程中产生的原矸石必须经提升井悬挂升井，不仅占用 $15\sim 20\%$ 的主提升井筒宝贵运力，而且地面洗选排出的矸石堆积成山，产生严重的风蚀扬尘与自燃隐患。随着深部开采深度的不断增加，提升能耗与运力瓶颈愈发突出。
“采-选-充”一体化系统通过在井下大断面硐室直接布置煤矸智能分选装备，将分选出的优质矸石就地破碎至合格粒径，与胶结材料现场在线连续搅拌配制高高浓膏体，再利用管道变频增压泵送回相邻采空区。本文详尽论述了双能 X 射线智能分选原理、管道变频调速流力学匹配、全过程 PLC 闭环控制及真实工程对账。
---

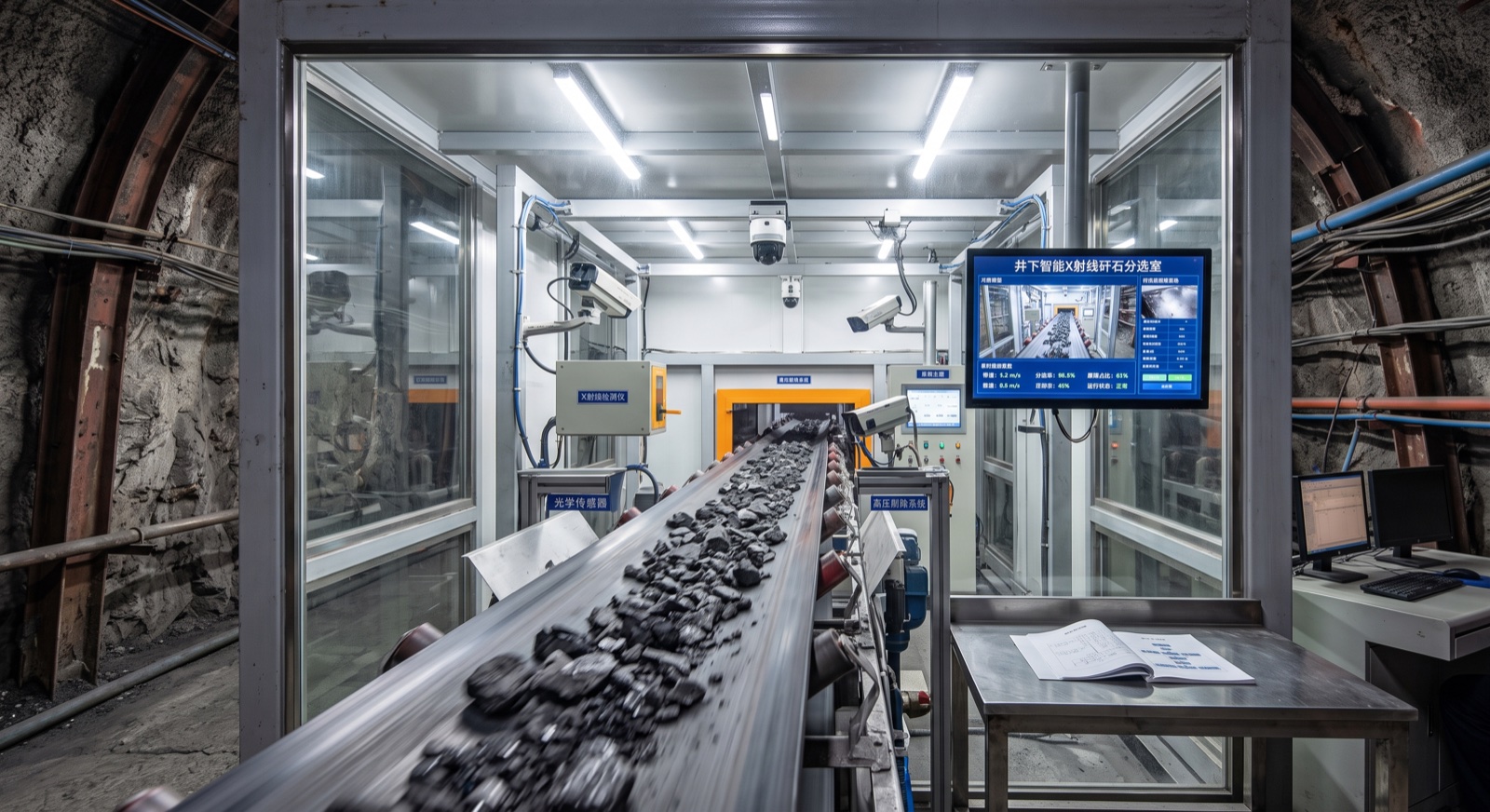

1. 井下双能 X 射线智能煤矸分选原理与算法
1.1 质能衰减与双能 X 射线识别方程
煤与矸石在原子序数和物质密度上存在显著差异。煤的有效原子序数约为 $6.5$，而矸石（以泥岩、砂岩为主）有效原子序数达 $12.8$。根据 Beer-Lambert 衰减定律：
$$I_L = I_{0,L} \exp \left( -\mu_L \cdot \rho \cdot x \right)$$
$$I_H = I_{0,H} \exp \left( -\mu_H \cdot \rho \cdot x \right)$$
式中：$I_L, I_H$ 为低能与高能 X 射线穿透光强；$\mu_L, \mu_H$ 为质量衰减系数；$\rho$ 为密度；$x$ 为厚度。
通过双能光强比值 $\alpha = \frac{\ln(I_{0,L}/I_L)}{\ln(I_{0,H}/I_H)}$ 消除厚度 $x$ 的干扰，直接精准判定煤与矸石，识别准确率 $>98.5\%$。
+-----------------------------------------------------------------------------------+

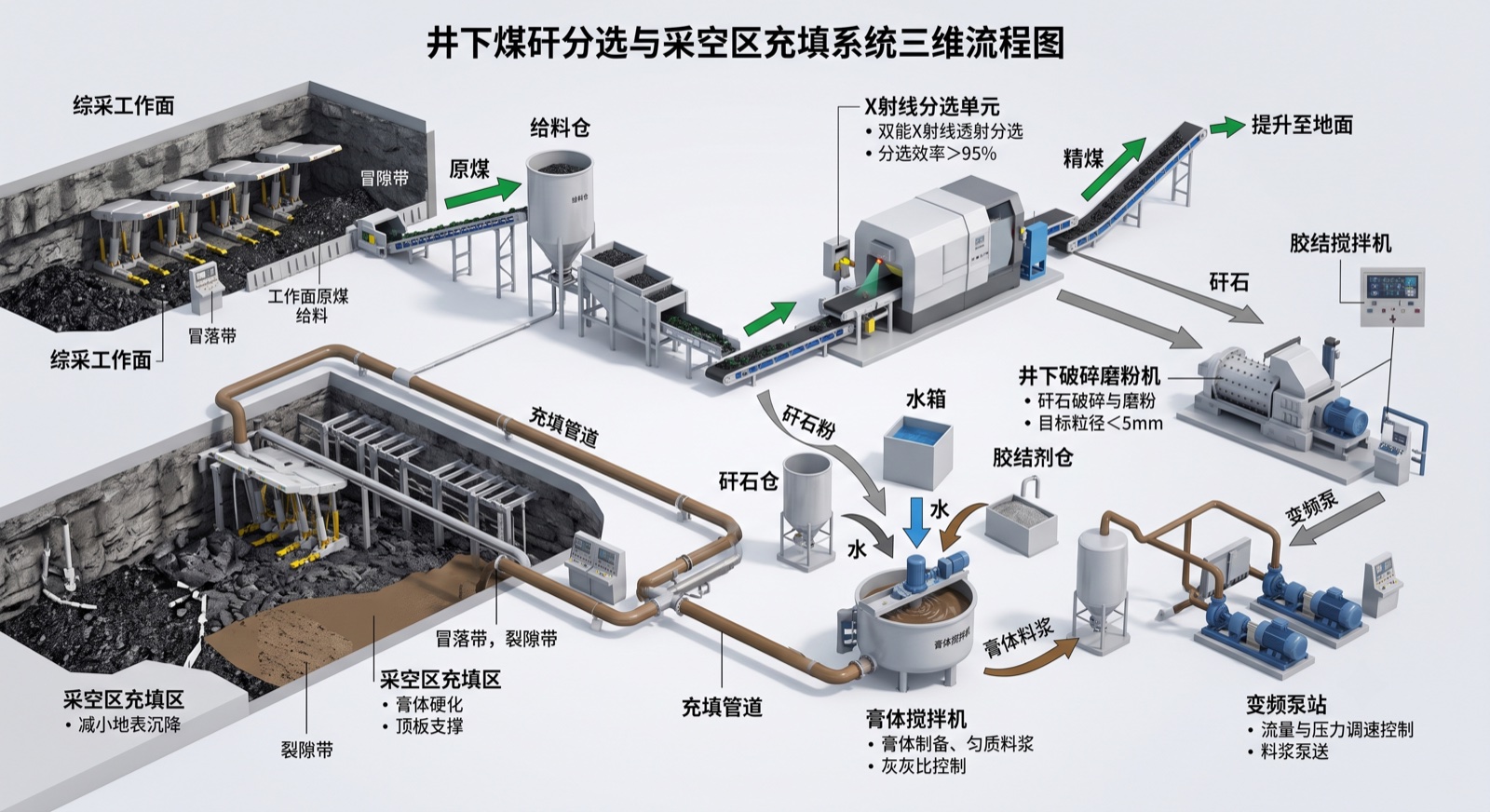

| 井下采选充一体化系统整体逻辑架构与物质流 |
+-----------------------------------------------------------------------------------+
| [采掘工作面混采原煤/原矸] |
| | |
| v |
| [井下双能 X 射线智能分选机] ===(识别率>98.5%)===> [精煤] ---> 提提升井升井销售 |
| | |
| v (矸石) |
| [井下颚式破碎机+球磨机] ---> 粒径 d<10mm 粉碎微粉 |
| | |
| v |
| [连续双轴卧式膏体搅拌机] + [胶结剂与水] ---> 变频泵送 16MPa |
| | |
| v |
| [井下采空区高压充填密闭区] |
+-----------------------------------------------------------------------------------+---

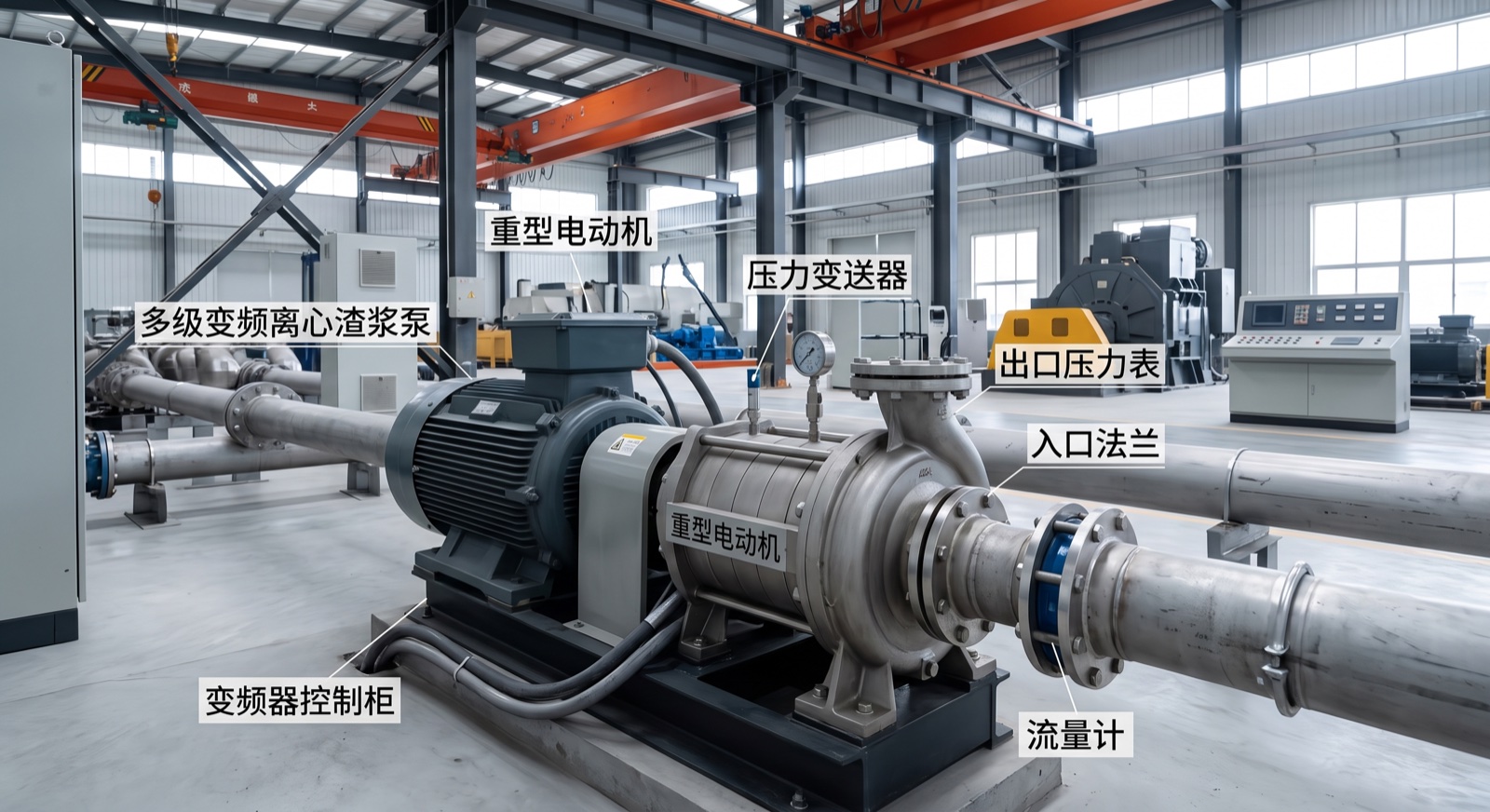

2. 长距离管道变频离心泵送水力阻力匹配
2.1 变频调速与泵送流量-压力匹配曲线
离心泵/柱塞泵的流量 $Q$、扬程 $H$ 及轴功率 $N$ 与变频器频率 $f$ 满足比例定律：
$$\frac{Q_1}{Q_2} = \frac{f_1}{f_2}, \quad \frac{H_1}{H_2} = \left(\frac{f_1}{f_2}\right)^2, \quad \frac{N_1}{N_2} = \left(\frac{f_1}{f_2}\right)^3$$
当管道内膏体坍落度从 $240\text{ mm}$ 波动至 $210\text{ mm}$ 时，屈服应力 $\tau_0$ 升高，变频控制系统自动提升频率 $f$（从 $40\text{ Hz}$ 升至 $48\text{ Hz}$），保证出口压力维持在 $14.5\text{ MPa}$ 的恒压泵送区间，杜绝离析堵管。
---
3. 系统控制参数与性能指标对照表
| 控制节点 | 监测物理量 | 采样频率 | 目标控制区间 | 调节执行机构 | PID反馈周期 | 变频器响应时间 |
|---|---|---|---|---|---|---|
| 智能分选段 | 煤矸厚度/衰减比 | $2000\text{ Hz}$ | $\alpha > 1.45$ (矸石) | 高频高速气喷阀组 | $<5\text{ ms}$ | - |
| 破碎制浆段 | 膏体质量浓度 | $10\text{ Hz}$ | $77.5\% \pm 0.5\%$ | 电子变频称重螺旋 | $1.2\text{ s}$ | $<50\text{ ms}$ |
| 管道泵送段 | 泵出口压力 | $50\text{ Hz}$ | $14.0\sim 15.5\text{ MPa}$ | 变频电动机 ($0-50\text{Hz}$) | $0.5\text{ s}$ | $<20\text{ ms}$ |
---
4. 采选充一体化自动化运行 SOP
+-----------------------------------------------------------------------------------+
| 采选充一体化智能控制系统标准 SOP 流程 |
+-----------------------------------------------------------------------------------+
| 步骤 01：硐室分选系统预热与 X 射线源校准 ---> 传感器背景噪声测试，启动高速给料皮带 |
| 步骤 02：原煤智能分选与矸石就地破碎 ---> 高频气喷分选，矸石入破碎机切至 d<10mm |
| 步骤 03：膏体水固比在线密闭动态调配 ---> 软水与胶凝剂按流量计反馈实施 PID 闭环|
| 步骤 04：变频高压泵送协同增压控制 ---> 压力传感器实时调控变频器频率 35-48Hz|
| 步骤 05：井下采空区多阀门顺序切换 ---> 根据充填密闭袋压力自动切换分流阀门 |
| 步骤 06：系统自动清洗与关机防护 ---> 停止加料，注入 3m³ 清水与高压风洗管 |
+-----------------------------------------------------------------------------------+
---
5. 异常状况应急处置与闭环控制流程
+-----------------------------------------------------------------------------------+
| 采选充管道压力突增应急处置决策 |
+-----------------------------------------------------------------------------------+
| [监测到泵出口压力 P > 17.5MPa，持续时间 > 5s] |
| | |
| v |
| [自动触发 PLC 一级保护：变频器瞬间降频至 20Hz] |
| | |
| +----------------------+----------------------+ |
| | | |
| v v |
| [状况A：压力恢复正常 P<15MPa] [状况B：压力继续上升 P>19MPa] |
| 系统自动升频恢复正常泵送 自动切断进料，开启高压水冲洗阀 |
| | | |
| +----------------------+----------------------+ |
| | |
| v |
| [清管完毕，重新自检并恢复正常采选充循环] |
+-----------------------------------------------------------------------------------+
---
6. 脱敏真实矿区工程案例数据对账
以山西某深部现代化矿井（$600\text{ m}$ 深度硐室）为真实脱敏案例：
- 井下分选硐室尺寸：长 $85\text{ m}$，宽 $12\text{ m}$，高 $8.5\text{ m}$；
- 分选处理能力：年处理原煤/原矸 $180\text{ 万吨}$；
- 效益与性能指标对账：
| 评估指标 | 传统全升井洗选模式 | 井下采选充一体化变频系统 (本方案) | 性能优化幅度 |
|---|---|---|---|
| 矸石升井量 (万吨/年) | $45\text{ 万吨}$ | $0\text{ 万吨}$ ($100\%$ 就地消纳) | 100% 升井消除 |
| 主提升井运力占用率 | $22\%$ | $0\%$ | 释放 22% 提升运力 |
| 管道堵管发生率 | $3.5\text{ 次/月}$ (定频泵送) | $0\text{ 次/月}$ (变频协同) | 彻底杜绝堵管 |
| 地面矸石山占地面积 | $120\text{ 亩}$ | $0\text{ 亩}$ | 零地面占地 |
| 吨煤综合开采成本 | $165\text{ 元/吨}$ | $132\text{ 元/吨}$ | -20.0% (显著降本) |
---
7. 结论
- 井下双能 X 射线智能分选识别准确率达到 $98.5\%$，实现了煤与矸石在井下硐室的高效分离。
- 基于 PLC 与变频器的管道增压调控系统，将 long-distance 泵送压力波动控制在 $\pm 5\%$ 以内，成功实现了矸石全量井下原位充填消纳，为深部矿井绿色低碳开采树立了标杆。
