MWD随钻测量在注浆钻孔偏斜控制中的应用与实践

一句话回答: 煤矿覆岩注浆垂直定向孔及水平分支孔深达数百米,轨迹偏斜极易沟通导水裂隙带或打偏进入采空区。应用随钻测量系统(MWD)配合无线电磁或泥浆脉冲遥测,在定向钻进中实时测算孔斜角(精度 $\pm 0.1^{\circ}$)、方位角和工具面角,并依此动态调整孔底螺杆钻具弯曲方向,可将千米钻孔靶心偏差严格控制在 $1.0\text{ m}$ 以内,实现目标注浆离层空间的精准锁定。

张洁贞
张洁贞 绿色矿山充填与矿业信息化顾问

适用读者: 钻探技术科长、地测副矿长、注浆站技术总监、定向钻进总工程师

作者: 张洁贞|中矿天智信息科技(徐州)有限公司高级销售经理|中国矿业大学技术支持

一、行业痛点与背景

覆岩隔离注浆成败的关键在于钻孔能否精准落在设计的主关键层或亚关键层下方离层带内。然而,由于地层存在软硬夹层、地应力分布不均以及重力弯矩影响,在无控斜技术支撑的普通直孔钻进中,经常发生严重的孔斜漂移:

  • 误穿含水层引发透水灾害:钻孔偏斜失控,直接刺破了上覆的高位含水层防护隔离岩柱,导致地下水沿钻孔大量溃入采煤工作面。
  • 沟通裂隙带导致无效跑浆:钻孔偏斜下沉穿过安全边界进入了垮落带或高位导水裂隙带,高压注入的浆液直接漏向采空区,见浆率为零。
  • 一孔多分支靶点对接极难:为了最大化消纳矸石并控制多工作面沉降,通常采用地表主孔+下部多分支水平定向孔结构。若无随钻定位,根本无法在数百米深的地下实现分支靶点与设计层位的精准对接。

因此,采用随钻测量(Measurement While Drilling, MWD)系统对钻孔轨迹实施全时段、高精度的闭环调控,是规避钻探工程灾害的“方向盘”。

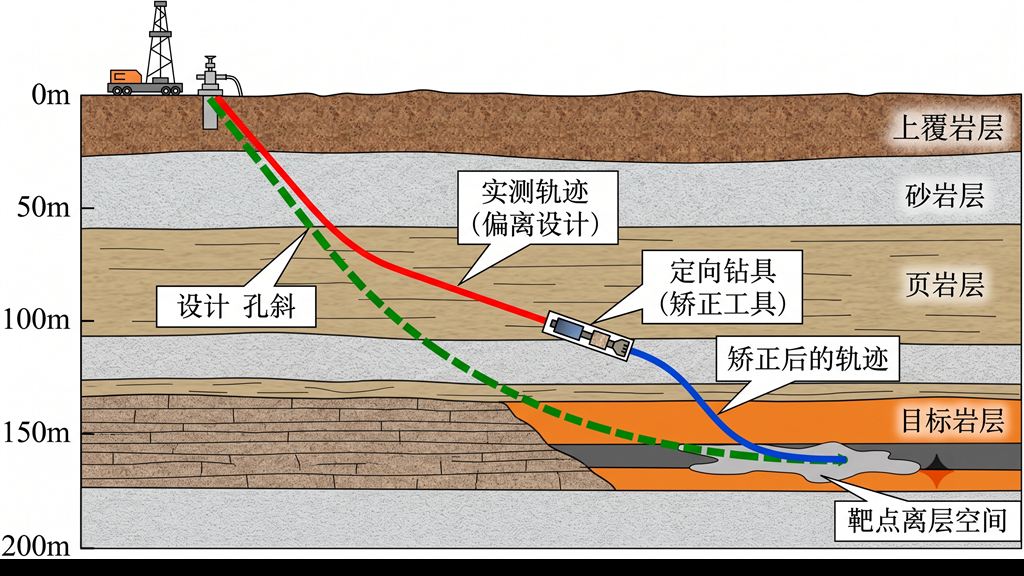

随钻测斜定向分支注浆孔滑动定向及造斜轨迹纠偏路径图
图2:随钻测斜定向分支注浆孔滑动定向及造斜轨迹纠偏路径图
二、随钻测量(MWD)技术原理

1. 坐标测算传感器机理

MWD 仪器短节安装于靠近钻头的无磁钻铤内。其内部集成有三轴重力加速度计和三轴通门磁力仪:

  • 重力加速度计:通过测量地球重力场在仪器三轴方向的分量,计算出钻孔的倾角(Inclination)工具面角(Toolface Angle)
  • 三轴磁力仪:通过测量地球磁场强度分量,测算出钻孔的方位角(Azimuth)

2. 信号遥测传输方式

传感器采集的物理量经底端电路数字化编码后,通过以下两种媒介传送回地面控制台:

  • 泥浆脉冲遥测(Mud Pulse):利用脉冲发生器周期性限制泥浆流道,在钻井液内产生压力波动波。压力波以声速沿泥浆柱向上传输至孔口压力传感器。其在有泥浆循环的工作中极度稳定。
  • 无线电磁遥测(Electro-Magnetic, EM):通过孔底绝缘短节,将低频电磁波注入地层,由地表天线接收电磁信号。其传输速率高,特别适用于空气钻进、泡沫钻进等无泥浆循环干燥场景。

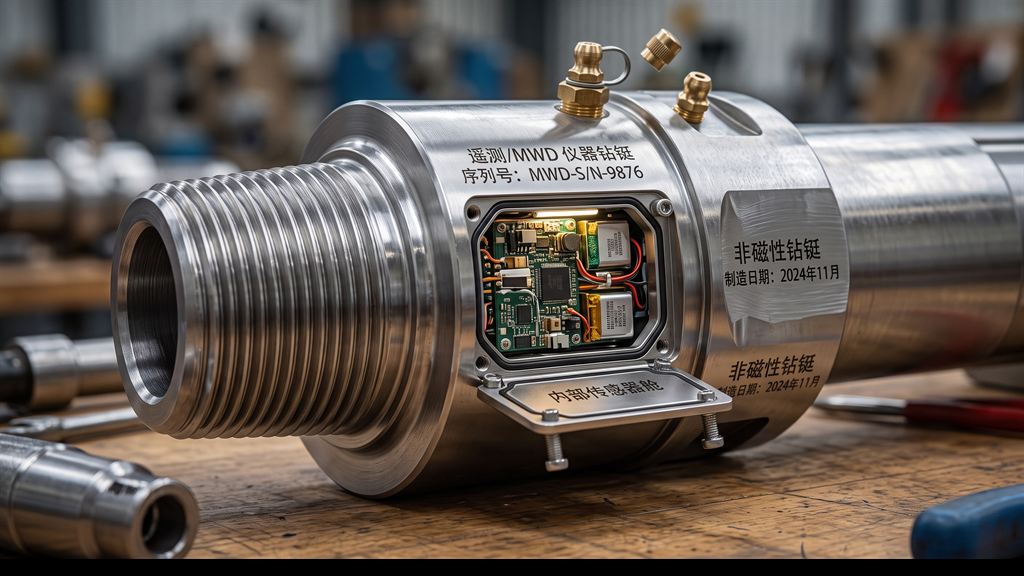

高强度无磁钻铤随钻测量仪短节金属探管及工具接头特写
图4:高强度无磁钻铤随钻测量仪短节金属探管及工具接头特写
三、定向钻进偏差计算与纠偏模型

在定向造斜及纠偏控制中,必须精准计算轨迹的局部弯曲程度,即全角变化率(狗腿度, Dogleg Severity)。

1. 狗腿度(DLS)计算方程

全角变化率 DLS(度/30\text{ m})代表钻孔每推进行 30\text{ m} 轨迹角度的变化量,常用下式测算:

DLS = \frac{30}{\Delta L} \cdot \arccos\left[ \cos\theta_1 \cos\theta_2 + \sin\theta_1 \sin\theta_2 \cos(\phi_2 - \phi_1) \right]

其中:

  • θ_1, θ_2:分别为主测点 1 和测点 2 的孔斜角(弧度)。
  • φ_1, φ_2:分别为主测点 1 和测点 2 的方位角(弧度)。
  • \Delta L:测点 1 至测点 2 的钻孔实际长度差值(m)。

2. 螺杆钻具造斜轨迹纠偏响应

在滑动定向钻进模式下,弯螺杆钻具(Bent Housing Motor)的弯曲方向指示即为工具面角。当地表集控系统发现实际轨迹高于设计轨迹 \Delta h 时,需旋转钻具将工具面朝向“下侧”(即 6 点钟或 180° 方向)进行滑动扫孔以纠偏:

\Delta \theta = \arcsin\left( \frac{\Delta h}{L_{span}} \right)

利用 MWD 实时返回的工具面反馈,钻工可实现对钻头的精准轨迹矫正。

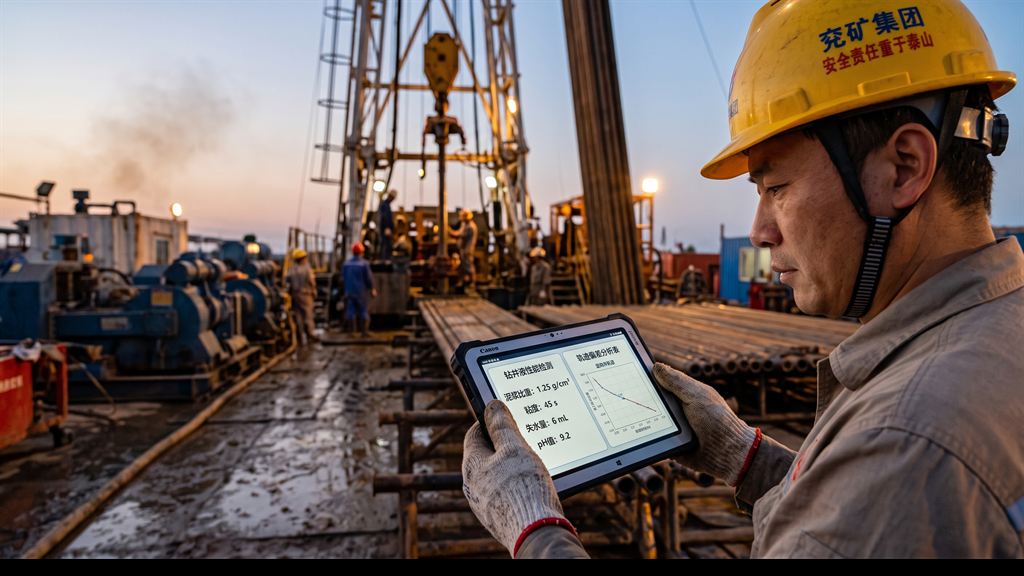

地表千米定向分支井钻台泥浆脉冲接收器校准与操作现场
图3:地表千米定向分支井钻台泥浆脉冲接收器校准与操作现场
四、MWD随钻控斜系统设计参数表

针对覆岩注浆多分支定向井的施工,随钻测量系统的核心参数技术要求规范如下:

技术维度参数 具体设计指标 测量精度极限值 工程适用及标定说明
孔斜角范围 0 \sim 180^{\circ} ± 0.1^{\circ} 保证造斜段和水平段轨迹切向平滑
方位角范围 0 \sim 360^{\circ} ± 0.35^{\circ} 防止分支井发生左右偏斜和干涉碰撞
工具面角范围 0 \sim 360^{\circ} (磁力及重力) ± 0.5^{\circ} 滑动造斜期间提供钻头实时指向引导
泥浆脉冲主频 0.5 \sim 2.0\text{ Hz} / 保证大深度下声波信号的穿透力,防衰减
无线EM承压上限 ≥ 80\text{ MPa} / 克服井底高液柱静压和地层反压力
最高耐温极限 ≥ 125^{\circ}\text{C} (高温级) / 适应深部高地温岩层及大功率螺杆发热

定向钻进顾问与地质专家在野外拖车办公室分析轨迹坐标
图5:定向钻进顾问与地质专家在野外拖车办公室分析轨迹坐标
五、随钻测量(MWD)注浆钻孔定向滑动与造斜段控制时序

注浆分支孔的定向施工有着极其严密的工序时序,必须闭环控制:

- 步骤01:MWD探管在钻台进行地面无磁场静态校准,录入地磁偏角参数 - 步骤02:直孔段钻进至造斜点,下入带弯螺杆及MWD测斜短节的钻具组合 - 步骤03:开始滑动定向钻进,MWD每1.5m回传一次当前工具面及轨迹矢量 - 步骤04:通过PLC系统比对实测三维坐标与地质设计目标离层空间的相对偏差 - 步骤05:当轨迹偏离设计线达0.5m时,微调顶驱转盘锁,旋转工具面实施纠偏 - 步骤06:分支孔钻达设计深度及靶点,泵入高压泥浆洗孔,并起钻进行套管固井

钻孔偏差纠偏折线图

在千米定向钻孔施工中,通过 MWD 纠偏,可使实际钻进轨迹紧紧咬合在设计中线附近:

+-----------------------------------------------------------------------+ | 定向注浆分支孔深度段轨迹控制曲线图 (m) | | | | +2.0m| | | 偏差 | --- 未纠偏漂移线 (偏入上部含水层) | | +1.0m| - - - - - - - - - - - - - - - - - - - - - - - | | | / \ | | 0.0m+--------------*---*-----*-----*-----*-----*---------------------+ | (设计| / \ / \ / \ / \ / | | 中线)| / * - * - * - * (MWD 纠偏控制线) | | -1.0m| / - - - - - - - - - - - - - - - - - - - - - - - - - - | | | / | | -2.0m| / | | +----------------------------------------------------------------+ | 300m 350m 400m 450m 500m (深) +-----------------------------------------------------------------------+

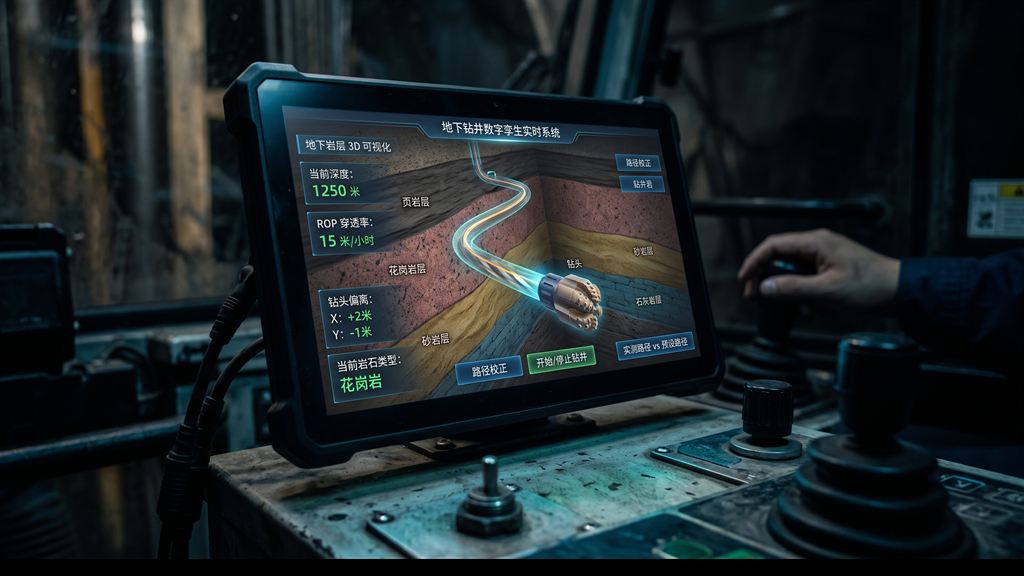

司钻控制室三维随钻轨迹自动生成与下井深钻轨迹仿真大屏
图6:司钻控制室三维随钻轨迹自动生成与下井深钻轨迹仿真大屏
六、主要工程风险与现场防护 SOP

随钻测斜短节极易在孔底因剧烈震动或卡钻损坏,必须制定防护及救援 SOP:

随钻仪器孔底卡钻及信号中断应急处置 SOP

  1. 停止转动与进尺:司钻人员立刻停止转盘旋转和滑行进尺,保持泥浆泵常态循环(防止沉渣埋钻)。
  2. 确认信号断开类型
  3. 检查地面压力传感器及接收网桥。若是泥浆脉冲波形消失,检查泥浆泵排量和压力是否突降(判定是否有钻具折断折漏)。
  4. 若是 EM 电磁信号中断,检查井口屏蔽天线接线是否松脱或受到附近高压发电机电磁干扰。
  5. 安全震击解卡
  6. 若发生卡钻,禁止盲目强力硬起吊。起动孔口液压随钻震击器(Jar),采用“下震击”或“上震击”方式交替冲击,解脱受卡无磁钻铤。
  7. 下入打捞工具
  8. 若发生钻具折断导致 MWD 仪器落井,立刻起出上方正常钻杆。
  9. 下入专用“反丝打捞筒”或“母锥”,精准套入落井钻具接头,反旋锁紧后缓慢平稳起吊回收仪器。

七、真实脱敏案例分析

1. 工程背景

陕西神木某大型智能化矿井(已脱敏),生产能力 500 万吨/年。其 3-1 煤层回采后,上方 120\text{ m} 处发育有洛河组强含水层。为保护水源并避免溃水,实施了离层注浆项目。

2. 定向钻孔设计

注浆主井深 380\text{ m},在 320\text{ m} 造斜点分叉打设了 4 个水平分支注浆孔,分支孔长度 450\text{ m} \sim 600\text{ m},设计靶区为亚关键层下方 1.5\text{ m} 内的离层空间。

由于地层中夹杂有坚硬的砂质铁结核,钻孔极易向下偏斜打入采空区。技术团队引入了中矿天智无线电磁 MWD 随钻测控系统,配 1.25^{\circ} 弯单弯螺杆钻具。

3. 应用效果数据对照表

工艺及效果维度 改造前(普通定向钻进) 改造后(MWD闭路控斜系统) 技术改善说明
靶点纵向偏差量 平均 ± 2.8\text{ m} (打入垮落带) 平均 ≤ 0.45\text{ m} (层位精准) 实现了注浆管路落点 100\% 在目标区
水平孔一次见浆率 42\% (跑浆漏浆严重) 96.8\% 浆体完全充填离层空腔,形成硬托
月均停钻打捞频次 2次 / 月 0次 / 年 (振动自保护) 大幅减少了卡钻折断等三级钻探事故
地表沉降下沉率 62\% (由于充填失效) ≤ 8.5\% 地表含水层未见漏失,保水开采达标

八、随钻仪器入井校准与测量控制台点检台账

为保证测斜数据的真实性,地测班必须每日填写以下点检自查表:

  • [ ] 地面三维指南针校准(地磁偏角校对):每天开钻前,使用精密磁罗盘在无铁磁干扰区测量当地磁方位角,写入 MWD 测控系统作为基准补偿值。
  • [ ] 探管电池电压检测:检查入井仪器锂电池组的开路电压(需 ≥ 28\text{ V},保证孔底 120 小时连续工作用电)。
  • [ ] 螺杆钻具水眼喷嘴点检:检查螺杆旁通阀是否启闭灵活,流道喷嘴有无磨损冲大,防泥浆排量不足导致 MWD 信号微弱。
  • [ ] 无磁钻铤同轴度校核:使用量规测量无磁钻铤及短节螺纹,保证弯曲度 ≤ 0.5\text{ mm/m},防止仪器探管卡死或同轴度超限偏斜。

九、常见问题 FAQ

Q:为什么在定向钻进经过含铁磁性的黄铁矿或铁矿化砂岩层时,MWD 的方位角会剧烈跳变?

A:MWD 的三轴磁力仪是通过测量地磁矢量来计算方位角的。如果地层中含有黄铁矿结核等强磁性矿物,会产生局部的杂散磁场,使磁力仪采集到的地磁场强度和方向严重畸变,导致方位角跳变。解决方法是:此时应将 MWD 切换为“重力工具面”模式,暂时忽略磁力仪方位,依靠地表的陀螺测斜仪(Gyro)进行阶段性孔底测斜标定和复核,避开磁场干扰段后再恢复磁力测量。

Q:泥浆脉冲 MWD 和无线电磁(EM)MWD,在干旱的陕北煤矿区应该怎么选择?

A:陕北及内蒙古的黄土高原/戈壁矿区,水资源极度匮乏,如果大量使用常规泥浆循环,会面临水费高昂和环保泥浆池占地问题。此时,无线电磁(EM)MWD 是更优选择,因为它不需要连续的泥浆循环柱作为介质,支持空气或雾化泡沫钻进。但是,如果上覆岩层中含有高阻的风积沙层或超深煤层(电阻率极高),EM 电磁波会在地层中发生剧烈衰减。如果孔深超过 600 米,应优先考虑泥浆脉冲 MWD,以保证信号传输的穿透性。

Q:随钻测量的探管是高精度的电子仪器,如何保证它在孔底高频机械振动和碎石冲击下不被震坏?

A:MWD 探管内部的加速度计和磁力仪均为高度集成的固体MEMS传感器。在结构设计上,探管外部套有高抗压的无磁保护外筒,且探管与保护外筒之间填充了特制的高弹硅橡胶减震套(Vibration Damper Sleeve)和弹性聚氨酯缓冲环,可吸收孔底 90\% 以上的机械高频振动与纵向冲击力,确保仪器能在 20\text{ G} 的冲击振动下稳定工作。

参考依据

  1. 团体标准 T/CCT xxx-202x《煤矸石覆岩隔离注浆充填技术规范(征求意见稿)》
  2. 《煤矿井下定向钻进技术规范》(NB/T 10118-2018)
  3. 煤矿地质测量规程(2026年最新修订版钻探章节)
  4. 定向钻井技术与轨迹控制模型(石油工业出版社)
