通过高浓度矸石浆体充填离层带，控制地表最大沉降至 320mm 以内，成功实现了脆弱沙地的保水采煤与减沉控水生态安全。
现场施工必须确保钻孔终孔靶区位于导水裂缝带预测顶点以上至少 15m，且采用双级高密封固井，严防憋压时发生管路反喷。
一、鄂尔多斯矿区的双重生态挑战：特厚煤层开采与沙区保水
内蒙古鄂尔多斯盆地是我国极其重要的特大型煤炭生产示范基地，铺设着丰富的侏罗纪延安组优质煤炭资源。该区域矿井开采普遍具备“埋深浅、煤层厚、一次开采高度大、综采放顶煤（综放）推进快”的物理特征。然而，与丰厚地下资源形成强烈反差的是，地表分布着生态环境极度脆弱的毛乌素沙地、库布齐沙地及波状起伏的黄土丘陵。
在这种地质与地貌双重约束下，传统的垮落法开采会引发一系列严重的灾害与生态环境恶化：
- 导水裂缝带（WCFZ）失控发育与水资源枯竭：
特厚煤层开采后，采空区上方覆岩会发生剧烈的破断与垮落。由于一次采高（或放煤厚度）极大，导水裂缝带的高度会以极高的比例向上发育。在浅埋条件下，裂缝极易直接贯穿地表下方的第四系萨拉乌苏组孔隙含水层，以及作为天然防水屏障的离石黄土/红土隔水层。这会导致地下水源以强径流的形式大量下渗流失，不仅造成矿井涌水量激增、威胁井下采掘安全，还会导致地表萨拉乌苏组地下水位大幅下降，引发沙区赖以固沙的沙柳、柠檬条等植被因断水而大面积干枯死亡，使防沙治沙环保屏障毁于一旦。
根据《煤矿防治水细则》及经典采矿力学理论，垮落带高度 \(H_c\) 与导水裂缝带高度 \(H_f\) 与开采煤层累计厚度 \(M\) 存在直接的非线性映射关系。对于中硬岩层，计算经验公式如下：
$$\text{\\text{垮落带高度 } H_c = \\frac{100M}{4.7M+19} \\pm 2.2}$$
$$\text{\\text{导水裂缝带高度 } H_f = \\frac{100M}{1.6M+3.6} \\pm 5.6}$$
当煤层厚度 \(M = 8.5\text{ m}\) 时，计算所得的导水裂缝带发育高度 \(H_f\) 可达 \(55\text{ m} \sim 75\text{ m}\)。若基岩上覆载荷较薄（如仅有 \(80\text{ m} \sim 100\text{ m}\)），导水裂缝将直达松散覆盖层底板，导致萨拉乌苏组地下水瞬间漏失。
- 地表剧烈开裂与荒漠化加剧：
特厚煤层垮落开采带来的地表拉张变形极高，地表拉伸变形值通常远超地质合规上限。沙层在剧烈拉张下会产生宽达 0.5m~1.2m 的永久性阶梯状拉张裂缝。这些裂缝不仅撕裂了脆弱的土壤结构，还成为风沙侵蚀的通道，导致大面积沙丘活化，荒漠化迅速扩张，严重违背了“绿色矿山建设规范”中关于生态环境修复的强制要求。
因此，鄂尔多斯盆地特厚煤层开采必须引入覆岩隔离注浆充填技术，在覆岩关键层弯曲但未断裂的“离层空隙”中高压注入浆体，为上覆岩层提供主动支撑，在空间上切断导水裂隙的上升通道，实现保水采煤与减沉控水的地质合规。
---
二、覆岩隔离注浆在特厚煤层中的作用机制：坚硬覆岩拱顶托板构建
覆岩隔离注浆的核心理念是在上覆岩层的主关键层（Key Stratum）弯曲变形的黄金窗口期，利用地面打设的斜向定向丛式井，精准向其下方的离层空间内注入大流量悬浮浆体。
在鄂尔多斯盆地，覆岩通常由中粗粒砂岩、泥岩及砂泥岩互层组成。由于煤层开采厚度极高，必须在空间上实现以下两点物理力学机制：
- 高承载顶托效应的建立：
当综放工作面推进时，煤层被采空，直接顶垮落。随着推进距离增加，基本顶（亚关键层及主关键层）开始发生弯曲并与下方软弱泥岩层脱离，形成一个呈板状或拱状的“离层空隙”。
主关键层下方的离层下沉挠度方程可近似用弹性薄板理论来描述：
$$\text{W(x) = \\frac{q x^2(L-x)^2}{24 E I}}$$
其中 \(q\) 为上覆载荷压强，\(L\) 为主关键层悬露跨度，\(E\) 为弯曲弹性模量，\(I\) 为岩层截面惯性矩。
在离层发育达到峰值但关键层尚未破断（即弹性变形阶段）的黄金窗口期，注浆泵送系统将矸石粉煤灰悬浮浆液充填至该空间。当浆液充满并压实后，在关键层下方形成了一层具有一定抗压刚度的“人工浆体承载托板”。当上覆岩层试图继续下沉时，该托板将下沉载荷反向支承，将重力向采空区两侧的煤柱和实煤体转移，减小了主关键层的弯曲挠度，使其不再破断断裂，从而将导水裂缝带强行“隔离”在主关键层下方。
- 主动憋压劈裂与微裂隙自阻封堵：
在注浆后期，通过泵送系统实施憋压（压力通常保持在 \(2.5\text{ MPa} \sim 4.2\text{ MPa}\)）。在高压作用下，浆体向主关键层底部因拉张产生的微裂隙发生劈裂充填。由于粉煤灰和磨细矸石粉具有极佳的集料自锁效应，浆体在裂隙中流动时，水分向周围多孔介质发生渗透滤失，浆体浓度迅速升高，最终在裂隙喉部发生“颗粒级配自阻卡堵”，将微裂隙彻底封堵，恢复岩层的整体隔水完整性。

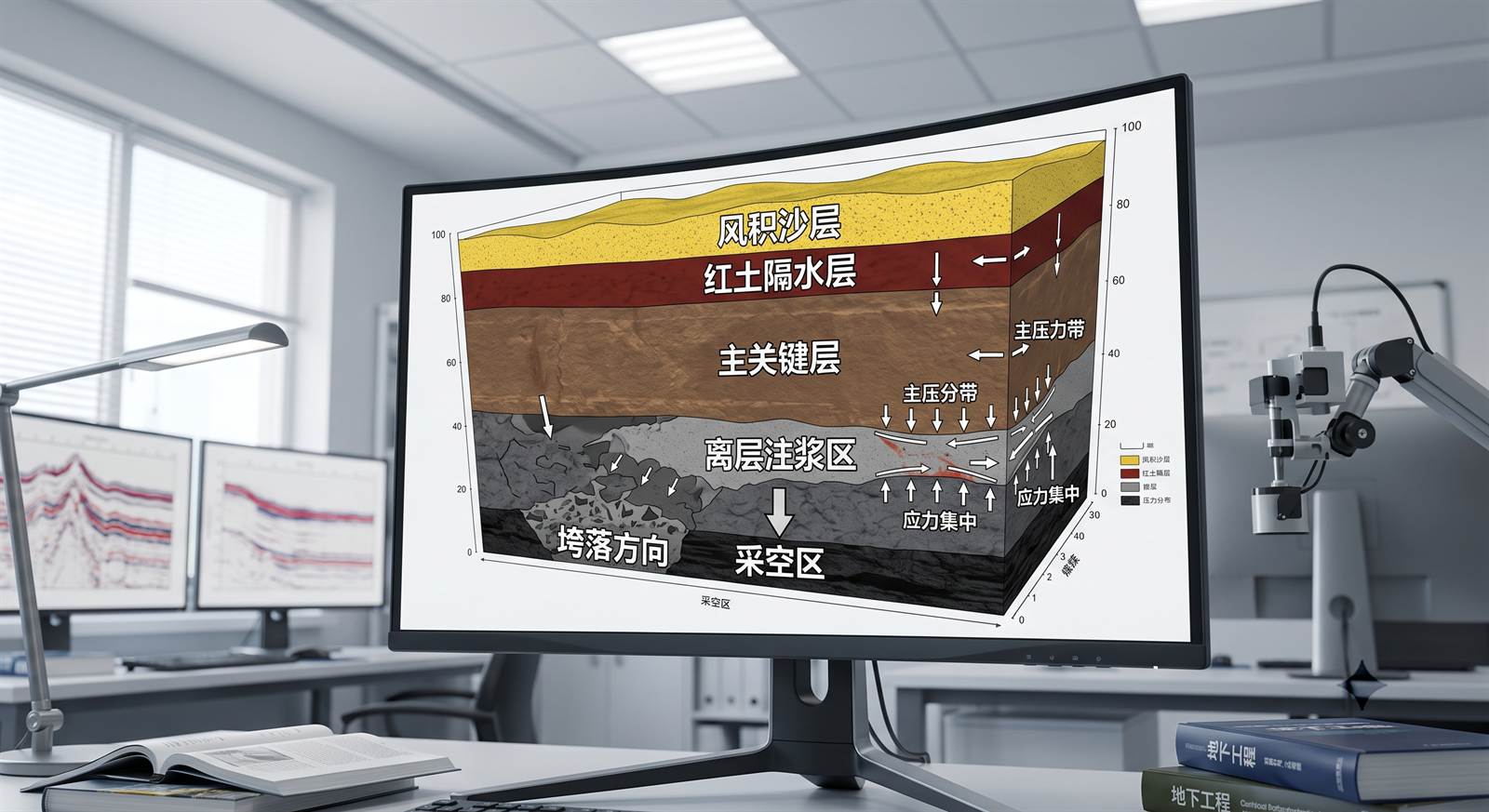

鄂尔多斯特厚煤层离层注浆保水减沉三维地层剖面模型
---
三、鄂尔多斯保水注浆核心工艺参数对账表
为了指导实际工程设计，并在环评和安评中提供量化论证依据，特厚煤层保水隔离注浆参数需严格执行下表指标：
| 参数类别 | 物理量与指标要求 | 标定依据与工程目的 |
|---|---|---|
| 1. 煤矸石骨料粒径 (D50) | \(\le 0.15\text{ mm}\) (最大粒径 \(\le 2.0\text{ mm}\)) | 保证大流量长距离（>1500m）高压泵送不离析、不堵管，避免粗颗粒沉降 |
| 2. 浆体固相浓度 (质量百分比) | \(68\% \sim 72\%\) (或水固比 W/S 为 \(0.38 \sim 0.45\)) | 降低浆体在离层空隙内的泌水率，提高充填压实效率与托板强度 |
| 3. 辅助悬浮剂 (掺量比例) | 优质粉煤灰/膨润土占比 \(10\% \sim 15\%\) | 提高浆体非牛顿流体切应力，防止泵送间歇时管内浆液固液分离 |
| 4. 定向丛式井水平位移 | 水平位移量 \(\ge 120\text{ m}\) (靶区终孔间距 \(120\text{ m} \sim 150\text{ m}\)) | 实现地面一站式丛式钻井平台，降低沙区征地协调与环评扰动费用 |
| 5. 固井套管密封耐压 | 萨拉乌苏组段全双套管固井，耐压 \(\ge 8.0\text{ MPa}\) | 防止浆液在高压憋泵阶段沿注浆管壁反窜破坏地表土壤层 |
| 6. 泵送终止憋压压力 | \(2.8\text{ MPa} \sim 4.2\text{ MPa}\) | 确保离层空间充填密实，且不超过基岩的极限水力劈裂红线 |
| 7. 离层高度与体积充填率 | 离层最大发育高度 \(\ge 1.2\text{ m}\)，充填率 \(\ge 88\%\) | 提供足够弯曲刚度，控制地表最终下沉系数 \(\le 0.20\) |

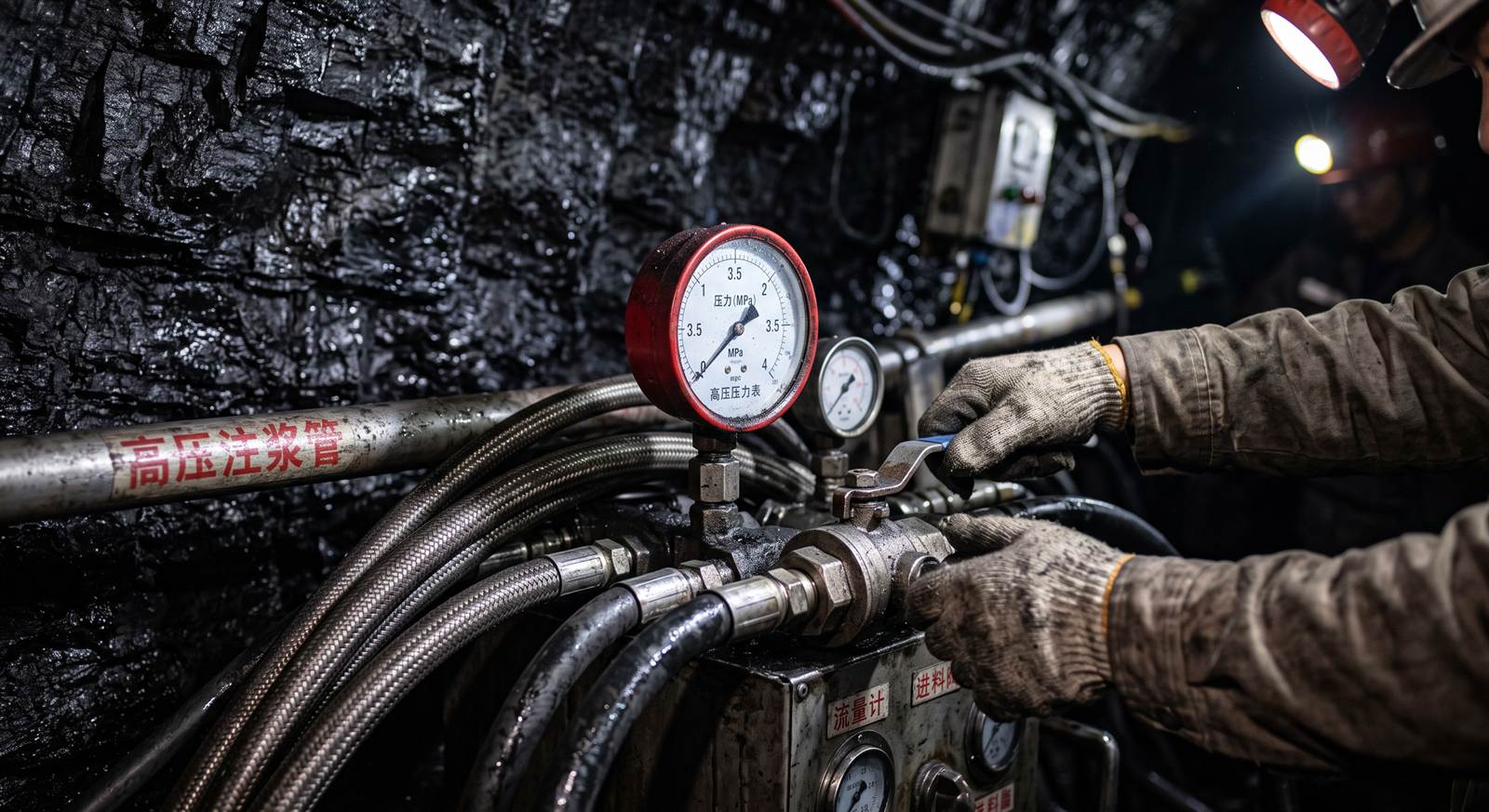

采空区上覆关键层高压憋压泵站阀门与压力表监测实拍
---
四、典型工程实践：某年产800万吨综放工作面减沉控水效果实测
在鄂尔多斯矿区某主力矿井的 30201 综放工作面，项目实施了覆岩隔离注浆保水减沉示范工程。工作面开采深度平均 -360m，煤层厚度平均 8.2m，地表为典型的半固定起伏沙丘地貌，上覆第四系萨拉乌苏组含水层厚度 35m，其下发育有连续的红土隔水层。
为确保开采不对萨拉乌苏组水源造成毁灭性破坏，项目部按以下工艺流程进行了工程落地（数据已做脱敏处理）：
- 地面超细磨矸制浆系统建设：
在洗煤厂旁建设了一套日处理矸石能力 5000 吨的超细湿式研磨制浆站。原料矸石通过颚式破碎机初破至 \(\le 10\text{ mm}\)，随后送入湿式球磨机进行循环磨矿。
添加 12% 的地面电厂粉煤灰，利用矿井水配置成质量浓度为 70.5% 的高浓度悬浮料浆。经检测，浆体沉降析水率 \(\le 2.5\%\)，在剪切速率 \(\gamma = 10\text{ s}^{-1}\) 下的表观粘度为 \(180\text{ mPa}\cdot\text{s}\)，具备极佳的流态化自流泵送性。

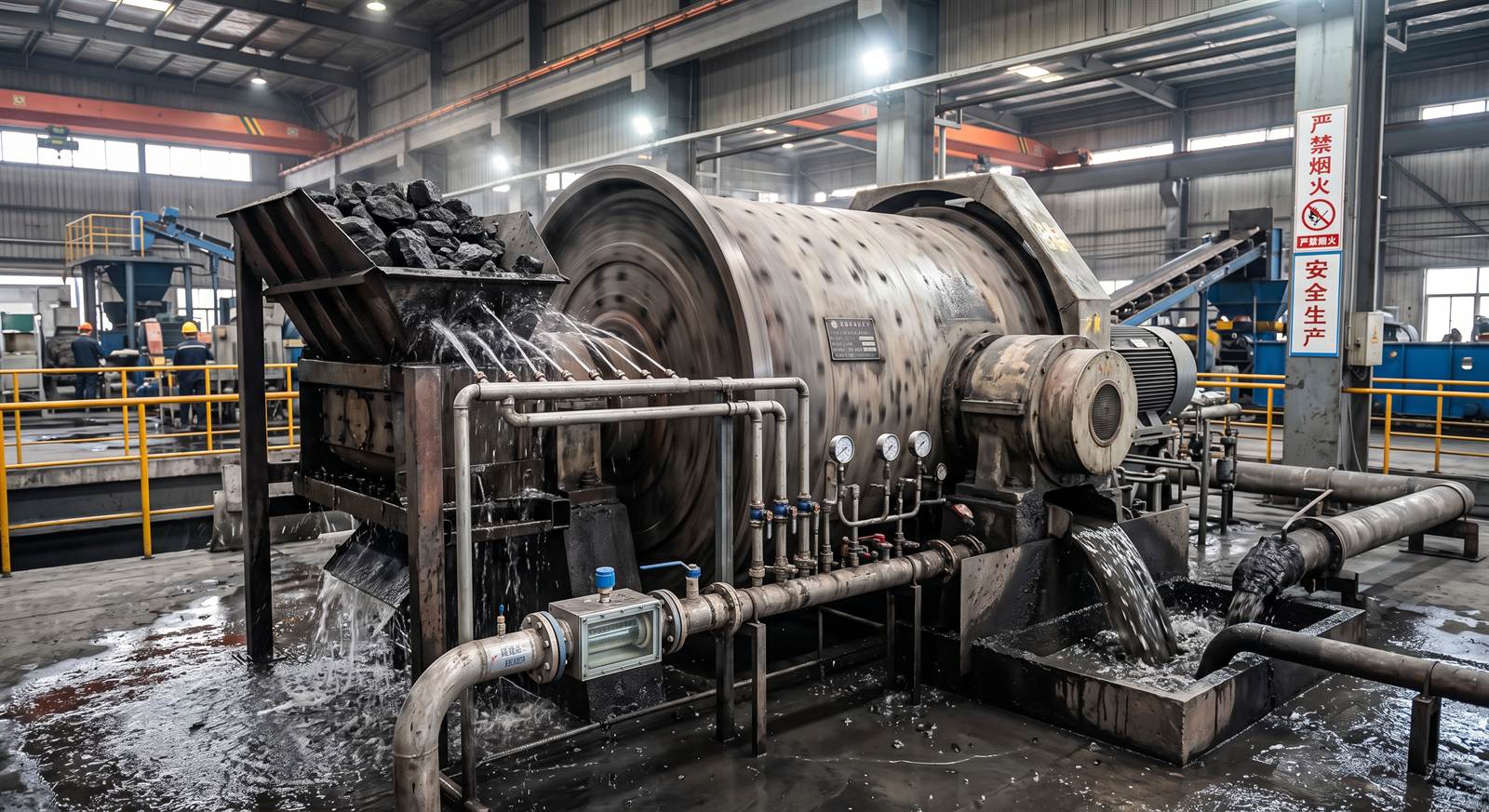

地面固废磨细制浆站大排量球磨机组运行现场
- 地表丛式定向注浆孔施工：
在避开萨拉乌苏组地下水敏感源的稳定地表布置了一个丛式平台。打设了 5 个定向斜孔。钻孔穿过表层风积沙与萨拉乌苏组含水层后，在埋深 95m 处的红土隔水层中配置了双级密封钢套管，并采用高标号油井水泥进行全长固井固孔，确保套管承受压力不低于 10 MPa。
定向斜孔水平位移最大达到 145m，终孔靶区精准定位于主关键层（中粒砂岩，埋深 220m）下表面与下方软泥岩层之间的离层预计带。
- 动态追踪憋压注浆运行：
当综放工作面推进跨过首个注浆孔投影边界前方 80m 时，启动高压泵送系统。
注浆压力随着充填量增加呈现出平缓上升趋势。在注浆初期，压力保持在 \(1.2\text{ MPa} \sim 1.8\text{ MPa}\)；随着充填体将离层空间填满并压实，压力陡增，系统启动憋泵，当泵口表压达到 \(3.8\text{ MPa}\) 时停止本孔注浆，关闭逆止阀门，使浆液在高压下脱水结壳固结。整个工作面开采期间，单孔最大憋入量达 \(6.2\text{ 万 m}^3\)，总消纳煤矸石及粉煤灰达 \(22.8\text{ 万吨}\)。
- 成效监测与对账分析：
- 地表沉降监测：地表连续 GPS 定位站与水准仪实测表明，在未实施注浆的对照采区，地表最大沉降量达到了 2.85m；而在注浆充填控制区内，地表最大沉降量仅为 310mm，地表下沉系数由 0.65 降低至 0.07**，地表无任何宽度超过 5cm 的拉张裂缝。
- 水位监测对账：布设在萨拉乌苏组含水层中的动态观测盲孔测得水位在采动过程中仅微幅波动 0.12m，未发生任何突发性漏水漏沙事故。这表明离石红土隔水层防线保持了物理连续性，保水率达 99.5%** 以上。
---
五、常见工程事故与应急处置规程
覆岩隔离注浆属于地下“黑箱”工程，高压大排量输送中容易受岩层突然破断、管路摩阻异常及固井缺陷等影响，导致发生工程事故。总工室应常备以下应急预案：
1. 长距离输浆管路“堵管”事故应急处置
- 产生原因**：浆体砂石骨料粒径失控（出现大块研磨不均的矸石渣）；泵送间歇停泵时间过长导致管内固液离析沉降；管道局部过度磨损阻力急剧上升。
- 异常征兆**：地面注浆泵出口压力表在 \(30\text{ s}\) 内瞬间飙升至安全限值（例如 \(\ge 8.0\text{ MPa}\)），且中控系统显示的浆液流量骤降为 \(0\text{ m}^3\text{/h}\)。
- 处置流程**：
- 瞬间停泵卸压：立即按下地面泵房紧急停止按钮，将系统电控切断。
- 开启防爆排空阀：缓慢旋开高压管线拐弯处的事故泄压排放阀，将主管路内残存的高压气体和淤浆排放至防爆池中。
- 定位堵管段：利用手锤敲击法沿长距离地表管线逐段敲击，声音发闷低沉的段落即为物料淤积结块段。
- 高压清水反冲洗：拆开堵管段法兰，接入临时高压清水泵（压力 \(\ge 5.0\text{ MPa}\)）进行分段反向冲洗，直至将积砂彻底排出管外。
2. 注浆憋压过程中的“反喷与跑浆”事故应急处置
- 产生原因**：萨拉乌苏组表层套管水泥固结不密实，浆液在高压憋泵下沿着固井水泥环裂隙反窜回地表；地下岩层存在隐伏断层或未探明断裂带，浆液向邻近采空区或回风巷道发生突发性窜漏。
- 异常征兆**：注浆孔注浆量已达数万方，但注浆压力长期处于零压或负压状态，井下巷道锚杆支护点突发渗出灰色泥浆，或注浆孔地表口部土壤发生泥浆涌出。
- 处置流程**：
- 降低排量与降压：立即将变频泵排量下调 50%，将泵送出口压力控制在安全底线压力。
- 注入双快水泥浆/速凝浆：向搅拌仓中紧急混入 3% ~ 5% 的水玻璃（硅酸钠）促凝剂及膨润土，配制成触变性极强的“快凝水泥-膨润土混合料浆”，通过注浆孔泵入地层，使其在漏失通道中快速发生化学固结堵漏。
- 分段间歇注浆：采用“注水 20 分钟，停泵 15 分钟”的间歇注浆法，依靠浆体在自重和初凝力作用下在裂隙中发生物理堆积，逐步重建封堵壁面。
- 封孔或变位：若持续跑浆无法封堵，必须果断关闭该孔阀门，采用高标号水泥浆实施永久性封孔，并启用备用定向分支孔。

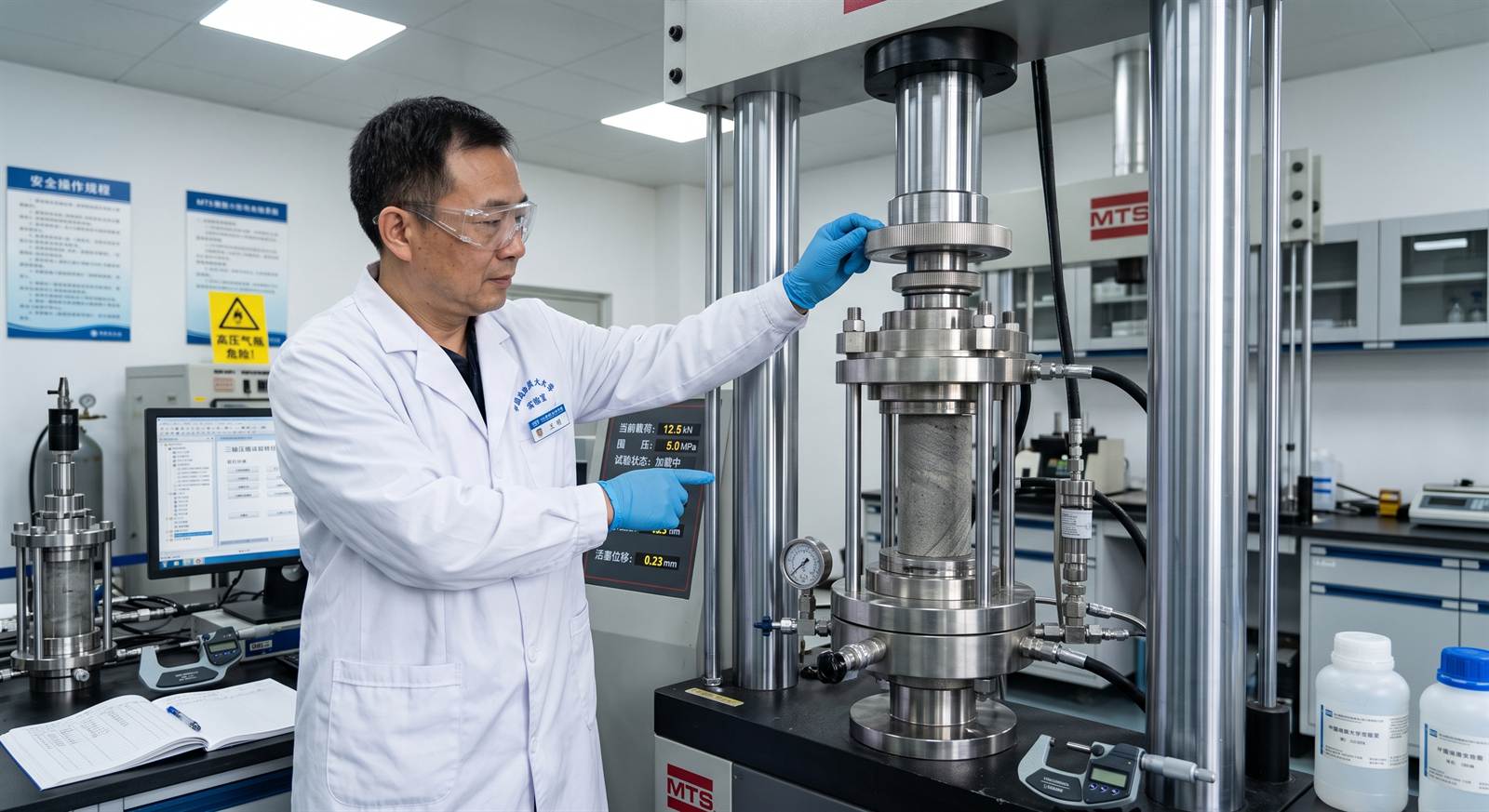

实验室高抗折注浆固结岩心三轴力学刚度测试
---
六、总工程师自检：鄂尔多斯盆地保水隔离注浆 5 项红线指标
总工程师在方案立项、现场审查及生产过程中，必须逐一对照自检：
- 上覆连续红土隔水层厚度：矿区地测钻孔柱状图表明第四系松散层底部的粘土红土隔水防线是否保持在连续的 \(\ge 6.5\text{ m}\) 以上？（若缺失或局部发生天窗，高压憋泵注浆极易导致水浆沿地层反窜）。
- 分支终孔靶区与 WCFZ 距离：分支定向孔的注浆靶区深度是否被严格控制在导水裂缝带理论发育顶点以上至少 \(15\text{ m}\) 的主关键层下表面？（严禁将注浆孔直接打入采空区垮落带，导致浆液流失失效）。
- 长距离管网沿程摩阻极限：超细矸石浆体在大流量长距离输送中，是否配比了木质素磺酸钠减水助泵剂？（要求高压管路内浆体流动的平均摩阻压降严格控制在 \(\le 1.2\text{ kPa/m}\) 以内）。
- 双级固井套管强度与阀门耐压：穿过萨拉乌苏组含水层的表层套管抗拉抗折强度是否达到油井专用标准？井口高压逆止阀及球阀防爆压力不低于 \(8.0\text{ MPa}\)？
- 地表拉伸变形监控限值：InSAR 卫星遥感与现场 GPS 测点反馈的地表拉伸变形值，是否被控制在 \(\le 1.5\text{ mm/m}\) 的地质安全警报红线内？（一旦超限，必须立即停止注浆，采取支护及泄压应急措施）。
---
七、资料依据与行业参考
- 国家能源局，陕蒙能源基地矿山生态环境保护与一般工业固废（煤矸石）就地处置指导意见
- 《煤炭学报》，特厚采高综放工作面关键层运动离层发育规律及高压憋压注浆减沉力学托板设计（2025年第6期）
- 中国煤炭工业协会，一般工业固废（煤矸石、粉煤灰）井下超细研磨注浆充填技术规程（T/CNCA 2026-11）
- 西安科技大学地质与环境学院，内蒙古鄂尔多斯盆地特厚煤层保水采煤与脆弱水土资源保护联合评估可研报告
---
