注浆层位怎么选？导水裂隙带、隔离岩柱、含水层保护的关键判断

张洁贞 中矿天智信息科技（徐州）有限公司高级销售经理 · 煤矿智能化与绿色充填方案

一、为什么注浆层位选择是"第一道关"？

在前面的系列文章中，我们讲了覆岩隔离注浆充填的整体原理（第1篇）、关键层的判别方法（第2篇）、制浆系统的设计（第3篇）。很多总工看完之后说：

“关键层找到了，浆也能制了，但注到哪一层？注浅了怕没效果，注深了怕出事故，到底怎么判断？”

这个问题是整个注浆工程设计中最关键、最核心、最不能犯错的环节。

打个比方：如果覆岩隔离注浆充填是“往楼里灌混凝土加固”，那注浆层位选择就是决定“往哪层楼灌”——灌错楼层，要么混凝土流到了不该去的地方（跑浆、灌入工作面），要么加固了个没用的位置（充填无效），要么把水管打爆了（导通含水层）。

注浆层位选择必须同时满足三个硬条件：

三个条件缺一不可，这是注浆安全 and 效果的底线。

二、先搞清楚三个核心概念

在讲怎么选层位之前，必须把三个概念讲透。这三个概念是层位选择的全部基础。

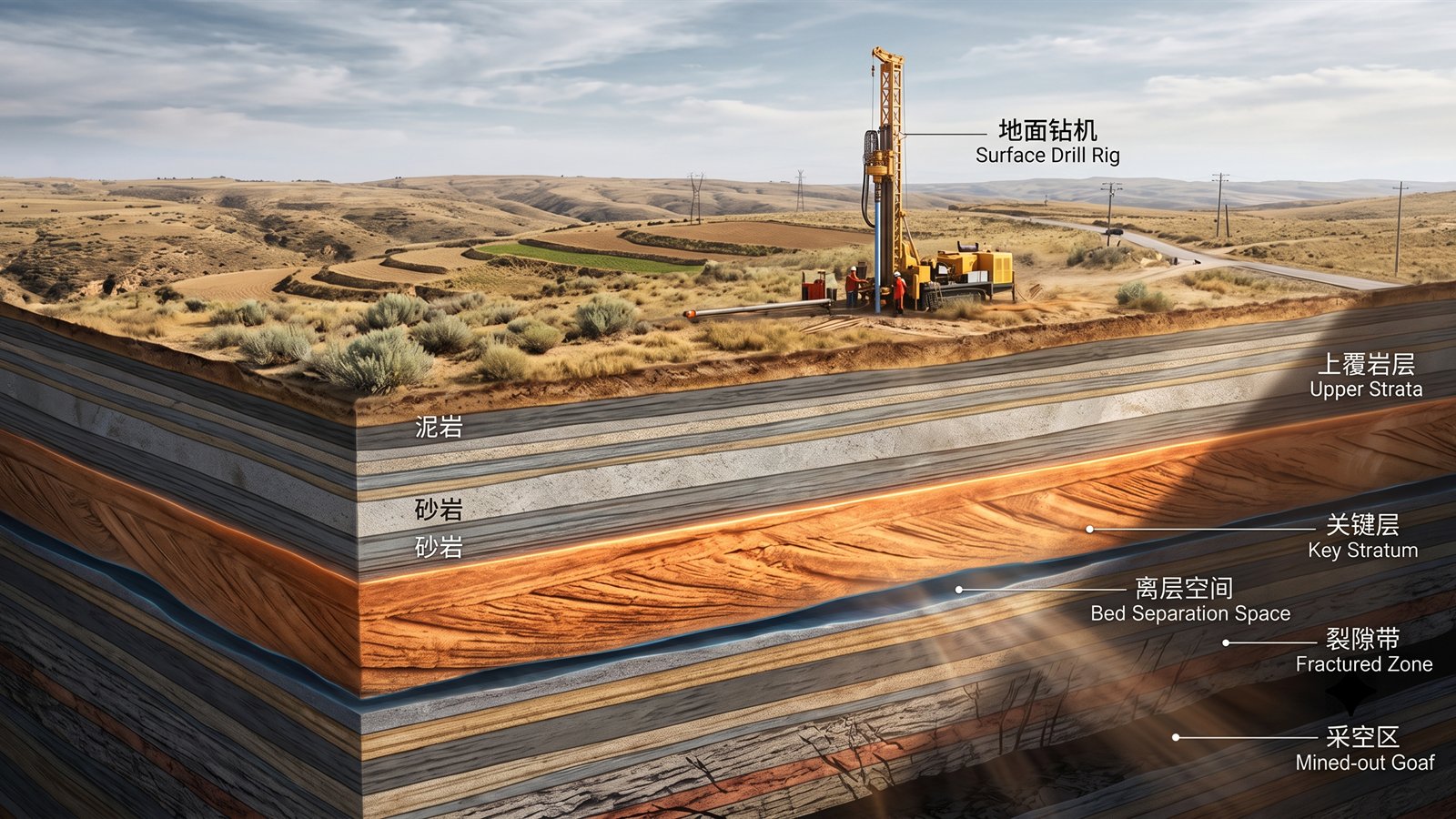

1. 导水裂隙带——“不能碰的红线”

学术定义： 采空区上方岩层在矿山压力作用下，形成的具有导水能力的裂隙发育区域，从直接顶到裂隙发育最高点的竖向范围。

通俗理解： 工作面采完煤之后，头顶上的岩层会“碎”——紧挨着采空区的岩层直接垮塌（垮落带），再往上的岩层虽然没完全塌，但产生了贯穿性裂隙（裂隙带）。这些裂隙像“漏水的管道”，水和浆体都能沿着它们流下来。

导水裂隙带 = 垮落带 + 裂隙带。

类比： 想象你把一块千层糕的底层抽掉（采煤），最下面几层直接碎了（垮落带），再上面几层虽然没碎，但出现了一道道裂缝（裂隙带）。裂缝区域的上界就是导水裂隙带顶界——注浆必须在这条线以上。

导水裂隙带高度的确定方法：

经验公式参考：

重要提醒： 经验公式给出的是范围值，不是精确值。在实际项目中，必须取偏安全的上限值来确定注浆层位底界。

2. 隔离岩柱——“安全的隔墙”

定义： 注浆层位底面与导水裂隙带顶界之间，保持完整（未破裂、无贯通裂隙）的岩层段。

作用： 隔离岩柱像一道“安全隔墙”，防止注浆压力向下传导导通裂隙带，也防止浆体沿已有裂隙下渗。

类比： 你在一栋楼的第15层灌混凝土（注浆），第8层以下已经碎裂了（导水裂隙带）。第9层到第14层的完好楼板和墙壁，就是“隔离岩柱”——如果这几层也裂了，混凝土就会漏到碎裂区域，甚至流到地下室（工作面）。

隔离岩柱厚度要求：

判断隔离岩柱是否合格的关键因素：

• 厚度：越厚越安全，但不是唯一指标；
• 完整性：有无断层、陷落柱、原有钻孔穿过隔离岩柱；
• 岩性：以砂岩、灰岩等硬岩为主的隔离岩柱比泥岩、页岩好——硬岩不容易被注浆压力压裂；
• 含水性：隔离岩柱中有含水层时，需评估注浆是否会改变水文条件。

3. 含水层——“必须保护的命脉”

在陕北、鄂尔多斯等保水开采区域，含水层保护不仅是安全问题，更是政策红线。

注浆层位与含水层的三种空间关系：

含水层保护的核心指标：

三、注浆层位选择的"五步判定法"

搞清楚了三个核心概念，下面来讲具体怎么操作。注浆层位选择有一套成熟的五步判定流程：

第一步：建立覆岩地质模型

做什么： 收集采区钻孔柱状图、岩石力学参数、综合柱状图，建立从煤层到地表的完整覆岩地质模型。

关键要素： 包含每层岩石的岩性、厚度、强度、弹性模量，主要含水层的位置、水位、富水性，以及地质构造的空间展布。

第二步：计算导水裂隙带高度

做什么： 根据煤层采高和覆岩岩性，计算导水裂隙带顶界高度（距煤层底板的竖向距离）。无实测数据时，必须取公式上限值以留出安全余量。

第三步：判别关键层并锁定候选层位

做什么： 在裂隙带以上的覆岩中，按关键层理论判别主关键层和亚关键层，锁定底面可能发育离层空间的候选注浆层位。候选层位必须在裂隙带以上、有明确的关键层属性，且底面有离层发育条件。

第四步：验证隔离岩柱和含水层安全

做什么： 对每个候选层位，验证隔离岩柱厚度是否达标（一般≥15～30m）、是否完整（无断层或不良孔），以及是否与含水层重合或紧邻。

第五步：综合比选确定最终层位

做什么： 从通过安全验证的候选层位中，综合考虑安全性、离层体积、减沉效果、施工难度和经济性，确定最终注浆层位。在满足安全前提下，优先选择最低位的有效关键层底面离层空间，以降低钻孔成本和施工难度。

四、典型覆岩条件下的层位选择策略

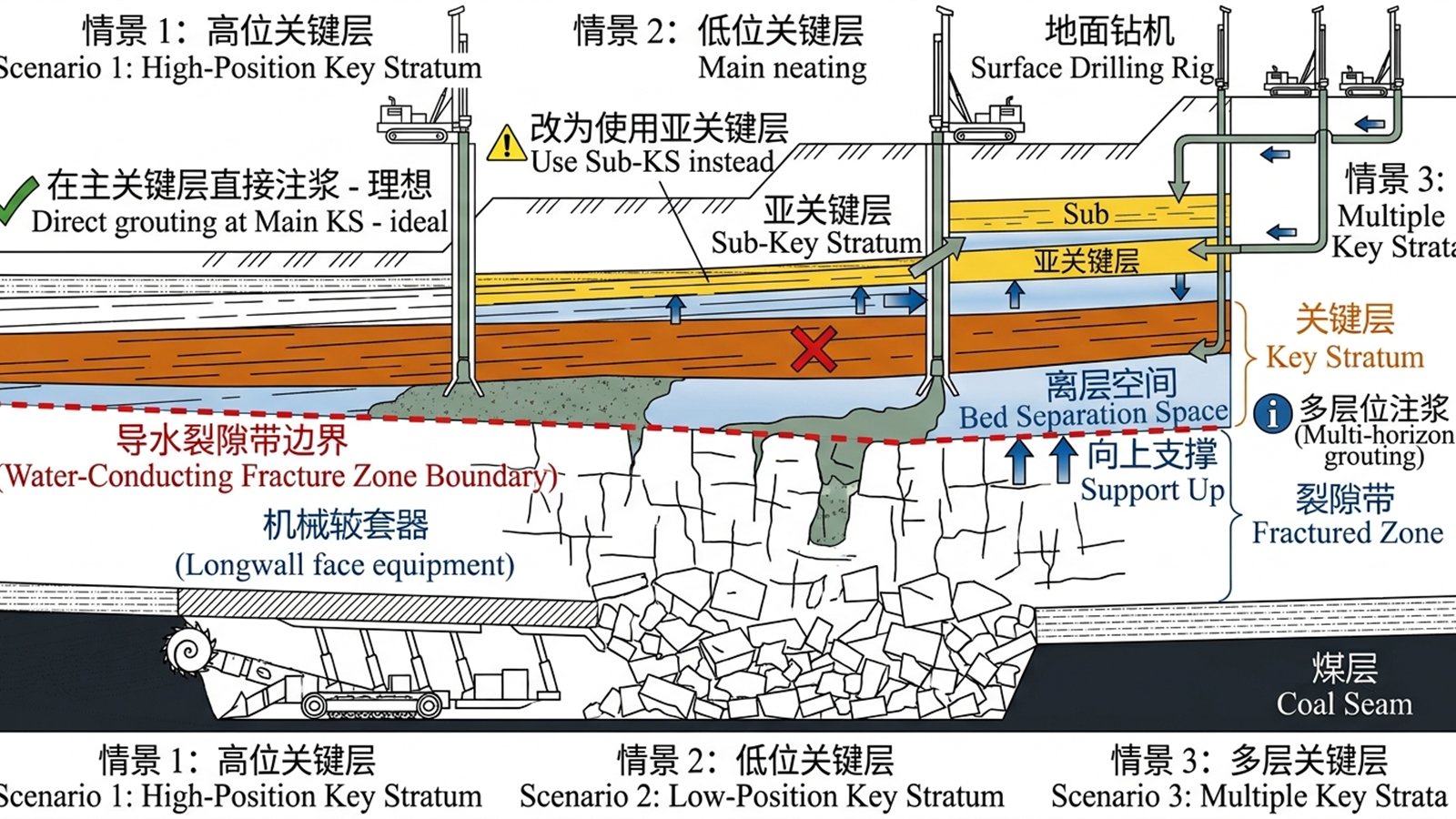

不同矿井的覆岩条件差异很大，层位选择策略也不同。以下是四种典型情景：

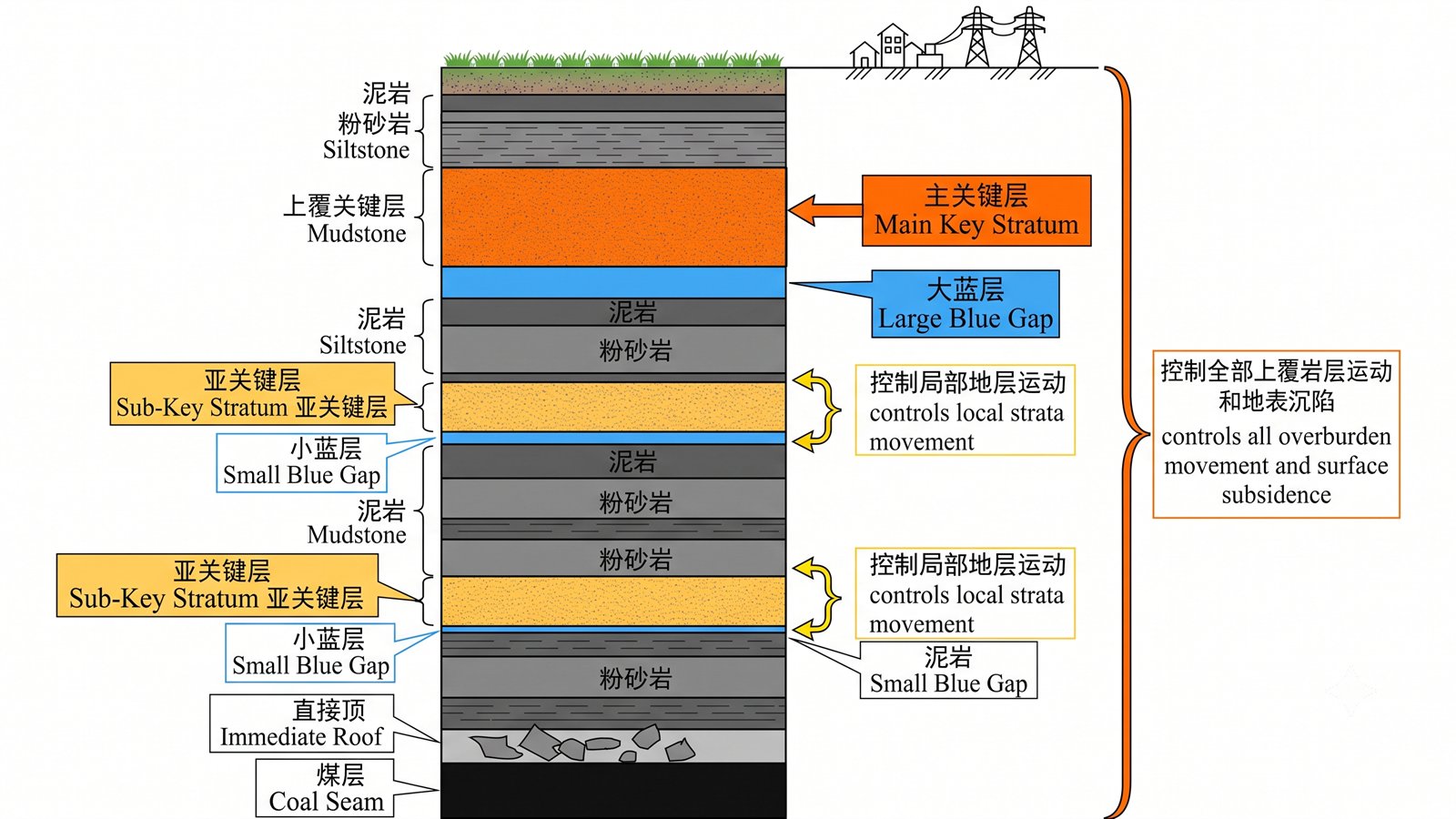

情景一：单一主关键层，高位，裂隙带以上

覆岩特征： 覆岩中有1层厚度显著突出的主关键层，距煤层较远，位于裂隙带以上，且隔离岩柱充足。这是最理想的情况，直接在主关键层底面离层空间注浆即可，减沉效果最佳。

情景二：主关键层在裂隙带内或附近

覆岩特征： 主关键层距煤层较近，位于裂隙带以内或顶界附近。此时不能直接注主关键层，需要向上寻找裂隙带以上的亚关键层。如果上方没有合适的亚关键层，该矿井可能不适合覆岩隔离注浆。

情景三：多层亚关键层，无明显主关键层

覆岩特征： 覆岩中有3～5层中等厚度的亚关键层，没有特别突出的单一主关键层。策略是多层位联合注浆，首选最低位的有效亚关键层，必要时向上增加注浆层位，但这会显著增加施工复杂度。

情景四：含水层与关键层交叉分布

覆岩特征： 含水层位于两层关键层之间，或含水层紧邻关键层。这是最复杂的情况，必须做专项水文地质评价。优先选择含水层以下（且裂隙带以上）的关键层注浆，严格控制注浆压力并加密水位监测。

五、注浆层位选择中最容易犯的5个错误

在设计和论证阶段，以下5个误区经常被忽视，总工需要重点防范：

• 只看厚度不看位置：盲目选择最厚的硬岩层作为注浆层，却忽视了它实际落在导水裂隙带以内，导致浆体沿裂隙漏失。
• 裂隙带高度计算取了中值：公式计算未考虑偏差上限，导致实际开采后裂隙带突破设计红线，导通注浆层。
• 忽略隔离岩柱中的隐伏构造：认为岩柱厚度足够，但未排查其中的断层、陷落柱或未妥善封孔的废弃老钻孔，形成“漏浆通道”。
• 未考虑重复采动叠加效应：在上下重叠的多煤层开采中，仍按单煤层采高预计裂隙带高度，导致设计严重偏向危险区。
• 选定层位后现场不做连通验证：直接按图纸盲注，缺少压水试验和动态监测，无法及时纠偏。

六、层位验证的现场方法：理论与实际的校核

图纸设计的层位必须在现场进行动态校核，常用以下三种方法：

1. 压水试验

通过注浆钻孔向目标层位注水，监测水压和流量变化。如果随着注入水量的增加，水压急剧下降且流量突增，说明钻孔已成功与离层空间连通，可以转入正式注浆。

2. 离层多点位移监测

在钻孔中安装多点位移计，监测不同深度岩层的相对位移。位移差值出现突增的层位，即为离层空间实际发育的位置，可用于校核终孔层位。

3. 钻孔电视检测

将高清摄像探头下入钻孔，直接观察隔离岩柱的完整性以及关键层底面离层空间的开合状态、岩壁破碎程度。这是最直观的校核手段。

七、注浆层位选择的必备资料清单

项目论证和方案设计前，矿方地测部门需要备齐以下资料，以确保判定准确：

八、注浆层位选择与其他设计环节的关系

注浆层位选择是整个充填工程的“定盘星”，它直接制约和决定了后续的一系列设计：

• 钻孔布置：终孔深度完全由注浆层位深度决定，钻孔偏斜控制指标也与层位厚度挂钩。
• 浆体流变设计：层位越深，管道泵送压力越大，对浆体的流动性和防析水沉降要求越高。
• 注采协同控制：层位高低决定了离层发育到闭合的时间窗口，直接影响注浆的跟采节奏。
• 监测方案设计：多点位移计的锚固点深度、地表沉降观测网的密度，均需根据所选层位进行针对性设计。

九、资料依据与行业参考

本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理，重点从矿方方案决策和工程落地角度进行解释。公开资料只作为边界依据，具体项目仍需结合矿井地质、采掘计划和现场试验校核。
