工程导语:核心矛盾与控制边界

张洁贞 2026-06-30 · 约 12 分钟阅读 技术机理

在陕北榆林风沙草滩生态脆弱区,浅埋深薄基岩煤层回采极易导致上覆第四系萨拉乌苏组含水层漏失。通过覆岩隔离注浆技术在基岩主关键层下方注入矸石粉煤灰高悬浮浆体,能够限制隔水红土层的拉张变位,实现裂隙压密自愈,从而实现“保水采煤”与绿色矿山建设的生态双赢。

一句话结论

陕北榆林浅部矿区实现保水开采的关键,是主动控制红土层下方基岩的弯曲下沉,而离层注浆是目前大面积控制下沉的最有效手段。

总工决策提醒

方案设计必须做足萨拉乌苏组含水层三维建模,注浆压力严禁超过1.2倍自重压力,避免憋泵憋破红土层发生反向溃水溃沙。

01

一、陕北榆林矿区水资源流失与红土屏障破损痛点

陕北榆林矿区(如神木、府谷、榆阳北部)煤层储量极佳,但由于地处毛乌素沙漠与黄土高原的过渡带,地表多为脆弱的风沙草滩,生态极为敏感。浅埋深(通常为 100m~300m)和薄基岩的赋存特征,使得采煤过程中面临严重的水文地质灾害隐患:

  • 萨拉乌苏组生命水源流失:上覆第四系萨拉乌苏组富含高品质地下潜水,是支撑区域绿洲生态的唯一水源。
  • 天然红土防渗屏障破损:含水层下方天然发育着坚实致密的第四系红土隔水层(俗称三趾马红土)。采煤导致的基岩破断,会形成导水裂隙带。一旦拉张裂隙顶穿并撕裂红土层,地下水将不可逆地漏入采空区,导致地表干涸、植被枯死。

如何在不留设大面积防水煤柱的情况下保障萨拉乌苏组含水层的完整性,是榆林各矿总工程师面临的首要难题。

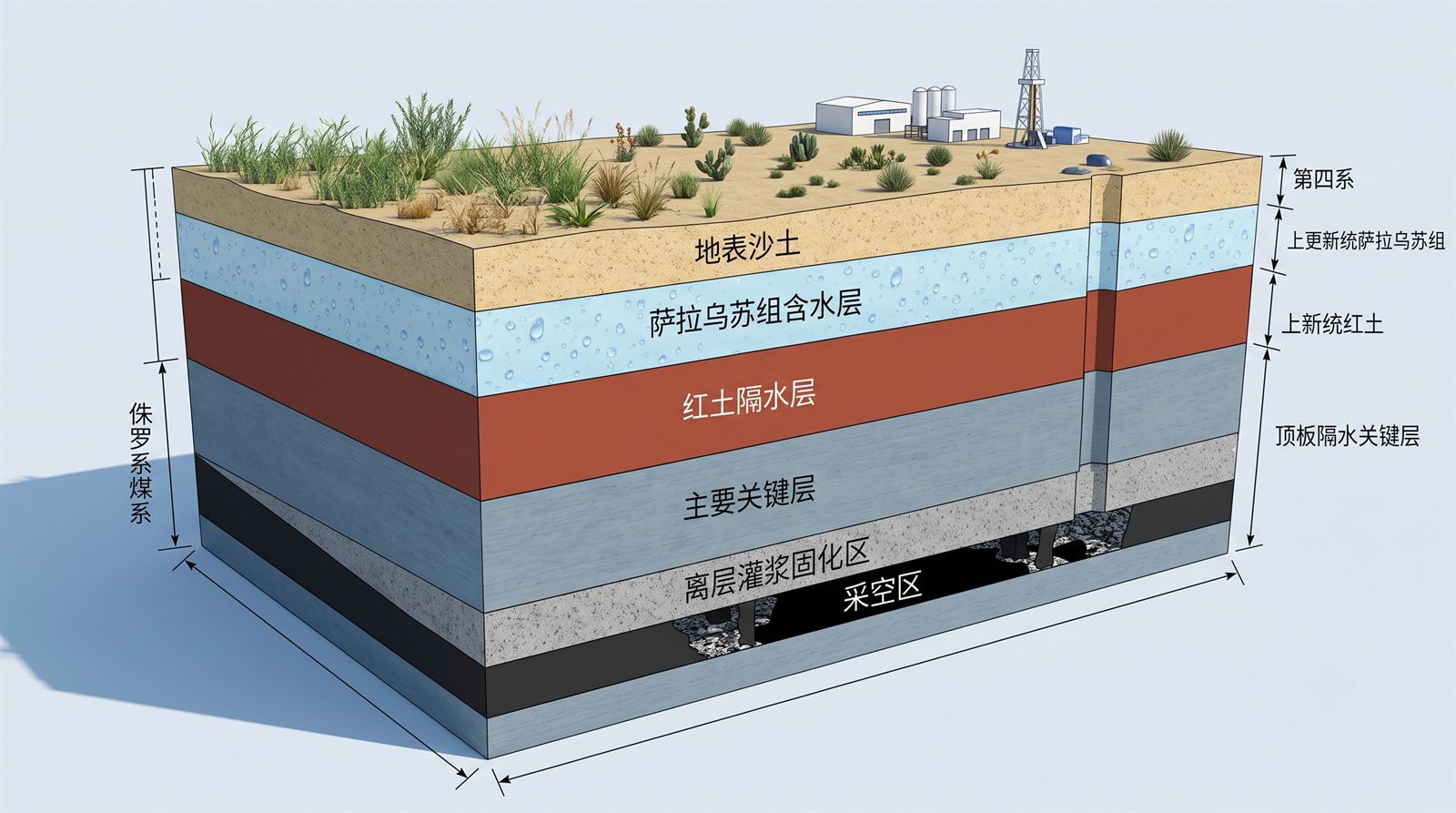

陕北薄基岩采煤与萨拉乌苏组含水层红土层保护剖面
图1:萨拉乌苏组砂层、致密红泥岩隔离层与基岩煤系地层的空间构造,以及注浆浆体阻断下渗的水位控制机制。
02

二、覆岩隔离注浆保水防失水控制机理

覆岩隔离注浆保水开采技术,改变了传统的矿井水“先漏后治”被动方法,采用“主动托顶、受压自愈”的主动防御机理:

  1. 主动托顶——控制红土层拉伸挠度:在基岩关键层下方弯曲离层发育前,打设地面注浆孔,注入高悬浮的矸石粉煤灰悬浮液。浆体结实产生强大的反向支撑,托托住基岩,使得上部红土层的拉张应变控制在 0.5‰~1.0‰ 的安全值以内,避免拉裂。
  2. 微细裂缝自修复机制:悬浮浆液中富含细度极高(d50 ≤ 0.05mm)的矿物微粒,能够随渗流挤入红土层底部的微裂缝。在围压作用下浆体析水脱水泥化,将微小裂缝“焊死”并恢复红土层的防渗性能,使渗透系数恢复至 10⁻⁷ cm/s 以下。
  3. 杜绝溃沙隐患:压密的浆体填补了离层空腔,形成了一道隔绝地表砂土与地下水向下流动的“柔性屏障”,从根源消除了煤矿工作面突水溃沙的安全隐患。

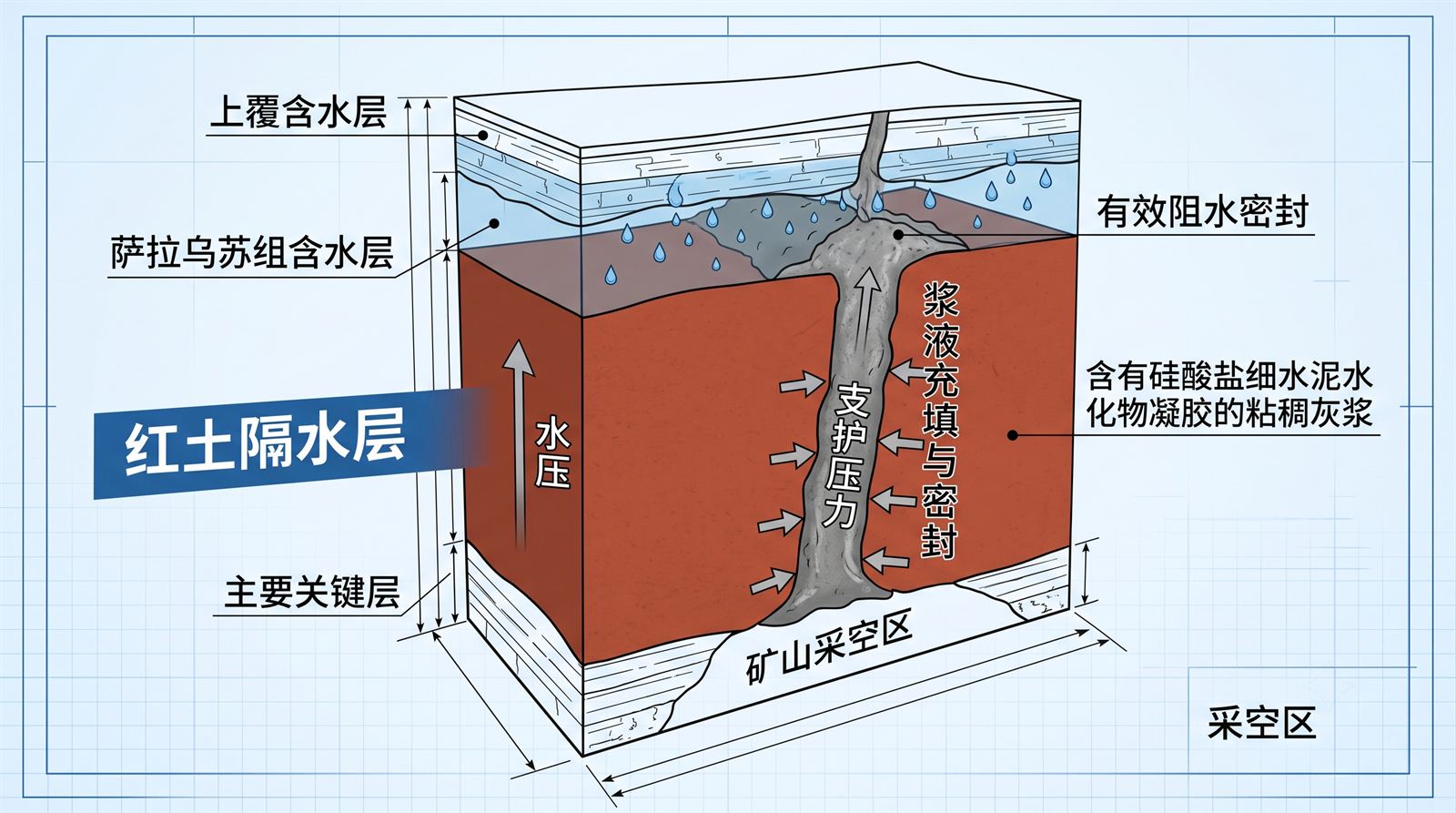

高粘度悬浮浆体封堵裂缝并阻绝水流漏失示意图
图2:高压矸石细粉浆体楔入红土裂隙,通过颗粒吸附析水,实现原位防渗层厚度重构与破断自修复。
03

三、陕北保水注浆方案设计的四大红线参数

榆林矿区保水采煤的设计有着极为严苛的红线要求,稍有偏差即可能引发大面积漏水:

  • 浆液保水率要求:浆体 2 小时静态析水率必须 ≤ 2%,保水率 ≥ 98%,防止高渗砂岩层过度夺水引发孔底堵塞。
  • 安全开采比值红线:基岩厚度与累计采煤高度之比(基采比)建议 ≥ 8.0;若低于 6.0,则必须采用限制采高或条带式开采协同。
  • 注浆憋泵压力临界值:孔口最终憋泵压力控制在 3.0~5.0 MPa,最大严禁超过 1.2 倍覆岩自重应力,防止压力过载顶破红土层。

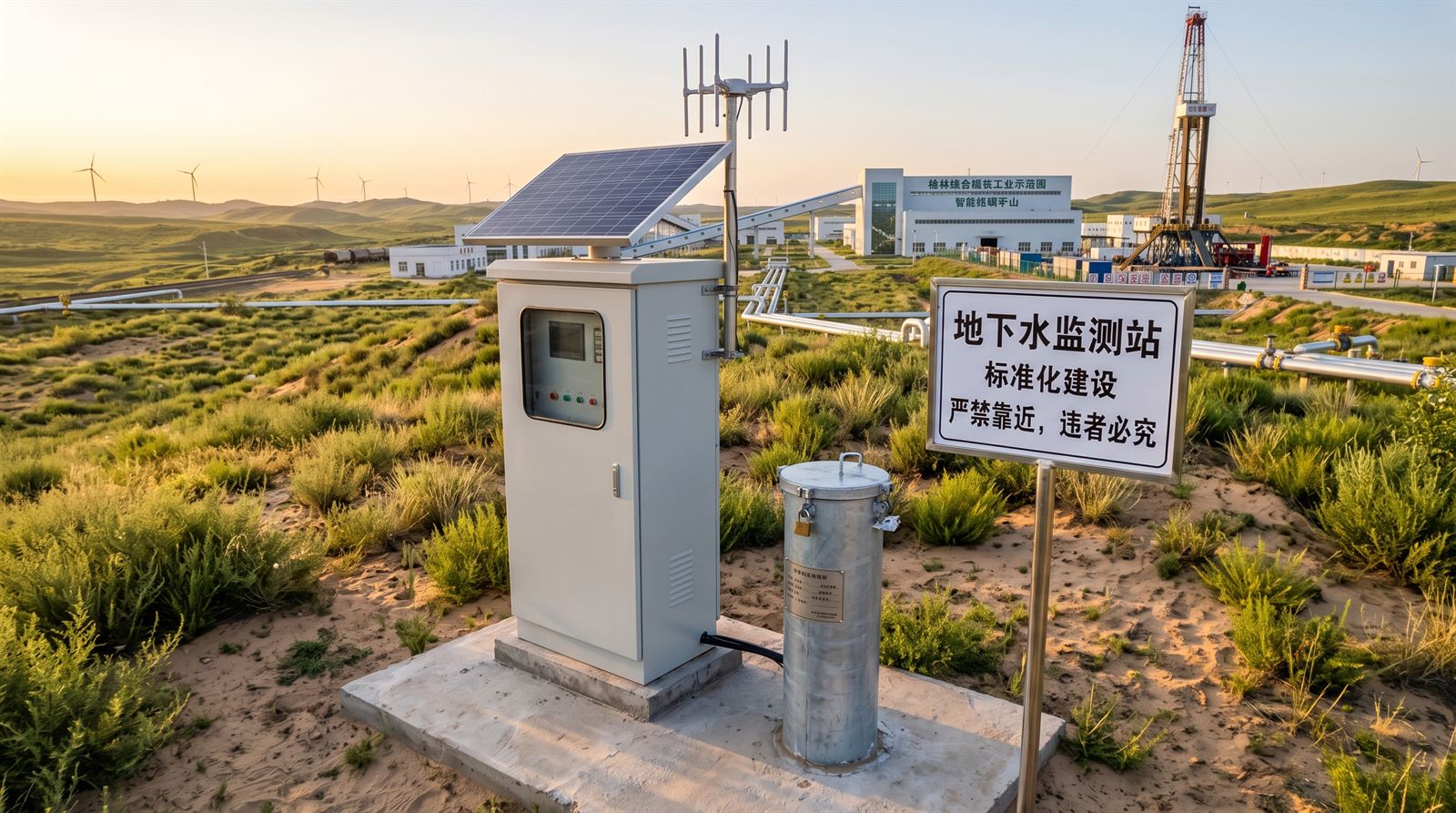

陕北草滩风沙区地下水位长效观测站
图3:安装了太阳能供电系统的标准化萨拉乌苏组地下水位自动遥测井,长效回传浅部地下水流失数据。
04

四、榆林保水注浆方案自查与合规性审查15项清单

总工程师在内部评审方案时,必须严格逐项核对这 15 项指标:

4.1 水文地质与红土天然隔离层(5项)

  • 是否详细测绘了萨拉乌苏组含水层的富水性分区、动态水位曲线与地下水补径排条件?
  • 是否对全工区红土层(离石红土/三趾马红土)的厚度连续性(厚度需 ≥8m)进行了插值建模?
  • 红土层样品是否通过了三轴土工试验,获取了其在天然状态下的极限拉应变与孔隙比?
  • 导水裂隙带发育高度预计是否通过了井下双端堵水测漏或微震动态监测的现场校核?
  • 方案是否分析了工作面推进速度对上覆隔水粘土层动态变形弯曲下沉斜率的影响?

4.2 制浆防离析与管泵控制(5项)

  • 针对高粉粒配比,矸石和粉煤灰制备工艺中,粒径在 ≤ 0.074mm (200目) 的占比是否 ≥ 60%?
  • 配方中是否使用了环保型增粘剂(如聚丙烯酰胺或膨润土),并证明对萨拉乌苏组地下水无任何化学毒性污染?
  • 地表高压泵送系统是否设计了“变频排量微调 - 管道压力突变自保护卸荷”联锁响应?
  • 输浆管道是否配备了能适应陕北冬季 -30℃ 极端低温的管道电伴热和紧急清管风机?
  • 浆体干粉配料称重系统是否支持全自动闭环控制,误差稳定在 ±1% 以内?

4.3 环保水位监测与井下安全联动(5项)

  • 萨拉乌苏组含水层内是否打设了长效地下水水位在线监测孔,并实现数据日同步?
  • 井下工作面是否配备了综采支架下沉速率与综采围岩压力的在线大屏可视化监测台账?
  • 方案中是否建立了“地表含水层水位异常降落 - 井下注浆站自动警报 - 双液浆速凝抢险”的应急响应机制?
  • 采空区防串浆隔墙是否按照最大注浆憋泵压力的 1.5 倍防爆安全要求进行了受力校核?
  • 该保水开采覆岩隔离注浆设计是否经有煤炭行业甲级资质院设计,并经陕西省煤监局专家组评审通过?
05

五、榆林矿区保水注浆关键控制参数表

控制监测指标绿色保水安全运行区隔水层开裂/漏失预警区现场技术纠偏与抢险手段
含水层在线水位正常季节性波动 (±0.3m)骤降 ≥ 1.0m停止工作面推进,地表加打应急注浆孔,注入高粘度双液浆
注浆泵口最终压力3.0~5.0 MPa≤ 1.2 MPa (或急剧憋泵)压力骤降说明浆体流失或串浆,加入膨胀速凝剂;憋泵则排泥清水洗管
浆液静态析水率 (2h)≤ 2%≥ 6%调整配比,增加 0.3% 膨润土,提高浆液悬浮稳塑性
工作面涌水量正常充水区间 (≤ 50 m³/h)突增 ≥ 120 m³/h启动井下应急疏干排水系统,地表注浆泵调至最大流量进行压密抢注
地表累计下沉系数≤ 0.15≥ 0.30充填率不足或悬顶面积过大,增加浆体浓度,提高单孔泵送总量
陕北保水采煤水资源保护可行性专家审查会
图4:校企联合科研团队与陕监局总工联合对金鸡滩附近浅埋深保水注浆方案的红土抗剪应变与防离析进行校对。
06

六、资料依据与行业参考

本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理,重点从矿方方案决策和工程落地角度进行解释。公开资料只作为边界依据,具体项目仍需结合矿井地质、采掘计划及现场试验校核。

07

需要在陕北浅部矿区实施保水采煤与隔离注浆方案评估,下一步准备什么?

建议收集矿井三维水文地质精查报告、萨拉乌苏组含水层富水性等值线图、粘土隔水层防渗性能测试指标及工作面开采计划。我们会协助联系中国矿业大学科研团队,进行精细的数值模拟及可行性大纲审查。
