一、充填注浆开采顶板变形治理的突出灾害痛点
在当前的矿山开采技术转型中，无论是通过“煤矸石高水材料充填”还是“覆岩隔离注浆”，其终极地质安全诉求都是为了替代煤柱支撑、减缓覆岩运动并控制地表沉陷。然而，许多矿井在工程实践中，由于对顶板结构变动的动态评估不足，时常面临着令人挠头的安全风险：
- 坚硬顶板悬露面积过大诱发强冲击地压灾害：在实施注浆的区域，如果注浆填充体接顶率不足（低于 90%），顶板主关键层在回采后会处于“弯曲悬露”状态。当工作面推进至临界跨距时，主关键层会发生突发性大面积破断，瞬间释放高达 10^5 \sim 10^6\text{ J} 的巨大地应力弹性震能，产生剧烈的冲击波，导致巷道瞬间闭合、支架倾倒乃至严重的人员伤亡。
- 顶板离层通道突水与空洞漏风自燃（跑风漏气）：当关键层与下方破断层位发生离层脱节时，离层空间内会积存大量高压地下水。由于缺乏顶板下沉监测，一旦离层突然闭合，极易发生突水事故；而残留的空腔裂缝也是采空区浮煤接触氧气的通路，为煤层自燃埋下隐患。
- 支架选型不匹配与支护阻力过载：常规工作面支架是按照自然塌陷顶板设计的。如果充填顶板评估缺失，导致关键层“切顶”线改变，工作面液压支架的工作阻力可能会突然突破极限设计安全值（憋爆阀门），导致整排支架失稳。
因此，建立主关键层变形破断模型，制定量化的离层与微震动载监测预警阈值，是确保充填项目安全生产的命脉。

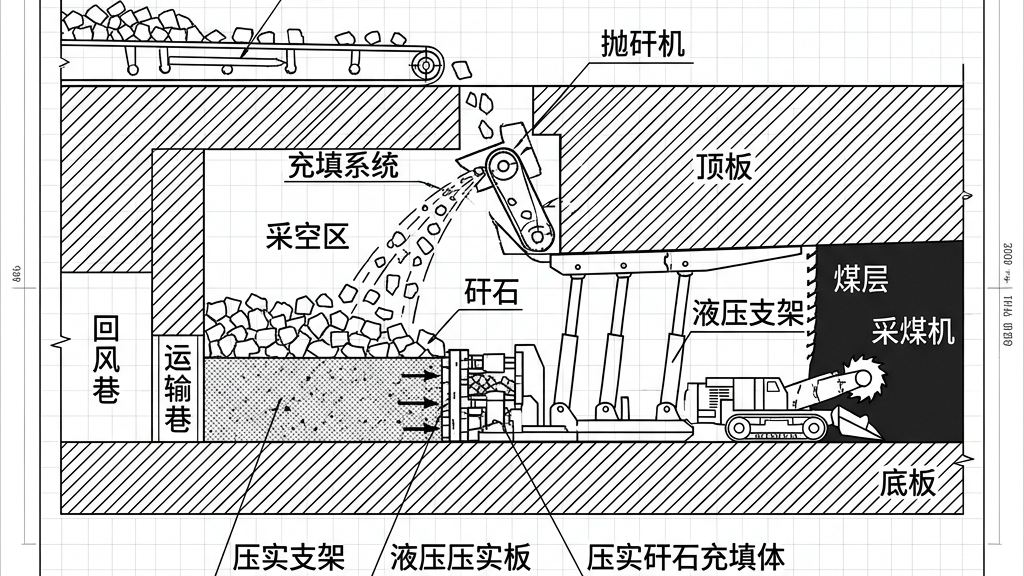

图2：覆岩主关键层失稳破断结构力学挠度演化曲线图
二、覆岩关键层弯曲破断与力学评估模型
2.1 主关键层弯曲挠度固支梁力学方程
工作面回采后，上覆岩层中的主关键层（硬厚砂岩或石灰岩）可以简化为一端或两端固支的力学梁模型（Fixed Beam Model）。在注浆体或充填体反向承载力 q_r(x) 与上覆软弱岩层载荷 q_0 共同作用下，其挠度曲线方程满足以下力学平衡：
式中：E 为弹性模量；I 为截面惯性矩；w(x) 为关键层在水平距离 x 处的下沉挠度；q_r(x) 为浆体压注致密固结后产生的抗力，其与充填体压实率和回弹阻抗模量 E_c 呈正相关：
式中：H_{goaf} 为采空区高度。通过求解该微分方程，可以得出关键层的极限拉剪应力分布：
式中：L 为悬露跨距；h 为关键层厚度。当最大弯曲拉应力 σ_{max} 达到岩体抗拉极限强度的时，关键层将发生破断：
其破断释放的弹性能量 U_e 满足：
利用这个公式，可以高精度预计工作面推进时可能产生的最大微震释放能级，用于预警系统的边界判别。
2.2 覆岩主关键层失稳稳定性评估时序
在工程控制中，必须建立如下全生命周期的顶板稳定性跟踪与工单闭环工艺步骤。
覆岩层分类及主关键层几何力学标定
对顶板百米钻孔柱状岩样进行拉剪强度标定，建立关键层结构与几何跨度数据库
顶板跨距下沉及动态微震能量提取
利用井下顶板离层仪监测大跨度悬露状态，实时提取围岩声发射微震能级频次数据
注浆密实回填反力持压在线反演
根据地面浆液累积注入体积与阻流压强，在线反解离层缝隙的充填致密度与刚度系数
稳定性临界荷载力学判别
建立剪切-滑动失稳力学方程，计算关键层在顶板剪切动载荷下的极限承载裕度安全指标
安全阀值联锁预警工单动态闭环
当安全系数突破临界预警值时，调度中心自动派发高纯氮气压注或局部水力卸压联动工单

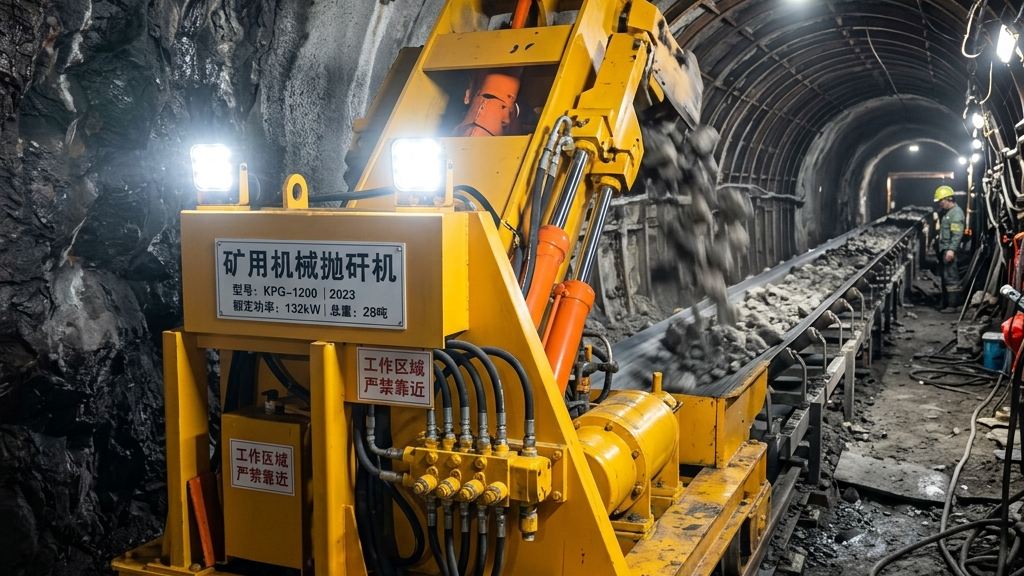

图4：超大型液压支架高压密封阀组与控制台特写
三、稳定性评估与监测预警控制参数对账表
为了实现对充填顶板的常态化精细监测，现场必须把物理位移、动载压强以及震动能量统一并联：
3.1 充填区顶板与围岩稳定性安全监测控制参数对账表
| 监测核心指标 | 正常安全运行区间 | 橙色三级预警边界 | 红色一级预警停产限 | 传感器仪表设备选型 |
|---|---|---|---|---|
| 顶板深基点离层量 | ≤ 15\text{ mm} | 15 \sim 35\text{ mm} | ≥ 35\text{ mm} | LVDT高精度红外测距离层指示仪 |
| 支架工作阻力压强 | ≤ 32\text{ MPa} | 32 \sim 38\text{ MPa} | ≥ 38\text{ MPa} (憋压溢流) | 液压支架油压数字传感器 |
| 单日最大微震能量 | ≤ 1.0 \times 10^4\text{ J} | 1.0 \times 10^4 \sim 1.0 \times 10^5\text{ J} | ≥ 1.0 \times 10^5\text{ J} (大冲击危险) | 井下三维高精微震检波器阵列 |
| 微震频次变异系数 | ≤ 0.12 (平稳释放) | 0.12 \sim 0.25 (应力集中) | ≥ 0.25 (突发静默后剧增) | 通讯分站微震事件统计模块 |
| 注浆接顶密实率 | ≥ 92\% | 85\% \sim 92\% (反力较弱) | < 85\% (存在空洞) | 地质多波超声电磁物探成像仪 |
| 地表累计沉降量 | ≤ 80\text{ mm} | 80 \sim 150\text{ mm} | ≥ 150\text{ mm} | 卫星遥测InSAR + 精密自动水准仪 |

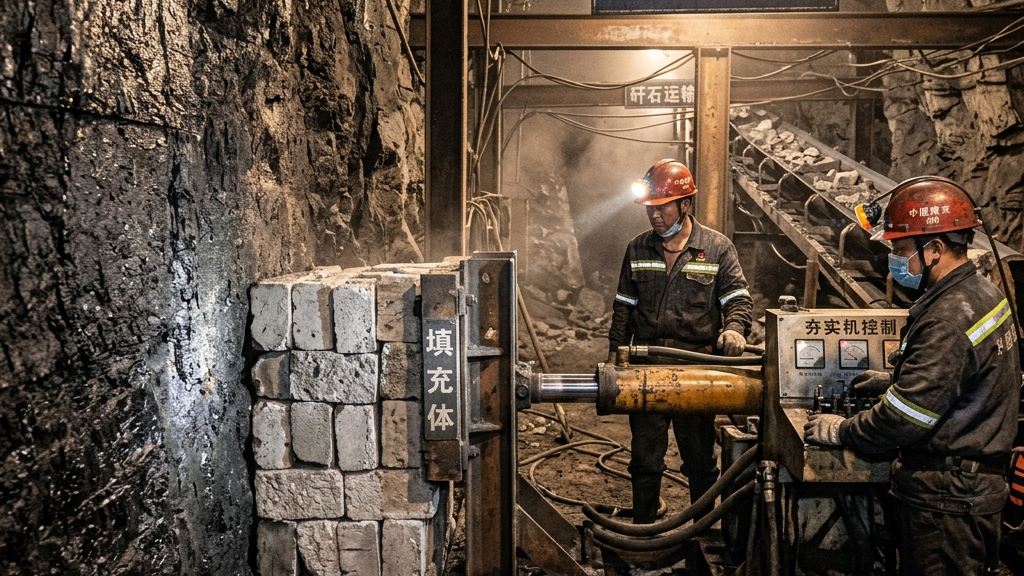

图3：工作面顶板离层指示仪及围岩工作阻力压力监测
四、突发性离层闭环与工作面憋压溢流应急处置 SOP
为防止顶板破断酿成砸人砸设备惨剧，现场必须制定规范的动作响应规程：
SOP 1：支架阻力突发性憋压溢流与微震频次超限（一级红警）
- 触发条件：监测显示，3个 相邻液压支架的数字阻力表连续 2分钟 突破 38 MPa 限制并触发安全溢流阀高压喷水，同时井下微震分站记录到在 15分钟 内发生了 2次 能量级达到 5 \times 10^4\text{ J} 的微震事件，提示关键层处于滑移剪切失稳的临界状态。
- 处置流程：
- 紧急拉断生产电源：工作面调度员拉断采煤机、刮板运输机动力电源，停止割煤进尺。
- 人员迅速撤离避灾：工作面所有施工人员退回至顺槽外侧 150米 的安全防护掩体或避难硐室中，严禁在支架下停留。
- 地表泄压与井下卸压协同：
- 地表：注浆泵站开启高压排空阀排空管路。
- 井下：防冲抢险队使用防冲专用高压钻机向坚硬顶板倾斜打设 5个 深度 35米 的预裂爆破孔或高压水力劈裂孔，人为制造“弱化割缝”，引导应力提前平稳转移。
- 回风测尘监测：防通队监测风流中的煤尘浓度，确认没有发生冲击地压扬尘后，方可由专业防冲人员进入现场检测支架完整性。
SOP 2：大面积充填体未接顶（出现离层空腔）
- 触发条件：井下雷达窥视显示，注浆孔下方岩层离层空心间隙达 280 mm，接顶率下降至 82%，地表下沉趋势有抬头变陡迹象。
- 处置流程：
- 调整浆体流变属性：降低地面制浆水固比，把浓度提升至 72%（固含量），添加 2.5% 的发泡膨胀材料（水化后体积可发生膨胀），提高浆体的自堆积接顶能力。
- 加密地表补充注浆孔：在离层空洞中心靶区周围，紧急打设 2个 垂直补充注浆钻孔，靶向灌注速凝膏体浆料。
- 井下设密闭封堵副墙：在井下采空区边缘设置充填袋装挡墙，缩短注浆边界以限制浆液流失，实施二次带压灌注。
- 复测接顶率：待再次注浆 72小时 水化反应稳定后，用孔内彩色电视探针重新复检，直至接顶率回升至 95% 以上方可恢复开采进尺。
图5：总工在矿区调度中心大屏核实顶板稳定性云图数据
五、鄂尔多斯超大悬露顶板注浆防冲减沉实践
5.1 地质与开采背景
内蒙古鄂尔多斯地区某年产 800 万吨特大型煤矿，开采 6号煤层，采深 520 米。其覆岩包含一层厚达 42 米的坚硬侏罗纪粗砂岩，属典型强冲击倾向性顶板。
工作面设计宽 300 米，在以往的塌陷法开采中，顶板大面积悬露经常达到 40000\text{ m}^2 不垮落。当它突然折断时，曾诱发里氏 2.5级 的微动震动，地表沉陷系数高达 0.85，且拉裂了附近村庄的民房地基。
为了控制沉陷和冲击地压，该矿引进了覆岩隔离注浆技术。但在施工初期，充填反力未能实时监控，由于注浆接顶高度漏检，坚硬顶板在注浆区中部依然发生了大面积离层悬空。在工作面推进至 180 米时，坚硬顶板发生断裂，剧烈的震动能释放导致顺槽 120米 范围发生底鼓（起底最大达 1.2米），支架安全溢流阀全数爆裂喷油，造成了巨大的设备损坏和工期延误。
5.2 监测预警系统升级与力学闭环
针对此事故，矿总工带队联合中国矿业大学进行了顶板稳定性评估与预警系统的全面升级：
- 立体监控网布设：沿 300米 宽工作面每隔 25米 埋设一支高频离层传感器，并在大巷和工作面两端构建 8点 空间微震定位网络。
- 建立了基于固支梁抗拉强度的预警阈值：将离层预警红线设定在 35 mm，微震单次能量红线定在 1.0 \times 10^5\text{ J}。
- 智能泄压工艺衔接：在地面注浆与井下卸压之间开发了 PLC 软连锁。当传感器反馈数据达到橙色预警（离层 20 mm 且阻力达 35 MPa）时，地面制浆站系统自动将浆料的水固比减小，增加添加剂，增大泵送阻力以强力填满空隙；若突破红线，直接触发连锁切断割煤机电源，并调度防冲队打水平定向爆破孔释放关键层集中应力。
5.3 改造前后安全指标对账表
系统升级并平稳运行两年后，防冲地测科对该煤矿的顶板控制指标进行了对账复盘：
| 监测验证指标 | 升级前（常规注浆失监） | 升级后（立体预警闭环） | 顶板防灾控制效益评价 |
|---|---|---|---|
| 工作面单日最大微震能量 | 2.8 \times 10^5\text{ J} | 1.2 \times 10^4\text{ J} | 最大释能级降低了 95.7% |
| 液压支架过载憋压溢流频次 | 18 次/月 | 0 次/月 | 彻底消除了支架倾倒砸人风险 |
| 单次冲击地压显现次数 | 2 次/年 | 0 次/年 | 生产面本质安全度达 100% |
| 顶板离层累计平均值 | 68 mm (大空隙) | 12 mm (密实接顶) | 充填密实度提高，围岩稳固 |
| 地表沉陷斜率最大值 | 8.2 \times 10^{-3} (变形剧烈) | 0.4 \times 10^{-3} (平稳微变) | 完全消除了村民民房地基开裂申诉 |
| 矸石充填浆液年消纳量 | 18.2 万吨 | 52.4 万吨/年 | 多消纳了近 3 倍的固废原矸 |
通过对关键层破断能级的控制，不仅消除了大能量释放的冲击地压风险，还将地表沉陷系数压缩至 0.08。整个工作面实现了安全无震荡稳产。
六、顶板评估与申报可行性审查必备卷宗清单
项目设计在申报顶板稳定性评价与充填安全性审查时，必须前置汇编以下卷宗：
- [ ] 坚硬顶板岩石力学测试报告：包含抗拉、抗压、抗剪强度及弹性模量测试数据。
- [ ] 覆岩主关键层空间标定与破断距计算书：包含初次破断及周期破断跨距的理论推导。
- [ ] “微震-支架阻力-顶板离层”三位一体立体监测网点设计布置图。
- [ ] 注浆接顶密实度多波电磁法透视剖面图及雷达图纸。
- [ ] 矿井防冲卸压（爆破弱化与水力劈裂）预案及应急撤人避灾路线图。
七、常见问题 FAQ
Q：注浆充填后，顶板关键层真的不会断裂吗？它最终处于什么状态？
A：覆岩主关键层最终处于“受拉伸和弯曲变形限制的连续屈服状态”。因为离层被致密、不可压缩的矸石浆体填满，浆体为上覆关键层提供了持续的向上支撑反力（类似于桥墩）。这使得关键层的悬露弯曲拉应力始终低于其抗拉断裂强度的临界值。它不再像常规垮落法那样发生“大悬露-大断裂-大震动”，而是转化为缓慢、均匀的弯曲变形，并逐步将载荷向下方的充填体传递，实现地壳应力的温柔释放。
Q：微震监测的能量值达到 10^5\text{ J} 意味着什么？为什么必须紧急停产？
A：微震能量达到 10^5\text{ J} 属于“高能级微震释能事件”。这意味着在百米地下的坚硬顶板中，有一根几十米长、数米厚的岩石梁发生了整体剪切断裂。断裂所产生的应力波如果传递到工作面，会导致积聚在围岩中的静应力发生瞬时失稳喷出（即冲击地压）。为保护生命和设备，一旦该能级被记录，说明关键层已在破断滑移边缘，必须立即断电撤人并进行爆破弱化或水力卸压，不能有任何侥幸心理。
Q：注浆体在井下潮湿和地应力持续挤压下，会不会被压扁从而造成顶板再次下沉？
A：不会。浆液水化反应后主要生成水化硅酸钙（C-S-H）及钙矾石晶体。这些材料在被硬岩块包裹的三轴侧限约束状态下，其三轴极限抗压强度可达到 35 MPa 以上。远远超过了顶板关键层向下挤压的垂直平均地应力（约 12-15 MPa）。并且，固结体具有极小的弹性徐变系数，不会发生宏观“被压扁”或“软化流失”，可确立对顶板关键层数百年的刚性反向持压。
