一、行业痛点与背景
随着我国煤炭开采向深部及生态脆弱区延伸，传统的“粗放型”开采模式面临极高风险。特别是在晋陕蒙等核心煤炭产区，矿区地表多为湿陷性黄土塬或风积沙地貌，生态系统极易因地下开采塌陷而发生不可逆破坏。当前矿企面临的痛点主要体现在三个层面：
- 环保红线与固废消纳：煤矸石山作为历史遗留的重大污染源，不仅存在扬尘和自燃隐患，其渗滤液中含有的重金属离子更是地下含水层的潜在杀手。中央环保督察已明确指出，新建煤矿必须落实“原矸不出井”或“无废消纳”，固体废物违规堆存将面临高昂处罚。
- “三下”压煤盘活与地表减沉控制：建筑物下、铁路下、水体下（统称“三下”）锁死了我国数以百亿吨计的优质煤炭资源。若采用常规崩落法开采，会引发严重的地表沉降与建构筑物开裂，经济赔偿与纠纷成本常令企业难以承受。
- 顶板动力灾害治理：采深突破800米甚至上千米后，覆岩层间积聚的巨大弹性能极易诱发强烈的冲击地压或冒顶灾害。常规的被动防冲手段（如大直径卸压钻孔、爆破卸压等）存在局限性，难以从源头上阻断应力集中与能量聚积。
因此，寻求一种集“高固废消纳、高效减沉控制、低成本运营”于一体的充填技术方案已成为各大煤炭集团总工程师的首要任务。
二、组合充填的承载机理与技术原理
单一的充填技术往往难以同时兼顾“效果”与“成本”。例如，膏体充填（自下而上）虽然能够提供极高的早期刚性支撑，实现对地表沉陷的极致控制，但由于其水泥等胶凝材料用量大、制浆系统复杂，导致其吨煤充填成本高昂（通常在80-120元/吨），限制了其在整条采煤线上的全面推广。
相反，覆岩隔离注浆充填（自上而下）利用地表长钻孔向岩层关键层下方的“自然离层空间”灌注廉价的低浓度矸石浆液，其材料成本极低（吨煤通常在25-35元左右），且不占用井下采掘接续。然而，离层空间的形成与存续具有强烈的时效性，若关键层跨距过大发生破断，浆液便会流失，导致减沉率衰减。
【组合充填的核心思想】

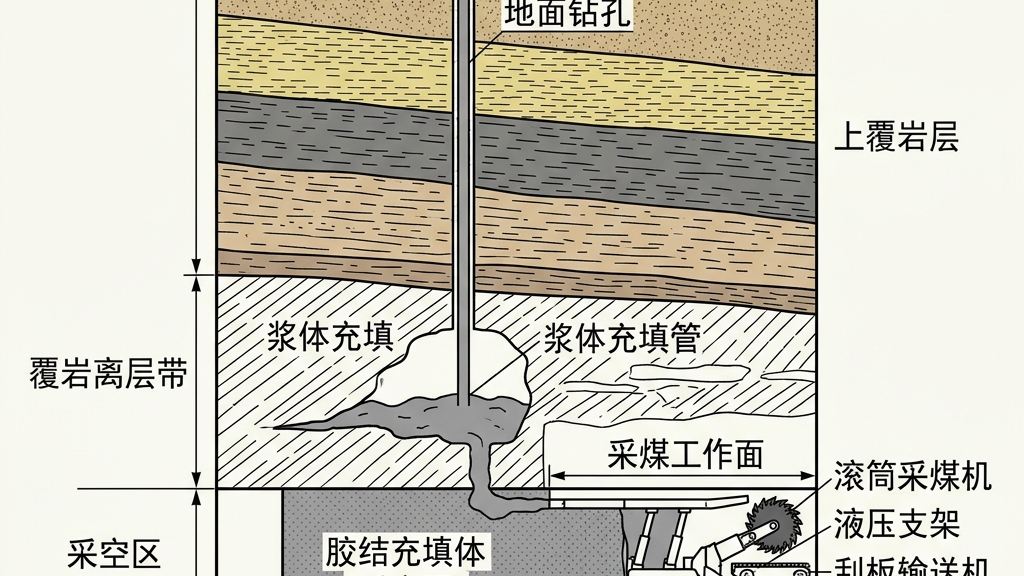

将两者有机结合：在工作面后方切眼或关键构造区构筑局部的高强度膏体充填体作为“刚性防线”，利用其极高的承载力稳固关键层，抑制其初次断裂和剧烈破断；在此基础上，在关键层上覆的离层发育区进行地面隔离注浆，消纳海量矸石浆液并控制地表宏观变形。
2.1 协同承载力学模型
组合充填体的整体支护承载力可以用下式进行量化估算：
其中：
- P_{total} 为组合系统对上覆岩层的总支撑力（MPa）。
- P_{c} 为井下膏体充填物硬化后的弹性承载力（MPa）。
- P_{g} 为覆岩离层注浆浆体在憋压状态下对覆岩的劈裂反支撑力（MPa）。
膏体充填体硬化后的弹性承载力可表达为：
其中：
- E_{c} 为膏体充填体的弹性模量（GPa）。
- \varepsilon_{c} 为充填体的轴向应变。
- h_{f} 为设计采空区充填高度（m）。
- m 为煤层开采厚度（m）。
- η 为最终充填率（接顶率，%）。
覆岩离层注浆的劈裂反支撑力受浆液流动阻力与憋压压力控制。根据关键层弯曲理论，离层空间内的稳定注浆压力 P_{g} 需满足：
其中：
- σ_{t} 为关键层的极限拉应力（MPa）。
- σ_{v} 为注浆层位处的垂直覆岩自重应力（σ_{v} = γ H）。
- K_{f} 为围岩阻裂韧度常数（MPa）。
三、工艺流程与关键工艺参数设计
组合充填工艺是一个复杂的跨系统工程，涉及井下泵送系统与地面制浆注浆系统的衔接配合。其主要工艺步骤及关键工艺控制点如下：
3.1 总体工艺流程
`mermaid
graph TD
A[地质物理参数测定] --> B[关键层判别与离层空间定位]
B --> C{工艺方案比选}
C -->|高应力/减沉红线区| D[井下采空区构筑膏体充填体]
C -->|低承载/一般覆岩区| E[地面长钻孔隔离注浆]
D --> F[工艺衔接与注采协同调度]
E --> F
F --> G[动态压力与位移监测]
G --> H[接顶率与减沉效果验证]
`
- 井下刚性支撑区构筑：在综采工作面后方空区，利用快速挡墙技术隔绝出充填区域，利用充填泵经下料管将高固相膏体（浓度78%~82%）漫灌充填采空区，在工作面后方形成宽度为 W_{c} 的永久膏体条带。
- 地面离层区追踪注浆：在采煤机向前推进的过程中，当覆岩进入弯曲下沉阶段、关键层下部开始出现层间离层时，通过地面预先施工的定向排孔，向离层空腔内部注入浓度为62%~68%的矸石细料浆。
3.2 级配与浆体流变特性参数
为保证膏体和隔离注浆浆液的高效稳定输送，颗粒级配与流动性能必须严格控制：
| 工艺环节 | 控制参数项 | 推荐控制指标 | 工艺控制目的 |
|---|---|---|---|
| 膏体充填 | 骨料矸石粒径 | ≤ 15\text{ mm} | 防止输送泵缸体拉伤与管路卡堵 |
| 水泥/胶凝剂配比 | 8% ~ 12% （占干料比） | 确保3天早期强度 ≥ 1.5\text{ MPa} | |
| 浆体塌落度 | 200 mm ~ 240 mm | 保证自流流动性与良好的自流平性能 | |
| 隔离注浆 | 研磨细度 | -200\text{目} （<0.074\text{ mm}） ≥ 75\% | 提高浆液稳定性，防止在管道内离析沉降 |
| 浆体悬浮稳定性 | 2小时析水率 ≤ 5\% | 保持浆液在长孔中的扩散性，防止快速沉降 | |
| 宾汉塑性屈服应力 τ_{0} | 15 ~ 35 Pa | 降低超长管道的沿程压力降与摩擦阻力 |
四、适用条件与工程边界约束
组合充填是一项高度定制化的技术，并非所有地质条件的矿井都能直接套用。项目设计阶段必须针对以下指标进行可行性符合判定。
4.1 适用判定指标体系
- 上覆岩层物理力学性质：
- 必须发育有厚度大、强度高（单轴抗压强度 ≥ 60\text{ MPa}）且不易瞬间垮落的坚硬砂岩层作为主关键层。
- 关键层与开采煤层之间必须有足够的垫层厚度（一般要求垫层厚度大于煤厚的3.5倍，即约10-25米），以防离层注浆时浆液直接下渗溃入采煤面。
- 地质构造复杂度：
- 矿界内落差大于煤厚的断层不宜多于2条。断层发育会破坏覆岩的完整性，形成不可控的泄水和跑浆通道。
- 煤层倾角应小于15°，过大的倾角会导致采空区膏体在自流平阶段向低处严重聚积，难以实现均匀接顶。
- 水文地质环境：

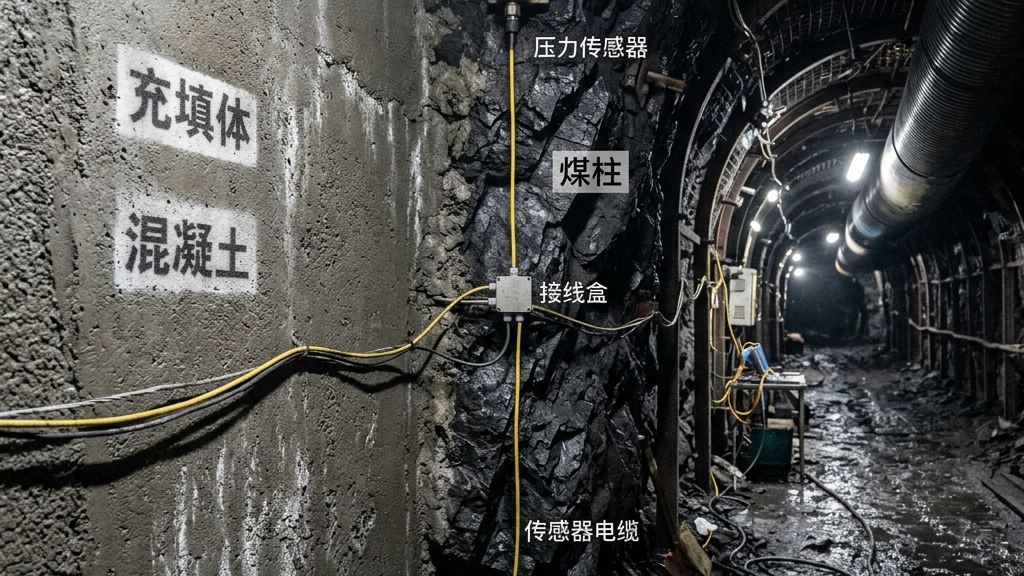

- 需测定开采区上覆主含水层的分布与静水压，若含水层直接紧贴采空区，则在膏体挡墙设计时需采用双倍安全系数，确保施工安全。
五、经济分析与投资回收期
为了向煤矿决策层（矿长和财务总工）提供清晰的商务账本，以下对年消纳100万吨煤矸石的组合充填项目进行生命周期成本测算。
5.1 投资构成测算（以陕北某500万吨/年矿井为例）
- 基建一次性投资：

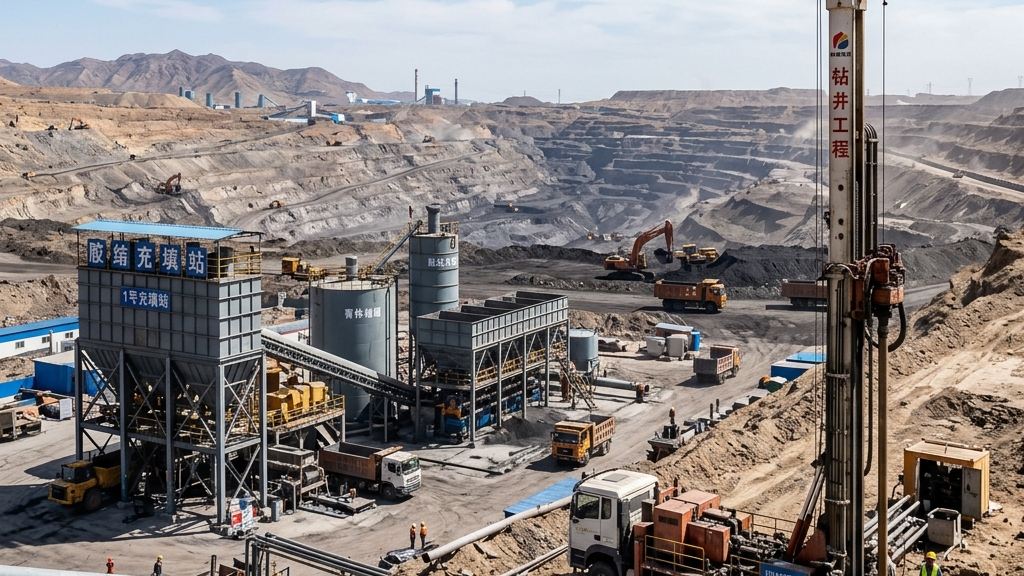

- 地面洗选研磨破碎站（颚式破碎机+球磨机+给料仓）：约 1,200 万元。

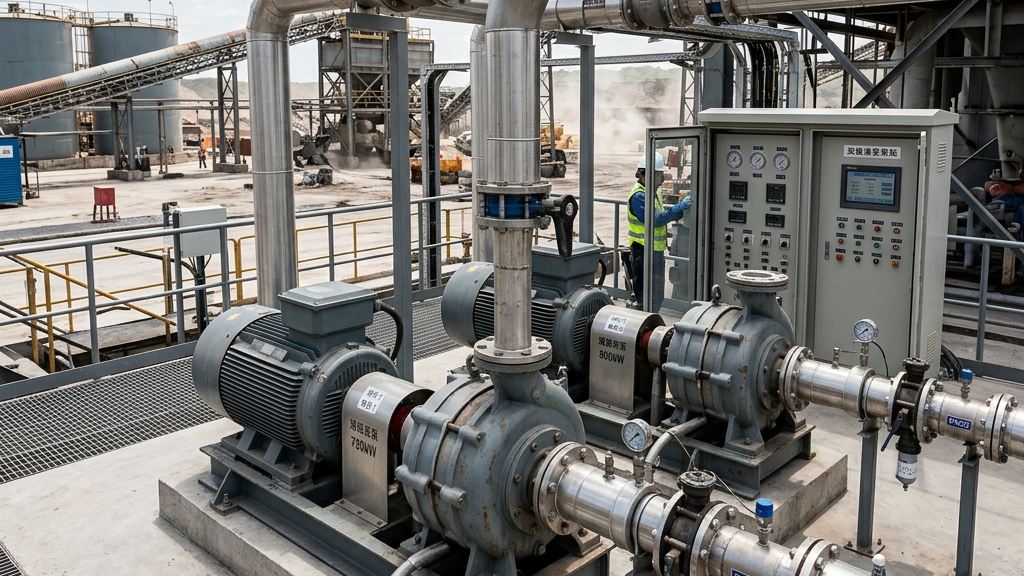

- 地面与井下双环冗余制浆泵送站（含高压柱塞泵）：约 850 万元。
- 地面定向钻孔与千米垂直管路施工：约 650 万元。
- 自动化PLC中控与数字孪生监测系统：约 200 万元。
- 基建总投资：约 2,900 万元。
- 吨原煤折算运营成本：
- 每吨煤炭开采产生的矸石比例约为15%。按消纳吨矸石成本折算，其运营成本构成如下：
- 电费与水费：4.5 元/吨矸石。
- 胶凝材料费（膏体区域使用）：18.5 元/吨矸石。
- 设备折旧与耐磨管件更换费：6.0 元/吨矸石.
- 人工劳务与技术服务费：5.5 元/吨矸石。
- 折合吨矸石综合处理成本：34.5 元/吨矸石。
- 折合吨原煤增支：约 5.18 元/吨原煤。
5.2 收益与投资回收期估算
组合充填带来的经济增效路径主要包括：
- 盘活“三下”压煤资源：若置换出压煤资源 500 万吨，按吨煤净利润 120 元计算，可创造直接经济效益达 6 亿元。
- 减免环保固废税：煤矸石固体废物环境保护税为 25 元/吨。年处置 100 万吨矸石即可直接免缴环保税 2,500 万元/年。
- 免缴地表下沉补偿金：避免塌陷区农田、公路和高压线铁塔的损坏赔偿，预计可节约 800 - 1,500 万元/年。
- 投资回收期：在不考虑压煤置换仅计算环保税与塌陷费减免的情况下，项目投资回收期为 1.25 年。
六、主要工程风险与防范/应急处置流程
组合充填系统处于高地应力、高注浆压力的极端工程环境中，必须建立严密的故障防范与标准应急处置SOP。
6.1 跑浆与窜浆风险（Grouting Runaway）
- 定义与危害：地面钻孔下行的高压浆液沿断层、隐伏裂隙或封孔不严的井筒套管，瞬间漏失到邻近巷道或回采工作面，造成淹井或设备损毁。
- 防控措施：
- 地面钻孔封口深度必须穿越风化带，下沉到稳定基岩下方不小于15米，且全孔管段必须采用“水泥砂浆封堵+环氧树脂”双重注浆法。
- 设定极限注浆憋压值为静水压力的1.5倍。
- 标准应急处置SOP流程：
`mermaid
graph TD
A[监控发现：压力骤降且流量异常增大] --> B[一键暂停：立即切断主注浆泵电源]
B --> C[通知响应：通知井下回采面巡检工核查溢浆点]
C --> D{溢浆性质判别}
D -->|断层漏失| E[调浆：配浆比例切换为高水速凝浆液]
D -->|工作面窜浆| F[改道：改注入其他安全孔, 井下构筑砂袋挡墙]
E --> G[憋压重凝：低速小压力推注, 封堵通道]
F --> G
G --> H[复查：压水试验检验裂隙气密性, 确认安全后恢复]
`
6.2 管路磨损与突发性堵管（Pipeline Clogging）
- 定义与危害：高压浆体在大流量长距离输送时，因料流速低于临界沉降流速会导致颗粒在管底沉淀，引发整根输送管道堵塞。
- 临界沉降流速计算公式（Durand方程修改版）：
其中：
- V_{L} 为管内防止沉降的最低临界流速（m/s）。
- F_{L} 为与浓度和颗粒分布相关的修正系数（一般取1.1-1.3）。
- g 为重力加速度。
- D 为管道内径（m）。
- \rho_{s}, \rho_{w} 分别为骨料密度与水密度。
- d_{50} 为骨料中位粒径。
- 堵管应急处置流程：
- 压力联锁跳闸：当中控SCADA系统监测到泵口压力超过额定工作压力25%（或达到 10 MPa 限值）时，自动触发系统卸压阀。
- 反冲洗介入：关闭浆料阀，切换至高压水阀，启动高压柱塞泵以 1.5 倍设计流量冲洗管道 20 分钟，将沉降物冲至井下安全硐室蓄水池。
- 机械纠偏：若水洗无效，立即启动高压清管器（PIG系统），通过管道内注入弹性胶球，在气压推动下清除附着硬块。
七、实践案例与技术验证
7.1 陕西某神木千万吨级矿井组合充填项目
该矿井设计采深为 450 - 620 米，主采 3-1 煤层，平均厚度达 6.2 米，上覆萨拉乌苏组强含水层。地表有省道和自然保护区，环保要求原矸不外排。
#### 7.1.1 工艺配置方案
- 井下充填段：在切眼及断层附近工作面采用膏体条带充填。
- 膏体配比：矸石占比 72%，粉煤灰 18%，胶凝剂 10%。水固比 1:1.35。
- 地面注浆段：在萨拉乌苏组含水层下方关键层离层区布设了 4 口定向主注浆孔。
- 实施周期：2024 年 3 月至 2025 年 6 月。
#### 7.1.2 新旧指标对比数据分析
经过一整年的动态监测与实测，新旧技术路线的运行指标对照如下表所示：
| 监测技术指标项 | 实施前（传统垮落法） | 实施后（组合充填技术体系） | 优化效果幅度评估 |
|---|---|---|---|
| 地表最大累计下沉量 | 4,200 mm | 114 mm | 降低 97.28%（地表无破坏） |
| 年产煤矸石外排量 | 88 万吨 | 0 万吨 | 实现 100% 固废井下绿色消纳 |
| 煤炭资源回收率（煤柱） | 68% | 91.5% | 提高 23.5%（盘活了建筑物下压煤） |
| 吨煤炭综合水耗 | 1.84 m³/t | 0.42 m³/t | 减少 77.17%（大部分矿井水回用制浆） |
| 冲击地压微震频次 | 42 次/月 | 2 次/月 | 降低 95.23%（应力集中得到根本释放） |
| 综合运行利润总额 | -8,200万元/年 (含罚款赔偿) | +4,800万元/年 (免税及多采煤) | 扭亏为盈，年净增效超 1.3 亿元 |
八、前期准备资料清单
为使项目能顺利通过省级煤炭管理部门与环保厅的安全及环评审批，煤矿总工程师需牵头准备以下第一手设计输入资料：
- [ ] 矿山水文地质及工程地质勘察报告：需包含三维地震勘探成果图及至少5个垂直勘探孔的柱状图。
- [ ] 覆岩力学实验性质数据：提供主关键层砂岩的抗拉、抗压强度，剪切模量与泊松比。
- [ ] 近三年采掘接续大纲及图纸：需明确回采工作面的推进速度、长宽跨度及巷道标高。
- [ ] 矸石及混合矿物样品的理化测试：包括XRD晶体衍射图谱（检测黏土矿物成分如蒙脱石比例）及重金属毒性浸出报告（防范污染地下水）。
九、常见问题 FAQ
Q：覆岩注浆会不会因为压力过大直接压垮井下液压支架？
A： 不会。注浆压力在设计阶段已经通过上限憋压公式进行了硬限绑定。同时，浆液是在综采工作面后方 100 - 150 米的采空区离层空间进行灌注的，此时采空区已由垮落煤岩和膏体条带支撑，注浆压力的水平传递会被有效阻隔，无法对前方的移动式液压支架产生剪切推力。
Q：研磨细度对管道磨损有什么影响？
A： 矸石的研磨细度决定了浆液的固体体积浓度与均匀度。当粒径过大时，沙粒容易产生重力沉积，形成“滑动床层”，使钢管壁发生严重的机械切削磨损。研磨细度达到 -200\text{目} ≥ 75\% 后，浆体呈现塑性流体特征，磨损率可比砂石混合料降低 60% 以上。
Q：如果注浆孔在打孔阶段遭遇破碎带塌孔，如何补救？
A： 采用“随钻随注”或“套管跟进”工艺。当发现塌孔阻力增大时，立即拔出钻具，通过钻孔泵入膨胀型快干膨润土浆液固壁，待浆液达到初凝强度（约4小时）后重新扫孔下钻。
参考依据
- 团体标准 T/ZGME 001-2026《煤矸石覆岩隔离注浆充填技术规范》
- 《煤炭井下浆体充填与地表微变形控制技术规程》（国家能源局安全标准）
- 中国矿业大学岩石力学国家重点实验室《深部开采应力场转移与围岩组合承载力学机理研究》
