高瓦斯与突出矿井综采工作面采空区顶板大口径高位定向长钻孔“以孔代巷”瓦斯精准抽采工程指南

摘要与核心技术全景

在我国高瓦斯和煤与瓦斯突出矿井的开采历程中，综采工作面回采引起的顶板剧烈破断与裂隙发育，会导致下伏煤层、邻近非采煤层以及遗煤残渣中的高压瓦斯呈爆发式向采空区汇聚涌出。由于采空区气体受工作面进回风流压差与漏风风流的拖曳牵引，大量高浓度瓦斯往往顺着采空区深部涌向回风侧的上隅角，形成令所有矿山安全专家高度戒备的“上隅角瓦斯悬顶超限区”。

为了遏制上隅角瓦斯，传统的标准做法是在煤层顶板裂隙带上方专门掘进一条岩石巷道——即俗称的“高抽巷”（高位走向瓦斯抽采巷）：

1. 经济成本极其昂贵： 在坚硬顶板砂岩中掘进高抽巷，每百米巷道掘进、全断面锚网索索梁联合支护与底板硬化成本高达 1.2~1.8 万元/米，一个长达 2000 米的现代化综采工作面，单条高抽巷投资就突破 2500~3500 万元；
2. 采掘接续严重失衡： 岩巷掘进速度慢（月进尺往往仅 80~120 米），高抽巷工期常常长达 18 个月以上，严重落后于主工作面的开拓准备，导致“采面等高抽巷、煤机空转停工待抽”，形成极为严峻的采掘接替脱节失衡；
3. 地质构造适应性极差： 一旦遇到落差大于巷道高度的隐伏断层或岩性突变，整条高抽巷直接报废或需巨资绕道揭煤；而在采动强烈影响下，高抽巷受剧烈动压压剪作用极易发生大面积片帮、冒顶、底鼓，不仅抽采瓦斯管道极易被压扁砸烂，而且检修人员根本无法涉足深入。

随着近十年来我国煤矿井下千米履带式定向钻进装备、随钻测量系统（MWD）与大扭矩螺杆马达泥浆脉冲技术的跨越式突破，“以大口径高位定向长钻孔完全替代高抽巷（以孔代巷）”的技术条件已经全面成熟。中矿天智联合国内顶级瓦斯地质专家与定向钻探工程团队，总结提炼出这一套标准化工程指南，从顶板裂隙发育拓扑、定向靶区三维设计、大孔径成孔防塌工艺到地面抽采泵站协同，全维度拆解实战要点。

一、 采动覆岩“O形圈”瓦斯运移与定向钻孔落靶机理

1.1 顶板塌陷不是铁板一块：为什么瓦斯专挑“O形圈”钻？

很多刚接触高位抽采的年轻工程技术人员常问：采空区那么大，为什么钻孔一定要精准打在顶板岩层上方十几米到几十米的狭窄带状区域？打得太高或太低会怎么样？

采空区覆岩的破断运动遵循着严格的矿山压力物理分布规律，在工程上可以形象地比喻为“倒扣的梯形破裂金字塔”：

• 下部垮落带（碎石铁饼区）： 煤被割掉后，直接顶在自重作用下迅速碎裂砸落在底板上。这里的岩石虽然破碎，但由于受到上方千万吨岩层的强烈压实压实，孔隙很快被压得严严实实，犹如被夯实的碎石垫层，不仅透气性变差，而且瓦斯极易被挤压向外逃逸；

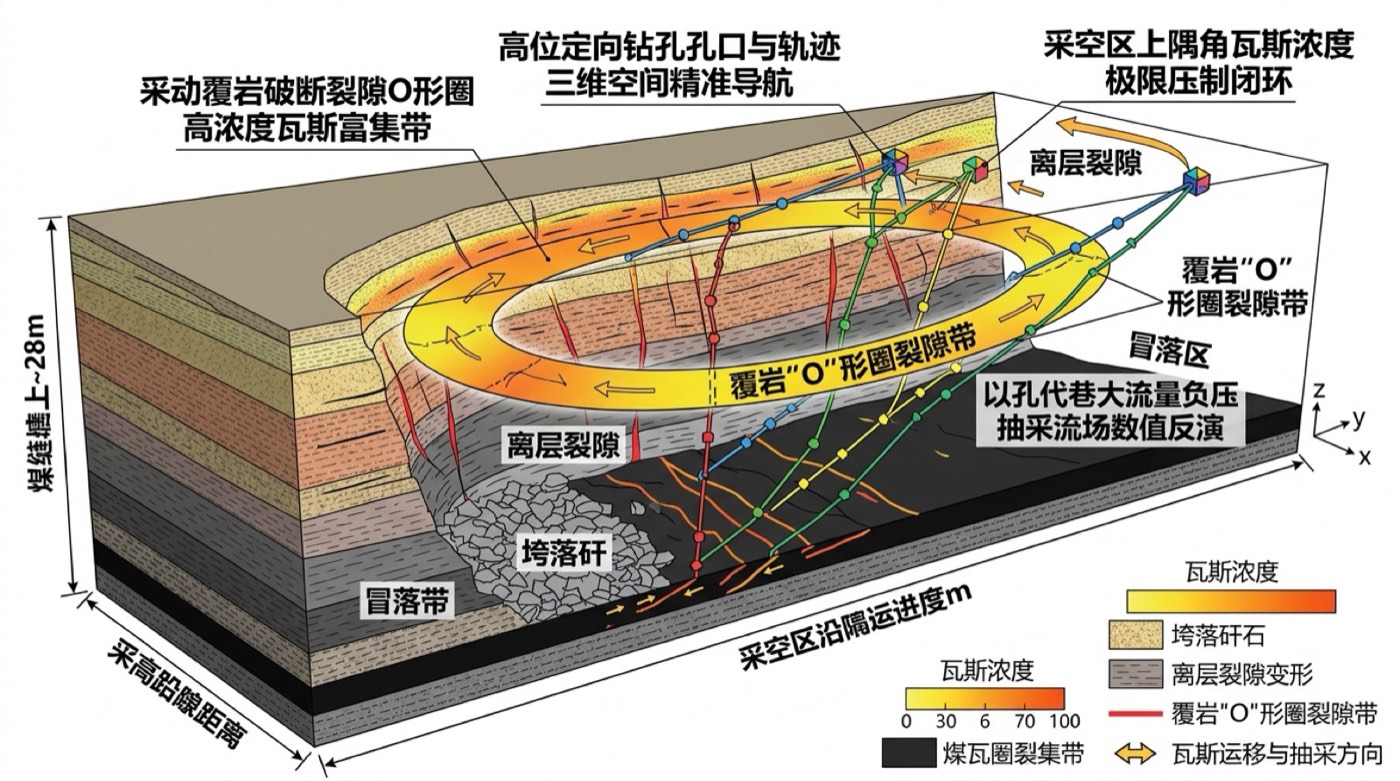

• 中部裂隙带（通风走廊与富集海绵）： 垮落带上方是坚硬的基本顶岩层。这层岩层不会像细沙一样粉碎，而是像一根根折断的巨大水泥大梁，断裂但彼此相互咬合支撑。在采空区四周边缘（工作面切眼、进回风顺槽内侧），由于未受充分压实，形成了一圈围绕采空区四周环状分布的贯通性高导透裂隙走廊——工程学术界称之为“O形圈”裂隙带；
• 上部弯曲下沉带（完整盖板）： 裂隙带往上直到地表，岩层基本保持层状连续弯曲下沉，没有形成贯通垂直大裂缝，相当于采空区的“严密大屋顶”。

采空区积聚的瓦斯比空气轻，受热浮力与采空区漏风压差双重驱动，会像烟囱里的热烟一样向上漂移。但由于上部弯曲下沉带的阻挡，瓦斯最终全部汇聚在“O形圈”裂隙带的最高处。如果我们的定向长钻孔就像一根根“长吸管”，精准伸进这个高浓度瓦斯聚集的“黄金走廊”，就能在瓦斯溢出涌向工作面之前，以 70%~90% 的超高捕获率将其一网打尽！

1.2 高位定向长钻孔层位布置与靶区判据对账表

钻孔层位的微小偏差直接决定了抽采成败。打低了，钻孔进入垮落带直接被折断剪切；打高了，钻孔进入弯曲下沉带则毫无瓦斯涌出。技术团队总结出以下层位快速判定对照表：

二、 核心装备选型与长距离定向钻进工艺

2.1 履带式千米定向钻机与随钻测量系统配置

要实现 800~1500 米超长距离在岩石顶板中“穿针引线”，传统立轴式或轻型回转钻机根本无法胜任，必须装备现代化全液压履带式定向钻进系统：

• 大扭矩定向钻机主机： 选用输出扭矩不小于 $12,000 ext{ N}\cdot ext{m}$、给进力与起拔力不小于 $250 ext{ kN}$ 的重型履带钻机，保障在深孔、缩径与高阻力条件下的强力旋转与快速脱困能力；
• 泥浆脉冲随钻测量仪（MWD）： 钻头后部搭载高精度三轴加速度计与磁通门传感器，通过冲洗高压水流的微压脉冲波，实时将井下钻头的顶角（俯仰角）、倾角与工具面角传输至孔口监控计算机，测量误差在每百米偏差小于 0.2 米；
• 大通径螺杆马达与 PDC 复合片钻头： 选用 $\Phi 89 ext{ mm}$ 或 $\Phi 95 ext{ mm}$ 弯接头螺杆马达，配合高寿命多刀翼聚晶金刚石复合片（PDC）胎体钻头，实现滑动造斜纠偏与旋转全断面快速穿岩自由切换。

2.2 大口径复合扩孔与护壁筛管全流程下入四步法

高位钻孔不仅要“打得准”，更要“通得畅、抽得久”。技术团队摸索出一套“两级扩孔+筛管护壁”标准化施工流程：

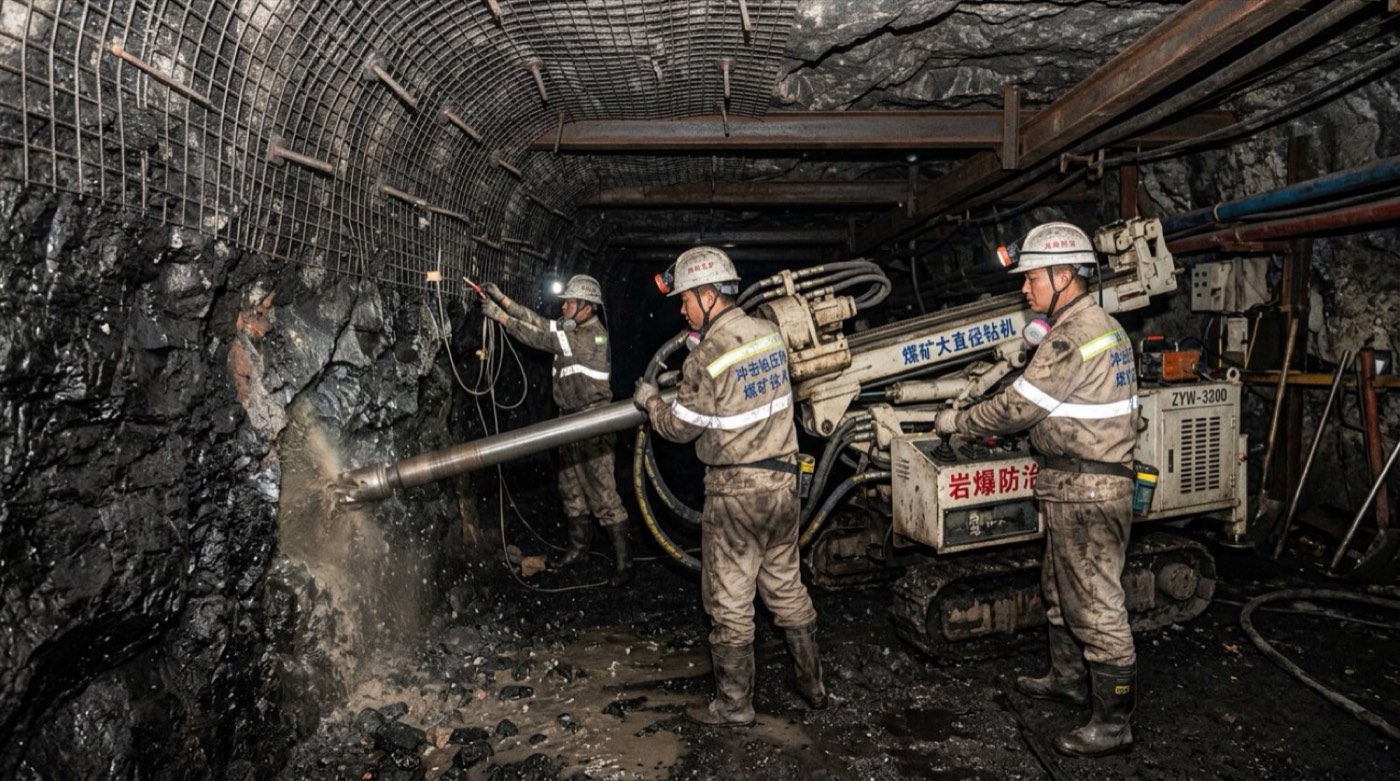

1. 第一级：精确轨迹引导孔（$\Phi 120 ext{ mm}$）。 钻机从回风顺槽专设的钻场开孔，以 18~22 度初始开孔角穿过顺槽保护煤柱上方紧固围岩，随后利用弯螺杆马达连续造斜爬升，在大约 120~180 米处平滑进入距煤层法向高 20 米的“黄金裂隙带”，随后转入旋转定向模式，贴着顶板沿工作面走向平行穿行，设计孔深达 1000~1200 米；
2. 第二级：大口径水力扩孔（扩大至 $\Phi 153\sim 200 ext{ mm}$）。 导向孔贯通合格后，起出定向钻具，换装多喷嘴强力水力旋转扩孔钻头与滚轮扶正器，自孔底向孔口全孔进行分段回退扩孔。将孔径扩至 200 毫米，大幅降低管壁摩阻，使得单孔通风截面积提升 2.7 倍以上；
3. 第三级：孔口段下套管严密注浆加固（固井密封）。 钻孔开孔后前 60~80 米（必须穿透顺槽动压破碎圈）下入 $\Phi 159 ext{ mm}$ 厚壁无缝钢管，采用微膨胀早强水泥浆通过管外环形空间由底向外反向压注，注浆压力不低于 3.5MPa，确保钻孔孔口绝对不漏入顺槽新鲜风流；
4. 第四级：终孔段全线悬挂耐腐蚀打孔筛管。 在易破碎或松散软岩段，利用钻机专用推管机构将 $\Phi 110 ext{ mm}$ 高强度抗静电阻燃打孔 PE 筛管推入裂隙带靶区，筛管开孔率达 25%~30%，彻底防止采空区顶板震动时岩石掉块卡死堵塞孔道，保障整个综采周期抽采畅通无阻。

三、 一线司钻操作规范、瓦斯管路标定与浓度调控

3.1 现场司钻作业六大安全合规红线

在井下回风顺槽施工高位钻孔，直接与采空区及高瓦斯煤层连通，司钻人员必须把安全规程刻在脑子里：

• 开孔孔口防喷装置必装： 孔口必须安装耐磨防喷导流三通与盘根动密封防喷箱，排渣管路必须与孔底瓦斯自动抽排系统严密连接，严禁含高浓度瓦斯的返浆水气混合物直接喷入顺槽人行道；
• 钻孔随采随抽动态接续： 每个综采工作面按走向每隔 600~800 米平行布置一组定向高位钻孔（每组 3~5 个孔，呈扇形立体错开空间靶位），前一组钻孔抽采衰减至 30% 时，后一组钻孔必须提前并网投运，实现抽采负压的“无缝接力”；
• 气水渣高效分离防堵管： 钻孔抽出的气体中夹杂着大量的凝结水、细砂粒与泥浆，孔口必须串联安装图4所示的双级旋流气水分离器与自动排渣箱，每班人工排渣疏水不少于 2 次，严防水泥沙堵塞地面主管；
• 抽采负压精准分级调配： 针对新并网的高浓度钻孔（瓦斯浓度 $> 50\%$），负压阀门开度调小，维持中低负压（15~25kPa）慢抽，避免过大负压将工作面新鲜风吸入裂隙带导致瓦斯被稀释；针对已落入采空区深部的衰退钻孔，则加大负压至 35~45kPa 进行强力清扫抽排。

四、 现场常见工程事故、钻孔失效根因与应急处置预案

4.1 顶板高位长钻孔常见故障排查表

4.2 采空区上隅角瓦斯突发超限“立体拦截”五步处置法

[第一步：紧急降载] 综采工作面采煤机立即停止割煤截割，刮板输送机空转出尽存煤，切断割煤瓦斯集中释放源头
       ↓
[第二步：风量微调] 适度加大回风巷风流抽吸压差，在上隅角迎风面快速拉设双层防灭火抗静电阻风导风帘，改变漏风流线
       ↓
[第三步：泵站增压] 通知地面抽采泵站将对应回路的变频水环真空泵转速提升至 100%，将钻场主管抽采负压提高 10~15kPa
       ↓
[第四步：钻孔倒换] 检查在抽高位钻孔阀门开度，关闭瓦斯浓度已衰减至 3% 以下的废弃孔，集中抽采吸力于裂隙核心主力孔
       ↓
[第五步：达标确认] 上隅角便携仪与遥测激光传感器连续 30 分钟显示瓦斯浓度稳步降至 0.35% 以下，方允许恢复采煤作业

五、 真实工程落地账本与经济/安全效益复盘

5.1 山西晋城高瓦斯矿井综采面“以孔代巷”全周期对账

山西晋城某大型千米高瓦斯矿井 1502 工作面，煤层平均厚度 5.8 米，原始瓦斯含量高达 $16.8 ext{ m}^3/ ext{t}$。原设计在该面准备布置一条长达 1800 米的顶板高抽巷，后经中矿天智专家组论证，全面撤销高抽巷工程，改用“两场十二孔”顶板大口径高位定向长钻孔进行精准全覆盖截流抽采。

项目完工并完成回采后的核心数据对比如下表所示：

5.2 资源利用与绿色双碳额外收益

通过取消高抽巷，不仅消除了高位巷道在采后遗留的巨大自燃发火隐患，而且高位定向钻孔抽出的瓦斯平均纯浓度常年保持在 35%~60% 的极佳利用区间。该矿将抽出的高纯度采空区瓦斯全量并入地面 12MW 瓦斯内燃发电机组，工作面回采期间累计多发电 1840 万度，额外创造绿色清洁电力上网收益达 1100 余万元，实现了“安全无超限、投资巨幅缩减、绿色低碳发电”的三赢标杆工程。

六、 总结与落地自查台账清单

6.1 顶板高位定向钻孔“以孔代巷”自查验收 Checklist

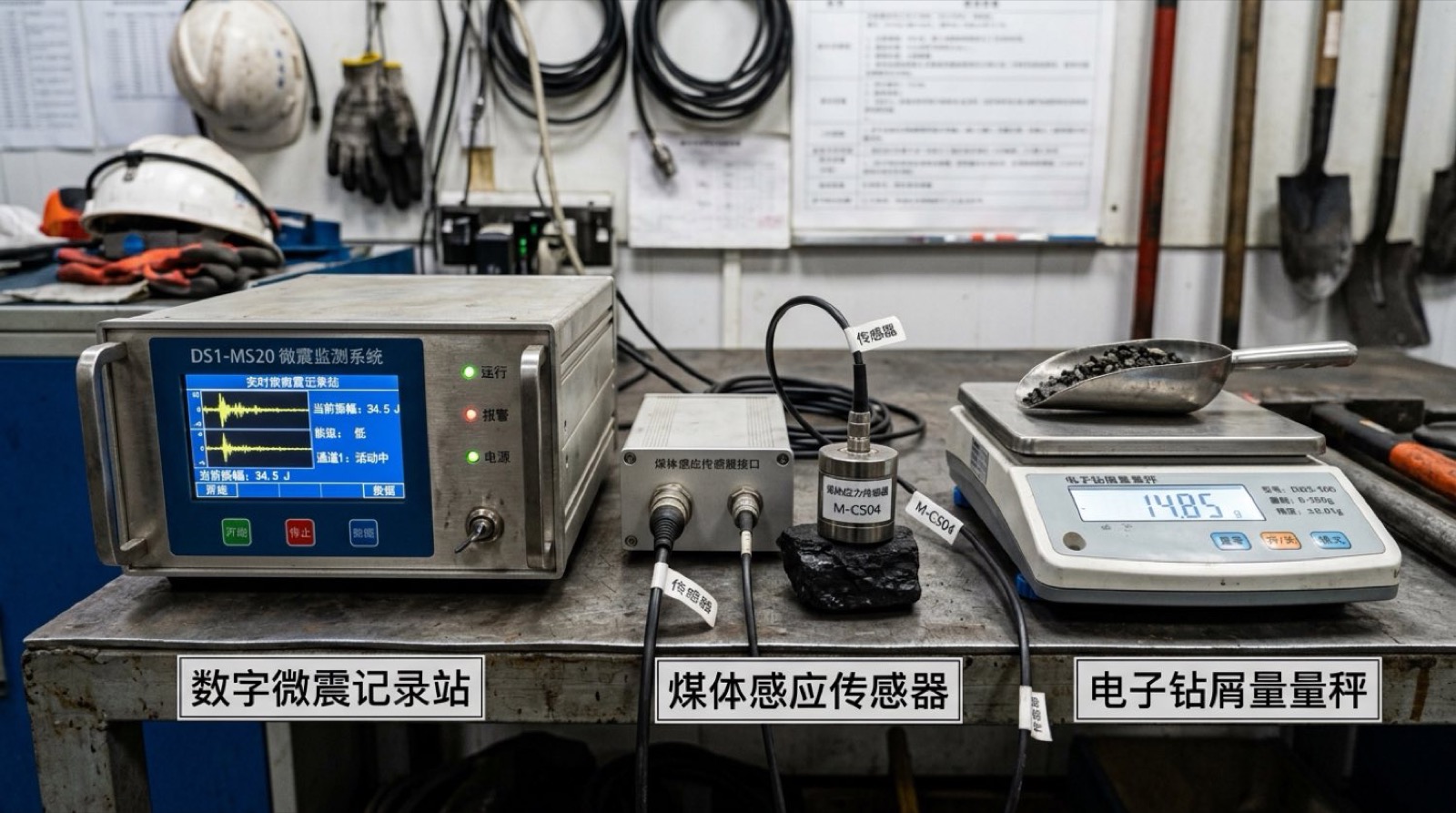

• 顶板裂隙高度复核： 是否结合微震监测或三维数值仿真，精准标定了工作面垮落带与裂隙带的临界高度，严禁盲目根据经验定层位。
• 随钻测量校准记录： MWD 随钻测量仪器在每次入井前是否进行了三维地磁场与倾角零位校准，泥浆脉冲发射器电池寿命是否充足。
• 套管固井抗压合格： 孔口 $\Phi 159 ext{ mm}$ 钢套管下入深度是否穿过顺槽动压破碎带（通常不小于 60 米），固井水泥注浆压力是否达到 3.5MPa 并稳压 30 分钟。
• 筛管抗撕裂护壁： 终孔裂隙段是否 100% 串联推入打孔 PE 护壁筛管，筛管连接卡扣是否牢固，防止顶板塌陷砸死通道。
• 双级分离与管路负压： 每个钻场孔口是否配置双级除砂气水分离器与超声波流量计，支管负压是否不低于 15kPa。
• 接力抽采规划台账： 下一组高位钻孔是否在上一组钻孔推进到剩余 150 米时开工施工完毕并具备并网条件，杜绝抽采空窗期。

---

常见问题解答 (FAQ)

Q1：以孔代巷大口径钻孔如果遇到断层，会不会发生全孔卡钻甚至钻孔报废？

答： 在传统高抽巷遇到大断层时，整条巷道几乎完全丧失通过能力并产生巨额改道成本。而在定向长钻进工艺中，MWD 随钻测量系统具有很强的前方岩性与轨迹感知能力。当钻头刚接触断层破碎带出现钻压突变与泥浆漏失时，司钻人员无需后退报废，而是通过遥控调整孔底螺杆马达的工具面角度，直接向上或沿走向在三维空间内“向上爬坡”或“水平绕道”避开断层核心破碎泥化带，穿过断层影响区后再次下俯平滑重新落入目标黄金裂隙带，轨迹调整极其灵活敏捷，成孔率达 95% 以上。

Q2：工作面推进时，顶板岩石大规模垮落，会不会把打好的千米高位长钻孔全部压断砸死？

答： 这是很多矿井总工程师最初最大的顾虑。之所以传统钻孔容易被剪切，是因为打得太低（落在了乱石垮落带）。而在本指南的科学参数指引下，高位钻孔严格布置在垮落带顶端以上 3~8 米的“裂隙带下部梁体中”，这里的岩层是发生“离层弯曲与相互错动咬合”，而不是“彻底散落粉碎”。再加上钻孔内部全程加装了高强度韧性 PE 打孔筛管，即便岩层发生轻微上下错位，韧性筛管依然能保持管内轴向通气截面，实测钻孔在采空区后方 150~350 米范围内依然保持着强大的抽采生命力。
