煤矿综采刮板输送机PHM健康管理与变频智能调速及断链预警实战指南

一句话回答： 针对综采工作面大运量、长运距工况下刮板输送机频繁出现的重载起动闷车、多机功率不平衡、链道干磨卡死以及断链停产灾害，煤炭企业必须打破以往“坏了再修、定期大拆”的被动维护模式。依据国家能源局推进的《刮板输送装备PHM（故障预测与健康管理）系统》行业技术要求，机电技术团队应当以“永磁变频重载软起动+主从转矩自适应平衡”为动力内核，融合“多维电参量虚拟张力反演+自适应液压闭环张紧”，并在机头机尾部署“本安型AI工业视觉与链轮转速差双重防断链闭锁”，协同采煤机实现煤流动态调速，将设备非计划停机率压降80%以上，全面延长链条与中部槽服役周期。

---

一、综采工作面“骨架生命线”的现实重围：重载、冲击与断链之痛

在现代化高产高效矿井中，长壁综采工作面长度普遍达到300米至450米，年产数百万吨乃至千万吨原煤全部依托刮板输送机（Armored Face Conveyor, AFC）这道钢铁动脉运出采煤现场。机电队常把刮板输送机比作综采三机（采煤机、液压支架、刮板机）的脊梁骨：采煤机以它为轨道骑行截割，液压支架以它为支点推溜移架，一旦刮板输送机罢工，整个工作面采掘作业瞬间瘫痪。

#### 1.1 井下极端严苛工况对机械与电气的残酷考验

长壁工作面现场环境恶劣，对刮板输送机各系统构成持续的物理磨损与机械冲击：

1. 重载起动惯性极大：工作面上百块刮板与两条超重型矿用圆环链（如直径48毫米或52毫米的高强度合金钢链条）自重达数十吨，槽内积煤数十至上百吨。停机后再次起动必须克服巨大的静摩擦阻力，传统起动方式直接冲击减速箱与电网；
2. 多机驱动功率难以平衡：超重型刮板机通常配置机头双电机（如2台1600千瓦）与机尾单电机（1台1600千瓦）。由于数百米长距离链条弹性伸长及阻力沿程非线性分布，极易出现机头电机承担超额负荷“拉死发烫”，而机尾电机处于轻载甚至“倒拖发电”的反常工况；
3. 链条张力剧烈波动与卡死：采煤机割落的大块夹矸、局部冒落的大块矸石挤入槽道，或推溜弯曲度过大时，链道阻力瞬间暴涨，引起链条强烈颤动；
4. 断链恶性事故破坏力惊人：在数千千瓦电机强力拖拽下，一旦链环疲劳微裂纹扩展断裂，拉紧的高压链条犹如高能弓弦崩裂反弹，不仅数吨刮板与链条在槽内堆叠绞死，更有可能击穿机头护罩、毁伤邻近液压支架管线甚至威胁巡检人员人身安全。

机电老总工排查一线故障时常总结：“刮板机不怕匀速出力，最怕急停急起与张力失衡。轻则链条松垮刮底脱轨，重则断链闷车，清理处理一次至少耗掉一两个班，少出上万吨煤。”

#### 1.2 传统定期维护与单阈值报警的技术破产

过去行业普遍采取“经验巡检+定期检修+单参数阈值超限跳闸”的粗放管理手段，在深部开采与超大采长工作面下全面失效：

• 链道内物理传感器极高失效率：很多技术团队曾尝试在刮板或中板安装应变片与测力销轴，但在数百吨煤岩刮削冲刷与淋水浸泡下，无线数传节点与应变探头通常在运行数天内彻底被砸碎失效，导致在线监测沦为空谈；
• 单一阈值误报警与漏报警矛盾：刮板链运行中遇到大煤块冲击时，电机电流会出现正常短暂脉动。若将报警电流阈值设得过低，系统频繁跳闸中断生产；若放宽阈值，真正卡链或单侧断链时系统无法及时联锁切断动力，直接演变成不可逆的重大断链撕裂。

国家能源局推进的《刮板输送装备PHM系统》等系列行业技术标准，正是为了终结这种靠运气开车的局面，通过智能感知、边缘计算与机理模型融合，为刮板机装上敏锐的“数字神经”与预测性诊断大脑。

---

二、永磁同步变频直驱重载软起动与多机转矩自平衡

解决刮板输送机故障，必须从驱动源头斩断机械冲击与负荷不均的根源。在超长工作面工况下，驱动系统的选型与控制策略直接决定了整套装备的运行寿命。

#### 2.1 传统驱动方式的内在物理缺陷

在早期的综采工作面中，刮板机驱动经历了从“双速异步电机+液力偶合器”到“交流电机+可控软起动装置（CST）”的演变：

1. 液力偶合器方案：依靠工作腔内充液量传递扭矩，重载起动时滑差过大，油温急剧升高易导致易熔塞喷油起火，且无法实现低速巡检与倒转反卡；
2. CST（可控软起动）方案：虽然通过湿式多片离合器液压伺服调节实现了起动降冲击，但内部机械结构极其复杂，换向阀对油液污染极度敏感，且多机配合时由于离合器机械磨损差异，机头与机尾转矩分配误差常年超过15%至25%。

#### 2.2 永磁变频直驱（PMM+VFD）核心技术突破

目前大型现代化高产高效矿井全面转向低速大扭矩矿用防爆永磁同步变频直驱系统：

• 取消中间减速级：防爆变频器输出可控变频电源直接驱动低速永磁同步电机，或者仅通过一级高刚度行星减速器连接主链轮轴，机械传动链环节减少60%以上，系统机械传动效率提升至96%左右；
• 零速全转矩与超强过载重载起动：低频起动（0.5赫兹至2赫兹）时即能稳定输出2.2倍至2.5倍额定转矩，完全克服满载溜槽的静摩擦死锁。电机在15秒至30秒内平滑按照设定的S曲线提速，起动电流严格控制在额定电流的1.2倍以内，彻底消除对井下电网的浪涌拉扯；
• 无级调速与低速验道功能：变频器支持电机在0.1米/秒至2.2米/秒链速区间内任意设定，机电工可通过本安遥控器将链速降至0.2米/秒慢速平稳巡查链环与刮板，检修效率与安全性成倍提升。

#### 2.3 主从协同（Master-Follower）转矩动态自平衡控制算法

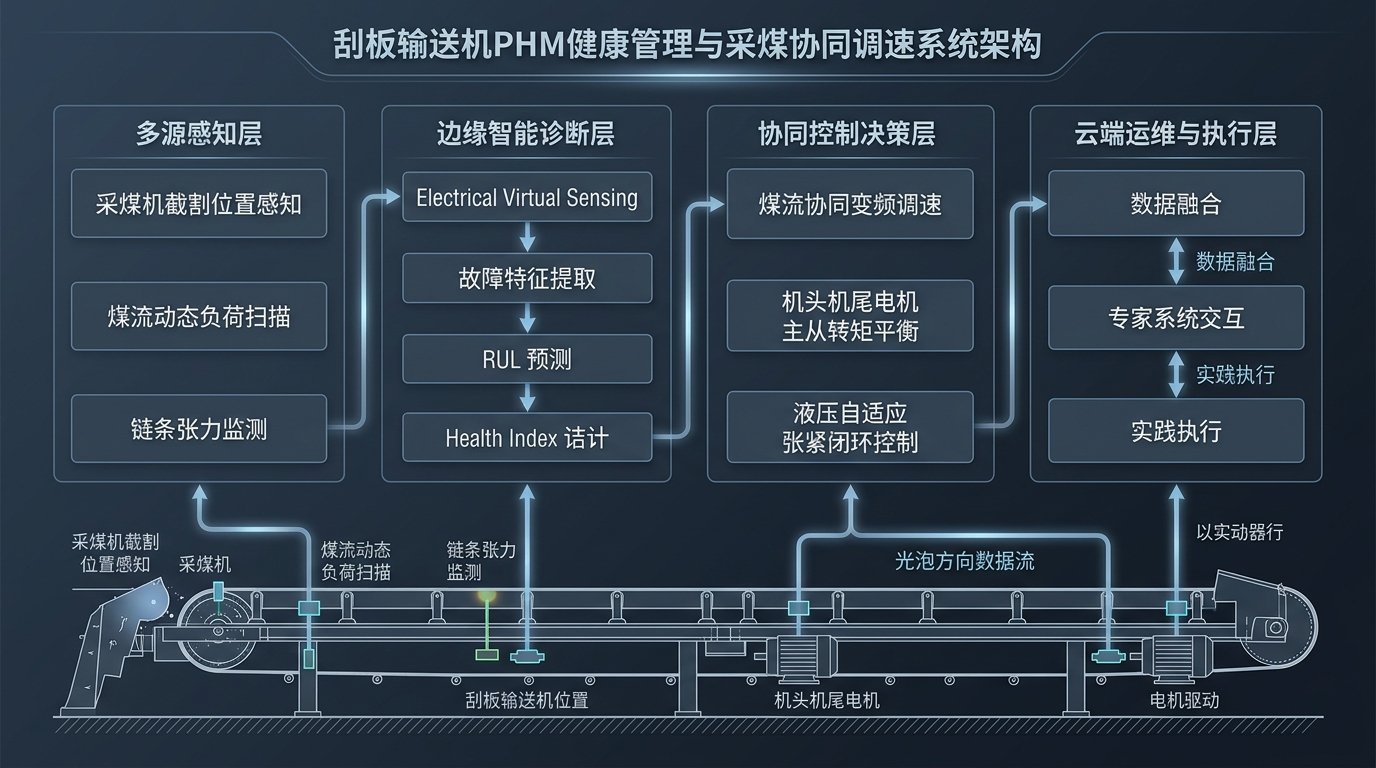

针对三机驱动（机头两台电机M1与M2，机尾一台电机M3）的大功率系统，控制系统采用基于实时工业以太网总线（如EtherCAT或专用光纤环网）的高速主从转矩跟随机制：

• 机头1号变频器作为主机（Master），负责整机运行速度闭环控制，实时解算出当前目标转矩；
• 通过纳秒级光纤同步总线，将转矩指令瞬时同步下发至机头2号从机（Follower-1）与机尾3号从机（Follower-2）；
• 从机切换为纯转矩闭环控制，实时跟随主机的转矩输出。

在实际动态运行中，由于机头与机尾链轮受力边界条件不对称，机尾从机不能简单照搬机头转矩指令。控制算法内置弹性链条动力学滞后补偿模块：根据采煤机即时割煤位置（负荷中心）动态微调机尾电机的出力配比。实测运行数据显示，该算法将机头双电机与机尾电机之间的转矩偏差死死控制在3%以内，完全消除了电机反拖发热与链条在机尾链轮处的拱链挤死现象。

---

三、煤流前馈自适应智能调速闭环技术

传统的综采工作面刮板输送机通常以固定的工频转速（如标称速度1.8米/秒至2.0米/秒）贯穿全班运行。无论采煤机是全功率快速截割还是轻载慢割，甚至调头空转、停机排查，刮板机都全速飞转。这种“大马拉小车”的粗放模式造成了极大的电能浪费与设备磨损。

#### 3.1 链条与中部槽干磨损的“磨料研磨效应”

一线采煤实践证实，刮板机槽体与链条的磨损并不完全取决于输送的原煤总量，而与空载高速运行时间呈现强相关性。当槽内缺乏足够煤炭时，上链与下链底部的粗糙煤粉颗粒充当了刚性磨料，在高速运行下拉扯钢板表面，造成中板磨损速度比正常重载运煤时激增数倍。推行随煤流负荷动态调速，是延长刮板机机械寿命最立竿见影的工程手段。

#### 3.2 采煤机截割联动与煤流时空滞后前馈算法

变频调速控制系统绝不能等到煤流堆积到机头后才被动升速，否则由于超长工作面煤流运输的时空滞后性，势必引发严重压溜闷车。系统必须构建空间网格化前馈预测模型：

1. 采煤机工况即时捕获：系统通过井下防爆网关实时读取采煤机截割电机电流、牵引速度、行进方向以及左/右滚筒即时采高位置；
2. 煤流运量时空网格推算：将工作面沿程按10米划分为若干离散网格单元，根据采煤机截割断面积与工作面煤岩视密度，实时计算每个网格内的瞬时落煤质量；
3. 前馈调速策略输出：结合当前刮板链运行线速度，预测各煤流团到达机头、转载机的确切时间窗口，提前5秒至10秒发出调速指令。

系统根据前馈预估与实时负载将刮板机运行划分为五级自适应挡位：

• 挡位1（巡检蠕行，0.4~0.6米/秒）：采煤机停机检修或班中停机时，刮板机进入微速运行，保持链条润滑微张力，杜绝长时间停滞产生冷粘结；
• 挡位2（轻载待机，0.8~1.0米/秒）：采煤机割顶底过渡层或低速调头截割，煤流体量低于30%额定负载；
• 挡位3（标称经济，1.3~1.5米/秒）：采煤机正常行进截割，煤流达到额定运量的50%至75%，电机运行在最高能效区间；
• 挡位4（重载峰值，1.8~2.0米/秒）：采煤机全速割煤，工作面大块爆落，煤流满负荷运出；
• 挡位5（强力排空，2.1~2.2米/秒）：综采收尾阶段或大块集中过机头，短时高频运转迅速出空槽面积存物料。

---

四、多维电参量虚拟传感与自适应液压自动张紧闭环

链条张紧力控制是刮板机运行的核心生命线。张力过大，链环拉伸屈服加速磨损，附加阻力剧增；张力过小，下链在机头底部链轮松弛堆积产生“咬链”、“跳齿”甚至脱轨翻转。

#### 4.1 颠覆传统物理测力：电参量“虚拟传感”动力学反演

鉴于链道内部高频撞击导致物理传感器无法长期存活，工程实践开创性地采用了基于驱动电机高频电气特征的虚拟传感技术（Virtual Sensing）。

防爆变频器内部具备高采样率的电压、电流传感器，能够实时捕获微秒级的电气波动：

1. 转矩波动率与阻力梯度映射：永磁电机的输出电磁转矩与机械负载严格线性对应。当链条过紧时，即便在无煤工况下，由于内摩擦剧增，基准电磁转矩将高出正常值20%至35%；
2. 电流特征谐波提取：刮板链各刮板与链轮轮齿啮合时，会在电机定子电流中产生特定基频（啮合频率）的微弱电流纹波。当链条松弛导致链齿啮合间隙异常或链环跳跃时，特征次谐波幅值发生显著畸变；
3. 功率因数与阻抗动态跟踪：通过计算电机动态有功功率与无功功率的变化轨迹，解耦出刮板链各区段的张力包络线。

这套虚拟传感算法无需在井下恶劣链道内安装任何接触式传感器，完全依赖配电点变频器自身的电参量进行数字反演，彻底解决了前端传感器“装上几天就坏”的历史难题。

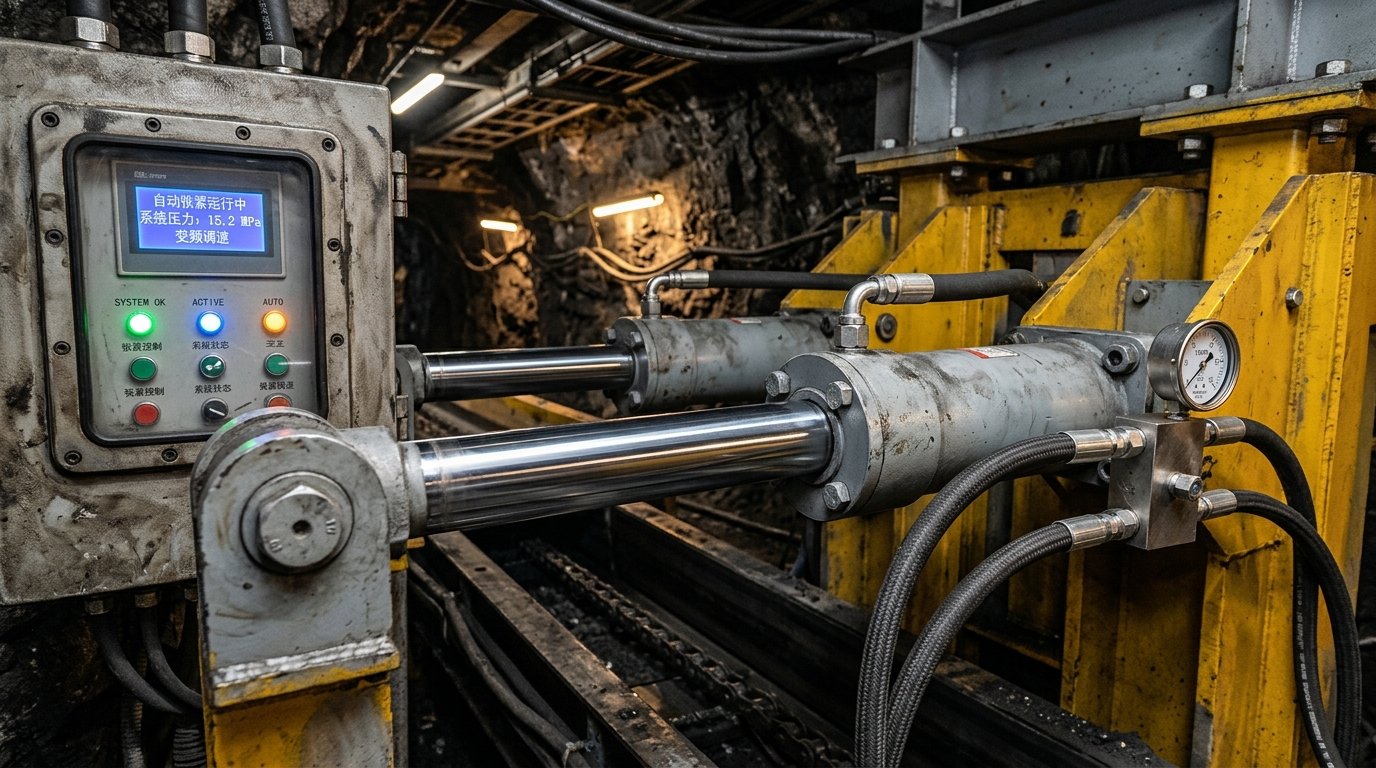

#### 4.2 机尾自适应液压闭环自动张紧系统实操

以往工人调整刮板链松紧依赖人工经验，拿扳手敲击链条凭声音判断，或者利用链条紧链器粗暴收紧，往往不是拉得过死就是松得脱落。现代PHM系统标配液压自适应伸缩机尾张紧装置：

• 变频器虚拟传感计算出链条实时张力；
• 边缘计算控制器采用自整定调节逻辑，向电液比例溢流阀组发出压力指令（油压稳定在12兆帕至16兆帕）；
• 机尾双作用高压液压缸（行程0至800毫米）驱动活动机尾前后位移，内部搭载磁致伸缩高精度位移传感器实时反馈缸体行程。

该系统实行严密的“三阶段”动态张紧时序控制：

• 阶段一：启车初预紧：起动指令发出后，液压站先将张紧缸推升至额定预紧压力（通常为15兆帕），张紧松弛链环消除空程滞后，避免起动冲击砸碎链齿；
• 阶段二：运行自适应浮动保压：进入平稳运行后，电液阀组根据电机实时转矩与煤流负荷动态微调。轻载时适度泄压（降至11兆帕至12兆帕），重载时升压保张（升至14兆帕至16兆帕），缸体实时微动补偿链条热胀冷缩与弹性伸长；
• 阶段三：停机泄压松弛：停机后系统自动释放系统高压至微压自锁状态（2兆帕至3兆帕），使链环脱离持续强应力拉伸状态，大幅延缓金属晶界疲劳断裂周期。

---

五、防爆AI视觉与转速差融合：断链、卡链与飘链秒级防护

在刮板机所有事故中，断链是破坏性最大的灾难。断链的演化时间往往以毫秒计，传统依赖工人目测或简单声响判断根本来不及反应。必须建立毫秒级响应的“物理-机器视觉-电气制动”三维联锁防护网。

#### 5.1 刮板机三大致命故障特征机理分析

机电维保人员必须透彻掌握三大危险故障的物理表现：

1. 恶性断链（Chain Breakage）：

• 单链断裂：双链传动中若一侧圆环链断开，负荷瞬间全部转移至另一侧，断裂侧刮板被拉扯严重歪斜，紧接着卡死在机头链轮入口，数十秒内引发另一侧同步被扯断；
• 双链齐断：链条由于过载或杂物别死瞬间崩断，断裂点上游链条由于失去张力迅速在槽底积压堆叠如波浪状，断裂点下游链条在自重与物料重压下反向滑移，机头电机转矩断崖式暴跌；

1. 恶性卡链（Chain Jamming）：工作面顶板垮落坚硬大块灰岩或金属锚杆掉入溜槽，被刮板强行楔入机头过渡槽缝隙或链轮与护板之间，驱动电机输出转矩在0.1秒内达到硬件过流保护上限，发生机械闷车；
2. 飘链与脱轨（Floating Chain）：细煤泥灌满底槽板将下链托起，或工作面起伏过大导致链条翘起脱离导向限位槽，刮板在煤层上方空悬滑行失去运煤功能，严重时直接卷入采煤机底部机体割断截齿。

#### 5.2 链轮转速差与齿轮咬合相位差双保险

在机头与机尾主链轮轴端分别安装矿用本安型高分辨率绝对值编码器：

• 瞬时转速比率核算：机头链轮与机尾链轮线速度理论上保持严格同步。一旦发生断链，断开侧机尾链轮瞬间失去牵引动力，转速出现急速跌落。系统通过高速比较两端脉冲计数，当判定滑差速度大于0.15米/秒且持续时间超过100毫秒时，立即判定为断链前兆；
• 转矩突变率微分判定：机头主驱变频器监测转矩变化斜率。卡链瞬间转矩斜率呈现脉冲式跳跃，系统可在80毫秒内精准区分出正常煤块过载与刚性卡死的区别。

#### 5.3 防爆AI机器视觉秒级边缘抓拍

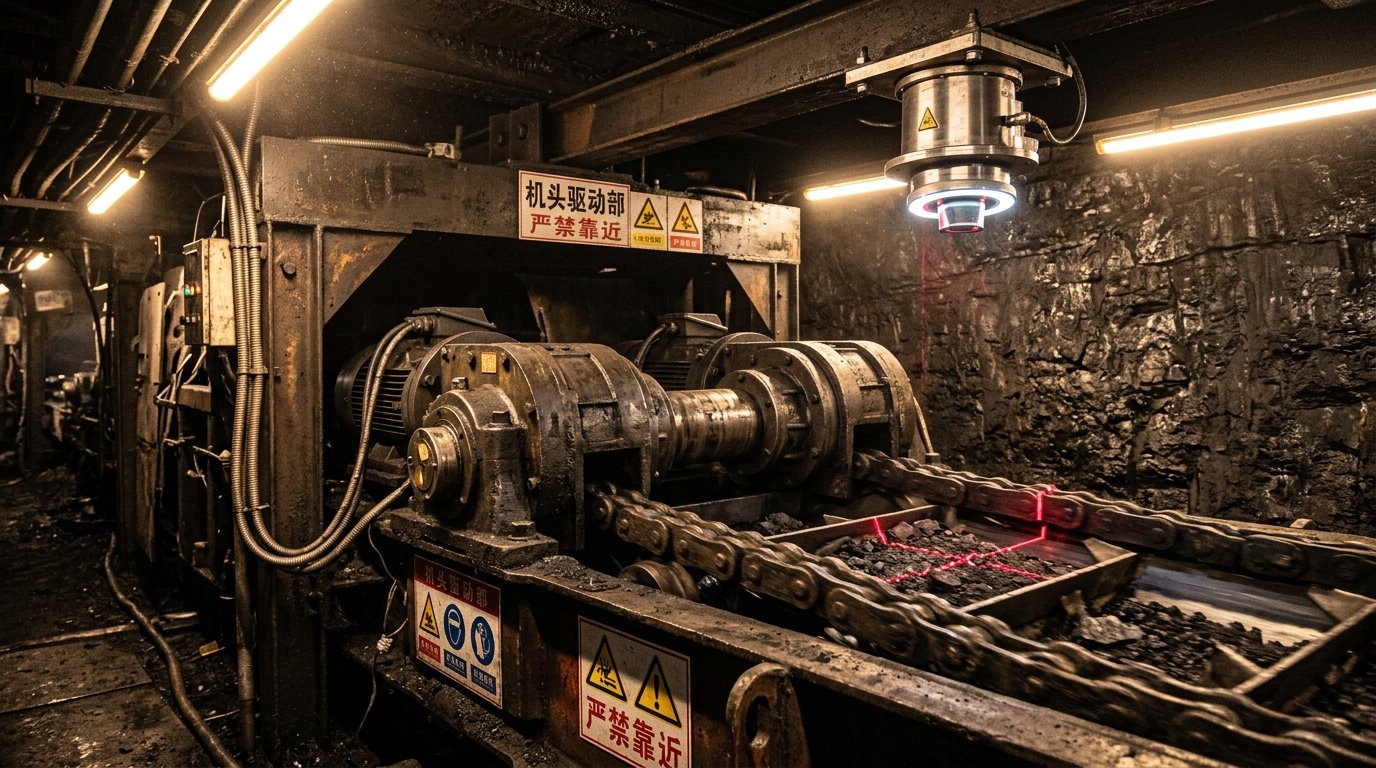

在机头过渡槽上方和机尾回绳口等重点危险区域，加装矿用本安型防爆高帧率智能摄像机（配备防尘气帘自清洁喷头与红外频闪补光灯）。摄像机内置边缘AI神经网络推理算法，对连续视频流开展毫秒级解算：

• 刮板倾角动态识别：利用关键点检测模型实时追踪每一根掠过视场的刮板中心线。正常工况下刮板与链条垂直度在90度正负3度范围内；一旦单侧链条受损拉长或断开，刮板倾角偏差超过8度，系统立即触发一级危险预警；
• 大块异物侵限与断口识别：AI视觉模型基于数万张真实井下断口与异物图像样本训练，能精准识别出掉入槽内的长条锚杆、铁器杂物以及链条断裂回弹飞翘形态，识别准确率达到98.5%。

#### 5.4 毫秒级联合紧急制动五步处置闭环

一旦转速差或AI机器视觉发出最高级别故障告警，系统在0.2秒内无条件触发全域保护链条：

1. 变频器在20毫秒内封锁IGBT驱动脉冲，动力瞬时切断；
2. 机头液压盘式安全制动器在80毫秒内失电快速上闸抱死，零滑移锁死，防止链条反向飞弹；
3. 综采自动化总线在100毫秒内联锁急停采煤机与前道转载机，切断煤流源头；
4. 机尾自适应张紧缸电磁阀在150毫秒内开启全泄压，消除槽内残余高张力；

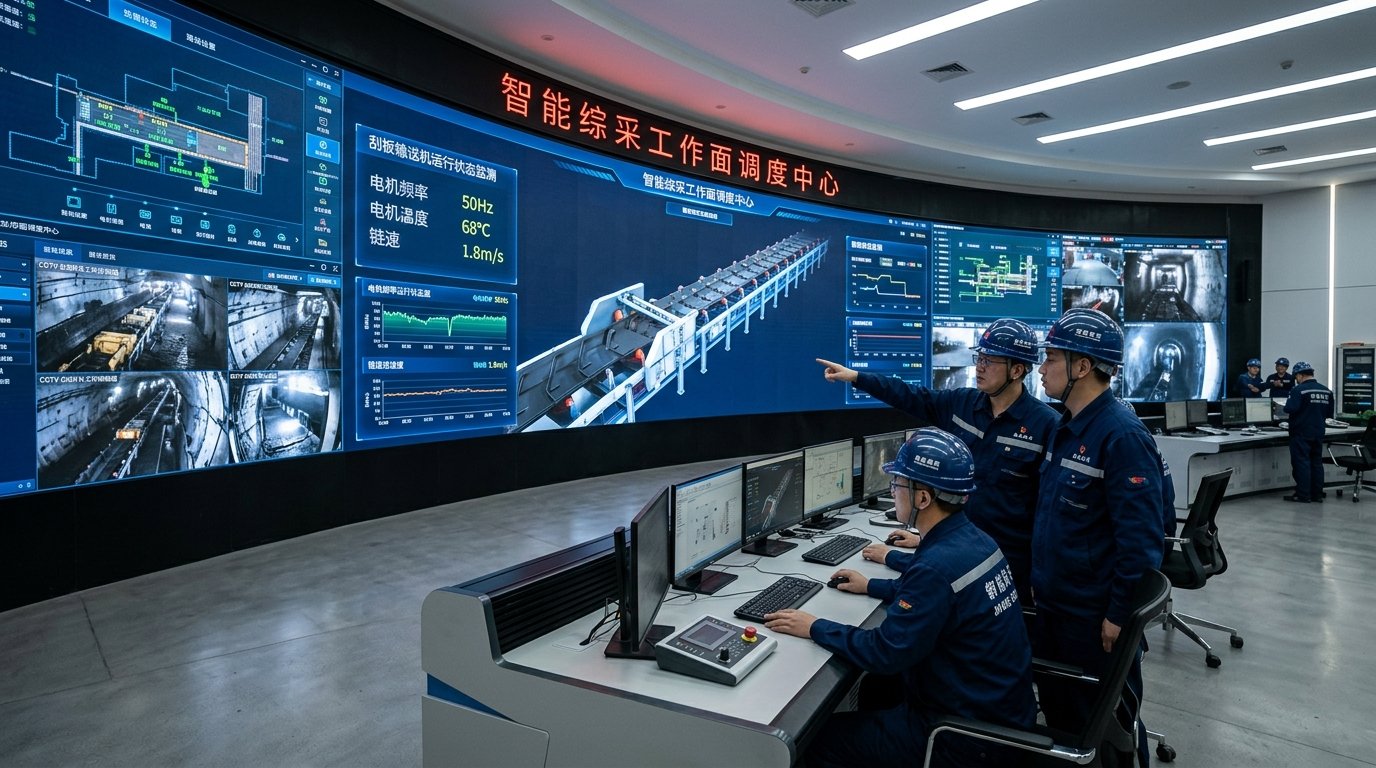

5. 调度大屏在200毫秒内声光报警并精确定位故障米数，指引检修队直奔故障点。

---

六、国家能源局新标下PHM全生命周期健康评价与寿命预测

国家能源局推进的《刮板输送装备PHM系统》标准，将设备管理的重心从传统的“事中切断与事后抢修”彻底前移至“健康度量化评价与剩余可用寿命（Remaining Useful Life, RUL）预测”。

#### 6.1 刮板机关键构件健康度指数（Health Index, HI）评估模型

系统围绕整机四个核心子系统打分，构建百分制健康评价雷达图：

#### 6.2 剩余可用寿命（RUL）数据驱动预测与预防性维护工单流转

PHM算法平台集成金属疲劳寿命累积模型与时序神经网络：

• 累积损伤与过煤量动态拟合：平台持续记录刮板机累计运行时间、有效运煤吨数与重载峰值工况时间，自动计算链条与中部槽的累积金属疲劳等效小时数；
• 寿命拐点提前预警：当模型测算出刮板圆环链剩余服役寿命小于240小时（约两周生产期）时，系统自动在矿井信息化管控大屏上亮起黄色预警，并自动在机电设备协同办公系统生成《预防性截链与换链作业工单》；
• 仓储备件自动联动：工单自动比对矿井物资库房中的同规格链条、刮板及接链环库存数量。若库房备件低于安全周转阈值，提前两周自动向采购供应部门发起采购提醒，彻底规避因井下断链急需更换而库房无备件造成的停机数周风险。

---

七、典型矿区工程落地案例剖析与经济技术效益对账

#### 7.1 项目工程地质与设备选型背景

陕北榆林神府矿区某特大型现代化绿色标杆煤矿，主采3号煤层，工作面走向推进长度3600米，切眼工作面长380米，设计平均采高5.2米，煤层质地坚硬且夹有厚度0.2米至0.4米的硬质硫化铁结核夹矸。

矿井为综采工作面选配了超重型刮板输送机，具体设备参数如下：

• 输送机型号：SGZ1400/3×1600型大功率铸焊封底刮板输送机；
• 装机功率：3台1600千瓦（机头双驱2台1600千瓦，机尾单驱1台1600千瓦，额定工作电压3300伏）；
• 链条规格：直径48毫米、节距152毫米高强度超耐磨圆环平链，刮板中心距912毫米；
• 设计设计输送能力：3500吨/小时，额定链速2.0米/秒。

#### 7.2 改造前运行痛点

在系统全面实施智能化改造前，工作面采用传统的交流异步电机配CST可控软起动驱动方式：

1. 重载闷车频发：工作面由于断层落差或大块夹矸崩落，每月发生3至4次重载卡壳闷车事故。每次复起需要数名机电工人携带液压千斤顶下井手工掏槽排矸，单次影响工作面出煤4至6小时；
2. 多机功率长期失衡：机头2号电机电流长期偏大（高达额定电流的115%），机尾电机仅输出60%负荷，机头减速器齿轮在运行仅8个月后便发生疲劳剥落；
3. 恶性断链严重停产：曾在两个月内发生两次断链事故。一次为机尾处单链断裂刮板扭转卡死造成链轮轮齿折断，另一次为高速运行中双链崩断拉毁过渡槽护板，直接停产抢修累计达54小时，影响原煤产量近16万吨；
4. 能耗与磨损惊人：全程工频定速运转，月度纯耗电量高达68万千瓦时，且整套中部槽在工作面仅推进1200米后中板剩余厚度便不足10毫米，被迫全线停工吊换槽体。

#### 7.3 PHM与永磁变频调速综合系统改造方案实施

矿总工程师团队联合设备研制单位，历时18天完成全套综采刮板输送机智能化提档升级改造：

1. 动力系统更换：拆除原有3台普通异步电机与CST装置，换装3台1600千瓦矿用隔爆兼本安型永磁同步直接驱动电机及配套的高压变频调速装置，机头机尾敷设双路千兆光纤实现高速主从转矩跟随；
2. 自适应液压张紧装置部署：在机尾安装双作用电液比例调压液压张紧油缸与磁致伸缩行程传感器，内置启车初张紧与运行动态保压算法；
3. 电参量虚拟传感与AI视觉联锁：变频器内置张力波动反演模块，在机头与机尾关键视线节点安装两套防尘本安型防爆高频摄像仪，联动液压安全盘式制动器；
4. 工作面煤流前馈自适应调速：打通与采煤机、转载机电控系统通信接口，构建工作面空间网格化煤流调速闭环。

#### 7.4 改造前后硬核技术与经济指标全面对账

系统投入运行并连续无故障推进两个长壁工作面（累计出煤达720万吨）后，矿机电科与财务审计部联合出具了详细的运行评估对账单：

经济账本附注说明：年化增效中，节约电费约185万元（按年产500万吨原煤计算）；减少备品备件材料损耗（链条、接链环、链轮、中部槽板）直接节省购置与维修费用约780万元；因消除恶性断链停机抢修，多释放出高价值有效割煤生产时间74小时，按工作面综合边际收益折算间接增产创效超1180万元。

---

八、综采刮板输送机PHM日常常态化运维自查清单（Checklist）

智能化设备绝非“一装了之、高枕无忧”，日常规范的运维维保是PHM预测性维护长久发挥效力的基石。机电维护队必须将以下作业清单纳入每日班检与周度专项体检台账：

• 每班初检·AI视觉镜头与气帘风道排查——清理防爆工业摄像机防尘气幕排气孔，检查红外补光灯与保护玻璃表面是否有煤泥附着，确保刮板倾角抓拍视线清晰无遮挡；
• 每班初检·机尾液压张紧油压与行程核验——检查自适应张紧液压站油温（控制在30摄氏度至55摄氏度）、蓄能器氮气压力（大于等于8兆帕）以及双油缸伸缩对称度（两侧位移偏差小于等于5毫米）；
• 每日排查·变频器电参量谐波与转矩对账——在集控平台调取过去24小时机头两台电机与机尾电机转矩波形对比曲线，确认动态负载偏差持续保持在3%阈值以内；
• 每周专项·链条节距累积伸长率物理抽测——在低速巡检模式下，抽取刮板链受力最大的10个连续链环，使用专用卡尺精准测量节距伸长变形量，当累计伸长率接近2.5%警戒线时，提前编排截链计划；
• 每周专项·轴承振动包络与润滑油液铁谱分析——采集机头与机尾主驱动部各测振点加速度频谱，对润滑油箱进行微米级取样化验，重点关注润滑油清洁度NAS等级与铁谱大颗粒剥落物；
• 每月标定·煤流时空滞后模型与称重传感器校准——校核顺槽皮带秤计量参数与采煤机截割电流前馈参数，动态微调五级变频调速挡位的速度响应区间。

---

九、常见问题答疑（FAQ）

---

十、行动指引与专家支持清单

综采工作面刮板输送机PHM健康管理与变频智能调速系统建设，是一项深度融合了重型机械力学、大功率电力电子、流体控制及工业计算机视觉的跨学科复合工程。

• 阶段一：现场设备体检与运行工况数据摸底——梳理综采工作面现有刮板机装机功率、链条规格、历年断链卡死与减速箱故障频次，明确智能化改造技术路径与经济可行性预算；
• 阶段二：动力驱动与自适应调速方案深度设计——联合行业权威团队论证永磁同步电机直驱选型、主从光纤总线转矩动态平衡控制逻辑与煤流前馈调速策略；
• 阶段三：三维一体防护网与PHM平台现场部署——完成防爆变频器电参量张力反演算法部署、自适应液压张紧装置安装、AI视觉防断链相机调试与工作面万兆环网联调；
• 阶段四：常态化运行规程建立与机电人员技术赋能——制定《刮板输送机PHM健康评价与预防性维护作业规程》，培训一线技术骨干掌握数字化工单流转与故障根因定位技能。
