适用读者： 地质灾害与水文地测总工程师、防治水科长、矿长、采煤技术科长、水资源保护工程师
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭学会水文地质与防治水专业委员会
---
在我国黄陇及陕北榆神府矿区，上覆地层普遍发育着一层极为珍贵的生态含水层——第四系萨拉乌苏组沙地潜水。由于该区域煤层埋藏浅（一般为 $100 \sim 250 \text{ m}$）、煤层厚度大，传统的垮落法开采会导致强烈的岩层垮落与弯曲断裂，致使导水裂隙带（\(H_f\)）直接沟通萨拉乌苏含水层，造成宝贵的地下水像漏斗一样下渗流失，引发生态植被大面积枯死与矿井涌水量暴增的双重灾难。实施以“一注五减”为核心的覆岩隔离注浆，是破解浅埋煤层保水开采这一世界性技术难题的核心抓手。
一、 陕北浅埋煤层保水开采的核心水文地质痛点
陕北榆林地区的典型地质剖面自上而下呈现三层结构：
- 地表表土层：第四系风积沙与红土层，其中风积沙中赋存有萨拉乌苏组含水层，是维持陕北半干旱绿洲生态的生命线；
- 基岩层：白垩系及侏罗系弱固结砂页岩，是覆岩的主关键层；
- 主力煤层：埋深浅、倾角平缓、抗压强度较低。
1.1 浅埋采动的“切顶”与水系沟通隐患
在垮落法开采中，由于上覆基岩跨距与厚度比值过小，主关键层极易发生从工作面一直贯通到地表的“整体切顶断裂”。萨拉乌苏组的水会沿着这些张裂缝急速下渗，形成“无水区”。这不仅导致地表植被因根系脱水枯死，导致土地荒漠化，还使得工作面瞬间涌水超限，发生重大水害灾难。
---
二、 “一注五减”保水开采技术体系内涵与力学机制
“一注五减”保水开采技术体系的核心，是主动介入采后岩层运动的自组织平衡过程。
2.1 “一注”的工艺实施关键

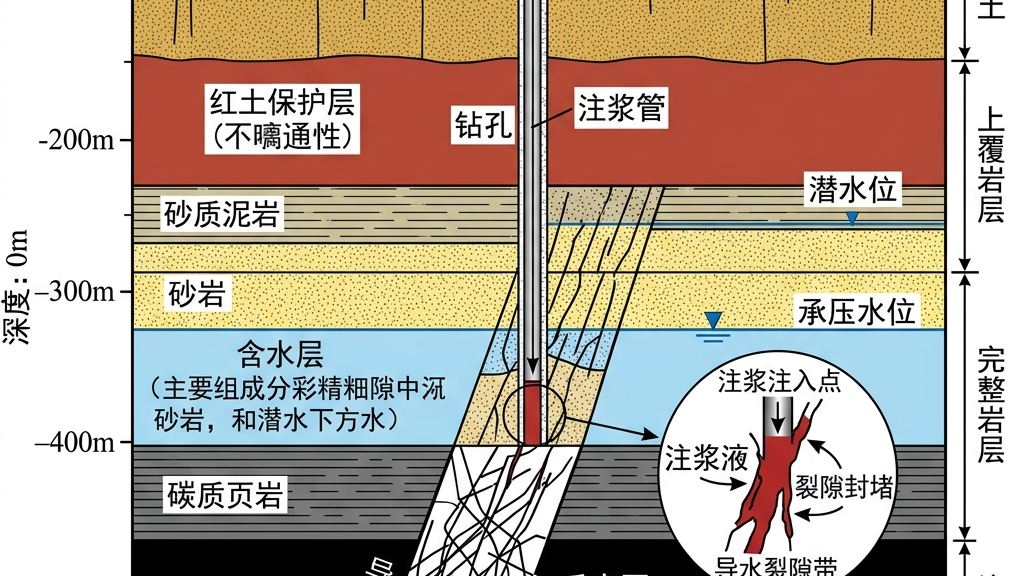

- 一注：利用布置在地面工作面回风巷或采空区侧向的走向定向钻孔，在工作面推进产生的关键层分层弯曲初期，将制备好的高稳定性煤矸石浆体在高压（$3.5 \sim 6.0 \text{ MPa}$）下注入特定的亚关键层下部的离层裂缝中。
2.2 “五减”的物理机制与环境对账
- 减沉：充填浆体固结体支撑关键层，将地表的最终沉降系数从 0.85 降至 0.08 以内，保护地表风积沙微地形不发生大规模沉陷错台；
- 减漏：控制导水裂隙带发育高度，在裂隙带顶界与萨拉乌苏含水层底界之间强行保留不小于 $30 \text{ m}$ 且未受采动破坏的坚硬“安全隔水岩柱”，杜绝地下水向下漏失；
- 减排：煤矸石在磨细制浆后“返井”，消除地面矸石山的自燃和淋滤重金属地表污染，实现工业固废的“零外排”；
- 减震：充填体优化了上覆岩层的应力传递机制，吸收了采动释放的弹性能，避免了硬岩关键层突发性大面积折断引发的强烈地应力震动和冲击地压；
- 减碳：利用化学改性手段将二氧化碳气泡注浆矿化，形成方解石固化在离层，实现地下负碳封存。
---
三、 裂隙带发育高度与导水系数物理数学模型
在进行保水注浆方案设计时，必须精确预测导水裂隙带的最大发育高度 H_f，并论证其在注浆后的渗透率下降系数。
3.1 导水裂隙带高度 \(H_f\) 计算本构
传统的经验公式往往忽视了充填浆体提供的限制反压。引入注浆反冲力作用后的 H_f 力学演化可由能量守恒及损伤力学公式修正：
其中：
- M 为累计开采厚度（\text{m}）；
- φ_{backfill} 为离层空腔被矸石浆体充盈占用的体积比例（充盈率，设计要求 ≥ 85\%）；
- η 为浆体固结压缩率；
- k_c 为破碎基岩的碎胀系数；
- P_{inject} 为离层空腔内部由泵送施加的浆体动压力（\text{MPa}）；
- σ_{comp} 为关键层岩石的单轴抗压强度（\text{MPa}）；
- α 和 H_0 为与岩石岩性刚性结构相关的修正经验系数。
在注浆反压 P_{inject} 的强力托顶支撑下，上覆岩层的张拉损伤度被大幅削减，使得计算得到的 H_f 显著降低，成功拦截在安全隔水岩柱边界之下。
3.2 离层受压开裂缝隙的流体导水系数变化偏微分模型
在注浆前后，裂隙岩体的局部各向异性渗透率张量 \mathbf{K} 变化可以用如下经典的修正 Cubic 定律结合岩石损伤力学来描述：
其中：
- \mathbf{K}_{0,ij} 为岩体未受扰动时的初始渗透张量；
- σ'_{eff} 为作用在裂隙壁上的有效法向压应力（随注浆压力的升高而增大，压实闭合裂缝）；
- C_p 为裂隙压缩率常数；
- w_{crack} 为裂隙的张开度。当注入高浓度碱性矸石浆体并在压力下发生水动力固结后，w_{crack} 迅速衰减至零，使裂隙的垂直导水能力降低达 $4 \sim 5$ 个数量级。
---
四、 陕北煤矿保水注浆主控参数速查表
为保证保水开采的“安全红线”万无一失，现场地测与注浆站控制中心必须联动控制下述核心运行指标：
| 监控参数 | 变送器监测点位 | 工艺安全范围 | 日常调控目标值 | 控制偏离精度 | 异常安全联锁自动响应动作 |
|---|---|---|---|---|---|
| 注浆孔口动压 | 定向直钻孔井口阀箱 | $2.5 \sim 5.5 \text{ MPa}$ | $4.2 \text{ MPa}$ | $± 0.2\text{ MPa}$ | 压力突降 30% 提示岩层断裂跑浆，PLC 联锁启动“高流变性快凝浆料”注入程序 |
| 工作面顶板水压 | 综采支架上方探水变送器 | 稳定无涌水声 | 常压无突变 | $± 0.01\text{ MPa}$ | 探水孔水压上升，联动关闭注浆泵，开启井下大排量自动防灾泵房 |
| 浆液固相浓度 | 地面高精度电磁浓度计 | $56\% \sim 64\%$ | $60\%$ | $± 1.0\%$ | 浓度过低导致固结后收缩率大，调高粉体秤配料阀开启度 |
| 地表下沉形变 | 沉陷盆地北斗监测基站 | $≤ 10 \text{ mm/d}$ | 总量 $≤ 300\text{ mm}$ | $± 1\text{ mm}$ | 形变速度超限，说明关键层抗剪承载力不足，立即启动辅助多孔交替注入加密浆 |
---
五、 保水开采过程中的典型水害异常与“闭环应急处置”
在浅埋煤层保水开采注浆中，防治水科必须针对以下两类突发工程水害制定并演练严密的应急反应闭环：
5.1 综采工作面发生采动“突水顶板淋水”突发事故
- 引发原因：随着工作面推进，上方局部隐伏断层活化，导水裂隙带贯穿至萨拉乌苏含水层，导致萨拉乌苏地下水沿裂隙急剧涌入工作面，顶板发生大面积淋水或涌沙。
- 应急闭环处置程序：
- 工作面停机撤人：值班矿长立即下达停机指令，断开采煤机电源，指派班组长带领作业人员沿避灾路线有序撤离至安全上山巷道。
- 启动强力截流注浆：地面注浆站接到防汛指令后，立即将普通煤矸石浆体切换为“速凝超细水泥—硅酸钠（双液浆）”，以最大设计压力（$8.0 \text{ MPa}$）向突水裂隙源头的定向孔进行加压注入，强制其在 $30\text{ 秒}$ 内固结，阻断水流通道。
- 水质化验判定漏源：取淋水水样进行电导率和重金属离子 XRF 快速化验。若水质符合萨拉乌苏组特征，则继续维持双液浆注入，直至出水量降至 $5.0 \text{ m}^3/\text{h}$ 以下安全线。
5.2 注浆过程中浆液沿基岩裂缝“穿透红土层”反浆至地表
- 引发原因：地质一开套管下深不足，未切入坚硬基岩段，或者套管固井水泥相对胶结强度低于 70%。浆体在高压泵送时，沿管壁外侧的微细环空窜漏，穿透第四系红土防渗层溢出至地表风积沙。
- 应急闭环处置程序：
- 紧急停泵泄压：地面 SCADA 一键切断注浆泵电源，打开卸浆旁通阀，排除管道残压。
- 地表溢出区拉设警戒线：环保队立即使用沙袋在溢浆点周围构筑环形拦截围堰，防止矸石浆体流向周边农田或生态灌木林。
- 孔壁二次套管复固：调用车载水井钻机，在原注浆孔旁边施工套管加固引导孔，深度向下延伸 15米切入基岩，使用双抗硫酸盐水泥对套管外侧进行 100% 水泥全密封回填，通过相对胶结测井检验后重新上线。
---
六、 总结与保水开采长效合规指南
浅埋煤层“一注五减”保水开采技术体系，是陕北煤矿企业解决“采煤与保水”这一世纪矛盾的硬核工程手段。它将水资源的原位生态保护从“被动防堵”升级为了“主动控沉与密封”，已被地方环保和水利部门列为黄河流域生态高质量发展鼓励类重点推广技术。
在长周期保水开采实践中，矿山决策层应切实贯彻如下三条合规指南：
- 建立“保水红线”三维空间地质信息模型（3D-GIS）：将地表的萨拉乌苏水位监测井网、岩层离层发育区以及工作面开采高程全部导入三维 GIS 系统中，实现三维可视化的裂隙发育 SCADA 实时模拟。
- 严防“套管固井质量不良”隐患：一开固井是防止高压浆液窜漏至地表的唯一安全防线，必须将声波阻抗测井合格率 100% 作为下达注浆通知单的前置机电红线。
- 用真实、不间断的地下水位监测数据自证合规：地表水监测井的水位变送器必须实行太阳能不间断供电和无线 5G 传输，用长达数年的稳定水位数据，迎接中央和省级生态水利部门的定期环保复查。
