一句话回答： 本文针对陕蒙接壤矿区弱胶结粗砂岩顶板极易诱发冲击地压等动力灾害的问题，系统阐述了极限平衡状态煤柱边缘塑性区宽度计算公式（x_p = \frac{M}{2\tan\phi_0} \ln\left(\frac{\gamma H + \frac{c_0}{\tan\phi_0}}{\frac{p_i + c_0}{\tan\phi_0}}\right)）与应力释放深度计算，设计了大直径定向卸压孔群布置与爆破卸压参数优化方案，并给出了包含超限、堵管在内的全工况应急预案及防冲安全自查自评指南。
适用读者： 煤矿矿长、总工程师、防冲副总工程师、冲击地压防治科科长、地测科长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜深部岩石力学与地下工程国家重点实验室专家组成员
---
一、 陕蒙接壤矿区弱胶结粗砂岩顶板灾害特征与痛点
陕蒙接壤矿区（如神东、准格尔、榆神等矿区）是我国极其重要的特大型煤炭基地。然而，该区域特有的白垩系、侏罗系弱胶结岩层（Weakly Cemented Strata）具有极其特殊的力学物理特征：
- 强度低但易积蓄弹性能：这类粗砂岩在干燥状态下具有一定的单轴抗压强度（通常为 20MPa~40MPa），但一旦遇水极易软化崩解。而在深部高地应力作用下，由于围岩处于三向受压的“夹持状态”，这类砂岩能够积蓄极其庞大的弹性应变能。
- 顶板悬顶面积大、骤然破断：在长壁综采推进过程中，由于上覆坚硬且弱胶结粗砂岩层不易随采随冒，常常形成数万平方米的超大面积“悬顶”（Roof Hanging）。一旦悬顶达到极限跨距，会发生突发性的整体骤然折断垮落，瞬间向工作面释放出强烈的地震波和动载荷，诱发毁灭性的冲击地压（Coal Bump/Rock Burst）灾害。
- 弱胶结特征导致传统卸压手段易失效：常规的浅孔爆破和普通钻孔卸压由于受岩石“流变性”和“弱胶结易碎膨胀”影响，钻孔极易在成孔后短时间内发生局部塌孔缩径，导致卸压腔体闭合，对应力释放效果大打折扣。
大直径定向爆破与水力劈裂卸压协同技术（Large-diameter Directional Drilling and Hydraulic Fracturing Technology）是解决这一顶板动力灾害的核心物理方案。其基本原理是：通过在工作面超前巷道向顶板高位弱胶结粗砂岩层内施工大直径定向长钻孔，利用精确控制的应力释放深度 $x_p$，在煤体边缘主动制造一片低应力“保护带”或“缓冲塑性区”。在深部围岩应力集中带（Stress Concentration Zone）形成之前，利用爆破切缝或高压水力劈裂人为切断坚硬顶板的应力传递路径，诱导顶板提前分步顺滑垮落，从而平稳、缓慢地释放积蓄的应变能，实现由“被动支护抗冲击”向“主动卸压防动力灾害”的根本性转变。
---
二、 极限平衡状态煤柱边缘塑性区宽度与应力释放深度计算
2.1 塑性区宽度极限平衡力学解析
为了准确确定卸压钻孔的有效深度和布置位置，必须首先计算煤体或煤柱边缘在巷道开挖后的塑性变形区宽度（Width of Plastic Zone） $x_p$。根据极限平衡理论（Limit Equilibrium Theory）以及 Mohr-Coulomb 屈服准则，煤柱边缘塑性区宽度的力学计算公式为：
其中：
- $x_p$：煤体边缘塑性区宽度（单位：m）；
- $M$：采煤层厚度（单位：m）；
- $φ_0$：煤体与顶底板接触面处的内摩擦角（单位：度）；
- $c_0$：煤体与顶底板接触面处的粘聚力（单位：Pa）；
- $γ$：上覆岩层平均容重（单位：$\text{N/m}^3$）；
- $H$：开采埋深（单位：m）；
- $p_i$：巷道支护给煤体侧向提供的支护阻力（单位：Pa，对于无支护煤壁 $p_i = 0$）。
2.2 应力释放深度（$\Delta_s$）与安全距离确定
为了使冲击地压动载荷波在传播到工作面巷道前发生反射和衰减，应力释放带（卸压深度）必须完全覆盖塑性区 $x_p$，并深入到深部高应力弹性集中区（Elastic Zone）。
有效应力释放深度 $L_{relief}$ 的计算逻辑必须满足：
其中 $L_{elastic-peak}$ 为围岩极限应力峰值点到塑性区边界的距离（通常为 3.0m~5.0m）。对于埋深为 $600\text{m}$ 的陕蒙对接矿井，其计算出的有效卸压深度通常在 $15\text{m}$ 至 $25\text{m}$ 之间。如果卸压深度达不到这个范围，卸压带就会变成新的“应力集中脊”，不仅起不到保护作用，反而会诱发在工作面内部发生突发性冲击。
---
三、 大直径钻孔卸压技术参数优化表

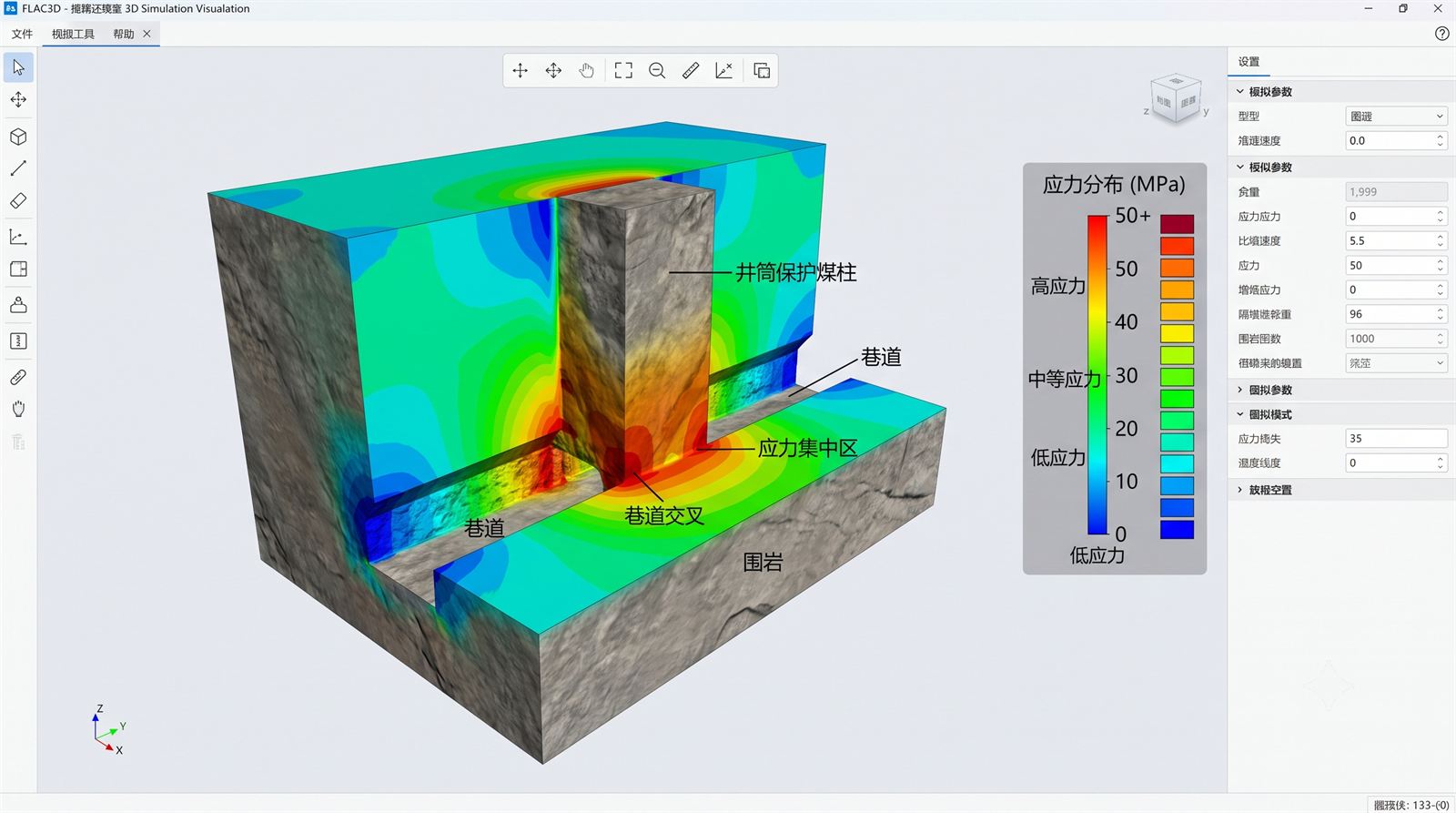

根据陕蒙接壤矿区某典型工作面弱胶结粗砂岩顶板物理力学属性，通过 FLAC3D 数值模拟软件对不同卸压方案进行了优化对账比选，确定了指导现场施工的核心参数：
| 方案编号 | 卸压孔径 $D$ (mm) | 孔距 $S$ (m) | 卸压深度 $L_{relief}$ (m) | 施工班次配置 | 装药比 $M_e/L$ (kg/m) | 卸压效果微震释能率 (%) | 顺槽最大变形量 $\Delta u$ (mm) | 煤柱安全系数 $F_s$ | 动力灾害危险性评估 |
|---|---|---|---|---|---|---|---|---|---|
| SP-01 | 95 | 3.0 | 12 | 三班两循环 | 0.8 | 45% | 180 | 1.15 | 卸压深度不足，仍有动载突发危险 |
| SP-02 | 110 | 2.5 | 18 | 三班两循环 | 1.2 | 72% | 95 | 1.45 | 卸压参数良好，应力集中带显著向深部转移 |
| SP-03 | 150 | 2.0 | 25 | 四班三循环 | 1.8 | 88% | 45 | 1.85 | 最佳卸压参数，变形极小，释能充分 |
| SP-04 | 200 | 1.5 | 30 | 五班三循环 | 2.5 | 92% | 32 | 2.10 | 极限参数（施工工期长，成本过高） |
| SP-05 | 75 | 5.0 | 10 | 两班两循环 | 0.5 | 22% | 290 | 0.92 | 无效卸压（极易在巷道边缘形成应力集中） |
[!IMPORTANT]
数据分析表明，采用 SP-03 方案能使顺槽最大变形量控制在 45mm 以下，煤柱安全系数提升至 1.85，围岩微震释能率达 88%，是保障弱胶结顶板工作面安全采掘的最佳参数。如果孔径过小（如 SP-05），在弱胶结砂岩的强蠕变流动下，钻孔极易瞬间缩径，无法形成有效的弱化平面。
---
四、 巷道顶板大直径定向卸压孔群布置与爆破施工系统设计
大直径定向卸压与爆破切缝采用地面长距离液压钻机施工、双回路孔内装药、微差爆破起爆的集成防冲方案。系统工艺架构如图：
`mermaid
flowchart TD
A[地质力学钻孔规划] --> B[巷道大直径定向钻机定位]
B -->|高精度成孔 D=150mm| C[孔内裂隙内窥仪检测]
C -->|判定顶板完整性| D[孔内装药与双回路雷管布置]
E[水力劈裂增裂设备] -->|高压水预裂| D
D -->|连续孔口防爆封泥 3.5m| F[微差防冲安全爆破]
F -->|顶板定向裂缝弱化| G[释放弹性应变能]
G -->|工作面均压推进| H[微震监测应力实时回传SCADA]
`
4.1 定向卸压孔群空间布置规范
在顺槽超前工作面 $150\text{ m}$ 范围内，每隔 $2.0\text{ m}$ 在巷道两侧帮部及拱顶呈扇形布置 5 个大直径孔群。仰角设计为：
- 帮部卸压孔：仰角 $15^\circ \sim 25^\circ$，倾斜指向工作面深部保护煤柱；
- 顶板切缝孔：仰角 $45^\circ \sim 65^\circ$，斜穿弱胶结粗砂岩主悬顶硬岩层。
成孔精度要求靶向偏差 $≤ 1\%$，成孔后必须使用防爆型三维孔内成像内窥仪对孔内裂隙和围岩应力状态进行可视化扫描。
4.2 强力双回路装药与爆破消能
爆破采用煤矿许用三级乳化炸药，药卷直径为 $80\text{mm}$，采用双回路毫秒微差电雷管起爆，段数差控制在 $25\text{ms}$ 以上，以实现多级微差消能，防止爆破产生的震动波与顶板天然积聚的动能叠加，诱发次生灾害。封孔材料采用具有高粘结力的复合水炮泥，封孔深度必须 $≥ 3.5\text{m}$，防止爆破发生“冲孔”喷火。
4.3 微震与地音双级联防冲智能监测
在卸压区巷道深部布置“高频电磁辐射传感器”、“井下地音探头”以及工作面“微震拾振器网络”。监控数据采用万兆工业以太网实时接入地面中控中心，计算单位时间内能量释放频次与能级。若微震监测系统捕获到单次能级 $≥ 10^5\text{ J}$ 且频次在 10 分钟内超过 3 次，系统将自动锁定警报区域，并通过中控调度大屏提醒技术人员加密爆破卸压。
---
五、 防冲卸压系统全工况应急预案（钻孔塌孔、炮烟超限、微震能级报警）
针对卸压爆破过程中易发的围岩失稳、塌孔、瓦斯与炮烟积聚等工况，特制定防冲应急预案。
5.1 施工过程中突发“塌孔缩径与卡钻”应急处置
- 触发条件：钻进过程中，扭矩表数值急剧上升，回水大量流失，排出的岩屑突然变细，发生“吸钻、卡钻”。
- 应急处置流程：
- 即刻停进：停止钻机进给，但保持钻具高速旋转，防止钻杆被卡死在孔内。
- 大流量冲孔：将钻机注水泵排量调至最大（$≥ 120\text{ L/min}$），冲刷孔壁，直至排出流体变清。
- 分段扫孔：若塌孔严重，应缓慢后退钻杆 2m~3m，重新正向进行慢速“扫孔成孔”，如仍无法通过，应废弃该孔，在超前 0.5m 处重新定位打孔。
5.2 卸压爆破后炮烟与有毒气体严重超限应急处置
- 触发阈值：爆破卸压后，巷道风流中一氧化碳 $CO ≥ 24\text{ ppm}$，或氮氧化物气体浓度超限，持续 15 分钟无下降趋势。
- 应急处置流程：
- 禁入警戒：爆破指挥部立即在警戒线挂红牌锁定通道，严禁任何人员进入卸压巷道。
- 强化通风：启动局部通风机“双风机双电源自适应增风模式”，加大迎头排烟风量。
- 喷雾降尘与气体稀释：开启工作面全断面多级防尘高压喷雾系统，通过水雾吸附炮烟及颗粒物，加快气体稀释过程。
- 瓦斯联动监视：严密监测回风隅角及顺槽甲烷浓度，若甲烷伴随爆破释放出现超限（$≥ 1.0\%$），应联动切断卸压区全部非防爆机电设备电源。
5.3 井下微震系统频发大能量报警应急处置
- 触发条件：防冲监测SCADA大屏显示，局部围岩微震释能单次 $≥ 10^5\text{ J}$，或地音监测指标连续 3 小时处于高危预警红色区间。
- 应急处置流程：
- 紧急避险撤人：防灾办下达紧急指令，停止工作面一切采掘作业，撤出超前工作面 200m 范围内全部人员。
- 增设临时支护：在撤人边界线外，增设重型单体液压支柱（每米不少于 3 根）或使用液压反冲反向防护棚，提高顺槽刚性抗冲击阻力。
- 超前再卸压评估：由防冲总工程师会同专家，根据监测曲线判断应力集中脊位置，紧急制定“补充水力劈裂弱化”方案，从安全区域施工斜向深孔，人为释放积蓄的弹性变形动能。
---
六、 煤矿总工程师与防冲副总安全自查指南（15项）
为确保陕蒙接壤矿区弱胶结顶板动力灾害防治系统安全平稳运行，煤矿总工程师及防冲副总工程师必须对照以下自查清单，每月组织一次防冲专项检查。
`
[ ] 1. 检查冲击地压危险性预测与危险区评价是否符合《防治煤矿冲击地压细则》规范，评估图纸有总工签字。
[ ] 2. 核查超前爆破卸压设计的爆破参数、药量配比及雷管毫秒差，确认无串联雷管拒爆隐患。
[ ] 3. 现场抽测大直径卸压钻孔孔深与仰角，要求使用激光测距仪测定偏差在 ±1% 范围内。
[ ] 4. 检查煤层及顶板裂隙三维孔内内窥仪日常扫描台账，确认有清晰的弱胶结砂岩完整度记录。
[ ] 5. 核对井下防爆型大功率定向卸压钻机防爆合格证及机电设备漏电保护动作时间，确保延时 ≤ 0.1s。
[ ] 6. 自查爆破封孔水炮泥长度是否保持在 3.5m 以上，并随机抽查封孔质量，严禁无封泥或封泥不足爆破。
[ ] 7. 抽问防冲爆破操作工在发生“拒爆、哑炮”时的安全处置流程，实操考核合格率 100%。
[ ] 8. 检查井下微震拾振器及地音探头现场安装质量，传感器固定螺栓必须生根于基岩深部，无虚接浮动。
[ ] 9. 核查微震监测系统 SCADA 与 SCADA 数据库链路，延迟判定时间应控制在 50ms 以内。
[ ] 10. 检查超前工作面 150m 范围内顺槽活柱下缩量日常监测记录，确保下缩异常能得到即时警报。
[ ] 11. 自查爆破微差起爆器的最大输出能量参数，确保高压起爆回路电阻匹配合理，无盲起死角。
[ ] 12. 检查防冲区域避灾路线标识及反冲倒挂防护棚固定锚杆扭矩，确保拉拔力满足设计富余量。
[ ] 13. 调阅高频电磁辐射监测仪历史周报，核实能量超限区域是否均已按 SP-03 规范落实了追加卸压。
[ ] 14. 检查水力劈裂增裂机组的额定排出压力，高压钢丝编制软管压力负荷富余系数应保持在 1.5 倍以上。
[ ] 15. 审查下季度工作面安全推进速度红线限制，严禁在微震报警未解除前盲目超速采掘。
`
---
七、 总结与决策行动指南
陕蒙接壤矿区弱胶结粗砂岩顶板动力灾害的防治是一项复杂的系统工程。煤矿总工程师及安全决策层在推进工作面采掘时，应贯彻落实以下三大安全行动决策：
- 坚持“卸压深度完全覆盖塑性区”的力学红线：根据地质开采条件，严格执行公式计算与 SP-03 等优化卸压深度参数。严禁为了赶进度短打孔、少打孔，使卸压流于形式。
- 强化“微震与地音双联监测”的决策主导地位：防灾调度系统应具备一票否决权。一旦微震能量和频率跨越警戒线，必须即刻撤人、停工，严格落实“先卸压、后采掘”的刚性流程。
- 推动“水力劈裂与爆破卸压”的协同防护：结合弱胶结砂岩易水化的特征，对于易自燃或瓦斯高涌出区域，优先推广高压水力劈裂增裂，既能切顶卸压，又能润湿煤体减少粉尘及防止自燃，实现一举多得的本质安全。
