矸石浆体在线检测仪表选型：浓度计、流量计、压力变送器

张洁贞 绿色矿山充填与矿业信息化顾问

适用读者： 选煤厂自控设计师、充填集控调度员、机电设备矿长、现场仪表班班长

作者： 张洁贞｜中矿天智信息科技（徐州）有限公司高级销售经理｜中国矿业大学技术支持

一、行业痛点与背景

煤矸石料浆管道高压泵送属于典型的高浓度多相流输送工程。管道内部流动环境极其恶劣，这对传统的过程检测仪表提出了严峻考验：

• 常规传感器探头极易被磨损穿孔：料浆中的矸石硬质颗粒以 1.5\sim 2.5\text{ m/s} 的速度冲刷探头，插入式传感器往往在 10 天内被磨损致残，引发浆液外喷灾害。
• 高浓度浆体附着结晶导致信号失真：电磁流量计的电极表面极易黏附水泥硬化结晶或矸石粘土微粉，导致电极绝缘、流量示值瞬间归零，引发PLC误判停机。
• 仪表信号传输时延大导致联锁保护滞后：当发生远端爆管时，若压力和流量变送器数据采集慢、上传延迟大（超过 10 秒），将导致成百上千吨浆体喷涌地表，引发恶性环保事故。

因此，实施高抗磨、高精度、无接触的自动化检测仪表选型，是充填管网长效安全运行的神经中枢。

二、检测仪表工作原理与类型选择

1. 放射源核子浓度计 (Nuclear Density Gauge)

安装于输送管路外壁，由放射源（通常为 Cs^{137}）发射出高能伽马射线，穿过管道和浆体后，被对侧的闪烁计数探测器接收。射线穿过浆体时的衰减程度与浆体密度呈指数关系，可实现 100\% 非接触式、高精度密度在线测量。

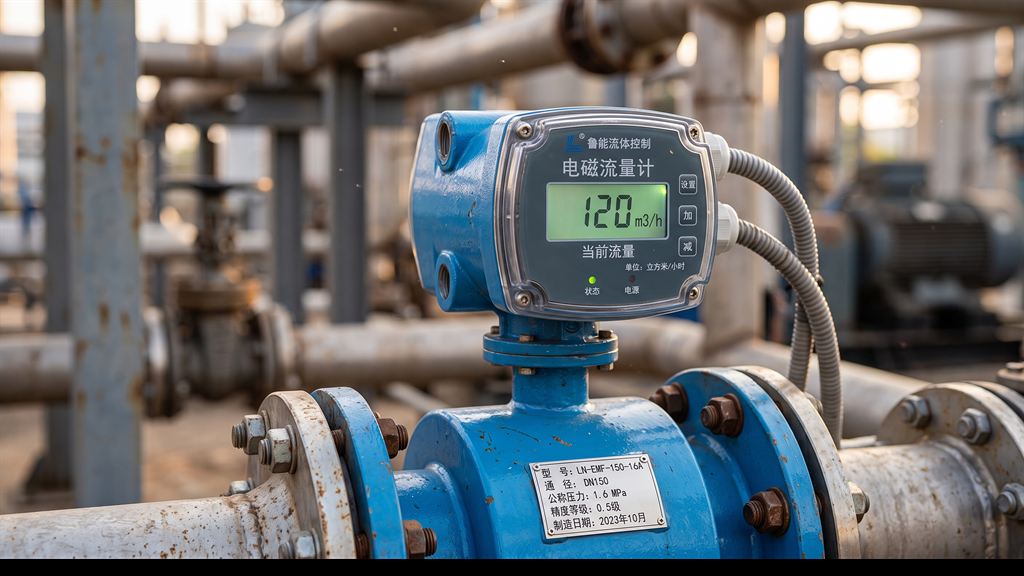

2. 电磁流量计 (Electromagnetic Flowmeter)

基于法拉第电磁感应定律。当导电的矸石浆体切割电磁线圈产生的磁力线时，电极间会产生感应电动势。为防止高磨蚀，流量计内衬必须采用厚度 ≥ 4\text{ mm} 的耐磨聚氨酯（PU）或特氟龙（PFA）材质，电极选用高硬度、耐酸碱的钽（Ta）电极。

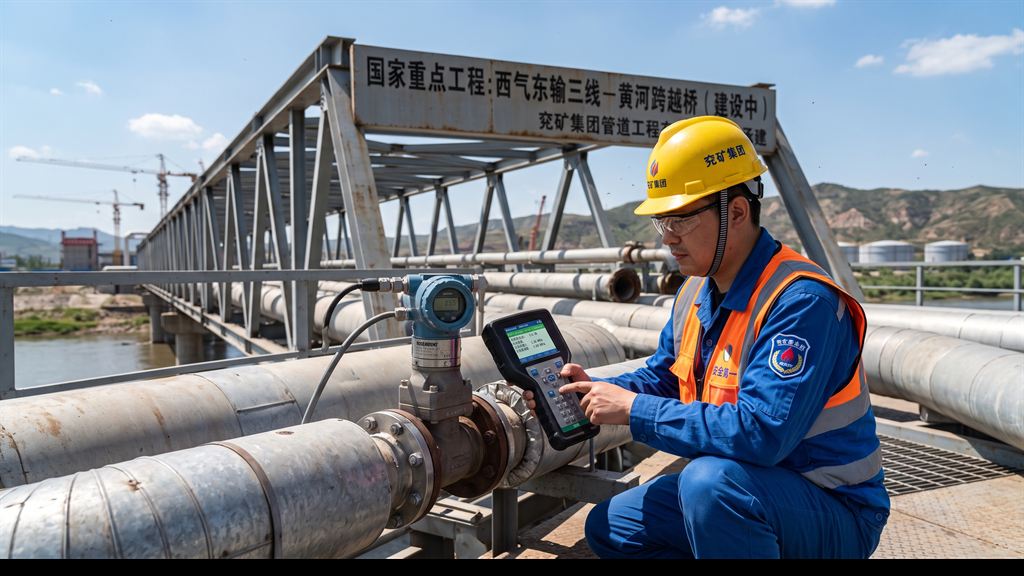

3. 陶瓷电容压力变送器 (Ceramic Diaphragm Pressure Transmitter)

采用厚度不小于 2\text{ mm} 的纯度 ≥ 99.9\% 氧化铝陶瓷电容隔膜直接与浆体接触。陶瓷硬度极高，具有超强的抗划伤与耐冲刷性能，相比常规的金属（316L）金属膜片，抗冲刷寿命提升了 20 倍以上。

三、电磁流量与密度测算模型

1. 管道质量流量计算方程

集控系统（PLC）通过流量计采集的瞬时体积流量 Q_v（\text{m}^3\text{/h}）与浓度计采集的浆体密度 \rho_{slurry}（\text{kg/m}^3）实时计算管道质量流量 Q_m（kg/s）：

其中：

• D：管道内径（m）。
• v：电磁流量计测得的料浆瞬时轴向流速（m/s）。

2. 核子密度计伽马射线衰减方程

核子密度计接收端的射线强度 I 与管道内部料浆密度 \rho_{slurry} 的数学关系表示为：

其中：

• I_0：管道空管时接收到的初始伽马射线强度（\mu\text{Sv/h}）。
• \mu：煤矸石与水混合介质的质量衰减系数（\text{cm}^2\text{/g}）。
• d：注浆管道的钢管外径（cm）。
• 探测器将射线脉冲数进行对数变换后，即可在线解算出高精度的瞬时密度值。

四、在线监测仪表选型指标对账表

为了给制浆厂和自控院提供选型依据，我们将充填管线关键仪表的参数选型规范整理如下：

五、浆体流体参数监测与联锁控制流程

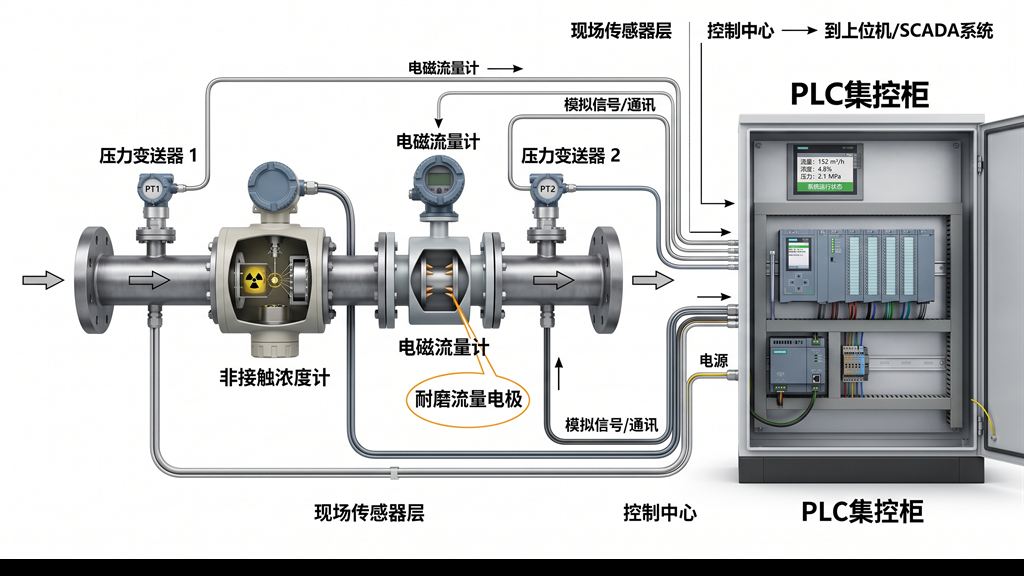

在注浆泵送运行中，仪表的参数监测与 PLC 紧急联锁逻辑执行时序如下：

在线检测系统响应时延对比

通过测试无线、有线模拟信号及光纤总线在突发管路故障时的报警上传响应延迟，我们绘制了时延曲线：

六、主要工程风险与现场防护 SOP

核子密度计使用了放射性同位素，必须制定严格的安全防护与应急 SOP：

现场发生火灾或机械砸坏核子仪放射源源盒应急处置 SOP

1. 启动辐射应急预案：集控室立即报警，并通知矿井辐射安全责任人及当地生态环保、公安局。
2. 划定安全隔离警戒区：
3. 现场安保人员使用便携式辐射剂量率仪进行现场测定，以源盒为中心，将辐射剂量率 ≥ 2.5\ \mu\text{Gy/h} 的边界设为警戒线。
4. 拉设黄色辐射警戒带，严禁任何人员在无铅防护服保护下进入警戒区。
5. 切断源盒通道（自动截止）：
6. 远程按压集控柜上的“源盒紧急关闭”气动阀按钮，使铅封快门关闭。
7. 若气动阀失效，必须由经过防辐射培训的抢险人员佩戴铅围裙，使用手动防爆长柄扳手，强行将源盒的手动闸门转至“CLOSE”位置。
8. 安全转移与检测：由具备资质的专业核安全机构对源盒进行铅罐密封回收，并在管道周围做擦拭试验（Smear Test），检测是否有放射性核素污染残留。

七、真实脱敏案例分析

1. 项目背景

榆林某年产 800 万吨 的特大型矿井（已脱敏），建设了 3.8 公里的地面至井下采空区超远距离覆岩注浆管线。由于原有仪表多采用常规插入式电磁流量计和金属隔膜压力表，在运行 2 个月内因磨损和结晶附着全部失效，曾因无法及时监测漏浆发生过一次严重的井下“窜浆灌水”事故。

2. 测控改造

中矿天智技术团队对全线测控系统实施了高品质仪表升级：

• 浓度测量：在地面离心制浆机出口安装了高精度放射性铯-137非接触式核子密度计，实现对浆体密度的一线监测。
• 流量测量：更换为耐磨型智能电磁流量计（内衬 6mm 聚氨酯，电极使用钽电极），并加装了自动电极刮刀清洁系统。
• 压力监测：在管线中继泵站及井口下垂管路底弯头处，安装了陶瓷电容式高压压力传感器。
• 网络构建：将所有仪表的采集模块通过 Modbus TCP 协议接入以太网交换机，通过井下光纤环网直达地面调度室 PLC 模块。

3. 系统运行成效对账表

八、仪器校准与核子仪防护巡检台账

为保障控制系统的信号精度，测控工区应严格执行以下维护程序，并如实记录：

• [ ] 核子仪射线防护日常点检：每周使用辐射测量仪巡检源盒四周，确保距源盒 1\text{ m} 处的辐射剂量率符合国家标准（≤ 1.0\ \mu\text{Sv/h}）。
• [ ] 压力变送器反清洗排堵：每次冲管时，开启压力变送器接口的“三通清洗阀”，利用高压水流冲掉测压孔腔体内的沉积矸石砂，确保传压顺畅。
• [ ] 电磁流量计励磁线圈绝缘测试：每季度停泵期间，使用兆欧表测试线圈对地绝缘电阻（需 ≥ 20\text{ M}\Omega），防止磁场漂移。
• [ ] 流量计零点在线核标：在管道充满静止清水状态下，进行“零点自校准”操作，核销零点漂移误差。

九、常见问题 FAQ

Q：为什么在制浆系统刚起车或出水期间，电磁流量计的数据会发生剧烈波动跳变？

A：当管道未处于“满管压力流”状态、内部夹杂大量空气泡，或者水固比失调导致水水分离时，料浆在电磁流量计测量管内会形成两相流甚至“半管流”层流。这会导致磁力线切割不均匀，引起感应电动势产生杂波。解决方法是：在工艺管路设计时，流量计必须安装在垂直向上流动的管段上（从下往上流），以确保流量计始终处于满管状态，并增设管道排气阀。

Q：非接触式超声波多普勒浓度计能否完全取代放射源核子密度计？

A：在煤矸石高浓度浆体中，超声波衰减极其严重。当浆体固体质量浓度超过 70\% 时，超声波散射极其剧烈，接收端基本无法接收到回波信号，导致测量数据失真。因此，超声波多普勒原理浓度计仅适用于浓度小于 45\% 的稀浆或中继泵站的回流水监测。对于 75\% 以上的高浓度矸石料浆，非接触核子密度计是目前唯一能保证 ± 0.5\% 精度长期稳定运行的选择。

Q：陶瓷压力传感器的陶瓷膜片会不会在受到管道内突发的铁器或大块硬矸石撞击时碎裂？

A：常规的干式陶瓷电容传感器由于氧化铝材料的高硬度，具备极强的抗冲击能力（过载能力可达量程的几十倍）。为了彻底规避极极端情况下超限硬岩的直接正面撞击，在压力变送器安装时，应避免将其直接垂直迎着料浆流向插入，而是采用“侧向引压弯管”或“带减震阻尼器缓冲垫”的旁侧法兰方式安装，这样既能获得精准的静压数据，又隔绝了物料动能撞击。

参考依据

1. 团体标准 T/CCT xxx-202x《煤矸石覆岩隔离注浆充填技术规范（征求意见稿）》
2. 《煤炭工业自动控制系统设计规范》(GB/T 50744-2012)
3. 中华人民共和国放射性污染防治法（最新修订版）
4. 工业过程测量与控制仪表选型设计规范（中煤联标）
