煤矿特厚煤层大采高综采覆岩空间断裂“三带”高度动态反演与压架灾害机理：关键层周期破断准则、动载冲击系数模型与支架阻力合理配比指南

摘要与核心技术全景

特厚煤层（厚度大于 6.0m）在我国煤炭资源储量与产能格局中占据主导地位，特别是在陕北神府东胜矿区、晋北同忻塔山矿区、新疆准东及准南煤田。大采高一次采全厚综采技术凭借回采率高、煤质优、工序单一等优势，已成为特厚煤层开采的绝对核心工法。然而，当采高突破 7.0m 乃至 8.2m 极限时，地下开挖引起的围岩应力释放与覆岩空间垮落烈度发生了根本性突变。

传统经典矿山压力理论（如钱鸣高院士砌体梁理论）多基于中厚煤层采高（2.5~4.5m）建立，其前提假设是采空区垮落矸石能够快速碎胀充填整个冒落空间，从而对上方断裂基本顶岩块形成有效的底部挤压与碎胀支承，阻止砌体梁发生剧烈滑落失稳。但在大采高开采条件下，采空区空间尺度急剧增大，垮落带（Caved Zone）高度大幅抬升，直接顶碎胀矸石无法在短时间内接顶，导致上方厚硬亚关键层呈现大悬臂梁（Cantilever Beam）断裂或长悬臂砌体块剧烈滑移回转下沉，瞬态冲击动载直接传递至下方液压支架，造成突发性“压架、折缸、咬架、漏矸”重大恶性事故。

中矿天智矿山力学与数字化矿井工程技术研究团队，结合神东补连塔 8.8m 超大采高工作面、陕煤张家峁、中煤大煤沟等工程实测，建立了涵盖“覆岩多层关键层动态层位判识—两带发育高度钻孔微动反演—悬臂梁-砌体梁突变压架力学模型—支架额定工作阻力科学验算—瞬态电液控智能防冲”的全栈工程防灾体系。本文系统推导了大采高覆岩初次破断与周期断裂步距力学准则，揭示了冲击动载动载荷系数 Kd 随关键层厚度与回转角的演化规律，给出了支架工作阻力合理选型量化公式，为特厚煤层特大采高综采安全高效开采提供了坚实的理论与工程实施依据。

一、 大采高综采覆岩空间断裂“三带”演化机制与高度动态反演

1.1 覆岩“三带”在大采高工况下的变异特征

长壁工作面开采后，上覆岩层沿垂直方向自下而上形成冒落带（Caved Zone）、导水裂隙带（Water-conducting Fractured Zone）和弯曲下沉带（Continuous Subsidence Zone）：

1. 冒落带（Hm）异常发育：在常规采高中，$H_m pprox (2.0 \sim 3.0) M$（$M$ 为采高）；但在采高大于 7.0m 时，坚硬直接顶脱离下落轨迹长、冲击破碎破碎度高，碎胀压实过程滞后，实测冒落带高度往往跃升至 $H_m pprox (4.2 \sim 6.5) M$；
2. 导水裂隙带（Hf）穿透性扩展：传统中硬岩层裂采比通常为 $15 \sim 25$。在大采高剧烈采动扰动下，主关键层承受大偏转回转角，垂直张剪裂隙直接贯穿至上覆含水层底界，裂采比实测可达 $28 \sim 42$；
3. 关键层破断失稳模式突变：由于自由下沉空间充足，厚度在 $8 \sim 15 ext{m}$ 的细粒砂岩亚关键层无法在断裂后迅速形成互相咬合挤压的“三铰拱平衡结构”，而是直接发生滑落切落或悬臂倾覆破坏。

1.2 垮落带与导水裂隙带高度力学反演方程

针对传统《三下采煤规程》经验统计公式在大采高条件下计算值严重偏小的问题，中矿天智结合断裂力学弹性地基板理论，给出了基于关键层刚度与岩层破断能量释放修正的大采高三带高度动态计算模型：

#### 1. 冒落带高度修正模型

考虑直接顶初次垮落碎胀系数 $k_p$ 随压应力恢复的衰减特征，冒落带极限发育高度 $H_m$ 满足：

式中：$M$ 为采全厚开采高度（m）；$\Delta W_0$ 为关键层触矸前允许最大挠度沉降量（m）；$k_{p0}$ 为直接顶原初碎胀系数（通常取 $1.35 \sim 1.50$）；$\Delta k_p$ 为动压扰动压密衰减量（取 $0.08 \sim 0.15$）；$\eta_s$ 为关键层支承协调变形率（取 $0.05 \sim 0.12$）。

#### 2. 导水裂隙带高度反演方程

导水裂隙带高度由采空区最高层受拉破坏关键层（主关键层或主控隔水关键层）的破断高度确定：

式中：$\sum_{i=1}^{k} h_i$ 为从煤层顶板至最顶层破断关键层上表面的累计垂直法向厚度；$\Delta h_{top}$ 为关键层破断向上延伸的张拉剪切微裂隙发育深度，由 Griffith 准则推导为：

式中：$E_k$ 为关键层弹性模量（GPa）；$G_{IC}$ 为 I 型断裂韧度临界应变能释放率（$\text{kJ/m}^2$）；$\sigma_{tk}$ 为关键层单轴抗拉极限强度（MPa）；$H$ 为工作面埋藏深度（m）；$\alpha_f$ 为采动流变放大系数（取 $1.25 \sim 1.80$）。

二、 特厚煤层工作面压架灾害力学失稳机理与突变动载模型

2.1 大采高综采工作面压架灾害的典型形态

工程实践表明，特厚煤层大采高工作面压架（Roof Fall and Shield Crushing）具有以下破坏征兆：

• 支架立柱安全阀大面积喷液：回采来压时，工作面连续 10~30 台支架立柱安全阀同时剧烈卸载喷液，瞬时流量超过泵站及安全阀额定排量；
• 支架活柱被强行压入底阀：活柱下缩量急剧增大，在数分钟内下缩 $400 \sim 800\text{ mm}$，甚至直接压死至机械死限，造成支架顶梁低垂无法拉架移架；
• 支架铰接销轴剪切变形与四连杆开裂：横向偏载与扭转剪切应力造成平衡油缸被拉弯拉断、底座严重下陷切入软弱底板。

2.2 悬臂梁-砌体梁复合结构失稳动载冲击动力学模型

在大采高开采中，液压支架上方直接承受悬臂梁（低位顶板）的静载荷作用，同时受到中高位亚关键层破断回转时的动力冲击扰动。

#### 1. 亚关键层周期破断跨距计算

设第一亚关键层厚度为 $h_1$，抗拉强度为 $\sigma_{t1}$，容重为 $\gamma_1$，其上覆载荷传递层等效均布载荷为 $q_1$，则亚关键层初次断裂步距 $L_0$ 与周期破断步距 $L_c$ 为：

#### 2. 动载冲击系数 $K_d$ 动力反演方程

当亚关键层破断岩块向采空区侧倾覆回转时，其重力位能转化为动能，撞击下方已破碎充填的直接顶及液压支架。考虑动量守恒与动载放大效应，冲击动载荷系数 $K_d$ 定义为：

式中各项工程含义：

• $H_{free}$：亚关键层岩块底部与垮落带顶界面之间的自由下沉间隙（m），在大采高工作面该自由间隙可达 $0.8 \sim 2.5\text{ m}$；
• $\Delta w_{stat}$：静载作用下支架立柱与顶梁的弹性压缩挠度（m）；
• $P_{stat}$：静载状态下支架承受的上覆覆岩总重量（kN）；
• $M_{eff}$：随动断裂岩梁等效参振质量（t）；
• $\omega_0$：支架-围岩体系固有振动角频率（rad/s）。

由方程可知：自由回转间隙 $H_{free}$ 越大，动载系数 $K_d$ 呈非线性剧烈增大。在中厚煤层中 $H_{free} \to 0$，$K_d \approx 1.1 \sim 1.2$；而在 8m 大采高工作面，$H_{free}$ 达到 1.8m 时，实测动载系数 $K_d$ 达到 1.45 ~ 1.72，这是诱发恶性压架灾害的核心力学根源。

三、 液压支架额定工作阻力科学验算与合理配比指南

3.1 支架阻力计算双准则验证模型

为了防止大采高工作面发生压架与顶板大面积台阶下沉，支架工作阻力 $P_{sup}$ 的选型设计必须同时满足“静载支承平衡准则”与“动载冲击吸收准则”双重约束：

$$\begin{cases}

P_{sup} \ge P_{stat} = b \cdot (L_{beam} + L_{over}) \cdot \sum_{j=1}^{m} (\gamma_j \cdot h_j) \\[8pt]

P_{sup} \ge \frac{K_d \cdot P_{dyn}}{\eta_{eff}} = \frac{K_d \cdot (Q_{cantilever} + \kappa_t \cdot Q_{key})}{\eta_{eff} \cdot \cos \theta_{leg}}

\end{cases}$$

式中各项参数取值准则：

• $b$：液压支架中心距（m，通常取 $1.75 \sim 2.05\text{ m}$）；
• $L_{beam}$：支架控顶距（含机道梁端距，取 $4.8 \sim 5.6\text{ m}$）；
• $L_{over}$：后方悬臂顶板有效悬伸长度（取 $2.5 \sim 4.0\text{ m}$）；
• $\kappa_t$：高位关键层荷载向工作面支架传递系数（根据覆岩刚度比取 $0.25 \sim 0.40$）；
• $\theta_{leg}$：液压支架立柱安装倾角（取 $8^\circ \sim 14^\circ$）；
• $\eta_{eff}$：液压系统承载工况不平衡折减系数（取 $0.85 \sim 0.90$）。

3.2 大采高工作面支架工作阻力量化选型对账表

四、 煤壁片帮深层机理与防片帮“柔性承载壳”协同控制

大采高工作面压架与煤壁严重片帮（Coal Rib Spalling）往往互为因果。煤壁一旦发生大范围深部片帮，支架前端顶梁空顶距（Tip-to-face Distance）由正常的 $300\text{ mm}$ 骤增至 $1500 \sim 2500\text{ mm}$，引起端面冒顶，进而诱发上方岩梁折断失稳冲击支架，形成恶性连锁事故。

4.1 煤壁滑移剪切破坏面计算

根据朗肯被动土压力理论及 Mohr-Coulomb 准则，特厚煤层大采高煤壁受顶板超前集中支承压力 $K_c \gamma H$ 压缩，产生倾斜滑移剪切面，滑裂面倾角 $\beta_{shear}$ 为：

滑移破裂带向煤体内部延伸的最大剪切深度 $x_{spall}$ 可表示为：

式中：$C_c, \varphi_c$ 分别为煤体黏聚力（MPa）与内摩擦角（$^\circ$）；$K_c$ 为工作面超前支承压力集中系数（一般取 $2.2 \sim 3.2$）。当采高 $M$ 从 3.5m 增加到 8.0m 时，滑裂深度 $x_{spall}$ 呈平方线性暴涨，极易发生整块垮落片帮。

4.2 结构防片帮工程成套举措

• 三级联动重型护帮板：一级护帮板紧贴煤壁上部，二级护帮板斜撑中下部，三级活动挡板封闭底部破裂面，形成全包络“柔性支撑壳”；
• 高分子微发泡化学加固注浆：在回采超前 $30 \sim 50\text{ m}$ 范围内，通过机道深孔注入高黏结韧性聚氨酯树脂或改性硅酸盐注浆料，封堵煤壁微裂隙，将煤体单轴抗压强度提升 $40\% \sim 70\%$；
• 智能追机快速移架工艺：采煤机截割后，电液控系统在 12 秒内自动伸出一级护帮板，严格将裸露空顶时间控制在自稳临界极限以内。

五、 特厚煤层大采高工作面压架前兆特征与应急处置 SOP

5.1 压架前兆临界监测指标

当监测系统出现以下三项并发特征时，系统自动触发压架红色等级警报：

1. 工作阻力增长率超标：综采工作面超过连续 8 架立柱的压力时序增长率 $\frac{dP}{dt} > 2.5\text{ MPa/min}$，压力持续攀升至额定工作阻力 $95\%$ 以上；
2. 安全阀频启与活柱沉降：单班立柱安全阀累计动作频次 $> 15$ 次，活柱累计沉降量在 30 分钟内超过 $120\text{ mm}$；
3. 微震破断能量激增：工作面后方高位基岩断裂微震事件日累计能量突破 $1.0 \times 10^5\text{ J}$，震源垂直坐标向煤层顶板快速收敛逼近。

5.2 现场突发压架应急处置五步 SOP

[紧急停机降负荷] --> [双向大排量自动补液] --> [割底扩孔创造落梁空间] --> [超前深孔爆破松动卸压] --> [支架交替微落迈步拉架]

1. 第一步（紧急停机保护）：采煤机立即停止截割并闭锁刮板输送机，严禁盲目开机牵引，防止因动载叠加扩大片帮面积；
2. 第二步（全系统高压补液锁定）：启动主副乳化液泵站并联全功率运行，向来压区域支架组执行双回路恒压强制供液（压力维持在 $31.5 \sim 35.0\text{ MPa}$），坚决遏制活柱持续下缩；
3. 第三步（局部挑顶或割底）：在压架区段两端受力相对平稳支架处，利用采煤机滚筒慢速微量割底 $150 \sim 250\text{ mm}$，为重压支架争取垂直释放空间；
4. 第四步（深孔爆破强行卸压）：若上方悬顶面积超过 $300\text{ m}^2$ 且发生高位大悬臂梁滞后折断，立即利用超前专用防爆钻机在切顶区实施深孔聚能预裂爆破，强行截断力矩传递臂；
5. 第五步（交替微移脱困）：采取“隔架互保、快速微降、前拉速打”工序，严禁一次性大行程降架，每台支架降幅不超过 $50\text{ mm}$ 即快速前移并立柱升紧，实现平稳脱困。

六、 陕北神府矿区特厚煤层超大采高工程实证案例

6.1 工程赋存与地质挑战

陕北某千万吨级现代化矿井 12208 工作面，主采侏罗纪延安组 2-2 煤层，平均埋深 $240\text{ m}$，煤层平均厚度 $7.8\text{ m}$，倾角 $1^\circ \sim 3^\circ$。直接顶为厚度 $4.2\text{ m}$ 的深灰色粉砂岩与泥岩，基本顶为厚度达 $28.6\text{ m}$ 的细粒中粒长石石英砂岩（坚硬完整，天然单轴抗压强度 $68.5\text{ MPa}$，极限跨距 $L_c = 32.4\text{ m}$）。工作面原设计采用 14,000 kN 阻力支架，试采期因初次来压顶板突然大面积切落，导致连续 22 台支架安全阀暴冲喷液，4 台支架活柱被压死，造成工作面停顿 14 天，经济损失巨大。

6.2 技术重构与综合治理方案

经中矿天智专家团队深入会诊，推导得出覆岩动载系数 $K_d = 1.58$，原支架阻力严重不足。矿井全面采取以下系统性技术重构：

1. 更换超大阻力电液控支架：选用额定工作阻力提升至 18,500 kN 的重型两柱掩护式支架，立柱缸径扩大至 $480\text{ mm}$，配备双向大流量安全阀；
2. 基本顶超前深孔弱化预裂：在回风巷与运输巷超前工作面 $60\text{ m}$ 施工深孔水力压裂钻孔，提前切割坚硬砂岩主关键层，将顶板周期来压步距从 $32.4\text{ m}$ 强制压缩缩短至 $14.5 \sim 16.0\text{ m}$；

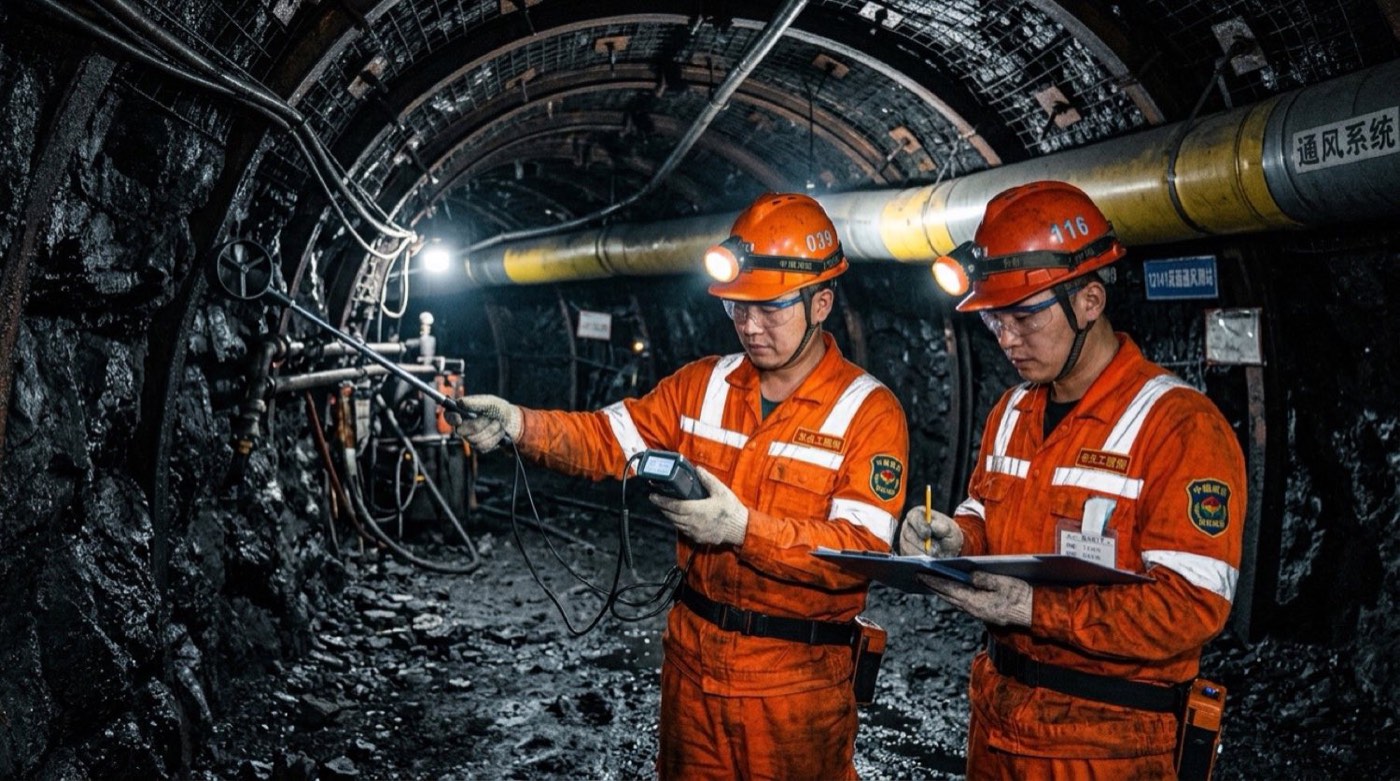

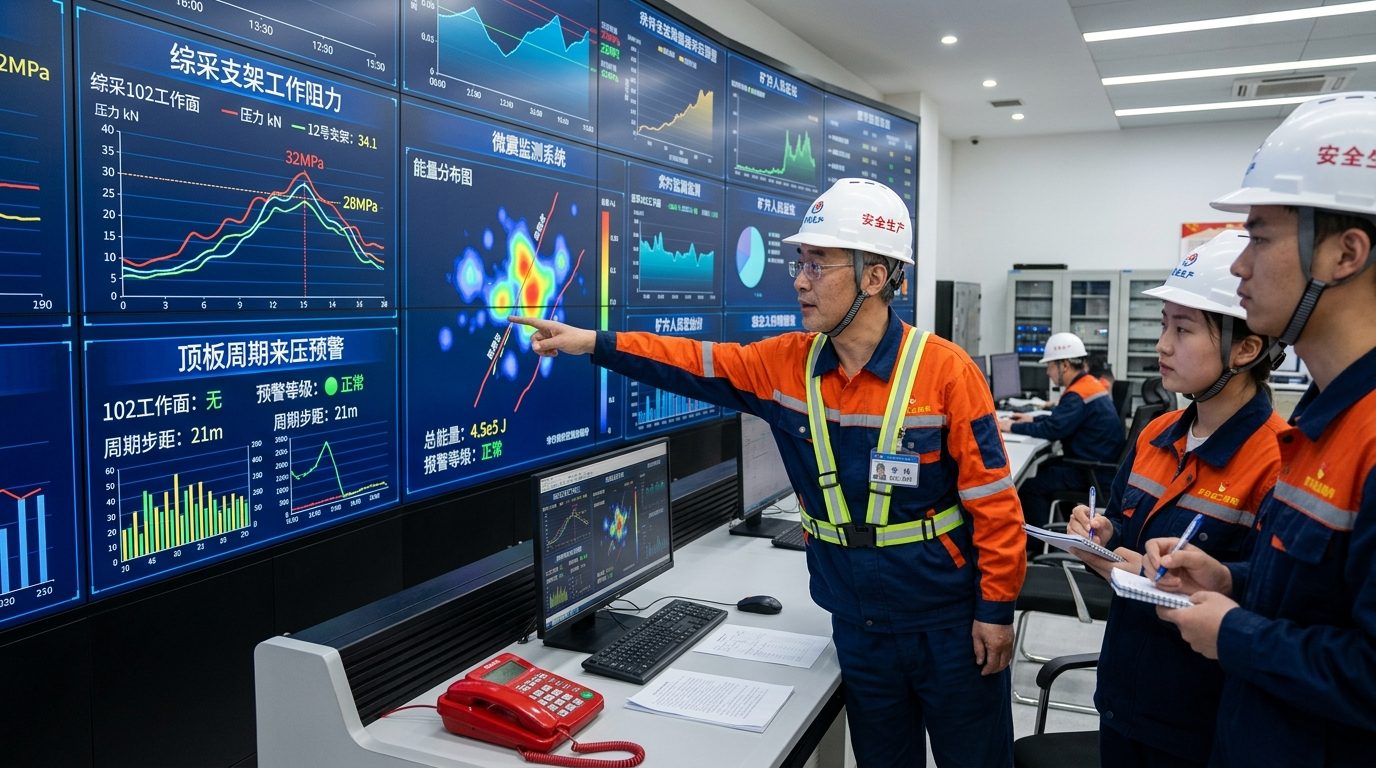

3. 工作面压力-微震数字化联控系统：全工作面部署立柱压力传感器与微震空间台网，实现周期来压步距前 $8\text{ m}$ 精准声光预警。

6.3 实施成效与数据比对

12208 工作面累计推进 2,400m，全程未发生一起压架事故。实测周期来压动载系数平稳降至 1.22，平均立柱活柱下缩量控制在 $85\text{ mm}$ 以内，煤壁深层片帮深度由改造前的 $1.8\text{ m}$ 锐减至 $0.35\text{ m}$，月原煤产量稳定突破 95 万吨，树立了特厚煤层安全集约化开采全国标杆。

七、 常见大采高压架与顶板管控疑难问答 (FAQ)

1. 调斜工作面角度：使工作面推进方向与断层走向夹角大于 $45^\circ$，严禁工作面平行切入断层；
2. 超前高渗化学注浆固结：在过断层前 $20\text{ m}$，向断层破碎带与上下盘煤岩体注射高强硅酸盐加固胶体，将断层破碎带硬化胶结为整体承载拱；
3. 带压移架并严格控制割煤步距：将每次采煤刀截割进尺由 $800\text{ mm}$ 临时缩短为 $500\text{ mm}$，推刀后立即带压移架打出三级护帮板，严防空顶失稳。

1. 微震空间层位跃迁：若微震破断事件密集区从煤层顶板上方 $40 \sim 60\text{ m}$（高位主关键层）突然大幅下沉转移至 $10 \sim 20\text{ m}$（低位亚关键层），表明上覆坚硬岩层正在发生宏观失稳传递；
2. 大能级事件集中释放：连续出现单次能量大于 $1.0 \times 10^4\text{ J}$ 的剪切型微震事件，且 b 值（震级频次相关指数）出现断崖式下跌（由 $>1.0$ 跌至 $<0.6$）；
3. 微震活动度时空闭锁区（静默期）后突释：在周期来压前若出现持续 12 小时以上的微震事件“异常平静期”，往往是厚硬岩梁应力高度集中极限蓄能的危险信号，预示着随后将发生破坏性断裂，必须立即加强支架供液初撑力。
