低透气性高瓦斯煤层超高压旋转水射流定向割缝大面积卸压增透与瓦斯高效消突工程指南

摘要与核心技术全景

在我国南方（贵州、四川、湖南、重庆）以及河南、安徽等典型高瓦斯与煤与瓦斯突出矿区，煤层普遍具有“三低一高”的严峻特征——即低透气性（渗透率常低至 $10^{-4} \sim 10^{-3} ext{ mD}$）、松软低强度（坚固性系数 $f \le 0.3 \sim 0.5$）、低饱和吸附恢复力以及高瓦斯压力（常常超过 $2.5 \sim 6.0 ext{ MPa}$）。在这样的地质条件下，煤体犹如一块吸饱了高压气体的“密实海绵”，常规的钻孔施工就像用细针扎进致密的生面团里，除了孔壁周边几厘米微弱减压外，深部煤体瓦斯受致密骨架毛细孔约束根本无法自发流向钻孔。

为了满足国家防突《细则》中“瓦斯含量降到 $8 ext{ m}^3/ ext{t}$ 以下、瓦斯压力降到 $0.74 ext{ MPa}$ 以下”的严苛底线，传统施工只能采取“大打钻孔人海战术”：

1. 钻孔极其密集密如蜂窝： 为了消除突出危险，抽采底板穿层或顺层钻孔间距不得不缩减至 1.5 米甚至 1.0 米，单条区段平巷需施工成千上万个钻孔，钻探队伍天天连轴转，工人疲惫不堪；
2. 预抽周期漫长拖垮接续： 即使把煤层打成了“筛子”，由于煤层渗透阻力极大，单孔瓦斯抽采纯量往往仅有可怜的 $0.005 \sim 0.02 ext{ m}^3/ ext{min}$，一个工作面往往需要预抽 6 到 12 个月才能勉强达到消突临界指标，严重制约全矿安全高效采掘平衡；
3. 喷孔、夹钻、诱发突出的恶性循环： 松软突出煤层地应力极高，钻头稍一深入就极易诱发煤体自发膨胀垮塌，造成频繁的抱钻、断钻、瓦斯喷孔甚至直接诱发小型动力现象，严重威胁现场打钻工人的生命安全。

近年来兴起并成熟的“超高压水射流定向割缝增透技术”，为彻底征服低透气性突出煤层提供了一把锋利的“破壁手术刀”。中矿天智联合国内防突前沿科研团队，经过上百个矿区工程实践，系统化梳理了从超高压流体力学破煤机理、割缝排渣动力控制、抽采半径精准标定到消突效果综合评判的实战闭环指南。

一、 超高压水射流破煤与煤体应力转移增透机理

1.1 旋转水射流如何在煤体深处切出“扁平空腔”？

很多现场通防区长和总工问：高压水洗车平时见得多了，井下 100MPa 的水射流为什么能让致密煤层瞬间透气？

水射流割缝的物理过程，本质上是一场精密的“深部水力微爆破与自发卸压反应”：

• 微观音速水刀冲蚀破煤： 当井下特种五柱塞高压泵将清水加压至 90~100MPa 时，高压水从特种耐磨硬质合金喷嘴以超过每秒 400 米（相当于超音速）的速度喷薄而出。水柱撞击煤体时产生极高的瞬时冲击动压与“水楔效应”，顺着煤体微裂隙强势劈裂，松软煤体在微秒级时间内被剥离碎裂成极细的煤粉；

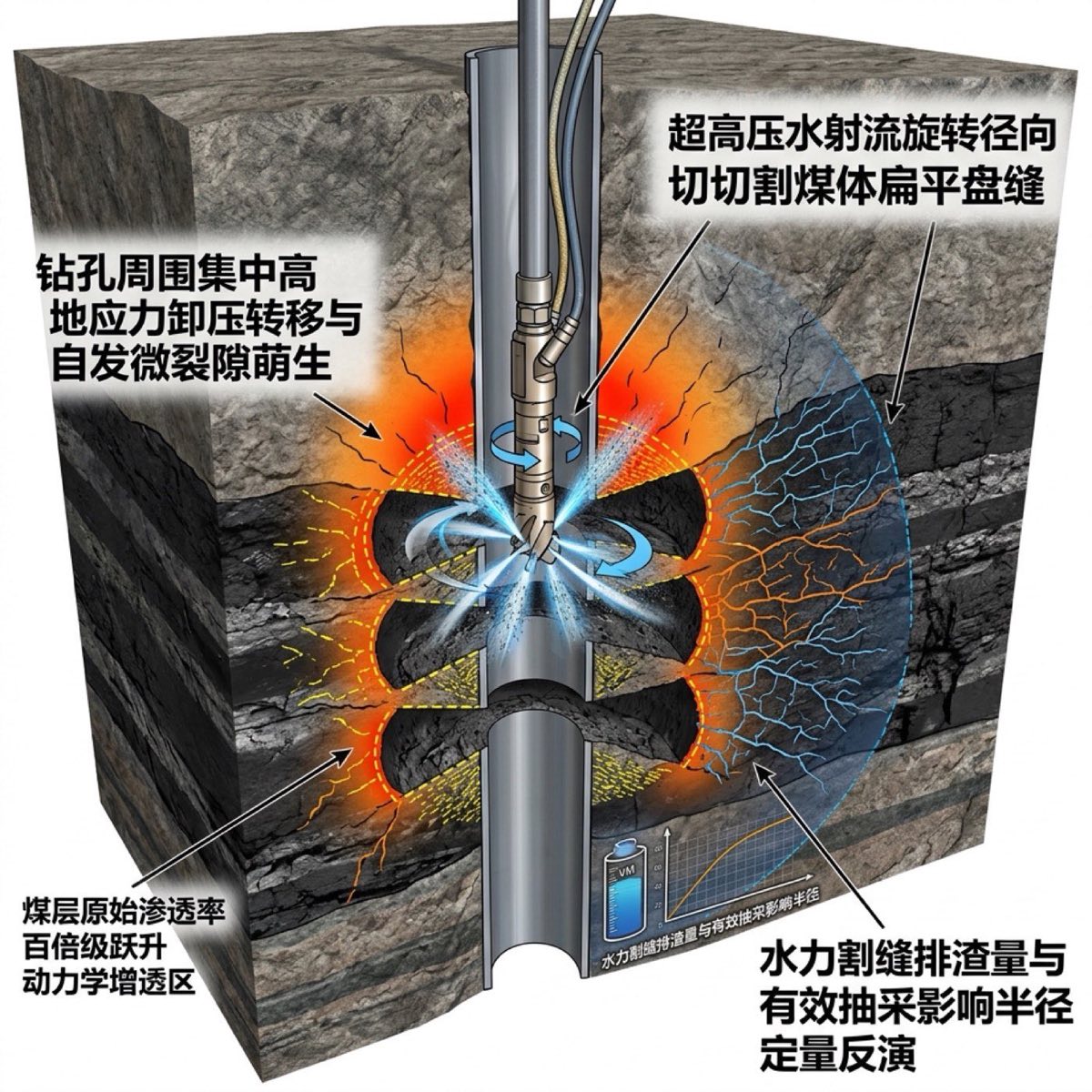

• 旋转切槽与几何扁盘成型： 随着高压钻杆以每分钟 10~25 转的低速匀速旋转并以数厘米/分钟缓慢后退，水射流如同在圆柱形钻孔内撑开了一把“旋转水伞”，将钻孔周围原本只有 $\Phi 94 ext{ mm}$ 或 $\Phi 113 ext{ mm}$ 的细孔，硬生生切削挖掏出一个个直径达到 1.5~2.5 米、厚度约 5~15 厘米的巨大圆盘形扁平空腔，如图2工艺流程所示；
• 应力自发卸载与裂隙万箭齐发： 煤体之所以致密透气差，是因为深部地层承受着数十兆帕的地应力死死压着煤体骨架。一旦在煤层内部切出了巨大的扁平盘状空隙，上方和下方的煤岩体在自重与构造应力驱动下，自然朝向这个空腔发生微下沉与微回弹，原本紧绷的应力集中区迅速向深部转移。空腔周围数十米范围内的煤层骨架应力瞬间卸除了 60%~80%，原本闭合的微观毛细孔被强行撕裂成千上万条宏观透气裂纹——在工程上这叫做“应力卸载诱发宏观次生裂隙网络”！

1.2 普通钻孔与水射流割缝钻孔核心指标定量对比速查表

二、 核心关键装备与高压旋转密封系统配置

2.1 100MPa 超高压注水动力泵组与特种钻具选型

由于水射流割缝在井下作业属于典型的特种极端工况，对机械强度与防爆安全有极其严苛的标准：

• 超高压五柱塞水泵动力站： 额定工作压力 $100 ext{ MPa}$，工作排量不小于 $120\sim 160 ext{ L/min}$，配备矿用隔爆型 $110\sim 160 ext{ kW}$ 变频电机。泵头液力端必须采用整块超高强度沉淀硬化不锈钢整体锻造，避免高压脉冲疲劳破裂；
• 高压防爆旋转供水器（水龙头）： 能够承受 100MPa 高压且在每分钟 30 转低速自转下零泄漏，核心密封采用特种碳纤维增强四氟与陶瓷动静环，耐磨寿命不小于 500 个割缝小时；
• 自进式高强度双重防脱钻杆： 钻杆壁厚不小于 9mm，采用耐扭高强合金钢材料，接头螺纹采用多头特殊梯形牙扣，内置耐高压聚氨酯双重 O 形密封圈；
• 合金多喷嘴旋转割缝喷头： 头部前端配置辅助钻进破煤正向喷嘴，圆周侧面以 120 度对称分布两个超音速微型割缝喷嘴，喷嘴孔径为 $\Phi 1.5\sim 2.0 ext{ mm}$，内部经过精密超精抛光以消除湍流，流道水阻小于 5%。

2.2 顺层钻孔“打钻-割缝-排渣”一体化作业四步实操法

技术团队规范了现场标准化作业循环，严禁偷工减料：

1. 第一步：低压导向安全钻进（钻孔成型）。 高压泵调定在常规低压状态（$5\sim 8 ext{ MPa}$），钻机以正常转速带动合金复合片钻头在煤层内平稳推进，钻至设计终孔深度（例如 100 米）；
2. 第二步：调压至 95~100MPa 启动高能旋转水刀（定点割缝）。 钻进到位后，停止钻杆前进，打开超高压注水管路高压截止阀，将水压快速提至额定割缝压力（$95\sim 100 ext{ MPa}$）。启动旋转马达以 $15 ext{ r/min}$ 匀速慢速自转，高压水流开始在煤体内呈圆周向四周强力切削；
3. 第三步：动态监测出煤排渣与保压走刀（退刀切槽）。 每一个割缝点位原地连续旋转切削 15~20 分钟，直到孔口旋流分离器排出的煤水混合物中煤粉变稀、单刀排煤量达到理论计算值（约 300kg 以上）；随后停泵泄压，钻杆向后回退 1.5~2.0 米，再次起压进行下一道盘缝切割；
4. 第四步：退钻洗孔与全孔注浆下筛管（永久通畅）。 全孔割缝完毕后，用低压大流量清水彻底冲洗孔道内部残留煤泥，随后起出割缝钻杆，立即下入全断面打孔护壁花管，孔口利用囊袋式注浆封孔器注两堵一注早强水泥密封。

三、 一线防突检测、割缝排渣计量与抽采浓度监测

3.1 现场施工关键参数把关与防突效检测试规程

超高压水射流割缝效果好不好，现场必须用“真数据、硬指标”说话：

• 排渣量实名制称量称重： 每一个割缝刀口冲出的煤泥必须通过孔口水力旋流分离脱水筛，作业人员使用工业电子吊秤进行分车或分袋过磅称量。单刀出煤量必须达到设计红线标准（通常煤巷顺层孔 $\ge 250 ext{ kg/刀}$，岩巷穿层孔 $\ge 400 ext{ kg/刀}$）。出煤量不达标必须就地补切，杜绝“画皮走过场”；
• 瓦斯涌出涌水动态观察： 割缝过程中，孔口安装防喷抽气导流三通，瓦检员手持激光瓦斯计每隔 5 分钟测定一次混合气瓦斯浓度。在水刀切开深部裂隙瞬间，瓦斯浓度往往从常规打钻的 2% 暴涨至 15%~40%，并伴随大量清脆的煤炮声，这是煤体深部地应力瞬时释放转移的标志性特征；
• 预抽达标效果检验“双硬指标”： 预抽 30 天后，防突工在两个割缝钻孔正中间部位布置效检钻孔，实测煤层残余瓦斯含量与残余瓦斯压力：
• 残余瓦斯含量必须严密降至 $W < 8 ext{ m}^3/ ext{t}$（构造复杂或严重突出区域必须降至 $6 ext{ m}^3/ ext{t}$ 以下）；
• 残余瓦斯压力必须测定降至 $P < 0.74 ext{ MPa}$；
• 两项硬性指标全部合格并经总工程师签字后，方可下达掘进允许开工令。

四、 现场常见高压故障排查、抱钻卡钻处置与应急预案

4.1 超高压水射流施工异常工况速查表

4.2 施工中遭遇“强烈动力喷孔险情”应急处置五步法

[第一步：瞬时停泵泄压] 司钻机长在 2 秒内拍下紧急停机按钮，切断高压水泵动力，打开孔口手动高压快速泄水阀泄压
       ↓
[第二步：防喷装置锁紧] 迅速扳动孔口防喷箱气动夹紧手柄，让橡胶密封环严密抱紧钻杆外圆，迫使喷出的瓦斯与煤水全量导入排瓦斯管路
       ↓
[第三步：启动全负压抽排] 现场电工立即将孔口瓦斯导流三通上的电动抽采阀门全开，利用矿井主管负压强行吸纳高浓度瓦斯
       ↓
[第四步：迎风人员撤退] 钻机下风侧作业人员迅速佩戴好压缩氧自救器，按照避灾路线撤退至进风大巷安全新鲜风流区域
       ↓
[第五步：惰化洗孔收尾] 待孔内瓦斯喷出压力衰减平稳后，缓慢注入低压高分子阻化抑尘浆液，彻底置换排出孔底存渣

五、 真实工程落地账本与经济/安全效益复盘

5.1 贵州六盘水突出矿井松软煤层割缝增透实战对账

贵州六盘水某大型突出矿井 1109 运输顺槽，所采 9 号煤层平均厚度 2.2 米，坚固性系数 $f=0.28$，煤层原始瓦斯压力高达 $3.2 ext{ MPa}$，透气性系数仅为 $0.003 ext{ m}^2/ ext{MPa}^2\cdot ext{d}$，属于极难抽采的严重突出松软煤层。该矿引入中矿天智 100MPa 超高压旋转水射流割缝成套装备，进行对比试验应用。

项目在实施前后取得的核心对比数据如下表所示：

5.2 投资效益与全矿增产经济账

该矿采购整套 100MPa 超高压五柱塞泵站、特种割缝钻具及高压管路总投资约 165 万元：

• 单在 1109 一条顺槽（全长 1200 米）上，由于少施工钻孔进尺数万米，直接节约打钻与人工外包成本超 1400 万元；
• 工作面掘进工期提前了整整 5 个月，提前为全矿释放了 80 万吨优质焦煤产能，直接创造企业综合增效数千万元，投资回收期不足 2 个月。

六、 总结与落地自查台账清单

6.1 突出煤层超高压水射流割缝自查 Checklist

• 高压泵体安全阀校验： 超高压注水泵安全防爆溢流阀是否整定在 $105 ext{ MPa}$，高压爆破片是否为原厂标定配件，严禁私自调死。
• 钻具防脱耐压复查： 高压双重密封割缝钻杆入井前是否 100% 通过 120MPa 试压检测，螺纹端头有无疲劳裂纹。
• 割缝出煤精准过磅： 单刀割缝时间严禁低于 15 分钟，单刀出煤称重必须真实记录在井下现场防突台账上，坚决杜绝空刀虚报。
• 旋流除砂气水分离： 孔口导流装置气水分离是否彻底，水力冲出的细煤泥是否及时疏掏脱水，严防泥浆灌入井下水沟。
• 封孔深度与质量保障： 顺层孔封孔深度严禁小于 8 米，穿层孔严禁小于 5 米，注浆压力必须稳定在 2.5MPa 以上。
• 消突指标多点验证： 预抽期满后必须严格按照规程在效果最薄弱的割缝边缘布置效检孔，瓦斯含量与压力全部合格方可验收。

---

常见问题解答 (FAQ)

Q1：在极软突出煤层中割缝，超高压水射流会不会切出空腔后引发孔壁垮塌造成卡死钻杆？

答： 极软煤层确实容易垮孔，但这正是“先垮后卸压”的物理过程所在。为了防止钻杆被死死咬住，本指南在装备与工艺上设立了三重防护：第一，割缝钻头后方安装了反向高压冲洗副喷嘴，在后退抽拔时水流自动向后冲刷煤渣；第二，割缝时严禁盲目深扎，必须遵循“自孔底向孔口退刀割缝”的规程，钻杆始终处于已卸压退守的安全通路上；第三，一旦出现扭矩升高卡阻前兆，钻机操作手立即切换高压泵为中压大流量冲孔模式，水流像泥浆泵一样将环形空间的浮煤粉迅速冲出孔外，卡钻事故率可降至 1% 以下。

Q2：水射流割缝需要注入大量高压清水，会不会导致煤体含水量增加，后续洗煤和燃烧热值变差？

答： 很多选煤厂和销售副矿长会有这种担忧。但实际上，超高压割缝注入的水是“集中点喷、顺孔即出”的动态循环水。单刀割缝耗水量约为 $1.5 \sim 2.5 ext{ m}^3$，并且超过 85% 的水在旋转切削的同时，连同破碎的煤粉一起被孔底高压气水混合流迅速冲出孔外，排入顺槽水沟汇入沉淀池；真正渗入未割缝煤体内部的水极其微量（实测煤层固有含水率仅上升不到 1.2%）。更重要的是，由于割缝后煤层透气性暴增，高负压瓦斯抽采管路在抽排瓦斯的同时，会将煤体深部的游离水持续汽化抽走，到回采割煤时，煤体水分早已完全恢复正常干燥状态。

Q3：穿层钻孔（从底板岩巷往上打穿煤层）能使用水射流割缝吗？和顺层钻孔有什么区别？

答： 穿层钻孔不仅完全适用，而且效果比顺层孔更为优异。穿层钻孔的孔口与大部分孔段位于坚硬的底板岩石中，不会像煤孔那样容易缩径塌孔。在底板岩巷施工穿层割缝孔时，钻头先穿过岩石段，进入煤层段后启动超高压水射流进行密集多级切槽（每隔 1 米切一刀），把原本薄弱的穿层接触点拓展为一个巨大的扁平喇叭口群。这种做法被称为“以孔代穿层冲孔”，不仅大幅减少底板岩巷的掘进工程量，还能彻底杜绝石门揭煤时的煤与瓦斯突出隐患。
