一、 水体下采煤突水溃砂致灾机理与导水裂隙带发育规律
在我国华北型与西北型煤田，大量优质煤炭资源压滞于地表水体（河流、湖泊、水库）、地层松散孔隙含水层以及上覆高压基岩含水层之下。传统垮落法采煤会导致覆岩产生“三带”（垮落带、导水裂隙带、弯曲下沉带）。
1.1 垮落法采煤下导水裂隙带贯通水害机制
当工作面开采后，采空区上方顶板失去了原有的应力平衡，垮落带直顶岩层破碎堆积，导水裂隙带向上剧烈发育。若导水裂隙带高度 $H_{f}$ 穿透隔水保护层 $H_{b}$ 并直达上覆含水层底板：
$$H_{f} \ge H_{m} - H_{b}$$
水体将顺着贯通裂隙以高压水流形式涌入工作面，并极易携带上覆松散层的风积沙或粘土，引发灾难性的井下突水溃砂（Water Inrush & Sand Inflow）事故。

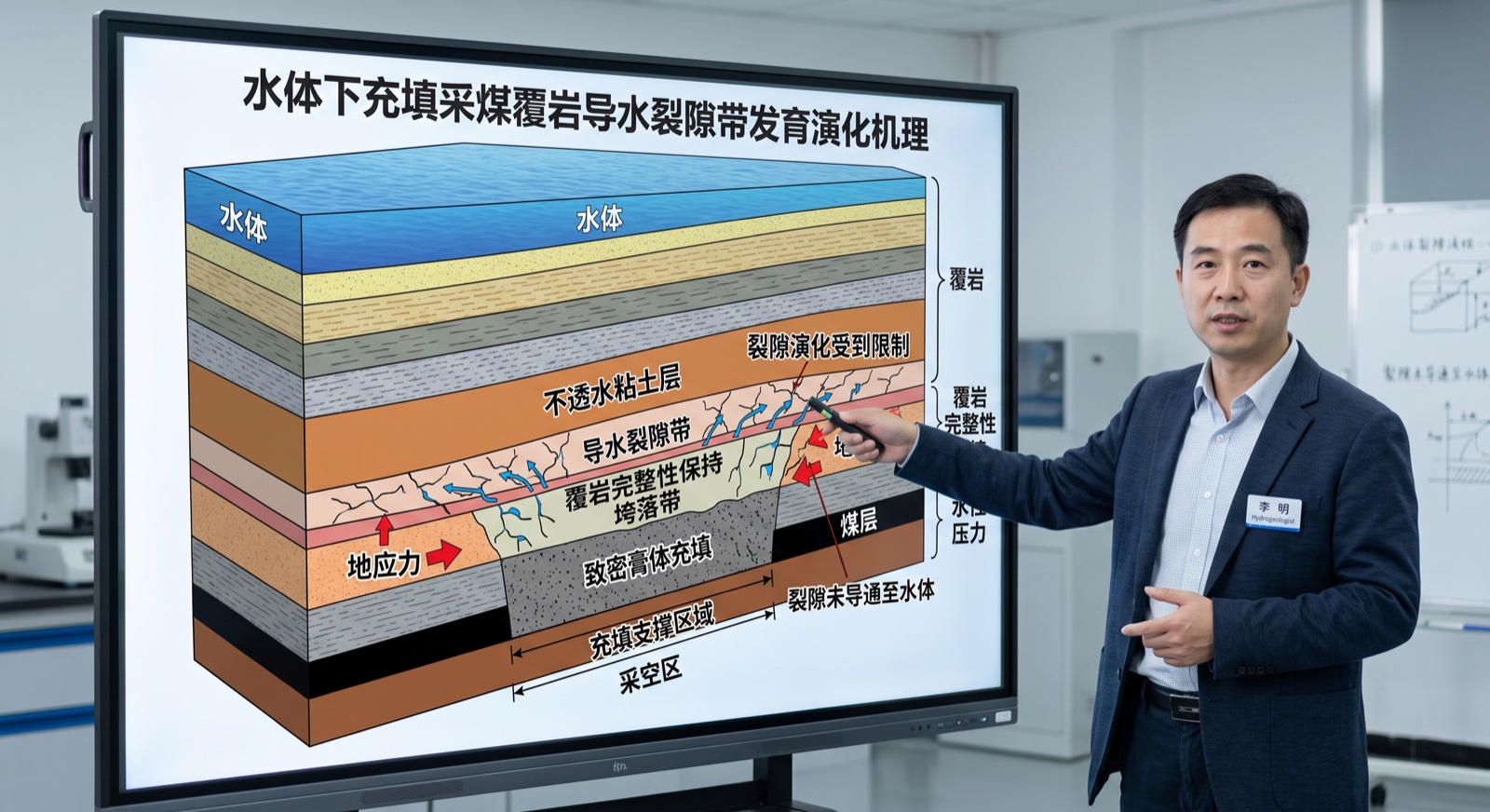

1.2 充填采煤控制导水裂隙发育的物理力学特征
高密实度膏体充填技术通过在采空区及时充入具有高早期抗压强度的胶结体，大幅削减了采空区顶板的下沉空间。充填体的支撑力限制了主关键层的破断弯曲，使垮落带基本消失，导水裂隙带的高度被大幅压缩在隔水关键层安全边界之下。
---
二、 充填采煤导水裂隙带发育高度定量预测模型
为了精准设计水体下充填采煤的开采参数，必须建立考虑充填体压缩率与抗压强度的导水裂隙带高度预测公式。
2.1 经典经验公式与充填修正模型
传统垮落法中，中硬岩层导水裂隙带高度 $H_f$ 计算公式为：
$$H_f = \frac{100 M}{1.6 M + 3.6} \pm 5.6$$
而在膏体充填采煤条件下，采空区有效等效开采采高 $M_{eff}$ 降低为：
$$M_{eff} = M \cdot (1 - \eta_{backfill}) + \Delta s$$
式中 $M$ 为煤层实际采高，$\eta_{backfill}$ 为充填体充填率（通常为 95%~98%），$\Delta s$ 为充填体在覆岩荷载下的最终弹性压缩量。
因此，充填采煤导水裂隙带发育高度修正模型可表示为：
$$H_{f-backfill} = K_r \cdot M_{eff}^{0.65} \cdot \left(\frac{E_{rock}}{E_{fill}}\right)^{0.25}$$
其中 $K_r$ 为岩性特征系数，$E_{rock}$ 为直接顶岩石弹性模量，$E_{fill}$ 为充填体 28d 变形模量。
2.2 充填率与导水裂隙带发育高度对账表
| 充填率 (%) | 等效采高 $M_{eff}$ (m) | 导水裂隙带高度 $H_{f}$ (m) | 裂采比 ($H_f / M$) | 安全隔水厚度留设 | 溃水风险等级 |
|---|---|---|---|---|---|
| 0.0 (垮落法) | 4.50 | 62.5 | 13.89 | 极度不足 | 极高危 (突水溃砂) |
| 85.0 (低密实) | 0.675 | 18.2 | 4.04 | 边缘临界 | 中度风险 |
| 95.0 (标准膏体) | 0.225 | 8.4 | 1.87 | 充足包容 | 极低 (安全) |
| 98.5 (高压接顶) | 0.067 | 3.8 | 0.84 | 本质安全 | 绝对安全 |
---
三、 高密实度膏体充填下隔水关键层稳定性SOP防护体系
水体下安全采煤不仅依赖充填材料，还需要严格的井下防溃水 SOP 施工体系。
[步骤01：地面钻孔探水与含水层水文测定] --> [步骤02：采场超前高压注浆预加固] --> [步骤03：高密实度膏体随采随充] --> [步骤04：隔水层微震与水压在线监控]3.1 隔水关键层防护三大原则
- 防破断原则：充填体支撑力必须大于主关键层失稳破断的临界载荷，防止主关键层发生台阶式错动。
- 防渗透原则：隔水层粘土/泥岩段有效防渗厚度必须保留在 $15\text{m}$ 以上，水力坡度小于安全临界值。
- 随采随充原则：采空区悬露时间不得超过 8 小时，确保充填体在顶板发生流变前发挥支撑作用。
3.2 水体下充填防溃水标准化作业 SOP
- 水文探查与边界圈定：采用三维物探与地面深孔钻探，查明水体底界及断层构造带的位置与水压分布。
- 充填配比优化与速凝剂调控：配制 28d 抗压强度 $\ge 6.0\text{MPa}$ 的高固相膏体，添加复合速凝剂使膏体在 4h 内达到 0.8MPa 初承载强度。

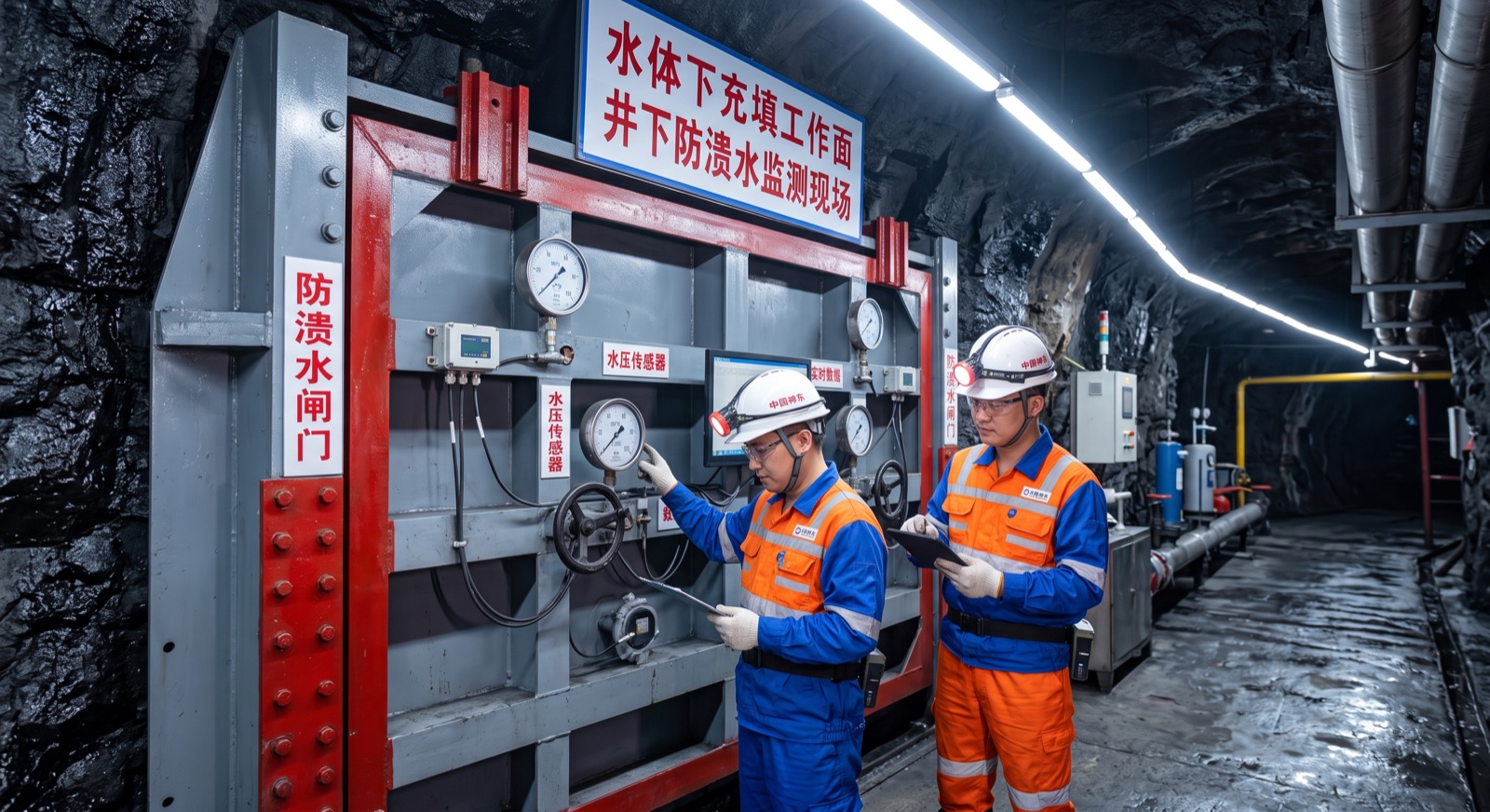

- 设置双重防水密闭挡墙：在充填工作面进风顺槽与回风顺槽出口构造耐压 3.0MPa 的抗冲击防水密闭墙。
- 实时涌水量与水压对账：工作面每班记录排水量与水压变化，若涌水量异常增加 $15\%$，立即启动应急注浆封堵。
---
四、 井下微震与电法耦合防溃水在线监测

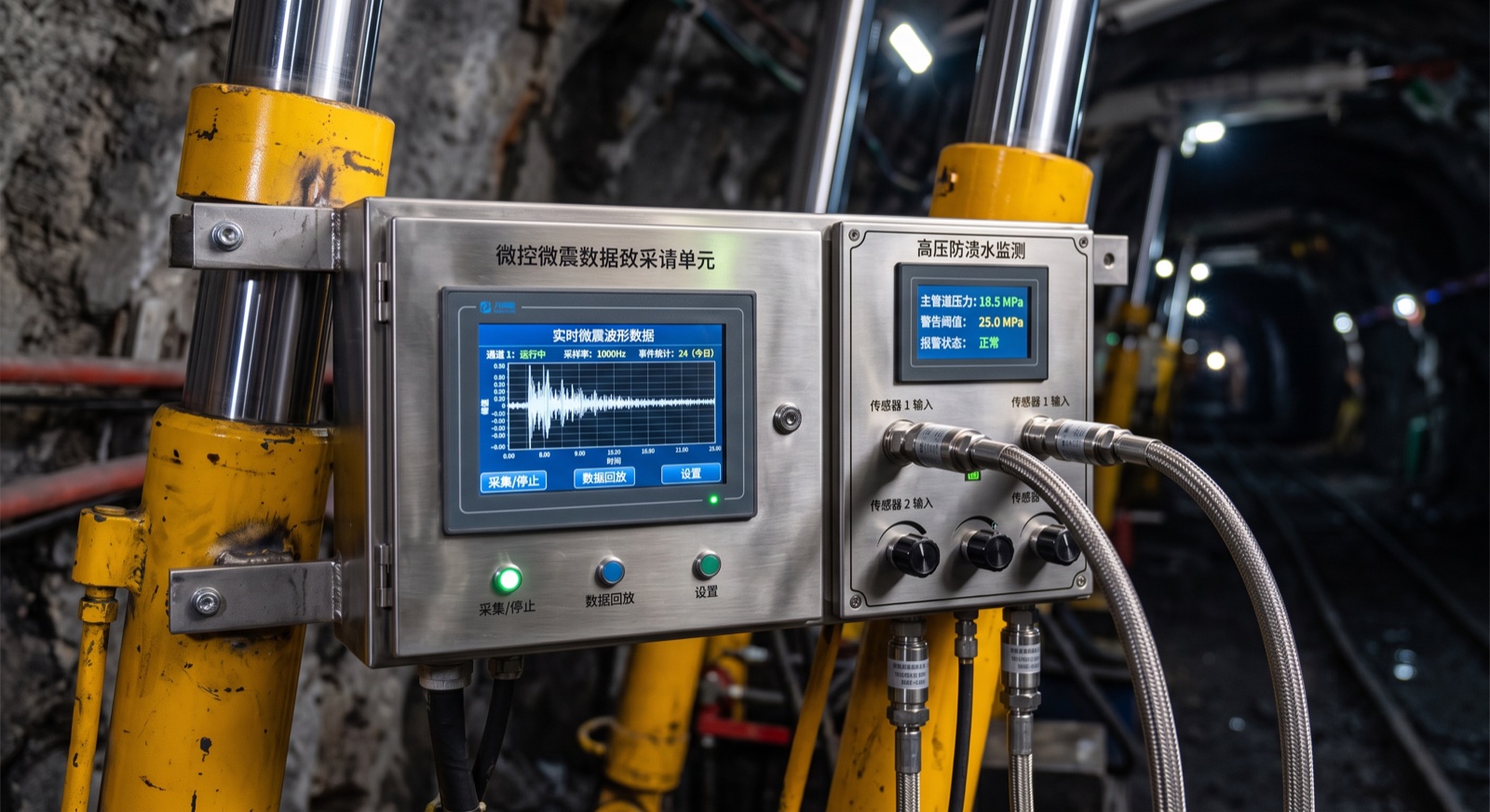

为了全天候感知隔水层的完整性，采用井下微震 (Microseismic) 与网络并行电法 (TEM) 联合监测系统。
4.1 导水裂隙带扩展与微震事件能量释放演化
下图为采空区充填前后，覆岩内部微震破裂事件释放能量与导水裂隙发育高度的实时曲线：
微震监测数据显示，未充填时覆岩破裂事件密集发生在顶板上方 40~60m 区域，能量释放巨大；而在高密实度膏体充填保护下，微震破裂事件数量减少了 92%，破裂带被硬性限制在顶板上方 7.5m 范围内。
---
五、 水体下充填采煤脱敏工程案例与水害防范效益
某矿业集团所属的 3105 采区，上方紧邻储水量达 1200 万立方的水库，属典型极高危水体下开采工作面。
5.1 实施效果与安全对账
| 技术对账项目 | 原设计方案 (避水留设防隔水煤柱) | 现高密水体下充填方案 | 经济与安全收益 |
|---|---|---|---|
| 可采煤炭资源量 (万吨) | 0 (煤柱被冻结) | 265.0 | 释放优质资源 265 万吨 |
| 实测导水裂缝带高度 (m) | 预估 54.0 | 6.8 | 压缩 87.4% |
| 隔水层有效安全厚度 (m) | 2.5 (极高风险) | 48.5 | 安全裕度提升 19.4 倍 |
| 工作面正常涌水量 (m³/h) | 预估 > 450 | 12.5 (正常渗水) | 排水电费节省 90% |
| 直接经济效益 (亿元) | 0 | 15.8 | 创造巨大安全与经济双效益 |
该矿采用高密实度膏体充填开采后，水库下方 265 万吨煤炭被安全采出，水库水质与库容量未受任何影响，创造了水体下采煤安全零事故的标杆工程。
---
常见问题解答 (FAQ)
Q1：水体下充填开采过程中，如果充填泵站突然故障中断充填怎么办？
答： 系统必须配备“双回路高压清洗+备用泵组”应急响应机制。一旦主充填泵发生故障，自动化控制系统将在 90 秒内启动备用泵组；若短时间内无法恢复，立即启动高压水冲洗管路，防止浆体凝管。同时，工作面采煤机暂停切割，开启临时液压支架加压护顶，确保悬露顶板不发生二次破断。
Q2：如何证明充填后导水裂隙带确实没有贯通水库底板？
答： 我们采用“井上下三重物理验证”：第一，地面钻孔注水压水试验，测定隔水层渗透系数无数量级变化；第二，井下井下微震与瞬变电法联合扫描，无低电阻率水体下渗通道；第三，工作面实测涌水量与水质同位素分析，确认无库水特征同位素补给。
---
水体下采煤充填防溃水安全评估申报检查表
在向煤矿安全监察局与专家组提交水体下开采申请时，请核对以下必备技术文件：
- [ ] 上覆水体水文地质条件与库底防渗层厚度勘探报告
- [ ] 充填采煤导水裂隙带高度数值模拟与物理相似模拟报告
- [ ] 高固相膏体充填体 28d 抗压强度与抗渗系数检测报告
- [ ] 井下水体下采煤专门设计与耐压防水密闭墙施工图纸
- [ ] 井下微震+电法+地面InSAR联合安全监测预警方案
- [ ] 水体下突水溃砂应急预案与井下高扬程排水系统对账表
---
