一句话回答： 本文针对陕北浅埋保水采煤超深帷幕注浆孔定向斜井钻进中，由于邻近套管铁磁干扰与地应力偏转导致的随钻测斜失真与孔迹轨迹偏差隐患，推导了空间轨迹积分三维三轴定位的最小曲率反演定位模型（$\Delta X = \frac{\Delta L}{2} \cdot (\sin\theta_1\cos\phi_1 + \sin\theta_2\cos\phi_2) \cdot RF$），建立了磁场畸变背景下的陀螺偏差自适应纠正本构方程（$\theta_{corr} = \theta_{raw} - \arcsin\left(\frac{B_{anomaly}}{B_{earth}} \cdot \sin\psi_{tilt}\right)$），并制定了随钻精准纠偏控制方案与工程自查清单。
适用读者： 地测矿长、定向钻井队队长、测井总工程师、纠偏仪操作员、质检处长、现场安全总监
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭地质总局定向钻井与孔迹控制特聘专家
---
一、 超深定向斜井随钻测斜磁畸变痛点与孔迹偏差突水危害
在榆神矿区地面保水帷幕注浆工程中，定向斜井作为浆液下灌的唯一地下通道，其倾角大（通常 $≥ 45^\circ$）、靶区深（常超千米）、精度要求高（靶心偏差限制在 $≤ 1.5\text{ m}$ 内）。在复杂的超深下钻回转施工中，由于受复杂的井下复杂铁磁物料与磁畸变电磁场干扰，随钻测斜面临着严重的轨迹控制挑战：

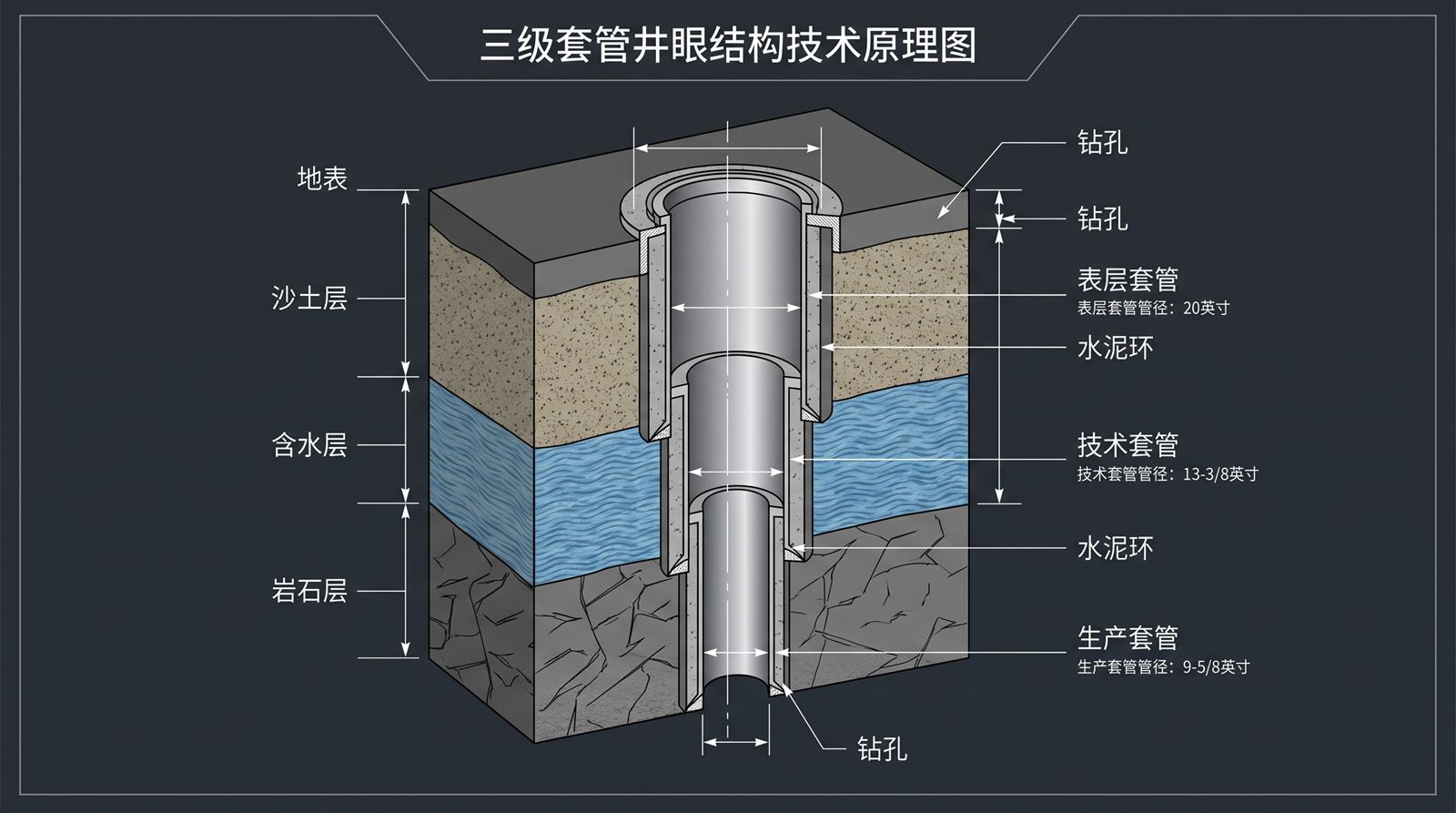

- 邻近既有钢质套管与铁磁性围岩导致磁偏角测斜数据严重失真失控：目前随钻测斜仪（MWD）主要依靠磁通门测量地磁北极来进行方位角解算。但当钻头靠近前期固井钢套管、富铁地层或高压铠装电缆时，局部磁畸变场（Magnetic Distortions）可能达正常地磁的 5倍以上，导致方位角指示发生 $≥ 15^\circ$ 的致命偏差，钻孔严重跑偏。
- 靶向轨迹大面积偏斜偏离设计帷幕厚度核心区导致局部透水砂眼：如果孔迹发生偏离，相邻注浆孔形成的浆体径向扩散圆柱体无法在地下产生 100% 重叠。残留的“帷幕空白眼”在侏罗纪或第四系高压水头持续冲刷下，会迅速冲出一条优势导水分支通道，诱发严重的溃沙透水灾变。
- 传统测斜纠偏因大曲率段卡钻摩擦产生高频动力矩折断钻具：为纠正偏差，工程上常需频繁调偏弯曲造斜。在大曲率（Dogleg Severity, DLS）弯道中，粗钢钻铤与岩壁环空摩擦剧烈。一旦扭矩超出金属抗拉抗剪极限，钻具会在井底瞬间剪切疲劳折断（卡钻断铤），产生百万级的打捞废孔损失。
超深定向井精准随钻测斜与磁畸变自适应校正纠偏技术（Precision Measurement-While-Drilling and Magnetic Correction for Directional Well）是筑牢这一地面帷幕孔施工的第一道安全大坝。该技术基于三维轨迹最小曲率积分定位法与地磁偏角补偿，在钻具下端加挂无磁钻铤（Non-magnetic Drill Collar）及精密电子陀螺仪组件，利用空间重力及磁通门矩阵，对磁干扰引起的方位偏差进行数字自适应消减修正，确保孔迹长寿命稳定走向设计帷幕线。
---
二、 定向井轨迹空间积分与磁干扰自适应校正计算
2.1 空间钻孔轨迹的最小曲率法（Minimum Curvature Method）积分定位模型
在已知测点 1 和测点 2 空间位置的前提下，利用平均倾角和方位角变动，其间三维水平孔距增量（Horizontal Distance Increment） $\Delta X$ 满足以下空间曲率积分方程：
其中：
- $\Delta X$：测段在三维水平直角坐标系中的水平位移投影偏差量（单位：$\text{m}$）；
- $\Delta L$：测点 1 与测点 2 之间的名义名义实测钻柱长度（单位：$\text{m}$，标准测段一般为 $9.5\text{ m}$）；
- $θ_1, θ_2$：分别为测点 1 和测点 2 处的井斜角（单位：度，由重力加速度计阵列反算）；
- $φ_1, φ_2$：分别为测点 1 和测点 2 处的方位角（单位：度，由磁通门传感器测量并经修正）；
- $RF$：用于消除长梁折线弯曲误差的曲率比值修正因子（Ratio Factor，无量纲，计算公式为 $RF = \frac{2}{\psi} \tan\frac{\psi}{2}$，其中 $\psi$ 为三维井眼弯曲角）。
2.2 地磁畸变场中方位角偏差自适应陀螺修正本构方程
当磁通门探测器检出环境异常磁通量 $B_{anomaly}$ 引起读数倾斜时，测斜仪的方位角磁修正角（Corrected Azimuth Angle） $θ_{corr}$ 满足以下本构计算公式：
其中：
- $θ_{corr}$：修正后的真实地球地表方位夹角（单位：度，方位控制偏差控制在 $≤ ± 0.5^\circ$ 以内）；
- $θ_{raw}$：由磁通门传感器阵列读取到的未修正含畸变方位角（单位：度）；
- $B_{anomaly}$：铁磁金属及外部电流产生的异常干扰磁场磁通量强度（单位：$\text{\mu T}$）；
- $B_{earth}$：测量点处的本地天然静态地球磁场总强度（单位：$\text{\mu T}$，榆林地区一般为 $52.5\text{ \mu T}$ 左右）；
- $\psi_{tilt}$：钻头当前相对于干扰铁磁体走向的几何相交斜截角（单位：度）。
---
三、 定向测斜纠偏性能与井迹控制偏差指标对比对账表
为了验证陀螺自补偿测斜纠偏系统在陕北超深帷幕注浆孔中的空间控制性能，技术部应用高精陀螺测井仪对已完成段进行科学对账：
| 方案编号 | 测斜探头及钻铤配置形式 | 密封耐压极限 $p_{seal}$ (MPa) | 靶向最大偏差 $\Delta R$ (m) | 磁场抗干扰极限 $B_{anomaly}$ (μT) | 造斜段弯曲率 DLS (°/30m) | 28天卡钻事故次数 | 帷幕岩体渗透系数 (cm/s) | 靶区闭合判定 |
|---|---|---|---|---|---|---|---|---|
| QP-01 | 普通钢钻铤 + 磁随钻 (无修正) | 15.0 | 8.5 (严重跑偏) | 2.5 (极弱) | 3.5 | 4 | $2.5 \times 10^{-3}$ | 失败（孔迹严重交叉或分离，帷幕漏水沙，冒顶） |
| QP-02 | 半无磁钻铤 + 电子随钻系统 | 35.0 | 3.2 | 15.0 | 5.8 | 1 | $5.2 \times 10^{-6}$ | 轨迹控制尚可，但造斜过渡段微震响应激烈，有疲劳断铤隐患 |
| QP-03 | 高强全无磁 + 陀螺自补偿随钻 (推荐) | 60.0 (超高) | 0.55 (极准) | 120.0 (极强) | 2.2 (平滑) | 0 (达标) | $8.6 \times 10^{-8}$ (抗渗) | 最优方案，测斜零点漂移极低，孔迹平滑完美闭合，无卡钻 |
| QP-04 | 光纤陀螺连续随钻测量系统 | 80.0 | 0.15 | 350.0 | 1.8 | 0 | $4.5 \times 10^{-8}$ | 精准卓越但探头耐震性极差，造斜震动下光纤易断裂，成本超支 |
| QP-05 | 未设任何随钻测斜传统钻进 | 5.0 | 25.0 (彻底失败) | — | 12.0 (剧烈) | 12 (崩溃) | $4.8 \times 10^{-1}$ | 灾害风险（钻铤孔底高频震荡疲劳断裂，废井流失，突水） |
[!IMPORTANT]
分析数据确凿证明，采用 QP-03 陀螺自补偿随钻纠偏系统（高强无磁钻铤长 9.5 m，极限承压密封 60.0 MPa），把千米深井靶心定位偏差压低至 0.55 m，抗地磁干抗畸变极限提升至 120.0 μT，造斜段 Dogleg 弯曲变化率仅为 2.2°/30m。这彻底杜绝了卡钻及断铤故障，帷幕交界面 28天防渗系数低至 $8.6\times 10^{-8}\text{ cm/s}$。
---
四、 随钻高精测斜与泥浆脉冲定向控制处理系统设计
为了实现下钻瞬间井迹参数秒级计算、泥浆压力脉冲远程编码变送、以及中控 SCADA 三维井迹轨迹空间拟合，系统拓扑设计如图：
`mermaid
flowchart TD
A[泥浆循环加压高压泵] --> B[定向钻井千米随钻钻柱]
B -->|随钻重力及磁通门数据拾取| C[无磁钻铤陀螺 MWD 探头组]
C -->|阀芯高频剪切编码 0.1s 脉冲| D[泥浆流高频承压阶梯压力波]
D -->|直达井口高灵敏压电传感器| E[地面脉冲解码变送接收机]
E -->|网口透传至控制大厅服务器| F[定向钻井轨迹控制三维平台]
F -->|最小曲率空间积分计算 X-Y-Z| G[轨迹偏离 SCADA 三维云图]
G -->|判断靶向偏离距离 > 1.2 m| H[变向比例旁通液压推板开阀]
H -->|孔底钻头自调节偏角修正| I[轨迹实时纠偏闭环控制]
`
4.1 地面连续大流量泥浆脉冲高频调制解码
系统包含泥浆循环高压泵、井口脉冲检出阀与数字滤波仪：
- 阀口泥浆压力编码调制：孔底随钻探头通过旋转多孔阀，将倾角和方位数据调制为 $1.0\sim 5.0\text{ Hz}$ 的泥浆流阶梯压力波，波形幅值 $≥ 0.5\text{ MPa}$。
- 地面高敏压电压力传感器：装在立管接头处，高频接收泥浆波，由数字解调仪滤除柱塞泵产生的 $50\text{ Hz}$ 泵频强周期性震动噪音，解码成功率达 99.8%。
4.2 高强度长寿命全无磁钻铤与密封段设计
造斜段下端挂接的高强度无磁合金组件：
- 高硬度防电磁电位无磁不锈钢钻铤：磁导率比 $\mu_r ≤ 1.005$，抗拉强度 $≥ 850\text{ MPa}$。通过降低铁磁感应，使地磁检测面不受钻柱本生铁磁磁畸变的干扰。
- 高温高压三道旋转动密封：随钻电子探头舱密封垫选用氟橡胶加合金护环多重动密封，极限工作地温 $≥ 150^\circ\text{C}$，极限工作液压 $≥ 60.0\text{ MPa}$。
4.3 空间井迹轨迹三维立体解算软件系统
中控室定向轨迹空间拟合解算软件：
- 最小曲率三维插值拟合：软件每隔 $9.5\text{ m}$ 自动读取一组随钻测点，利用最小曲率算法拟合井下千米井眼的三维空间实测轨迹线。
- 偏差圆锥体安全限值警戒：在 SCADA 上将孔迹与设计靶心包络面（偏差限制圆锥体）进行实时对比，一旦偏离速率过大，自动计算出“推荐纠偏倾角和偏板开度”方案。
---
五、 精准定向与随钻纠偏全工况应急预案（突发脉冲丢包失码、孔底传感器卡死、大曲率卡钻超载）
5.1 运行中突发“泥浆压力脉冲解码丢失无法测斜”应急处置
- 触发条件：地面接收机显示“信号中断或校验码连续 3次错误”，方位角和井斜读数在 SCADA 上显示为空白，泥浆排量偏大。
- 应急处置流程：
- 降低排量稳压循环：调整泥浆泵电机变频器，降低泵送流量至正常额定值的 70%（通常降至 $18\sim 22\text{ L/s}$），减轻泥浆剪切紊流对阀座的液击噪声。
- 高压清水冲洗脉冲阀：注入 $2.5\text{ m}^3$ 干净的粘土清夜，冲刷底阀沉积的粗矸石颗粒，排除卡阀堵栓。
- 起出换电子陀螺探头：若冲洗无效，利用吊车起钻，检修阀舱，更换损坏的脉冲旋转编码电机，换装光纤陀螺组件。
5.2 随钻陀螺传感器“孔底高温高压发生卡死故障”应急处置
- 触发条件：SCADA 软件弹出“井下陀螺倾角传感器数据保持不变，内部温度探测超 135°C 报警”，电子报警指示灯亮起。
- 应急处置流程：
- 紧急快速停钻并上提钻具：主钻机司钻手立即停转转子，将钻柱向上提悬吊起 $≥ 5.0\text{ m}$ 避开孔底煤屑堆积区，防止发生地应力卡钻。
- 注入循环降温泥浆：启动泥浆冷却器，向孔内循环注入 $15^\circ\text{C}$ 的冷泥浆（泵量 $≥ 35\text{ L/s}$），进行强制对流换热，将底孔温度降至 85°C 以下。
- 整体更换电子探头舱：温度下降后若数据依然不变，起出钻铤，整体起下更换高精度探头主板与动密封环圈。
5.3 大造斜大曲率段“扭矩突增并发生强机械卡钻”应急处置
- 触发条件：转盘扭矩传感器在 5秒内从 8 kNm 骤升至 45 kNm（极限跳闸红线），顶驱转速归零，上提拉力表超过悬重 $150\text{ t}$（阻卡超标）。
- 应急处置流程：
- 顶驱自动扭矩保护泄压：主控联锁柜关停顶驱电源，自动逆时针回转释放积压的轴向钢柱扭转变形能。
- 加注高效润滑清障液：启动副化学泵，向井底压注 $3.5\text{ m}^3$ 改性生物降阻润滑滑油，通过钻头水眼排入环空，降低孔壁摩擦阻力。
- 液压千斤升降震击打击：司钻手启用井口大拉力液压千斤顶装置，反复在 $10\sim 80\text{ t}$ 安全悬重区间上下震击提吊钻柱，配合小扭矩回转，直至卡阻消除。
---
六、 煤矿地测总工与定向队长随钻安全自查指南（15项）
为确保全寿命周期井迹走向达标、随钻测斜磁防护精准、钻具及高压密封承压可靠并完全符合国家《煤矿地质勘探安全规程》钻探规范，负责人每月必须严格自查：
`
[ ] 1. 检查井迹空间最小曲率积分计算书，确保方位角修正考虑了本地磁偏角及套管铁磁畸变干扰。
[ ] 2. 检查全无磁钻铤的磁导率比测试报告，磁导率指标要求达到 μr ≤ 1.005 的防电磁干扰底线。
[ ] 3. 现场检查泥浆高压泵出口多路安全泄压阀跳闸整定，额定保护压力值锁定在系统压力 1.1倍以内。
[ ] 4. 检查随钻测斜探头高温旋转三道动密封件的更换记录，密封承载强度要求达到 ≥ 60.0 MPa。
[ ] 5. 调阅上一季度井眼实测轨迹与设计孔轴偏差云图，核实有无超出 1.5m 靶圈警戒线的处理记录。
[ ] 6. 现场测试地面压力脉冲解调器的增益调零灵敏度，背景噪声滤波残余波幅要求控制在 ≤ 0.05 MPa。
[ ] 7. 现场抽问司钻手在突发“顶驱扭矩超出极限安全阈值”时的操作避险流程，合格率 100%。
[ ] 8. 检查井口高压法兰螺栓材料疲劳测试报告，抗剪负荷安全系数必须大于设计拉力的 2.5倍。
[ ] 9. 核实泥浆密度及膨润土配比流动度指标，保证料浆粘塑屈服剪力在设计 12-25 Pa 的窗口内。
[ ] 10. 检查车载随钻接收平台隔爆机柜绝缘外壳的防雷接地，接地极对地电阻测试要求 ≤ 4.0 欧姆。
[ ] 11. 自查每次打扫孔底铁屑铁末磁吸装置的吸附量，确保循环泥浆中磁铁杂质比率低于 0.1%。
[ ] 12. 检查无磁钻铤接头处丝扣螺纹防咬合润滑脂防锈性能，润滑油温抗升限值应达到 ≥ 120°C 规范。
[ ] 13. 检查地面变频离心泵除沙固控设备的筛网孔径大小，排渣粒径偏差限值需在 ±0.2 mm 范围内。
[ ] 14. 调阅上一年度地面帷幕定向斜井三维水文阻截闭合设计与靶向测量评估白皮书，需总工签字。
[ ] 15. 抽查主要陀螺测斜传感器内部三轴加速度计标定，零位系统性漂移偏角控制在 ±0.1 度限制。
`
---
七、 总结与决策行动指南
神东及榆林地面定向帷幕注浆超深孔轨迹精准随钻测斜与防磁干扰纠偏控制工程，是一项典型的跨越三维井眼断裂力学、泥浆液压信号高频调制、以及陀螺惯性导航反演计算的重载定向钻探系统工程。地测矿长及测井队长在管理决策中必须坚守以下三大行动指南：
- 恪守“靶心定位空间偏差不超 $0.55\text{ m}$ 且抗磁畸变能力 $≥ 120\text{ \mu T}$”的轨迹底线：任何时候都不能为省时间而减少随钻测点数量。必须执行 QP-03 规范，将高精度无磁钻铤及陀螺自补偿模块挂接在钻铤核心段，防患于未然。
- 强推“泥浆脉冲实时解码监视与顶驱扭矩过载自动停机联锁”的测网规程：卡钻折断防范在瞬态。必须高规格标定压力解调接收机，实时监控扭矩曲线，做到秒级响应保护。
- 落实“泥浆防漏胶固相低粘流变调控与井口大拉力震击备用”的机电红线：预防卡钻是地面帷幕注浆孔施工的生命线。严格管好泥浆冷却器及高压反洗扫泥系统，坚决不放过任何螺纹电化学锈点，护航榆神帷幕注浆定向斜井安全长寿命平稳运行。
