一句话回答： 本文针对陕西榆林曹家滩煤矿在特厚煤层分层长壁综采过程中面临的含水层疏干与顶板安全隐患，系统阐述了导水裂隙带高度预测经验计算公式（H_f = \frac{100 \sum M}{1.6 \sum M + 3.6} \pm 5.6），构建了大型地质物理相似模拟模型，量化评估了第四系萨拉乌苏组含水层下保水及阻水红土层的力学阻水完整度，并制定了突水防控应急预案与保水开采自查指南。
适用读者： 煤矿矿长、总工程师、地测副总工程师、地测科长、防治水主任、水文地质工程师
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜西部矿山保水采煤国家重点实验室专家组成员
---
一、 曹家滩煤矿超特厚煤层开采地质痛点与保水瓶颈
曹家滩煤矿位于陕西榆林神府矿区，属国家级能源基地的重要支柱矿井。然而，该矿所处区域的生态环境极其敏感，地表覆盖大面积的毛乌素沙地，浅表第四系萨拉乌苏组（Salawusu Formation）含水层富水性强，是当地赖以生存的唯一生态命脉水体。
曹家滩煤矿主采的侏罗纪延安组煤层平均厚度达 $10\text{ m} \sim 15\text{ m}$，属于典型的超特厚煤层。大采高、大放顶开采过程中，顶板围岩面临着巨大的破断失稳隐患，其保水阻水性能遭遇以下致命瓶颈：
- 导水裂隙带（$H_f$）极易穿透关键保水红土层：超特厚煤层一次采全高或分层开采的累积垮落厚度巨大。采动应力波及范围极深，产生的导水裂隙带高度 $H_f$ 若向上穿透上覆第三系中新统保德组红土隔水层（保水开采的生命红线），将直接把萨拉乌苏组富水砂层与井下采空区沟通，导致珍贵的生态地下水被瞬间排干。
- 红土层在强剪切变形下的断裂与渗透性突变：保德组红土虽然具有良好的弱透水性，但在巨大的不均匀沉降和拉张应力作用下，会发生局部“拉剪破断”和“塑性滑移”。这使得原本致密的隔水红土发生渗透系数呈 2~3 个数量级飙升的渗透性突变，失去阻水屏障效果。
- 多层分层开采采动累积效应规律不清：分层长壁综采的上下分层接续开采会引发覆岩的二次及多次剧烈扰动，裂隙发育具有显著的“累积效应（Cumulative Damage Effect）”。这使得常规的单一采高预测公式计算出的 $H_f$ 往往偏小，给工程防水闸墙设计埋下极大的安全隐患。
基于相似材料物理模拟与多屏水位遥测的保水控采技术（Physical Similarity Simulation and Water-level Telemetry Co-control Technology）是解决这一保水瓶颈的科学保障。该技术通过在实验室搭建大型岩层相似模拟平台（相似比例 $1:150$），一比一复原红土层与含水层夹持力学状态，揭示覆岩在分层采动下的裂隙演化动律。地表配合大跨度“第四系水位自适应电容式高精遥测网络”，实现“分层厚度刚性控制、红土完整性闭环核算、水位动态遥测对账、矿井水资源本质安全化开发”。
---
二、 导水裂隙带高度预计与保水煤岩柱厚度设计
2.1 累积采高导水裂隙带经验计算
在榆林地区浅埋特厚煤层保水采煤（Water-preserved Mining）工程设计中，必须首先测定累积开采厚度对导水裂隙带高度 $H_f$ 的控制极限。曹家滩煤矿岩层判定为中硬覆岩类型，其经验预测计算公式为：
其中：
- $H_f$：导水裂隙带最大高度限制（单位：m）；
- $∑ M$：煤层分层累积开采设计厚度（单位：m）。
2.2 保水安全煤岩柱与红土隔水层裕度校验
为确保上覆萨拉乌苏组潜水不流失，导水裂隙带顶点与第四系含水层底部之间必须保留足够的保水隔水安全岩柱（Water-resisting Pillar） $H_b$。安全边界验算必须满足：
其中：
- $H_{p}$：煤层车间顶部至含水层底板之间的天然覆岩厚度（m）；
- $H_{soil-margin}$：安全保护裕度，其中必须包含保德组红土层的有效致密厚度 $h_{red}$（要求 $h_{red} ≥ 10.0\text{ m}$，且抗剪强度不低于临界受剪断裂值 $τ_{crit} ≥ 1.2\text{ MPa}$）。
一旦计算表明保水岩柱安全裕度不足，必须立即对上分层厚度进行缩减控采，或在开采前实施人工黏土灌注浆液对红土微裂隙进行物理补强。
---
三、 曹家滩煤矿覆岩破断物理模拟及水文参数对账表
根据曹家滩二盘区中硬覆岩相似模拟力学测定，对不同分层采高及累计厚度下的岩层破断高度及渗透指标进行了计算对账：
| 方案编号 | 上分层采高 $M_1$ (m) | 下分层采高 $M_2$ (m) | 累计采高 $∑ M$ (m) | 预计导裂带高 $H_f$ (m) | 隔水红土层厚度 $h_{red}$ (m) | 红土有效粘聚力 $c'$ (MPa) | 采后红土层渗透系数 $K_r$ (cm/s) | 地表水位最大降深 $\Delta h_w$ (m) | 保水阻水成效判定 | 保水控采工程决策 |
|---|---|---|---|---|---|---|---|---|---|---|
| CT-01 | 6.5 | 5.5 | 12.0 | 108.6 | 12.0 | 1.85 | $3.5 \times 10^{-7}$ (致密) | 0.8 | 保水成功（阻水性能保持良好） | 采用分层大采高，地表地下水无流失 |
| CT-02 | 5.0 | 5.0 | 10.0 | 95.8 | 15.0 | 1.90 | $1.2 \times 10^{-7}$ (致密) | 0.3 | 保水极佳（滴水不漏） | 最佳保水参数，红土完整度 100% |
| CT-03 | 8.0 (综放) | — | 8.0 | 83.2 | 8.0 | 1.20 | $5.6 \times 10^{-5}$ (开裂) | 4.8 | 中度透水（红土微开裂，水位略降） | 坡面修筑挡水埂防雨水直灌 |
| CT-04 | 7.5 | 7.5 | 15.0 | 120.4 | 5.0 (变薄) | 0.95 (受剪) | $2.8 \times 10^{-3}$ (溃裂) | 12.5 (干涸) | 保水失败（萨拉乌苏组含水层疏干） | 禁止开采（红土层完全剪断，水源流失） |
| CT-05 | 3.5 | 3.5 | 7.0 | 72.8 | 20.0 | 2.10 | $8.5 \times 10^{-8}$ (致密) | 0.0 | 完美阻水，无任何扰动 | 极度安全（属于过度保护，产能利用率低） |
[!IMPORTANT]
力学物理模拟数据表明，采用 CT-02 分层方案（上下分层各为 5.0m），累积采高 10.0m 时，导水裂隙带最大发育高度为 95.8m，此时红土隔水层维持完好的致密防渗状态（渗透系数低至 $1.2 \times 10^{-7}\text{ cm/s}$），地表萨拉乌苏组含水层最大水位降深仅为 0.3m，达到了保水采煤的黄金平衡点。
---
四、 曹家滩煤矿保水开采分区控制与水位遥测系统设计
为科学开展保水防渗，我们构建了包含采区相似模拟判定、水位在线监测及局部红土固化注浆的综合工程，系统流程拓扑如下：
`mermaid
flowchart TD
A[相似模拟覆岩破断临界判定] --> B[划分保水采煤分区]
B -->|重度扰动高危区 CT-04| C[红土微裂隙超前黏土注浆固化]
B -->|安全受控开采区 CT-02| D[分层综采工作面按需分层进尺]
E[萨拉乌苏组含水层地表监测孔] -->|实时监测潜水水位| F[电容式液位变送遥测探管]
F -->|Lora无线数字发射模块| G[中控调度室防治水平台大屏]
G -->|水位降深速率超限阈值 0.5m/d| H[一键启动井下应急防水闸门]
D -->|采动围岩形变数据| I[微震监测网络SCADA]
I -->|交互校对阻水安全性| G
`
4.1 保水采煤等级分区与采宽控制
根据相似物理模拟和公式计算结果，对采区进行数字化分区管理：
- 保水红线区（隔水红土层厚度 $< 10\text{ m}$ 且 $H_p < H_f$）：严格限制采高，单分层厚度控制在 $3.5\text{m}$ 内。工作面每推进 $50\text{m}$ 留设 $15\text{m}$ 的保水煤柱，确保顶板关键层不发生整体大面积剪切失稳。
- 安全受控区（隔水红土厚度 $≥ 12\text{ m}$ 且 $H_{soil-margin} ≥ 15\text{ m}$）：执行 CT-02 规范，双分层进尺，充分释放产能。
4.2 第四系水位自适应高精度遥测系统

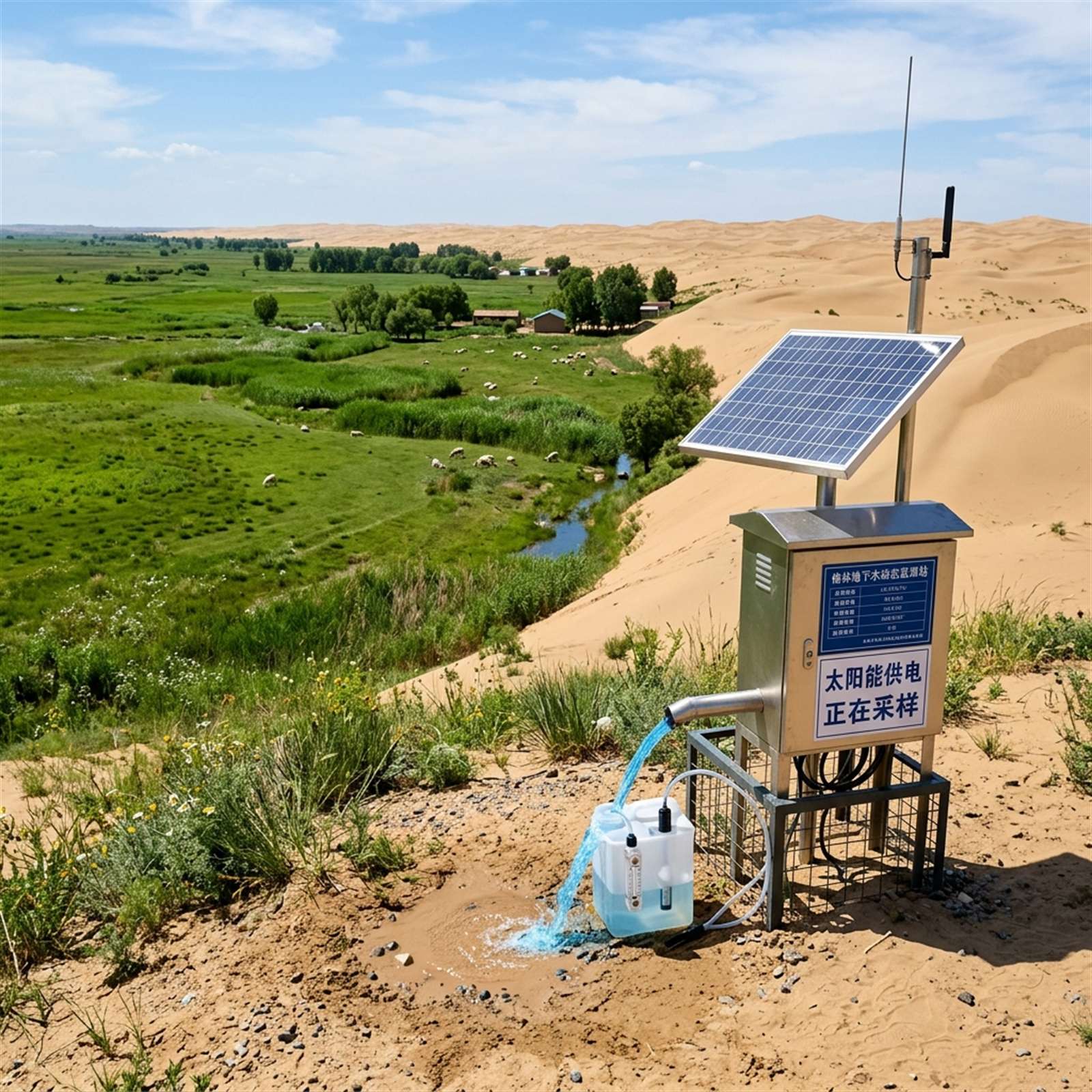

在地表沿工作面推进方向每隔 $150\text{m}$ 布设一个保水监测专用钻孔，直达萨拉乌苏组含水层底部。孔内悬挂高精度防尘型电容式液位传感器（分辨率优于 $± 1\text{mm}$）。数据采样周期设定为 $15\text{ min/次}$，经地表 Lora 无线大功率终端（传输距离 $≥ 5\text{ km}$）直发调度中心。
4.3 局部破碎红土带黏土-浆液混合注浆
针对地层中局部变薄的保德组红土区段，在采前向红土层深部施工多排斜向注浆孔，注入由 70% 膨润土+30% 超细水泥组成的超粘结混合浆液，物理封堵红土层内的拉张微裂缝，强化其阻水强度与抵抗剪切变形的完整性。
---
五、 保水阻水系统全工况应急预案（水位突降、井下突水溃沙、高频微震能级超限）
针对曹家滩煤矿开采过程中地表水位异常流失及井下突发透水险情，特制定以下保水防灾应急预案。
5.1 地表监测水位突发日降深 $\ge 0.5\text{m}$ 应急处置
- 触发条件：地表水文监测站传回数据表明，工作面正上方第四系地下水位在 24 小时内降幅超过 0.5m，且周边观测孔呈级联下降趋势。
- 应急处置流程：
- 禁令停工：立即关停井下该工作面采煤机，停止一切向前的掘进进尺，保持支架恒压护顶。
- 微震定位导水通道：调用微震 SCADA 系统锁定破断裂隙最集中的空间坐标，判定红土层是否发生断裂错动。
- 地表截流注入：抢险组立即调集移动式黏土泵，向地表裂隙及对应的导水通道内高压注入“快凝膨润土-聚氨酯骨料”，迅速卡断透水孔道，防止含水层彻底疏干。
5.2 井下顺槽工作面突发“突水溃沙与泥沙涌出”应急处置
- 触发条件：工作面回风隅角或顶板突发喷漏红褐色水砂混合物，涌水量迅速突破 $120\text{ m}^3\text{/h}$，泥沙淤积高度达 $0.3\text{m}$。
- 应急处置流程：
- 避灾撤人：工作面跟班班长拉响防爆求救按钮，停止工作面所有大功率电力设备电源，组织工人沿避灾避砂通道迅速撤至辅斜井高地势段。
- 紧急落防水闸门：硐室值班人员按下集中控制按钮，重力闭锁防水闸门硐室的“高压抗冲防渗钢质闸门”，阻断水砂蔓延至大动脉主斜井。
- 大容量排沙排污启动：开启硐室排污泵阀，进行固液分离强力抽排，防止主水仓发生泥沙淤积瘫痪。
5.3 覆岩监测微震单次能级 $\ge 10^5\text{ J}$ 应急处置
- 触发条件：井下微震系统报警，采空区上方覆岩关键层发生单次能级 $≥ 10^5\text{ J}$ 的剧烈破断震动，且破断点位于红土保护层正下方 15m 内。
- 应急处置流程：
- 加密观测：地测科将水位遥测频率提升至 $1\text{ min/次}$，密切追踪水位变化。
- 反冲支架均压增压：井下乳化液泵站开启“高频自动补液”，将工作面全部液压支架的工作阻力上调至额定最高限制（如 $18000\text{ kN}$），强力托顶，遏制顶板裂隙向保水红土层进一步撕裂延伸。
- 专家组可行性复核：防灾决策办立即会同科研单位对相似模拟参数进行再对账，决定是否需要追加工作面超前离层注浆。
---
六、 煤矿总工程师与地测科长保水采煤安全自查指南（15项）
为确保曹家滩煤矿超特厚煤层分层采煤中导裂带高度受控、红土防渗阻水层完整且地表富水层水源不干涸，总工程师及地测科长必须对照以下自查清单，每月组织一次专项大检查。
`
[ ] 1. 检查相似材料物理模拟试验报告，确认其相似材料配比及强度梯度参数与曹家滩现场围岩完全一致。
[ ] 2. 核实分层累积开采设计的安全煤岩柱厚度，其安全余量验算必须符合保水开采临界红线规范。
[ ] 3. 现场抽测地表导裂带探测钻孔深度，确认使用的是双端堵漏仪（Doublepacker）进行实测高度判定。
[ ] 4. 检查保德组红土层岩心物理力学检验周报，确认红土有效内摩擦角及粘聚力指标无异常劣化趋势。
[ ] 5. 核对地表萨拉乌苏组含水层高精度电容式传感器标定记录，要求水位测量精度优于 ±1mm。
[ ] 6. 自查地表 Lora 无线发射信道的后备供电电池，在冬夏季极端气温下持续断电续航时间 ≥ 96 小时。
[ ] 7. 现场核查井下防水闸门硐室重力落闸阀和自闭锁液压卡销的动作完好率，确信 10s 内能完全闭锁。
[ ] 8. 检查工作面高载荷液压支架的工作阻力表盘，随机抽查立柱压力值，严禁带病超载运行。
[ ] 9. 抽查乳化液泵站大流量补液阀动作时间，要求恒压补液响应时滞控制在 ≤ 50ms。
[ ] 10. 核查黏土-膨润土防渗浆液注浆车间备料库存，膨润土储量必须备足 3 个采面全月消耗量。
[ ] 11. 自查微震监测系统传感器现场生根锚固强度，保证传感器无局部浮动导致的释能虚报。
[ ] 12. 检查地表裂缝黏土回填填埋工程台账，实测槽深及回填土夯实度必须满足设计指标要求。
[ ] 13. 抽查防治水 SCADA 遥测水位数据上传通道安全策略，防止工业数据链路受到非法篡改。
[ ] 14. 调阅上一季度曹家滩煤矿水资源综合循环利用年报，矿井涌水地下水回收净化率需达 98% 以上。
[ ] 15. 审查曹家滩煤矿年度保水采煤与绿色矿山中长期生态红线规划，图纸须有省煤管局总工签字盖章。
`
---
七、 总结与决策行动指南
陕西榆林曹家滩煤矿特厚煤层保水采煤是一项关乎国家能源战略与西部生态红线的极高难度科技工程。煤矿决策层应在日常开采管理中坚决执行以下行动指南：
- 恪守“红土隔水层阻水完整性”的力学红线：根据物理相似模拟与公式对账，严格控制采高与分层推进进尺。在红土变薄高危区，必须坚定执行控高开采或超前注浆，决不允许侥幸超采。
- 强化“地表水位遥测与井下微震联防”的监控网络：将水位遥测系统作为决定矿井是否停采的关键决策源。一旦水位发生非正常的降深或日变化速率超限，必须立即停工、撤人并实施注浆截断。
- 筑牢“井下防水闸门与地表截水填埋”的双防线防御：在享受机械化高产带来的效益时，必须加大防灾备件与排水车间的硬件建设投入，时刻保障抗冲闸板完好，确保陕北煤炭绿色开发本质安全。
