榆林矿山痛点:12大子系统数据烟囱与调度瘫痪
近年来,陕北榆林、神木及府谷矿区全面掀起了煤矿智能化升级浪潮。然而,对于广大的地方骨干民营矿井及兼并重组整合矿井(核定年产能通常在 90万吨~120万吨 之间),机电副矿长与调度室主任在日常生产调度中普遍面临着极其尴尬的技术困境:各业务环节虽然都完成了自动化设备采购,但井下现场却并存着十几个彼此老死不相往来的“信息孤岛”。
具体而言,矿方通常面临三大核心痛点:
WEB化多源集成技术架构:微服务与消息总线
为从根本上打破信息烟囱,中矿天智研发团队为榆林矿区量身定制了纯 B/S(Browser/Server)轻量化微服务技术架构。系统核心理念是“协议向下兼容、数据向上归一、访问纯网页化”。
在底层数据采集端,平台通过在工业交换机侧部署低功耗边缘协议转换网关,利用 Modbus-TCP、OPC-UA、MQTT 等工业标准协议,就地直连 12 个子系统的底层 PLC(西门子 S7-1500/1200、罗克韦尔 ControlLogix、施耐德 M580 等),将采集到的物理开关量、模拟量实时转化为轻量级 JSON 报文,推送到地表服务器的 Kafka / RabbitMQ 高性能消息队列。

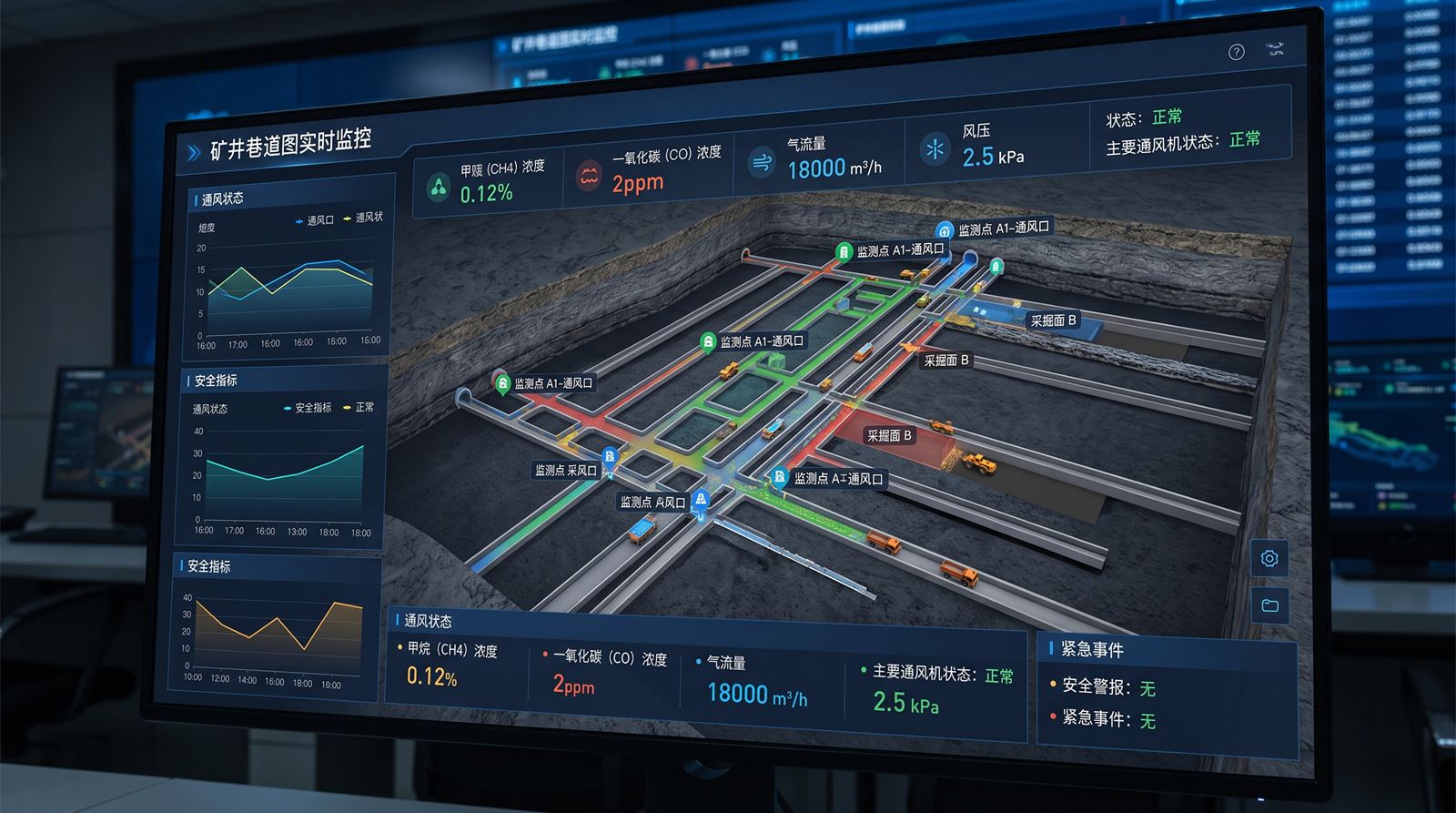

在前端展现层,全面采用 HTML5 / Vue3 / WebGL 技术栈。调度大厅大屏、总工办公室电脑、技术科笔记本乃至矿用防爆智能手机,无需安装任何客户端软件或浏览器ActiveX插件,只需在 Chrome、Edge 或火狐浏览器中输入矿内私有 IP 地址与安全令牌,即可在 ≤500ms 内瞬时调取全矿井三维透明地质底图、皮带运行动画、水泵液位曲线及瓦斯动态报表,彻底实现“一网通达、千人千面”。
68.5万元软硬件精细财务概算对账表
对于年产百万吨左右的煤矿,财务资金必须花在实处。根据榆林多座矿井工程实测数据,中矿天智核定了标准化交钥匙总包财务概算为 68.5 万元(已含 6% 增值税专用发票、硬件终身保修一年及为期 12 个月的现场驻点技术支持):
| 分类 | 序号 | 设备与服务分项名称 | 规格型号与核心技术参数 | 数量 | 单价 (万元) | 合价 (万元) |
|---|---|---|---|---|---|---|
| 一、硬件及机房设施 (17.0万) | 1 | 华为/浪潮高性能采集管控服务器 | 2U机架式/双路Xeon 16核/64G内存/480G SSD系统盘+4TB企业级SATA数据盘×3(RAID5) | 1 台 | 4.80 | 4.80 |
| 2 | 数据库与Web应用备用服务器 | 2U机架式/单路Xeon 16核/32G内存/1TB SSD×2/组建冷备热备切换 | 1 台 | 3.20 | 3.20 | |
| 3 | 核心48口三层全千兆交换机 | 背板带宽≥432Gbps/包转发率≥166Mpps/带4个万兆光口/支持MRP环网自愈 | 1 台 | 2.50 | 2.50 | |
| 4 | 机房网络安全网闸与工业防火墙 | 200万并发连接/工控协议深度过滤/国密算法认证/物理隔离 | 1 套 | 6.50 | 6.50 | |
| 二、软件平台及授权 (32.5万) | 5 | 煤矿综合管控WEB中间件软件平台 | B/S微服务底座/实时时序数据引擎/跨子系统智能联动规则调度器 (企业级无限点授权) | 1 套 | 18.00 | 18.00 |
| 6 | 12个异构子系统协议驱动包 | 涵盖安全监控/主排水/皮带/人员定位/电力/瓦斯抽采等驱动映射与解析中间件 | 12 组 | 0.75 | 9.00 | |
| 7 | 全矿一张图轻量化三维GIS引擎 | WebGL无插件三维空间巷道底图渲染/设备空间坐标标注/运行态势实时画中画 | 1 套 | 5.50 | 5.50 | |
| 三、工程实施与调试 (19.0万) | 8 | 现场光缆熔接、网络布线与机房施工 | 井上下交换机跳线/机柜布线规整/强电接地及UPS稳压电源接入 | 1 项 | 6.00 | 6.00 |
| 9 | 12个子系统现场联调与省局联网 | 各子系统数据逐点校核/报警联动测试/陕西省煤炭工业局数据专线接入辅导 | 1 项 | 13.00 | 13.00 | |
| 全套交钥匙工程总承包预算合计 (含6%增值税专用发票) | 68.50 万元 | |||||
该预算清单经过多家榆林地方矿业集团审计科及机电专家联合会审,既完全规避了不必要的高端GPU图形工作站溢价,又严格保障了核心工控服务器与安全网闸的工业级可靠性,是中小型煤矿最具可落地性的财务投资标杆。
资金流控制:11周工程节点付款与对账机制
为了保障矿方资金安全与工程如期履约,合同商务模型设计了严格的“节点进度付款机制”,工期被严格锁定为 11 周(约77天),付款节点与工程验收里程碑形成1:1硬性绑定:

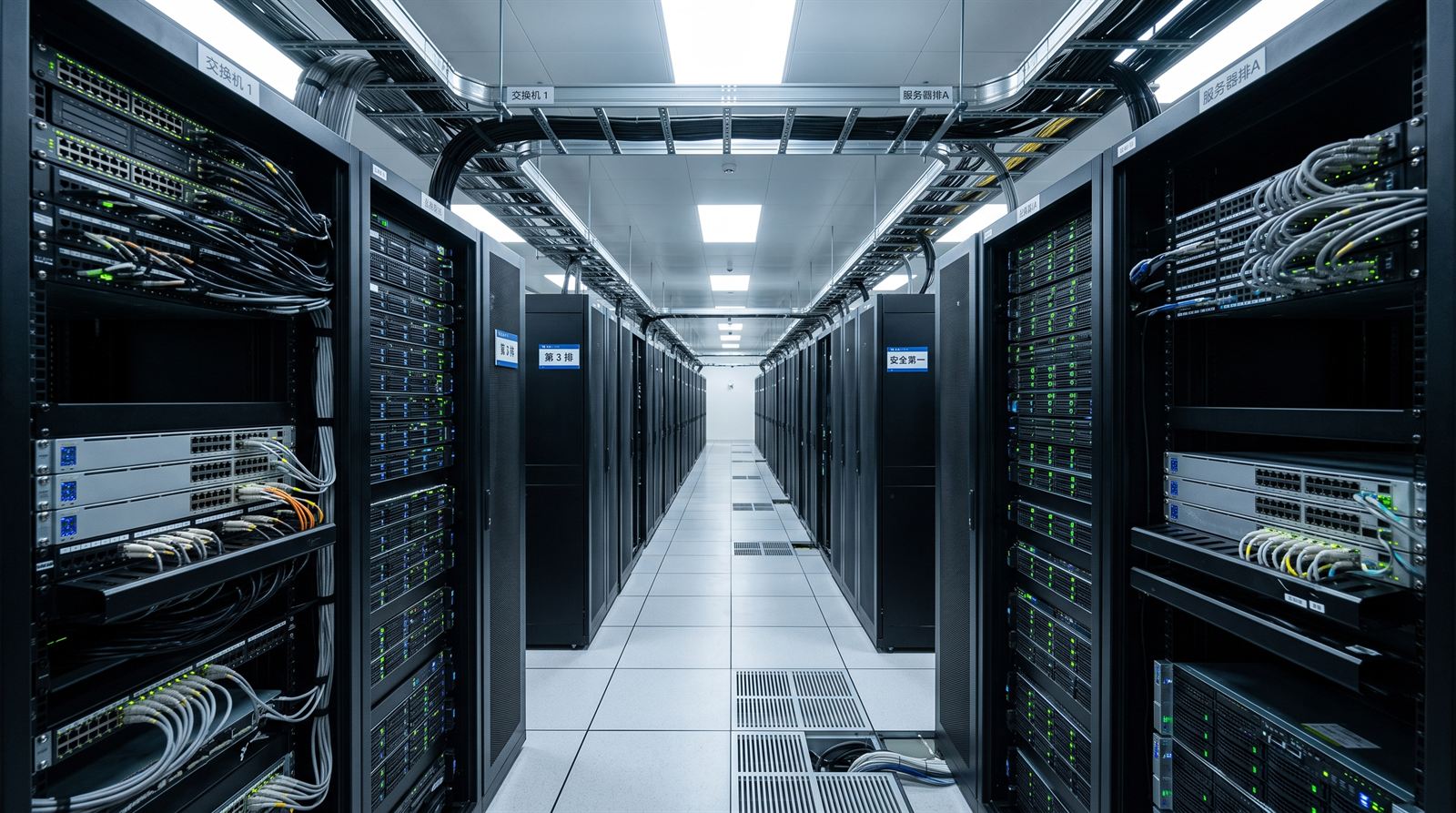

机房高可用设计与断网应急本地自治策略
在矿井日常生产中,一旦地面机房服务器死机或井下主光缆被撞断,整个管控平台绝不能出现“盲指挥”或导致底层生产失控。为此,系统在机房与网络层设计了极具容灾弹性的高可用方案:
1. 主备应用服务器 Keepalived 虚拟漂移:主采集服务器与备用服务器配置相同的虚拟 IP(VIP)。通过心跳探针实时检测应用健康度,一旦主服务器发生硬件断电或系统内核崩溃,虚拟 IP 在 ≤3秒 内自动漂移至备用服务器,调度大屏无需刷新页面即可恢复监控。
2. 边缘控制柜“断网本地自治”硬隔离机制:管控平台定位为“监控与协同平台”,底层排水泵房、皮带机驱动控制箱等本地自控系统依旧保留由独立 PLC 构成的硬闭锁回路。即便地面网络完全瘫痪,井下水泵依然能依据水仓浮球水位实现自主启停排水,皮带堆煤保护依然能本地强制停机,坚决杜绝“上层网络断,底层瘫一片”的致命隐患。
子系统接入通信性能与数据时延指标对账表
综合管控平台的成败,取决于数据接入的真实响应质量。下表为该方案在神木典型 1.2Mt/a 矿井中,12 个子系统接入后的实测通信指标:
| 序号 | 集成子系统名称 | 底层控制器品牌/协议 | 数据测点总数 | 采集刷新周期 (s) | 通信响应时延 (ms) | 运行稳定性 (MTBF) |
|---|---|---|---|---|---|---|
| 1 | 煤矿安全监控系统 | 梅安森/天地科技(私有TCP转Modbus) | 320 点 | 1.0 s | 120 ms | >8,000 小时 |
| 2 | 井下人员精确定位系统 | UWB定位分站/Restful API | 1,200 点 | 1.0 s | 150 ms | >8,000 小时 |
| 3 | 井下中央水泵房无人值守 | 西门子S7-1500/OPC-UA | 180 点 | 0.5 s | 45 ms | >10,000 小时 |
| 4 | 主煤流带式输送机集控 | 罗克韦尔ControlLogix/EtherNet/IP | 240 点 | 0.5 s | 50 ms | >10,000 小时 |
| 5 | 地面与井下变电所电力监控 | 南瑞微机保护/Modbus-RTU转TCP | 450 点 | 1.0 s | 80 ms | >8,000 小时 |
| 6 | 主通风机在线监测系统 | 施耐德M340/Modbus-TCP | 90 点 | 1.0 s | 60 ms | >10,000 小时 |
| 7 | 压风机房自动化集控 | 英格索兰专用控制器/Modbus转网关 | 75 点 | 1.0 s | 70 ms | >8,000 小时 |
| 8 | 瓦斯抽采泵站监测系统 | 汇川PLC/Modbus-TCP | 110 点 | 1.0 s | 65 ms | >10,000 小时 |
| 9 | 工业电视与AI视频分析 | 海康威视NVR/ONVIF+RTSP流媒体 | 48 路 | 实时流 | 280 ms | >6,000 小时 |
| 10 | 井下应急广播通信系统 | SIP网络音频协议 | 36 终端 | 事件驱动 | 30 ms | >8,000 小时 |
| 11 | 顶板水文动态遥测系统 | 水位水温变送器/MQTT报文 | 60 点 | 5.0 s | 90 ms | >10,000 小时 |
| 12 | 束管采空区防灭火监测 | 色谱分析主机/串口转TCP | 24 点 | 60.0 s | 110 ms | >6,000 小时 |
专家深度问答:旧系统利旧、等保测评与运维费
张洁贞解答:不包含大屏硬件与装修!本概算精准聚焦于“软硬件数据集成、工业通信与平台软件开发”。很多矿方由于缺乏经验,将预算大头花在了动辄百万元的微间距小间距LED大屏和高档控制台上,结果软件系统没钱做,大屏最终沦为“PPT展示墙”。本方案建议矿方利旧现有的拼接屏或采购普通商用LCD大屏,将资金重点砸在服务器、安全网闸与数据打通上,这才是煤矿信息化产生实际安全效益的核心基石。
张洁贞解答:第一年质保期内软件免费维保。质保期满后,常规年度基础运维费通常按软件合同额的 8%~10% 计提(约合每年 2.6万~3.2万元),涵盖系统底层操作系统安全补丁、数据库优化以及每季度一次的巡检。由于本平台采用开放的 B/S 微服务架构,矿方机电工程师经过 3~5 天系统培训后,即可自主完成新增传感器点位的组态拖拽与界面增补,基本摆脱对厂家技术人员日常上门的高度依赖。
张洁贞解答:硬件配置中已明确包含了总价 6.5 万元的“工控安全隔离网闸与工业防火墙”。在网络拓扑设计上,井下生产工控网与地面调度网严格部署于网闸内侧(生产控制大区),企业办公网与互联网部署于外侧(信息管理大区)。网闸单向采用专用隔离硬件芯片,阻断一切非工控协议(强行封死 445、3389、135 端口),仅允许经过白名单过滤的生产实时数据单向摆渡,完全合规满足公安部与能源局工控等保三级物理隔离测评规范。
管控平台WEB化落地15项红线自查清单
在工程终验交接前,矿长、总工程师、财务总监与机电科长需对照以下 15 项核心指标逐项签署自查清单:
- 硬件与基础设施(5项):
① 主备服务器是否完成 Keepalived 双机热备测试,拔掉主机电源线,备机在 ≤5秒 内接管无误;
② 48 口核心交换机在接入所有子系统后,是否预留有不少于 12 个空置物理网口供后期扩容;
③ 断开机房外部市电,在线式不间断 UPS 电源能否保障服务器与交换机持续稳定运行 ≥2 小时;
④ 服务器硬件配置(CPU核数、内存条容量、企业级硬盘型号)是否与采购清册完全一致(开箱单核对);
⑤ 机房网络机柜是否具备合格的接地铜排,接地电阻实测阻值必须 ≤4Ω。 - 软件功能与实时通信(5项):
⑥ 任意办公电脑使用免插件浏览器(Chrome/Edge),能否在 ≤500ms 内流畅打开全景调度页面;
⑦ 拔掉某一现场水泵或传感器通信网线,Web 界面上对应图标是否在 3 秒内变灰并触发通信失联告警;
⑧ 安全监控瓦斯测点超限模拟测试,平台是否触发大屏弹窗强提醒并能调取顺槽摄像机联动;
⑨ 历史数据查询模块在检索 10 万条时序测点月度报表时,页面渲染与导出 Excel 时间是否 ≤3秒;
⑩ 平台管理后台是否具备细粒度的“三员分立”(系统管理员、安全管理员、安全审计员)权限体系。 - 网络安全与验收资料(5项):
⑪ 工业防火墙与网闸是否开启了白名单过滤,外网端口扫描时高危端口(3389、445、21)是否 100% 封闭;
⑫ 乙方是否已完整交付 12 个子系统的《通信点表映射字典》及自控网关配置工程源码;
⑬ 平台是否成功接入陕西省煤炭工业局或市级煤矿安全监管监察信息化平台专线;
⑭ 乙方是否按合同约定开展不少于 16 学时的矿方机电工程师现场实操与维护培训;
⑮ 双方是否共同出具了盖章版《连续15天无故障运行试验报告》与全套财务发票凭证。
方案对接与标杆落地工程内链
为满足矿方机电总工、总工程师及信息化主管从“规划理论设计”走向“现场施工落地”的迫切诉求,张洁贞专家团队联合中国矿业大学产学研专家,已形成覆盖方案比选、软硬件集成、安全审查到验收评级的完整闭环通道:
如需获取针对本矿产能规模(90万吨~120万吨/年)的《综合管控平台软硬件详细配置清单(含Excel测算底稿)》,欢迎直接通过 联系通道 与张洁贞专家团队开展技术交流与方案对接。
