工程导语:核心矛盾与控制边界

张洁贞 2026-07-01 · 约 12 分钟阅读 技术实践

陕北神木地区煤层掘进及地质支护可研,需依靠精确的煤围岩力学试验数据。规程规定,取出煤岩心后必须在 10 分钟内用保鲜膜封存,分别加工成单轴压缩(高径比2.0)、巴西劈裂径向拉伸(径高比2.0)及变角压剪(50mm正方体)三类标准试样,并在电液伺服万能机上以恒位移加载测定,依据国标 GB/T 30050-2013 对原生、碎裂煤体实施宏观结构划分。

【专题权威主文导读提示】:本文核心观点、工艺参数与对账数据已全面提炼并归并至压舱石标杆主文。建议查阅完整版技术方案与实操对账:《充填体长期力学稳定性与龄期演化》。
一句话结论

围岩物理参数精确测试是井下防治水和锚固支护科学计算的底噪输入,必须严格控制岩心防风化封装和试件加工精度。

地测科长提醒

如果送样的粉砂岩发生风化失水裂缝,实测出的抗拉抗压强度平均会偏低 30% 以上,导致支护设计出现严重偏置。

01

一、地测参数测定瓶颈:岩心失真、试验不规范与煤体结构混淆

在陕北神木煤层,精确的地质力学评估直接决定了巷道锚网支护的密度及顶板垮落防护的安全度。但测试中经常面临以下影响测试数据的隐患:

  • 岩心脱水风化裂缝:粉砂岩及粘土质泥岩取出后,若未在 10 分钟内完成保鲜膜及石蜡包裹封存,长途运送极易发生风化失水,抗压测试强度会比地表原位偏低 30%~50%。
  • 试件端面粗糙失真:端面平整度误差若大于 0.05mm,在压力机钢垫块压紧瞬间会产生微观法向偏心集中,导致数据离散大。
  • 煤体结构宏观判定主观化:不参考 GB/T 30050 标准,仅依靠人手揉捏粗估原生与碎裂性,导致构造带松软围岩段的片帮灾害预测出现重大误判。

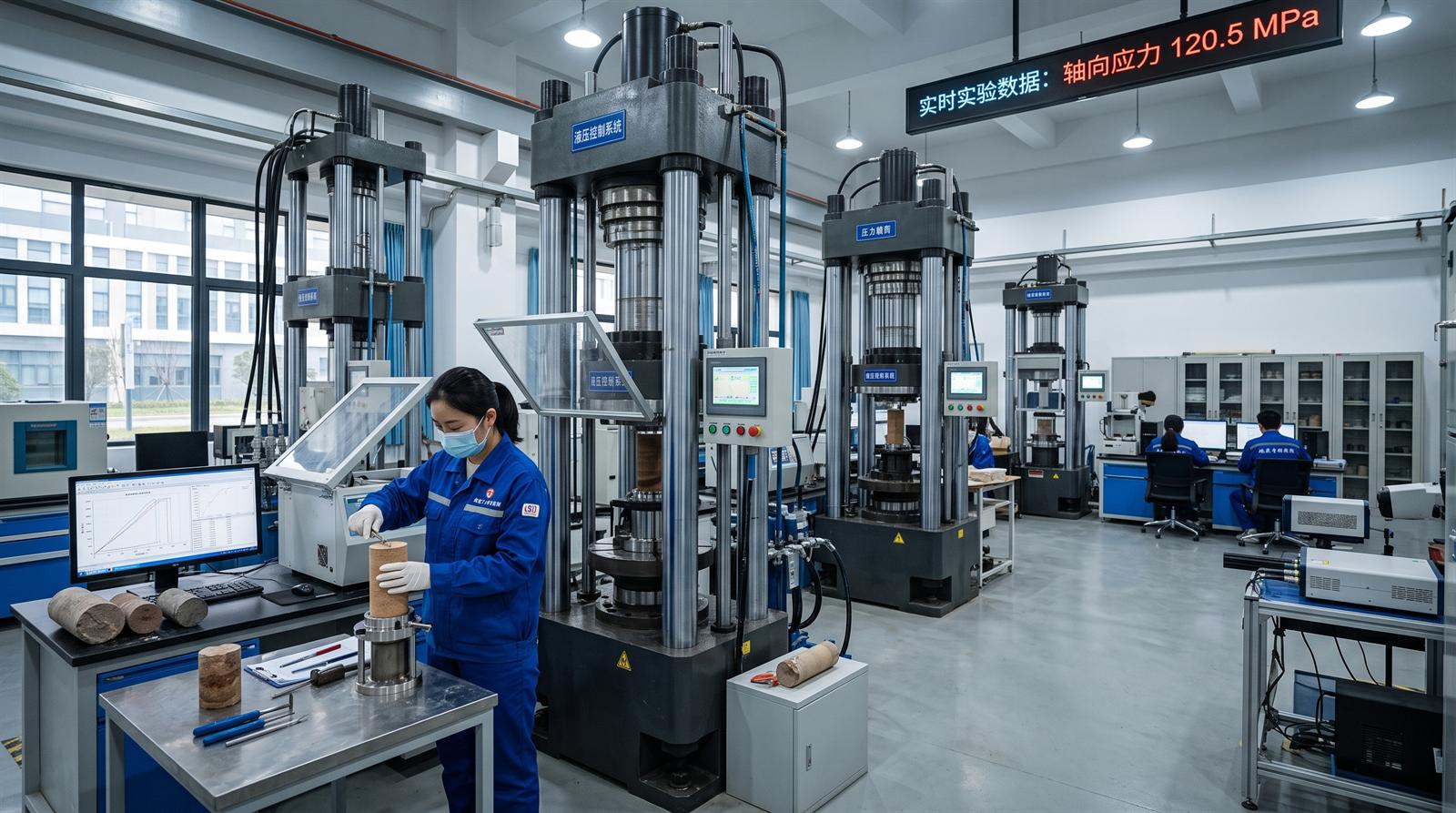

高规格岩石力学测试实验室
图1:中国矿业大学高标准岩力学实验室内部全景,重型钢制液压伺服压力机前,科研人员身穿蓝色工服正在整理圆柱形深灰色砂岩岩心试样。
02

二、三类标准试件制备与现场取样规范

规范化的岩样加工是力学标定工作的生命线。依据标准,从测试钻孔 ZK6、ZK16 采出新鲜岩芯后,须加工为三类标准件:

  • 第一类:单轴抗压/弹性模量圆柱体:尺寸规格为 $\phi 50\text{mm} \times 100\text{mm}$(高径比 2.0),端面平行度偏差 $\le 0.05\text{mm}$,轴线与端面垂直度偏差 $\le 0.25^\circ$。
  • 第二类:巴西劈裂径向抗拉圆盘:尺寸规格为 $\phi 50\text{mm} \times 25\text{mm}$(径高比 2.0),厚度要求高度均匀。
  • 第三类:变角剪切立方体/圆柱体:尺寸规格为 $50\text{mm} \times 50\text{mm}$(模具压剪专用)。

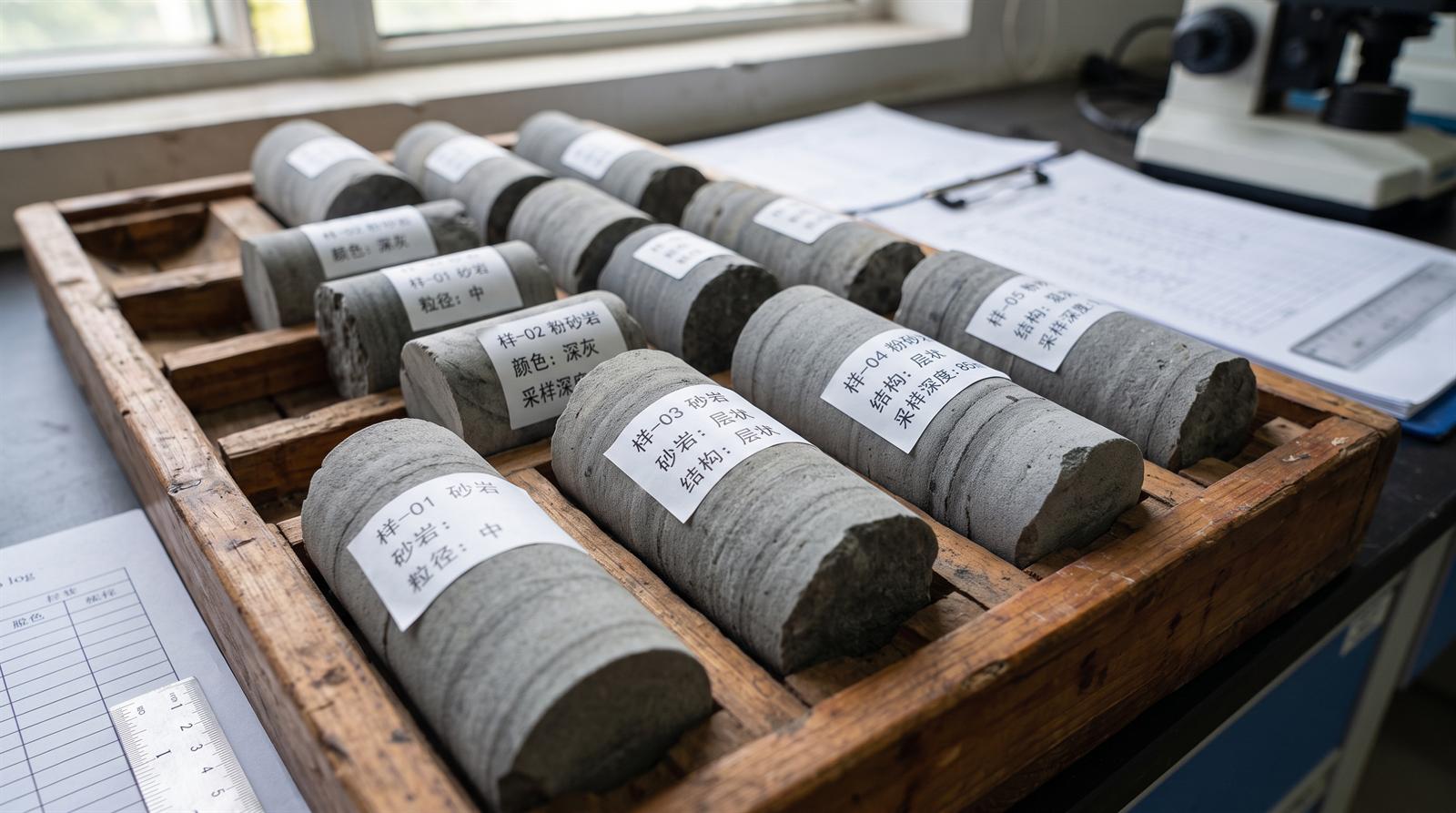

制备完毕的标准岩石试样
图2:木质整理盘中整齐排列的圆柱形岩石力学标准试样,样品表面平整,贴有手写中文简体标签的白色不干胶贴纸。
03

三、极限强度物理力学测试:压、拉、剪试验方法

通过 WDW-300 电液伺服万能试验机测控系统,对标定的岩块采用位移闭环加载控制,控制加载速率恒定在 0.1kN/s 级别:

3.1 单轴抗压强度与普氏硬度系数自检

测定出 5-1 顶板细粒砂岩单轴抗压强度平均值为 34.85MPa(对应普氏系数 $f = 3.49$),5-2 顶板粉砂岩平均值为 43.78MPa(对应 $f = 4.38$),分别归入中等坚固岩石。5-2 煤体抗压极限均值仅 17.44MPa,手试强度低,说明围岩遇水极易崩解。

3.2 巴西劈裂极限抗拉强度测定

沿圆盘圆周的直径方向施加对向径向载荷 $P$ 发生劈裂破坏:$$\sigma_t = \frac{2P_{max}}{\pi D H}$$,得出 5-2 煤层底板抗拉极限达 3.19MPa。

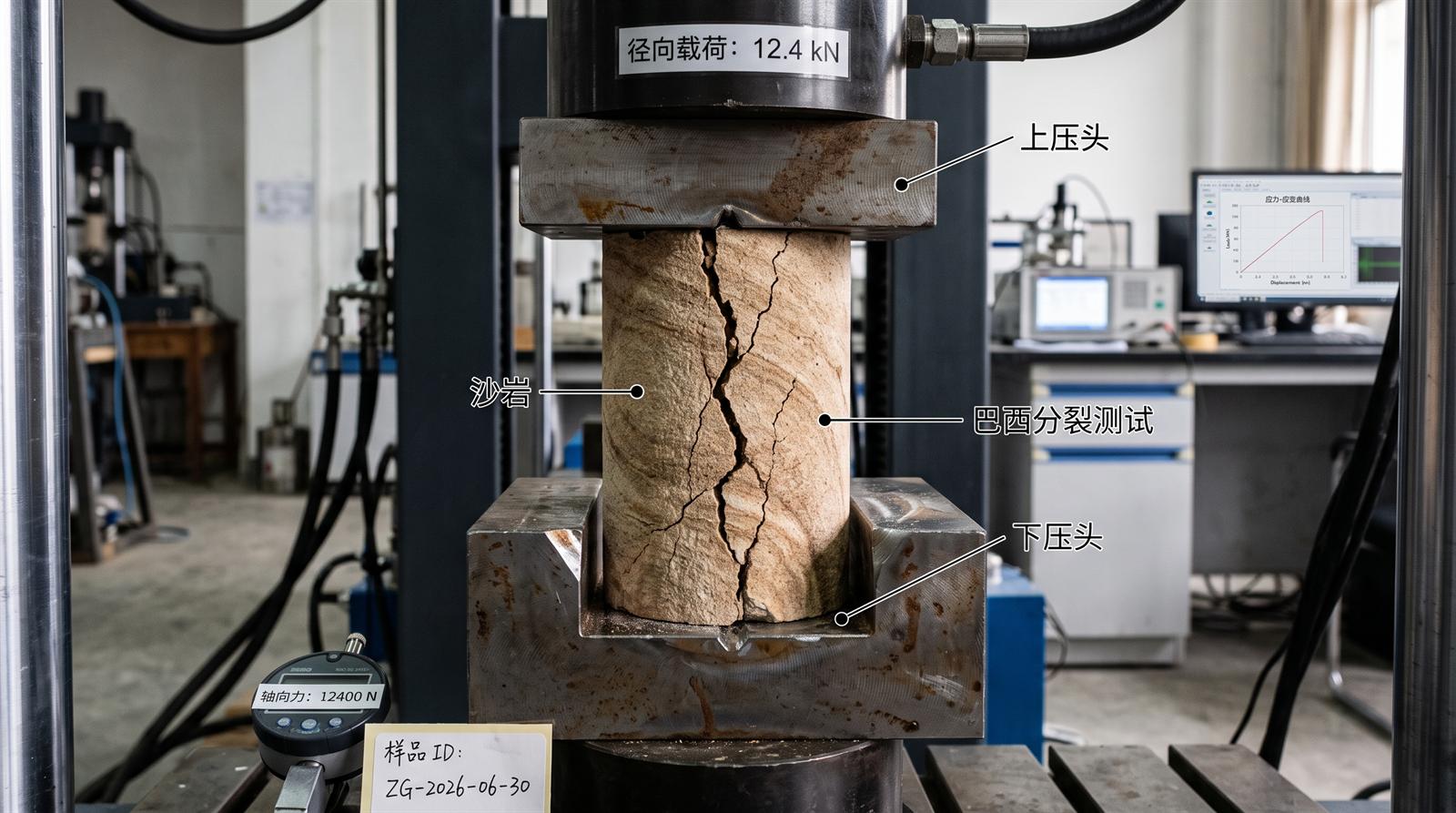

巴西劈裂极限拉伸试验特写
图3:巴西劈裂试验设备细节,钢制弧形压头正在对一个圆柱形岩芯切片施加对向压力,裂缝在岩样圆心轴线部位开始纵向破裂。

3.3 变角剪切与内力参数线性拟合

使用变角剪切斜块模具,依次在 45°、55° 和 65° 等三个倾斜面施加压力载荷,通过莫尔库伦剪应力回归计算:$$\tau = C + sigma \tan \varphi$$。拟合求出 5-1 顶板粉砂岩的内聚力 $C = 10.86\text{ MPa}$,内摩擦角 $\varphi = 34.61^circ$。

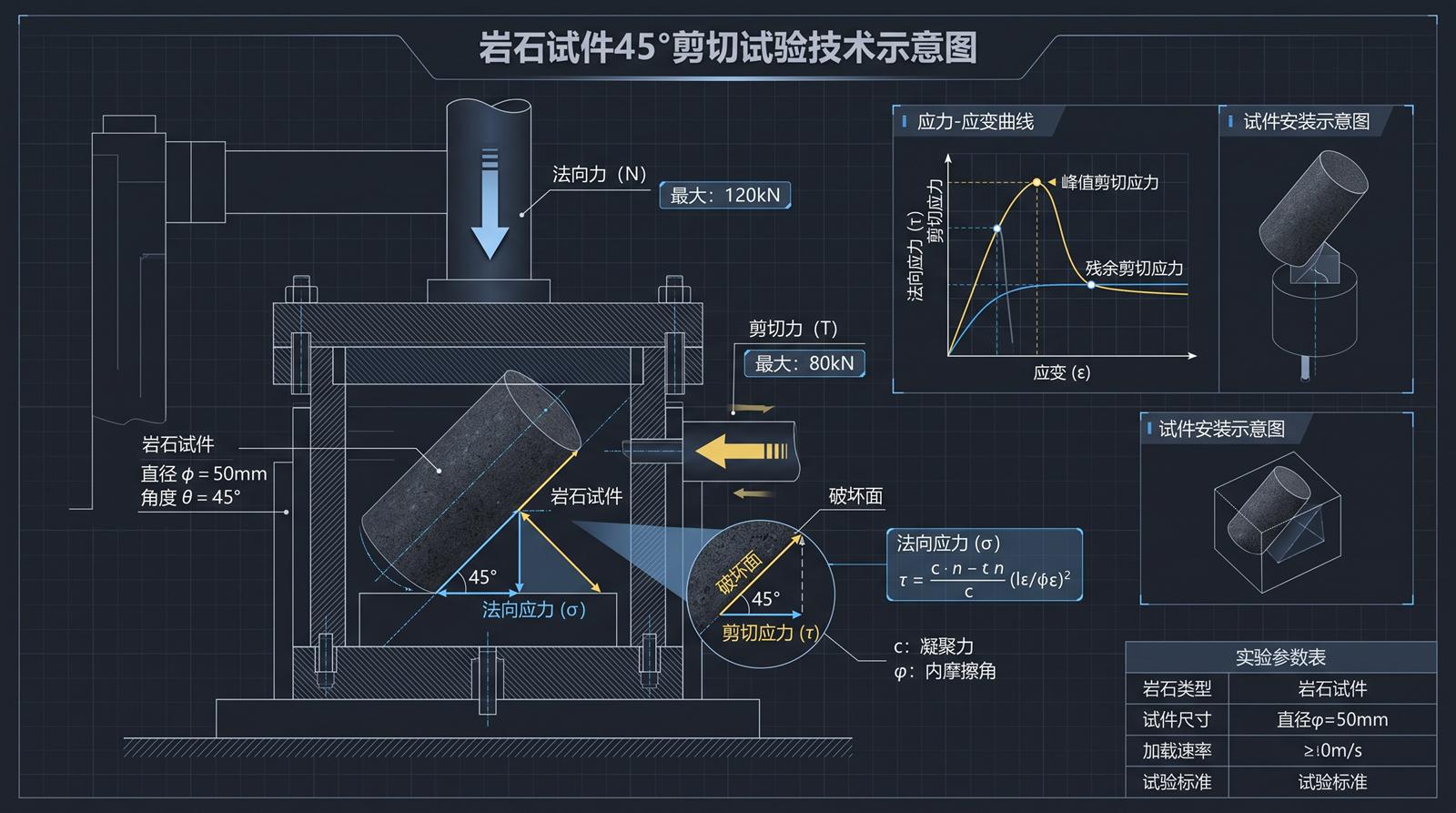

45度变角剪切受力模具示意图
图4:技术工程力学结构图显示圆柱形试件被放置在双向压剪变角剪切钢制盒中,以 45 度角承受正压力与剪切力作用,图中标有中文简体字标签说明。
04

四、GB/T 30050 煤体结构宏观分类划分指南

依据国家标准,通过手试硬度与宏观裂缝完整度,可将榆林神木该区 5-1、5-2 煤层鉴定为以下几类煤体结构:

  • 原生结构煤 (MJ-I):层理连续整齐,无大构造揉皱。实测 5-1-1 煤样,密度 $1264.23\text{ kg/m³}$,块度分布在 15-23cm 左右。
  • 碎裂结构煤 (MJ-II):裂隙发育但未错断,常见构造滑痕。实测 5-1-2 煤样,块度 10-20cm,较坚固。
  • 碎粒结构煤 (MJ-III):层理完全被切割难辨,碎块多在 1-5mm 颗粒状,手捏极易破碎,属于开采高防片帮警戒区。
  • 糜棱结构煤 (MJ-IV):呈鳞片粉末状,揉皱面极发育,手捏即成粉,代表断层挤压带的变异岩层。

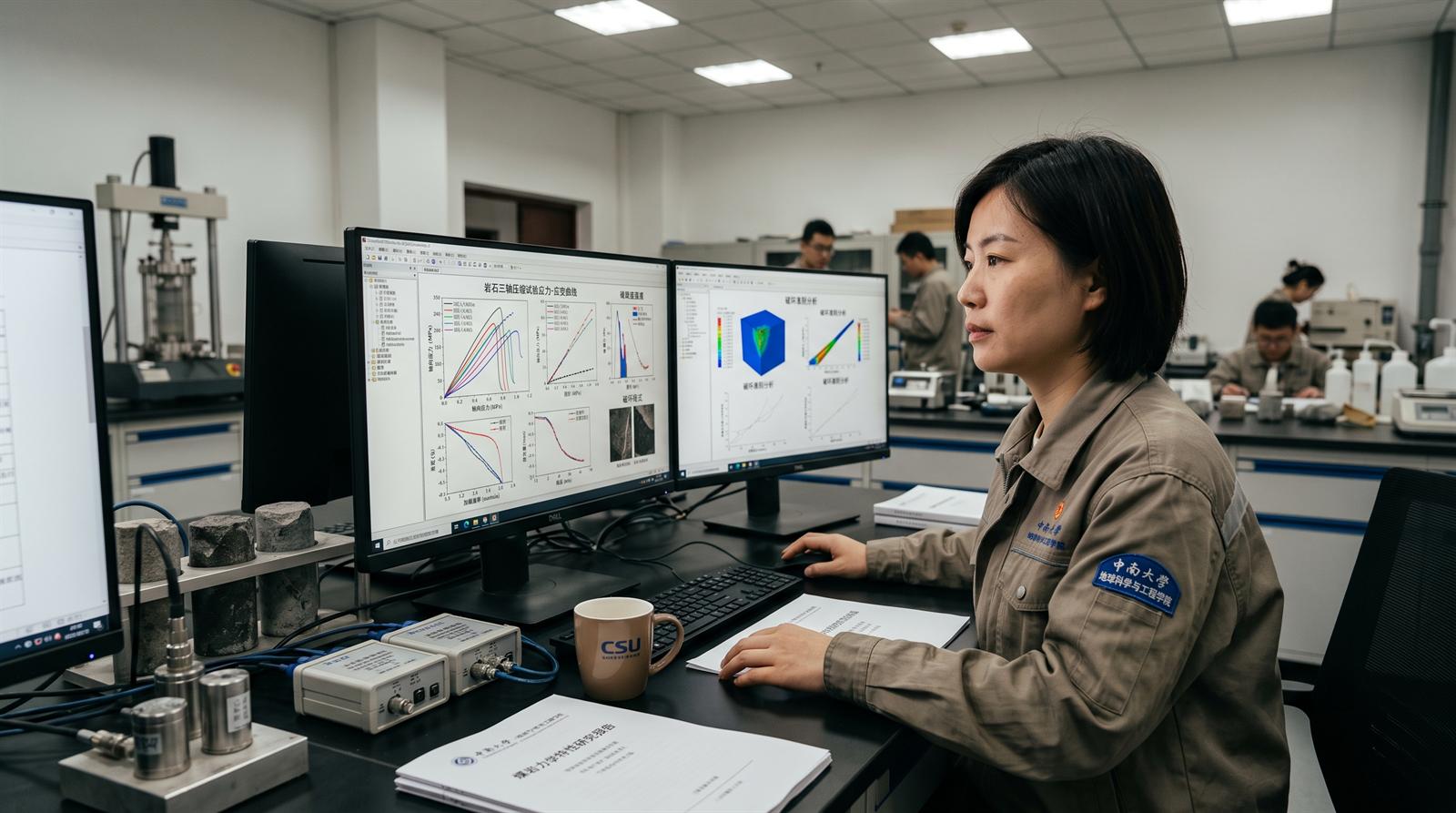

工程师分析应力应变拟合曲线
图5:洁净的工作室内,一名中国电气地质工程师正在电脑屏幕前审查自动拟合生成的极限剪应力回归直线与库伦应变包络线,数据用中文简体标注呈现。
05

五、煤岩力学测定与结构鉴定 15 项自查清单

地测科技术骨干在递交煤体强度计算前,必须对以下 15 项规范要点进行对账:

5.1 现场取样与岩样精加工(5项)

  • 钻孔取得的岩心样本是否在 10 分钟内缠膜封存并填装避震木屑?
  • 第一类单轴压缩圆柱体其端面平行度偏差是否确实达到 ≤0.05mm 要求?
  • 轴线与端面的垂直度偏差是否用游标卡尺和百分表自检且限制在 ≤0.25°?
  • 岩心送检单上是否清晰标明了天然含水、干饱和或吸水率测试要求?
  • 取样点是否100% 避开了地质断层带风化软弱层,保障其岩力代表性?

5.2 伺服压力机力学加载(5项)

  • 万能试验机压应力传感器在试验前是否经计量部门标定,误差控制在 ≤±0.5%?
  • 巴西径向劈裂圆盘两侧是否使用了圆弧钢质垫条,确保径向两端完全对中?
  • 变角压剪试验是否在 45°、55°、65° 三个倾斜模具下各完成了 3 组平行对比?
  • 求取 cohesion C 和摩擦角时的多点法线性相关回归系数 R² 是否 ≥0.90?
  • 万能试验机加载控制速率是否稳定在标准要求的 0.1kN/s ~ 0.5kN/s 范围内?

5.3 煤体分类与地灾预警归档(5项)

  • 煤层煤样的宏观分类归属是否完全与 GB/T 30050-2013 理化特征对账一致?
  • 一旦检出 MJ-III 以上极软煤样,是否在采掘平面图上红色标记并通知综采工区?
  • 计算得出的普氏硬度 f 值是否与行业围岩分级(如中等坚固、软)一一对应?
  • 每组试件被高压击碎破坏后的宏观裂缝破裂形态照片是否已建档入网?
  • 底板细砂岩抗剪力学参数(17.72MPa)是否已抄送安全调度部门用于防治水涌水仿真?
06

六、资料依据与行业参考

本文结合公开政策、行业技术资料、煤矿充填开采研究和煤矸石资源化利用资料整理,重点从矿方方案决策与工程落地角度进行解释。公开资料只作为边界依据,具体项目仍需结合矿井地质、采掘计划及现场试验校核。
