一句话回答： 本文针对陕北矿区在破碎地层施工超长定向钻孔极易发生轨迹偏离和垮塌卡钻的工程痛点，系统阐述了定向钻孔造斜率与曲率半径计算公式（K = \frac{\theta_2 - \theta_1}{L} \times 100），设计了高精度随钻测量（MWD）电磁脉冲轨迹纠偏控制系统与高效优质强护壁防塌泥浆体系，并提供了全工况应急预案与成孔质量自查指南。
适用读者： 地测科长、探放水防冲总工程师、定向钻进技术主管、现场班组长
作者： 张洁贞｜中矿天智信息科技（徐州）有限公司｜中国煤炭地质总局定向钻进联合实验室特聘专家
---
一、 陕北破碎矿层定向长钻孔施工的工况痛点
在陕北煤矿区（如神木、府谷、大柳塔等）的顶板防治水、覆岩隔离注浆和探放水工程中，近水平定向长钻孔（Long Directional Boreholes）是目前最核心的孔网屏障技术。然而，当钻孔孔深突破 $1000\text{m}$，且穿越软硬夹层、破碎煤岩层及断层带等复杂地质区段时，工程上面临着一系列极其严峻的挑战：
- 千米深孔轨迹极易失真：由于地层软硬交错以及长距离钻杆的重力悬垂弯曲效应，钻头极易偏离设计靶向，顺着较软岩层漂移，导致“脱靶”。同时，在软岩段，常规的无线电磁随钻测量（MWD）信号常因地层屏蔽和长距离高衰减而无法回传，造成轨迹失盲。
- 破碎矿层极易垮塌卡钻：陕北侏罗纪弱胶结煤系地层在地下水浸泡及钻机回转剧烈剪切震动作用下，极易剥落崩解，形成孔壁塌方和“缩径”。这常常在起下钻具过程中发生猛烈“吸钻”、“卡钻”甚至“钻具折断”在孔内的恶性事故。
- 常规冲洗介质携带岩屑能力不足：在长达千米的水平段内，由于重力沉降作用，排出的岩屑会在孔底堆积形成“岩屑床”（Cuttings Bed），阻塞环空排水通道。这不仅增加了回转扭矩，还会诱发突发性的“憋泵”和憋压垮孔事故。

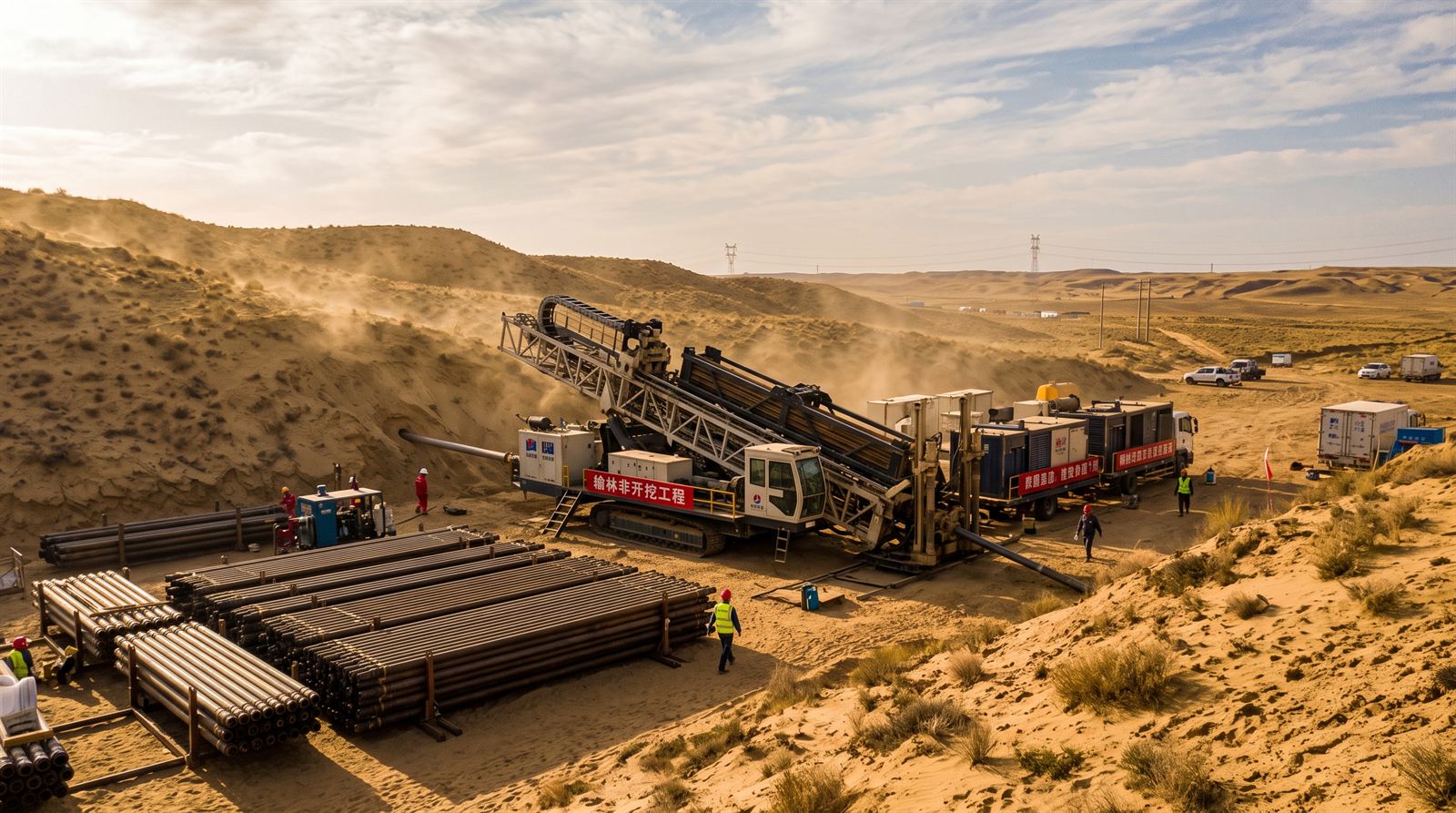

15000DS 超大吨位定向钻机与高润滑强护壁泥浆协同成孔技术（15000DS Heavy-duty Drilling Rig and Lubricated Wall-stabilizing Mud Technology）是攻克该灾害的首选物理方案。其基本原理是：依托 15000DS 钻机庞大的给进推力（$≥ 150\text{ kN}$）与回转扭矩，配合高精度电磁随钻测量（MWD）和高频螺杆钻具（Mud Motor），实时计算钻孔造斜曲率 $K$ 并自动进行靶向纠偏。在化学防护上，配制具有良好“流变剪切稀化”与“强粘结结皮”的复合抑制泥浆体系，在破碎环空形成一层超薄、柔韧且防渗的水泥质保护皮，阻断水分下渗，确保千米定向长钻孔顺利完孔。
---
二、 定向钻孔弯曲段造斜率与曲率半径计算公式
2.1 轨迹控制造斜率力学计算
在定向长钻孔弯曲段（Build-up Section）施工中，造斜率（Build-up Rate） $K$ 是指钻孔轴线每前进单位长度（通常为 100m）其轨迹弯曲倾角的变化率。它是控制成孔姿态、规避钻杆因曲率过大发生疲劳折断的关键参数：
其中：
- $K$：钻孔造斜率（单位：$^\circ/100\text{m}$）；
- $θ_1, θ_2$：分别为测点 1 和测点 2 处的空间钻孔轨迹倾角（单位：度）；
- $L$：测点 1 至测点 2 之间的实测孔长距离（单位：m）。
2.2 弯曲曲率半径（$R$）与钻具受力安全边界
与造斜率 $K$ 对应的钻孔弯曲曲率半径（Curvature Radius） $R$ 可以表示为：
在千米长钻孔轨迹控制中，必须确保：
其中 $R_{critical}$ 为钻杆不发生永久塑性变形弯曲的临界曲率半径（对于常用 $φ 73\text{mm}$ 高强定向钻杆，$R_{critical}$ 通常不小于 $350\text{m}$，对应最大允许造斜率 $K_{max} ≤ 16.3^\circ/100\text{m}$）。如果造斜率设定过大（即 $R$ 过小），虽然变向迅速，但在后续的千米旋转钻进中，钻杆接头将承受极大的交变疲劳弯曲应力，极易在千米深部发生突发性“扭断”在孔内。
---
三、 定向长钻孔千米精准轨迹控制设计参数表
通过针对陕北砂页岩互层条件下的水平定向成孔实验及螺杆工况模拟，比选确定了以下满足 15000DS 钻机高效稳定成孔的技术参数表：
| 方案编号 | 钻进目标深度 $L$ (m) | 靶向最大偏差 $\Delta e$ (m) | 泥浆排量 $Q$ (L/min) | 护壁泥浆密度 $\rho$ (g/cm³) | 螺杆工具弯角 $γ_b$ (度) | 实际造斜率 $K$ (°/100m) | 实测扭矩表 (N·m) | 环空岩屑床高度比 $H_c/D$ | 完孔成孔评定与风险 |
|---|---|---|---|---|---|---|---|---|---|
| DP-01 | 800 | 1.5 | 180 | 1.02 (清水+少许高聚物) | 1.0 | 4.5 | 4500 | 42% | 起钻拉拔力偏大，局部软岩缩径 |
| DP-02 | 1000 | 0.8 | 240 | 1.06 (聚合物防塌体系) | 1.25 | 6.8 | 3200 | 18% | 轨迹控制良好，扭矩平稳，成孔率高 |
| DP-03 | 1500 | 0.5 | 320 | 1.12 (膨润土+抑制剂) | 1.5 | 8.5 | 2800 | 8% | 最佳参数（大功率排量携带干净，卡阻率极低） |
| DP-04 | 2000 | 0.3 | 400 | 1.18 (重晶石加重泥浆) | 1.75 | 11.2 | 6800 | 5% | 极限工况，扭矩及水力负荷高，施工难度大 |
| DP-05 | 600 | 3.5 | 120 | 1.00 (纯清水冲洗) | 0.75 | 2.5 | 9200 | 65% | 无效排渣（极易发生憋泵、塌孔埋钻） |
[!IMPORTANT]
计算对账表明，采用 DP-03 方案能使主要水平段岩屑床高度比控制在 8% 以下，螺杆动力马达高频工作稳定，最终测得扭矩处于 2800 N·m 这一极安全区间，是千米定向长钻孔高效率施工的黄金技术参数。如果直接使用清水钻进（DP-05），岩屑会大量堆积并诱发强力塌孔，扭矩飙升至 9200 N·m，极易卡钻折断。
---
四、 15000DS 定向钻孔轨迹随钻纠偏与泥浆防塌系统设计
为了实现陕北矿区超长定向孔的精准安全施工，我们设计了以随钻脉冲测量、电液伺服进给纠偏及抗塌孔流变泥浆为核心的系统，其工艺流程架构如图：
`mermaid
flowchart TD
A[地质断层及靶心设定] --> B[15000DS 履带定向钻机定位]
B -->|高泵压泥浆驱动螺杆马达| C[PDC 偏心定向钻头回转钻进]
C --> D[随钻测量 MWD 采集轨迹角]
D -->|泥浆电磁脉冲回传| E[地表控制台解调分析]
E -->|计算造斜率 K 及半径 R| F[实时微调螺杆弯头朝向纠偏]
G[强护壁防塌聚合物泥浆体系] -->|封堵破碎微裂缝| C
C -->|环空高风量携渣排废| H[岩屑干燥筛分]
H --> I[孔口高强防爆双阀封闭防护]
`
4.1 随钻纠偏轨迹动态追踪
在钻进过程中，安装于螺杆马达后方的 MWD 探管实时采集“倾角（Inclination）”、“方位角（Azimuth）”和“工具面角（Tool Face Angle）”。通过泥浆连续波（Mud Pulse System）或电磁波，将数据回传给孔口解调器。技术人员对照设计曲线，一旦出现靶向倾斜偏差 $≥ 0.5\text{m}$，立即通过液压控制台微调螺杆马达弯头姿态朝向，进行反向滑动定向钻进纠偏，确保钻孔中线误差控制在百公里的厘米级。
4.2 强护壁高润滑防塌泥浆配比设计

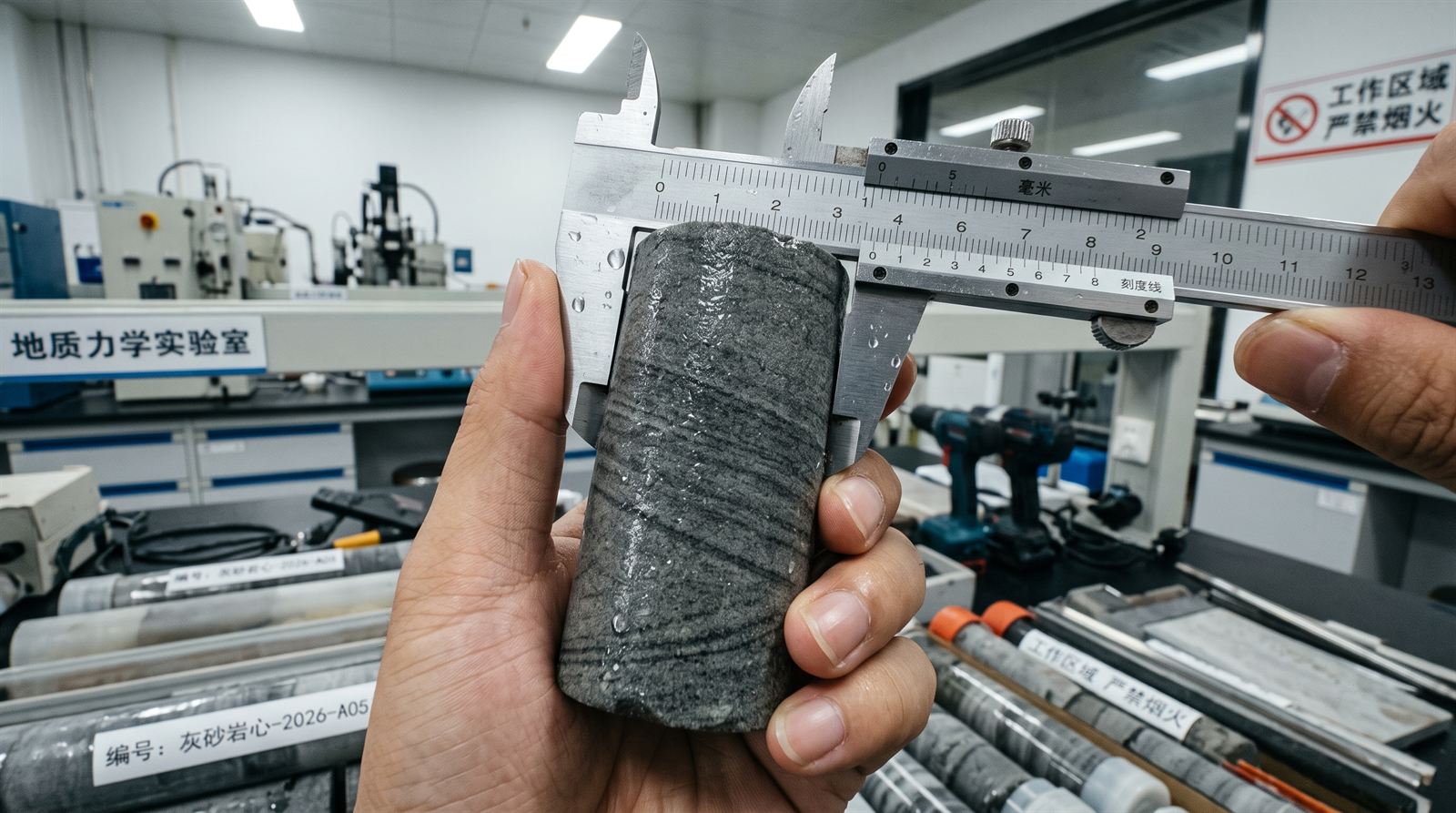

针对破碎多缝、遇水易软化的泥质砂岩层，放弃常规清水或低劣皂化液，专门配制强护壁泥浆：
- 胶体基浆：3.0%~5.0% 优质钠基膨润土，用于建立基础粘剪特性；
- 抑制护壁剂：0.3%~0.5% 聚丙烯酰胺（PAM）+1.5% 钾盐（KCl），利用钾离子交换作用固定粘土晶格，防止软岩水化崩解；
- 高效润滑剂：1.0%~2.0% 烷基糖苷或植物油基防卡润滑剂，大幅降低孔内钢制钻杆与岩壁的摩擦系数，防止发生高应力“吸钻卡阻”。
4.3 孔内岩屑床高动态清除机制
水平段超过 $800\text{m}$ 后，开启大排量双缸高压注浆泵（$Q ≥ 320\text{ L/min}$），使环空流速保持在 $1.2\text{ m/s}$ 以上。通过分段“高粘泥浆带”与“低粘高扫泥浆”交替脉冲冲孔，强制剥离沉降于底部的岩屑，将泥沙源源不断地携带出孔口。
---
五、 定向长钻孔全工况应急预案（吸钻卡钻、无线电磁屏蔽、憋泵冲砂）
为确保定向孔在突发复杂煤岩相变和地层突变时的施工安全，特制定本防灾应急处置流程。
5.1 千米段施工中突发高压卡钻与吸钻应急处置
- 触发条件：进给拉力急剧升高至钻机拉拔极限，回转油压瞬间飙升至溢流限制保护值，钻杆无法回转或提拔。
- 应急处置流程：
- 切勿硬拉：严禁盲目使用大吨位强行拉拔钻杆，防止拉断钻杆接头。
- 大流量泡孔：向孔内高压灌注“浓缩低粘高润滑泡孔剂液（Lubrication Pill）”，静置 1~2 小时，使高滑润滑剂渗入卡钻岩壁界面。
- 微震回转动能解除：启动 15000DS 钻机的“低频微震扭力释放阀”，采用“反复点动反转-正转”的微幅往复运动，松动卡点土体，配合千斤顶慢速提拔。
5.2 穿越屏蔽矿层发生“MWD 随钻信号盲区”应急处置
- 触发条件：穿越含高硫或高磁阻铁矿层、高电导煤层时，MWD 电磁脉冲回传数据乱码或中断，导致轨迹轨迹失盲。
- 应急处置流程：
- 暂停推钻：立即停止进给推进，保持螺杆空转排渣。
- 提升发射功率：将随钻测量探管电磁发射端增益调至最高能级，并在孔口引出“加长屏蔽接收天线”至深部基岩。
- 有线陀螺测斜复核：若电磁信号仍无法沟通，必须从空心钻杆内部投送“高精度光纤随钻陀螺仪（Gyro-surveying System）”，通过有线光纤直连，进行轨迹测点数据重校。
5.3 环空砂阻导致突发“憋泵与大爆管”应急处置
- 触发条件：注浆泵压力表指针突发性跳动并突破额定最高值，孔口无返水，钻孔内发生“砂桥堵塞憋泵”。
- 应急处置流程：
- 紧急停泵：即刻关停高压注泵阀，卸掉孔内集聚的高压水力残余压力，防止管路大爆管。
- 退钻释放空间：操作定向钻机后退钻杆 5m~10m，拉开钻头与堵塞“砂桥”的距离。
- 小流量点注冲洗：开启备用注水泵，以常规 20% 的低流量、脉冲式的低泵压慢速向孔内注水冲刷，逐步打通排砂环空，直至孔口返水恢复正常后再恢复钻进。
---
六、 煤矿地测科长与定向成孔质量安全自查指南（15项）
为确保陕北破碎煤岩层千米定向长钻孔轨迹受控、成孔顺利并为后序防渗注浆打下坚实基础，地测科长及项目总工必须对照以下自查清单，每月组织一次专项安全检查。
`
[ ] 1. 检查各孔倾角与方位设计靶心，确保造斜率弯曲半径 R 均满足 ≥ 350m 力学安全边界。
[ ] 2. 现场核准 15000DS 定向钻机液压卡盘夹持力，防止大行程进给时发生钻杆打滑。
[ ] 3. 检查 MWD 电磁随钻测量探管防振套气密性，防止孔内高压脉冲损坏高精感应芯片。
[ ] 4. 抽查泥浆配制台账中的膨润土与抑制剂（KCl）比例，要求每班实测泥浆粘度维持在 24~28s。
[ ] 5. 核实防塌高分子高聚物泥浆结皮厚度测试台账，其失水量必须 ≤ 8ml/30min。
[ ] 6. 抽查现场使用的钻杆焊缝探伤报告，严禁疲劳裂纹和螺纹磨损超限的钻杆下井使用。
[ ] 7. 检查注水泵额定排出泵压等级，高压钢丝防爆胶管压力额定负荷富余系数达 1.5 倍以上。
[ ] 8. 现场抽测螺杆马达 Bent-sub 弯头夹角，刻度偏差在 ±0.05° 范围内，有实测标定记录。
[ ] 9. 核实起下钻专用孔口高压防喷防爆防冲双阀的完好率，确信开闭机构动作 ≤ 2.0s。
[ ] 10. 检查孔口岩屑干燥分离筛运转状况，防止大石块泥沙回流注浆池发生憋泵。
[ ] 11. 查阅 MWD 电磁脉冲回传数据质量判定记录，排除外界大功率开关电源干扰引起的漂移。
[ ] 12. 抽查防卡润滑油注入记录，对于千米以上深孔，聚合物基润滑剂添加比例不低于 1.5%。
[ ] 13. 核查防冲防护网安装质量，定向钻机回转盘旋转区设防绞卷刚性透明塑料护罩。
[ ] 14. 检查事故打捞工具箱（打捞丝锥、母锥、打捞篮）是否常备于钻机硐室现场，工具完好率 100%。
[ ] 15. 审查下个季度探水定向长孔防跑水防突砂设计，其防水闸板和耐压强度设计有总工盖章。
`
---
七、 总结与决策行动指南
陕北超长千米定向定向钻孔的高效高精度施工是解决顶板水患与覆岩隔离注浆工程的最前沿屏障。地测与探防办决策者在推进工程时，应严格落实以下行动指南：
- 恪守“曲率半径满足临界变形”的力学红线：在进行弯曲段设计时，绝不能为了缩短工期盲目选用超大倾角弯头，必须严格执行公式进行曲率标定，防止千米深孔中发生钻具弯曲折断的毁灭性事故。
- 树立“泥浆性能高于打孔进度”的施工红线：针对破碎水化煤岩层，必须严格执行高效强护壁泥浆的指标配比。宁可多停顿、多循环，也绝不用清水盲目打长孔，彻底消灭塌孔、缩径等卡钻源头。
- 落实“随钻纠偏、靶向对账”的高精度操作：MWD 数据是定向钻进的“眼睛”。技术人员在滑动钻进时要实时校准参数，结合有线陀螺进行双向数据验证，确保千米孔底偏差落在 1.0m 以内的设计靶心，为矿区安全采掘保驾护航。
